Cấu Tạo Biến Tần EasyDrive: Lý Thuyết Cơ Bản Cho Anh Em Mới

Để sửa biến tần Easy Drive hiệu quả, anh em cần nắm rõ cấu tạo cơ bản. Biến tần EasyDrive gồm 4 khối chính:

1. Khối Chỉnh Lưu (Rectifier)

Chuyển đổi điện AC 3 pha (380V) thành DC. Dòng CV3100/ED3100 sử dụng cầu diode chỉnh lưu không điều khiển, phù hợp cho công suất 0.75-400kW. Lỗi UV (under voltage) thường xuất phát từ khối này do tụ lão hóa sau 3-5 năm vận hành.

2. Tụ DC Bus

Làm phẳng điện áp DC, hấp thụ dòng đột biến. Tụ điện phân thường hỏng do nhiệt độ cao và dòng ripple. Dấu hiệu: tụ phồng, rò điện, ESR tăng cao.

3. IGBT Nghịch Lưu

Chuyển DC thành AC tần số thay đổi (0-400Hz) để điều khiển tốc độ động cơ. Lỗi OC (over current) phần lớn do IGBT cháy khi quá tải hoặc mất pha. Anh em cần đo xung gate drive để xác định IGBT còn tốt hay không.

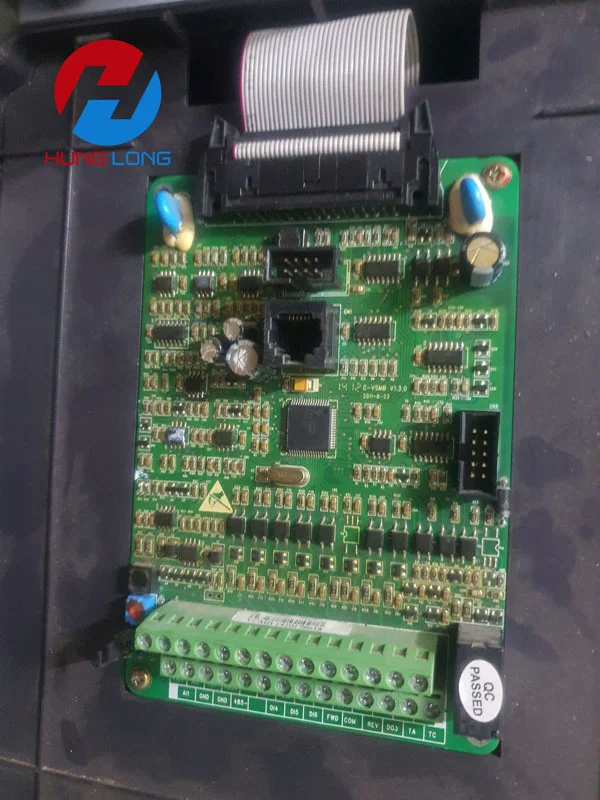

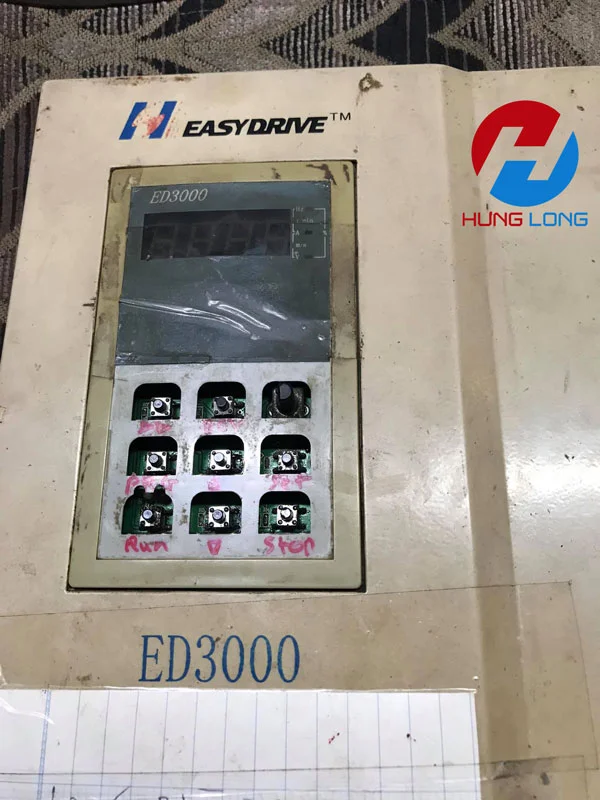

4. Bo Điều Khiển (Control Board)

Xử lý tín hiệu PID, Modbus RTU, các chế độ điều khiển V/f hoặc vector. Lỗi ERR21 (EEPROM) thường do bo điều khiển bị nhiễu hoặc chip nhớ hỏng. Dòng GT200 tích hợp DSP mạnh cho ứng dụng đồng bộ tốc độ cao.

Thực tế tại xưởng: Khi sửa biến tần EasyDrive, tôi thường kiểm tra 4 khối này theo thứ tự từ nguồn vào (AC input) đến ra (motor output) để phát hiện nhanh điểm hỏng.

Các Lỗi Thường Gặp Khi Sửa Biến Tần Easy Drive

Lỗi Quá Áp (OV/ERR05-ERR07)

Lỗi quá áp xảy ra khi điện áp DC Bus vượt ngưỡng cho phép (thường >800VDC với nguồn 380V). Nguyên nhân chính:

• Tăng tốc quá nhanh: Động cơ phát điện ngược, năng lượng đổ về tụ DC Bus
• Phanh tái sinh: Khi giảm tốc nhanh, năng lượng cơ học chuyển thành điện
• Tụ DC yếu: Không hấp thụ được dòng đột biến
• Nguồn AC không ổn định: Đột tăng điện áp lưới

Dấu hiệu nhận biết: Biến tần báo OV ngay khi bắt đầu chạy hoặc khi giảm tốc.

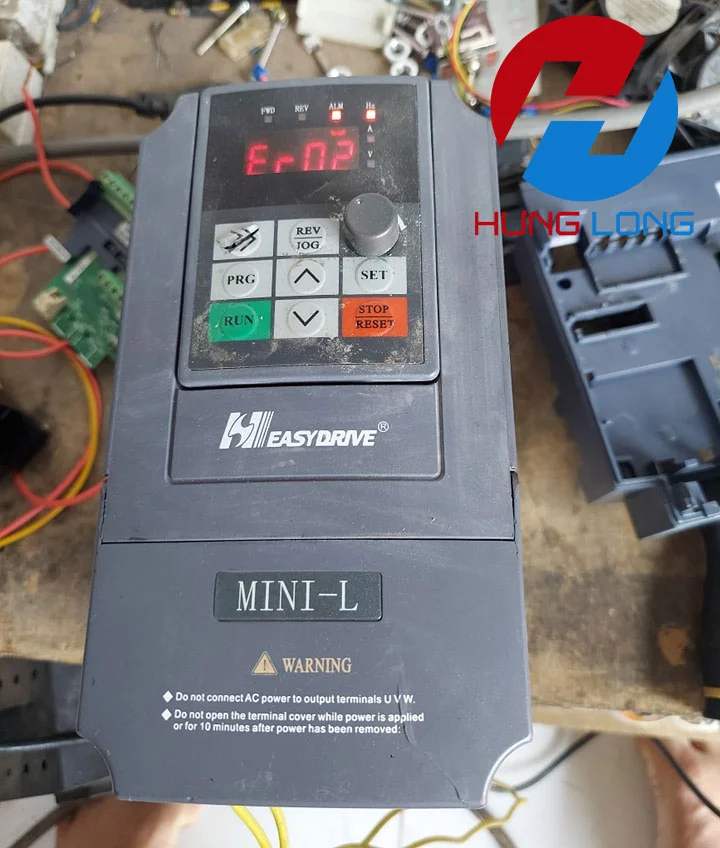

Lỗi Quá Dòng (OC/ERR02-ERR04, OL1/OL2)

Đây là lỗi chiếm 40% case sửa chữa biến tần EasyDrive tại HLAuto. Lỗi OC xảy ra khi dòng điện vượt 200% dòng định mức trong thời gian ngắn (<1s).

Nguyên nhân:

• Quá tải cơ học: Băng tải kẹt, bơm tắc, tải đột biến
• Mất pha động cơ: Dây U, V, W đứt hoặc tiếp xúc kém
• Tham số V/f sai: Đặt không đúng công suất động cơ
• IGBT hỏng: Ngắn mạch giữa các pha đầu ra

Cách chẩn đoán nhanh:

1. Đo dòng 3 pha U-V-W bằng clamp meter: Nếu không cân bằng >10% → hỏng IGBT hoặc dây động cơ
2. Kiểm tra điện trở stator động cơ: Phải <1Ω/kW (ví dụ: động cơ 7.5kW, R stator khoảng 0.5-0.8Ω)
3. Đo xung gate IGBT: Cần oscilloscope, xung PWM 5-15kHz, biên độ >12V

Lỗi Quá Nhiệt (OH/ERR14)

Lỗi OH xảy ra khi nhiệt độ IGBT hoặc bo mạch vượt ngưỡng (thường 85-90°C). Nguyên nhân:

• Tản nhiệt kém do bụi bẩn, keo tản nhiệt khô cứng
• Quạt hỏng hoặc chạy chậm
• Môi trường nhiệt độ cao (>40°C)
• Cảm biến NTC hỏng (báo sai nhiệt độ)

Case HLAuto: Biến tần ED3100 22kW tại xưởng gỗ Hà Nội, báo OH liên tục sau 5 phút chạy. Kiểm tra phát hiện keo tản nhiệt giữa IGBT và radiator khô cứng do môi trường bụi mùn cưa. Thay keo tản nhiệt loại silicone 4W/m.K + kiểm tra cảm biến NTC (điện trở 10kΩ ở 25°C). Chi phí: 300k, bảo hành 6 tháng.

Lỗi Thấp Áp (UV/ERR09)

Lỗi UV báo khi DC Bus thấp hơn ngưỡng cho phép (thường <360VDC với nguồn 380V). Nguyên nhân:

• Nguồn AC yếu, điện áp lưới dao động lớn
• Tụ DC Bus lão hóa, dung lượng giảm >30%
• Diode chỉnh lưu đánh thủng
• Tiếp xúc đầu vào kém

Kiểm tra: Đo điện áp AC đầu vào khi tải (phải ổn định 380V ±10%), đo tụ DC Bus bằng ESR meter.

Lỗi Khác: GF (ERR23), PH (Mất Pha), COT (EEPROM)

GF (Ground Fault/ERR23): Ngắn mạch đất giữa dây động cơ và vỏ. Kiểm tra bằng Megger, insulation resistance phải >50MΩ. Nếu <1MΩ → cách điện động cơ hỏng.

PH (Phase Loss): Mất pha vào hoặc ra. Dùng multimeter đo điện áp 3 pha, phải cân bằng.

COT (ERR31 - EEPROM Error): Dữ liệu parameter bị lỗi. Backup bằng phần mềm EasyDrive Tool (download miễn phí từ website nhà sản xuất) trước khi reset về mặc định.

Hướng Dẫn Chẩn Đoán Và Sửa Biến Tần Easy Drive Thực Chiến

Bước 1: Kiểm Tra Ngoại Vi (Không Tháo Máy)

Đây là bước quan trọng nhất giúp anh em xác định 70% lỗi mà không cần tháo máy. Checklist chi tiết:

1. Đo nguồn vào: Điện áp 3 pha phải 380V ±10% (342-418V), cân bằng giữa các pha <2%. Nếu chênh lệch >5V → cần kiểm tra aptomat, contactor
2. Kiểm tra quạt làm mát: Quạt phải quay đều, không kêu. Nếu quạt chậm/ngừng → nhiệt độ IGBT tăng → lỗi OH
3. Quan sát tụ điện: Tụ DC Bus không được phồng, rò điện. Nếu thấy bụi trắng/vết nứt → thay ngay
4. Đọc mã lỗi trên keypad: Nhấn Fn + Stop để xem lịch sử lỗi (fault history)
5. Kiểm tra nhiệt độ: Dùng súng nhiệt đo IGBT (không được >85°C khi chạy)

Bước 2: Tháo Và Đo Bo Mạch

Nếu bước 1 không phát hiện lỗi, anh em cần tháo biến tần để kiểm tra sâu. Sơ đồ bo EasyDrive phổ biến:

A. Power Board (Bo Nguồn)

• Đo điện áp logic: Phải có +5V và +12V ổn định (sai số <±0.2V)
• Kiểm tra diode chỉnh lưu: Dùng multimeter mode diode, chiều thuận 0.6V, chiều nghịch vô cùng
• Đo tụ DC Bus: ESR phải <0.3Ω, dung lượng >70% giá trị ghi trên vỏ

B. Gate Driver Board

• Xung PWM: Dùng oscilloscope đo tín hiệu gate IGBT, tần số 5-15kHz, biên độ V_ge >12V
• Optocoupler: Kiểm tra LED phát/thu, thường dùng PC817
• Dead time: Thời gian chết giữa 2 IGBT cùng nhánh phải 2-5μs để tránh shoot-through

C. Main CPU (Vi Xử Lý Chính)

• Kiểm tra crystal oscillator: Tần số 20MHz cho dòng CV3100/ED3100
• Chip EEPROM: Đọc/ghi parameter, nếu lỗi COT → thay chip 24C08 hoặc 24C16
• Cổng RS485: Kiểm tra Modbus communication nếu có lỗi kết nối

Bước 3: Cài Đặt Parameter Sau Sửa

Sau khi sửa xong, anh em phải cài đặt lại parameter cho phù hợp với ứng dụng:

Sử Dụng Keypad

• P0.00 = 1: Cho phép chạy (run permit)
• P0.01 = 50Hz: Tần số cơ sở (base frequency)
• P0.02 = 380V: Điện áp động cơ định mức
• P0.03 = 5-10s: Thời gian tăng tốc (accel time)
• P0.04 = 5-10s: Thời gian giảm tốc (decel time)

Chọn Đường Cong V/f

• Linear (P1.00=0): Dùng cho quạt, bơm li tâm (mô-men giảm theo n²)
• Square (P1.00=1): Dùng cho máy nén, băng tải (mô-men tăng theo n²)
• Custom (P1.00=2): Tự điều chỉnh đường cong theo ứng dụng

Cài Đặt PID (Nếu Dùng Điều Khiển Khép Kín)

• Kp = 0.5: Hệ số tỷ lệ (tăng nếu dao động chậm)
• Ki = 10: Hệ số tích phân (tăng nếu sai lệch tĩnh lớn)
• Kd = 0: Hệ số vi phân (thường để 0 cho ổn định)

Ví dụ: Hệ thống bơm nước, áp lực đặt 3 bar. Nếu áp suất dao động ±0.5 bar → tăng Kp lên 1.0, giảm Ki xuống 5.

Công Cụ Và Linh Kiện Thay Thế Khi Sửa Biến Tần EasyDrive

Công Cụ Cần Thiết

• Multimeter Fluke 87V: Đo điện áp DC/AC, điện trở, continuity
• Clamp meter: Đo dòng 3 pha không cần cắt dây
• Oscilloscope 100MHz: Kiểm tra xung PWM gate IGBT (khuyên dùng Rigol DS1054Z)
• ESR meter: Đo điện trở tương đương tụ điện (in-circuit)
• Megger (Insulation tester): Đo cách điện động cơ, yêu cầu >50MΩ
• Súng nhiệt: Đo nhiệt độ IGBT, tản nhiệt

Linh Kiện Thay Thế Phổ Biến

HLAuto luôn stock sẵn linh kiện chính hãng từ Infineon, Mitsubishi, Panasonic để giao ngay trong ngày. Anh em kỹ thuật có thể đặt mua linh kiện riêng lẻ hoặc gửi biến tần đến để chúng tôi sửa trọn gói.

Case Study Thực Tế Sửa Biến Tần EasyDrive Tại Xưởng Việt Nam

Tại Sao Chọn Dịch Vụ Sửa Biến Tần EasyDrive Tại HLAuto?

Với hơn 10 năm kinh nghiệm sửa chữa biến tần công nghiệp, HLAuto cam kết mang đến dịch vụ sửa biến tần Easy Drive chất lượng cao, giá cạnh tranh, bảo hành dài hạn.

1. Chuyên Sâu Về Biến Tần EasyDrive

Chúng tôi đã sửa hàng trăm case từ dòng Mini-L (0.75kW) đến GT200 (400kW), nắm rõ đặc điểm từng model CV3100, ED3100, GT200.

2. Báo Giá Minh Bạch, Bảo Hành Dài Hạn

• Kiểm tra miễn phí: Kỹ sư đến tận nơi, chẩn đoán và báo giá trước khi sửa
• Bảo hành 6-12 tháng: Bảo hành linh kiện chính hãng, miễn phí công sửa nếu tái phát lỗi
• Video before-after: Ghi hình toàn bộ quy trình sửa chữa để khách hàng yên tâm

3. Linh Kiện Chính Hãng Giá Gốc

HLAuto nhập linh kiện trực tiếp từ nhà phân phối Infineon, Mitsubishi, Panasonic. Anh em yên tâm về chất lượng, tránh linh kiện giả, hàng tháo máy.

4. Hỗ Trợ Anh Em Kỹ Thuật Viên, Sinh Viên

• Tư vấn miễn phí: Giải đáp thắc mắc qua Zalo, Messenger
• Đào tạo kỹ thuật: Hướng dẫn thực hành sửa chữa cho sinh viên, thợ điện
• Chia sẻ tài liệu: Manual, sơ đồ mạch, video hướng dẫn miễn phí

5. Có Mặt Nhanh Chóng

Kỹ sư HLAuto có mặt sau 2 giờ tại Hà Nội, 24h tại các tỉnh phía Bắc. Hỗ trợ khẩn cấp 24/7.

Kết Luận

Sửa biến tần EasyDrive không phức tạp nếu anh em nắm vững lý thuyết và thực hành đúng quy trình. Từ lỗi OV, OC, OH đến UV, GF, mỗi lỗi đều có nguyên nhân cụ thể và cách khắc phục rõ ràng. Với kinh nghiệm 10+ năm tại HLAuto, tôi luôn khuyên anh em:

• Kiểm tra ngoại vi trước: 70% lỗi phát hiện được mà không cần tháo máy
• Ghi log đầy đủ: Giúp phân tích root cause, tránh sửa sai
• Dùng linh kiện chính hãng: Đảm bảo độ bền, tránh hỏng lại
• Bảo dưỡng định kỳ: Vệ sinh 3 tháng/lần, kiểm tra tụ 6 tháng/lần

Nếu gặp khó khăn hoặc cần hỗ trợ nhanh, đừng ngại liên hệ HLAuto. Chúng tôi luôn sẵn sàng đồng hành cùng anh em kỹ thuật viên, sinh viên tự động hóa để giải quyết mọi vấn đề về sửa biến tần EasyDrive.

Chúc anh em sửa chữa thành công và máy móc luôn vận hành ổn định!
