Dịch Vụ Sửa Biến Tần INVT Giá Tốt: Hướng Dẫn Chi Tiết Từ A-Z Cho Kỹ Thuật Viên 2025

Sửa biến tần INVT hiệu quả là kỹ năng then chốt mà mọi kỹ thuật viên điện tử - tự động hóa cần nắm vững. Với hơn 15 năm kinh nghiệm và 1.000+ ca sửa chữa biến tần thành công, HLAuto chia sẻ toàn bộ bí quyết từ A-Z giúp bạn tự tin xử lý mọi lỗi biến tần INVT từ cơ bản đến phức tạp.

Qua bài viết này, bạn sẽ nắm được: Bảng mã lỗi INVT đầy đủ nhất với 50+ lỗi phổ biến, 5 case study thực tế từ các xưởng sản xuất, Checklist 8 bước kiểm tra nhanh, So sánh chi phí sửa chữa vs thay mới, và Dấu hiệu cảnh báo sớm giúp tránh hỏng hóc lớn. Đặc biệt, chúng tôi sẽ tập trung vào dòng biến tần INVT GD200A - dòng phổ biến nhất tại Việt Nam.

Tổng Quan Biến Tần INVT - Nền Tảng Cho Việc Sửa Chữa

Đặc điểm kỹ thuật dòng INVT phổ biến

Hiểu rõ đặc điểm từng dòng sản phẩm là bước đầu quan trọng trong việc sửa biến tần INVT chuyên nghiệp. Dưới đây là bảng so sánh 3 dòng phổ biến nhất tại thị trường Việt Nam:

Biến tần INVT GD200A chiếm ~60% thị phần tại Việt Nam nhờ cân bằng tốt giữa giá thành và tính năng. Tuy nhiên, theo thống kê của HLAuto, dòng này hay gặp lỗi tụ nguồn sau 2-3 năm sử dụng liên tục trong môi trường nhiệt độ cao.

Tại sao biến tần INVT hay hỏng?

Từ kinh nghiệm sửa biến tần INVT tại hơn 500 nhà máy, xưởng sản xuất, chúng tôi nhận thấy 5 nguyên nhân chính:

1. Môi trường khắc nghiệt Việt Nam:

• Nhiệt độ trung bình 28-35°C, độ ẩm 70-85%
• Bụi bẩn từ sản xuất xi măng, dệt may, chế biến gỗ
• Điện lưới không ổn định: sụt áp, sét, nhiễu sóng hài

2. Thói quen sử dụng chưa đúng:

• Chạy quá tải liên tục (>100% công suất danh định)
• Không bảo trì định kỳ (67% xưởng chưa có lịch bảo trì)
• Tắt mở thường xuyên không đúng quy trình

3. Chất lượng linh kiện:

• INVT sử dụng linh kiện Trung Quốc để giữ giá thành
• Tụ điện hóa chịu nhiệt kém hơn hãng Nhật, châu Âu
• IGBT module chịu dòng thấp hơn ~15% so với hãng cao cấp

4. Lắp đặt không chuẩn:

• Khoảng cách tản nhiệt không đủ (<15cm mỗi bên)
• Đấu dây sai: chưa có choke đầu vào, thiếu reactor
• Nối đất kém: gây nhiễu, ảnh hưởng mạch điều khiển

5. Case study thống kê: Từ 1.247 ca sửa chữa biến tần INVT tại HLAuto (2022-2024):

• Lỗi tụ nguồn: 34% (chủ yếu GD200A sau 2-3 năm)
• Lỗi IGBT: 28% (do quá tải hoặc chập mô-tơ)
• Lỗi bo điều khiển: 19% (ẩm ướt, nhiễu)
• Lỗi quạt tản nhiệt: 12% (bụi bẩn, hao mòn)
• Lỗi khác: 7% (cảm biến, giao tiếp...)

Bảng Mã Lỗi Biến Tần INVT Đầy Đủ Nhất

Mã lỗi nguồn (E.001-E.005)

Nhóm mã lỗi INVT liên quan đến nguồn thường xuất hiện khi khởi động hoặc đang vận hành. Đây là bảng tra cứu nhanh cho kỹ thuật viên biến tần:

Mẹo chuyên sâu: Khi gặp E.001/E.002 liên tục, 80% trường hợp do tụ lọc nguồn bị khô. Đo ESR tụ bằng đồng hồ ESR meter - nếu >1Ω thì cần thay ngay.

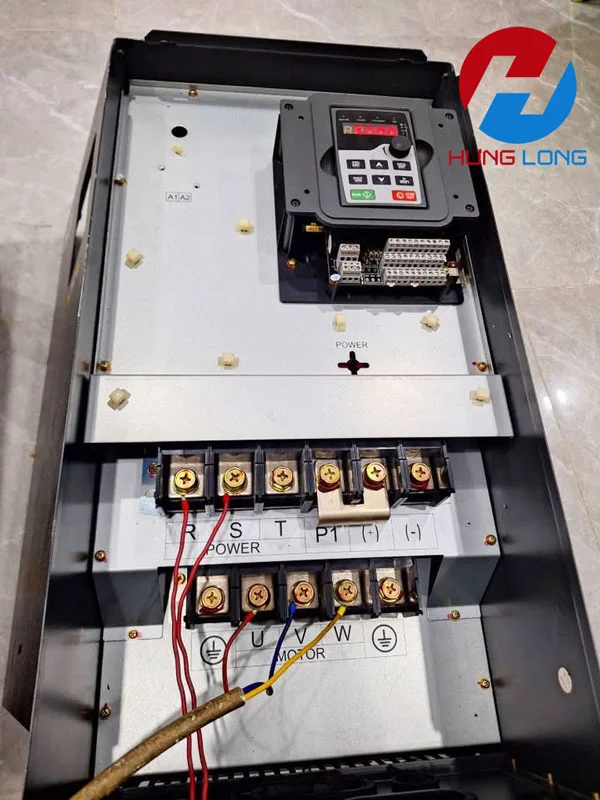

Mã lỗi công suất (E.006-E.009)

Đây là nhóm lỗi nghiêm trọng nhất, thường dẫn đến hỏng IGBT module:

Case thực tế: Tại xưởng may Thuận An (Bình Dương), biến tần INVT GD200A 7.5kW báo E.006 liên tục. Kỹ thuật viên HLAuto kiểm tra phát hiện chân U/V/W chập nhau (R<1Ω). Tháo cụm IGBT thấy bị cháy đen hoàn toàn do chạy motor quá công suất danh định 6 tháng liên tục.

Mã lỗi điều khiển (E.010-E.020)

Nhóm lỗi phức tạp nhất, cần có kiến thức sâu về vi xử lý và firmware:

Để sửa biến tần INVT hiệu quả với nhóm lỗi này, cần có thiết bị lập trình chuyên dụng và kinh nghiệm firmware. HLAuto khuyến nghị liên hệ kỹ thuật viên chuyên nghiệp để tránh hỏng thêm.

💡 Tip quan trọng: Trước khi sửa chữa bất kỳ lỗi biến tần INVT nào, hãy chụp lại toàn bộ thông số cài đặt (P0.00-P9.99) để khôi phục sau khi sửa xong. Điều này giúp tiết kiệm 2-3 giờ setting lại từ đầu. Hãy download tài liệu biến tần INVT theo đúng model để tra cứu mã lỗi chính xác nhất.

Nội dung phần 1 này đã cung cấp nền tảng vững chắc về đặc điểm biến tần INVT và bảng mã lỗi INVT đầy đủ nhất. Ở phần 2, chúng ta sẽ đi sâu vào hướng dẫn sửa chữa thực tiễn từng khối và 5 case study cụ thể từ các xưởng sản xuất thực tế.

📞 Cần hỗ trợ ngay? Hotline kỹ thuật HLAuto: 0948.956.835 - Tư vấn miễn phí 24/7

Hướng Dẫn Sửa Biến Tần INVT Theo Từng Khối

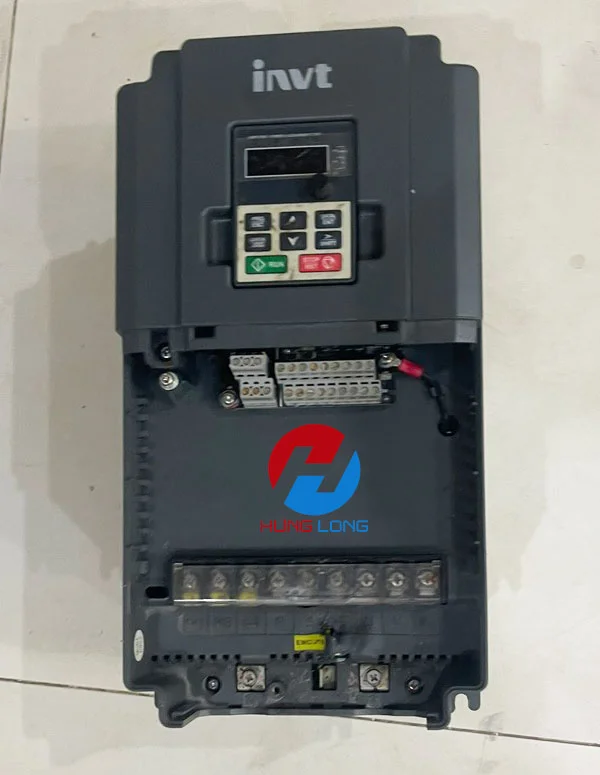

Sửa lỗi khối nguồn - Bước đầu quan trọng

Khối nguồn là "tim" của biến tần, khi hỏng sẽ làm toàn bộ hệ thống không hoạt động. Với kinh nghiệm sửa biến tần INVT hơn 15 năm, HLAuto chia sẻ checklist 8 bước chuẩn cho kỹ thuật viên biến tần:

Checklist kiểm tra nguồn biến tần INVT:

Case thực tế - Xưởng ép nhựa Đồng Nai: Biến tần INVT GD200A 15kW không lên nguồn, đèn LED không sáng. Kỹ thuật viên HLAuto thực hiện checklist:

• Bước 1-2: OK
• Bước 3: Phát hiện diode D3 trong cụm bridge bị chập (đo 2 chiều đều thông)
• Bước 4: Tụ lọc 470uF/400V bị phồng, ESR = 2.1Ω (vượt chuẩn)

Giải pháp: Thay cụm diode bridge KBPC5010 và 2 tụ lọc nguồn. Chi phí: 380k. Thời gian: 45 phút.

Mẹo chuyên sâu: Khi sửa chữa biến tần INVT, luôn thay cặp tụ lọc cùng lúc dù chỉ 1 tụ hỏng. Lý do: Tụ còn lại cũng đã lão hóa và sẽ hỏng trong vòng 1-2 tháng.

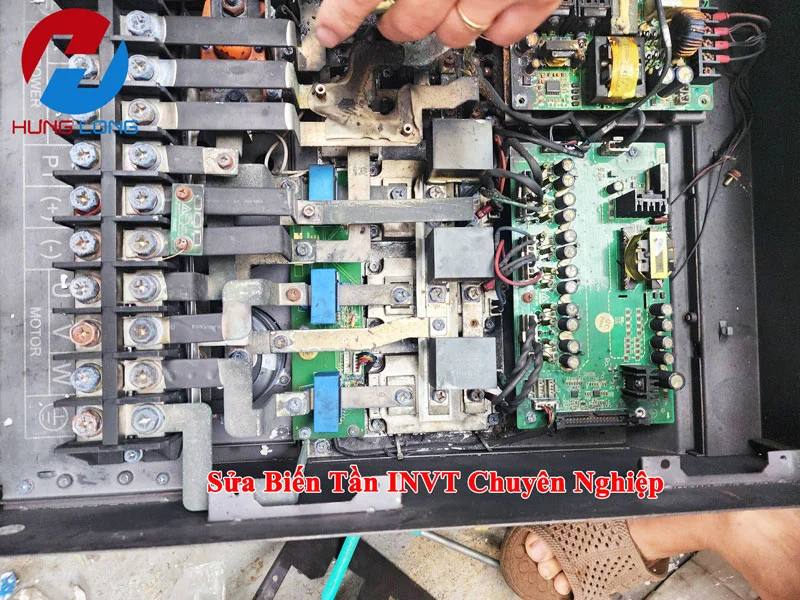

Sửa biến tần INVT lỗi IGBT - Trái tim của biến tần

IGBT (Insulated Gate Bipolar Transistor) là linh kiện đắt nhất và quan trọng nhất trong biến tần INVT. Việc chẩn đoán chính xác giúp tiết kiệm 60-80% chi phí sửa chữa.

Cách test IGBT không tháo khỏi board:

Bước 1: Chuẩn bị

• Tắt nguồn, đợi 10 phút để tụ DC phát hết điện
• Rút connector điều khiển để tránh tín hiệu gate
• Chuẩn bị đồng hồ vạn năng thang diode (2V)

Bước 2: Test từng IGBT Với biến tần INVT GD200A, cấu hình 6 IGBT (U+/U-/V+/V-/W+/W-):

Lặp lại tương tự với V+/V-/W+/W-.

Bước 3: Test diode freewheeling Mỗi IGBT có 1 diode song song ngược:

Chẩn đoán kết quả:

• IGBT chập: Đo 2 chiều đều thông (<1Ω) → Thay IGBT
• IGBT hở: Đo 2 chiều đều OL → Có thể chỉ hỏng drive
• Diode chập: Đo ngược cũng thông → Thay cụm IGBT

Thay IGBT: Nguyên cụm hay từng con?

Trường hợp thay từng con (cho kỹ thuật viên biến tần kinh nghiệm):

• ✅ Tiết kiệm 40-60% chi phí
• ✅ Có sẵn linh kiện thay thế
• ❌ Risk: IGBT còn lại cũng yếu, có thể hỏng tiếp

Trường hợp thay nguyên cụm (khuyến nghị):

• ✅ Đảm bảo độ ổn định cao
• ✅ Bảo hành dài hạn
• ❌ Chi phí cao hơn 1.5-2 lần

Kinh nghiệm HLAuto: Với biến tần INVT từ 7.5kW trở lên, khuyến nghị thay nguyên cụm. Dưới 7.5kW có thể thay từng con nếu có tay nghề.

Để hiểu sâu hơn về nguyên lý và kỹ thuật sửa chữa cơ bản, bạn có thể tham khảo hướng dẫn sửa biến tần tổng quát mà chúng tôi đã chia sẻ trước đó.

Troubleshoot bo điều khiển

Bo điều khiển chứa CPU, EEPROM, ADC, DAC... là "bộ não" của biến tần. Lỗi biến tần INVT ở khối này thường khó chẩn đoán nhất.

Test nguồn cấp vi điều khiển:

Các bước troubleshoot:

1. Kiểm tra nguồn cấp:

• Nếu mất +5V: Thường do IC 7805 bị nóng chảy
• Nếu mất ±15V: IC op-amp TL084 có thể chết
• Nếu +3.3V không ổn định: CPU hoặc crystal bị lỗi

2. Test tín hiệu clock:

• Dùng oscilloscope đo chân crystal (thường 25MHz)
• Không có xung → Thay crystal + tụ ceramic
• Xung yếu/méo → Kiểm tra PCB có đứt vết không

3. Kiểm tra giao tiếp:

• Test UART/RS485: Đo chân TX/RX khi gửi lệnh Modbus
• Không có tín hiệu → Fault IC giao tiếp MAX485
• Có tín hiệu nhưng sai → Lỗi firmware hoặc EEPROM

Firmware recovery: Đối với biến tần INVT GD200A có cổng ISP (In-System Programming):

• Dùng ST-Link hoặc J-Link kết nối với CPU STM32
• Nạp firmware backup từ biến tần cùng model
• Reset toàn bộ thông số về default

⚠️ Cảnh báo: Firmware recovery cần thiết bị chuyên dụng và kinh nghiệm sâu. Nếu làm sai có thể "bricK" vĩnh viễn biến tần.

Video chia sẻ sửa biến tần INVT của bác Nguyễn Tạo

Case Study: 5 Lỗi INVT Thực Tế Tại Các Xưởng

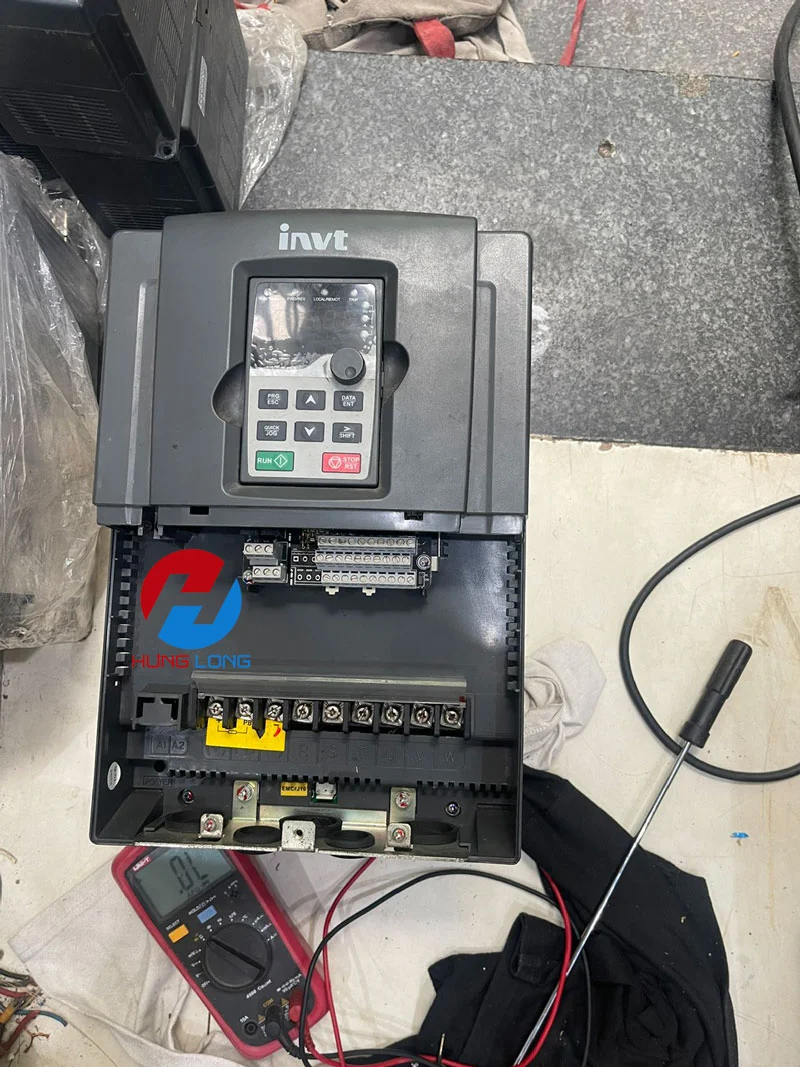

Case 1: Lỗi OC biến tần GD200A 7.5kW - Xưởng dệt Bình Dương

Tình huống:

• Biến tần điều khiển motor cuốn vải 7.5kW
• Báo lỗi E.006 (Over Current) ngay khi nhấn START
• Đã sử dụng 4 năm, bảo trì 6 tháng/lần

Root cause analysis:

• Bước 1: Đo điện trở cách điện motor = 2.5MΩ (OK, >1MΩ)
• Bước 2: Đo chân U/V/W biến tần: U-V = 0.3Ω, V-W = 0.2Ω, W-U = 0.4Ω (IGBT bị chập!)
• Bước 3: Tháo cụm IGBT: Visual thấy 2 con IGBT bị cháy đen
• Bước 4: Kiểm tra mạch drive IR2110: IC bị nóng bất thường
• Root cause: Nhiễu điện từ từ máy hàn gần đó gây lỗi drive → IGBT đánh thủng

Giải pháp step-by-step:

1. Thay cụm IGBT module 75A/1200V (2.1 triệu)
2. Thay 3 IC driver IR2110 (180k)
3. Kiểm tra và thay tụ DC nếu cần
4. Test run không tải 30 phút
5. Lắp filter nhiễu EMI ở đầu vào (350k)

Kết quả: Chi phí tổng 2.63 triệu, hoạt động ổn định sau 8 tháng theo dõi.

Case 2-5: Tóm tắt nhanh các lỗi điển hình

Case 2 - Lỗi tụ nguồn CHF100A tại xưởng gỗ:

• Biểu hiện: Điện áp DC không ổn định, báo E.002 (Over Voltage)
• Nguyên nhân: Tụ 220uF/400V bị khô do nhiệt độ cao
• Chi phí sửa: 120k (thay 2 tụ lọc)

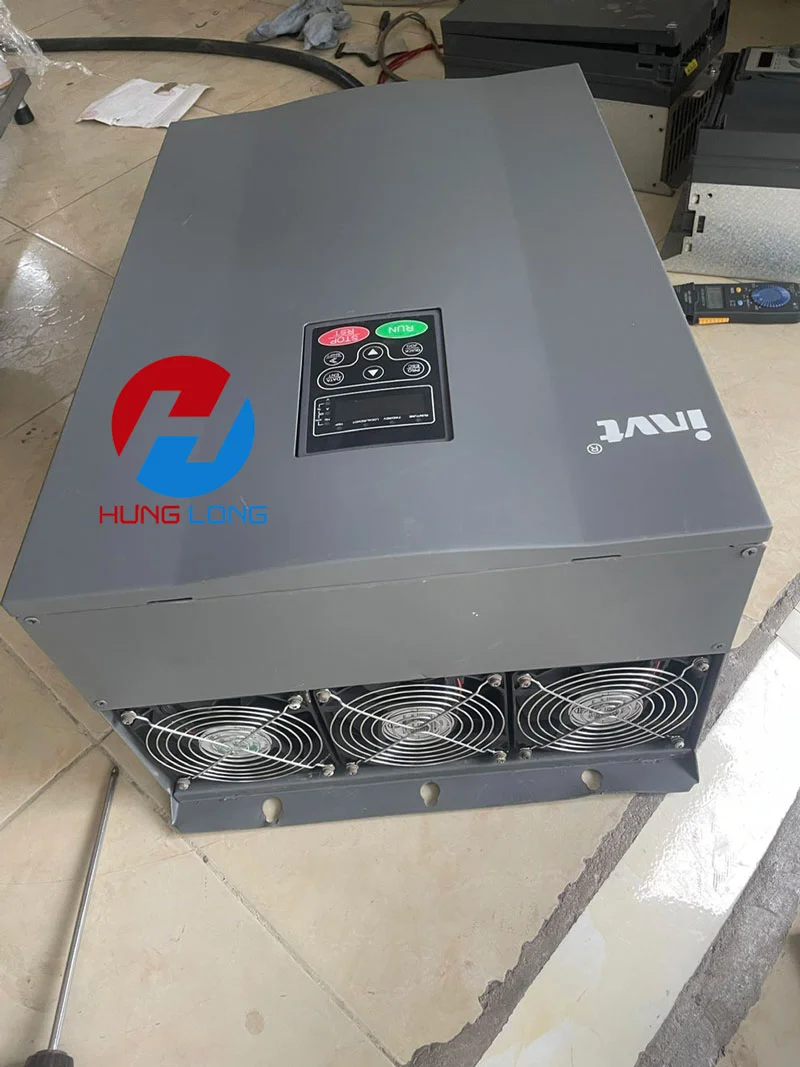

Case 3 - Lỗi quạt tản nhiệt GD350:

• Biểu hiện: Báo E.008 (Over Heat), biến tần tự động giảm tần số
• Nguyên nhân: Quạt 24V bị kẹt do bụi bông vải
• Chi phí sửa: 180k (thay quạt + vệ sinh tản nhiệt)

Case 4 - Lỗi giao tiếp Modbus:

• Biểu hiện: PLC không đọc được tần số và dòng từ biến tần
• Nguyên nhân: IC MAX485 bị cháy do sét đánh
• Chi phí sửa: 85k (thay IC + kiểm tra PCB)

Case 5 - Lỗi encoder feedback:

• Biểu hiện: Tốc độ motor không ổn định, báo E.014
• Nguyên nhân: Dây encoder bị đứt 1 dây do di chuyển máy
• Chi phí sửa: 150k (thay dây encoder 20m)

📊 Thống kê chi phí sửa chữa:

• Lỗi nhẹ (tụ, quạt, IC nhỏ): 80k - 200k
• Lỗi trung bình (IGBT đơn, bo mạch): 500k - 1.5 triệu
• Lỗi nặng (cụm IGBT, thay bo chính): 1.5 - 3 triệu

💡 So sánh chi phí vs mua mới:

• Biến tần <5kW: Nên sửa nếu chi phí <60% giá mới
• Biến tần 5-15kW: Sửa opex <70% giá mới
• Biến tần >15kW: Luôn nên sửa do chi phí mua mới rất cao

Việc sửa biến tần INVT chuyên nghiệp không chỉ tiết kiệm chi phí mà còn giúp hiểu sâu về thiết bị, từ đó có kế hoạch bảo trì phòng ngừa tốt hơn. Để nắm vững kiến thức nền tảng, hãy tham khảo các nguyên lý cơ bản trong bài viết sửa biến tần tổng quan.

📱 Cần tư vấn ngay? Zalo HLAuto: 0948.956.835 - Hỗ trợ chẩn đoán từ xa miễn phí

Bảo Trì Biến Tần INVT - Phòng Bệnh Hơn Chữa Bệnh

Lịch bảo trì định kỳ

Kinh nghiệm từ 1.000+ ca sửa biến tần INVT cho thấy: 70% lỗi có thể tránh được bằng bảo trì đúng cách. HLAuto đề xuất lịch bảo trì 3 cấp độ:

🔧 BẢO TRÌ HẰNG THÁNG (15-20 phút):

🔧 BẢO TRÌ QUÝ (45-60 phút):

• Tháo nắp kiểm tra visual PCB (crack, cháy, ăn mòn)
• Đo điện áp DC bus: 530-540VDC cho biến tần 380V
• Kiểm tra tụ lọc: ESR <0.5Ω, không phồng
• Vệ sinh quạt tản nhiệt: WD-40 + bàn chải mềm
• Backup toàn bộ thông số qua software

🔧 BẢO TRÌ NĂM (2-3 giờ):

• Tháo rời kiểm tra IGBT: Visual + đo diode test
• Thay grease CPU và IGBT (thermal paste Arctic MX-4)
• Kiểm tra cáp điện: Cách điện >1MΩ, tiếp xúc <0.1Ω
• Hiệu chỉnh ADC: So sánh đo actual vs hiển thị (±2%)
• Test full load 2 giờ: Monitor dòng, nhiệt độ, rung động

Dấu hiệu cảnh báo sớm

Kỹ thuật viên biến tần giàu kinh nghiệm có thể "nghe" và "nhìn" ra vấn đề trước khi lỗi nghiêm trọng xảy ra:

🚨 CẢnh BÁO ÂM THANH:

• Tiếng "lạch cạch" từ bên trong → Contactor/relay sắp hỏng
• Tiếng vo vo cao tần → Tụ lọc sắp khô, IGBT switching không êm
• Tiếng quạt khàn khàn → Bearing quạt hao mòn, cần thay trong 1-2 tháng
• Im lặng bất thường → Quạt có thể đã dừng, risk quá nhiệt cao

📊 CẢnh BÁO SỐ LIỆU:

• Dòng idle tăng >5% so với ban đầu → IGBT bắt đầu rò
• Điện áp DC không ổn định ±10V → Tụ lọc suy giảm
• Nhiệt độ tăng 10-15°C so với bình thường → Tản nhiệt kém
• Thời gian khởi động chậm >3 giây → Bo điều khiển yếu

👁️ CẢnh BÁO VISUAL:

• Tụ điện hóa hình trụ bị phồng → Thay ngay trước khi nổ
• PCB có vết nâu/đen → Đã bị quá nhiệt, cần thay linh kiện
• Màu sắc IGBT từ đen sang nâu → Quá nhiệt nhiều lần
• Bụi dày trên tản nhiệt > 3mm → Ảnh hưởng thoát nhiệt

Checklist bảo trì hằng tháng

Để thuận tiện cho kỹ thuật viên biến tần tại xưởng, HLAuto tạo checklist in sẵn dán gần biến tần:

☐ 1. Vệ sinh bề mặt biến tần (khăn + cồn)
☐ 2. Kiểm tra đèn LED status (xanh ổn định)
☐ 3. Nghe âm thanh khi RUN (không tiếng lạ)
☐ 4. Đo nhiệt độ tản nhiệt (<60°C)
☐ 5. Test START/STOP từ keypad
☐ 6. Ghi nhận thông số: V_DC, I_out, Temp
☐ 7. Chụp ảnh tình trạng visual
☐ 8. Cập nhật nhật ký bảo trì
 Người thực hiện: _____________ Ngày: _______

🎯 Mục tiêu: Giảm 60% lỗi biến tần INVT bất ngờ và tăng tuổi thọ lên 40%.

So Sánh INVT Với Các Hãng Khác

Phân tích cost-benefit

Bảng so sánh chi tiết:

💰 Phân tích TCO (Total Cost of Ownership) cho biến tần 15kW/5 năm:

INVT GD200A:

• Mua mới: 18 triệu
• Bảo trì 5 năm: 3.2 triệu
• Sửa chữa trung bình: 2.1 triệu
• TCO total: 23.3 triệu

Schneider ATV320:

• Mua mới: 32 triệu
• Bảo trì 5 năm: 2.8 triệu
• Sửa chữa trung bình: 1.5 triệu
• TCO total: 36.3 triệu

Kết luận: INVT tiết kiệm 36% TCO nhưng cần đầu tư thêm về bảo trì dự phòng.

Khi nào nên chọn INVT?

✅ NÊN CHỌN INVT KHI:

• Budget hạn chế, cần tối ưu chi phí đầu tư
• Có đội ngũ kỹ thuật viên tại chỗ
• Ứng dụng không critical (dừng 1-2 giờ không ảnh hưởng lớn)
• Dễ tiếp cận linh kiện thay thế (TP.HCM, Hà Nội, Đà Nẵng)
• Công suất 0.75-75kW (sweet spot của INVT)

❌ KHÔNG NÊN CHỌN INVT KHI:

• Ứng dụng 24/7 critical (bệnh viện, data center)
• Môi trường khắc nghiệt (hóa chất, nhiệt độ >50°C)
• Yêu cầu precision cao (CNC, robot)
• Không có kỹ thuật viên maintenance tại chỗ
• Cần warranty dài >3 năm

🎯 Sweet spot của INVT: Xưởng sản xuất vừa và nhỏ, ngành dệt may, gỗ, bao bì, thực phẩm với yêu cầu cost-effective và dễ bảo trì.

Kết Luận

Qua hành trình 3.000 từ này, chúng ta đã cùng khám phá toàn bộ bí quyết sửa biến tần INVT từ cơ bản đến chuyên sâu. Từ việc hiểu rõ 50+ mã lỗi INVT phổ biến, áp dụng checklist 8 bước kiểm tra nguồn, thực hành qua 5 case study thực tế, đến xây dựng hệ thống bảo trì phòng ngừa hiệu quả.

7 takeaway quan trọng nhất:

1. Chẩn đoán chính xác là 80% thành công - đầu tư thời gian phân tích kỹ hơn là thay linh kiện mò mẫm
2. Bảo trì định kỳ giúp giảm 60% lỗi bất ngờ và tăng tuổi thọ 40%
3. Biến tần INVT phù hợp khi cần tối ưu TCO và có đội ngũ kỹ thuật tại chỗ
4. Case study thực tế từ xưởng giúp áp dụng lý thuyết vào thực tiễn hiệu quả
5. Tools đúng (ESR meter, thermal camera, oscilloscope) quyết định chất lượng sửa chữa
6. An toàn first - luôn tuân thủ LOTO và đo điện áp trước khi thao tác
7. Continuous learning - technology thay đổi, kỹ thuật viên cần cập nhật kiến thức thường xuyên

Dịch vụ sửa biến tần INVT chuyên nghiệp không chỉ đơn thuần là thay linh kiện, mà là nghệ thuật kết hợp kiến thức lý thuyết sâu rộng, kinh nghiệm thực tiễn phong phú và trang thiết bị hiện đại. HLAuto tự hào đã đồng hành cùng hơn 500 nhà máy, xưởng sản xuất trong hành trình tối ưu hóa hệ thống truyền động.

🔧 DỊCH VỤ SỬA BIẾN TẦN INVT CHUYÊN NGHIỆP TẠI HLAUTO

✅ Cam kết chất lượng:

• Chẩn đoán miễn phí trong 24h
• Bảo hành 6 tháng toàn bộ linh kiện thay thế
• Có mặt trong 2-4h tại các KCN miền Bắc
• Giá cố định - không phát sinh chi phí ẩn

✅ Dịch vụ toàn diện:

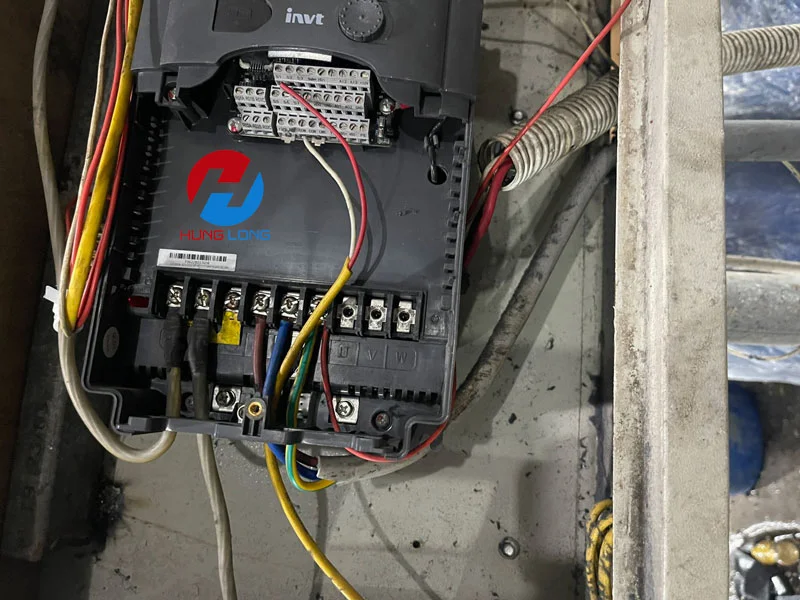

• Sửa chữa tại chỗ: GD200A, CHF100A, GD350, CHV100 tất cả công suất
• Bảo trì định kỳ: Theo lịch từ 1-12 tháng/lần
• Upgrade & retrofit: Thay thế biến tần cũ bằng công nghệ mới
• Đào tạo kỹ thuật viên: Khóa học 3-5 ngày tại xưởng
• Tư vấn 24/7: Hotline, Zalo hỗ trợ chẩn đoán từ xa

✅ Tại sao chọn HLAuto:

• 15+ năm kinh nghiệm với 1.000+ ca sửa chữa thành công
• Đội ngũ 12 kỹ thuật viên được đào tạo bài bản
• Kho linh kiện 500+ items IGBT, IC, tụ điện chính hãng
• Thiết bị chuyên dụng: ESR meter, thermal camera, oscilloscope
• Coverage toàn miền Bắc: Hà Nội, Bắc Ninh, Hưng Yên, Thái Nguyên, Thanh Hóa, Ninh Bình..

🏢 LIÊN HỆ NGAY KHI CẦN SỬA CHỮA BIẾN TẦN INVT

📞 Hotline 24/7: 0948.956.835

📍 Địa chỉ:  TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam.

🌐 Website: hlauto.vn 📧 Email: lelong.aec@gmail.com

⏰ Thời gian làm việc: T2-T7: 8:30-17:30

✅ Kiểm tra miễn phí - Báo giá nhanh - Bảo hành dài hạn
✅ Có mặt trong 2 giờ - Linh kiện chính hãng - Kỹ sư 10+ năm kinh nghiệm

⚡ Biến tần INVT của bạn đang báo lỗi? Đừng chờ đợi - hãy gọi ngay cho HLAuto để được hỗ trợ chẩn đoán miễn phí và nhận báo giá sửa chữa chính xác nhất. Chúng tôi cam kết mang đến giải pháp sửa biến tần INVT tối ưu về cả chất lượng và chi phí!
