Biến tần là gì? Định nghĩa, cấu tạo, nguyên lý và ứng dụng cho người mới bắt đầu

Biến tần là gì là câu hỏi đầu tiên của hầu hết anh em khi mới vào nghề điện – tự động hóa — và cũng là thiết bị HL Auto tiếp nhận sửa chữa mỗi ngày. Nói ngắn gọn: biến tần là thiết bị điện tử thay đổi tần số và điện áp của nguồn điện để điều khiển tốc độ động cơ AC theo đúng nhu cầu của tải, thay vì để động cơ chạy một tốc độ cố định như khi nối thẳng vào lưới điện.

Bài này trả lời từ kinh nghiệm của người trực tiếp sửa biến tần: định nghĩa và các tên gọi, biến tần dùng để làm gì, cấu tạo 4 khối, nguyên lý hoạt động ở mức khái niệm, phân loại rút gọn, ứng dụng, các lỗi thường gặp ở mức nhận biết và một ví dụ sửa chữa thực tế. Mỗi chủ đề sâu đều có bài riêng để anh em đọc tiếp đúng nhu cầu. Và một nguyên tắc xuyên suốt: chỉ nói chắc những gì kiểm chứng được, không dùng số liệu quảng cáo.

1. Biến tần là gì?

Biến tần là thiết bị điện tử công suất dùng để điều khiển tốc độ (và mô-men) của động cơ điện xoay chiều (AC) bằng cách thay đổi tần số nguồn cấp. Động cơ AC quay nhanh hay chậm phụ thuộc trực tiếp vào tần số: tần số càng cao, tốc độ càng lớn. Lưới điện có tần số cố định 50 Hz nên khi nối thẳng, động cơ chỉ chạy ở một tốc độ gần như cố định; đặt biến tần vào giữa lưới điện và động cơ, ta có thể cho động cơ chạy ở bất kỳ tốc độ nào trong dải cho phép.

Thiết bị này có nhiều tên gọi: Inverter (tên tiếng Anh phổ biến nhất trong xưởng), VFD (Variable Frequency Drive), VSD (Variable Speed Drive), AC Drive. Trong tài liệu và ngoài xưởng Việt Nam, "biến tần" và "inverter" được dùng thay nhau cho cùng một thiết bị — anh em lưu ý inverter trong điện mặt trời là thiết bị khác (đổi điện DC từ pin mặt trời thành AC), dù trùng tên gọi.

Cách hình dung đơn giản nhất: nếu động cơ là chiếc xe thì biến tần là chân ga — muốn nhanh chậm bao nhiêu là do người vận hành chủ động điều khiển, thay vì chỉ có hai trạng thái tắt máy và chạy hết cỡ.

2. Biến tần dùng để làm gì?

• Điều khiển tốc độ vô cấp theo tải: máy cần chạy nhanh/chậm theo sản phẩm, lưu lượng hay áp suất — biến tần đáp ứng liên tục, không cần thay đổi cơ khí như đổi puli hay hộp số.
• Khởi động và dừng êm: biến tần tăng tốc dần nên dòng khởi động thấp, giảm sốc cơ khí cho hộp số, khớp nối, băng tải — so với khởi động trực tiếp có dòng vọt lên 6–8 lần dòng định mức.
• Tiết kiệm điện ở tải bơm/quạt: với bơm và quạt, công suất tiêu thụ giảm theo lũy thừa ba của tốc độ — giảm tốc một chút là điện giảm nhiều. Đây là nguyên lý vật lý; còn tiết kiệm được bao nhiêu tiền điện cụ thể thì phụ thuộc vào chế độ vận hành thực tế của từng hệ thống.
• Bảo vệ động cơ: biến tần giám sát và bảo vệ quá dòng, quá áp, thấp áp, quá tải, quá nhiệt, mất pha — phát hiện sớm hơn nhiều so với rơ-le nhiệt thông thường.

3. Cấu tạo cơ bản của biến tần

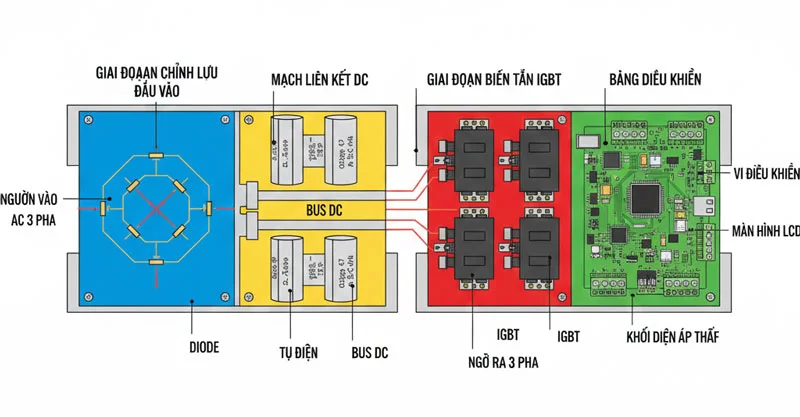

Chỉnh lưu (AC → DC)

Khối đầu vào đổi điện xoay chiều từ lưới thành điện một chiều bằng cầu diode (hoặc thyristor ở một số dòng máy). Đây là cửa ngõ của toàn bộ năng lượng đi vào biến tần.

DC link (khâu trung gian DC)

Điện một chiều sau chỉnh lưu được san phẳng bởi dàn tụ điện và cuộn kháng, tạo thành nguồn DC ổn định (gọi là DC bus). Tụ điện là linh kiện hao mòn theo thời gian — biến tần lâu năm hay hỏng thường bắt đầu từ khối này.

Nghịch lưu (DC → AC)

Dàn IGBT đóng cắt điện DC ở tốc độ rất cao để tái tạo thành điện AC có tần số và điện áp thay đổi được, cấp cho động cơ. Đây là khối công suất chính và cũng là khối đắt nhất khi hỏng.

Điều khiển và bảo vệ

Bo mạch điều khiển tính toán lệnh đóng cắt IGBT (theo phương pháp V/f hoặc vector), nhận tín hiệu từ bàn phím, cảm biến và bộ điều khiển bên ngoài, đồng thời giám sát dòng điện, điện áp, nhiệt độ để bảo vệ cả biến tần lẫn động cơ.

Đây là mô hình 4 khối chức năng để người mới dễ hình dung. Xem sơ đồ chi tiết 6 khối ở bài cấu tạo biến tần theo 6 khối, và chi tiết từng linh kiện ở bài các linh kiện quan trọng trong biến tần.

4. Nguyên lý hoạt động (tóm tắt)

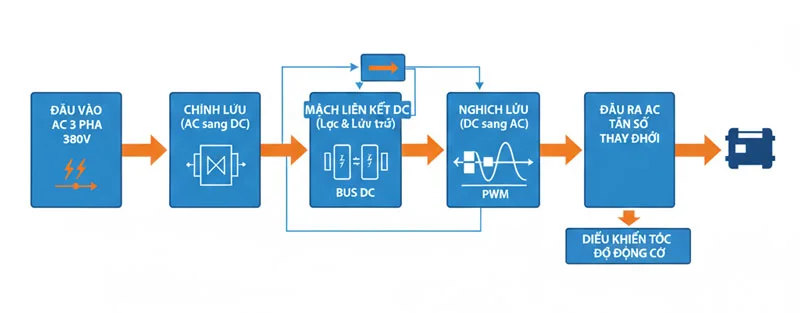

Nguyên lý của biến tần gói gọn trong chuỗi AC → DC → AC: điện lưới AC đi vào, qua chỉnh lưu thành DC, qua DC link để ổn định, rồi nghịch lưu trở lại thành AC nhưng với tần số và điện áp do biến tần quyết định. Muốn động cơ quay nhanh hơn, biến tần tăng tần số; muốn chậm lại, giảm tần số.

Để tạo ra điện AC "mượt" từ nguồn DC, biến tần dùng kỹ thuật PWM (điều chế độ rộng xung): đóng cắt IGBT hàng nghìn lần mỗi giây với độ rộng xung thay đổi, sao cho dòng điện qua động cơ gần với dạng sóng sin. Anh em chỉ cần nhớ: xung được điều chế càng khéo, động cơ chạy càng êm và ít nóng.

Tốc độ động cơ tính theo công thức n = 60 × f / p (n: vòng/phút, f: tần số tính bằng Hz, p: số đôi cực). Động cơ 4 cực (p = 2) cấp điện 50 Hz có tốc độ đồng bộ 1.500 vòng/phút; cấp 25 Hz thì còn 750 vòng/phút. Vì sao phải đổi cả điện áp khi đổi tần số (tỉ lệ V/f) và phương pháp vector khác V/f ở điểm nào, xem chi tiết ở bài nguyên lý hoạt động của biến tần và bài điều khiển tốc độ động cơ bằng biến tần.

5. Các loại biến tần — bản rút gọn

Ở mức nhận biết, chỉ cần phân biệt hai trục chính. Theo nguồn vào: biến tần 1 pha (điện vào 220V 1 pha, thường cho động cơ nhỏ) và biến tần 3 pha (điện vào 380V 3 pha, phổ biến trong công nghiệp). Theo phương pháp điều khiển: V/f (đơn giản, đủ cho bơm/quạt/băng tải nhẹ) và vector (kiểm soát mô-men tốt, cho tải nặng và ứng dụng cần chính xác).

Phân loại đầy đủ theo 4 trục — nguyên lý, đặc tính tải ND/HD, điện áp/công suất, nhóm hãng — xem ở bài các loại biến tần phổ biến trên thị trường. Riêng phần biến tần cho động cơ AC và DC, servo và DC drive, xem bài biến tần cho động cơ AC và DC.

6. Ứng dụng phổ biến

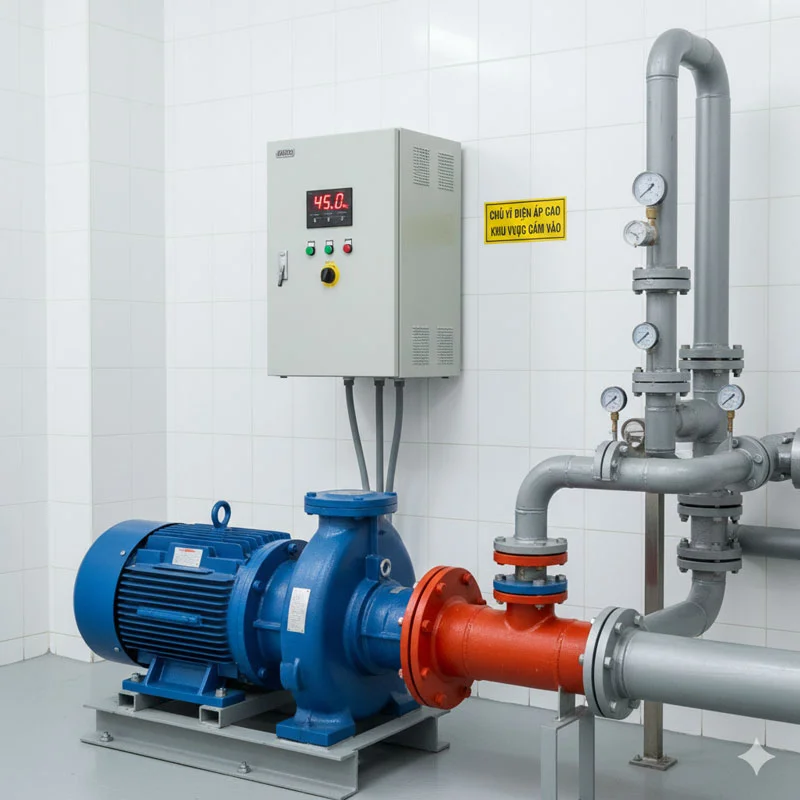

• Bơm nước: điều tiết lưu lượng và áp suất theo nhu cầu thật, thay vì chạy hết công suất rồi xả bỏ.
• Quạt thông gió và HVAC: chỉnh lượng gió theo nhiệt độ và tải phòng, giảm ồn và điện năng.
• Băng tải: chỉnh tốc độ chuyền theo nhịp sản xuất, khởi động êm đỡ rơi hàng.
• Máy nén khí: giữ áp suất ổn định, giảm thời gian chạy không tải.
• Máy công cụ, CNC, máy dệt, máy in: đồng bộ tốc độ giữa các trục, thay đổi tốc độ theo từng công đoạn.

7. Lỗi thường gặp ở biến tần — mức nhận biết

Gặp mã lỗi, việc đầu tiên là ghi lại mã và hoàn cảnh xuất hiện, không reset liên tục để "chạy cố". Tra cứu và xử lý chi tiết từng mã ở bài các lỗi thường gặp ở biến tần.

8. Bảo trì cơ bản — mức nhận biết

• Vệ sinh bụi định kỳ, đặc biệt ở khe tản nhiệt và quạt làm mát.
• Kiểm tra quạt tản nhiệt còn chạy tốt — quạt yếu là nguyên nhân quá nhiệt phổ biến nhất.
• Để ý tụ điện DC link: máy lâu năm, tụ phồng hoặc khô là dấu hiệu cần kiểm tra chuyên sâu.
• Giữ môi trường lắp đặt khô, thoáng, ít bụi kim loại và hơi ẩm ăn mòn.

Lịch và quy trình bảo trì đầy đủ xem ở bài bảo trì và kéo dài tuổi thọ biến tần.

9. Ví dụ thực tế: ca biến tần chết nguồn tại Hưng Yên

Một khách hàng tại Hưng Yên gửi về xưởng hai chiếc biến tần LS 2,2 kW cùng dòng, cả hai đều không lên nguồn — cắm điện vào là im lặng hoàn toàn.

Đi theo đúng 4 khối đã học ở mục cấu tạo, kỹ thuật kiểm tra từ đầu vào: điện lưới vào máy bình thường, cầu chỉnh lưu còn tốt, nhưng khối nguồn cấp cho mạch điều khiển đã hỏng nên toàn bộ máy không khởi động được. Xử lý xong khối nguồn, cả hai máy lên nguồn và chạy lại bình thường. Tổng chi phí khoảng 1 triệu đồng, xử lý xong trong ngày.

Ca này cho thấy vì sao người mới nên nắm cấu tạo theo khối trước: "chết nguồn" nghe như hỏng nặng, nhưng khoanh đúng khối thì nhiều ca xử lý gọn trong ngày — thay vì kết luận thay máy mới ngay.

10. Người mới chọn biến tần cần biết gì

• Khớp thông số động cơ: công suất, dòng điện định mức, điện áp — cài đúng thông số trên nhãn (nameplate) là điều kiện đầu tiên.
• Chọn theo loại tải trước, theo kW sau: tải nặng cần chế độ HD và phương pháp vector; tải bơm/quạt nhẹ dùng ND/V/f là đủ.
• Xác định nguồn cấp: nơi lắp đặt có điện 1 pha 220V hay 3 pha 380V.
• Nhìn môi trường lắp đặt: bụi, nóng, ẩm thì cần cấp bảo vệ vỏ cao hơn và tính trước chuyện làm mát.

Quy trình chọn chi tiết 5 bước ở bài các loại biến tần phổ biến trên thị trường; các dòng máy đang bán xem tại trang sản phẩm biến tần.
