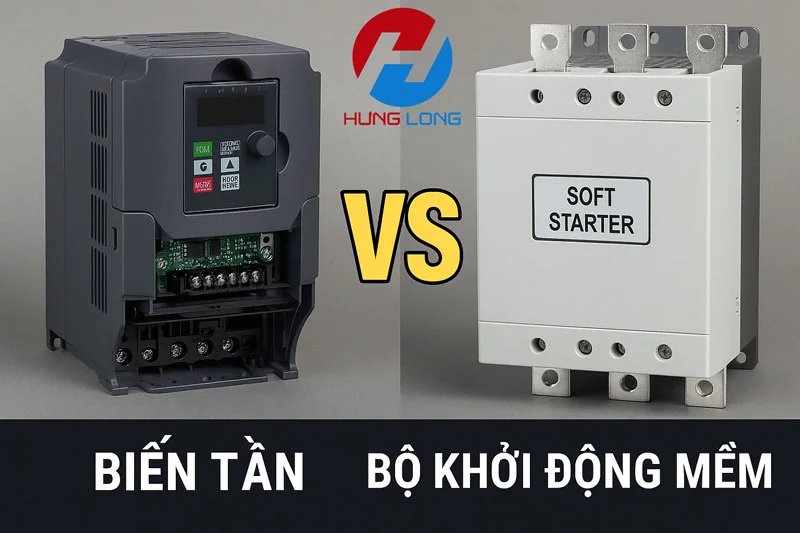

So sánh biến tần và khởi động mềm: khác nhau ở đâu, chọn loại nào cho từng loại tải

So sánh biến tần và khởi động mềm là việc anh em kỹ thuật hay phải làm khi chọn thiết bị khởi động cho động cơ — hai thiết bị nhìn qua tưởng thay thế được cho nhau nhưng bản chất khác hẳn: biến tần điều khiển tốc độ liên tục trong suốt quá trình chạy, còn khởi động mềm chỉ can thiệp ở lúc khởi động và dừng, máy chạy ổn định rồi thì nhường đường cho lưới điện. Khác biệt đó kéo theo khác biệt về dòng khởi động (khởi động trực tiếp 6–8 lần dòng định mức, khởi động mềm 2–4 lần, biến tần chỉ 1–1,5 lần), về khả năng tiết kiệm điện và về giá thành.

 Toàn bộ nội dung viết từ kinh nghiệm sửa cả hai loại thiết bị tại xưởng HL Auto (Hà Nội) — không phải góc nhìn bán hàng.

Bảng quyết định nhanh: chọn biến tần hay khởi động mềm trong 3 câu hỏi

Chỉ cần trả lời 3 câu hỏi: (1) Có cần thay đổi tốc độ trong lúc máy đang chạy không? (2) Loại tải là gì — bơm, quạt, máy nén, băng tải hay tải nặng? (3) Mục tiêu chính là khởi động êm, hay tiết kiệm điện và điều khiển quá trình? Đối chiếu bảng dưới đây là ra quyết định trong đa số trường hợp:

I. Bốn cách khởi động động cơ

Trước khi so sánh biến tần và khởi động mềm, cần đặt hai thiết bị này cạnh các cách cũ như khởi động trực tiếp (DOL) và sao-tam giác.

II. Nguyên lý hoạt động trước khi so sánh biến tần và khởi động mềm

2.1 Khởi động mềm

Dùng thyristor (SCR) tăng điện áp từ thấp lên 100% trong vài giây. Khi động cơ đạt tốc độ, contactor bypass đóng, SCR không còn tải. Lúc dừng, điện áp giảm dần để dừng êm. Tần số luôn là 50 Hz.

2.2 Biến tần

Chỉnh lưu AC thành DC, qua DC-link, rồi nghịch lưu bằng IGBT theo PWM để tạo ra tần số và điện áp tùy ý. Chi tiết xem bài nguyên lý và cấu tạo biến tần và biến tần là gì. Phần nguyên lý chi tiết xem thêm ở bài nguyên lý hoạt động của biến tần và cấu tạo biến tần theo 6 khối.

III. Bảng so sánh biến tần và khởi động mềm

Điểm khác biệt lớn nhất khi so sánh biến tần và khởi động mềm nằm ở điện năng: biến tần chỉ tiết kiệm rõ khi tải là bơm, quạt ly tâm chạy dưới công suất đầy. Với băng tải, máy trộn tải đều, mức tiết kiệm nhỏ hơn nhiều.

IV. Kết quả so sánh biến tần và khởi động mềm theo loại tải

V. Quy trình 5 bước sau khi so sánh biến tần và khởi động mềm

1. Đọc tiêu chuẩn và yêu cầu nghiệm thu trước khi hỏi giá.
2. Cần điều tốc không? Cần thì chọn biến tần.
3. Phân loại tải: bơm, quạt ly tâm hay tải nặng.
4. Kiểm tra số lần khởi động và nguồn điện (máy biến áp, máy phát).
5. Tính tổng chi phí rồi mới chốt thương hiệu.

VI. So sánh biến tần và khởi động mềm về chi phí và vận hành

Ở công suất vừa, khởi động mềm thường rẻ hơn biến tần cùng công suất. Với bơm, quạt chạy lâu giờ, tiền điện tiết kiệm của biến tần mới là phần đáng tính. Công thức đơn giản: điện tiết kiệm = công suất × giờ chạy × % giảm × giá điện. Thời gian hoàn vốn phải tính theo số liệu của chính hệ thống anh em, không dùng con số chung.

Chú ý: khi tải công suất lớn và phải dùng khởi động mềm hãng đủ chuẩn như ABB, Schneider, chênh lệch giá với biến tần thu hẹp lại. Chi tiết xem ca Danfoss 45 kW ở mục VII.

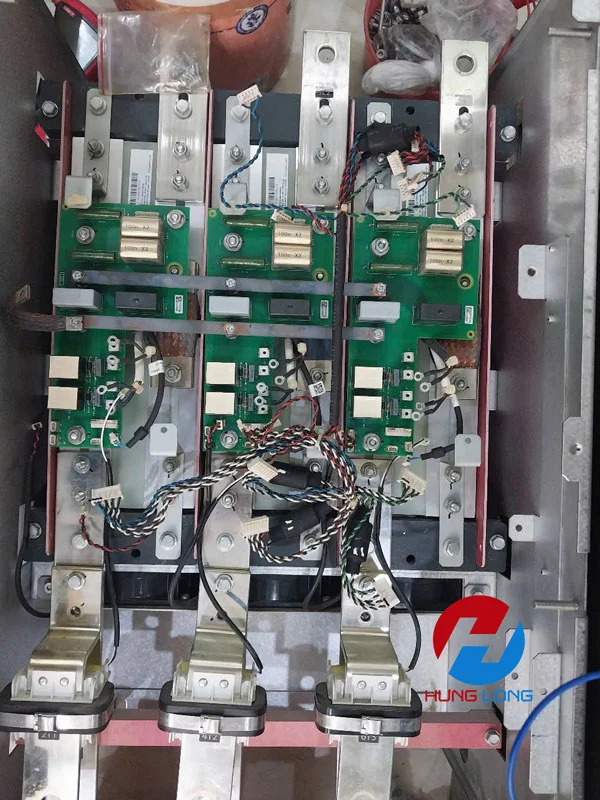

VII. Ca thực tế từ xưởng: lỗi mạch mở thyristor trên Danfoss 45 kW

Một khách hàng tại Hải Dương dùng biến tần Danfoss 45 kW: máy báo đồng thời hai lỗi A8 và A33 — nhóm lỗi liên quan tới mạch mở thyristor ở tầng vào. Đây là hỏng hóc điển hình của họ thiết bị dùng thyristor: phần tử mở dòng bị lỗi, máy không khởi động được dù phần công suất chính chưa hỏng.

Tại xưởng, HL Auto kiểm tra và xác định lỗi nằm ở mạch mở thyristor, xử lý sửa mạch thay vì thay cả thiết bị. Sau sửa, máy chạy lại ổn định. Tổng chi phí khoảng 4 triệu đồng, xử lý xong trong ngày.

Ca này là lý do anh em không nên vội kết luận “cháy thyristor là bỏ”: cả khởi động mềm lẫn biến tần đều có những hỏng hóc phía thyristor/SCR mà sửa mạch là xử lý được, chi phí chỉ bằng một phần nhỏ giá thay mới — đối chiếu thêm mục VIII để biết khi nào nên sửa, khi nào nên thay.

Riêng với bơm cứu hỏa và các hệ thống phải nghiệm thu PCCC, thiết bị khởi động là hạng mục bị soi kỹ: khởi động mềm không rõ nguồn gốc, không đạt chuẩn rất dễ bị loại ở bước nghiệm thu dù máy vẫn chạy được. Với các hệ này, chọn hãng có đầy đủ chứng nhận ngay từ đầu luôn rẻ hơn thay lại sau nghiệm thu.

VIII. Lỗi thường gặp và khi nào cần gọi thợ

Khi so sánh biến tần và khởi động mềm về độ bền, cả hai đều có điểm yếu riêng:

• Khởi động mềm: cháy SCR, hỏng contactor bypass, báo OV/OL, nóng do khởi động quá nhiều lần. Xem dịch vụ sửa khởi động mềm.
• Biến tần: IGBT, tụ DC, board nguồn, board điều khiển. Xem dịch vụ sửa biến tần.

Khi nào còn sửa được, khi nào nên thay: khởi động mềm cháy 1–2 thyristor/SCR, hỏng contactor bypass hay lỗi board điều khiển — đa số sửa được với chi phí thấp hơn thay mới rõ rệt; biến tần hỏng IGBT, tụ DC hay board nguồn cũng là các ca sửa thường quy tại xưởng. Chỉ nên tính chuyện thay mới khi thiết bị cháy lan nhiều khối cùng lúc, linh kiện đã ngừng sản xuất không còn hàng thay, hoặc chi phí sửa đã tiệm cận giá máy mới.

IX. Sai lầm hay gặp khi lắp đặt

Sau khi so sánh biến tần và khởi động mềm, đây là những sai lầm mình gặp nhiều nhất ở hiện trường.

• Chọn công suất sát động cơ, không chừa dư cho tải nặng (biến tần nên dư khoảng 10–20%).
• Không kiểm tra chế độ bypass sau khi khởi động, khiến thiết bị nóng bất thường.
• Mắc nối tiếp biến tần và khởi động mềm. Nếu cần dự phòng, dùng biến tần kèm contactor bypass.
• Bỏ qua tản nhiệt, tiếp đất và chống nhiễu cho biến tần.
