Nguyên lý và cấu tạo biến tần là nền tảng mà mọi kỹ thuật viên điện - tự động hóa cần nắm vững để có thể vận hành, bảo trì và sửa chữa hiệu quả. Xin chào anh em, mình là Long Lê - CEO của HLAuto. Sau hơn 10 năm làm việc với hàng nghìn ca sửa chữa biến tần, mình nhận thấy rằng nhiều bạn kỹ thuật viên mới vào nghề thường gặp khó khăn khi không hiểu rõ bên trong chiếc "hộp đen" này hoạt động như thế nào.
Có lần, một bạn sinh viên mới ra trường đến xưởng mình thực tập. Bạn ấy biết cách setting tham số, biết đấu dây, nhưng khi biến tần báo lỗi OC (quá dòng), bạn ấy hoàn toàn bối rối không biết kiểm tra từ đâu. Đó là lúc mình nhận ra: hiểu nguyên lý và cấu tạo biến tần không chỉ giúp anh em tự tin hơn trong công việc, mà còn tiết kiệm hàng chục triệu đồng chi phí sửa chữa cho doanh nghiệp.
Trong bài viết này, mình sẽ chia sẻ với anh em từ A-Z về nguyên lý hoạt động, cấu tạo chi tiết từng bộ phận, các linh kiện quan trọng, và đặc biệt là những kinh nghiệm thực tế từ hàng nghìn ca xử lý lỗi tại HLAuto. Bài viết được viết theo phong cách gần gũi, dễ hiểu, kết hợp lý thuyết với case study thực tế để anh em có thể áp dụng ngay vào công việc.
1. Nguyên Lý Hoạt Động Của Biến Tần
Để hiểu rõ về nguyên lý và cấu tạo biến tần, trước hết anh em cần nắm được cách thức hoạt động cơ bản của nó. Biến tần (Variable Frequency Drive - VFD) về bản chất là thiết bị điện tử công suất, có nhiệm vụ chuyển đổi nguồn điện xoay chiều (AC) có tần số cố định thành nguồn AC có tần số và điện áp thay đổi được, từ đó điều khiển tốc độ động cơ xoay chiều.

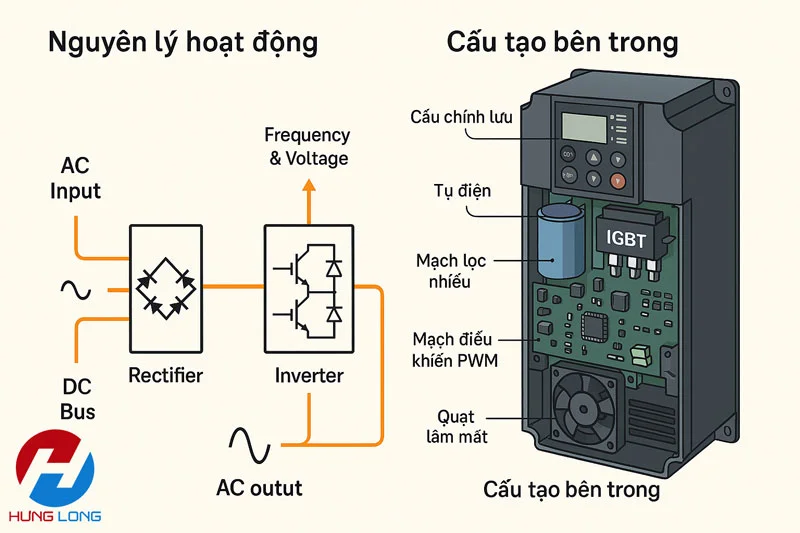

Nguyên lý hoạt động và cấu tạo bên trong biến tần - HL Auto
1.1. Quy Trình Chuyển Đổi AC-DC-AC
Nguyên lý hoạt động của biến tần dựa trên quy trình chuyển đổi ba giai đoạn: AC → DC → AC. Nghe có vẻ phức tạp nhưng thực ra khá đơn giản khi mình phân tích từng bước.
Giai đoạn 1: Chỉnh lưu (AC → DC)
Điện nguồn lưới 220V hoặc 380V (50Hz) được đưa vào bộ chỉnh lưu. Ở đây, cầu diode (thường là 6 diode cho biến tần 3 pha) sẽ chuyển đổi dòng điện xoay chiều thành dòng điện một chiều. Điện áp DC thu được thường dao động quanh 310VDC (đối với nguồn 220V) hoặc 540VDC (đối với nguồn 380V).
Giai đoạn 2: Lọc và ổn định (DC Link)
Dòng DC từ bộ chỉnh lưu chưa thực sự "phẳng", còn chứa nhiều thành phần sóng hài. Tại mạch trung gian DC Link, hệ thống tụ điện lọc (electrolytic capacitor) và cuộn kháng DC (đối với biến tần công suất lớn) sẽ làm phẳng điện áp, tạo ra nguồn DC ổn định. Đây chính là "trái tim" cung cấp năng lượng cho giai đoạn tiếp theo.
Giai đoạn 3: Nghịch lưu (DC → AC)
Bộ nghịch lưu sử dụng các IGBT (Insulated Gate Bipolar Transistor) đóng ngắt với tần số cao (thường 2-16kHz), tạo ra các xung vuông mô phỏng dạng sóng sin. Kỹ thuật điều chế độ rộng xung PWM (Pulse Width Modulation) giúp tạo ra điện áp AC có tần số thay đổi từ 0-650Hz (tùy model), từ đó điều khiển tốc độ động cơ.
Tại sao phải chuyển qua DC rồi mới ra AC?
Câu hỏi này nhiều bạn sinh viên hay hỏi mình. Lý do đơn giản: muốn điều chỉnh tần số AC một cách chính xác và linh hoạt, cách dễ nhất là tạo ra từ nguồn DC bằng kỹ thuật PWM. Nếu làm trực tiếp AC → AC (như cycloconverter cổ điển), mạch sẽ cồng kềnh, đắt tiền và hiệu suất thấp hơn nhiều.
💡 Case thực tế từ xưởng HLAuto:
Tháng trước có anh chủ xưởng gỗ ở Đông Anh gọi điện kêu biến tần Delta 2.2kW chạy máy chà nhám bị yếu, không đủ lực. Khi mình đến kiểm tra, phát hiện điện áp DC Bus chỉ còn 480VDC thay vì 540VDC do tụ điện bị giảm dung lượng. Thay bộ tụ mới, biến tần lại hoạt động khỏe như thường. Hiểu rõ nguyên lý chuyển đổi AC-DC-AC giúp mình nhanh chóng định vị lỗi nằm ở giai đoạn nào.

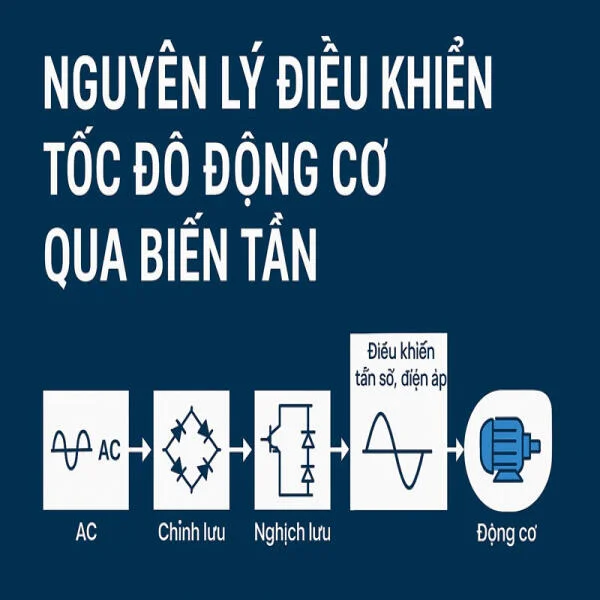

1.2. Công Thức Điều Khiển Tốc Độ Động Cơ
Tốc độ động cơ không đồng bộ 3 pha được xác định bởi công thức:
n = 120 × f / P
Trong đó:
n: Tốc độ động cơ (vòng/phút - rpm)
f: Tần số nguồn điện (Hz)
P: Số cực từ của động cơ
Ví dụ tính toán thực tế:
Giả sử anh em có động cơ 4 cực (P=4), nguồn lưới 50Hz:
n = 120 × 50 / 4 = 1500 rpm (đây là tốc độ đồng bộ)
Tốc độ thực tế do có độ trượt s ≈ 3-5%, thường đạt khoảng 1450 rpm
Khi dùng biến tần điều tần số xuống 25Hz:
n = 120 × 25 / 4 = 750 rpm
Như vậy, chỉ cần thay đổi tần số đầu ra của biến tần, anh em có thể điều chỉnh tốc độ động cơ một cách dễ dàng từ 0-100% thậm chí có thể vượt quá tốc độ định mức (overspeeding) nếu cần.
Tại sao thay đổi tần số hiệu quả hơn thay đổi số cực?
Trong quá khứ, để điều tốc động cơ người ta hay dùng motor rùa (thay đổi pully) hoặc động cơ đa tốc độ (thay đổi số cực bằng contactor). Tuy nhiên các phương pháp này có nhược điểm lớn:
Motor rùa: Hiệu suất thấp, tổn thất năng lượng lớn, điều chỉnh không liên tục
Động cơ đa tốc độ: Chỉ có 2-3 cấp tốc độ cố định, không linh hoạt
Còn biến tần cho phép điều chỉnh tốc độ liên tục từ 0-100%, tiết kiệm điện năng đến 30-60% (tùy ứng dụng), đồng thời khởi động êm, giảm xung cơ lên hệ thống truyền động.
💡 Kinh nghiệm từ thực tế:
Một khách hàng của HLAuto vận hành hệ thống bơm nước công suất 22kW. Trước đây họ dùng van cơ để điều chỉnh lưu lượng, motor chạy full tốc độ 24/7. Sau khi mình tư vấn lắp biến tần, điều chỉnh tốc độ bơm theo nhu cầu thực tế (ban ngày 70%, ban đêm 40%), hóa đơn tiền điện giảm ngay 12 triệu/tháng. Đây chính là sức mạnh của việc hiểu và áp dụng đúng nguyên lý điều khiển tốc độ động cơ bằng biến tần.

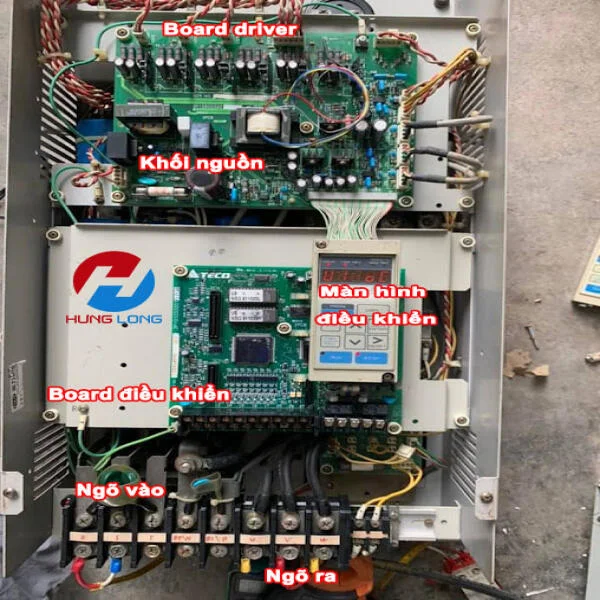

Sau khi hiểu rõ nguyên lý hoạt động, giờ mình sẽ đi sâu vào cấu tạo biến tần để anh em có cái nhìn tổng quan về "giải phẫu" bên trong thiết bị này. Một biến tần tiêu chuẩn bao gồm 4 khối chính: Bộ chỉnh lưu, Mạch trung gian DC, Bộ nghịch lưu và Mạch điều khiển.
2.1. Bộ Chỉnh Lưu (Rectifier)
Chức năng và nguyên lý:
Bộ chỉnh lưu là cửa ngõ đầu tiên trong cấu tạo biến tần, có nhiệm vụ chuyển đổi điện áp AC từ lưới điện thành điện áp DC. Đối với biến tần 3 pha thông thường (phổ biến nhất), bộ chỉnh lưu thường sử dụng cấu hình cầu diode 3 pha (6 diode).
Cấu tạo chi tiết:
Bộ chỉnh lưu gồm 6 diode công suất (thường là diode nhanh - Fast Recovery Diode) được mắc theo cấu trúc cầu 3 pha Graetz. Mỗi pha nguồn đầu vào (R, S, T) được nối với 2 diode: một diode cathode chung nối về cực dương DC Bus, một diode anode chung nối về cực âm DC Bus.
Đặc điểm kỹ thuật:
Điện áp đầu ra DC (không tải):
Biến tần 220V: ≈ 310VDC (√2 × 220V)
Biến tần 380V: ≈ 540VDC (√2 × 380V)
Hệ số công suất cos φ: thường ≥ 0.96 (rất cao)
Độ méo dạng sóng THDi: 30-50% (do sử dụng diode)
Ưu điểm của cấu trúc diode bridge:
Đơn giản, bền bỉ, độ tin cậy cao
Chi phí thấp
Không cần mạch điều khiển phức tạp
Nhược điểm:
Dòng hài bậc cao (5, 7, 11, 13...) gây nhiễu lên lưới điện
Hệ số công suất phía nguồn tương đối thấp (0.7-0.8) ở tải nhẹ
Không thể hồi sinh năng lượng về lưới (dòng một chiều)

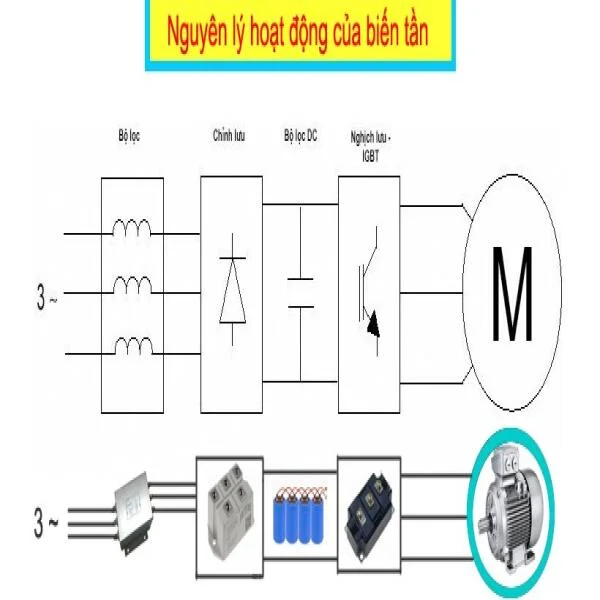

Nguyên lý hoạt động của Biến Tần
Lỗi thường gặp ở bộ chỉnh lưu:
Theo thống kê từ hơn 2000 ca sửa chữa tại HLAuto, khoảng 15% lỗi biến tần liên quan đến bộ chỉnh lưu, cụ thể:
Diode bị đánh thủng (short circuit):
Triệu chứng: Biến tần không lên nguồn, hoặc lên nguồn nhưng cầu chì đầu nguồn nổ ngay
Nguyên nhân: Quá áp lưới, sét đánh, hoặc tuổi thọ linh kiện hết
Cách kiểm tra: Dùng đồng hồ vạn năng chế độ đo diode, đo thuận/nghịch từng con
Diode bị hở mạch (open circuit):
Triệu chứng: Biến tần báo lỗi điện áp DC Bus thấp (Under Voltage - UV), hoặc rung giật khi chạy tải
Nguyên nhân: Diode cháy do quá dòng, hoặc hàn chân kém
Cách kiểm tra: Đo điện áp DC Bus, nếu < 500VDC (biến tần 380V) thì nghi ngờ diode hỏng
💡 Case thực tế:
Hồi tháng 8 vừa rồi, có anh thợ từ Bắc Ninh mang biến tần Yaskawa 5.5kW về xưởng mình. Biến tần báo lỗi UV (undervoltage) ngay khi ấn RUN. Mình đo điện áp DC Bus chỉ còn 420VDC thay vì 540VDC. Tháo mạch nguồn ra kiểm tra, phát hiện 1 trong 6 diode bị hở mạch. Thay diode mới (loại 30A/1200V), biến tần hoạt động trở lại bình thường. Chi phí sửa chỉ 150,000đ thay vì phải mua board nguồn mới giá 4,5 triệu.
2.2. Mạch Trung Gian DC (DC Link)
Mạch trung gian DC, còn gọi là DC Bus hoặc DC Link, là khâu quan trọng trong cấu tạo biến tần, đóng vai trò "bình chứa năng lượng" giữa bộ chỉnh lưu và bộ nghịch lưu.
Thành phần chính:
Tụ điện lọc (Filter Capacitor):
Đây là linh kiện then chốt của DC Link. Hầu hết biến tần sử dụng tụ điện hóa (electrolytic capacitor) với dung lượng lớn, từ vài trăm µF đến hàng chục nghìn µF tùy công suất.
Công suất ≤ 2.2kW: 470-1000µF / 400V
Công suất 3.7-7.5kW: 1500-3300µF / 450V
Công suất ≥ 11kW: 4700-10000µF / 450V (thường mắc song song nhiều tụ)
Vai trò của tụ lọc:
Làm phẳng điện áp DC từ bộ chỉnh lưu (giảm ripple voltage)
Cung cấp năng lượng tức thời khi tải động cơ tăng đột ngột
Hấp thụ năng lượng tái sinh từ động cơ khi hãm
Đặc tính kỹ thuật quan trọng:
Điện áp định mức: Thường 400V hoặc 450V (biến tần 380V)
ESR (Equivalent Series Resistance): < 0.1Ω (tụ tốt)
Ripple current: Phải chịu được 50-100% dòng định mức biến tần
Tuổi thọ: 5-10 năm (phụ thuộc nhiệt độ làm việc)
Cuộn kháng DC (DC Reactor/Choke):
Đối với biến tần công suất lớn (≥ 7.5kW), người ta thường mắc thêm cuộn kháng DC nối tiếp với DC Bus.
Vai trò:
Giảm dòng hài bậc cao phía nguồn
Cải thiện hệ số công suất
Bảo vệ tụ điện khỏi dòng xung lớn khi đóng nguồn (inrush current)
Tăng trở kháng nguồn, giúp biến tần ổn định hơn khi lưới yếu
Thông số điển hình:
Độ tự cảm: 0.5-5mH tùy công suất
Dòng định mức: 100-150% dòng định mức biến tần
Tổn thất áp: 2-3% điện áp DC Bus
Điện trở xả (Discharge Resistor):
Khi ngắt nguồn biến tần, tụ điện DC Link vẫn còn tích điện với điện áp cao (≥ 300VDC). Điện trở xả có nhiệm vụ phóng điện an toàn trong vòng 1-3 phút.
Thông số:
Giá trị: 10-100kΩ (công suất lớn dùng trở nhỏ hơn)
Công suất: 5-50W
Thời gian xả: Điện áp giảm xuống < 50VDC trong 1-3 phút
⚠️ Cảnh báo an toàn:
Ngay cả khi đã ngắt nguồn biến tần, TUYỆT ĐỐI KHÔNG chạm vào mạch DC Link trong vòng 5 phút đầu. Mình từng chứng kiến một bạn kỹ thuật bị điện giật do chủ quan, may mắn chỉ bị bỏng nhẹ ở tay. Luôn luôn dùng đồng hồ đo kiểm tra điện áp DC Bus = 0V trước khi can thiệp vào mạch.
Lỗi thường gặp ở DC Link:
Tụ điện phồng, chảy:
Triệu chứng: Biến tần báo lỗi OV (overvoltage) hoặc UV (undervoltage), hoặc chạy yếu
Nguyên nhân: Nhiệt độ cao, quá dòng Ripple, tuổi thọ hết
Cách kiểm tra: Quan sát bằng mắt, đo ESR, đo dung lượng
Điện áp DC Bus dao động:
Triệu chứng: Motor rung giật, biến tần không ổn định
Nguyên nhân: Tụ giảm dung lượng, hoặc nguồn lưới nhiễu
💡 Kinh nghiệm thực tế:
Đối với biến tần làm việc trong môi trường nhiệt độ cao (> 40°C) như xưởng đúc, lò gốm, tuổi thọ tụ điện giảm rất nhanh. Mình khuyên anh em nên kiểm tra tụ định kỳ 6 tháng/lần. Cách đơn giản nhất: Dùng đồng hồ đo dung lượng. Nếu dung lượng giảm > 20% so với giá trị ghi trên vỏ, nên thay ngay để tránh hỏng hóc nghiêm trọng hơn.
Tại sao điện áp DC Bus thường là 540VDC với nguồn 380V?
Nhiều bạn thắc mắc con số này. Giải thích đơn giản: Điện áp AC 380V là giá trị hiệu dụng (RMS). Điện áp đỉnh = 380 × √2 ≈ 537V. Sau khi chỉnh lưu và lọc, điện áp DC Bus ổn định ở khoảng 540VDC (có sụt áp nhỏ qua diode ≈ 2-3V).
2.3. Bộ Nghịch Lưu (Inverter)
Nếu bộ chỉnh lưu là "cửa vào" và DC Link là "kho năng lượng", thì bộ nghịch lưu chính là "bộ não" điều khiển công suất trong cấu tạo biến tần. Đây là khâu phức tạp và quan trọng nhất, quyết định chất lượng điều khiển tốc độ động cơ.
Cấu tạo bộ nghịch lưu:
Bộ nghịch lưu tiêu chuẩn cho động cơ 3 pha bao gồm 6 IGBT (Insulated Gate Bipolar Transistor) mắc theo cấu trúc 3 nhánh (hay còn gọi là 3-leg inverter). Mỗi nhánh có 2 IGBT: một IGBT trên nối với DC+ (cực dương DC Bus), một IGBT dưới nối với DC- (cực âm DC Bus). Giữa hai IGBT là điểm nối ra motor (U, V, W).
IGBT - Linh kiện công suất chủ đạo:
IGBT là sự kết hợp ưu điểm của MOSFET (điều khiển bằng điện áp, tốc độ chuyển mạch nhanh) và BJT (tổn thất dẫn thấp, dòng lớn). Đây là lý do IGBT trở thành tiêu chuẩn trong biến tần công nghiệp từ những năm 1990.
Thông số quan trọng của IGBT:
Điện áp Collector-Emitter (Vce): 600V, 1200V, 1700V
Dòng định mức (Ic): 10A - 600A tùy công suất biến tần
Tần số chuyển mạch: 2-20kHz
Thời gian đóng/mở: vài trăm nanosecond
Nguyên lý hoạt động:
Bộ nghịch lưu hoạt động dựa trên kỹ thuật điều chế độ rộng xung PWM (Pulse Width Modulation). Mạch điều khiển (thường là DSP hoặc FPGA) gửi tín hiệu điều khiển đến cổng Gate của 6 IGBT, bật/tắt chúng với tần số cao (carrier frequency thường 2-16kHz).
Bằng cách thay đổi độ rộng xung (duty cycle), bộ nghịch lưu tạo ra điện áp đầu ra có dạng bậc thang xấp xỉ sóng sin. Motor với cuộn dây có độ tự cảm cao sẽ tích phân các xung này thành dạng sóng sin gần như hoàn hảo.

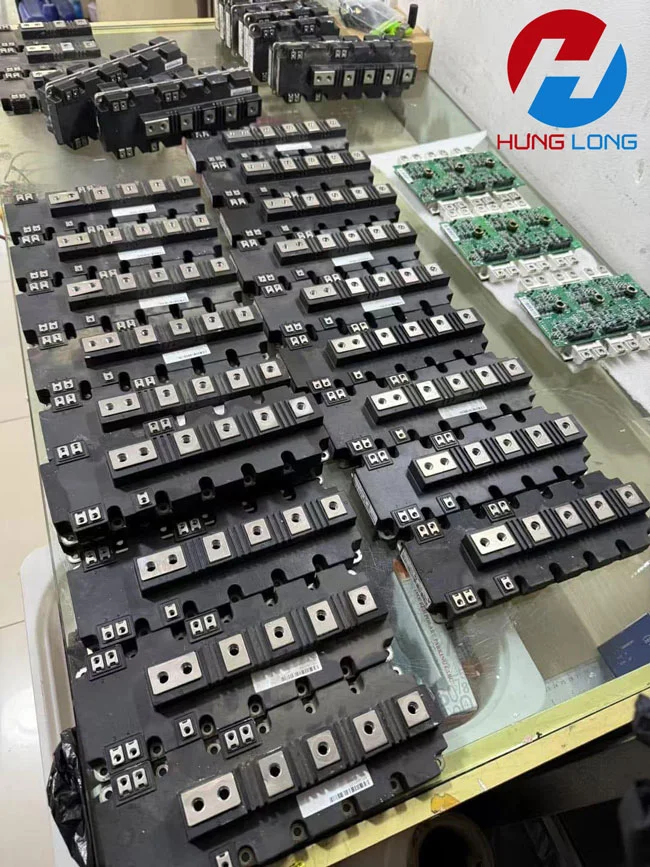

IGBT là phần quan trọng và thường hay phải thay thế nhất trong biến tần
Một vấn đề kỹ thuật quan trọng: Hai IGBT trên cùng một nhánh TUYỆT ĐỐI không được đóng đồng thời (nếu không sẽ short mạch DC Bus → nổ IGBT). Do đó, phải có khoảng thời gian chết (dead time) vài micro giây giữa lúc tắt IGBT trên và bật IGBT dưới (và ngược lại). Dead time thường set 2-5µs tùy loại IGBT.
Tần số chuyển mạch (Switching Frequency):
Tần số chuyển mạch càng cao, dạng sóng đầu ra càng mịn (ít hài sóng), motor chạy êm hơn, ít tiếng ồn hơn. Tuy nhiên:
Tần số cao → tổn thất chuyển mạch tăng → IGBT nóng hơn
Tần số cao → nhiễu điện từ EMI cao hơn
Thông thường:
Biến tần giá rẻ: 2-4kHz
Biến tần trung cấp: 4-8kHz
Biến tần cao cấp: 8-16kHz
Diode bay hồi (Freewheeling Diode):
Mắc song song ngược với mỗi IGBT là một diode nhanh (thường tích hợp sẵn trong module IGBT). Diode này có vai trò:
Cung cấp đường cho dòng điện cảm kháng của motor khi IGBT tắt
Hồi sinh năng lượng từ motor về DC Bus khi hãm
Lỗi thường gặp ở bộ nghịch lưu:
Bộ nghịch lưu là phần "yếu nhất" trong cấu tạo biến tần. Theo thống kê của HLAuto, hơn 60% lỗi biến tần liên quan đến IGBT và mạch driver.
IGBT chết cứng (short circuit):
Triệu chứng: Cầu chì hoặc CB đầu nguồn nổ ngay khi đóng điện
Nguyên nhân: Quá dòng, quá nhiệt, điện áp Gate không đúng
Cách kiểm tra: Đo C-E của IGBT, nếu thông 2 chiều = chết cứng
IGBT chết hở (open circuit):
Triệu chứng: Motor chạy yếu, rung giật, hoặc biến tần báo lỗi OC (overcurrent)
Nguyên nhân: Wire bonding đứt, chip bị crack do nhiệt độ
Triệu chứng: Một pha motor không chạy, hoặc biến tần báo lỗi SC (short circuit)
Nguyên nhân: IC driver hỏng, nguồn driver 15V hỏng, opto coupler hỏng
Cách kiểm tra: Đo điện áp Gate-Emitter khi biến tần chạy (phải có xung 0-15V)
💡 Case thực tế "kinh điển" tại HLAuto:
Tháng 7 năm ngoái, một khách hàng mang biến tần Mitsubishi 15kW về xưởng mình với triệu chứng: motor chạy được 5 phút thì biến tần báo OC (quá dòng) và dừng. Nhiều nơi báo phải thay board công suất giá 18 triệu.
Mình kiểm tra kỹ, phát hiện 1 trong 6 IGBT bị yếu (không hỏng hoàn toàn). Khi chạy tải, IGBT này nóng nhanh hơn các con còn lại, dẫn đến mất cân bằng dòng và kích hoạt bảo vệ OC. Thay module IGBT mới (loại Infineon 75A/1200V) giá 1.2 triệu, biến tần hoạt động trở lại bình thường. Khách hàng tiết kiệm được gần 17 triệu đồng.
Bảo vệ IGBT:
Do IGBT rất "nhạy cảm" với quá dòng và quá nhiệt, các biến tần hiện đại đều tích hợp nhiều lớp bảo vệ:
Bảo vệ quá dòng (OC - Overcurrent):
Cảm biến dòng Hall hoặc shunt resistor đo dòng thời gian thực
Ngưỡng thường set 150-200% dòng định mức
Thời gian phản ứng: vài micro giây
Bảo vệ ngắn mạch (SC - Short Circuit):
Đo điện áp Vce của IGBT khi đang dẫn
Nếu Vce tăng đột ngột → ngắn mạch → tắt IGBT ngay lập tức
Thời gian phản ứng: < 1µs
Bảo vệ quá nhiệt (OH - Overheat):
Cảm biến nhiệt độ (thermistor NTC) gắn trên tản nhiệt IGBT
Ngưỡng cảnh báo: 70-80°C
Ngưỡng tắt máy: 85-95°C
Tại sao IGBT dễ hỏng hơn các linh kiện khác?
IGBT làm việc trong điều kiện khắc nghiệt: chuyển mạch với tần số cao, dòng điện lớn, nhiệt độ cao. Ngoài ra, IGBT rất nhạy cảm với:
Nếu bộ nghịch lưu là "cơ bắp", thì mạch điều khiển chính là "bộ não" của biến tần. Đây là nơi thực hiện các thuật toán điều khiển phức tạp, xử lý tín hiệu cảm biến, giao tiếp với người dùng và bảo vệ toàn hệ thống.
Thành phần chính:
Vi xử lý trung tâm (CPU/DSP/FPGA):
Các biến tần hiện đại sử dụng:
MCU (Microcontroller): Biến tần giá rẻ, thường dùng ARM Cortex-M3/M4
DSP (Digital Signal Processor): Biến tần trung-cao cấp, như TMS320F28xx của Texas Instruments
FPGA: Biến tần cao cấp, đặc biệt là servo drive
Nhiệm vụ của CPU:
Tính toán thuật toán điều khiển (V/f, Vector control, DTC...)
Sinh xung PWM cho 6 IGBT
Đọc và xử lý tín hiệu từ cảm biến (dòng, áp, tốc độ)
Xử lý giao tiếp (RS485, Ethernet, Modbus, CANopen...)
Quản lý bảo vệ và fault logging
Điều khiển màn hình hiển thị và bàn phím
Mạch cách ly và driver IGBT:
Mạch điều khiển (5V, 3.3V) và mạch công suất (540VDC) phải được cách ly hoàn toàn để đảm bảo an toàn. Thông thường sử dụng:
Opto-coupler (quang điện trở): Truyền tín hiệu PWM từ CPU sang driver IGBT
Bootstrap circuit hoặc isolated DC/DC: Cung cấp nguồn 15V cho driver IGBT phía trên
Gate driver IC: Khuếch đại tín hiệu PWM từ mức logic (3.3V/5V) lên mức điều khiển Gate IGBT (0-15V)
Gate driver phổ biến:
IR2110, IR2113 (International Rectifier - nay là Infineon)
HCPL-316J (Broadcom)
TLP250 (Toshiba)
Cảm biến dòng điện:
Có 2 loại cảm biến dòng phổ biến trong cấu tạo biến tần:
a) Hall effect current sensor:
Ưu điểm: Cách ly điện hoàn toàn, tuyến tính tốt, băng thông rộng
Nhược điểm: Đắt tiền (50-200k/cái)
Hãng phổ biến: LEM, Honeywell, Allegro
Dùng trong biến tần trung-cao cấp
b) Shunt resistor:
Ưu điểm: Rẻ (vài nghìn đồng), độ chính xác cao
Nhược điểm: Tổn thất công suất, cần mạch khuếch đại và cách ly
Dùng trong biến tần giá rẻ
Cảm biến điện áp:
Đo điện áp DC Bus để:
Bảo vệ quá áp (OV): Vdc > 800V (biến tần 380V)
Bảo vệ thiếu áp (UV): Vdc < 400V (biến tần 380V)
Điều khiển động năng lượng (energy management)
Thường dùng mạch chia áp + op-amp + opto-coupler để cách ly.
Cảm biến nhiệt độ:
NTC thermistor: Gắn trên tản nhiệt IGBT
PTC thermistor: Đặt trong motor (motor protection)
Thermocouple: Dùng trong biến tần công suất lớn
Nguồn Switching Power Supply:
Mạch điều khiển cần nhiều mức điện áp khác nhau:
+15V: Driver IGBT
+5V: MCU, IC logic
+3.3V: MCU hiện đại, FPGA
+24V: Relay, contactor
±12V: Op-amp, mạch analog
Nguồn switching thường lấy từ DC Bus qua mạch flyback hoặc forward converter, có cách ly transformer.
Các chức năng bảo vệ quan trọng:
Một biến tần hiện đại có hàng chục chức năng bảo vệ:
Mã lỗi
Tên lỗi
Nguyên nhân
Ngưỡng
OC
Overcurrent
Quá dòng tức thời
200% In
OV
Overvoltage
Quá áp DC Bus
> 800VDC
UV
Undervoltage
Thiếu áp DC Bus
< 400VDC
OH
Overheat
Quá nhiệt IGBT
> 85°C
OL
Overload
Quá tải động cơ
> 120% In, > 60s
GF
Ground Fault
Chạm đất
> 50mA
SC
Short Circuit
Ngắn mạch đầu ra
Vce tăng đột ngột
PF
Phase Failure
Mất pha đầu vào/ra
Mất cân bằng > 20%
💡 Kinh nghiệm troubleshooting:
Khi biến tần báo lỗi, đừng vội thay thế linh kiện. Hãy phân tích nguyên nhân gốc rễ:
OC khi khởi động: Kiểm tra motor, cáp motor, acceleration time quá ngắn
OV khi dừng: Thời gian hãm quá ngắn, không có điện trở hãm
UV liên tục: Nguồn lưới yếu, diode chỉnh lưu hỏng, tụ giảm dung lượng
OH: Quạt tản nhiệt hỏng, bụi bẩn tích tụ, nhiệt độ môi trường cao
Case thực tế về lỗi "ma" khó tìm:
Tháng 4 năm ngoái, một công ty may ở Hưng Yên gọi mình đến xử lý biến tần Delta 3.7kW báo lỗi GF (ground fault - chạm đất) mỗi khi trời mưa. Họ đã thay 2 lần biến tần mới nhưng vẫn lỗi.
Mình đến kiểm tra, phát hiện vấn đề không phải ở biến tần mà ở motor. Do motor đặt ngoài trời, vỏ motor bị rỉ sét, nước mưa thấm vào làm giảm điện trở cách điện cuộn dây xuống < 1MΩ. Khi trời khô, điện trở cách điện tăng lên nên không báo lỗi. Giải pháp: sơn lại vỏ motor, chống thấm kín, và hạ thấp độ nhạy bảo vệ GF từ 50% xuống 30%. Sau đó không còn lỗi nữa.
Trong phần này, mình sẽ đi sâu vào chi tiết các linh kiện then chốt quyết định hiệu suất và độ tin cậy của biến tần. Hiểu rõ vai trò và cách kiểm tra từng linh kiện sẽ giúp anh em tự tin hơn khi sửa chữa.
3.1. IGBT - Linh Kiện Công Suất Chủ Đạo
IGBT (Insulated Gate Bipolar Transistor) là trái tim của mọi biến tần hiện đại. Đây là linh kiện bán dẫn công suất kết hợp ưu điểm của MOSFET và BJT.
Cấu trúc và nguyên lý hoạt động:
IGBT có 3 chân:
Collector (C): Nối với nguồn dương (DC+) hoặc âm (DC-) tùy vị trí
Emitter (E): Nối với điểm giữa (đầu ra motor) hoặc nguồn âm
Gate (G): Nhận tín hiệu điều khiển từ driver
Nguyên lý:
Khi Gate = 0V → IGBT tắt (blocking state) → không có dòng C-E
Khi Gate = +15V → IGBT bật (conducting state) → dòng chạy từ C đến E
Tại sao IGBT thay thế Thyristor và MOSFET?
Trong quá khứ, biến tần thế hệ đầu sử dụng Thyristor (SCR). Sau đó chuyển sang MOSFET, và cuối cùng là IGBT từ những năm 1990. Lý do:
So với Thyristor:
IGBT tắt được bằng tín hiệu Gate (turn-off capability) → không cần mạch commutation phức tạp
Tần số chuyển mạch cao hơn (2-20kHz so với vài trăm Hz)
Dạng sóng đầu ra mịn hơn nhiều
So với MOSFET:
IGBT chịu dòng lớn hơn với cùng kích thước chip
Điện áp cao hơn (1200V, 1700V so với 600V)
Tổn thất dẫn thấp hơn (Vce(sat) ≈ 2-3V)
Giá thành rẻ hơn ở công suất lớn
Các thông số quan trọng của IGBT:
Vce (Collector-Emitter Voltage):
600V: Biến tần 220V
1200V: Biến tần 380V (phổ biến nhất)
1700V: Biến tần 690V
Ic (Collector Current):
10-25A: Biến tần ≤ 2.2kW
30-75A: Biến tần 3.7-15kW
100-300A: Biến tần 18.5-75kW
400A: Biến tần ≥ 90kW
Vge (Gate-Emitter Voltage):
Điện áp điều khiển: 0V (tắt) / +15V (bật)
Điện áp tối đa: ±20V (vượt quá sẽ hỏng)
Tổn thất công suất:
Tổn thất dẫn: Pcon = Vce(sat) × Ic
Tổn thất chuyển mạch: Psw = f × (Eon + Eoff)
Tổng tổn thất: Ptotal = Pcon + Psw
Module IGBT:
Trong biến tần công nghiệp, IGBT thường được đóng gói dưới dạng module, bao gồm:
6 IGBT (hoặc 2, 4 IGBT tùy loại)
6 Diode bay hồi (freewheeling diode)
Thermistor NTC để đo nhiệt độ
Đế đồng để gắn với tản nhiệt
Hãng sản xuất IGBT uy tín:
Infineon (Đức) - dòng IKW, FF
Mitsubishi (Nhật) - dòng CM, PM
Fuji (Nhật) - dòng 2MBI
Semikron (Đức) - dòng SKM, SEMITRANS
ON Semiconductor - dòng NGB, NGA
Cách kiểm tra IGBT:
a) Kiểm tra nhanh bằng đồng hồ vạn năng:
Chế độ đo diode:
Đo Diode bay hồi:
Que đỏ vào E, que đen vào C → Thông (≈ 0.5-0.7V)
Đảo que → Hở (OL)
Nếu thông 2 chiều → IGBT chết cứng
Nếu hở 2 chiều → có thể diode hở hoặc IGBT hở
Đo G-E:
Đo 2 chiều đều phải hở (trở kháng vài MΩ)
Nếu thông hoặc trở kháng thấp → lớp cách điện bị đánh thủng
b) Kiểm tra chi tiết hơn (nếu có thiết bị):
Curve tracer: Vẽ đường cong đặc tính Ic-Vce
IGBT tester chuyên dụng: Đo Vce(sat), thời gian đóng/mở
Thermal camera: Kiểm tra phân bố nhiệt độ trên module
💡 Kinh nghiệm chọn IGBT thay thế:
Khi IGBT hỏng, anh em nên thay module nguyên con (cả 6 IGBT) thay vì chỉ thay 1-2 IGBT lẻ. Lý do:
Các IGBT làm việc đồng bộ, nếu 1 con hỏng thì các con còn lại cũng đã "mệt"
Module IGBT có chọn lựa đặc tính (matching) để phân phối dòng đều
Giá module nguyên con chỉ cao hơn 20-30% so với mua lẻ nhưng độ tin cậy cao hơn nhiều
Dấu hiệu IGBT sắp hỏng:
Biến tần chạy bình thường nhưng IGBT nóng bất thường (> 70°C ở tải nhẹ)
Thỉnh thoảng báo lỗi OC hoặc SC rồi tự reset
Tiếng ồn motor tăng lên (do switching không đều)
Đo Vce(sat) tăng cao (> 3.5V ở dòng định mức)
3.2. Tụ Điện Lọc Và Cuộn Kháng
Tụ điện lọc (Filter Capacitor):
Tụ điện là linh kiện có tuổi thọ ngắn nhất trong cấu tạo biến tần. Theo thống kê của mình, khoảng 25% lỗi biến tần liên quan đến tụ điện.
Loại tụ sử dụng:
Biến tần thường dùng tụ điện hóa nhôm (Aluminum Electrolytic Capacitor), đặc biệt là loại có tuổi thọ cao:
Snap-in type: Loại cắm, dùng cho biến tần nhỏ (≤ 5.5kW)
Screw terminal type: Loại vặn, dùng cho biến tần lớn (≥ 7.5kW)
Thông số quan trọng:
Dung lượng (C):
Công suất 0.75-2.2kW: 470-1000µF
Công suất 3.7-7.5kW: 1500-3300µF
Công suất ≥ 11kW: 4700-10000µF
Biến tần lớn thường mắc song song nhiều tụ
Điện áp định mức (Vr):
Biến tần 220V: 400V
Biến tần 380V: 450V hoặc 500V
Nguyên tắc: Vr ≥ 1.2 × Vdc làm việc
Dòng ripple (Ir):
Dòng AC chạy qua tụ, thường 50-100% dòng định mức biến tần
Xuất hiện tiếng kêu lạ từ motor (100Hz hoặc 120Hz)
💡 Bí quyết kéo dài tuổi thọ tụ điện:
Giảm nhiệt độ môi trường:
Lắp quạt thông gió tốt
Tránh đặt biến tần dưới ánh nắng trực tiếp
Giữ nhiệt độ < 40°C nếu có thể
Giảm stress điện áp:
Chọn tụ có điện áp định mức cao hơn
Tránh chạy biến tần ở điện áp lưới cao (> 420V)
Vệ sinh định kỳ:
Hút bụi trong tủ điện 3-6 tháng/lần
Bụi bẩn tích tụ làm giảm khả năng tản nhiệt
Cuộn kháng (Reactor/Choke):
Cuộn kháng là cuộn dây đồng quấn trên lõi thép, tạo độ tự cảm (L). Có 2 loại:
1. Cuộn kháng AC (Input Reactor):
Mắc ở phía đầu vào biến tần (trước bộ chỉnh lưu)
Độ tự cảm: 3-5% (tính trên impedance nguồn)
Vai trò:
Giảm dòng hài bậc cao lên lưới điện
Bảo vệ biến tần khỏi sét đánh, quá áp thoáng qua
Cân bằng dòng khi nhiều biến tần chạy chung nguồn
Giảm dòng đột biến khi đóng nguồn (inrush current)
2. Cuộn kháng DC (DC Reactor/Choke):
Mắc ở mạch DC Link (giữa bộ chỉnh lưu và tụ lọc)
Độ tự cảm: 0.5-5mH tùy công suất
Vai trò:
Giảm ripple điện áp DC Bus
Giảm dòng hài vào lưới điện
Tăng hệ số công suất (từ 0.75 lên 0.85-0.9)
Bảo vệ tụ điện khỏi dòng xung lớn
Khi nào cần dùng cuộn kháng?
Bắt buộc: Biến tần ≥ 22kW, hoặc khi nguồn điện yếu
Khuyến nghị: Khi có nhiều thiết bị điện tử nhạy cảm chung lưới
Tùy chọn: Biến tần < 7.5kW, nguồn ổn định
3.3. IC Điều Khiển Và Cảm Biến
IC vi xử lý trung tâm:
Đây là "bộ não" của biến tần, thực hiện các thuật toán điều khiển phức tạp. Các IC phổ biến:
1. Microcontroller (MCU):
ARM Cortex-M3/M4: STM32F103, STM32F407
Renesas RX: RX62T, RX63T
NXP LPC: LPC1768, LPC4088
Dùng trong biến tần phổ thông, có sẵn PWM generator, ADC, giao tiếp ngoại vi
2. Digital Signal Processor (DSP):
TI TMS320F28xx: F28335, F28069, F28379
Analog Devices ADSP: BF533, BF537
Dùng trong biến tần cao cấp, tính toán nhanh hơn MCU 3-5 lần
3. FPGA:
Xilinx Spartan/Artix: Spartan-6, Artix-7
Intel (Altera) Cyclone: Cyclone IV, Cyclone V
Dùng trong servo drive, inverter cao tần, xử lý song song
IC Driver IGBT:
Là cầu nối giữa tín hiệu logic (3.3V/5V) và Gate IGBT (15V). IC phổ biến:
1. Half-bridge driver:
IR2110/IR2113 (Infineon): 600V, 2A, rất phổ biến
UCC27211 (TI): 4A, tốc độ cao
HCPL-316J (Broadcom): Có cách ly quang
2. Three-phase driver:
IR2130 (Infineon): Driver 3 pha tích hợp
MC33035 (NXP): Driver + position decoder
Dùng trong biến tần nhỏ (< 1kW)
3. Isolated gate driver:
Si823x (Silicon Labs): Cách ly điện dung
ADuM4135 (Analog Devices): Cách ly từ
Độ tin cậy cao, không bị ảnh hưởng dV/dt
Cảm biến dòng điện:
1. Hall Effect Current Sensor:
Nguyên lý: Dòng điện qua dây dẫn tạo từ trường, cảm biến Hall đo từ trường và chuyển thành điện áp tỷ lệ.
Ưu điểm:
Cách ly điện hoàn toàn (đến vài kV)
Đo được cả DC và AC
Tuyến tính tốt (< 1% sai số)
Băng thông rộng (DC - 100kHz)
Nhược điểm:
Giá thành cao (50-200k/cái)
Nhạy cảm với từ trường ngoài
Cần nguồn nuôi ±15V hoặc +5V
Hãng phổ biến:
LEM: LA, LTS, LF series
Honeywell: CSLA, CSNX series
Allegro: ACS712, ACS758
2. Shunt Resistor + Op-amp:
Nguyên lý: Dòng chạy qua điện trở shunt (0.001-0.01Ω), đo điện áp rơi trên shunt (V = I × R), khuếch đại bằng op-amp.
Ưu điểm:
Rẻ tiền (vài nghìn đồng)
Độ chính xác rất cao (< 0.5%)
Không nhạy cảm từ trường
Nhược điểm:
Tổn thất công suất (P = I² × R)
Cần mạch cách ly (opto hoặc isolated amplifier)
Chỉ đo được AC tần số thấp
Cảm biến điện áp:
1. Voltage Divider + Isolation:
Mạch chia áp (R1, R2) + opto-coupler hoặc isolated amplifier. Đơn giản, rẻ tiền, dùng phổ biến trong biến tần.
2. Hall Effect Voltage Sensor:
Như LEM LV, CV series. Chính xác cao, cách ly tốt, nhưng đắt tiền. Dùng trong biến tần cao cấp.
Cảm biến nhiệt độ:
1. NTC Thermistor:
Điện trở giảm khi nhiệt độ tăng. Thường có các giá trị:
10kΩ @ 25°C (phổ biến nhất)
5kΩ @ 25°C
50kΩ @ 25°C
Đặt sát module IGBT để đo nhiệt độ junction.
2. PTC Thermistor:
Điện trở tăng đột ngột khi vượt ngưỡng nhiệt độ. Dùng để bảo vệ motor (đặt trong cuộn dây motor).
3. Thermocouple (K, J type):
Dùng trong biến tần công suất rất lớn (> 200kW), đo nhiệt độ tản nhiệt, nhiệt độ môi trường.
💡 Kinh nghiệm sửa chữa liên quan đến IC và cảm biến:
Case 1: IC driver hỏng
Tháng 3 năm ngoái, một biến tần Schneider 5.5kW chạy 2 pha, thiếu 1 pha. Kiểm tra thấy IGBT còn tốt, nhưng không có tín hiệu ở Gate. Thay IC IR2110 (giá 15k/cái), biến tần hoạt động trở lại.
Case 2: Cảm biến Hall hỏng
Biến tần Delta 11kW liên tục báo lỗi OC (quá dòng) dù không có tải. Đo dòng thực tế bằng ampe kìm chỉ 2A, nhưng cảm biến Hall báo 15A. Thay cảm biến LEM LA 55-P (giá 120k), biến tần chạy bình thường.
Case 3: NTC thermistor hỏng
Biến tần Yaskawa V1000 báo lỗi OH (overheat) ngay khi bật nguồn, dù IGBT còn lạnh. Đo thermistor thấy điện trở vô cùng lớn (hở mạch). Thay thermistor 10kΩ (giá 5k), lỗi mất.
4. Nguyên Lý Điều Khiển Tốc Độ Động Cơ Bằng Biến Tần
Sau khi hiểu rõ cấu tạo biến tần và các linh kiện quan trọng, giờ mình sẽ giải thích cách biến tần điều khiển tốc độ động cơ. Có nhiều phương pháp điều khiển, nhưng phổ biến nhất là V/f control (Scalar control) và Vector control.
4.1. Phương Pháp V/f Control
V/f control (hay còn gọi là Scalar control) là phương pháp điều khiển đơn giản và phổ biến nhất, chiếm khoảng 80-90% ứng dụng biến tần trong công nghiệp.
Nguyên lý cơ bản:
Từ thông trong động cơ không đồng bộ tỷ lệ với V/f (điện áp/tần số):
Φ ∝ V / f
Để giữ từ thông không đổi (tức mô-men không đổi), cần giữ tỷ số V/f = const khi thay đổi tần số.
Ví dụ:
Động cơ định mức: 380V / 50Hz → V/f = 7.6 V/Hz
Khi chạy ở 25Hz → Điện áp = 25 × 7.6 = 190V
Khi chạy ở 60Hz → Điện áp = 60 × 7.6 = 456V
Đường cong V/f:
Thực tế, để bù điện trở cuộn dây stator, đường cong V/f có 3 đoạn:
1. Vùng tần số thấp (0-5Hz) - Boost voltage:
Ở tần số rất thấp, tổn thất trên điện trở stator chiếm tỷ lệ lớn. Cần tăng điện áp (boost) để động cơ có đủ mô-men khởi động.
Manual boost: Người dùng set (thường 5-15%)
Auto boost: Biến tần tự động điều chỉnh theo tải
2. Vùng tần số định mức (5Hz-50Hz) - Constant torque:
Giữ V/f = const → từ thông không đổi → mô-men không đổi. Đây là vùng làm việc chính.
3. Vùng tần số cao (50Hz-120Hz) - Field weakening:
Không thể tăng điện áp vượt quá định mức motor (380V). Khi f > 50Hz, giữ V = 380V → V/f giảm → từ thông giảm → mô-men giảm.
Vùng này gọi là "yếu từ" (field weakening), tốc độ tăng nhưng công suất gần không đổi (P = M × ω, M giảm, ω tăng).
Ưu điểm của V/f control:
✅ Đơn giản, dễ thực hiện
✅ Không cần cảm biến tốc độ (encoder)
✅ Ổn định với nhiều loại tải
✅ Giá thành rẻ
Nhược điểm:
❌ Độ chính xác tốc độ thấp (± 2-3%)
❌ Phản ứng động chậm (response time > 100ms)
❌ Mô-men thấp tốc độ kém
❌ Không phù hợp với tải yêu cầu mô-men chính xác
Ứng dụng phù hợp:
Bơm ly tâm, quạt gió
Băng tải, cầu trục
Máy nén khí, máy bơm chân không
Máy cắt, máy nghiền (không yêu cầu cao)
💡 Kinh nghiệm setting tham số V/f:
1. Boost voltage (tham số thường ký hiệu P03, P104...):
Tải nhẹ (bơm, quạt): 0-5%
Tải trung bình (băng tải): 5-10%
Tải nặng (máy nén, máy nghiền): 10-15%
Lưu ý: Boost quá cao → motor nóng, lãng phí điện
2. V/f curve selection:
Linear V/f: Tải moment không đổi (băng tải, máy cắt)
Square V/f (V ∝ f²): Tải bơm, quạt (moment ∝ n²)
Custom V/f: Tải đặc biệt, người dùng tự định nghĩa
3. Slip compensation:
Bù độ trượt để cải thiện độ chính xác tốc độ. Thường set 2-5% tần số định mức.
Case thực tế:
Một xưởng dệt ở Nam Định sử dụng biến tần 7.5kW điều khiển motor kéo sợi. Ban đầu họ set V/f curve = Linear, nhưng motor thường bị giật khi tăng tải. Mình tư vấn chuyển sang Custom V/f với boost 12% ở vùng 0-10Hz. Sau đó motor chạy ổn định hơn, không còn giật nữa.
4.2. Điều Chế Độ Rộng Xung PWM
PWM (Pulse Width Modulation - Điều chế độ rộng xung) là kỹ thuật cốt lõi để biến tần tạo ra điện áp AC từ nguồn DC.
Nguyên lý PWM:
Thay vì tạo điện áp AC bằng cách thay đổi biên độ liên tục (rất khó với nguồn DC), PWM tạo ra chuỗi xung có biên độ cố định (Vdc) nhưng độ rộng xung thay đổi.
Các bước:
Sóng mang (Carrier): Tín hiệu tam giác tần số cao (2-16kHz)
Sóng điều chế (Modulation): Tín hiệu sin tần số thấp (0-120Hz, tần số đầu ra mong muốn)
So sánh: Mỗi khi sóng sin > sóng tam giác → IGBT bật, ngược lại → IGBT tắt
Kết quả: Chuỗi xung có độ rộng thay đổi theo hình sin
Tần số sóng mang (Carrier Frequency):
Đây là thông số quan trọng, ảnh hưởng đến chất lượng đầu ra và hiệu suất.
Tần số cao (8-16kHz):
✅ Dạng sóng mịn, ít hài sóng
✅ Motor chạy êm, tiếng ồn thấp
✅ Moment ripple thấp
❌ Tổn thất switching tăng
❌ IGBT nóng hơn
❌ Hiệu suất giảm 1-3%
❌ EMI cao hơn
Tần số thấp (2-4kHz):
✅ Tổn thất switching thấp
✅ Hiệu suất cao
✅ IGBT mát hơn
❌ Dạng sóng gồ ghề
❌ Motor kêu to (tiếng gầm đặc trưng)
❌ Moment ripple cao
Khuyến nghị:
Motor nhỏ (< 3.7kW): 8-12kHz
Motor trung (3.7-30kW): 4-8kHz
Motor lớn (> 30kW): 2-4kHz
Chỉ số điều chế (Modulation Index):
m = Vsine_peak / Vtriangle_peak
m < 1: Vùng điều chế tuyến tính (linear modulation)
m ≥ 1: Vùng quá điều chế (overmodulation)
Vùng quá điều chế cho phép tăng điện áp đầu ra lên 15% nhưng tăng hài sóng.
Các phương pháp PWM nâng cao:
1. SPWM (Sinusoidal PWM):
Phương pháp cơ bản, sóng điều chế là sin chuẩn
THD ≈ 30-50%
2. SVPWM (Space Vector PWM):
Sử dụng không gian vector, tối ưu hơn SPWM
Tăng điện áp đầu ra 15% (so với SPWM)
THD ≈ 20-30%
Dùng phổ biến trong biến tần cao cấp
3. DPWM (Discontinuous PWM):
Giảm số lần switching
Giảm tổn thất 20-30% so với SPWM
Dùng trong biến tần công suất lớn
💡 Kinh nghiệm setting tần số PWM:
Case 1: Biến tần Delta 3.7kW điều khiển motor cũ (>10 năm). Mặc định PWM 8kHz, motor kêu to. Giảm PWM xuống 4kHz, motor vẫn kêu nhưng chấp nhận được. Lý do: Motor cũ, vòng cách điện yếu, tần số cao gây nhiều.
Case 2: Biến tần 22kW chạy máy nén khí, IGBT thường nóng > 80°C. Giảm PWM từ 6kHz xuống 3kHz, nhiệt độ giảm xuống còn 65°C. Motor kêu to hơn một chút nhưng vẫn chấp nhận được trong môi trường xưởng công nghiệp.
Để hiểu rõ hơn về nguyên lý và cấu tạo biến tần, mình sẽ so sánh biến tần với các thiết bị điều khiển động cơ khác để anh em thấy được ưu nhược điểm và lựa chọn phù hợp.

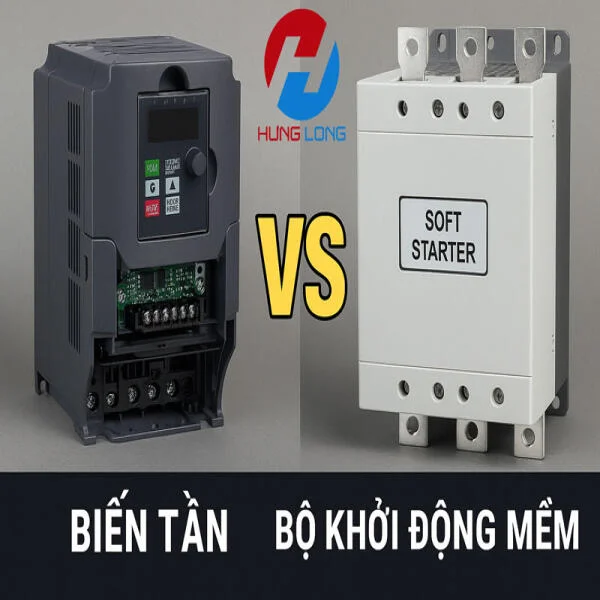

5.1. Biến Tần vs Bộ Khởi Động Mềm
Đây là câu hỏi mà nhiều khách hàng hay hỏi mình: "Khi nào dùng biến tần, khi nào dùng soft starter?". Cả hai đều giúp khởi động động cơ êm ái, nhưng cấu tạo và chức năng hoàn toàn khác nhau.
Bảng so sánh chi tiết:
Tiêu chí
Biến Tần (VFD)
Bộ Khởi Động Mềm (Soft Starter)
Nguyên lý hoạt động
Chuyển đổi AC→DC→AC, thay đổi tần số
Điều chỉnh góc mở Thyristor, giảm điện áp khởi động
Cấu tạo chính
Chỉnh lưu + DC Link + Nghịch lưu (IGBT)
6 Thyristor (SCR) mắc ngược song song
Điều khiển tốc độ
Có (0-120Hz liên tục)
Không (chỉ full speed)
Tiết kiệm điện
Rất tốt (20-60% tùy tải)
Không tiết kiệm (chỉ giảm xung khi khởi động)
Dòng khởi động
50-100% In
200-400% In (thấp hơn DOL)
Mô-men khởi động
150-180% Mn
30-70% Mn
Giá thành
Cao (1.5-3 lần soft starter)
Thấp
Độ phức tạp
Cao, cần kiến thức chuyên sâu
Đơn giản
Bảo trì
Phức tạp hơn, cần thay tụ định kỳ
Đơn giản, ít hỏng hóc
Hài sóng
Cao (cần filter)
Thấp hơn VFD
Ứng dụng phù hợp
Cần điều tốc, tải biến đổi, cần tiết kiệm điện
Chỉ cần khởi động êm, full speed, motor công suất lớn
Khi nào nên dùng Biến Tần?
✅ Cần điều chỉnh tốc độ liên tục (bơm, quạt, băng tải)
✅ Tải thay đổi thường xuyên
✅ Yêu cầu tiết kiệm điện năng
✅ Cần điều khiển chính xác (PID control)
✅ Khởi động/dừng thường xuyên
Khi nào nên dùng Soft Starter?
✅ Motor chạy full speed (bơm nước cấp, quạt thông gió công nghiệp)
✅ Motor công suất lớn (>100kW) chỉ cần khởi động êm
✅ Ngân sách hạn chế
✅ Môi trường khắc nghiệt (nhiệt độ cao, bụi bẩn, độ ẩm cao)
✅ Không yêu cầu tiết kiệm điện
💡 Case thực tế từ HLAuto:
Một nhà máy sản xuất nước đóng chai ở Hà Nam có hệ thống bơm nước 45kW. Ban đầu họ định dùng biến tần (giá 42 triệu). Mình tư vấn: "Bơm anh chạy 24/7 ở full speed phải không? Không cần điều tốc đúng không?". Họ xác nhận đúng. Mình khuyên dùng soft starter (giá 18 triệu) là đủ. Khách hàng tiết kiệm được 24 triệu, và soft starter hoạt động rất tốt đến hiện tại (3 năm rồi).
Ngược lại, một xưởng gỗ ở Bình Dương dùng soft starter cho hệ thống hút bụi 15kW. Họ phàn nàn "điện giật lên trần, quạt chạy quá mạnh". Mình đến kiểm tra, thấy họ chỉ cần 60-70% công suất quạt là đủ. Thay bằng biến tần, giảm tốc độ xuống 40Hz (80% tốc độ định mức), tiết kiệm điện ngay 9 triệu/tháng. Vốn đầu tư 26 triệu, thu hồi trong 3 tháng.
Kết luận: Không có thiết bị nào "tốt nhất", chỉ có thiết bị "phù hợp nhất". Hiểu rõ nguyên lý và cấu tạo biến tần giúp anh em tư vấn đúng cho khách hàng.

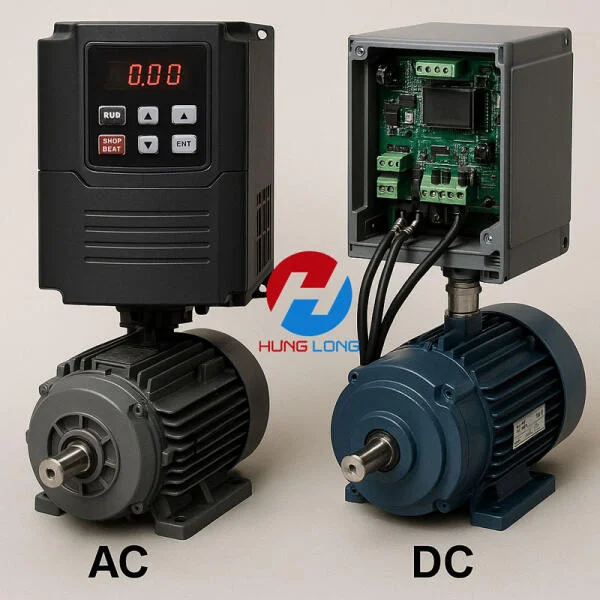

5.2. Biến Tần Cho Động Cơ AC Và DC
Biến tần AC (AC Drive):
Đây là loại phổ biến nhất (>95% thị trường), dùng để điều khiển động cơ AC không đồng bộ (Induction Motor) và động cơ AC đồng bộ (Synchronous Motor).
Cấu tạo: Đã phân tích chi tiết ở phần 2 (AC→DC→AC)
Ưu điểm:
Motor AC rẻ, bền, bảo trì ít
Hiệu suất cao (88-95%)
Phạm vi công suất rộng (0.2-1000kW)
Nhược điểm:
Điều khiển phức tạp hơn DC
Cần thuật toán vector control cho ứng dụng yêu cầu cao
Biến tần DC (DC Drive):
Dùng để điều khiển động cơ DC (motor một chiều). Hiện nay ít phổ biến hơn, chỉ còn trong các ứng dụng đặc biệt.
Cấu tạo:
Loại 1: Thyristor converter (AC→DC điều chỉnh được)
Loại 2: Chopper (DC→DC, PWM điều khiển)
Ưu điểm:
Điều khiển đơn giản, phản ứng nhanh
Mô-men khởi động rất cao
Điều tốc tuyến tính, chính xác
Nhược điểm:
Motor DC đắt, cần bảo trì chổi than
Không chịu được môi trường khắc nghiệt
Công suất hạn chế (thường <100kW)
Khi nào còn dùng biến tần DC?
Máy in báo, máy in bao bì (cần tốc độ ổn định cao)
Cẩu trục, palăng (cần mô-men khởi động lớn)
Máy kéo sợi dệt (cần đồng bộ chính xác)
Thiết bị cũ đã có sẵn motor DC
Xu hướng hiện nay: Ngày càng ít người dùng biến tần DC, thay bằng biến tần AC + motor AC với vector control (cho hiệu suất tương đương hoặc tốt hơn).
IGBT (Insulated Gate Bipolar Transistor) đã được đề cập nhiều ở phần trước, nhưng ở đây mình muốn nhấn mạnh vai trò "then chốt" của nó trong sự phát triển của biến tần hiện đại.
Lịch sử phát triển:
Thế hệ 1 (1960s-1980s): Thyristor (SCR) - biến tần cồng kềnh, giá đắt, tần số thấp
Thế hệ 2 (1980s-1990s): BJT, GTO - cải thiện nhưng vẫn chưa tối ưu
Thế hệ 3 (1990s-nay): IGBT - cách mạng hóa biến tần, phổ biến rộng rãi
Thế hệ 4 (tương lai): SiC MOSFET, GaN HEMT - hiệu suất cao hơn, nhưng còn đắt
Tại sao IGBT "thống trị" biến tần?
Điều khiển đơn giản: Chỉ cần điện áp Gate 0-15V (như MOSFET), không cần dòng lớn (như BJT)
Tốc độ chuyển mạch cao: Switching time vài trăm ns, cho phép PWM tần số 2-16kHz
Tổn thất thấp: Vce(sat) chỉ 2-3V, thấp hơn nhiều so với MOSFET ở điện áp cao
Chịu dòng lớn: Một IGBT module có thể chịu 600-800A, phù hợp biến tần công suất lớn
Độ tin cậy cao: Tuổi thọ >100,000 giờ nếu làm mát tốt
Giá thành hợp lý: Rẻ hơn GTO, rẻ hơn nhiều so với SiC
Cấu trúc IGBT module trong biến tần:
Một module IGBT thông thường gồm:
┌─────────────────────────────────────┐
│ DC+ (Collector chung) │
├─────────────────────────────────────┤
│ U V W (3 nhánh đầu ra) │
│ ↓ ↓ ↓ │
│ [Q1] [Q3] [Q5] ← IGBT trên │
│ │ │ │ │
│ [D1] [D3] [D5] ← Diode bay hồi │
│ │ │ │ │
│ ├────┼────┼──→ Motor U, V, W │
│ │ │ │ │
│ [Q2] [Q4] [Q6] ← IGBT dưới │
│ [D2] [D4] [D6] ← Diode bay hồi │
│ ↓ ↓ ↓ │
├─────────────────────────────────────┤
│ DC- (Emitter chung) │
└─────────────────────────────────────┘
│ [NTC] ← Cảm biến nhiệt độ │
└─────────────────────────────────────┘
Bảo vệ IGBT - Rất quan trọng:
IGBT rất "nhạy cảm", dễ hỏng nếu không có bảo vệ tốt:
1. Bảo vệ quá dòng:
Cảm biến dòng đo real-time
Ngưỡng: 150-200% In
Phản ứng: Tắt IGBT trong vài µs
2. Bảo vệ quá nhiệt:
NTC thermistor trên tản nhiệt
Cảnh báo: 70-80°C
Tắt máy: 85-95°C
3. Bảo vệ ngắn mạch:
Đo Vce khi IGBT đang ON
Nếu Vce tăng cao → SC → tắt ngay
Phản ứng: <1µs (rất nhanh)
4. Bảo vệ quá áp Gate:
Diode Zener 18-20V song song với Gate
Điện áp Gate max: ±20V
5. Snubber circuit:
RC snubber hoặc RCD snubber
Bảo vệ khỏi dV/dt và spike điện áp
💡 Kinh nghiệm kéo dài tuổi thọ IGBT:
Làm mát tốt:
Tản nhiệt phải đủ lớn (0.1-0.5°C/W tùy công suất)
Keo tản nhiệt phải đủ và đều
Quạt tản nhiệt hoạt động tốt
Tránh quá tải:
Không chạy quá 100% dòng định mức liên tục
Cho phép quá tải 120% chỉ trong thời gian ngắn (<1 phút)
Môi trường sạch:
Bụi bẩn làm giảm tản nhiệt
Vệ sinh định kỳ 3-6 tháng
Nguồn điện ổn định:
Tránh dao động điện áp lưới >±10%
Nếu lưới yếu, dùng AVR hoặc ổn áp
Xu hướng tương lai - SiC IGBT:
Silicon Carbide (SiC) IGBT là thế hệ mới:
Chịu nhiệt cao hơn (175°C vs 150°C)
Tần số switching cao hơn (50-100kHz)
Tổn thất thấp hơn 50%
Nhưng giá đắt gấp 5-10 lần
Hiện dùng trong biến tần cao cấp (servo drive, EV inverter). Dự kiến 5-10 năm nữa sẽ phổ biến hơn.
Phần này rất thực tế, dựa trên kinh nghiệm hơn 2000 ca sửa chữa biến tần tại HLAuto. Mình sẽ liệt kê các lỗi phổ biến nhất, nguyên nhân và cách xử lý.
8.1. Lỗi Do Bộ Chỉnh Lưu
Lỗi: Biến tần không lên nguồn, LED không sáng
Nguyên nhân:
Diode chỉnh lưu chết cứng (short circuit)
Cầu chì nổ
Cuộn kháng AC hỏng
Cách kiểm tra:
Ngắt nguồn, chờ 5 phút
Đo điện trở DC Bus (DC+ và DC-), nếu thông (<10Ω) → diode chết cứng
Tháo diode ra, đo từng con
Cách xử lý:
Thay diode hỏng (nếu chỉ 1-2 con)
Thay cả cầu diode (nếu nhiều con hỏng)
Kiểm tra nguyên nhân gốc: quá áp lưới, sét đánh?
Chi phí:
Diode lẻ: 20-50k/con
Cầu diode: 150-500k tùy công suất
8.2. Lỗi Do Tụ Điện
Lỗi: Báo lỗi UV (Undervoltage) - Thiếu áp DC Bus
Triệu chứng:
Biến tần lên nguồn nhưng báo UV ngay khi ấn RUN
Hoặc chạy được vài phút rồi báo UV
Nguyên nhân:
Tụ điện giảm dung lượng (> 20%)
Tụ điện chết hoàn toàn (hở mạch)
Diode chỉnh lưu hở 1-2 con
Cách kiểm tra:
Đo điện áp DC Bus (biến tần 380V phải đạt 520-540VDC)
Nếu < 500VDC → nghi ngờ tụ điện
Tháo tụ, đo dung lượng bằng LCR meter
Quan sát tụ: phồng, chảy dịch → chắc chắn hỏng
Cách xử lý:
Thay tụ mới cùng thông số (hoặc cao hơn)
Nếu tụ mắc song song, nên thay cả cụm
Chi phí:
Tụ 470µF/400V: 30-80k
Tụ 3300µF/450V: 150-300k
Lỗi: Báo lỗi OV (Overvoltage) - Quá áp DC Bus
Nguyên nhân:
Điện áp lưới cao (> 420V)
Năng lượng tái sinh từ motor khi hãm (không có điện trở hãm)
Tụ điện hỏng (ESR cao)
Cách xử lý:
Kiểm tra điện áp lưới, nếu > 420V → dùng AVR
Thời gian hãm tăng lên (từ 5s → 10-15s)
Lắp thêm điện trở hãm (braking resistor) nếu hãm thường xuyên
8.3. Lỗi Do IGBT
Lỗi: Báo OC (Overcurrent) - Quá dòng
Triệu chứng:
Báo OC ngay khi khởi động
Hoặc chạy được 1-2 phút rồi OC
Nguyên nhân:
IGBT yếu hoặc hỏng 1 con
Motor chạm đất, ngắn mạch
Cáp motor quá dài (> 50m)
Thời gian tăng tốc (acceleration time) quá ngắn
Cách kiểm tra:
Ngắt motor, chạy không tải → nếu vẫn OC → IGBT hỏng
Đo cách điện motor (phải > 1MΩ)
Đo IGBT: Đo C-E từng con, tìm con bất thường
Cách xử lý:
Thay module IGBT
Kiểm tra và sửa motor nếu cần
Tăng acceleration time
Giảm tần số PWM (từ 8kHz → 4kHz) để giảm nhiễu
Chi phí:
Module IGBT 10-25A: 200-500k
Module IGBT 50-75A: 800k-1.5 triệu
Module IGBT 100-200A: 2-5 triệu
Lỗi: Báo SC (Short Circuit) - Ngắn mạch
Nguyên nhân:
IGBT chết cứng (2 IGBT cùng nhánh đóng cùng lúc)
Driver IGBT hỏng (gate signal sai)
Dead time không đủ
Motor ngắn mạch, đấu sai pha
Cách kiểm tra:
Đo C-E của 6 IGBT, tìm con short
Ngắt motor, chạy không tải
Đo điện áp Gate khi chạy (phải có xung 0-15V)
Cách xử lý:
Thay module IGBT
Thay IC driver nếu cần
Kiểm tra mạch logic board
Chi phí: Tương tự lỗi OC
8.4. Lỗi Do Bo Mạch Điều Khiển
Lỗi: Biến tần không nhận lệnh, màn hình không hiển thị
Nguyên nhân:
Nguồn switching 5V, 15V, 24V hỏng
IC vi xử lý chính hỏng
EEPROM lỗi dữ liệu
Cách kiểm tra:
Đo các nguồn: +5V, +15V, +24V, -15V
Đo dao động ở chân crystal của MCU
Đọc log lỗi (nếu có cổng debug)
Cách xử lý:
Thay nguồn switching
Thay IC nguồn (TOP, TNY, LNK series)
Nếu MCU hỏng → phải thay board điều khiển
Chi phí:
IC nguồn switching: 20-50k
Board điều khiển: 1.5-8 triệu tùy model
Lỗi: Tham số bị mất, reset về mặc định
Nguyên nhân:
EEPROM hỏng hoặc hết tuổi thọ (thường 100,000 lần ghi)
Pin CR2032 (nếu có) hết
Cách xử lý:
Thay EEPROM (24C02, 24C08...)
Thay pin CR2032
Backup tham số thường xuyên
8.5. Lỗi "Ma" - Khó Tìm Nguyên Nhân
Case 1: Biến tần chạy bình thường ban ngày, lỗi ban đêm
Nguyên nhân: Điện áp lưới thay đổi theo giờ. Ban ngày nhiều xưởng hoạt động → áp thấp, ban đêm ít → áp cao → OV.
Giải pháp: Lắp AVR hoặc set ngưỡng OV cao hơn.
Case 2: Biến tần lỗi OC chỉ khi trời mưa
Nguyên nhân: Độ ẩm cao → điện trở cách điện motor giảm → dòng rò tăng.
Giải pháp: Kiểm tra motor, sấy khô cuộn dây, sơn cách điện lại.
Case 3: Biến tần lỗi khi máy hàn hoạt động
Nguyên nhân: Nhiễu EMI từ máy hàn → cảm biến dòng/áp nhận tín hiệu sai.
Giải pháp:
Chạy riêng nguồn cho biến tần
Lắp filter EMI
Dùng cáp motor có shield
💡 Bảng tra cứu nhanh lỗi biến tần:
Mã lỗi
Triệu chứng
Linh kiện nghi ngờ
Cách kiểm tra nhanh
Không lên nguồn
LED tắt
Diode chỉnh lưu, cầu chì
Đo DC Bus có thông không
UV
Báo thiếu áp
Tụ điện, diode
Đo điện áp DC Bus
OV
Báo quá áp
Tụ điện, nguồn lưới cao
Đo điện áp lưới, DC Bus
OC
Báo quá dòng
IGBT, motor, cáp
Chạy không tải, đo motor
SC
Báo ngắn mạch
IGBT, driver
Đo IGBT, đo Gate signal
OH
Báo quá nhiệt
Quạt, tản nhiệt, NTC
Đo nhiệt độ, kiểm tra quạt
GF
Báo chạm đất
Motor, cáp motor
Đo cách điện motor
PF
Mất pha
Nguồn vào, đầu ra
Đo 3 pha nguồn, motor
9. Kinh Nghiệm Thực Tế Khi Làm Việc Với Biến Tần
Phần này mình sẽ chia sẻ những bí kíp thực chiến giúp anh em tự tin hơn khi làm việc với biến tần. Đây là kinh nghiệm mình tích lũy sau 10 năm trong nghề.
9.1. Kiểm Tra Định Kỳ - Maintenance
Mỗi 3 tháng:
✅ Vệ sinh bụi bẩn:
Dùng máy hút bụi hoặc máy thổi khí nén
Đặc biệt chú ý khe tản nhiệt, quạt
KHÔNG dùng nước hoặc dung môi hóa học
✅ Kiểm tra quạt tản nhiệt:
Quạt phải quay êm, không kêu
Nếu kêu răng rắc → tra dầu hoặc thay mới
Quạt hỏng → IGBT nóng → hỏng IGBT (mất vài triệu)
✅ Siết chặt đầu cos:
Đầu cos nguồn, motor thường bị lỏng do rung động
Dùng tuốc vít thử độ chặt
Đầu cos lỏng → tiếp xúc kém → phát nhiệt → cháy
Mỗi 6 tháng:
✅ Kiểm tra tụ điện:
Quan sát bằng mắt: phồng, chảy?
Đo ESR nếu có thiết bị
Tụ > 5 năm tuổi → nên thay phòng ngừa
✅ Kiểm tra điện áp DC Bus:
Đo khi không tải: biến tần 380V phải đạt 520-540VDC
Nếu < 510VDC → tụ yếu hoặc diode hỏng
✅ Backup tham số:
Dùng keypad copy tham số ra thẻ nhớ
Hoặc chụp ảnh màn hình các tham số quan trọng
Lưu trữ an toàn
Mỗi 1 năm:
✅ Đại tu, vệ sinh tổng thể:
Tháo vỏ ra, vệ sinh kỹ bên trong
Thay keo tản nhiệt cho IGBT (nếu thấy khô, nứt)
Kiểm tra tất cả đầu cos, hàn lại nếu cần
Tra dầu hoặc thay bạc đạn quạt
9.2. Lưu Ý Khi Lắp Đặt
Khoảng cách tản nhiệt:
Biến tần tỏa nhiệt rất lớn. Cần đảm bảo:
Khoảng cách trên/dưới: ≥ 100mm
Khoảng cách trái/phải: ≥ 50mm
Lắp quạt hút gió nếu tủ điện kín
Độ dài dây motor:
Không có reactor đầu ra: Tối đa 50m
Có reactor đầu ra: Có thể lên 100-150m
Dây > 100m: Cần filter dV/dt, tụ lọc
Lý do: Dây dài → điện dung ký sinh cao → dòng rò cao → biến tần báo lỗi GF hoặc OC.
Chống nhiễu cho tín hiệu điều khiển:
Dùng cáp shield cho tín hiệu analog (0-10V, 4-20mA)
Shield nối mass ở 1 đầu (đầu biến tần)
Tín hiệu điều khiển tránh xa cáp động lực (khoảng cách > 300mm)
Acceleration time có quá ngắn không? (thử tăng lên 2-3 lần)
Cáp motor có bị ngắn mạch không?
Motor có chạm đất không? (đo cách điện)
Tình huống 3: Nhận biến tần mới, không biết tham số cũ
Nếu biến tần cũ hỏng, không backup được tham số:
Xem thông số motor trên nameplate:
Công suất, điện áp, dòng, tốc độ
Nhập vào biến tần mới (auto-tuning nếu có)
Hỏi người vận hành:
Tốc độ chạy thường là bao nhiêu? (→ frequency)
Thời gian tăng tốc mất bao lâu? (→ acc time)
Có dùng PID không? Setpoint là bao nhiêu?
Chạy thử từ từ:
Bắt đầu với frequency thấp (10-20Hz)
Tăng dần lên, quan sát phản ứng của motor
Điều chỉnh acc/dec time cho êm
9.5. Kinh Nghiệm Chọn Biến Tần Dự Phòng
Một số ứng dụng quan trọng (bơm nước, quạt làm mát, băng tải sản xuất) không thể chấp nhận thời gian downtime lâu. Nên có biến tần dự phòng.
Nguyên tắc chọn backup:
Cùng model, cùng hãng: Tốt nhất, swap nhanh nhất
Cùng hãng, model khác: OK, nhưng cần setting lại tham số
Khác hãng: Chấp nhận được, setting lại hoàn toàn
Phương án tiết kiệm:
Thay vì mua biến tần backup mới (đắt), có thể:
Mua biến tần cũ qua sử dụng, còn tốt (giá 30-50% hàng mới)
Mua "board nguồn + board điều khiển" riêng lẻ (giá 40-60% máy mới)
Tham gia nhóm mua bán trao đổi biến tần trên Facebook
Đầu tư đáng giá:
Với dây chuyền sản xuất, mỗi giờ dừng máy có thể thiệt hại vài chục đến vài trăm triệu. Đầu tư 1 biến tần backup vài triệu là hoàn toàn xứng đáng!
10. Kết Luận
Qua hành trình tìm hiểu chi tiết về nguyên lý và cấu tạo biến tần, mình hy vọng anh em đã có cái nhìn toàn diện và thực tế về thiết bị quan trọng này. Từ quy trình chuyển đổi AC-DC-AC, cấu tạo từng bộ phận như bộ chỉnh lưu, DC Link, bộ nghịch lưu, đến các linh kiện quan trọng như IGBT, tụ điện, cuộn kháng - tất cả đều đóng vai trò then chốt trong hoạt động của biến tần.
Hiểu rõ nguyên lý hoạt động không chỉ giúp anh em tự tin hơn trong công việc vận hành, mà còn có khả năng tự chẩn đoán và xử lý các lỗi thường gặp. Thay vì gọi thợ mỗi khi biến tần báo lỗi (chi phí từ vài trăm nghìn đến vài triệu mỗi lần), anh em có thể tự kiểm tra và sửa chữa những lỗi đơn giản như thay tụ điện, diode, hoặc điều chỉnh tham số.
Những điểm quan trọng cần ghi nhớ:
✅ Cấu tạo biến tần gồm 4 khối chính: Chỉnh lưu → DC Link → Nghịch lưu → Mạch điều khiển
✅ IGBT và tụ điện là 2 linh kiện dễ hỏng nhất, cần kiểm tra định kỳ 6 tháng/lần
✅ PWM là kỹ thuật cốt lõi giúp biến tần tạo ra điện áp AC từ nguồn DC
✅ V/f control phù hợp 80-90% ứng dụng công nghiệp, đơn giản và hiệu quả
✅ Maintenance định kỳ kéo dài tuổi thọ biến tần từ 5-7 năm lên 10-15 năm
✅ Backup tham số tiết kiệm hàng giờ đồng hồ khi biến tần hỏng phải thay mới
Lời khuyên cuối cùng từ Long Lê:
Đừng quá lo lắng nếu ban đầu thấy nguyên lý và cấu tạo biến tần có vẻ phức tạp. Hãy bắt đầu từ những việc đơn giản: vệ sinh, kiểm tra đầu cos, quan sát tụ điện. Dần dần anh em sẽ tích lũy kinh nghiệm, tự tin hơn với từng lỗi, từng linh kiện.
Mình đã đi từ một kỹ thuật viên "tay mơ" không biết gì về biến tần, đến giờ sau 10 năm xử lý hàng nghìn ca sửa chữa. Tin mình đi, chỉ cần kiên trì học hỏi và thực hành, anh em hoàn toàn có thể trở thành chuyên gia về biến tần!
Nắm vững nguyên lý và cấu tạo biến tần không chỉ giúp anh em làm tốt công việc hiện tại, mà còn mở ra nhiều cơ hội nghề nghiệp: kỹ thuật viên bảo trì công nghiệp, chuyên gia tự động hóa, tư vấn giải pháp tiết kiệm năng lượng... Đây là kiến thức nền tảng, càng hiểu sâu càng có giá trị!
📞 Liên Hệ HLAuto - Chuyên Gia Biến Tần Hàng Đầu Miền Bắc
Nếu anh em cần tư vấn, sửa chữa, hoặc mua biến tần chính hãng, đừng ngần ngại liên hệ với HLAuto:
🏢 CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ KỸ THUẬT HL AUTO
⭐⭐⭐⭐⭐ "Biến tần Yaskawa 15kW bị lỗi OC, nhiều nơi báo giá thay board công suất 18 triệu. Mang đến HLAuto, anh Long kiểm tra kỹ và chỉ thay IGBT, tổng chi phí 1.5 triệu. Chuyên nghiệp, uy tín!" - Anh Tuấn, KCN Quang Minh
⭐⭐⭐⭐⭐ "Xưởng mình có 8 biến tần Delta từ 3.7-22kW. HLAuto bảo trì định kỳ 6 tháng/lần, giá cực tốt. Từ khi có HLAuto chăm sóc, biến tần ít hỏng hơn hẳn." - Chị Hương, Xưởng may Hà Đông
⭐⭐⭐⭐⭐ "Lần đầu mua biến tần, không biết chọn gì. Anh Long tư vấn rất chi tiết, không ép mua hàng đắt. Biến tần Delta 5.5kW chạy ổn định được 3 năm rồi." - Anh Nam, Xưởng gỗ Bắc Ninh
🔥 ƯU ĐÃI THÁNG 11/2025:
🎁 Giảm 10% chi phí sửa chữa cho khách hàng đọc bài viết này (nhắn mã: HLAUTO-BIENTAN)
🎁 Tặng 1 năm tư vấn kỹ thuật miễn phí qua hotline cho khách mua biến tần mới
👉 Hãy liên hệ ngay với HLAuto để được tư vấn và hỗ trợ tốt nhất!
📞 Hotline/Zalo: 0948.956.835 (Long Lê - CEO HLAuto)
Bài viết được biên soạn bởi Lê Long - CEO HLAuto, với kinh nghiệm hơn 10 năm trong ngành Điện Tử - Tự Động Hóa. Mọi thông tin chia sẻ đều dựa trên thực tế từ hơn 2000 ca sửa chữa biến tần tại HLAuto. Hy vọng bài viết giúp ích cho anh em kỹ thuật viên và người quan tâm đến lĩnh vực biến tần công nghiệp.
🎯 KẾT THÚC BÀI VIẾT
Hy vọng những kiến thức và kinh nghiệm mình chia sẻ sẽ giúp ích cho công việc của anh em. Cảm ơn anh em đã dành thời gian đọc hết bài viết dài này về nguyên lý và cấu tạo biến tần.
"Biến tần là gì?" – Đây là câu hỏi mà mình – Lê Long, CEO HLAuto – nhận được hàng chục lần mỗi tuần từ các bạn sinh viên kỹ thuật, kỹ thuật viên mới vào nghề, và cả những chủ xưởng đang muốn hiểu rõ ...
Linh kiện biến tần đóng vai trò then chốt quyết định hiệu suất, độ bền và khả năng vận hành ổn định của thiết bị. Dù biến tần có vẻ ngoài giống nhau, nhưng chất lượng và thiết kế bên trong các linh ...

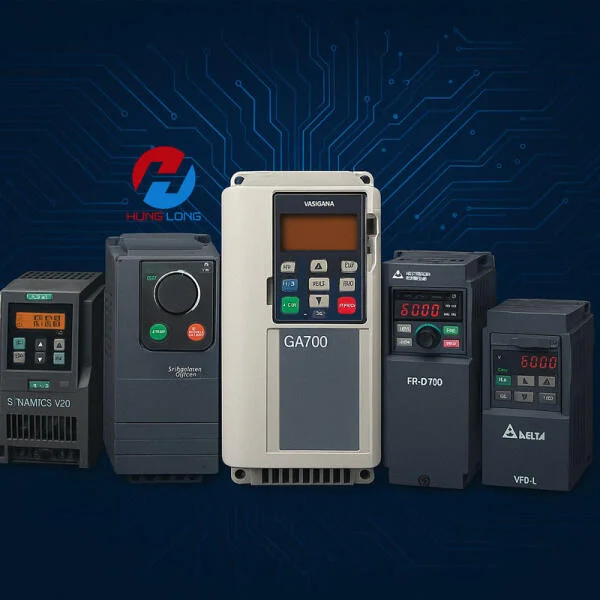

Các loại biến tần phổ biến hiện nay đang xuất hiện ở hầu hết các nhà máy, xưởng sản xuất, hệ thống bơm nước, HVAC, dây chuyền đóng gói hay máy móc CNC. Dù bạn là sinh viên kỹ thuật đang tìm hiểu đồ án ...
IGBT là gì mà đóng vai trò quan trọng trong mạch công suất của biến tần, quyết định đến hiệu suất, độ ổn định và khả năng điều khiển động cơ. Đối với các bạn sinh viên kỹ thuật và kỹ thuật viên mới ...
Biến tần cho động cơ AC và DC là một trong những chủ đề được nhiều kỹ thuật viên, thợ điện công nghiệp và sinh viên ngành điều khiển tự động tìm hiểu trong quá trình làm việc và học tập. Việc phân ...
So sánh biến tần và khởi động mềm là một trong những câu hỏi thường gặp nhất với các bạn sinh viên ngành kỹ thuật, kỹ thuật viên mới vào nghề hoặc những ai đang tìm giải pháp điều khiển động cơ hiệu ...
Điều khiển tốc độ động cơ bằng biến tần không chỉ là một giải pháp kỹ thuật hiệu quả mà còn là bước đệm giúp sinh viên ngành điện – điện tử và kỹ thuật viên làm chủ hệ thống truyền động hiện đại. ...
Cấu tạo biến tần là điều đầu tiên bạn nên hiểu nếu muốn làm chủ thiết bị điều khiển tốc độ động cơ. Dù bạn là kỹ sư mới ra trường, thợ sửa chữa hay chủ xưởng đang sử dụng biến tần mỗi ngày, việc nắm ...
Nguyên lý hoạt động của biến tần chính là yếu tố cốt lõi giúp thiết bị này điều khiển tốc độ, mô-men và tiết kiệm điện năng cho động cơ. Hiểu rõ cách biến tần chuyển đổi dòng điện xoay chiều (AC) ...
