IGBT trong biến tần: cấu tạo, nguyên lý đóng cắt, thông số và vai trò
IGBT trong biến tần là linh kiện đóng cắt công suất chính của mọi biến tần: IGBT (Insulated Gate Bipolar Transistor — transistor lưỡng cực cổng cách điện) biến điện áp DC bus thành các xung PWM cấp cho motor, quyết định trực tiếp khả năng chịu tải, độ bền và hiệu suất của cả chiếc máy. Hiểu đúng IGBT là nền tảng trước khi đụng vào bất kỳ ca sửa mạch công suất nào.
Khi máy đã nổ IGBT và cần quy trình sửa, anh em xem bài kiểm tra và sửa chữa mạch công suất IGBT; kiểm tra module bằng thiết bị chuyên dụng xem ở bài máy kiểm tra IGBT chuyên dụng.
1. Công nghệ IGBT trong biến tần và các thương hiệu lớn
IGBT ghép hai ưu điểm: cổng G cách điện, điều khiển bằng điện áp như MOSFET, còn phần dẫn dòng C–E là cấu trúc lưỡng cực như BJT nên chịu dòng lớn, sụt áp thấp. Đó là lý do IGBT trong biến tần gần như là lựa chọn mặc định cho dải 380V. Cách làm việc gói gọn trong 3 ý:
- Khi áp G–E vượt ngưỡng (thường khoảng +15V từ driver), IGBT dẫn C→E.
- Khi áp G–E về 0 hoặc âm, IGBT ngắt.
- Diode FWD mắc song song cho dòng cảm ứng của motor chạy ngược về DC bus.
Sáu IGBT chia thành 3 nhánh half-bridge, bộ vi xử lý phát PWM, driver khuếch đại thành xung kích, và giữa IGBT trên và dưới luôn có thời gian chết (dead-time) vài µs để không bao giờ dẫn cùng lúc. Vị trí của IGBT trong toàn bộ máy anh em xem thêm ở bài các linh kiện quan trọng trong biến tần.
Các thế hệ công nghệ
Cùng mã dòng và áp nhưng khác đời thì đặc tính khác. Mỗi hãng đặt tên thế hệ một kiểu, anh em nắm 3 nhóm chính:
| Thế hệ công nghệ | Đặc điểm | Điều cần để ý khi sửa |
|---|---|---|
| Planar PT / NPT (đời cũ) | Sụt áp dẫn VCE(sat) cao, tổn hao lớn, chịu ngắn mạch tốt | Gặp ở biến tần đời cũ; mã thay thế ngày càng hiếm |
| Trench + Field-Stop (IGBT3, IGBT4, V-series...) | VCE(sat) thấp, tổn hao đóng cắt nhỏ, Tj tối đa thường 150°C | Phổ biến nhất trên các máy đang chạy ở nhà máy |
| Trench vi cấu trúc thế hệ mới (IGBT7, X-series...) | Mật độ dòng cao, module gọn, tốc độ đóng cắt chỉnh được qua Rg | Đổi sang đời mới phải xét lại driver và Rg |
Thương hiệu lớn
| Hãng | Xuất xứ | Ký hiệu mã hay gặp | Ghi chú |
|---|---|---|---|
| Infineon (gồm cả dòng IR cũ) | Đức | FF…, FS…, FP…, FZ…, IRG4… | Dải rộng nhất, từ TO-247 đến module công suất lớn |
| Mitsubishi Electric | Nhật | CM…, PM… (IPM) | Dòng CSTBT; PM là module IPM có sẵn driver |
| Fuji Electric | Nhật | 2MBI…, 6MBI…, 7MBR… | Số đầu mã cho biết số phần tử trong module |
| Toshiba | Nhật | MG… | Hay gặp trên biến tần công nghiệp đời trước |
| Semikron Danfoss | Đức | SKM…, SKiiP… | Có cả module ép, không hàn đáy |
| StarPower, Macmic và một số hãng Trung Quốc | Trung Quốc | Tra theo datasheet từng hãng | Giá mềm, chất lượng tùy dòng và lô; cần kiểm tra nguồn gốc |
Kinh nghiệm của mình: đừng đoán hãng IGBT theo hãng biến tần. Cùng một hãng biến tần, tùy dòng và đời máy có thể gặp module của hãng khác nhau. Cứ đọc mã in trên thân module rồi tra datasheet. Và tránh hàng không rõ nguồn gốc: module nhái nhìn giống hệt nhưng chịu ngắn mạch kém, nổ lại là chuyện thường.
Một xu hướng đáng biết: SiC MOSFET đang vào dần các biến tần cao cấp vì đóng cắt nhanh, ít tổn hao. Nhưng với phần lớn máy đang chạy ở nhà máy, IGBT trong biến tần vẫn là thứ anh em sẽ gặp hằng ngày.
2. Phân loại và cấu tạo IGBT trong biến tần

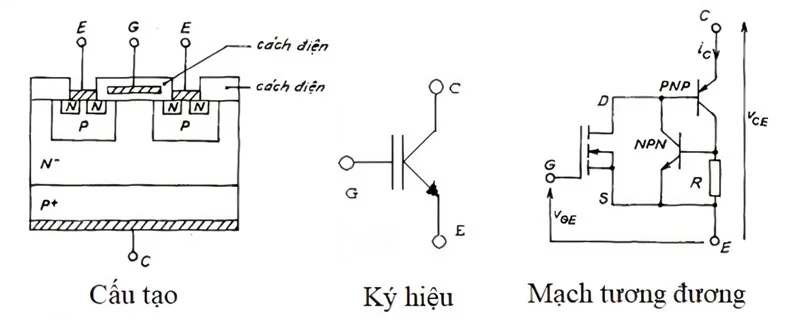

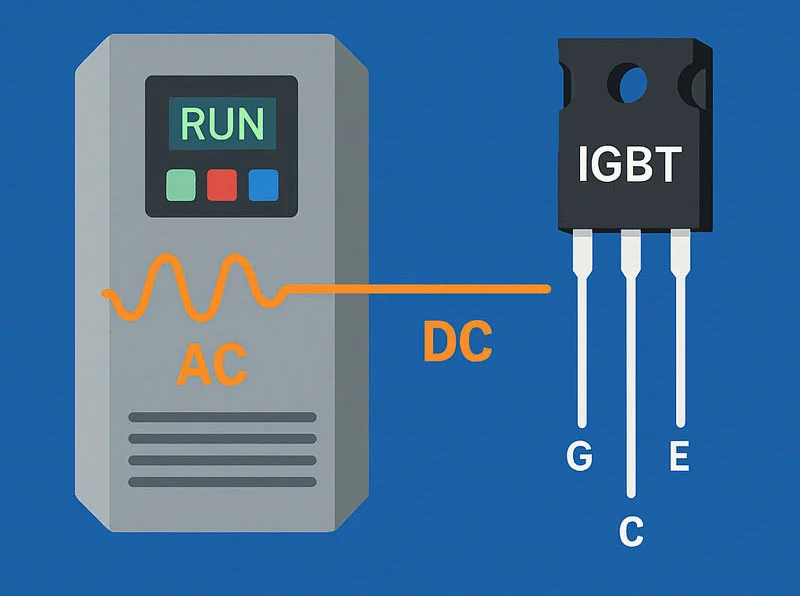

Cực của IGBT gồm 3 chân: G (Gate, cổng), C (Collector, thu), E (Emitter, phát). Đây là 3 cực chứ không phải 3 lớp. Bên trong chip là cấu trúc nhiều lớp bán dẫn N và P, nhưng khi sửa chữa anh em chỉ cần nắm 3 cực và diode FWD. IGBT nằm trong khối công suất — một phần của cấu tạo chính của biến tần.

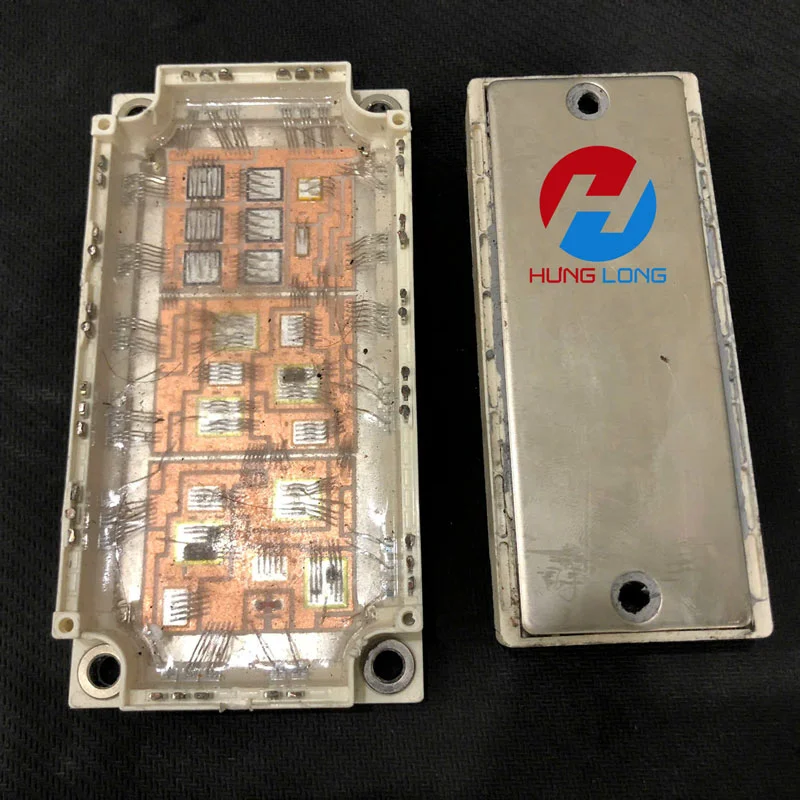

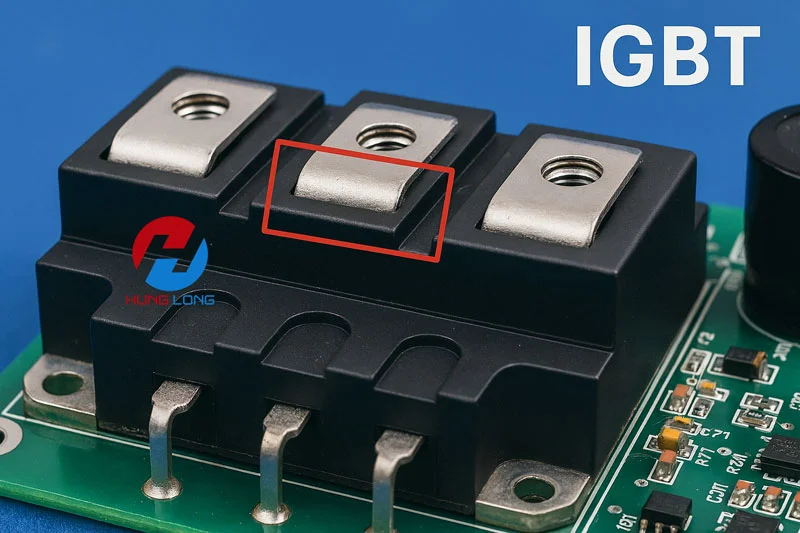

Cấu tạo vật lý của một module
- Chip IGBT và chip diode FWD: hàn lên đế gốm.
- Đế gốm DBC (đồng–gốm–đồng): cách điện mà vẫn dẫn nhiệt.
- Baseplate đồng: nơi truyền nhiệt sang tản nhiệt.
- Dây bond nhôm: nối chip với các chân, là điểm mỏi khi nhiệt độ lên xuống nhiều.
- Gel silicon và vỏ nhựa: bảo vệ và cách điện.
Hiểu cấu tạo này giúp anh em thấy vì sao module hay chết sau nhiều năm nóng lạnh liên tục: lớp hàn và dây bond mỏi dần, nhiệt trở tăng, chip nóng hơn rồi nổ.

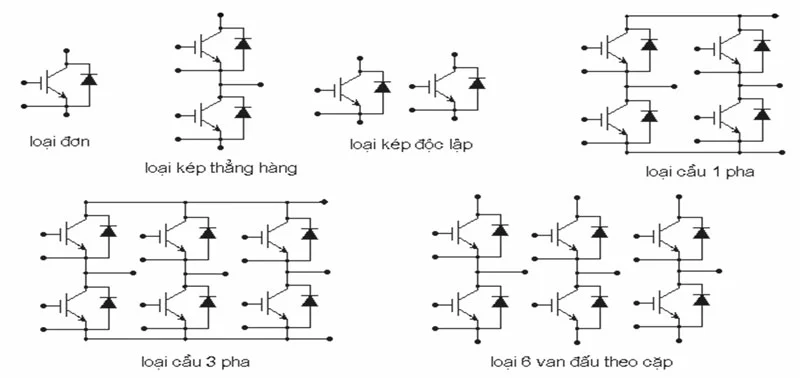

Phân loại theo kiểu đóng gói
| Kiểu đóng gói | Cấu hình | Biến tần thường gặp | Khi sửa cần lưu ý |
|---|---|---|---|
| Rời TO-220, TO-247 | 1 IGBT (có thể kèm diode) | Biến tần nhỏ, dân dụng | Hàn và tháo bằng khò; chú ý keo cách điện và vít bắt tản nhiệt |
| Module 1-in-1 | 1 IGBT + FWD | Công suất rất lớn, ghép song song | Phải cùng mã, cùng lô khi ghép song song |
| Module 2-in-1 (half-bridge) | 2 IGBT, 1 nhánh | Biến tần trung bình, lớn | Cần 3 module cho 3 pha |
| Module 6-in-1 | 6 IGBT, 3 nhánh | Biến tần nhỏ đến vừa | Pha nào hỏng cũng thường phải thay cả module |
| PIM 7-in-1 | Cầu chỉnh lưu + 6 IGBT + brake | Biến tần nhỏ đến vừa | Một khối gồm cả chỉnh lưu, kiểm tra cả phần chỉnh lưu |
| IPM | IGBT + driver + bảo vệ trong khối | Biến tần đời mới, gọn | Không đo kích được từng con, dùng chân báo lỗi FO |
Phân loại theo cấp điện áp
Điện áp định mức của IGBT thường gấp khoảng 2 lần DC bus để có chỗ cho xung quá áp do điện cảm rò và quá áp lúc hãm.
| Cấp IGBT | Điện áp DC bus đi kèm | Nguồn vào biến tần |
|---|---|---|
| 600V | Khoảng 310V (1 pha 220V) đến 340V | Một pha hoặc ba pha 200–240V |
| 1200V | Khoảng 540V đến 680V | Ba pha 380–480V |
| 1700V | Khoảng 810V đến 930V | Ba pha 575–690V |
3. Cách đọc thông số IGBT trong datasheet
3.1 Giải mã ký hiệu trên thân module
| Mã | Cách đọc | Kết luận nhanh |
|---|---|---|
| FF300R12KT4 | Infineon; FF = 2 IGBT (half-bridge); 300 = 300A; 12 = 1200V; KT4 = kiểu vỏ và chip IGBT4 | Module 2-in-1, 300A, 1200V |
| CM100DY-24H | Mitsubishi; CM = module IGBT; 100 = 100A; DY = 2-in-1; 24 = 1200V (24 × 50V); H = dòng | Module 2-in-1, 100A, 1200V |
| 7MBR50U4B120 | Fuji; 7MBR = 7 phần tử (chỉnh lưu + 6 IGBT + brake); 50 = 50A; U4 = dòng U4; 120 = 1200V | Module PIM, 50A, 1200V |
Quy ước mỗi hãng một khác, đọc mã chỉ để khoanh vùng nhanh. Con số cuối cùng vẫn phải lấy từ datasheet.
3.2 Các thông số cần nhìn trong datasheet
| Thông số | Ý nghĩa | Khi chọn thay thế |
|---|---|---|
| VCES | Điện áp C–E tối đa | Không thấp hơn mã cũ; máy 380V dùng cấp 1200V |
| IC (kèm nhiệt độ vỏ), ICRM | Dòng liên tục và dòng đỉnh. Phải đọc kèm nhiệt độ vỏ, vì 100A ở 25°C khác xa 100A ở 80°C | Không thấp hơn mã cũ |
| VCE(sat) | Sụt áp khi dẫn, nhân với dòng ra công suất nhiệt | Lệch nhiều thì nhiệt khác nhau; ghép song song phải cùng loại |
| VGE(th), VGE(max) | Ngưỡng mở (khoảng 5–7V) và áp cổng tối đa (thường ±20V) | Phải hợp với mức kích của driver, thường +15V |
| Qg, Cies | Điện tích và điện dung cổng, quyết định công suất driver và Rg | Khác nhiều thì driver quá tải hoặc đóng cắt chậm |
| Eon, Eoff | Năng lượng tổn hao mỗi lần đóng cắt | Quan trọng khi chạy sóng mang cao |
| tsc | Thời gian chịu ngắn mạch (thường khoảng 10 µs) | Mạch bảo vệ OC phải cắt kịp trong khoảng này |
| Rth(j-c), Tj max | Điện trở nhiệt tiếp giáp–vỏ và nhiệt độ tiếp giáp tối đa (thường 150°C) | Quyết định yêu cầu tản nhiệt |
3.3 Đo tĩnh bằng đồng hồ: chỉ là bước sàng lọc
Đo thang diode cho biết IGBT có hỏng cứng hay không. Giá trị chuẩn của các phép đo cơ bản:
| Phép đo (thang diode) | Bình thường | Hỏng khi |
|---|---|---|
| G–E, hai chiều | Hở (OL) | Có giá trị hoặc 0: chập hoặc rò cổng |
| G–C, hai chiều | Hở (OL) | Có giá trị hoặc 0: chập hoặc rò cổng |
| Que đỏ vào E, que đen vào C | Khoảng 0,3–0,6V (diode FWD dẫn, tùy đồng hồ) | OL: diode đứt; 0V: chập |
| Que đỏ vào C, que đen vào E | Hở (OL) | Có giá trị thấp hoặc 0V: chập C–E |
Quy trình đo từng bước, gồm cả cách kích thử dẫn bằng đồng hồ kim, mình viết chi tiết ở bài sử dụng đồng hồ vạn năng đo kiểm biến tần. Cần nhớ: thang diode chỉ phát hiện hỏng cứng — đồng hồ chỉ cấp khoảng vài vôn, IGBT rò hoặc suy hao vẫn đo "đẹp". Muốn biết IGBT còn khỏe không phải đo xung kích tại cổng và kiểm tra dưới điện áp, dưới tải: bộ test kích và các loại máy test ở bài máy kiểm tra IGBT chuyên dụng, đo xung kích ở bài oscilloscope trong sửa biến tần. Còn khi máy đã cháy nổ, IGBT chỉ thay chứ không sửa được và việc cần làm là khôi phục cả mạch xung quanh — xem bài sửa mạch công suất biến tần khi nổ IGBT.
4. Những lỗi người dùng hay mắc với IGBT trong biến tần
Phần này dành cho anh em quản lý kỹ thuật và vận hành. Những thói quen dưới đây mình thấy lặp đi lặp lại ở các nhà máy.
| Lỗi người dùng hay mắc | Vì sao hại IGBT | Cách làm đúng |
|---|---|---|
| Chọn biến tần sát tải, không tính giảm công suất theo nhiệt độ | IGBT chạy sát giới hạn nhiệt, tuổi thọ giảm nhanh | Dư một cấp công suất với tải nặng, môi trường trên 40°C; theo bảng derating của hãng |
| Tủ điện kín, quạt và tản nhiệt đầy bụi | Tj tăng liên tục, mối bond và lớp hàn đế mỏi nhanh; máy báo OH rồi tới OC | Vệ sinh định kỳ, thay quạt, thông gió tủ; không bỏ qua cảnh báo OH |
| Gặp lỗi OC thì reset liên tục cho chạy tiếp | Mỗi lần reset là một lần IGBT chịu dòng sự cố | Dừng máy, kiểm tra motor, cáp và cơ khí rồi mới reset (xem lỗi quá dòng OC) |
| Tăng sóng mang lên cao cho motor êm | Tổn hao đóng cắt tăng theo tần số | Dùng sóng mang thấp nhất mà vẫn êm, giảm dòng ra khi tăng sóng mang |
| Cáp motor quá dài, không có lọc | dv/dt và sóng phản xạ gây quá áp và dòng xung qua IGBT | Dùng reactor hoặc bộ lọc dv/dt theo khuyến cáo hãng |
| Đóng cắt contactor đầu ra khi biến tần đang chạy | Ngắt dòng cảm ứng sinh xung áp đập vào IGBT | Dừng biến tần rồi mới cắt, hoặc dùng bypass có khóa liên động |
| Nhập sai thông số motor, tăng giảm tốc quá ngắn | Dòng vọt, DC bus quá áp lúc giảm tốc | Nhập đúng nameplate, auto-tune, dùng trở hãm khi tải quán tính lớn |
| Tự mua linh kiện không rõ nguồn gốc hoặc mở máy khi chưa xả tụ | Hàng nhái nổ lại, nguy cơ điện giật | Mua từ nguồn rõ ràng, xả tụ và xác nhận bằng vôn kế |
5. Lỗi thợ hay mắc khi sửa IGBT trong biến tần
Không phải ai đi sửa cũng làm đúng quy trình. Dưới đây là những lỗi mình thấy nhiều nhất ở các máy mang về xưởng sau khi đã qua tay thợ khác — tóm tắt ở góc kiến thức; quy trình sửa đầy đủ để tránh các lỗi này nằm ở bài sửa mạch công suất biến tần khi nổ IGBT.
| Lỗi thợ hay mắc | Hậu quả | Cách làm đúng |
|---|---|---|
| Thay IGBT mà không tìm nguyên nhân gốc | Nổ lại ngay hoặc sau vài ngày | Kiểm tra mạch kích, Rg, tụ bus, tản nhiệt và tải trước khi thay |
| Chỉ thay con hỏng, bỏ qua chuỗi kích của pha đó | Driver thường đã bị sốc dù đo vẫn bình thường | Nghi vấn thì thay đồng bộ driver, Rg và diode bảo vệ của pha đó |
| Kết luận tốt chỉ vì thang diode đẹp | Bỏ sót IGBT rò, suy hao | Đo thêm kích thử, mạch kích, test dưới áp và test tải |
| Thay mã "cùng dòng cùng áp" nhưng khác đời | VCE(sat), Qg và tốc độ khác, nóng hoặc lệch giữa các nhánh | Khớp datasheet, chỉnh Rg nếu cần, module song song dùng cùng lô |
| Cấp thẳng nguồn để thử | Nổ lan sang driver và bo điều khiển | Cấp qua bóng đèn hoặc biến áp cách ly, tăng áp từ từ |
6. Case study: Thay IGBT trong biến tần khác đời, chạy vài ngày lại nổ (KCN Yên Phong)
Case này cho thấy rõ vì sao "đời công nghệ" ở mục 1 không phải chuyện lý thuyết: hai mã cùng điện áp, cùng dòng nhưng khác thế hệ thì đặc tính đóng cắt khác hẳn nhau.
Hiện trường: biến tần 37kW, 380V chạy băng tải tại một nhà máy ở KCN Yên Phong, Bắc Ninh. Module gốc bị nổ, mã này đã hết hàng nên bên cung cấp đưa mã khác "cùng 1200V, cùng dòng" để thay. Máy chạy được nhưng nóng hơn bình thường, vài ngày sau nổ lại.
Chẩn đoán: mình đặt hai datasheet cạnh nhau. Hai mã khác đời công nghệ: VCE(sat), điện tích cổng Qg và tốc độ đóng cắt đều khác. Với điện trở cổng Rg cũ, mã mới đóng cắt nhanh hơn, xung áp lên cao hơn và tản nhiệt nóng hơn.
Xử lý: chọn lại mã tương đương đúng thế hệ, hiệu chỉnh Rg theo datasheet, kiểm tra lại tản nhiệt rồi test tải. Máy chạy ổn định sau đó.
Bài học: "cùng dòng cùng áp" chưa đủ. Phải khớp cả thế hệ công nghệ và các thông số đóng cắt.
7. Tự kiểm tra IGBT trong biến tần và việc nên mang ra xưởng
Anh em tự làm được:
- Vệ sinh tản nhiệt, thay quạt, kiểm tra thông gió tủ.
- Xả tụ an toàn và đo thang diode sơ bộ để khoanh vùng pha nghi hỏng.
- Kiểm tra cách điện motor và cáp khi gặp lỗi OC.
- Rà lại thông số motor, thời gian tăng giảm tốc, sóng mang.
Nên giao cho xưởng chuyên:
- Đo xung kích bằng oscilloscope, đo Rg, kiểm tra driver.
- Thay module IGBT, bôi keo, siết lực và test dưới tải.
- Chọn mã thay thế khi mã gốc ngừng sản xuất.
- Ca nổ lặp lại đã qua tay thợ khác.
Câu hỏi thường gặp về IGBT trong biến tần
IGBT là gì?
IGBT (Insulated Gate Bipolar Transistor) là transistor lưỡng cực cổng cách điện — linh kiện bán dẫn đóng cắt công suất ghép ưu điểm của MOSFET (điều khiển bằng điện áp ở cổng G) và transistor lưỡng cực (chịu dòng lớn, sụt áp thấp). Trong biến tần, 6 IGBT tạo thành cầu nghịch lưu, biến điện áp DC bus thành xung PWM cấp cho motor.
Đo thang diode thấy IGBT bình thường thì còn dùng được không?
Chưa chắc. Thang diode chỉ phát hiện hỏng cứng như chập C–E hoặc chập G–E. IGBT rò, suy hao hoặc mở không hết vẫn có thể đo đẹp. Cần đo thêm mạch kích, kích thử dẫn và test dưới tải trước khi kết luận.
Thay IGBT khác hãng nhưng cùng dòng, cùng áp có được không?
Được nếu khớp datasheet về chân, kiểu đóng gói, VCE(sat), điện tích cổng Qg và thời gian chịu ngắn mạch. Khác đời công nghệ thì tốc độ đóng cắt khác, có thể phải chỉnh điện trở cổng Rg. Với module ghép song song, nên dùng cùng mã, cùng lô.
Biến tần báo lỗi OC liên tục thì chắc chắn là hỏng IGBT?
Không chắc. OC còn do motor hoặc cáp chạm, kẹt cơ khí, thời gian tăng tốc quá ngắn, sai thông số motor hoặc cảm biến dòng lỗi. Nên đo cách điện motor và cáp, tháo tải kiểm tra rồi mới nghi ngờ khối công suất.
Chi phí thay IGBT cho biến tần là bao nhiêu?
Phụ thuộc mã module, số pha hỏng và tình trạng mạch kích đi kèm. Bên mình báo giá sau khi chẩn đoán, rõ từng hạng mục, không phát sinh ẩn. Anh em xem thêm bài chi phí thay thế linh kiện trong biến tần hoặc liên hệ hotline 0948.956.835 để được báo giá.
