Sử dụng máy kiểm tra IGBT chuyên dụng: các loại máy, giới hạn và cách dùng
Máy kiểm tra IGBT chuyên dụng là nhóm thiết bị giúp kết luận IGBT còn khỏe hay không ở điều kiện gần với datasheet — việc đồng hồ vạn năng không làm được, vì đồng hồ chỉ thử bằng vài vôn và vài mA trong khi IGBT làm việc ở hàng trăm vôn và hàng chục ampe. Một con IGBT bị rò sẽ chỉ lộ rò khi đặt điện áp cao; đo thang diode "đẹp" chưa nói lên điều gì về sức khỏe thật của nó.
Cách đo IGBT bằng đồng hồ vạn năng mình viết ở bài sử dụng đồng hồ vạn năng đo kiểm biến tần; thông số datasheet cần đối chiếu xem ở bài IGBT trong biến tần.
1. Vì sao đồng hồ vạn năng chưa đủ, cần máy kiểm tra IGBT
Đồng hồ chỉ thử bằng vài vôn và vài mA. IGBT thì được thử trong datasheet ở điều kiện khác hẳn: điện áp C–E cả nghìn vôn, dòng đến định mức. Ví dụ module Fuji 2MBI150N-120 (1200V, 150A):
| Thông số | Điều kiện test trong datasheet | Giá trị |
|---|---|---|
| ICES | VGE = 0V, VCE = 1200V | Tối đa 2,0 mA |
| IGES | VCE = 0V, VGE = ±20V | Tối đa 30 µA |
| VGE(th) | VGE = 20V, IC = 150 mA | 4,5 đến 7,5 V |
| VCE(sat) | VGE = 15V, IC = 150A | Tối đa 3,3 V |
Một IGBT bị rò sẽ chỉ lộ rò khi đặt điện áp cao, còn đồng hồ không đặt được. Vì vậy đồng hồ cho biết hỏng cứng, còn IGBT còn khỏe hay không phải kiểm tra bằng cách khác. Các số trong bảng chỉ để minh họa, anh em luôn đọc datasheet đúng mã.
2. Các loại máy kiểm tra IGBT và giới hạn của từng nhóm
| Nhóm công cụ | Test được | Không test được | Dùng khi nào |
|---|---|---|---|
| Đồng hồ vạn năng (thang diode) | Chập C–E, chập hoặc rò cổng G, diode FWD đứt | Mở, tắt IGBT qua cổng; rò dưới điện áp | Sàng lọc đầu tiên (xem đồng hồ vạn năng trong sửa biến tần) |

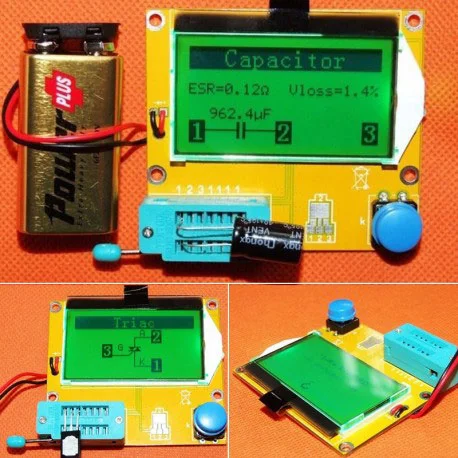

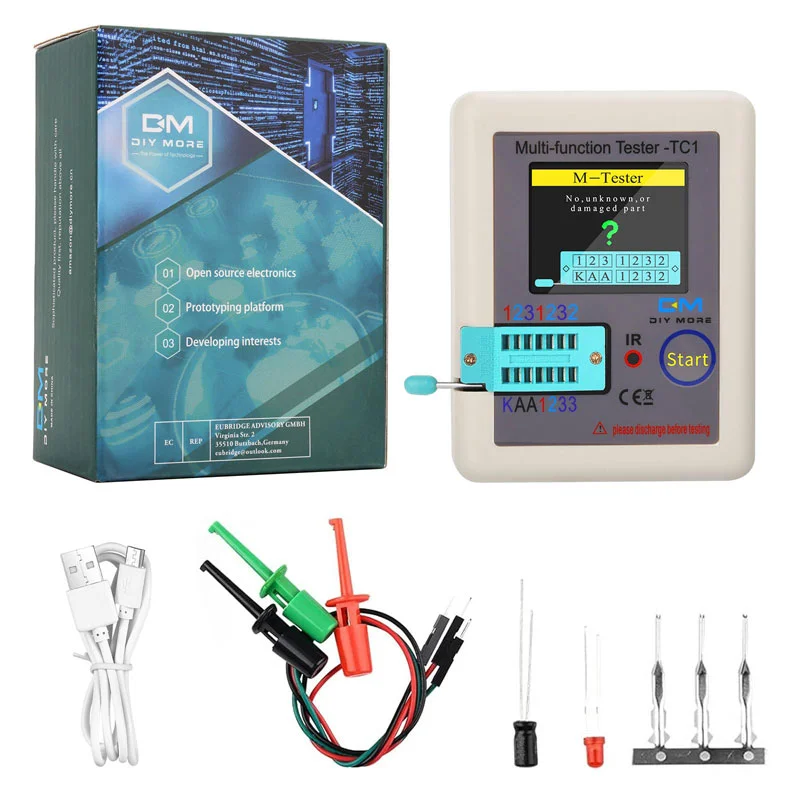

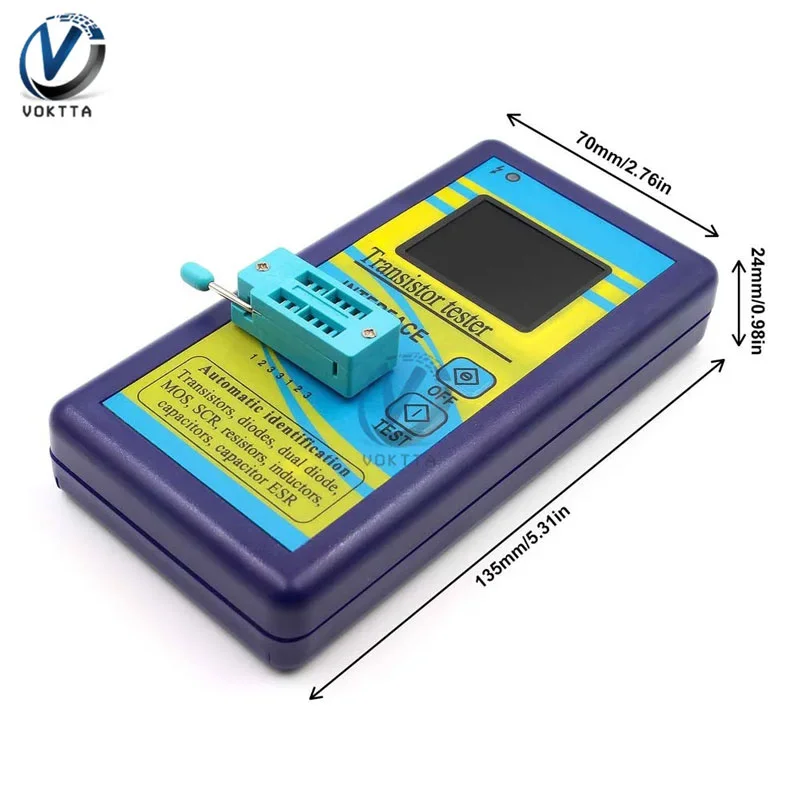

| Máy đo linh kiện bán dẫn nhỏ (ví dụ Peak Atlas DCA75 Pro, máy transistor tester kiểu LCR-T4) | Tự nhận chân, đo ngưỡng mở IGBT, vẽ đường cong ở dòng nhỏ | VCE(sat) ở dòng định mức, ICES ở điện áp cao, module công suất | IGBT rời nhỏ, so sánh tương đối các con |
| Bộ test kích cho module (tự chế hoặc thương mại) | IGBT có mở và tắt thật, sụt áp dẫn tương đối ở dòng nhỏ | Điện áp chịu đựng, dòng lớn | Sàng lọc module biến tần ngay tại bàn sửa |
| Máy đo tham số tĩnh, curve tracer công nghiệp | VCE–IC, VGE–IC, ICES, IGES, BVCES ở điều kiện gần datasheet | Chạy tải thật, sự cố do mạch xung quanh | Xưởng lớn, lab, kiểm tra lô hàng và phân xử mã thay thế |
| Máy signature analysis cho bo mạch (ví dụ Huntron Tracker) | Chập, rò, suy giảm của diode, opto, transistor trên bo driver khi tắt nguồn | Không phải máy test IGBT, không kích được module | Chẩn đoán mạch kích và bo điều khiển |

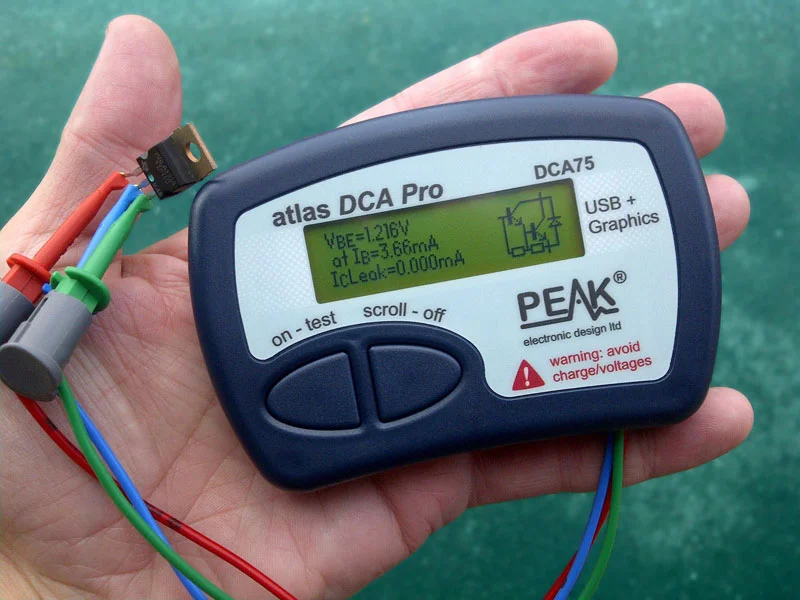

Ví dụ cụ thể: máy kiểm tra IGBT cỡ nhỏ như Peak Atlas DCA75 Pro đo ngưỡng mở IGBT tại 5 mA và vẽ đường cong trong dải khoảng ±12V, ±12 mA. Máy nhỏ gọn, giá vào cỡ vài triệu đồng (anh em kiểm tra giá hiện tại khi mua). Thế nhưng với dòng và điện áp như vậy, nó không thể đo VCE(sat) ở dòng định mức hay ICES ở 1200V. Huntron Tracker thì là máy signature analysis chạy khi tắt nguồn để tìm lỗi trên bo mạch, không kích được module IGBT.
3. Bộ test kích điện áp thấp: máy kiểm tra IGBT tự chế cho bàn sửa
Đây là công cụ mình thấy hữu ích nhất ở bàn sửa vì rẻ, tự làm được và thử được việc IGBT có mở và tắt thật hay không. Nguyên lý: cấp nguồn thấp qua bóng đèn vào C–E, rồi kích cổng G bằng +15V.
3.1 Quy trình test
- Xả tụ và cô lập IGBT. Cắt nguồn, xả tụ DC bus bằng bóng đèn và xác nhận bằng vôn kế. Tháo IGBT hoặc module khỏi bo, nối tắt G–E để xả điện tích cổng.
- Xác định chân C, E, G. Đối chiếu datasheet và ký hiệu trên thân module. Với module 6-in-1, xác định đúng cực của từng IGBT (trên hoặc dưới), tránh nhầm chân emitter phụ.
- Đấu mạch thử, chưa cấp nguồn. Nối nguồn DC thấp 12–24V qua bóng đèn tải vào C, cực âm vào E. Chọn bóng có điện áp định mức đúng bằng điện áp nguồn, công suất vài chục W để giới hạn dòng. Nối nguồn kích +15V qua công tắc và điện trở Rg vào G, đặt điện trở 10kΩ giữa G và E.
- Cấp nguồn DC thấp, quan sát khi chưa kích. Đèn phải tắt. Đèn sáng khi chưa kích là IGBT chập C–E.
- Bật kích và đo VCE khi dẫn. Đèn phải sáng. Đo điện áp C–E bằng vôn kế DC và ghi lại giá trị.
- Tắt kích, lặp lại cho cả 6 IGBT và so sánh. Ngắt kích, đèn phải tắt. Làm đủ 6 IGBT cùng điều kiện, rồi so sánh VCE giữa các con trong cùng module.
3.2 Đọc kết quả
| Hiện tượng | Kết luận sơ bộ |
|---|---|
| Chưa kích mà đèn đã sáng | Chập C–E |
| Kích +15V mà đèn không sáng | IGBT không mở, hoặc đấu sai chân, sai cực nguồn |
| Ngắt kích mà đèn vẫn sáng hoặc sáng mờ | Rò hoặc tắt không hết; nối tắt G–E rồi thử lại để loại trừ điện tích cổng |
| Một con có VCE khi dẫn cao hơn rõ rệt các con còn lại | Nghi suy giảm, cần kiểm tra kỹ hơn |
| Cả 6 con cho kết quả tương tự | Không phát hiện bất thường ở mức dòng nhỏ |
Giới hạn: bộ test chạy ở điện áp thấp và dòng nhỏ. Nó phát hiện IGBT không mở, không tắt và lệch giữa các con. Nó không chứng minh IGBT chịu được 1200V hay dòng lớn. VCE khi dẫn ở dòng nhỏ thấp hơn nhiều so với datasheet, nên chỉ so sánh giữa các con cùng điều kiện.
An toàn: chỉ dùng điện áp thấp (12–24V DC), nguồn riêng, tháo module khỏi máy. Tuyệt đối không đấu bộ test vào điện lưới hoặc DC bus của biến tần.
4. Đọc thông số đo từ máy kiểm tra IGBT và đối chiếu datasheet
| Công cụ | Thông số | Cách kết luận |
|---|---|---|
| Máy đo linh kiện nhỏ | VGE(th), đo ở dòng nhỏ (DCA75 Pro đo ngưỡng mở tại 5 mA) | Điều kiện khác datasheet nên so sánh giữa các con trong module hoặc với con tốt cùng mã |
| Bộ test kích | VCE khi dẫn ở dòng nhỏ | So sánh tương đối giữa 6 con, không dùng giá trị tuyệt đối |
| Curve tracer | VCE–IC, VGE–IC, ICES, IGES, BVCES | Đối chiếu trực tiếp với datasheet cùng điều kiện test |
Ngưỡng phụ thuộc mã IGBT và điều kiện test, một bảng chung dễ dẫn đến kết luận sai. Quy tắc dễ nhớ: máy kiểm tra IGBT nào không đạt điều kiện test của datasheet thì chỉ so sánh tương đối giữa các IGBT trong cùng module, hoặc với một con tốt cùng mã. Ý nghĩa từng thông số trong datasheet mình giải thích ở bài IGBT trong biến tần.
5. Lỗi hay gặp khi dùng máy kiểm tra IGBT
- Đấu nhầm chân: nhất là emitter phụ (Kelvin) và các cực của IGBT trên và dưới trong module 6-in-1. Luôn đối chiếu datasheet.
- Quên xả cổng: điện tích còn lại ở G làm kết quả sai. Nối tắt G–E vài giây trước khi đo.
- Test tại chỗ: điện trở cổng, zener và driver song song làm sai kết quả. Cô lập hoặc tháo IGBT.
- Kết luận tuyệt đối từ máy nhỏ: máy chỉ đo ở dòng nhỏ, không kết luận "tốt" cho module chịu 150A.
- Tĩnh điện: cực G rất nhạy. Dùng vòng tay chống tĩnh điện, đặt IGBT trên khay chống tĩnh điện.
- Không đo con mẫu: không so sánh với các con khác hoặc con tốt cùng mã thì khó biết giá trị đo có bình thường không.
- Nhầm IPM với IGBT thường: IPM có sẵn driver bên trong, máy đo linh kiện nhỏ không áp dụng được.
- Test đạt rồi vẫn nổ: nguyên nhân thường ở mạch xung quanh, xem bài sửa mạch công suất biến tần.
6. Chọn máy kiểm tra IGBT và dụng cụ theo nhu cầu
| Nhu cầu | Nên dùng | Lưu ý |
|---|---|---|
| Sửa biến tần nhỏ đến vừa, mỗi ngày vài máy | Đồng hồ vạn năng, bộ test kích, oscilloscope | Không cần máy đắt tiền để sàng lọc IGBT |
| Thường gặp IGBT rời, cần đo ngưỡng mở | Thêm máy đo linh kiện nhỏ | Chỉ kết luận tương đối, không thay bộ test kích |
| Chẩn đoán bo driver, bo điều khiển | Thêm máy signature analysis hoặc oscilloscope | Dùng khi tắt nguồn, cô lập tụ |
| Kiểm tra lô linh kiện, phân xử mã thay thế, phân tích hỏng | Curve tracer hoặc dịch vụ đo bên ngoài | Đầu tư lớn, chỉ đáng khi dùng thường xuyên |
Các câu hỏi cần trả lời trước khi mua máy:
- Điện áp và dòng test thực tế của máy là bao nhiêu, có đạt điều kiện datasheet không?
- Máy đo được ICES, BVCES hay chỉ đo ngưỡng mở?
- Có vẽ đường cong, lưu dữ liệu để so sánh lâu dài không?
- An toàn khi test module công suất như thế nào?
- Có hiệu chuẩn, bảo hành và nguồn cung phụ kiện ở Việt Nam không?
7. Bảo trì và kiểm tra độ tin cậy của máy kiểm tra IGBT
- Giữ một IGBT tốt đã biết mã làm mẫu, đo định kỳ để chắc máy và dây đo vẫn cho kết quả ổn định.
- Ghi lại kết quả mẫu để đối chiếu theo thời gian.
- Vệ sinh đầu kẹp, thay dây đo bị oxy hóa hoặc đứt ngầm.
- Kiểm tra pin, nguồn cấp và hiệu chuẩn theo khuyến cáo của nhà sản xuất.
Câu hỏi thường gặp về máy kiểm tra IGBT
Máy đo linh kiện nhỏ như DCA75 Pro hay LCR-T4 có test được module IGBT biến tần không?
Chỉ ở mức sàng lọc. Các máy này cấp điện áp vài vôn và dòng thử cỡ mA nên hữu ích cho IGBT rời nhỏ và đo ngưỡng mở VGE(th). Với module biến tần, chúng không đạt điều kiện test của datasheet (VCE(sat) ở dòng định mức, ICES ở điện áp định mức), nên không dùng được để kết luận một mình.
Bộ test kích điện áp thấp khác gì đo thang diode?
Thang diode chỉ phát hiện chập hoặc đứt. Bộ test kích thật sự cho IGBT mở và tắt qua cổng G, nên phát hiện được IGBT không mở, không tắt hẳn hoặc sụt áp dẫn lớn hơn các con còn lại.
Có cần mua curve tracer để sửa biến tần không?
Thường không. Xưởng sửa biến tần làm tốt với đồng hồ, bộ test kích, oscilloscope và test tải. Curve tracer cần khi kiểm tra lô hàng, phân xử mã thay thế hoặc phân tích nguyên nhân hỏng ở mức linh kiện.
IGBT qua test kích đạt mà biến tần vẫn nổ lại là vì sao?
Test kích chạy ở điện áp thấp và dòng nhỏ, chưa chứng minh IGBT chịu được điện áp và dòng thật. Phần lớn ca nổ lại nằm ở mạch xung quanh: chuỗi kích, tụ bus, tải hoặc tản nhiệt. Anh em xem bài sửa mạch công suất biến tần.
Có test được IGBT khi còn gắn trên bo không?
Chỉ sàng lọc bằng thang diode. Muốn test kích phải cô lập IGBT, vì điện trở cổng, zener và mạch driver nối song song làm sai kết quả. Cách an toàn nhất là tháo IGBT hoặc ít nhất tháo mạch kích khỏi cổng.
Tự chế bộ test kích có an toàn không?
An toàn nếu dùng điện áp thấp (khoảng 12–24V DC), nguồn riêng, tháo module khỏi máy và không đấu vào điện lưới. Tuyệt đối không dùng bộ này ở điện áp DC bus của biến tần.
Cần tư vấn dụng cụ cho xưởng sửa biến tần?
Bên mình chẩn đoán trước, báo giá rõ ràng rồi mới sửa. Anh em gửi mã IGBT và dụng cụ đang dùng qua Zalo là mình xem được ngay.
