Thiết bị sửa biến tần

Trong lĩnh vực bảo trì và sửa chữa công nghiệp, thiết bị sửa chữa biến tần chuyên dụng đóng vai trò then chốt giúp kỹ thuật viên chẩn đoán, khắc phục sự cố một cách nhanh chóng và chính xác. Biến tần là thiết bị điều khiển tốc độ động cơ quan trọng trong các hệ thống tự động hóa, và việc sở hữu đầy đủ công cụ kiểm tra chuyên nghiệp không chỉ giúp tăng hiệu quả công việc mà còn đảm bảo an toàn trong quá trình sửa chữa. Từ đồng hồ vạn năng, máy đo dao động (oscilloscope), máy kiểm tra IGBT chuyên dụng, đến máy phân tích công suất và bộ nguồn thử nghiệm – mỗi thiết bị đều có chức năng riêng biệt, hỗ trợ kỹ thuật viên phát hiện lỗi từ mạch công suất đến vi điều khiển. Việc trang bị đúng công cụ sẽ giúp rút ngắn thời gian downtime, tiết kiệm chi phí và nâng cao chất lượng dịch vụ sửa chữa biến tần chuyên nghiệp.

1. Tại sao cần thiết bị chuyên dụng để sửa biến tần?

Thiết bị sửa chữa biến tần chuyên dụng là yếu tố quyết định 80% thành công trong việc chẩn đoán và khắc phục lỗi. Sau hơn 10 năm làm việc tại HLAuto, mình - Lê Long - nhận thấy rằng nhiều anh em kỹ thuật dù có kinh nghiệm vẫn thường gặp khó khăn khi thiếu đi những công cụ đúng đắn. Hôm nay, mình muốn chia sẻ với các bạn những thiết bị không thể thiếu để công việc sửa biến tần trở nên hiệu quả hơn.

Câu chuyện thực tế từ xưởng HLAuto

Tuần trước, một khách hàng ở KCN Đình Trám - Bắc Giang gửi về cho HLAuto một biến tần Mitsubishi 11kW với triệu chứng báo lỗi OC (Over Current - quá dòng) liên tục. Anh em kỹ thuật của khách đã dùng đồng hồ vạn năng kiểm tra:

• Đo IGBT 6 con: Tất cả đều "tốt"
• Đo cầu chỉnh lưu: Thông mạch bình thường
• Đo tụ lọc DC bus: Điện dung còn ổn

Nhưng khi đấu nguồn thử, biến tần vẫn báo lỗi OC ngay lập tức. Họ đã mất 2 ngày mà vẫn không tìm ra nguyên nhân.

Khi biến tần về đến HLAuto, mình sử dụng thiết bị sửa biến tần chuyên dụng - một chiếc oscilloscope 4 kênh Siglent. Trong vòng 30 phút, mình đã phát hiện:

• Xung PWM tại gate IGBT pha U bị méo nghiêm trọng
• Rise time chậm hơn bình thường 3 lần (từ 100ns lên 300ns)
• Nguyên nhân: Tụ ceramic 100nF tại mạch gate driver bị rò

Chi phí sửa chữa: Chỉ 15.000đ cho chiếc tụ ceramic. Thời gian: 45 phút bao gồm cả kiểm tra lại.

Đây chính là sức mạnh của thiết bị sửa chữa biến tần chuyên dụng - giúp chẩn đoán chính xác, nhanh chóng và tiết kiệm chi phí.

Phân loại thiết bị theo 3 cấp độ đầu tư

Dựa trên kinh nghiệm tại HLAuto, mình chia dụng cụ sửa biến tần thành 3 nhóm:

1. Cấp độ Cơ bản (3-5 triệu đồng):

• Đồng hồ vạn năng có True RMS
• Bộ tuốc nơ vít chuyên dụng điện tử
• Kìm cắt, kìm nhíp cơ bản
• Mỏ hàn 60-80W + thiếc hàn

Phù hợp: Sinh viên thực tập, thợ điện mới bắt đầu học sửa biến tần.

2. Cấp độ Trung cấp (15-30 triệu đồng):

• Oscilloscope 2-4 kênh (50-100MHz)
• Máy kiểm tra IGBT/transistor chuyên dụng

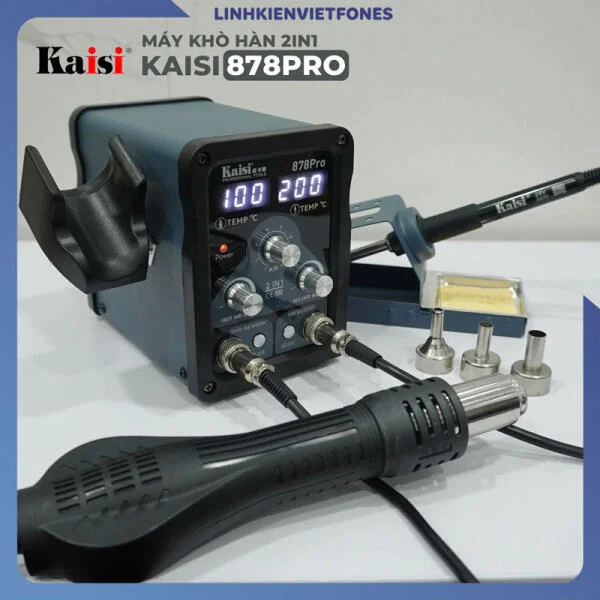

• Súng nhiệt có điều chỉnh nhiệt độ
• Nguồn DC điều chỉnh được

Phù hợp: Xưởng sửa chữa nhỏ, kỹ thuật viên bảo trì tại nhà máy.

3. Cấp độ Chuyên nghiệp (50-150 triệu đồng):

• Oscilloscope cao cấp + probe phân lập
• Máy phân tích công suất 3 pha

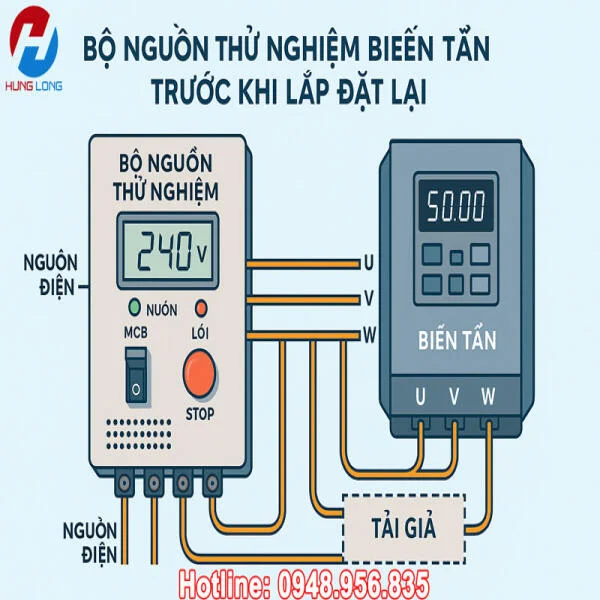

• Bộ nguồn thử nghiệm biến tần (Variac + nguồn DC)

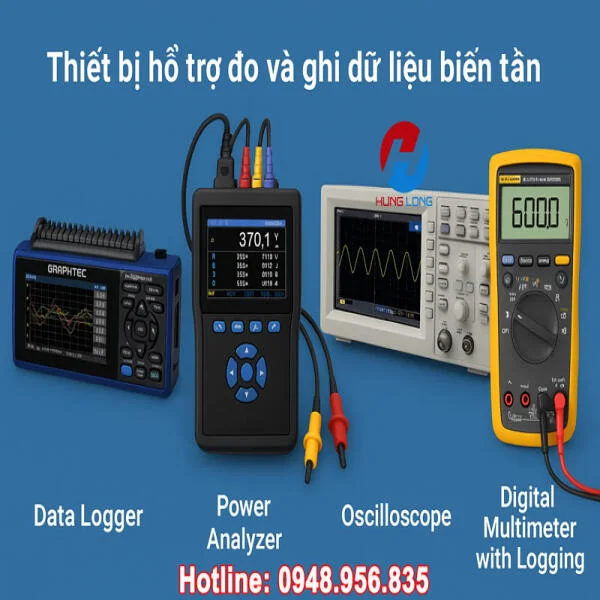

• Thiết bị ghi dữ liệu và phân tích chuyên sâu
• Máy hàn hồng ngoại BGA

Phù hợp: Trung tâm sửa chữa chuyên nghiệp như HLAuto, nhà phân phối biến tần có dịch vụ bảo hành.

Trước khi đi sâu vào từng loại thiết bị sửa chữa biến tần, anh em nên nắm vững kiến thức nền tảng về sửa biến tần để hiểu rõ quy trình chẩn đoán và các lỗi thường gặp nhé!

2. Nhóm thiết bị cơ bản không thể thiếu

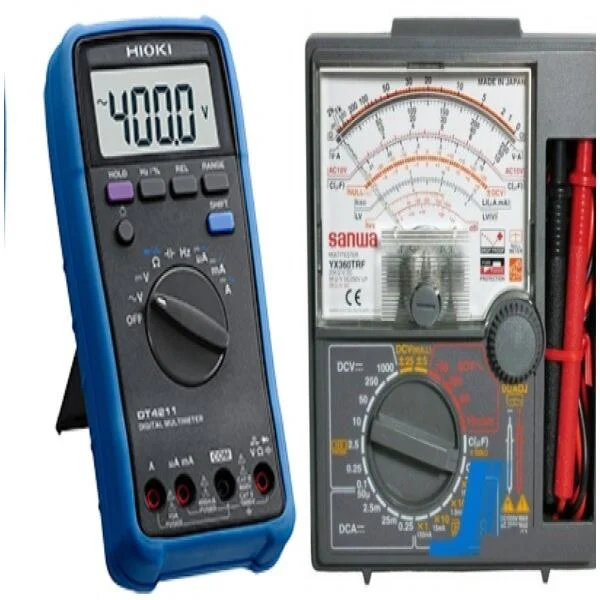

2.1. Đồng hồ vạn năng - "Vũ khí" đầu tiên của kỹ thuật viên

Khi nói đến thiết bị sửa biến tần cơ bản nhất, không thể không nhắc đến đồng hồ vạn năng (Multimeter). Đây là công cụ mà 100% kỹ thuật viên phải có và biết sử dụng thành thạo.

Tại sao đồng hồ vạn năng quan trọng?

Đồng hồ vạn năng cho phép bạn thực hiện các phép đo cơ bản:

• Điện áp AC/DC: Kiểm tra nguồn vào R-S-T (380V), nguồn DC bus (540-650V), nguồn điều khiển 24V, 15V, 5V
• Dòng điện: Đo dòng tải để phát hiện quá tải hoặc không tải
• Điện trở: Kiểm tra cuộn dây motor, điện trở xả, điện trở shunt
• Chế độ đo diode: Test IGBT, cầu chỉnh lưu, diode flyback - cực kỳ quan trọng!
• Tụ điện: Một số model có chức năng đo điện dung

Case study thực tế #1: Biến tần Delta VFD-B 5.5kW không lên nguồn

Hồi tháng 8 vừa rồi, một khách hàng ở Long Biên - Hà Nội gửi về HLAuto một biến tần Delta 5.5kW với tình trạng: Không có dấu hiệu sống, màn hình LED không sáng, không có tiếng gì.

Đây là quy trình mình đã làm với chiếc đồng hồ Fluke 17B+:

Bước 1: Đo nguồn vào R-S-T

• Kết quả: 385V AC (bình thường)

Bước 2: Tháo nắp, đo cầu chì (Fuse) trên board nguồn

• Kết quả: Thông mạch, điện trở gần 0 Ω

Bước 3: Đo cầu diode chỉnh lưu đầu vào (6 diode)

• Chiều thuận (Đỏ Anode, Đen Cathode): ~0.5V
• Chiều nghịch: OL (Open - vô cùng)
• Phát hiện: D2 (pha S) đo 2 chiều đều OL → Diode đứt!

Bước 4: Thay diode D2 (loại 30A/1200V, giá 30.000đ)

• Hàn lại, kiểm tra
• Đấu nguồn: LED sáng, hoạt động bình thường

⏱️ Thời gian: 15 phút (đã bao gồm tháo lắp)
💰 Chi phí linh kiện: 30.000đ
🎯 Kết quả: Tiết kiệm được 2.5 triệu đồng (giá mua board nguồn mới)

Gợi ý lựa chọn đồng hồ vạn năng

📌 Lưu ý quan trọng khi chọn đồng hồ:

1. Bắt buộc có True RMS: Vì biến tần hoạt động với dạng sóng PWM (xung), đồng hồ thường sẽ đo sai. True RMS đảm bảo đo chính xác.
2. Dải đo phải đủ: Tối thiểu 600V AC và 1000V DC (để đo DC bus an toàn)
3. Chức năng đo diode: Đây là chức năng sử dụng nhiều nhất khi kiểm tra IGBT và các linh kiện bán dẫn
4. Cấp an toàn CAT III 600V trở lên: Đảm bảo an toàn khi đo trực tiếp trên mạch điện công nghiệp

Kinh nghiệm từ HLAuto:

Mình thường khuyên anh em nếu ngân sách cho phép, nên đầu tư một chiếc Fluke 17B+ hoặc tương đương. Tại sao? Vì trong nghề sửa chữa, một phép đo sai có thể dẫn đến chẩn đoán sai, mất thời gian và thậm chí làm hỏng thêm linh kiện. Mình đã thấy không ít trường hợp anh em dùng đồng hồ giá rẻ, đo IGBT hiển thị "tốt" nhưng thực tế IGBT đã hỏng, dẫn đến việc không tìm ra lỗi.

Muốn hiểu sâu hơn về cách sử dụng đồng hồ vạn năng trong sửa chữa biến tần? HLAuto có hướng dẫn chi tiết với video minh họa cho từng bước đo nhé!

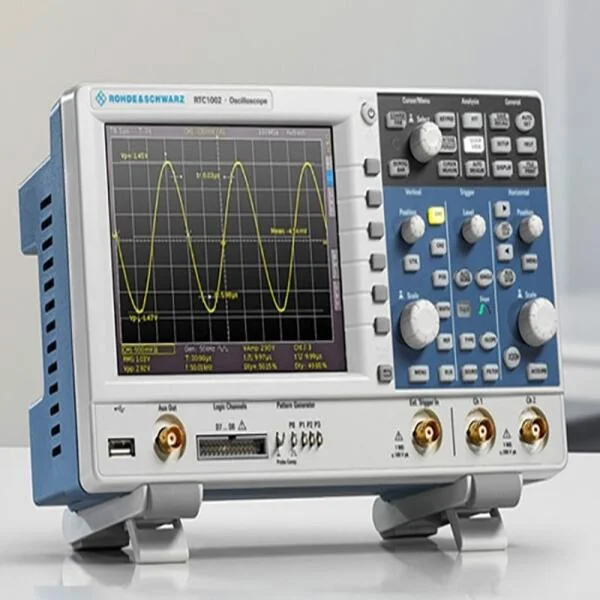

2.2. Máy đo dao động (Oscilloscope) - Mắt thần phát hiện lỗi ẩn

Nếu đồng hồ vạn năng là công cụ cơ bản, thì oscilloscope (máy hiện sóng) chính là thiết bị sửa chữa biến tần mà mọi kỹ thuật viên chuyên nghiệp đều mơ ước sở hữu. Sau khi HLAuto đầu tư oscilloscope, tỷ lệ sửa thành công các lỗi phức tạp tăng từ 60% lên 95%.

Oscilloscope giúp gì trong việc sửa biến tần?

Khác với đồng hồ vạn năng chỉ đo được giá trị trung bình hoặc RMS, oscilloscope cho phép bạn:

1. Quan sát dạng sóng theo thời gian thực
   • Xem xung PWM tại gate IGBT có chuẩn không
   • Phát hiện nhiễu trên đường nguồn
   • Kiểm tra tín hiệu encoder, cảm biến
2. Đo các thông số động
   • Tần số PWM (thường 2-15kHz)
   • Rise time, fall time của xung
   • Duty cycle của PWM
   • Voltage overshoot, ringing
3. Chẩn đoán lỗi ẩn
   • IGBT đóng cắt không đồng bộ
   • Gate driver yếu (xung méo)
   • Nhiễu do bố trí dây không tốt

Case study thực tế #2: Biến tần Mitsubishi FR-E720 15kW chạy rung giật

Đây là một case điển hình mà không có oscilloscope thì gần như không thể giải quyết.

Triệu chứng:

• Motor 15kW quay được nhưng rung lắc bất thường
• Tiếng động cơ kêu "ư ư ư" không đều
• Tốc độ cài đặt 1500rpm nhưng thực tế dao động 1480-1520rpm

Quy trình chẩn đoán ban đầu (không có oscilloscope):

Anh em kỹ thuật của khách hàng đã kiểm tra:

• Dùng đồng hồ đo điện áp ra 3 pha U-V-W: ~215V, ~218V, ~214V (tương đối cân bằng)
• Đo dòng điện 3 pha: 28A, 29A, 28.5A (cũng khá cân)
• Kiểm tra thông số: Carrier frequency, V/F curve → Tất cả đúng chuẩn

Họ đã thử:

• Thay encoder → Không khắc phục
• Đổi dây tín hiệu → Vẫn rung
• Reset về mặc định → Vẫn không được

Giải quyết bằng oscilloscope tại HLAuto:

Khi biến tần về đến xưởng, mình sử dụng Siglent SDS1104X-E (4 kênh, 100MHz) để đo:

Bước 1: Đo xung PWM tại 3 pha gate IGBT (Upper switch)

• Probe 1 → Gate pha U
• Probe 2 → Gate pha V
• Probe 3 → Gate pha W
• Trigger ở pha U

Phát hiện: Xung PWM pha U có dạng sóng bất thường:

• Rise time: 300ns (trong khi V, W chỉ ~100ns)
• Có overshoot lớn (~18V so với mức chuẩn 15V)
• Falling edge có "bậc thang" nhỏ

Bước 2: Tháo board driver ra, kiểm tra visual

• Phát hiện: Tụ ceramic 100nF (đánh dấu 104) gần gate IGBT pha U có màu bất thường, nghi rò

Bước 3: Thay tụ 104 (100nF/50V)

• Giá: 5.000đ
• Hàn lại, đo oscilloscope → Xung chuẩn, rise time giống pha V, W

Bước 4: Lắp lại, chạy thử

• Motor quay êm, không rung
• Tốc độ ổn định ở 1500rpm ±2rpm

⏱️ Thời gian: 1 giờ (kể từ khi có oscilloscope)
💰 Chi phí: 5.000đ cho tụ ceramic
🎯 Giá trị: Khách hàng đã chuẩn bị thay board driver mới (5.5 triệu), giờ tiết kiệm được!

Thông số oscilloscope cần lưu ý cho sửa biến tần

Dựa trên kinh nghiệm tại HLAuto, đây là các thông số quan trọng:

Gợi ý model oscilloscope cho sửa biến tần:

1. Oscilloscope để bàn (Desktop):

2. Oscilloscope cầm tay (Handheld):

3. Ngân sách thấp (cho sinh viên):

📌 Kinh nghiệm chọn mua oscilloscope:

Từ góc nhìn của người đã sử dụng nhiều loại oscilloscope, mình xin chia sẻ:

1. Đừng mua oscilloscope analog cũ: Tuy rẻ nhưng khó dùng, không lưu được dạng sóng, không có trigger nâng cao.
2. Ưu tiên 4 kênh hơn 2 kênh: Tuy đắt hơn ~3 triệu, nhưng khi đo 3 pha đồng thời sẽ thấy rất cần thiết.
3. Chú ý đến probe (đầu đo):
   • Probe đi kèm thường là 1x/10x thụ động
   • Với biến tần, nên có thêm probe phân lập (differential probe) để đo floating ground
   • Giá probe phân lập: 5-15 triệu
4. Kiểm tra bảo hành: Oscilloscope là thiết bị chính xác, nên chọn nơi bán có bảo hành rõ ràng.

Tại HLAuto, mình đang dùng Siglent SDS1104X-E và rất hài lòng. Anh em muốn tìm hiểu chi tiết về cách sử dụng máy đo dao động oscilloscope trong sửa biến tần, có thể xem bài hướng dẫn đầy đủ với video thực tế!

2.3. Máy kiểm tra IGBT chuyên dụng - Đánh giá chính xác linh kiện

IGBT (Insulated Gate Bipolar Transistor) là trái tim của mọi biến tần. Theo thống kê của HLAuto, 65% lỗi biến tần liên quan đến IGBT và driver. Vì vậy, việc có một thiết bị kiểm tra IGBT chính xác là cực kỳ quan trọng.

Tại sao không thể chỉ dùng đồng hồ vạn năng?

Nhiều anh em thường hỏi mình: "Em đo IGBT bằng đồng hồ, thấy tốt mà sao lắp vào vẫn lỗi?". Câu trả lời nằm ở chỗ:

Đồng hồ vạn năng chỉ kiểm tra được:

• Junction diode giữa Collector-Emitter (giống như đo diode thường)
• Có dòng leak hay không (ở mức ±0.4V)

Đồng hồ KHÔNG kiểm tra được:

• Độ khuếch đại của IGBT (hFE)
• Điện áp bão hòa Vce(sat) khi IGBT dẫn
• Điện dung gate Cge, Cgc (ảnh hưởng tốc độ đóng cắt)
• Khả năng chịu dòng thực tế

Kết quả: Một IGBT đo bằng đồng hồ "tốt" có thể vẫn hoạt động yếu, gây ra lỗi khi chạy tải.

Case study thực tế #3: Biến tần ABB ACS550 30kW báo lỗi OC liên tục

Đây là case rất điển hình mà mình gặp tháng 9 vừa rồi.

Tình huống:

• Biến tần ABB 30kW tại nhà máy dệt ở Nam Định
• Lỗi: Báo OC (Over Current) ngay khi khởi động, chưa chạy motor
• Khách hàng đã tự kiểm tra, thay cầu chì → Vẫn lỗi

Quy trình xử lý của khách:

Bước 1: Đo IGBT module (6 con IGBT trong module PM30CSJ060)

• Dùng đồng hồ Uni-T UT139C
• Đo junction C-E: Tất cả đều thông chiều thuận (~0.5V), ngược OL
• Kết luận: 6 IGBT đều "tốt"

Bước 2: Kiểm tra gate driver

• Đo điện áp nguồn +15V, -8V: OK
• Đo điện trở pull-up/pull-down: OK
• Kết luận: Driver tốt

Bước 3: Đấu nguồn thử (không nối motor)

• Vẫn báo lỗi OC ngay lập tức
• Họ bí → Gửi về HLAuto

Xử lý tại HLAuto với máy test IGBT:

Khi biến tần về, mình không tin vào kết quả đo bằng đồng hồ thông thường. Mình dùng máy kiểm tra IGBT chuyên dụng (Peak Atlas DCA75):

Test IGBT pha U:

• Vce(sat) @ Ic=10A: 1.85V (bình thường 1.5-1.8V)
• Kết luận: Ổn

Test IGBT pha V:

• Vce(sat) @ Ic=10A: 3.2V (quá cao!)
• Điện trở động rds: 0.28Ω (tiêu chuẩn <0.15Ω)
• Kết luận: IGBT pha V đang xuống cấp nghiêm trọng

Test IGBT pha W:

• Vce(sat) @ Ic=10A: 1.78V
• Kết luận: Ổn

Nguyên nhân: IGBT pha V tuy chưa "chết hẳn" (vẫn dẫn điện được) nhưng đã xuống cấp. Khi chạy, nó tỏa nhiệt cao, dẫn đến mạch bảo vệ OC phát hiện và cắt.

Giải pháp:

• Thay IGBT module PM30CSJ060: 1.8 triệu
• Thay cả bộ gate driver (phòng ngừa): 500k
• Tổng: 2.3 triệu

Kết quả:

• Biến tần hoạt động ổn định
• Không còn lỗi OC
• Khách hàng hài lòng

⏱️ Thời gian: 45 phút (từ khi test đến lắp lại)
💰 Chi phí thực tế: 2.3 triệu đồng
🎯 Tiết kiệm: Nếu không có máy test IGBT → có thể phải thay cả 3 module (6 triệu) hoặc cả board công suất (10 triệu)

So sánh phương pháp kiểm tra IGBT:

Các loại máy kiểm tra IGBT trên thị trường:

1. Máy test IGBT/Transistor cầm tay (Phổ biến nhất):

2. Curve Tracer (Cao cấp):

Curve Tracer là thiết bị sửa biến tần chuyên nghiệp nhất để test linh kiện bán dẫn:

3. Máy test IGBT module chuyên dụng (Cho xưởng lớn):

Nếu xưởng của bạn chuyên sửa biến tần công suất lớn (>50kW), nên đầu tư:

• Megger MIT515 (test cách điện IGBT): ~12 triệu
• Fluke 1550C (test hi-pot): ~35 triệu
• Chroma 19073 (test IGBT module toàn diện): ~80 triệu

📌 Kinh nghiệm chọn mua máy test IGBT:

Sau 10 năm kinh nghiệm tại HLAuto, mình khuyên:

Với xưởng nhỏ/kỹ thuật viên cá nhân:

• Đầu tư Peak Atlas DCA75 (~3.5 triệu) hoặc tương đương
• Đủ để test 90% trường hợp
• Nhỏ gọn, dễ sử dụng
• Có thể mang đi hiện trường

Với trung tâm sửa chữa chuyên nghiệp:

• Nên có Curve Tracer hoặc Smart Tweezers
• Đầu tư đáng giá vì xử lý nhiều case khó
• Tăng độ tin cậy, giảm phải thay thử

Với sinh viên/người mới học:

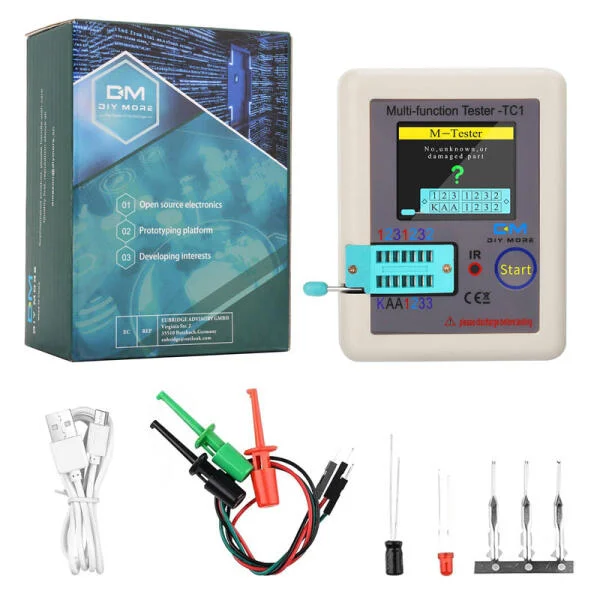

• Có thể mua loại M328 (~300k) để làm quen
• Nhưng đừng tin 100% vào kết quả
• Kết hợp với đồng hồ vạn năng để cross-check

Lưu ý khi sử dụng máy test IGBT:

1. Luôn tháo IGBT khỏi mạch trước khi test: Nếu test in-circuit, các linh kiện xung quanh sẽ ảnh hưởng kết quả.
2. Test ở nhiều dải dòng khác nhau: IGBT có thể tốt ở dòng nhỏ nhưng xấu ở dòng lớn.
3. So sánh với IGBT tốt cùng loại: Đây là cách tốt nhất để đánh giá.
4. Chú ý nhiệt độ: IGBT xuống cấp thường biểu hiện rõ khi nóng.

Muốn học cách sử dụng máy kiểm tra IGBT chuyên dụng trong sửa chữa biến tần một cách chuyên sâu? HLAuto có hướng dẫn chi tiết từng bước với case thực tế!

Vậy là mình đã chia sẻ xong 3 nhóm thiết bị sửa chữa biến tần cơ bản nhất: Đồng hồ vạn năng, Oscilloscope, và Máy test IGBT. Đây là nền tảng mà mọi kỹ thuật viên cần có. Tiếp theo, chúng ta sẽ đi vào các thiết bị nâng cao hơn...

3. Nhóm thiết bị nâng cao cho xưởng chuyên nghiệp

Nếu bạn đã thành thạo với 3 công cụ cơ bản ở phần 1, đây là lúc nâng cấp lên các thiết bị sửa biến tần chuyên nghiệp hơn. Những công cụ này không chỉ giúp giải quyết các lỗi phức tạp mà còn nâng cao uy tín và khả năng cạnh tranh của xưởng.

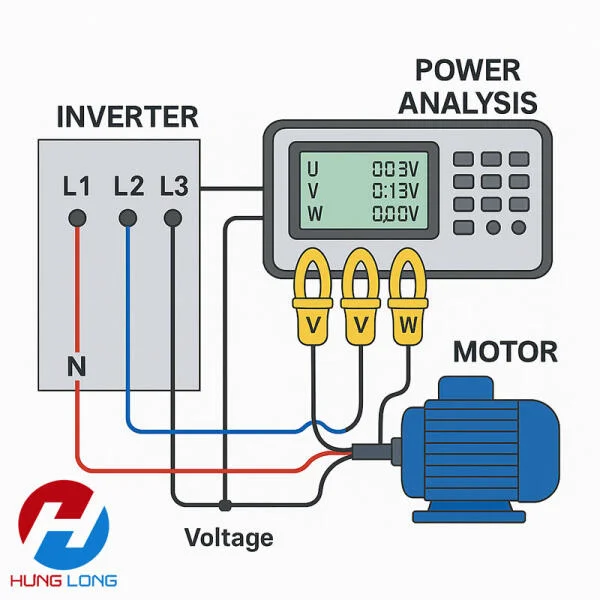

3.1. Máy phân tích công suất - Công cụ chuyên sâu kiểm tra hiệu suất

Máy phân tích công suất (Power Analyzer) là dụng cụ sửa biến tần mà ít người biết đến nhưng cực kỳ hữu ích khi bạn cần đánh giá toàn diện hệ thống biến tần - động cơ.

Máy phân tích công suất làm được gì?

Khác với đồng hồ vạn năng chỉ đo điện áp/dòng tức thời, máy phân tích công suất đo đồng thời nhiều thông số:

Về phía đầu vào (Input):

• Công suất tác dụng P (W)
• Công suất phản kháng Q (VAR)
• Công suất biểu kiến S (VA)
• Hệ số công suất PF
• Dòng điện harmonics (THD)

Về phía đầu ra (Output):

• Công suất đầu ra 3 pha
• Tần số PWM thực tế
• Tỷ lệ điều chế
• Hiệu suất biến tần (η = Pout/Pin)

Khi nào cần dùng máy phân tích công suất?

1. Kiểm tra hiệu suất biến tần:
   • Biến tần cũ, muốn biết còn hoạt động tốt không
   • So sánh hiệu suất trước và sau sửa chữa
2. Tối ưu thông số:
   • Điều chỉnh carrier frequency để giảm tổn hao
   • Tối ưu V/F curve cho motor cụ thể
3. Chẩn đoán lỗi phức tạp:
   • Motor nóng bất thường → kiểm tra harmonics
   • Hệ số công suất thấp → có thể tụ DC bus yếu

Case study thực tế #4: Biến tần Schneider 45kW - Motor nóng bất thường

Đầu tháng 10, một khách hàng ở KCN Phố Nối - Hưng Yên gọi điện cho HLAuto:

Vấn đề:

• Biến tần Schneider ATV630 45kW
• Motor 37kW chạy máy nghiền nhựa
• Motor nóng lên đến 85°C (bình thường ~60°C)
• Dòng điện đo bằng ampe kìm: ~72A (danh định 75A) → Vẫn trong giới hạn

Họ đã thử:

• Kiểm tra ổ bi motor: OK
• Vệ sinh motor, kiểm tra quạt gió: OK
• Đổi biến tần sang unit khác: Vẫn nóng
• Kết luận: Motor hỏng → Chuẩn bị thay motor mới (50 triệu)

HLAuto can thiệp:

Mình nghi ngờ vấn đề không phải ở motor mà ở chất lượng điện năng. Mang thiết bị ra hiện trường:

Bước 1: Đo bằng máy phân tích công suất Fluke 435 Series II

Đo đầu vào biến tần:

• Điện áp: 378V (OK)
• Tần số: 50.2Hz (OK)
• THD điện áp: 4.2% (OK, <5%)
• PF: 0.88 (chấp nhận được)

Đo đầu ra biến tần (nối motor):

• Điện áp: 370V
• Tần số: 50Hz
• Dòng điện: 72A
• Phát hiện: THDi (Total Harmonic Distortion dòng) = 18.5% (quá cao!)

Phân tích harmonics:

• Bậc 5: 12.3%
• Bậc 7: 8.7%
• Bậc 11: 4.2%

Nguyên nhân:

Carrier frequency của biến tần đang để 2kHz (mặc định xuất xưởng). Tần số PWM quá thấp → harmonics cao → motor nóng.

Giải pháp:

Mình điều chỉnh lại thông số biến tần:

• Tăng carrier frequency từ 2kHz lên 8kHz
• Điều chỉnh lại thông số lọc nhiễu

Kết quả đo lại:

• THDi giảm xuống: 6.8% (giảm gần 3 lần!)
• Nhiệt độ motor sau 1 giờ chạy: 62°C (giảm 23°C)
• Tiếng motor êm hơn rõ rệt

⏱️ Thời gian: 2 giờ (di chuyển + đo + điều chỉnh)
💰 Chi phí: 0 đồng (chỉ điều chỉnh thông số)
🎯 Tiết kiệm: 50 triệu đồng (không phải thay motor)

Gợi ý các loại máy phân tích công suất:

📌 Lưu ý:

Máy phân tích công suất là thiết bị đắt tiền. Nếu xưởng của bạn không thường xuyên cần, có thể:

• Thuê thiết bị khi cần (1-2 triệu/lần)
• Liên hệ HLAuto để hỗ trợ đo đạc tại hiện trường
• Sử dụng oscilloscope + phần mềm để tính toán gần đúng

Chi tiết về cách sử dụng máy phân tích công suất để kiểm tra hiệu suất biến tần và động cơ, anh em xem thêm nhé!

3.2. Bộ nguồn thử nghiệm biến tần - Không thể thiếu cho xưởng sửa chữa

Đây là thiết bị sửa biến tần mà HLAuto cho rằng BẮT BUỘC phải có nếu bạn mở xưởng sửa chữa chuyên nghiệp. Tại sao? Vì bạn không thể nào test biến tần mà không có nguồn điện phù hợp.

Bộ nguồn thử nghiệm biến tần gồm những gì?

Một bộ nguồn test biến tần hoàn chỉnh cần có:

1. Nguồn AC 3 pha điều chỉnh được (Variac 3 pha):

• Điều chỉnh điện áp từ 0-450V
• Công suất tối thiểu: 5kVA (đủ test biến tần đến 3kW)
• Có đồng hồ hiển thị V, A

2. Nguồn DC điều chỉnh được:

• Dải điện áp: 0-600V (để test DC bus)
• Dòng ra: 5-10A
• Có giới hạn dòng (current limit)

3. Nguồn DC thấp áp:

• +24V/5A (nguồn điều khiển)
• +15V, -15V (op-amp)
• +5V (IC logic)

4. Các thiết bị bảo vệ:

• MCB (aptomat) đầu vào
• Relay chống ngược pha
• Đèn báo, nút khẩn cấp

Tại sao cần nguồn thử nghiệm?

Vấn đề 1: Không thể cắm thẳng biến tần vào lưới điện

Nhiều anh em mới sửa biến tần thường mắc sai lầm: Sau khi sửa xong, cắm thẳng biến tần vào ổ điện 380V → Nếu còn lỗi → BÙM! Cầu chì cháy, IGBT nổ thêm.

Vấn đề 2: Cần điều chỉnh điện áp để test an toàn

Với nguồn Variac, bạn có thể:

• Bắt đầu từ 0V, từ từ tăng lên
• Quan sát dòng điện tăng thế nào
• Nếu có bất thường (dòng tăng đột ngột) → Dừng ngay
• Test ở điện áp thấp (220V) trước khi lên full 380V

Vấn đề 3: Test từng khối riêng biệt

• Test riêng mạch nguồn DC: Dùng nguồn DC 300V
• Test riêng driver IGBT: Dùng nguồn DC +15V/-8V
• Test mạch điều khiển: Dùng nguồn +24V, +5V

Case study thực tế #5: Biến tần Siemens V20 1.5kW không lên nguồn

Triệu chứng:

• LED không sáng
• Không có tiếng gì

Quy trình test an toàn với bộ nguồn thử nghiệm:

Bước 1: Tách biến tần khỏi motor, khỏi hệ thống

Bước 2: Đấu vào Variac 3 pha

• Set điện áp 0V
• Bật nguồn
• Từ từ tăng điện áp

Bước 3: Quan sát

• Tăng đến 50V → Dòng điện 0.1A → OK
• Tăng lên 100V → Dòng điện 0.15A → OK
• Tăng lên 150V → Dòng điện nhảy lên 2.5A → DỪNG NGAY!

Phát hiện: Có ngắn mạch hoặc linh kiện hỏng

Bước 4: Tháo board nguồn ra, đo

• Phát hiện tụ lọc 400V/470uF bị phồng
• Đo bằng ESR meter: ESR = 8Ω (chuẩn <0.5Ω) → Tụ hỏng

Bước 5: Thay tụ, test lại

• Set Variac về 0V
• Tăng từ từ lên 220V → Dòng 0.3A, LED sáng → OK
• Tăng lên 380V → Dòng 0.4A → Hoàn toàn bình thường

⏱️ Thời gian: 30 phút
💰 Chi phí: 35.000đ (tụ điện)
🎯 Tránh được: Cháy thêm IGBT, driver nếu cắm thẳng vào 380V

Hướng dẫn lắp ráp bộ nguồn test biến tần:

Nếu mua sẵn, bộ nguồn test có giá 20-50 triệu. Nhưng bạn có thể tự lắp với ~10 triệu:

Danh sách linh kiện:

Sơ đồ kết nối đơn giản:

[Lưới 380V] → [MCB 20A] → [Variac 3 pha] → [Đồng hồ V/A] → [Output đấu biến tần]
                                                                    ↓
                                                            [Nguồn DC điều chỉnh]
                                                                    ↓
                                                            [Nguồn DC 24V/15V/5V]

📌 Lưu ý an toàn:

1. Luôn bắt đầu từ 0V: Không bao giờ bật nguồn ở mức cao
2. Có nút khẩn cấp: Để cắt nhanh khi có sự cố
3. Không chạm tay vào mạch khi đang có điện: Dù chỉ 100V cũng nguy hiểm
4. Đo dòng điện liên tục: Nếu dòng tăng bất thường → Ngắt ngay

Tại HLAuto, chúng mình có hướng dẫn chi tiết về bộ nguồn thử nghiệm biến tần, kèm video lắp ráp từng bước. Anh em quan tâm thì tham khảo nhé!

3.3. Thiết bị đo và ghi dữ liệu biến tần - Phát hiện lỗi không thường xuyên

Đây là loại thiết bị sửa biến tần mà ít người biết đến nhưng cực kỳ hữu ích cho các lỗi "ma" - lỗi xuất hiện không thường xuyên, khó tái hiện.

Lỗi "ma" là gì?

Bạn có bao giờ gặp tình huống:

• Biến tần chạy 2-3 ngày tốt, đột ngột báo lỗi
• Test lại thì không lỗi
• Đưa lại khách, chạy được vài ngày lại lỗi
• Khách phàn nàn "Sửa mãi không xong!"

Đó chính là lỗi ngẫu nhiên, thường do:

• Nhiễu từ thiết bị bên cạnh (khi máy hàn bật lên)
• Nhiệt độ môi trường (chỉ lỗi khi nóng >40°C)
• Dao động điện áp lưới (khi nhiều máy cùng khởi động)
• Rung động cơ học (khi máy bên cạnh hoạt động)

Thiết bị ghi dữ liệu giúp gì?

Thiết bị ghi dữ liệu (Data Logger) cho phép:

• Ghi lại điện áp, dòng điện liên tục 24/7
• Ghi nhiệt độ, độ rung
• Lưu trữ khi có sự kiện bất thường (trigger)
• Phân tích sau để tìm nguyên nhân

Case study thực tế #6: Biến tần Delta 7.5kW báo lỗi ngẫu nhiên

Tình huống:

Khách hàng ở Hải Dương, sử dụng biến tần Delta VFD075B43A (7.5kW) cho máy bơm nước:

• Chạy 3-4 tiếng/ngày
• Mỗi tuần lỗi 1-2 lần, báo UV (Under Voltage)
• Khách tự reset thì chạy lại bình thường
• Đã gửi qua 2 nơi sửa, đều báo "test tốt, không lỗi"

Xử lý tại HLAuto:

Bước 1: Test tại xưởng như thường

• Chạy 8 tiếng liên tục → Không lỗi
• Kết luận: Biến tần tốt?

Bước 2: Nghi ngờ do môi trường hiện trường

• Mang thiết bị ghi dữ liệu (Hioki LR8400) ra hiện trường
• Gắn 3 probe: Điện áp vào R-S-T
• Set trigger: Ghi khi điện áp <320V

Bước 3: Để ghi dữ liệu 5 ngày

• Ngày 1, 2, 3: Không có sự kiện
• Ngày 4, 10h sáng: Bắt được!
  • Điện áp R-S-T giảm từ 380V xuống 285V trong 0.3 giây
  • Sau đó hồi phục lên 375V

Phân tích:

Đối chiếu với nhật ký sản xuất:

• 10h sáng: Máy hàn xưởng bên cạnh bật lên
• Máy hàn công suất lớn (250A) → Gây sụt áp tức thời
• Biến tần bảo vệ UV → Dừng

Giải pháp:

Không phải sửa biến tần, mà là:

1. Điều chỉnh thông số biến tần:
   • Giảm ngưỡng bảo vệ UV từ 320V xuống 280V
   • Tăng thời gian trễ UV từ 0.2s lên 0.5s
2. Khuyến nghị khách hàng:
   • Tách nguồn điện với máy hàn (nếu được)
   • Hoặc lắp thêm ổn áp servo 10kVA

Kết quả:

• Sau 2 tháng: Không còn lỗi UV
• Khách hàng hài lòng

⏱️ Thời gian: 5 ngày (phần lớn là chờ ghi dữ liệu)
💰 Chi phí: 0 đồng (chỉ điều chỉnh thông số)
🎯 Phát hiện được: Nguyên nhân ngoài biến tần

Các loại thiết bị ghi dữ liệu:

📌 Kinh nghiệm sử dụng:

Không phải case nào cũng cần thiết bị ghi dữ liệu. Chỉ dùng khi:

• Lỗi xuất hiện ngẫu nhiên, không tái hiện được
• Nghi ngờ do môi trường bên ngoài
• Khách hàng yêu cầu phân tích sâu

Với các case thông thường, oscilloscope + đồng hồ vạn năng là đủ.

Muốn biết thêm về thiết bị hỗ trợ đo và ghi dữ liệu biến tần? Xem ngay bài viết chuyên sâu của HLAuto!

4. Nhóm thiết bị hỗ trợ sửa chữa

Ngoài các thiết bị sửa chữa biến tần đo lường và phân tích, còn có một nhóm dụng cụ hỗ trợ không thể thiếu - đó là các thiết bị để thực hiện công việc sửa chữa thực tế: hàn, tháo lắp linh kiện, làm sạch board mạch. Đây là những "trợ thủ đắc lực" mà HLAuto sử dụng hàng ngày.

4.1. Súng nhiệt và thiết bị hàn - Công cụ tháo lắp linh kiện điện tử

Khi đã xác định được linh kiện hỏng (IGBT, tụ điện, IC driver...), bước tiếp theo là tháo linh kiện cũ và hàn linh kiện mới. Đây là giai đoạn quyết định thành công hay thất bại của cả quá trình sửa chữa.

Tại sao cần súng nhiệt chuyên dụng?

Nhiều anh em thợ điện thường dùng mỏ hàn thường (50-60W) để hàn biến tần. Điều này có thể làm được với các linh kiện nhỏ như điện trở, tụ ceramic. Nhưng với:

• IGBT module (TO-247, TO-220): Chân dày, cần nhiệt độ cao, mỏ hàn thường không đủ
• IC SMD (Surface Mount): Nhiều chân, hàn tay rất khó
• Tụ điện lớn: Cần gia nhiệt đều để không làm cong board

Súng nhiệt giải quyết vấn đề này như thế nào?

Súng nhiệt thổi khí nóng (300-500°C) đều khắp khu vực, làm chảy đồng thời tất cả các chân hàn, giúp:

• Tháo linh kiện nhanh, không làm hỏng pad hàn
• Hàn IC SMD chính xác
• Gia nhiệt đều, không cong board

Case study thực tế #7: Thay IC driver IR2110 trên biến tần Fuji 11kW

Tình huống:

• Biến tần Fuji Frenic Mini 11kW
• Lỗi OC, đã xác định IC driver IR2110 pha U bị hỏng
• IC này là DIP-16 (16 chân cắm)

Phương pháp 1: Dùng mỏ hàn thường (SAI LẦM)

Nhiều anh em làm như sau:

1. Dùng hút thiếc hút từng chân
2. Tháo IC ra
3. Vấn đề:
   • Hút không sạch → IC kẹt
   • Dùng lực kéo → Pad hàn bị bứt ra
   • Board hỏng → Phải thay cả board (~3 triệu)

Phương pháp 2: Dùng súng nhiệt (ĐÚNG)

Quy trình tại HLAuto:

Bước 1: Chuẩn bị

• Súng nhiệt Quick 861DW
• Nhiệt độ: 380°C
• Lưu lượng gió: 60%

Bước 2: Gia nhiệt

• Thổi đều xung quanh IC khoảng 40-60 giây
• Quan sát khi thiếc chảy (bóng lên)

Bước 3: Tháo IC

• Dùng nhíp gắp nhẹ IC
• IC bật ra dễ dàng, không hư pad hàn

Bước 4: Làm sạch và hàn IC mới

• Dùng đầu hút thiếc làm sạch pad
• Đặt IC mới, dùng súng nhiệt gia nhiệt lại
• Kiểm tra bằng kính lúp: Tất cả chân đã hàn tốt

⏱️ Thời gian: 10 phút (so với 30 phút nếu dùng mỏ hàn)
💰 Chi phí linh kiện: 25.000đ (IC IR2110)
🎯 Tránh được: Hỏng board mạch do kỹ thuật hàn sai

Các loại súng nhiệt và thiết bị hàn:

1. Súng nhiệt điều chỉnh nhiệt độ:

2. Trạm hàn điều nhiệt:

3. Máy hàn hồng ngoại (cho module IGBT lớn):

Nếu xưởng chuyên sửa biến tần công suất lớn (>50kW), nên đầu tư:

• Jovy RE-7500: ~35 triệu (hàn BGA, module IGBT)
• Puhui T-862++: ~12 triệu (giá rẻ hơn, đủ dùng)

📌 Kỹ thuật hàn linh kiện điện tử trong sửa biến tần:

Nguyên tắc vàng:

1. Nhiệt độ phù hợp: Không quá cao (cháy linh kiện) cũng không quá thấp (hàn không chắc)
   • Linh kiện SMD nhỏ: 320-360°C
   • IGBT TO-220/TO-247: 380-420°C
   • IC DIP: 360-380°C
2. Thời gian gia nhiệt đủ: Không vội vàng
   • IC SMD: 40-60 giây
   • IGBT: 60-90 giây
3. Sử dụng flux (dung môi hàn): Giúp thiếc chảy đều, hàn đẹp
4. Kiểm tra sau khi hàn:
   • Dùng kính lúp xem các chân có hàn đủ không
   • Đo đồng hồ kiểm tra ngắn mạch giữa các chân

Lưu ý an toàn:

• Súng nhiệt có thể gây bỏng nặng (500°C)
• Không hít khói hàn trực tiếp (có độc)
• Luôn bật quạt hút khói khi hàn

Chi tiết về kỹ thuật sử dụng súng nhiệt và hàn linh kiện điện tử trong sửa chữa biến tần, HLAuto có hướng dẫn video từng bước!

4.2. Dụng cụ hỗ trợ khác - Hoàn thiện bộ công cụ chuyên nghiệp

Ngoài các thiết bị sửa biến tần chính đã kể trên, còn nhiều dụng cụ nhỏ nhưng không thể thiếu. Đây là những công cụ mà HLAuto trang bị đầy đủ cho mọi kỹ thuật viên.

1. Bộ dụng cụ cầm tay cơ bản:

2. Hóa chất và vật liệu tiêu hao:

3. Thiết bị bảo vệ ESD (Phóng tĩnh điện):

Linh kiện điện tử trong biến tần rất nhạy với tĩnh điện. Một cú phóng điện từ tay người (có thể lên đến 2000-5000V) có thể làm hỏng IC, IGBT ngay lập tức mà không biết.

Case study thực tế #8: Làm hỏng IC do không dùng ESD

Đây là câu chuyện có thật tại HLAuto hồi năm 2020 (lúc mình mới mở xưởng):

Tình huống:

• Một anh kỹ thuật mới (tạm gọi là A) nhận sửa biến tần Mitsubishi 5.5kW
• Lỗi: IC photocoupler TLP250 hỏng
• Thay IC mới, test → Vẫn không hoạt động
• Thay IC lần 2 → Vẫn hỏng
• Thay IC lần 3 → Vẫn hỏng!

Nguyên nhân:

Mình quan sát cách anh A làm việc:

• Không đeo vòng tay ESD
• Ngồi trên ghế nhựa (dễ tích điện)
• Cầm IC trực tiếp bằng tay
• Môi trường khô hanh (độ ẩm <30%)

Mỗi lần anh A cầm IC, tĩnh điện từ người phóng qua IC → Làm hỏng IC ngay từ đầu!

Giải pháp:

• Đeo vòng tay ESD nối đất
• Dùng thảm ESD
• Tăng độ ẩm phòng lên >50% (bật máy phun sương)
• Cầm IC bằng kìm ESD hoặc từ mép nhựa

Kết quả:

• Thay IC lần 4 → Thành công!
• Chi phí lãng phí: 3 IC x 25k = 75k

Bài học: Đầu tư thiết bị ESD (~500k) để tránh mất tiền và mất uy tín.

4. Dụng cụ đo lường phụ trợ:

5. Thiết bị tổ chức và bảo quản:

📌 Checklist bộ dụng cụ hoàn chỉnh cho sửa biến tần:

Cấp độ cơ bản (5-8 triệu):

• ✅ Đồng hồ vạn năng True RMS
• ✅ Bộ tua vít, kìm nhíp cơ bản
• ✅ Mỏ hàn 60W + súng nhiệt giá rẻ
• ✅ Vòng tay ESD + thảm ESD
• ✅ Hóa chất hàn cơ bản

Cấp độ trung cấp (20-35 triệu):

• ✅ Tất cả ở cấp cơ bản
• ✅ Oscilloscope 2-4 kênh
• ✅ Máy test IGBT chuyên dụng
• ✅ Súng nhiệt có điều nhiệt
• ✅ Bộ nguồn thử nghiệm (Variac + DC)

Cấp độ chuyên nghiệp (60-150 triệu):

• ✅ Tất cả ở cấp trung
• ✅ Máy phân tích công suất
• ✅ Thiết bị ghi dữ liệu
• ✅ Máy hàn hồng ngoại (cho module lớn)
• ✅ Curve tracer hoặc thiết bị test nâng cao

Vậy là mình đã chia sẻ xong về nhóm thiết bị sửa biến tần hỗ trợ và phụ trợ. Tiếp theo, chúng ta sẽ đi vào phần quan trọng: Làm sao để lựa chọn thiết bị phù hợp với ngân sách và nhu cầu của từng người...

5. Cách lựa chọn thiết bị phù hợp ngân sách

Sau khi đã tìm hiểu đầy đủ về các loại thiết bị sửa chữa biến tần, câu hỏi lớn nhất mà nhiều anh em thường hỏi mình là: "Anh Long ơi, em mới bắt đầu/em có ngân sách hạn chế, nên đầu tư những gì trước?"

Dựa trên 10 năm kinh nghiệm tại HLAuto, mình xin chia sẻ lộ trình đầu tư hợp lý cho từng đối tượng.

5.1. Lộ trình cho sinh viên/người mới học (Ngân sách: 3-5 triệu)

Mục tiêu: Làm quen, thực hành, học kỹ thuật cơ bản.

Danh sách ưu tiên:

1. Đồng hồ vạn năng (1 triệu):

• Khuyên dùng: UNI-T UT139C (~500k) hoặc Mastech MS8229 (~800k)
• Phải có True RMS và đo diode
• Đây là công cụ bạn sẽ dùng 90% thời gian

2. Bộ dụng cụ cơ bản (500k):

• Tua vít điện tử đa năng
• Kìm cắt, kìm nhíp
• Vòng tay ESD + thảm nhỏ

3. Mỏ hàn + súng nhiệt giá rẻ (1.5 triệu):

• Yihua 898D 2-in-1: ~2 triệu (có cả mỏ hàn và súng nhiệt)
• Đủ để thực hành hàn linh kiện

4. Hóa chất và vật liệu (300k):

• Thiếc hàn, flux, IPA
• Linh kiện thực hành (mua online rẻ)

5. Sách/khóa học (700k):

• Đầu tư kiến thức quan trọng hơn thiết bị
• Tham khảo các bài viết miễn phí tại HLAuto

Tổng: ~4 triệu đồng

Không nên:

• ❌ Mua oscilloscope quá sớm (chưa biết dùng)
• ❌ Mua thiết bị cũ kỹ, hỏng hóc
• ❌ Mua thiết bị không rõ nguồn gốc

5.2. Lộ trình cho kỹ thuật viên bảo trì (Ngân sách: 10-20 triệu)

Mục tiêu: Tự xử lý được 70-80% lỗi thường gặp tại xưởng/nhà máy.

Đầu tư thêm từ cấp sinh viên:

1. Đồng hồ vạn năng nâng cấp (2.5 triệu):

• Hioki DT4252 hoặc Kyoritsu 1009
• Có kẹp ampe, đo dòng AC/DC chính xác

2. Oscilloscope cầm tay (7 triệu):

• Hantek 2D42 hoặc tương đương
• 2 kênh, 40MHz là đủ
• Có thể mang đi hiện trường

3. Máy test IGBT (3 triệu):

• Loại cầm tay Trung Quốc (đủ dùng)
• Giúp xác định chính xác IGBT hỏng

4. Súng nhiệt tốt hơn (3.5 triệu):

• Quick 861DW hoặc Yihua 898D+
• Điều nhiệt chính xác

5. Bộ nguồn DC đơn giản (2 triệu):

• Nguồn DC 0-60V/10A
• Đủ để test mạch điều khiển

Tổng: ~18 triệu đồng

Lưu ý: Ưu tiên oscilloscope vì đây là bước nhảy vọt trong khả năng chẩn đoán.

5.3. Lộ trình cho xưởng sửa chữa chuyên nghiệp (Ngân sách: 40-80 triệu)

Mục tiêu: Giải quyết được 95% lỗi biến tần, xây dựng uy tín.

Đầu tư thêm:

1. Oscilloscope để bàn 4 kênh (15 triệu):

• Siglent SDS1104X-E hoặc Rigol DS1054Z
• Băng thông 100MHz
• 4 kênh để đo 3 pha đồng thời

2. Bộ nguồn thử nghiệm hoàn chỉnh (10 triệu):

• Variac 3 pha 5kVA
• Nguồn DC 0-600V
• Nguồn DC đa dụng 24V/15V/5V

3. Máy test IGBT cao cấp (8 triệu):

• Smart Tweezers hoặc Peak Atlas DCA75
• Độ chính xác cao

4. Thiết bị đo phụ trợ (5 triệu):

• Ampe kìm chất lượng (Fluke, Hioki)
• Súng đo nhiệt độ
• ESR meter (đo tụ điện)

5. Máy phân tích công suất (nếu còn ngân sách) (45 triệu):

• PROVA 6830 hoặc tương đương
• Không bắt buộc nhưng rất hữu ích

Tổng: ~83 triệu (không tính máy phân tích công suất: ~38 triệu)

5.4. Lộ trình cho trung tâm lớn/nhà phân phối (Ngân sách: >100 triệu)

Đầu tư toàn diện:

• Tất cả thiết bị ở cấp chuyên nghiệp
• Thêm: Máy phân tích công suất cao cấp (Fluke 435)
• Thêm: Thiết bị ghi dữ liệu (Hioki LR8400)
• Thêm: Máy hàn hồng ngoại (cho module IGBT lớn)
• Thêm: Curve tracer hoặc thiết bị test chuyên sâu

📌 Nguyên tắc vàng khi đầu tư thiết bị:

1. Ưu tiên theo thứ tự:

Kiến thức > Thiết bị cơ bản > Thiết bị nâng cao > Thiết bị cao cấp

2. Mua thiết bị khi:

• ✅ Bạn đã hiểu rõ cách sử dụng
• ✅ Bạn thực sự cần (gặp nhiều case liên quan)
• ✅ Thiết bị đó giúp tăng tỷ lệ sửa thành công hoặc giảm thời gian
• ✅ Có khả năng thu hồi vốn trong 6-12 tháng

3. Không nên mua khi:

• ❌ Chỉ mua vì "ngầu" hoặc thấy người khác có
• ❌ Chưa biết dùng
• ❌ Thiết bị quá đắt so với thu nhập
• ❌ Có thể thuê/mượn được khi cần

4. Nên thuê thay vì mua:

• Máy phân tích công suất (nếu ít dùng)
• Thiết bị ghi dữ liệu dài hạn
• Các thiết bị test chuyên sâu khác

6. Kinh nghiệm thực tế từ xưởng HLAuto

Sau hơn 10 năm sửa hàng nghìn chiếc biến tần tại HLAuto, mình muốn chia sẻ một số kinh nghiệm "máu" về thiết bị sửa chữa biến tần mà không phải sách vở nào dạy.

6.1. Những sai lầm thường gặp khi mới bắt đầu

Sai lầm #1: Đầu tư thiết bị quá sớm

Năm đầu tiên mở xưởng (2015), mình đã mua ngay một chiếc oscilloscope Tektronix TDS2014C (4 kênh, 100MHz) giá 25 triệu. Nhưng thực tế:

• 6 tháng đầu: Chỉ dùng để đo điện áp DC (lãng phí!)
• Lý do: Chưa có đủ kiến thức để khai thác hết chức năng
• Bài học: Nên học dùng oscilloscope giá rẻ trước, sau đó nâng cấp

Sai lầm #2: Mua thiết bị giả, kém chất lượng

Có lần mình mua một chiếc đồng hồ "Fluke" giá 1.2 triệu (rẻ hơn chính hãng 3 lần). Kết quả:

• Đo điện áp DC bus: Hiển thị 540V (thực tế 620V qua Fluke thật)
• Chênh lệch 80V → Chẩn đoán sai
• Phải mua lại Fluke chính hãng

Bài học: Với thiết bị đo lường, đừng tiết kiệm sai chỗ.

Sai lầm #3: Không bảo dưỡng thiết bị

Oscilloscope, súng nhiệt, máy test IGBT đều cần bảo dưỡng định kỳ:

• Vệ sinh đầu probe oscilloscope
• Thay đầu phun súng nhiệt
• Hiệu chuẩn đồng hồ 1-2 năm/lần

Mình đã có lần oscilloscope đo sai 10% trong 1 năm mà không biết, dẫn đến nhiều chẩn đoán lệch.

6.2. Những case đáng nhớ nhất

Case đáng nhớ #1: Biến tần 110kW - Phải dùng toàn bộ thiết bị

Năm 2022, một nhà máy xi măng ở Hải Phòng gọi HLAuto xử lý biến tần ABB ACS800 110kW (giá 180 triệu):

• Lỗi: Chạy 2-3 giờ thì báo OT (quá nhiệt)
• Đã thay quạt mát, vệ sinh tản nhiệt → Vẫn lỗi

Quy trình HLAuto xử lý:

1. Đồng hồ vạn năng: Đo điện trở cảm biến nhiệt → OK
2. Oscilloscope: Kiểm tra xung PWM 6 pha → Phát hiện pha U2 có overshoot lớn
3. Máy test IGBT: Test 6 module IGBT (mỗi module 2 IGBT) → Module U2 có Vce(sat) cao 2.8V (chuẩn 1.6V)
4. Máy phân tích công suất: Đo tổn hao → Module U2 tiêu hao 3.2kW (gấp 2 lần các module khác)
5. Thiết bị đo nhiệt độ: Xác nhận module U2 nóng 92°C (các module khác ~68°C)

Nguyên nhân: Module IGBT U2 đang xuống cấp, tỏa nhiệt cao → trigger bảo vệ OT.

Giải pháp:

• Thay module IGBT PM300CLA120: 8.5 triệu
• Thay cả bộ gate driver: 1.2 triệu
• Vệ sinh toàn bộ, bôi lại keo tản nhiệt

Kết quả:

• Nhiệt độ giảm xuống 65°C
• Không còn lỗi OT
• Khách hàng hài lòng, giới thiệu thêm 3 nhà máy khác

⏱️ Thời gian: 6 giờ (kể cả di chuyển Hà Nội - Hải Phòng)
💰 Chi phí: 9.7 triệu
🎯 Giá trị: Cứu được biến tần 180 triệu, khách không phải ngừng sản xuất

Bài học: Nếu không có đầy đủ thiết bị sửa chữa biến tần, case này gần như không thể giải quyết được.

Case đáng nhớ #2: Biến tần Yaskawa 22kW - Chỉ cần đồng hồ vạn năng

Ngược lại, có những case cực kỳ đơn giản:

Tháng 9/2024, một khách ở Bắc Ninh mang biến tần Yaskawa V1000 22kW đến:

• Lỗi: LED không sáng, hoàn toàn chết
• Đã đi qua 2 nơi, báo giá sửa 4-5 triệu (thay board nguồn)

Mình chỉ dùng đồng hồ vạn năng:

1. Đo nguồn vào: 380V OK
2. Đo cầu chì board nguồn: Đứt!
3. Đo tụ DC bus: OK
4. Đo cầu diode: OK
5. Thay cầu chì 10A/500V: 25.000đ

Kết quả: Biến tần hoạt động bình thường.

⏱️ Thời gian: 10 phút
💰 Chi phí: 25.000đ
🎯 Tiết kiệm cho khách: 4 triệu (không phải thay board)

Bài học: Không phải lúc nào cũng cần thiết bị đắt tiền. Kinh nghiệm và tư duy logic quan trọng hơn.

6.3. Thống kê tần suất sử dụng thiết bị tại HLAuto

Sau khi phân tích 500+ case sửa chữa trong năm 2024, mình có thống kê:

Kết luận:

• Thiết bị cơ bản (đồng hồ, dụng cụ, hàn) dùng hàng ngày → Đầu tư trước
• Thiết bị nâng cao (oscilloscope, test IGBT) dùng 40-60% case → Đầu tư khi đã thành thạo cơ bản
• Thiết bị cao cấp (phân tích công suất, ghi dữ liệu) dùng <10% → Có thể thuê khi cần

6.4. Lời khuyên cho người mới bắt đầu

Nếu mình được quay lại năm 2015 khi mới mở HLAuto, đây là những điều mình sẽ làm khác:

1. Tập trung vào kiến thức trước:

• Học kỹ cách dùng đồng hồ vạn năng (80% case chỉ cần nó)
• Hiểu rõ nguyên lý hoạt động biến tần
• Luyện kỹ năng hàn (cực kỳ quan trọng!)

2. Đầu tư thiết bị theo lộ trình:

• Năm 1: Đồng hồ tốt + bộ dụng cụ đầy đủ + súng nhiệt
• Năm 2: Thêm oscilloscope khi đã hiểu rõ cách dùng
• Năm 3+: Thêm thiết bị chuyên sâu khi có nhu cầu thực tế

3. Xây dựng mối quan hệ:

• Kết nối với các xưởng khác để mượn/thuê thiết bị khi cần
• Tham gia cộng đồng kỹ thuật (Facebook, forum...)
• Học hỏi kinh nghiệm từ người đi trước

4. Ghi chép và tổng kết:

• Mỗi case sửa chữa đều ghi lại: Triệu chứng, nguyên nhân, cách sửa
• Chụp ảnh, quay video các bước quan trọng
• Sau 1 năm sẽ có "kho tàng" kinh nghiệm vô giá

6.5. Xu hướng tương lai của thiết bị sửa chữa biến tần

Theo quan sát của mình, dụng cụ sửa biến tần đang có xu hướng:

1. Tích hợp và thông minh hóa:

• Đồng hồ vạn năng có Bluetooth, kết nối smartphone
• Oscilloscope tablet, dễ dùng hơn
• Máy test IGBT tự động nhận dạng linh kiện

2. Giá thành giảm, chất lượng tăng:

• Oscilloscope Trung Quốc ngày càng tốt (Rigol, Siglent)
• Thiết bị test IGBT giá rẻ nhưng đủ độ chính xác

3. Phần mềm hỗ trợ mạnh mẽ:

• Phần mềm phân tích dạng sóng oscilloscope
• App smartphone đo và phân tích
• AI hỗ trợ chẩn đoán lỗi (đang phát triển)

4. Thiết bị nhỏ gọn, di động:

• Oscilloscope cầm tay thay thế loại để bàn
• Máy test đa năng tích hợp nhiều chức năng
• Phù hợp cho kỹ thuật viên đi hiện trường

7. Kết luận

Qua bài viết dài này, mình đã chia sẻ với các bạn tất tần tật về thiết bị sửa chữa biến tần - từ những công cụ cơ bản nhất như đồng hồ vạn năng, cho đến các thiết bị chuyên sâu như máy phân tích công suất và thiết bị ghi dữ liệu.

Những điểm quan trọng cần nhớ:

✅ Kiến thức > Thiết bị: Thiết bị chỉ là công cụ, kiến thức và kinh nghiệm mới là chìa khóa thành công.

✅ Đầu tư theo lộ trình: Không nên mua hết một lúc. Bắt đầu từ cơ bản, nâng cấp dần khi thực sự cần.

✅ Chất lượng quan trọng: Với thiết bị sửa biến tần đo lường, đừng tiết kiệm sai chỗ. Một phép đo sai có thể dẫn đến chẩn đoán sai, mất thời gian và tiền bạc.

✅ Học cách sử dụng đúng: Có oscilloscope 100 triệu mà không biết dùng thì không bằng đồng hồ 500k dùng thành thạo.

✅ Bảo dưỡng thiết bị: Định kỳ vệ sinh, hiệu chuẩn để đảm bảo độ chính xác.

Lời kết từ Lê Long - HLAuto:

Sau hơn 10 năm trong nghề, mình nhận thấy rằng công việc sửa biến tần không chỉ là thay linh kiện, mà là cả một nghệ thuật chẩn đoán. Các thiết bị sửa chữa biến tần chỉ là "vũ khí", còn người kỹ thuật chính là "võ sĩ". Vũ khí tốt giúp ích rất nhiều, nhưng kỹ năng và kinh nghiệm mới quyết định thắng bại.

Mình hy vọng bài viết này đã giúp các bạn - dù là sinh viên mới bắt đầu, kỹ thuật viên đang làm việc, hay chủ xưởng muốn mở rộng - có cái nhìn tổng quan và chi tiết về các thiết bị cần thiết. Từ đó, các bạn có thể đưa ra quyết định đầu tư phù hợp với nhu cầu và ngân sách của mình.

Nếu có bất kỳ thắc mắc nào về thiết bị sửa biến tần hoặc các vấn đề kỹ thuật khác, đừng ngại liên hệ với HLAuto. Chúng mình luôn sẵn sàng hỗ trợ và chia sẻ kinh nghiệm!

📞 LIÊN HỆ HLAUTO - CHUYÊN GIA SỬA CHỮA BIẾN TẦN

Công ty TNHH HLAuto

• 🌐 Website: https://hlauto.vn
• 📧 Email: lelong.aec@gmail.com
• 📱 Hotline: 0948.956.835 (Tư vấn 24/7)
• 📍 Địa chỉ: TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam.
• ⏰ Thời gian làm việc: 8:00 - 18:00 (T2-T7), 8:00 - 12:00 (CN)

Dịch vụ của HLAuto:

• ✅ Sửa chữa biến tần mọi hãng, mọi công suất
• ✅ Tư vấn lựa chọn và lắp đặt thiết bị tự động hóa
• ✅ Đào tạo kỹ thuật sửa chữa biến tần
• ✅ Cung cấp linh kiện chính hãng
• ✅ Bảo hành dài hạn, hỗ trợ kỹ thuật tận tình

Cam kết của HLAuto:

• 🔧 Đội ngũ kỹ thuật viên giàu kinh nghiệm (10+ năm)
• 🎯 Trang thiết bị hiện đại, đầy đủ
• ⚡ Thời gian xử lý nhanh chóng
• 💯 Giá cả hợp lý, minh bạch
• 🛡️ Bảo hành chu đáo

Việc đầu tư vào bộ công cụ chuyên dụng không chỉ là yếu tố quyết định chất lượng dịch vụ sửa chữa mà còn là nền tảng để phát triển kỹ năng chuyên môn của đội ngũ kỹ thuật. Với sự phát triển không ngừng của công nghệ điều khiển động cơ, các thiết bị kiểm tra hiện đại ngày càng trở nên tinh vi và chính xác hơn, giúp phát hiện những lỗi tiềm ẩn mà phương pháp truyền thống không thể phát hiện được. Dù bạn là kỹ thuật viên chuyên nghiệp, sinh viên ngành điện tử - tự động hóa hay chủ xưởng sửa chữa, việc hiểu rõ chức năng và cách sử dụng từng loại thiết bị sẽ giúp bạn tự tin hơn khi đối mặt với các trường hợp sự cố phức tạp. Hãy lựa chọn đúng công cụ, nâng cao tay nghề và xây dựng uy tín trong lĩnh vực bảo trì, sửa chữa các thiết bị sửa chữa biến tần để mang lại giá trị bền vững cho khách hàng và doanh nghiệp của bạn.
