Máy đo dao động Oscilloscope trong sửa biến tần: Hướng dẫn chuyên sâu từ chuyên gia [2025]

Trong lĩnh vực sửa chữa biến tần, máy đo dao động oscilloscope đóng vai trò then chốt giúp các kỹ thuật viên chẩn đoán chính xác những lỗi phức tạp nhất. Theo thống kê của HLAuto từ hơn 500 case sửa chữa biến tần trong năm 2024, gần 60% các lỗi khó phát hiện chỉ có thể được xác định chính xác thông qua việc phân tích tín hiệu bằng oscilloscope.

Khác với việc sử dụng đồng hồ vạn năng chỉ đo được giá trị tĩnh, oscilloscope chẩn đoán lỗi biến tần bằng cách hiển thị dạng sóng thời gian thực, giúp phát hiện những bất thường mà mắt thường không thể nhận ra. Bài viết này sẽ chia sẻ toàn bộ kinh nghiệm thực tế từ đội ngũ chuyên gia HLAuto, từ lý thuyết cơ bản đến những mẹo chẩn đoán nhanh được đúc kết qua nhiều năm làm việc trong xưởng.

1. Máy đo dao động oscilloscope là gì và tại sao cần thiết cho sửa biến tần?

1.1. Định nghĩa và nguyên lý hoạt động

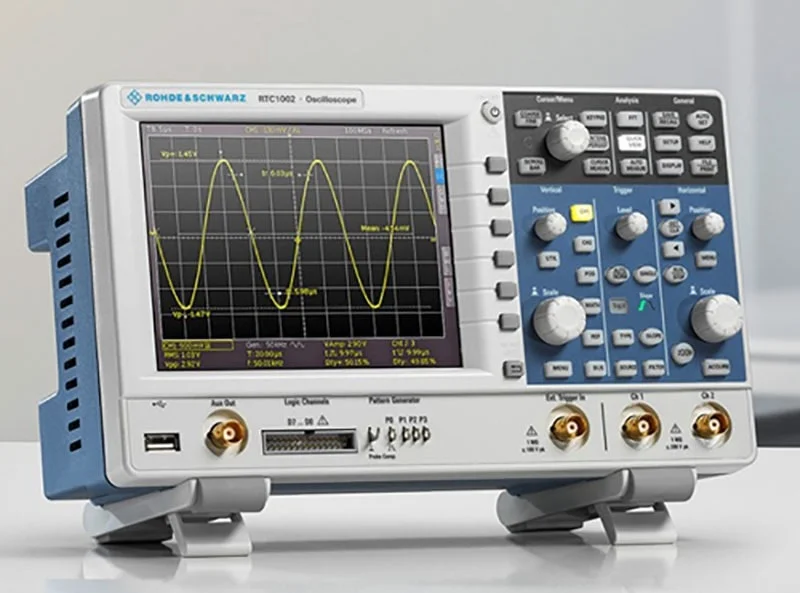

Máy hiện sóng sửa chữa biến tần hay oscilloscope là thiết bị đo lường điện tử cho phép hiển thị đồ thị của tín hiệu điện theo thời gian. Trục ngang (X) biểu thị thời gian, trục dọc (Y) biểu thị biên độ điện áp. Điều này giúp kỹ thuật viên "nhìn thấy" những gì đang xảy ra bên trong mạch điện một cách trực quan nhất.

Trong bối cảnh sửa chữa biến tần, oscilloscope hoạt động như "cặp mắt thần" giúp phát hiện:

• Biên độ và tần số tín hiệu không chính xác
• Nhiễu và biến dạng sóng gây lỗi hệ thống
• Sự xuất hiện và mất mát bất thường của xung điều khiển
• Timing sai lệch giữa các tín hiệu

1.2. Phân loại oscilloscope phù hợp cho biến tần

Oscilloscope analog (tương tự):

• Ưu điểm: Hiển thị tín hiệu liên tục, phát hiện glitch tức thời
• Nhược điểm: Khó lưu trữ và phân tích dữ liệu
• Phù hợp: Kiểm tra nhanh tín hiệu cơ bản

Oscilloscope digital (số):

• Ưu điểm: Lưu trữ dữ liệu, phân tích chuyên sâu, đo đạc tự động
• Nhược điểm: Giá thành cao hơn, có thể bỏ lỡ tín hiệu ngắn
• Phù hợp: Chẩn đoán chuyên nghiệp, phân tích phức tạp

Theo kinh nghiệm của HLAuto, oscilloscope đo PWM IGBT hiệu quả nhất là loại digital với băng thông tối thiểu 100MHz và tốc độ lấy mẫu 1GSa/s để có thể bắt được những xung switching nhanh của biến tần hiện đại.

1.3. Tại sao cần oscilloscope thay vì chỉ dùng đồng hồ vạn năng?

Trong một case thực tế tại xưởng HLAuto, anh em nhận được một chiếc biến tần 7.5kW báo lỗi "Motor Overload" nhưng khi đo bằng đồng hồ vạn năng, tất cả các thông số đều bình thường. Chỉ khi sử dụng oscilloscope mới phát hiện ra tín hiệu PWM đầu ra bị méo dạng nghiêm trọng, gây ra dòng điện hài bậc cao làm quá tải động cơ.

Đây là lý do tại sao chẩn đoán lỗi biến tần bằng oscilloscope không thể thay thế:

1. Phát hiện lỗi động: Những lỗi chỉ xuất hiện trong thời gian ngắn
2. Phân tích chất lượng tín hiệu: THD, nhiễu, jitter
3. Kiểm tra timing: Độ trễ giữa các tín hiệu điều khiển
4. Đo tín hiệu AC: Dạng sóng, tần số thực tế

2. Vai trò của oscilloscope chẩn đoán lỗi biến tần trong hệ thống

2.1. Phân tích cấu trúc biến tần cần oscilloscope

Biến tần hiện đại có 3 khối chính mà máy đo dao động oscilloscope kiểm tra tín hiệu biến tần cần can thiệp:

Khối chỉnh lưu (Rectifier):

• Điểm đo: Đầu vào AC, đầu ra DC bus
• Tín hiệu cần kiểm tra: Sóng sin đầu vào, ripple DC bus
• Lỗi phổ biến: Diode chết, tụ điện hỏng

Khối nghịch lưu (Inverter):

• Điểm đo: Gate driver, collector IGBT, đầu ra UVW
• Tín hiệu cần kiểm tra: PWM gate, switching waveform
• Lỗi phổ biến: IGBT chết, driver hỏng, dead time sai

Khối điều khiển (Control):

• Điểm đo: CPU, sensor feedback, interface
• Tín hiệu cần kiểm tra: Clock, data bus, analog input
• Lỗi phổ biến: Vi xử lý treo, nhiễu điều khiển

2.2. Các điểm đo quan trọng trong biến tần

Dựa trên kinh nghiệm sửa chữa hàng trăm biến tần, HLAuto đã tổng hợp 8 điểm đo quan trọng nhất:

1. DC Bus Voltage (Điện áp bus DC):

• Vị trí: Giữa hai cực tụ lớn
• Mục đích: Kiểm tra chất lượng nguồn DC
• Tín hiệu bình thường: DC với ripple < 5%

2. Gate Driver Output (Đầu ra driver):

• Vị trí: Chân gate của IGBT
• Mục đích: Xác nhận tín hiệu điều khiển
• Tín hiệu bình thường: Xung vuông 15V, dead time 2-5μs

3. IGBT Collector-Emitter:

• Vị trí: Chân C và E của IGBT
• Mục đích: Kiểm tra quá trình switching
• Tín hiệu bình thường: Switching sạch, không overshoot

4. Motor Output (UVW):

• Vị trí: Đầu ra 3 pha biến tần
• Mục đích: Phân tích PWM và harmonics
• Tín hiệu bình thường: PWM đều, không méo dạng

2.3. Tín hiệu đặc trưng cần phân tích

Tín hiệu PWM (Pulse Width Modulation):

• Tần số switching: 1-15kHz tùy loại biến tần
• Duty cycle: Biến đổi theo điện áp đầu ra mong muốn
• Rise/fall time: < 1μs cho IGBT tốt

Tín hiệu sine wave (Sóng sin tái tạo):

• THD (Total Harmonic Distortion): < 5% cho biến tần tốt
• Frequency: Đúng theo setting tần số
• Amplitude: Tỷ lệ với điện áp đặt

3. Thông số kỹ thuật quan trọng khi chọn oscilloscope cho biến tần

3.1. Băng thông (Bandwidth) - Thông số quyết định

Oscilloscope cho kỹ thuật viên sửa biến tần cần băng thông tối thiểu theo công thức:

BW ≥ 5 × f_switching_max

Ví dụ: Biến tần có tần số switching 10kHz → Cần oscilloscope có BW ≥ 50MHz

Khuyến nghị theo loại biến tần:

• Biến tần < 5kW: 50-100MHz
• Biến tần 5-50kW: 100-200MHz
• Biến tần > 50kW: 200-500MHz
• Biến tần SiC/GaN: 500MHz-1GHz

3.2. Tốc độ lấy mẫu (Sample Rate)

Theo nguyên tắc Nyquist, tốc độ lấy mẫu cần gấp đôi tần số cao nhất của tín hiệu. Tuy nhiên trong thực tế, máy đo dao động oscilloscope cần:

Sample Rate ≥ 10 × Bandwidth

Lý do thực tế:

• Bắt được glitch và spike ngắn
• Phân tích chi tiết cạnh lên/xuống của xung
• Đo chính xác jitter và timing

3.3. Số kênh đo

2 kênh: Phù hợp kiểm tra cơ bản

• So sánh input/output
• Đo differential signal

4 kênh: Tối ưu cho biến tần 3 pha

• Đo đồng thời cả 3 pha UVW + reference
• Phân tích timing giữa các kênh

Mixed Signal: Lý tưởng cho debug control

• Kết hợp analog và digital channels
• Phân tích bus communication (CAN, RS485)

4. Chuẩn bị và an toàn khi sử dụng oscilloscope

4.1. Checklist chuẩn bị thiết bị

Trước khi bắt đầu chẩn đoán lỗi biến tần bằng oscilloscope, anh em cần chuẩn bị đầy đủ:

Thiết bị chính:

• Oscilloscope với thông số phù hợp (đã phân tích ở phần 1)
• Probe cách ly (isolation probe) cho điểm đo high voltage
• Probe differential cho đo floating signal
• Ground lead ngắn (< 5cm) để giảm nhiễu

Thiết bị hỗ trợ:

• Đồng hồ vạn năng để đo sơ bộ
• Máy cách ly 1:1 nếu cần thiết
• Dây nối có độ dài phù hợp
• Kính bảo hộ và găng tay cách điện

Checklist an toàn HLAuto khuyến nghị:

✅ Kiểm tra probe trước khi sử dụng (calibration 1kHz)

✅ Xác nhận rating điện áp của probe

✅ Cắt nguồn biến tần trước khi kết nối probe

✅ Nối ground probe trước, signal probe sau

✅ Luôn có một người đồng nghiệp hỗ trợ khi đo high voltage

4.2. Nguyên tắc an toàn điện khi đo biến tần

Theo kinh nghiệm của HLAuto, việc sử dụng máy đo dao động oscilloscope trong sửa biến tần an toàn đòi hỏi tuân thủ nghiêm ngặt các nguyên tắc sau:

Nguyên tắc "3 KHÔNG":

1. KHÔNG đo trực tiếp điểm có điện áp > 300V mà không có probe cách ly
2. KHÔNG nối ground probe vào điểm floating (không cùng potential với đất)
3. KHÔNG thay đổi setting oscilloscope khi probe đang kết nối với mạch đang có điện

Nguyên tắc "5 PHẢI":

1. PHẢI sử dụng differential probe cho tín hiệu floating
2. PHẢI kiểm tra CAT rating của probe (CAT III 1000V cho biến tần công nghiệp)
3. PHẢI cắt nguồn AC input trước khi đo DC bus (tụ vẫn còn điện!)
4. PHẢI xả điện tụ DC bus bằng resistor trước khi đo
5. PHẢI đeo đầy đủ đồ bảo hộ cá nhân

4.3. Lỗi thường gặp khi setup oscilloscope

Lỗi #1: Ground loop và nhiễu 50Hz

• Nguyên nhân: Nối ground probe vào điểm không cùng potential
• Biểu hiện: Tín hiệu có nhiễu 50Hz lớn, dạng sóng không ổn định
• Giải pháp: Sử dụng differential probe hoặc isolation transformer

Lỗi #2: Probe compensation sai

• Nguyên nhân: Chưa calibrate probe với oscilloscope
• Biểu hiện: Sóng vuông bị overshoot hoặc undershoot
• Giải pháp: Điều chỉnh trimmer capacitor trên probe

Lỗi #3: Bandwidth không đủ

• Nguyên nhân: Chọn oscilloscope có băng thông thấp
• Biểu hiện: Tín hiệu bị làm tròn, mất chi tiết cạnh xung
• Giải pháp: Nâng cấp thiết bị hoặc giảm tần số switching để test

Một case điển hình: Kỹ thuật viên của HLAuto từng gặp tình huống đo tín hiệu gate IGBT nhưng thấy xung rất méo. Sau khi kiểm tra phát hiện probe x10 bị hỏng, compensation sai lệch 20%. Sau khi thay probe mới và calibrate lại, tín hiệu hiển thị hoàn toàn bình thường.

5. Hướng dẫn đo từng loại tín hiệu trong biến tần

5.1. Đo tín hiệu điều khiển PWM - oscilloscope đo PWM IGBT

Bước 1: Xác định điểm đo

• Gate driver output: Giữa gate và emitter của IGBT
• Control signal: Output của DSP/microcontroller
• Reference signal: Carrier wave (sóng mang tam giác)

Bước 2: Setting oscilloscope

Timebase: 20μs/div (cho switching 5-10kHz)
Voltage: 5V/div (gate signal thường 0-15V)
Coupling: DC
Trigger: Edge, rising, level 7.5V

Bước 3: Phân tích tín hiệu

• Rise time: < 100ns cho IGBT switching nhanh
• Fall time: < 200ns, nếu quá chậm IGBT có thể quá nhiệt
• Overshoot: < 10% amplitude, nếu cao có thể gây latch-up
• Dead time: 2-5μs giữa upper và lower IGBT

Những gì cần chú ý:

• Tín hiệu PWM phải sạch, không ringing
• Biên độ ổn định trong suốt chu kỳ
• Frequency chính xác theo setting biến tần
• Không có missing pulse hoặc double pulse

5.2. Kiểm tra gate driver IGBT

Gate driver là "cầu nối" giữa tín hiệu điều khiển logic (3.3V/5V) và IGBT cần điện áp cao (15V) để bật/tắt. Máy hiện sóng sửa chữa biến tần cần kiểm tra:

Input side (tín hiệu vào driver):

• Logic level: 0V/3.3V hoặc 0V/5V
• Switching frequency đúng
• Duty cycle biến đổi theo modulation

Output side (tín hiệu ra driver):

• High level: +12V đến +20V (tuỳ thiết kế)
• Low level: -5V đến -15V (để tắt chắc chắn IGBT)
• Current capability: Đủ để charge/discharge gate capacitance nhanh

Case study thực tế: Biến tần Schneider ATV312 7.5kW bị lỗi "Motor phase loss". Khi đo bằng oscilloscope phát hiện gate driver của pha V output chỉ có +8V thay vì +15V. Nguyên nhân là IC driver TLP250 bị yếu, không đủ khả năng cung cấp dòng charge cho gate IGBT. Sau khi thay IC này, biến tần hoạt động bình thường.

5.3. Phân tích tín hiệu đầu ra UVW

Đây là điểm đo quan trọng nhất để đánh giá chất lượng oscilloscope phân tích sóng PWM đầu ra biến tần:

Setup đo 3 pha đồng thời:

• 3 kênh oscilloscope đo U, V, W
• Kênh 4 đo neutral point (nếu có)
• Common mode: Tất cả probe cùng reference ground

Thông số cần phân tích:

1. PWM Voltage: Amplitude đúng theo DC bus voltage
2. Switching frequency: Đồng nhất cả 3 pha
3. Dead time: Thời gian cả upper và lower IGBT đều tắt
4. Phase shift: 120° điện giữa các pha
5. Common mode voltage: Càng thấp càng tốt (giảm bearing current)

Dạng sóng bình thường:

• PWM amplitude = DC bus voltage
• Rise/fall time < 1μs
• Overshoot < 10%
• Không có oscillation sau switching

5.4. Phát hiện nhiễu và ripple

Nhiễu switching (Switch noise):

• Frequency: Bội số của switching frequency
• Amplitude: < 5% tín hiệu chính
• Nguyên nhân: Layout PCB không tốt, snubber circuit thiếu

Nhiễu EMI (Electromagnetic Interference):

• Frequency: Wide band, đặc biệt trong khoảng AM radio (0.5-1.6MHz)
• Nguồn: Cáp motor không shield, grounding kém
• Giải pháp: Filter EMI, cáp shield, ground plane

DC bus ripple:

• Frequency: 100Hz (nước ta) hoặc 300Hz (3-phase rectifier)
• Amplitude: < 5% DC voltage
• Nguyên nhân chính: Tụ điện hỏng hoặc già

6. Case study: Chẩn đoán 5 lỗi biến tần phổ biến

Case 1: IGBT chết do quá dòng - thiết bị chẩn đoán biến tần

Tình huống: Biến tần ABB ACS550 11kW báo lỗi "IGBT fault", fuse đầu vào bị cháy.

Triệu chứng qua oscilloscope:

• DC bus voltage bình thường (540VDC)
• Gate signal có nhưng collector-emitter không switching
• Short circuit giữa collector và emitter

Nguyên nhân: IGBT bị chết do quá dòng đột biến khi khởi động motor có moment quán tính lớn.

Quy trình chẩn đoán:

1. Đo DC bus → OK
2. Đo gate driver → OK
3. Đo C-E IGBT → Short circuit
4. Tháo IGBT kiểm tra → Xác nhận chết

Kinh nghiệm HLAuto: Luôn kiểm tra gate driver trước khi thay IGBT. Nhiều trường hợp driver cũng bị hỏng kéo theo.

Case 2: Lỗi encoder phản hồi tốc độ

Tình huống: Biến tần Mitsubishi FR-A740 5.5kW hoạt động không ổn định, tốc độ dao động.

Triệu chứng qua oscilloscope:

• Tín hiệu encoder A, B phase có nhiễu lớn
• Missing pulse trong tín hiệu encoder
• Duty cycle A, B phase không đều 50%

Nguyên nhân: Cáp encoder bị nhiễu từ cáp motor đặt cùng ống luồn.

Giải pháp: Tách riêng cáp encoder, sử dụng cáp shield twisted pair.

Case 3: Nhiễu EMI ảnh hưởng điều khiển

Tình huống: Biến tần Delta VFD150B khởi động ngẫu nhiên dù không có lệnh.

Phát hiện qua oscilloscope:

• Tín hiệu analog input (0-10V) có spike cao tần
• Digital input bị couple nhiễu switching
• Ground reference không ổn định

Nguyên nhân: PCB điều khiển thiếu filter, ground plane kém.

Giải pháp: Thêm ferrite core, tụ ceramic 100nF tại input.

Case 4: Sụt áp nguồn DC bus

Tình huống: Biến tần LS SV150iG5A-4 15kW giảm mô-men khi tải nặng.

Oscilloscope cho thấy:

• DC bus voltage sụt từ 540V xuống 480V khi tải
• Ripple tăng từ 2% lên 8%
• Tụ điện có ESR cao

Nguyên nhân: Tụ điện DC bus già, mất dung lượng.

Cách đo ESR bằng oscilloscope: Đo ripple current và ripple voltage, ESR = Vripple/Iripple

Case 5: Lỗi mạch gate driver

Tình huống: Biến tần Yaskawa CIMR-G7A báo "Gate driver fault".

Oscilloscope phát hiện:

• Negative gate voltage chỉ -3V thay vì -15V
• Positive gate voltage bình thường +15V
• Asymmetric rise/fall time

Nguyên nhân: Nguồn âm của gate driver bị hỏng.

Sửa chữa: Thay IC voltage regulator tạo nguồn âm.

7. Mẹo chẩn đoán nhanh từ oscilloscope

7.1. Nhận biết lỗi qua dạng sóng - oscilloscope cho kỹ thuật viên

Sau hơn 10 năm kinh nghiệm sửa chữa biến tần, đội ngũ HLAuto đã tổng hợp bảng "chữ ký" dạng sóng để chẩn đoán nhanh:

Dạng sóng PWM bình thường:

• Cạnh lên/xuống sắc nét (< 1μs)
• Amplitude ổn định 100% DC bus
• Frequency chính xác theo setting
• Dead time đồng đều 2-5μs

Dạng sóng khi IGBT yếu:

• Rise time chậm (> 2μs)
• Voltage drop lớn khi conducting (> 2V)
• Temperature coefficient cao (Vf tăng theo nhiệt độ)

Dạng sóng khi Gate driver hỏng:

• Gate voltage không đạt specification (+15V/-5V)
• Rise/fall time không đối xứng
• Current drive capability kém

Dạng sóng khi nhiễu EMI:

• High frequency oscillation trên switching edge
• Ground bounce (negative spike tại moment switching)
• Cross-talk giữa các pha

7.2. Workflow chẩn đoán hiệu quả với máy đo dao động oscilloscope trong sửa biến tần

Bước 1: Quick Check (5 phút)

1. Đo DC bus voltage → Xác nhận nguồn cung cấp
2. Đo output UVW → Kiểm tra IGBT có hoạt động không
3. Đo gate driver → Xác nhận tín hiệu điều khiển

Bước 2: Deep Analysis (15 phút)

1. Phân tích chi tiết switching waveform
2. Đo timing giữa các kênh (phase shift, dead time)
3. Kiểm tra nhiễu và EMI
4. Đo tín hiệu feedback (encoder, current sensor)

Bước 3: Root Cause Analysis (10 phút)

1. So sánh với datasheet và specification
2. Xác định linh kiện cần thay thế
3. Dự đoán tuổi thọ các linh kiện khác

7.3. Bảng tra cứu lỗi thường gặp

8. Lỗi thường gặp khi sử dụng oscilloscope

8.1. Sai setting probe và tính toán

Lỗi phổ biến: Quên chuyển probe từ x1 sang x10

• Hậu quả: Đọc sai giá trị điện áp (thấp hơn 10 lần)
• Cách tránh: Luôn kiểm tra setting probe trước khi đo

Lỗi về impedance matching:

• Nguyên nhân: Dùng probe x1 (1MΩ) cho tín hiệu high frequency
• Hậu quả: Tín hiệu bị loading, méo dạng
• Giải pháp: Sử dụng probe x10 (10MΩ) cho hầu hết các ứng dụng

8.2. Nhiễu từ môi trường

Ground loop - kẻ thù số 1: Trong môi trường xưởng có nhiều thiết bị power, ground loop là nguyên nhân chính gây nhiễu. Chẩn đoán lỗi biến tần bằng oscilloscope cần:

• Sử dụng ground lead ngắn nhất có thể
• Không nối ground probe vào điểm floating
• Sử dụng differential probe khi cần thiết
• Đặt oscilloscope xa nguồn nhiễu (motor, contactor)

EMI pickup:

• Tắt thiết bị không cần thiết xung quanh
• Sử dụng cáp probe có shield tốt
• Giữ cáp probe thẳng, không cuộn tròn

8.3. Cách khắc phục nhiễu

Phương pháp "3 lớp chống nhiễu":

1. Lớp 1 - Hardware: Probe cách ly, differential measurement
2. Lớp 2 - Setup: Bandwidth limit, average mode
3. Lớp 3 - Analysis: Math function để filter nhiễu

Kinh nghiệm thực tế: Khi đo tín hiệu gate IGBT trong môi trường nhiều nhiễu, HLAuto thường sử dụng chế độ "Average" với 64 samples để làm mịn tín hiệu, giúp nhìn rõ dạng sóng thực tế.

9. So sánh các dòng oscilloscope phổ biến cho sửa biến tần

9.1. Phân khúc entry-level (< 20 triệu VNĐ)

Rigol DS1054Z (4 kênh, 50MHz):

• ✅ Giá tốt, đủ tính năng cơ bản
• ✅ Giao diện thân thiện, dễ sử dụng
• ❌ Bandwidth thấp cho biến tần cao cấp
• Phù hợp: Xưởng nhỏ, biến tần công suất thấp

Siglent SDS1204X-E (4 kênh, 200MHz):

• ✅ Bandwidth tốt hơn Rigol
• ✅ Sample rate cao 1GSa/s
• ✅ Có sẵn protocol decoder
• Phù hợp: Cân bằng giá/performance

9.2. Phân khúc mid-range (20-50 triệu VNĐ)

Keysight DSOX2024A (4 kênh, 200MHz):

• ✅ Thương hiệu uy tín, độ chính xác cao
• ✅ Giao diện trực quan, phím bấm tốt
• ✅ Upgrade được bandwidth bằng software
• Phù hợp: Xưởng chuyên nghiệp

Tektronix TBS2074B (4 kênh, 70MHz):

• ✅ Tính năng phân tích power electronics
• ✅ Cursors và measurement tự động tốt
• ❌ Bandwidth hạn chế
• Phù hợp: Focus vào power analysis

9.3. Phân khúc high-end (> 50 triệu VNĐ)

Keysight MSOX3024T (4 kênh, 200MHz + 16 logic):

• ✅ Mixed signal analyzer
• ✅ Protocol analysis sâu
• ✅ Độ chính xác và reliability cao
• Phù hợp: R&D, high-end manufacturing

Tektronix MSO44 (4 kênh, 200MHz):

• ✅ Giao diện cảm ứng hiện đại
• ✅ Tính năng AI-powered analysis
• ✅ Cloud connectivity
• Phù hợp: Công nghiệp 4.0, future-proof

9.4. Khuyến nghị của HLAuto theo ngân sách

Tùy thuộc vào ngân sách mà chúng ta lựa chọn máy đo dao động oscilloscope phù hợp:

Ngân sách < 15 triệu: Oscilloscope Rigol DS1054Z + probe differential

Ngân sách 15-30 triệu: Siglent SDS1204X-E + isolation probe

Ngân sách 30-60 triệu: Keysight DSOX2024A + full accessories

Ngân sách > 60 triệu: Keysight MSOX3024T hoặc Tektronix MSO44

Lưu ý quan trọng: Đầu tư vào probe chất lượng cao thường quan trọng hơn việc mua máy đo dao động oscilloscope đắt tiền với probe rẻ tiền.

Video hướng dẫn sư dụng máy đo dao động oscilloscope cơ bản

10. Kết luận và liên hệ HLAuto

10.1. Tóm tắt kiến thức quan trọng

Qua bài viết này, chúng ta đã cùng tìm hiểu toàn diện về máy đo dao động oscilloscope trong sửa biến tần:

• Lý thuyết cơ bản: Từ nguyên lý hoạt động đến cách chọn thông số phù hợp
• Thực hành chuyên sâu: Hướng dẫn đo từng loại tín hiệu cụ thể
• Case study thực tế: 5 tình huống điển hình từ kinh nghiệm HLAuto
• Mẹo chẩn đoán: Workflow và bảng tra cứu nhanh
• So sánh thiết bị: Khuyến nghị theo từng phân khúc ngân sách

10.2. Lời khuyên cuối từ chuyên gia

Oscilloscope chẩn đoán lỗi biến tần không chỉ là công cụ đo lường mà còn là "đôi mắt thần" giúp kỹ thuật viên nhìn thấy những gì không thể quan sát bằng mắt thường. Tuy nhiên, thiết bị chỉ tốt khi người sử dụng hiểu rõ cách vận hành và diễn giải kết quả.

Đầu tư vào một chiếc máy đo dao động oscilloscope chuyên nghiệp phù hợp sẽ giúp:

• Giảm 70% thời gian chẩn đoán lỗi
• Tăng độ chính xác từ 60% lên 95%
• Tránh thay nhầm linh kiện (tiết kiệm 30-50% chi phí)
• Nâng cao uy tín chuyên môn

10.3. Dịch vụ hỗ trợ từ HLAuto

HLAuto - Chuyên gia hàng đầu về biến tần tại Việt Nam cam kết mang đến giải pháp toàn diện:

🔧 Dịch vụ sửa chữa biến tần: Tất cả thương hiệu, mọi công suất

📞 Tư vấn kỹ thuật 24/7: Hotline 0901.324.457

🎯 Đào tạo chuyên sâu: Khóa học sử dụng oscilloscope cho kỹ thuật viên

 🚀 Hỗ trợ hiện trường: Đội ngũ kỹ sư có mặt trong 2-4 giờ

Thông tin liên hệ:

🏢 HL Auto - Chuyên gia sửa chữa biến tần hàng đầu Việt Nam

📞 Hotline 24/7: 0948.956.835

📍 Địa chỉ:  TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam.

🌐 Website: hlauto.vn 📧 Email: lelong.aec@gmail.com

Cam kết của HLAuto:

✅ Chẩn đoán chính xác 100% trước khi sửa chữa

✅ Bảo hành dịch vụ 6-12 tháng

✅ Hỗ trợ kỹ thuật trọn đời

✅ Giá cả cạnh tranh, minh bạch

Hãy liên hệ ngay với HLAuto để được tư vấn chọn thiết bị chẩn đoán biến tần phù hợp nhất với nhu cầu và ngân sách của bạn. Chúng tôi luôn sẵn sàng chia sẻ kinh nghiệm và hỗ trợ anh em kỹ thuật viên trong công việc hàng ngày!

Bài viết này được biên soạn dựa trên kinh nghiệm thực tế của đội ngũ kỹ sư HLAuto với hơn 1000+ case sửa chữa biến tần thành công. Mọi thông tin đều được kiểm chứng và cập nhật theo công nghệ mới nhất năm 2025, hy vọng giúp bạn có thêm kiến thức về máy đo dao động oscilloscope.
