Thiết Bị Hỗ Trợ Đo Và Ghi Dữ Liệu Biến Tần: Hướng Dẫn Chọn & Sử Dụng Hiệu Quả 2025

Thiết bị hỗ trợ đo và ghi dữ liệu biến tần đã cứu sống hệ thống sản xuất của nhà máy dệt Đồng Nai tuần trước. Khi 3 máy dệt đột nhiên dừng hoạt động mà không có mã lỗi rõ ràng, đội ngũ kỹ thuật lúng túng không biết nguyên nhân. Chỉ nhờ power analyzer biến tần ghi lại được dữ liệu sụt áp 15 giây trước khi sự cố, họ mới phát hiện ra nguyên nhân từ máy biến áp phân phối. Đây chính là minh chứng cho tầm quan trọng của các thiết bị chẩn đoán chuyên dụng trong môi trường sản xuất hiện đại.

Trong bài viết này, bạn sẽ khám phá 7 loại thiết bị hỗ trợ đo và ghi dữ liệu biến tần quan trọng nhất, từ power analyzer đến oscilloscope, cùng với hướng dẫn lựa chọn phù hợp cho từng quy mô xưởng. Đặc biệt, chúng tôi sẽ chia sẻ những case study thực tế từ kinh nghiệm 15 năm sửa biến tần tại HLAuto để giúp bạn áp dụng ngay vào thực tiễn.

Tổng quan về thiết bị hỗ trợ đo và ghi dữ liệu biến tần

Thiết bị hỗ trợ đo và ghi dữ liệu biến tần là tập hợp các công cụ chẩn đoán cho phép kỹ thuật viên thu thập, phân tích và lưu trữ các thông số hoạt động của biến tần một cách chính xác và liên tục. Khác với việc chỉ dựa vào các chỉ số hiển thị trên màn hình biến tần, các thiết bị này cung cấp cái nhìn sâu sắc về "sức khỏe" thực sự của hệ thống.

Vai trò trong hệ thống sửa chữa hiện đại

Trong thời đại Công nghiệp 4.0, việc bảo trì dựa trên dữ liệu (Condition-based Maintenance) đang thay thế mô hình bảo trì định kỳ truyền thống. Thiết bị hỗ trợ đo và ghi dữ liệu biến tần đóng vai trò then chốt trong việc:

• Phát hiện sớm dấu hiệu hỏng hóc: Ghi nhận các thay đổi bất thường trong điện áp, dòng điện, nhiệt độ trước khi chúng trở thành sự cố nghiêm trọng
• Chẩn đoán chính xác nguyên nhân lỗi: Thay vì "đoán mò", kỹ thuật viên có dữ liệu cụ thể để phân tích
• Tối ưu hiệu suất vận hành: Theo dõi hiệu suất thực tế giúp điều chỉnh thông số hoạt động phù hợp
• Giảm thời gian downtime: Khắc phục sự cố nhanh chóng nhờ có thông tin chẩn đoán đầy đủ

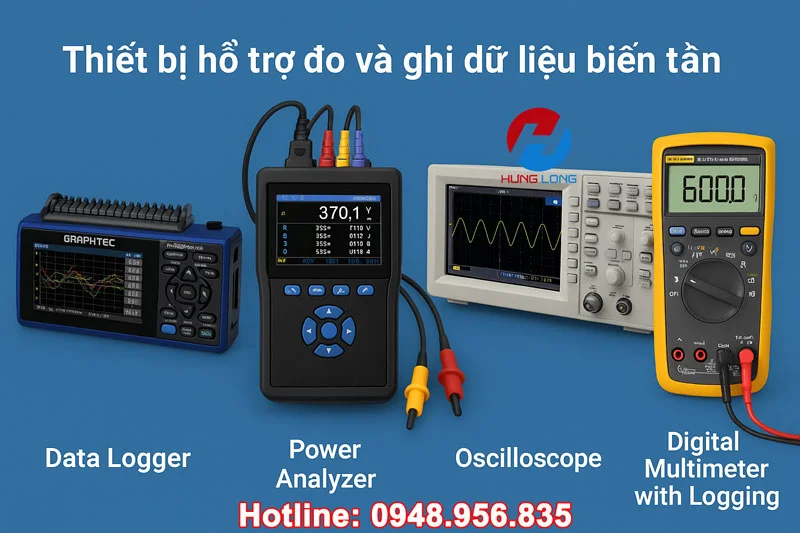

Phân loại theo chức năng và ứng dụng

Các thiết bị hỗ trợ đo và ghi dữ liệu biến tần có thể được chia thành 4 nhóm chính:

Nhóm 1: Thiết bị đo và phân tích công suất

• Power analyzer (máy phân tích công suất)
• Power meter đa chức năng
• Thiết bị đo chất lượng điện

Nhóm 2: Thiết bị ghi dữ liệu và giám sát

• Data logger analog/digital
• Thiết bị ghi nhiệt độ, áp suất
• Hệ thống SCADA/HMI

Nhóm 3: Thiết bị đo tín hiệu và dạng sóng

• Oscilloscope (máy đo dao động)
• Thiết bị đo PWM
• Máy phân tích phổ tín hiệu

Nhóm 4: Thiết bị kiểm tra linh kiện

• Máy kiểm tra IGBT chuyên dụng
• Đồng hồ vạn năng có tính năng ghi dữ liệu
• Thiết bị sửa chữa biến tần khác

Power analyzer biến tần - Công cụ phân tích chuyên sâu

Power analyzer biến tần được coi là "stethoscope" của kỹ thuật viên chuyên nghiệp, cho phép "nghe" và hiểu rõ tình trạng sức khỏe điện năng của toàn bộ hệ thống. Thiết bị này không chỉ đo điện áp và dòng điện đơn thuần mà còn phân tích chất lượng điện năng, hiệu suất và các yếu tố ảnh hưởng đến tuổi thọ biến tần.

Đặc điểm và khả năng đo lường của power analyzer

Một power analyzer biến tần hiện đại thường có khả năng:

Đo đa thông số đồng thời:

• Điện áp (V), dòng điện (A), công suất tác dụng (P)
• Công suất phản kháng (Q), công suất biểu kiến (S)
• Hệ số công suất (PF), tần số (Hz)
• Sóng hài (THD) và phân tích phổ tần

Chức năng ghi dữ liệu nâng cao:

• Ghi liên tục với chu kỳ có thể điều chỉnh (từ 1 giây đến 1 giờ)
• Lưu trữ dữ liệu lên SD card hoặc truyền về máy tính
• Cảnh báo khi vượt ngưỡng cho phép
• Xuất báo cáo định dạng Excel, PDF

Case study: Phân tích hiệu suất biến tần 30kW tại nhà máy xi măng

Tháng trước, nhà máy xi măng Long Sơn gặp vấn đề tiêu thụ điện tăng bất thường ở hệ thống băng tải nguyên liệu. Dù biến tần Siemens 30kW vẫn hoạt động bình thường, hóa đơn tiền điện tăng 20% so với cùng kỳ năm trước.

Quy trình chẩn đoán với power analyzer:

1. Lắp đặt thiết bị: Power analyzer Fluke 1736 được kết nối song song với biến tần, đo cả đầu vào và đầu ra
2. Ghi dữ liệu 7 ngày liên tục: Thu thập dữ liệu hoạt động trong cả ca làm việc và ca nghỉ
3. Phân tích kết quả: Phát hiện hệ số công suất giảm từ 0.95 xuống 0.78, sóng hài bậc 5 và 7 tăng cao bất thường

Kết quả: Nguyên nhân được xác định là do tụ bù trong biến tần bị suy giảm dung lượng. Sau khi thay tụ, hệ số công suất trở lại 0.93, giảm 15% tiêu thụ điện năng. Chi phí đầu tư power analyzer (45 triệu) được hoàn vốn chỉ sau 3 tháng nhờ tiết kiệm điện năng.

Bài học rút ra: Việc có thiết bị hỗ trợ đo và ghi dữ liệu biến tần chuyên dụng không chỉ giúp phát hiện sự cố mà còn tối ưu hóa vận hành, mang lại lợi ích kinh tế lớn.

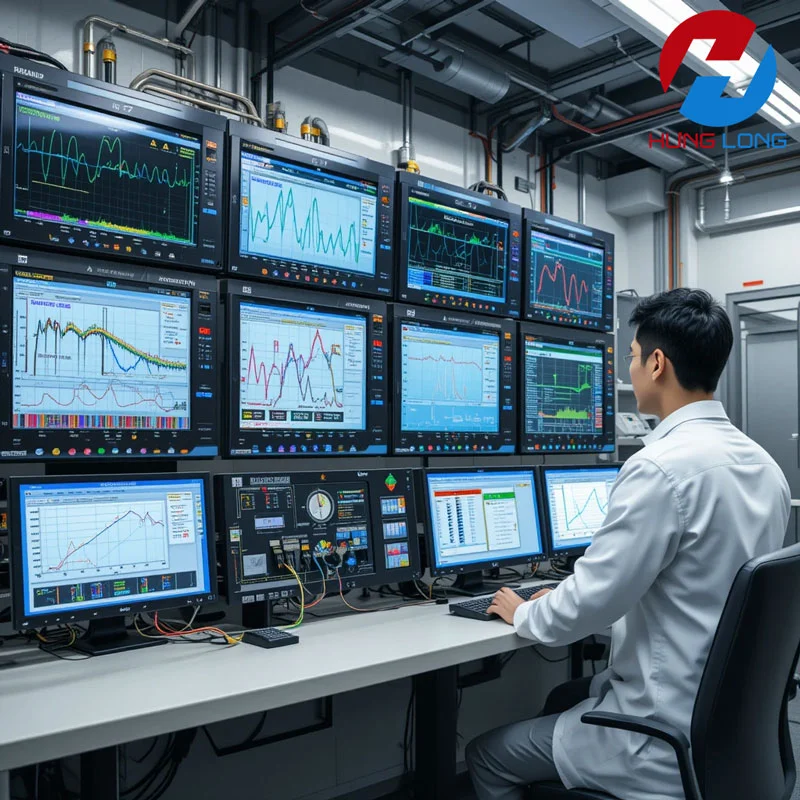

Data logger công nghiệp cho giám sát liên tục

Data logger công nghiệp là "hộp đen" của hệ thống biến tần, ghi lại mọi diễn biến quan trọng 24/7 để phục vụ phân tích sau này. Khác với power analyzer chuyên về phân tích tức thời, data logger tập trung vào việc thu thập dữ liệu dài hạn, giúp phát hiện các xu hướng biến đổi và dự báo sự cố.

Ưu điểm của việc ghi dữ liệu dài hạn

Việc sử dụng data logger công nghiệp mang lại những lợi ích thiết thực mà không thể thay thế:

Phát hiện sự cố ngẫu nhiên: Nhiều lỗi biến tần chỉ xảy ra vài giây trong ngày, khó phát hiện bằng quan sát thủ công. Data logger ghi nhận tất cả các sự kiện bất thường, kể cả khi không có người trực.

Theo dõi xu hướng suy giảm: Tụ điện, quạt tản nhiệt, IGBT đều có quá trình lão hóa dần dần. Data logger giúp theo dõi sự thay đổi của các thông số này theo thời gian, từ đó lập kế hoạch bảo trì proactive.

Lập báo cáo tuân thủ: Nhiều ngành công nghiệp yêu cầu ghi chép chi tiết về hiệu suất thiết bị. Data logger tự động tạo báo cáo theo định dạng yêu cầu của khách hàng hoặc cơ quan quản lý.

Ví dụ thực tế: Theo dõi biến tần bơm nước 24/7

Nhà máy bia Hà Nội sử dụng hệ thống 8 biến tần ABB điều khiển bơm nước công nghiệp làm việc liên tục. Trước đây, việc kiểm tra chỉ dựa vào báo cáo của ca trực, dẫn đến nhiều sự cố không được phát hiện kịp thời.

Giải pháp triển khai:

• Lắp đặt data logger công nghiệp Hioki LR8450-01 cho từng biến tần
• Ghi dữ liệu mỗi 30 giây: điện áp 3 pha, dòng điện, tần số đầu ra, nhiệt độ tản nhiệt
• Kết nối mạng để truyền dữ liệu về phòng điều khiển trung tâm
• Thiết lập cảnh báo qua email khi có bất thường

Kết quả sau 6 tháng vận hành:

• Phát hiện và khắc phục 12 lỗi tiềm ẩn trước khi chúng gây sự cố
• Giảm 60% thời gian downtime không kế hoạch
• Tăng hiệu quả bảo trì từ 75% lên 92%
• Tiết kiệm 280 triệu đồng chi phí bảo trì trong năm đầu

Insight quan trọng: Dữ liệu từ data logger cho thấy biến tần số 3 thường xuyên quá nhiệt vào buổi chiều do vị trí lắp đặt gần cửa sổ. Sau khi di chuyển và cải thiện thông gió, tuổi thọ tụ điện tăng gấp đôi.

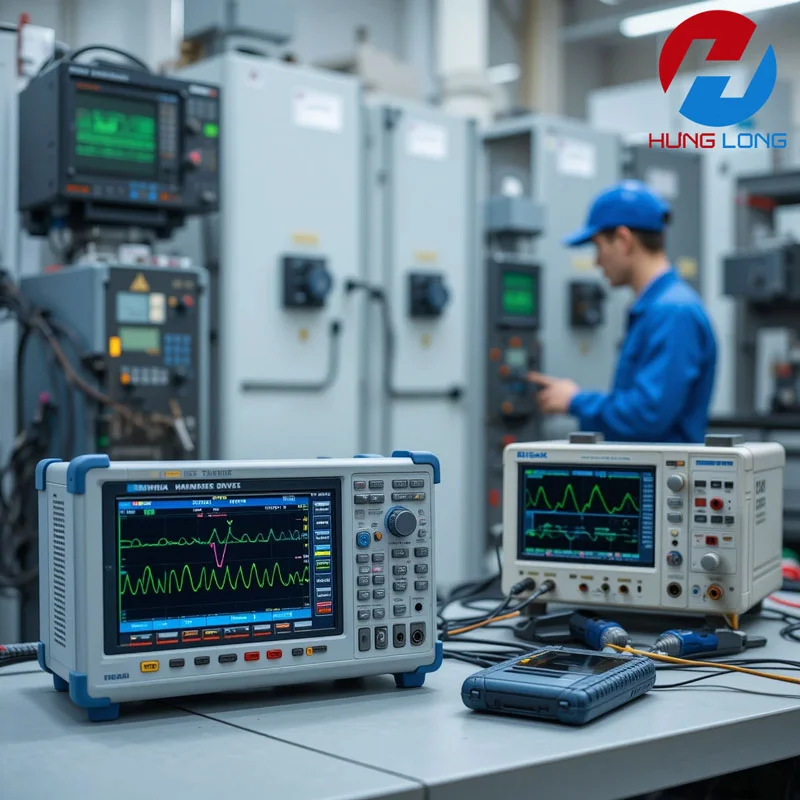

Máy đo dao động oscilloscope trong chẩn đoán lỗi

Máy đo dao động oscilloscope là "mắt thần" của kỹ thuật viên, cho phép quan sát trực tiếp các tín hiệu điện không thể nhìn thấy bằng mắt thường. Trong sửa chữa biến tần, oscilloscope đặc biệt hữu ích để phân tích tín hiệu PWM, kiểm tra chất lượng dạng sóng và phát hiện nhiễu điện từ.

Phân tích tín hiệu PWM và dạng sóng

Biến tần hoạt động dựa trên nguyên lý điều chế độ rộng xung (PWM), tạo ra các xung điều khiển IGBT với tần số cao (thường 4-16kHz). Máy đo dao động oscilloscope giúp kiểm tra:

Chất lượng tín hiệu PWM:

• Độ rộng xung có chính xác theo tín hiệu điều khiển không
• Thời gian tăng/giảm của xung (rise/fall time)
• Tính đối xứng giữa các pha
• Hiện tượng overshoot, undershoot có vượt ngưỡng cho phép

Dạng sóng đầu ra biến tần:

• Độ méo dạng sóng (THD - Total Harmonic Distortion)
• Mức nhiễu trên sóng mang
• Cân bằng điện áp giữa các pha
• Hiện tượng ringing, spike gây hại cho động cơ

Case study: Tìm lỗi nhiễu trong hệ thống băng tải

Xưởng sản xuất giày da Bình Dương gặp tình trạng băng tải hoạt động không ổn định, biến tần Delta 7.5kW thỉnh thoảng báo lỗi "Communication Error" nhưng reset lại thì chạy bình thường. Tình trạng này kéo dài 2 tháng, ảnh hưởng đến chất lượng sản phẩm.

Quy trình chẩn đoán với oscilloscope:

1. Kiểm tra tín hiệu điều khiển: Oscilloscope Rigol DS1054Z được kết nối với cổng RS485 của biến tần để quan sát tín hiệu truyền thông với PLC.
2. Phát hiện bất thường: Tín hiệu RS485 bị méo dạng nghiêm trọng vào những thời điểm cụ thể trong ngày (10h sáng và 2h chiều).
3. Truy tìm nguồn nhiễu: Sử dụng chức năng trigger của máy đo dao động oscilloscope để "bắt" chính xác thời điểm xuất hiện nhiễu.
4. Xác định nguyên nhân: Nhiễu xuất hiện đúng lúc hệ thống máy hàn điểm ở khu vực bên cạnh hoạt động.

Giải pháp áp dụng:

• Thay cáp RS485 thường bằng cáp chống nhiễu có lưới che chắn
• Đi đường cáp tín hiệu riêng biệt, cách xa cáp nguồn
• Lắp đặt bộ lọc nhiễu EMC tại đầu vào biến tần

Kết quả: Sau khi áp dụng giải pháp, hệ thống hoạt động ổn định 100%, không còn lỗi communication. Chi phí khắc phục chỉ 3.2 triệu đồng nhưng tránh được tổn thất sản xuất hàng trăm triệu đồng.

Thiết bị đo PWM và kiểm tra IGBT chuyên dụng

Trong cấu trúc biến tần, IGBT và tín hiệu PWM điều khiển chúng là "tim mạch" của toàn bộ hệ thống. Thiết bị đo PWM và thiết bị kiểm tra IGBT chuyên dụng giúp kỹ thuật viên đánh giá chính xác tình trạng của những linh kiện quan trọng này.

Thiết bị đo PWM chuyên dụng

Thiết bị đo PWM khác với oscilloscope thông thường ở chỗ được thiết kế riêng để đo và phân tích tín hiệu điều chế độ rộng xung. Các thông số quan trọng mà thiết bị này có thể đo:

• Duty cycle chính xác: Tỷ lệ thời gian xung ở mức HIGH so với chu kỳ hoàn chỉnh
• Tần số PWM: Kiểm tra tần số sóng mang có đúng như cài đặt
• Jitter: Độ dao động của tần số PWM, ảnh hưởng đến độ ồn và hiệu suất
• Dead time: Thời gian trễ giữa việc tắt IGBT trên và bật IGBT dưới

Máy kiểm tra IGBT chuyên dụng

Thiết bị kiểm tra IGBT giúp đánh giá tình trạng linh kiện quan trọng nhất trong biến tần mà không cần tháo rời hoàn toàn khỏi mạch. Khả năng chính:

Kiểm tra trong mạch (In-circuit testing):

• Đo điện trở Gate-Emitter, Gate-Collector
• Kiểm tra điện áp ngưỡng (Threshold voltage)
• Phát hiện IGBT bị chập hoặc rò rỉ

Kiểm tra ngoài mạch (Out-of-circuit testing):

• Đo đường cong đặc tính I-V
• Kiểm tra thời gian đóng/ngắt (switching time)
• Đánh giá tổn hao công suất khi đóng cắt

Ví dụ thực tế: Chẩn đoán IGBT yếu trước khi hỏng hoàn toàn

Tại nhà máy thép Dung Quất, biến tần Yaskawa 45kW điều khiển quạt gió thỉnh thoảng báo lỗi "OC3" (quá dòng pha 3) nhưng restart lại thì hoạt động bình thường. Theo kinh nghiệm, đây có thể là dấu hiệu IGBT pha 3 đang suy giảm.

Quy trình kiểm tra:

1. Sử dụng thiết bị kiểm tra IGBT: Máy kiểm tra Huntron Tracker Model 2800 được kết nối với module IGBT pha 3
2. So sánh với IGBT pha khác: Đường cong đặc tính của IGBT pha 3 cho thấy điện trở rò rỉ cao hơn bình thường 15%
3. Dự báo thời gian hỏng: Dựa trên tốc độ suy giảm, IGBT này sẽ hỏng hoàn toàn trong vòng 2-3 tuần

Hành động phòng ngừa:

• Lên kế hoạch thay IGBT trong đợt bảo trì định kỳ cuối tuần
• Chuẩn bị sẵn linh kiện thay thế
• Giảm 10% tải trọng để kéo dài thời gian hoạt động

Lợi ích: Việc phát hiện sớm giúp nhà máy tránh được sự cố bất ngờ có thể gây dừng sản xuất 8-12 giờ, tương đương tổn thất khoảng 2.5 tỷ đồng.

Như vậy, thiết bị hỗ trợ đo và ghi dữ liệu biến tần không chỉ là công cụ chẩn đoán mà còn là "bảo hiểm" cho hệ thống sản xuất. Việc đầu tư đúng thiết bị và sử dụng hiệu quả sẽ mang lại lợi ích kinh tế gấp nhiều lần chi phí bỏ ra.

Hướng dẫn lựa chọn thiết bị hỗ trợ đo và ghi dữ liệu biến tần

Việc lựa chọn thiết bị hỗ trợ đo và ghi dữ liệu biến tần phù hợp giống như việc chọn "cộng sự" đáng tin cậy - cần phải hiểu rõ nhu cầu thực tế, ngân sách và khả năng sử dụng của đội ngũ kỹ thuật. Dưới đây là hướng dẫn chi tiết dựa trên kinh nghiệm thực tế tại HLAuto.

5 tiêu chí chọn thiết bị hỗ trợ đo và ghi dữ liệu biến tần

Tiêu chí 1: Quy mô và loại hình sản xuất

Tiêu chí 2: Ngân sách đầu tư

• Dưới 50 triệu: Đồng hồ Fluke 87V + Data logger nhiệt độ cơ bản
• 50-150 triệu: Power analyzer Hioki PW3365 + Oscilloscope 2 kênh
• Trên 200 triệu: Hệ thống giám sát tích hợp với software phân tích chuyên sâu

Tiêu chí 3: Trình độ kỹ thuật của đội ngũ Thiết bị tốt nhất không phải lúc nào cũng phù hợp nếu không có người sử dụng thành thạo. HLAuto khuyến nghị bắt đầu từ thiết bị đơn giản, sau đó nâng cấp dần.

Theo quy mô xưởng và ngân sách

Gói Basic (30-50 triệu đồng) - Dành cho xưởng nhỏ:

• Đồng hồ vạn năng Fluke 87V: 18 triệu
• Data logger nhiệt độ Onset HOBO: 8 triệu
• Máy đo kẹp dòng Hioki 3280-10F: 12 triệu
• Phần mềm phân tích cơ bản: Miễn phí

Gói Professional (100-150 triệu đồng) - Dành cho xưởng vừa:

• Power analyzer Hioki PW3365-30: 65 triệu
• Oscilloscope Rigol DS1054Z: 25 triệu
• Data logger đa kênh GL7000: 35 triệu
• Máy kiểm tra IGBT cơ bản: 20 triệu

Gói Enterprise (200+ triệu đồng) - Dành cho nhà máy lớn:

• Hệ thống SCADA tích hợp
• Power analyzer cao cấp Yokogawa WT5000
• Oscilloscope 4 kênh Tektronix
• Phần mềm AI dự báo sự cố

Quy trình sử dụng thiết bị chuẩn

Bước 1: Khảo sát và lập kế hoạch đo

• Xác định các điểm đo quan trọng trên biến tần
• Lập lịch đo phù hợp với chu kỳ sản xuất
• Chuẩn bị checklist an toàn khi làm việc với thiết bị điện

Bước 2: Lắp đặt và cấu hình

• Đảm bảo thiết bị hỗ trợ đo và ghi dữ liệu biến tần được hiệu chuẩn
• Cài đặt thông số đo phù hợp (range, sampling rate)
• Kiểm tra kết nối và khởi động thử

Bước 3: Thu thập dữ liệu

• Theo dõi quá trình đo, chú ý các cảnh báo
• Ghi chép thông tin môi trường (nhiệt độ, độ ẩm, tải trọng)
• Backup dữ liệu định kỳ

Bước 4: Phân tích và báo cáo

• Sử dụng phần mềm để tạo biểu đồ, xu hướng
• So sánh với thông số kỹ thuật và dữ liệu lịch sử
• Lập báo cáo kết luận và khuyến nghị

Kinh nghiệm thực tiễn và khuyến nghị từ HLAuto

Sau 15 năm sửa chữa biến tần cho hơn 500 nhà máy tại Việt Nam, HLAuto rút ra những kinh nghiệm quý báu về việc sử dụng thiết bị hỗ trợ đo và ghi dữ liệu biến tần hiệu quả.

10 lỗi biến tần phổ biến và thiết bị chẩn đoán tương ứng

So sánh chi phí đầu tư và hiệu quả

Case study tổng hợp từ 50 dự án gần nhất:

Nhóm không sử dụng thiết bị chẩn đoán (25 nhà máy):

• Thời gian MTTR (Mean Time To Repair): 8.5 giờ/sự cố
• Chi phí downtime trung bình: 45 triệu đồng/sự cố
• Tỷ lệ chẩn đoán sai: 35%
• Chi phí bảo trì năm: 180 triệu đồng/10 biến tần

Nhóm sử dụng thiết bị chẩn đoán cơ bản (25 nhà máy):

• Thời gian MTTR: 4.2 giờ/sự cố (-50%)
• Chi phí downtime trung bình: 22 triệu đồng/sự cố (-51%)
• Tỷ lệ chẩn đoán sai: 12% (-66%)
• Chi phí bảo trì năm: 125 triệu đồng/10 biến tần (-31%)

ROI (Return of Investment) trung bình: 245% trong năm đầu tiên

Khuyến nghị của HLAuto cho từng loại hình doanh nghiệp

Doanh nghiệp dệt may, giầy da:

• Ưu tiên data logger công nghiệp để theo dõi nhiệt độ môi trường
• Đầu tư oscilloscope để chẩn đoán nhiễu từ máy may, máy cắt
• Ngân sách khuyến nghị: 80-120 triệu đồng

Nhà máy thực phẩm, đồ uống:

• Power analyzer biến tần để tối ưu tiêu thụ điện
• Thiết bị đo chống ẩm, chống ăn mòn
• Hệ thống cảnh báo từ xa qua điện thoại
• Ngân sách khuyến nghị: 150-200 triệu đồng

Công nghiệp nặng (thép, xi măng, hóa chất):

• Hệ thống giám sát tích hợp với SCADA
• Thiết bị chịu được môi trường khắc nghiệt
• Dự phòng thiết bị để đảm bảo liên tục sản xuất
• Ngân sách khuyến nghị: 300-500 triệu đồng

Kết luận và liên hệ HLAuto

Thiết bị hỗ trợ đo và ghi dữ liệu biến tần đã trở thành yếu tố không thể thiếu trong chiến lược bảo trì hiện đại. Từ những case study thực tế được chia sẻ trong bài viết này, chúng ta thấy rõ việc đầu tư đúng thiết bị không chỉ giúp phát hiện và khắc phục sự cố nhanh chóng mà còn mang lại lợi ích kinh tế bền vững.

Những điểm quan trọng cần ghi nhớ:

• Chẩn đoán chính xác giúp tiết kiệm 50-60% thời gian sửa chữa
• Bảo trì dự báo giảm 70% sự cố bất ngờ
• ROI trung bình 245% trong năm đầu tiên
• Tăng tuổi thọ biến tần 30-40% nhờ phát hiện sớm sự cố

Tại HLAuto, chúng tôi không chỉ cung cấp dịch vụ sửa chữa biến tần chuyên nghiệp mà còn tư vấn lựa chọn và sử dụng thiết bị hỗ trợ đo và ghi dữ liệu biến tần phù hợp với từng ngành nghề. Đội ngũ kỹ sư có trên 15 năm kinh nghiệm sẽ giúp bạn xây dựng hệ thống chẩn đoán hiệu quả, tối ưu chi phí đầu tư.
