Súng nhiệt và kỹ thuật hàn linh kiện trên bo biến tần: thông số khò theo linh kiện và tháo module công suất

Súng nhiệt hàn linh kiện là công cụ quyết định chất lượng của mọi ca thay linh kiện trên bo biến tần: bo mạch hiện nay gần như toàn linh kiện dán SMD và module công suất gắn chặt vào tản nhiệt lớn, khò sai nhiệt độ là cháy pad, chết oan IC bên cạnh hoặc mối hàn lạnh chạy vài hôm lại lỗi. Bài này tổng hợp kỹ thuật khò/hàn tại xưởng HLAuto: thông số theo từng loại linh kiện, quy trình tháo hàn IC điều khiển, kỹ thuật tháo module công suất trên tản nhiệt và cách xử lý các sự cố sau hàn. Góc nhìn của mình: hàn linh kiện trên bo biến tần khó hơn hàn bo điện tử thường ở đúng một điểm — khối lượng nhiệt của tản nhiệt và mật độ linh kiện quanh điểm hàn, nên thông số và thứ tự thao tác phải có kỷ luật.

Súng nhiệt trong sửa bo biến tần: khi nào khò, khi nào dùng mỏ hàn

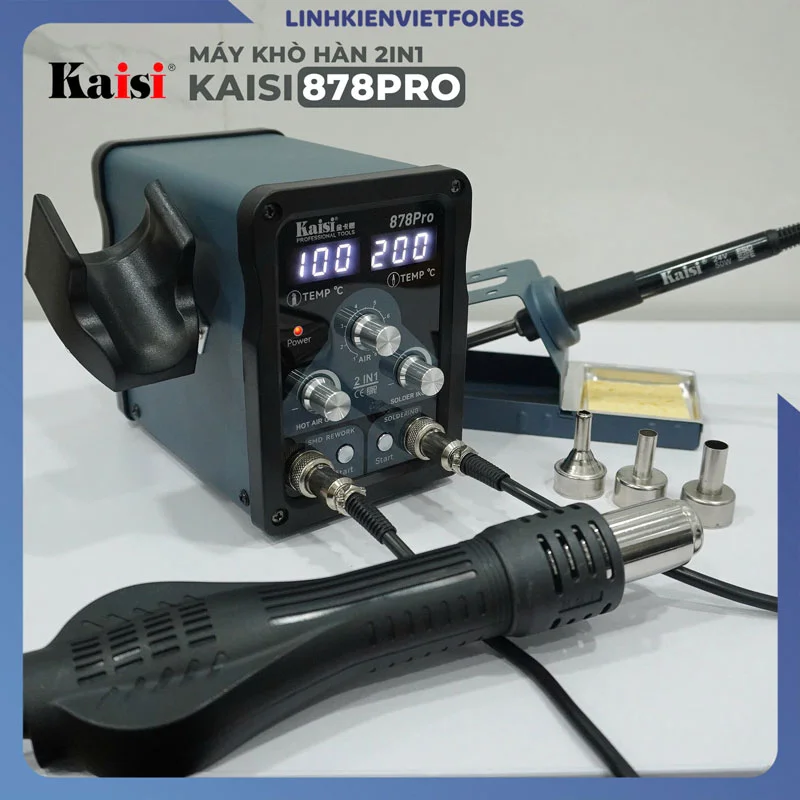

Súng nhiệt (trạm khò) thổi khí nóng có kiểm soát nhiệt độ và lưu lượng, làm chảy thiếc đồng thời trên nhiều chân linh kiện. Đây là cách duy nhất tháo được các linh kiện nhiều chân như IC điều khiển QFP/SOIC, IC nguồn và module công suất nhiều chân mà không làm hỏng pad: nhiệt tỏa đều, không có lực cơ học kéo lên từng chân như khi dùng mỏ hàn và dây hút thiếc.

Mỏ hàn vẫn có việc của nó: linh kiện hai chân rời rạc, câu dây vá pad, chấm lại từng chân IC sau khi đặt bằng khò, và các điểm hàn trên linh kiện xuyên lỗ. Quy tắc chọn tại xưởng: linh kiện từ ba chân trở lên hoặc chân nằm dưới thân (module, QFN) thì khò; linh kiện hai chân và thao tác điểm thì mỏ. Mọi ca thay IC đều bắt đầu từ khâu chẩn đoán đã xong — thay linh kiện là bước thực thi sau khi sửa bo điều khiển biến tần đã khoanh đúng linh kiện lỗi, không phải bước thử vận may.

Bảng thông số khò theo loại linh kiện

Thông số dưới đây là dải làm việc tại xưởng HLAuto với thiếc có chì trên bo biến tần thông thường; khi gặp bo thiếc không chì hoặc linh kiện đặc biệt, nhiệt cần tăng tương ứng và ưu tiên thử trên bo hỏng trước. Điểm chung quan trọng hơn con số: luôn bắt đầu ở mức thấp của dải và tăng dần, thay vì đặt cao ngay từ đầu.

Một lưu ý thực tế về thiếc không chì: nhiều bo đời mới dùng thiếc không chì có nhiệt độ chảy cao hơn thiếc có chì vài chục độ, đồng thời mối hàn nhìn xám hơn nên dễ bị nhầm là mối lạnh. Khi tháo linh kiện trên các bo này, mẹo tại xưởng là chấm một ít thiếc có chì vào các chân trước khi khò — thiếc mới giúp hạ nhiệt độ chảy của mối cũ và việc tháo trở nên nhẹ nhàng hơn hẳn, giảm hẳn thời gian bo phải chịu nhiệt.

Quy trình tháo và hàn IC điều khiển từng bước

1. Đánh dấu và chụp ảnh vị trí: ghi lại chiều IC (vị trí chân 1), mã linh kiện và tình trạng quanh vùng hàn trước khi tháo — tư liệu đối chiếu khi lắp lại, nhất là với bo không có ký hiệu in rõ.
2. Che chắn vùng quanh: dán băng chịu nhiệt (kapton/băng nhôm) lên các linh kiện nhựa, đầu nối và tụ hóa gần vùng khò để tránh nhiệt làm biến dạng hoặc khô linh kiện lành.
3. Bôi flux quanh chân IC: flux giúp thiếc chảy đều, giảm nhiệt cần thiết và hạn chế cầu thiếc khi hàn lại.
4. Khò vòng quanh thân IC: di chuyển đầu khò đều quanh bốn phía theo thông số của nhóm IC, giữ khoảng cách và góc ổn định; không chĩa thẳng một điểm quá lâu.
5. Nhấc IC khi thiếc đã chảy hoàn toàn: thử đẩy nhẹ bằng nhíp — IC tự trượt là thiếc đã chảy; tuyệt đối không cạy khi còn lực cản.
6. Làm sạch pad: hút thiếc cũ bằng dây hút thiếc và mỏ hàn, vệ sinh bằng dung môi, soi kính lúp kiểm tra pad còn nguyên, không pad nào bong hoặc chạm nhau.
7. Đặt IC mới và hàn lại: căn đúng chân 1, chấm cố định hai chân đối góc trước, khò lại cho thiếc chảy đều hoặc chấm từng chân bằng mỏ với flux; kiểm tra cầu thiếc giữa các chân kề nhau.
8. Soi lại toàn bộ vùng hàn dưới kính lúp/ kính hiển vi trước khi chuyển sang bước kiểm tra sau hàn.

Kỹ thuật tháo và hàn module công suất trên tản nhiệt lớn

Module IPM/IGBT trong biến tần công suất vừa và lớn được hàn hoặc bắt vít xuống bo, đồng thời gắn chặt vào tản nhiệt nhôm khối lượng lớn. Tản nhiệt này hút nhiệt liên tục khỏi vùng hàn nên các kỹ thuật khò cho IC thường đều thất bại: chân gần nguồn nhiệt thì cháy bo, chân xa vẫn chưa chảy thiếc. Quy trình tại xưởng gồm ba điểm cốt lõi:

• Gia nhiệt trước toàn bộ tản nhiệt bằng mâm nhiệt (preheater) đặt dưới bo, để toàn khối kim loại đạt nền nhiệt đều. Có nền nhiệt này, nhiệt lượng súng khò cần bổ sung tại điểm hàn giảm mạnh và phân bố đều — đây là khác biệt giữa tháo module sạch pad và tháo module rách pad. Nhiệt độ gia nhiệt đặt theo khối lượng tản nhiệt và quan sát thực tế tại bàn, không ép một con số cứng cho mọi trường hợp.
• Hai súng khò song song khi tháo module nhiều chân: hai nguồn nhiệt di chuyển đối xứng theo vòng tròn quanh module (kỹ thuật spiral), giữ cho toàn bộ vòng chân hàn cùng đạt nhiệt độ chảy trong một khoảng thời gian ngắn, rồi nhấc module thẳng lên.
• Khi hàn module mới: làm sạch và làm phẳng bề mặt tiếp xúc, bôi keo tản nhiệt đúng loại và đủ mỏng đều, đặt module, hàn các chân theo thứ tự đối xứng để tránh cong vênh do nhiệt, cuối cùng siết lại liên kết cơ khí với tản nhiệt theo đúng trình tự.

Kỹ thuật này nối tiếp với quy trình thay module trong bài kiểm tra và sửa chữa mạch công suất IGBT: bài đó trình bày quy trình sửa sau khi nổ IGBT, bài này trình bày kỹ thuật nhiệt để tháo/lắp module.

Kiểm tra sau hàn trước khi cấp nguồn

Hàn xong không có nghĩa là cấp nguồn ngay. Checklist tại xưởng trước khi cho bo lên điện:

• Soi mối hàn dưới kính lúp: mối hàn phải bóng, ôm chân linh kiện và pad; mối sần, xám, có khe là mối lạnh — xử lý lại ngay.
• Đo chập các đường nguồn: đo thông mạch/chập giữa các đường cấp nguồn chính với mass tại bo; phát hiện chập do thiếc tràn trước khi nó thành chập khi có điện.
• Kiểm tra linh kiện quanh vùng khò: tụ hóa phồng, đầu nối nhựa biến dạng, linh kiện nhỏ bị thổi lệch vị trí — tất cả đều phải xử lý trước cấp nguồn.
• Cấp nguồn lần đầu qua bộ nguồn thử có giới hạn dòng và tăng áp dần theo quy trình trong bài bộ nguồn thử nghiệm biến tần, quan sát dòng không tải trước khi cho chạy.
• Bo đạt các bước trên mới chuyển sang thử nghiệm sau khi sửa chữa ở cấp độ cả máy.

Xử lý sự cố sau hàn

• Mối hàn lạnh: biểu hiện là máy chạy chập chờn, lỗi xuất hiện khi nóng máy hoặc rung động. Nguyên nhân thường do nhiệt chưa đủ, bề mặt pad bẩn hoặc linh kiện di chuyển khi thiếc đang đông. Cách xử lý: khò lại với flux mới cho thiếc chảy hoàn toàn, không chấm thêm thiếc lạnh lên mối cũ.
• Cháy hoặc bong pad: xảy ra khi nhấc linh kiện lúc thiếc chưa chảy hoặc khò quá nhiệt một điểm. Nếu đường mạch còn truy được, vá bằng dây jumper mảnh từ chân linh kiện tới test point hoặc via gần nhất trên cùng đường mạch, cố định dây bằng keo chịu nhiệt và ghi lại vị trí đã vá vào hồ sơ máy.
• Thiếc tràn chập chân kề: dùng dây hút thiếc và flux để kéo thiếc thừa ra; soi lại dưới kính hiển vi vì cầu thiếc mảnh giữa hai chân QFP rất khó thấy bằng mắt thường.
• IC chết do tĩnh điện (ESD): linh kiện vừa thay test đạt nhưng chết sau đó ít giờ hoặc qua đêm là dấu hiệu kinh điển của ESD. Phòng ngừa bằng vòng đeo tay chống tĩnh điện nối đất, thảm ESD tại bàn sửa và cầm linh kiện ở cạnh thân thay vì chạm vào chân.

Ba case thực tế tại xưởng HLAuto

Case 1 — Schneider ATV71 75kW tháo module IPM trên tản nhiệt lớn: máy báo lỗi InF4, kiểm tra thấy module IPM chập C–E trong khi mạch driver còn tốt. Module gắn trên tản nhiệt khối lượng lớn nên xưởng áp dụng đúng kỹ thuật ở mục trên: gia nhiệt trước toàn bộ tản nhiệt bằng mâm nhiệt, hai súng khò song song di chuyển vòng tròn để tháo module cũ mà không rách pad nào; hàn module mới (chi phí module 8,5 triệu đồng), thay keo tản nhiệt, kiểm tra sau hàn đạt và chạy thử full tải 2 giờ ổn định.

Case 2 — ABB ACS880 90kW thay IC driver IR2110: máy chỉ báo lỗi khi chạy tải nặng; đo sóng thấy gai nhiễu ngược trên đường gate, khoanh vùng về IC driver bootstrap. Việc thay IC SOIC-16 thực hiện ở khoảng 330°C với đầu khò nhỏ, che băng nhôm toàn bộ linh kiện quanh vùng khò. Sau thay, máy chạy thử full tải 8 giờ liên tục không tái lỗi.

Case 3 — Delta VFD-EL vá pad cháy bằng dây jumper: pad của IC TL431 bị cháy sau sự cố trước đó, không còn bề mặt để hàn. Xưởng vá bằng dây mảnh đường kính 0,1mm từ chân IC tới test point cách khoảng 5mm trên cùng đường mạch, cố định dây cẩn thận. Máy hoạt động bình thường và vẫn ổn định sau 2 năm — minh chứng rằng pad cháy không đồng nghĩa phải bỏ cả bo, nếu đường mạch còn truy vết được.

Chọn và bảo trì súng nhiệt

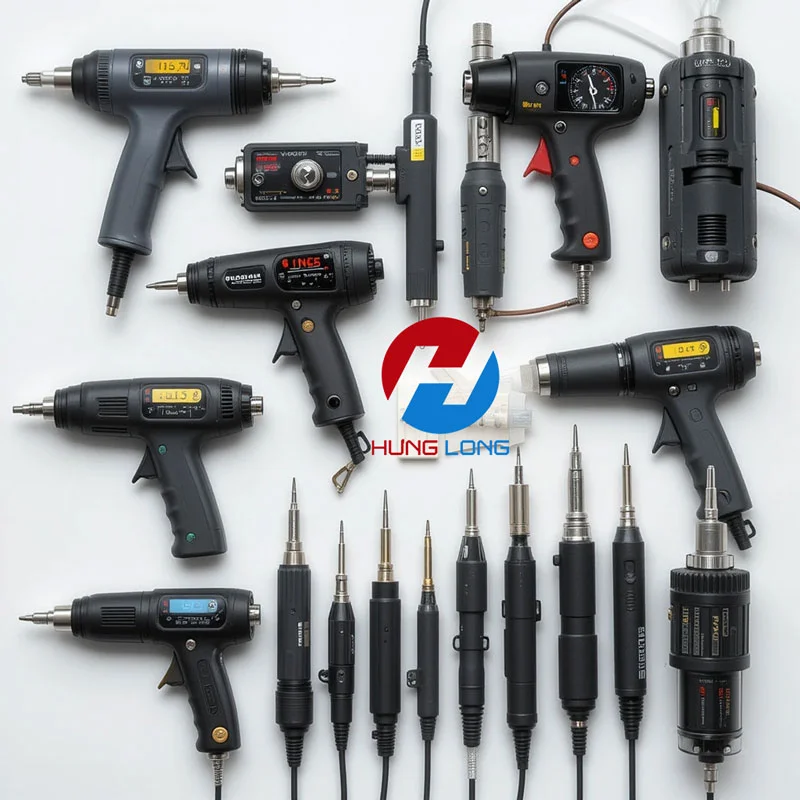

• Tiêu chí chọn súng/trạm khò cho xưởng biến tần: điều chỉnh nhiệt độ và lưu lượng khí độc lập, hiển thị số, có nhiều cỡ đầu khò đi kèm, và quan trọng nhất là độ ổn định nhiệt khi khò liên tục — trạm rẻ tiền thường sụt nhiệt khi khí ra mạnh, khiến thông số đặt không còn đúng.
• Hiệu chuẩn nhiệt định kỳ: nhiệt hiển thị và nhiệt thực tế tại miệng khò lệch dần theo thời gian sử dụng; kiểm tra bằng đầu đo nhiệt ngoài theo chu kỳ bảo trì thiết bị của xưởng.
• Vệ sinh đầu khò và đường khí: đầu khò bám bẩn làm khí ra không đều, nhiệt phân bố lệch — nguyên nhân ít ai ngờ của các mối hàn xấu.
• An toàn lao động: giá đỡ súng có công tắc ngắt khi đặt xuống, không để súng đang nóng không người trông, và để nguội hoàn toàn trước khi cất — các quy tắc nhỏ nhưng là thứ bảo vệ cả xưởng.
