Máy phân tích công suất: đo hiệu suất, sóng hài và cân bằng pha cho biến tần và động cơ

Máy phân tích công suất là thiết bị đo đồng thời điện áp, dòng điện và công suất ở cả hai phía đầu vào và đầu ra của biến tần, từ đó tính ra hiệu suất thật, hệ số công suất, sóng hài THD và độ cân bằng ba pha — những kết luận mà đồng hồ vạn năng và ampe kìm không đưa ra được. Bài này viết theo góc của thợ sửa: đấu nối đo ở đâu, đọc chỉ số nào, và từ con số đó kết luận lỗi gì. Góc nhìn của mình: đây không phải thiết bị xưởng nào cũng cần mua, nhưng khi cần kết luận về hiệu suất và chất lượng điện thì nó là thiết bị duy nhất cho con số thay vì cảm tính.

Máy phân tích công suất là gì, đo hơn đồng hồ và ampe kìm ở điểm nào

Máy phân tích công suất (power analyzer) đo đồng thời nhiều kênh điện áp và dòng điện với tốc độ lấy mẫu cao, rồi tính toán các đại lượng mà phép đo rời rạc không tính được: công suất thực (kW), công suất biểu kiến (kVA), hệ số công suất (PF), tổng méo hài (THD) của áp và dòng, độ lệch pha giữa các kênh, và hiệu suất khi đo đồng thời công suất vào và công suất ra.

Khác biệt với đồng hồ vạn năng và ampe kìm nằm ở ba điểm. Thứ nhất, tính đồng thời: hiệu suất chỉ tính được khi công suất vào và ra được đo trong cùng một khoảnh khắc vận hành — đo hai thời điểm khác nhau bằng hai thiết bị khác nhau cho kết quả vô nghĩa vì tải thay đổi liên tục. Thứ hai, dạng sóng PWM ở đầu ra biến tần có tần số đóng cắt cao và méo nặng; đồng hồ thường (không phải True-RMS băng thông rộng) đo sai trị số trên dạng sóng này, còn power analyzer được thiết kế để đo đúng trên PWM. Thứ ba, các chỉ số chất lượng điện như THD và cân bằng pha vốn không tồn tại trên màn hình của bất kỳ chiếc đồng hồ nào.

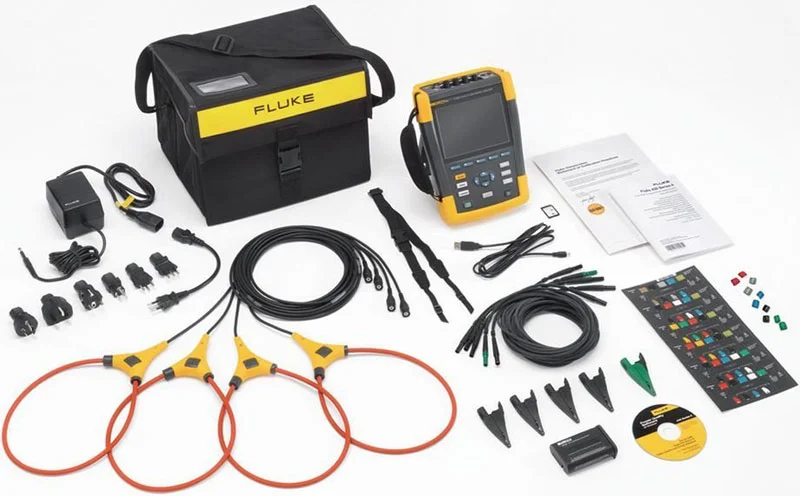

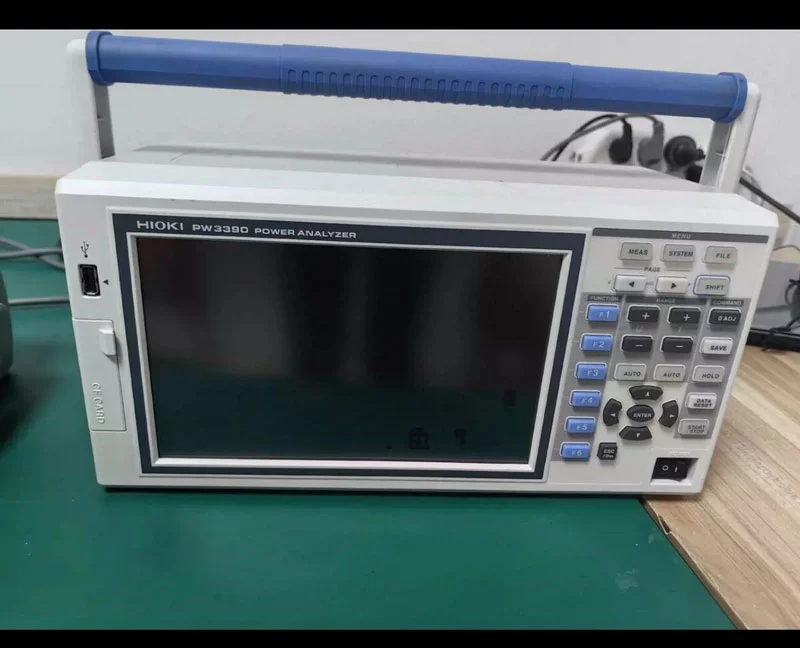

Trên thị trường, thiết bị đo nhóm này gồm hai dạng chính. Dạng kẹp đo chất lượng điện cầm tay (power quality clamp/analyzer) gọn nhẹ, đo một điểm tại một thời điểm, hợp với khảo sát nhanh tại hiện trường: kiểm tra cân bằng pha, THD và công suất tiêu thụ. Dạng máy phân tích nhiều kênh đo đồng thời bốn kênh dòng và bốn kênh áp trở lên, tính hiệu suất trực tiếp và phân tích hài chi tiết từng bậc — đây là dạng dùng khi cần kết luận hiệu suất vào/ra hoặc điều tra chất lượng điện chuyên sâu. Với nhu cầu của xưởng sửa, điểm quyết định không phải số kênh tối đa mà là máy có đo đúng trên sóng PWM phía ra hay không: thông số này phải kiểm tra rõ trong tài liệu của từng model trước khi mua.

Các chỉ số chính và ý nghĩa khi sửa biến tần

Điểm cần nhấn mạnh: các ngưỡng trên là mốc tham chiếu để đặt nghi ngờ, không phải kết luận. Mọi kết luận lỗi đều phải đối chiếu thêm với triệu chứng và các phép đo khác — đúng nguyên tắc chẩn đoán trong sửa biến tần: số đo chỉ có giá trị khi đặt trong đúng điều kiện vận hành.

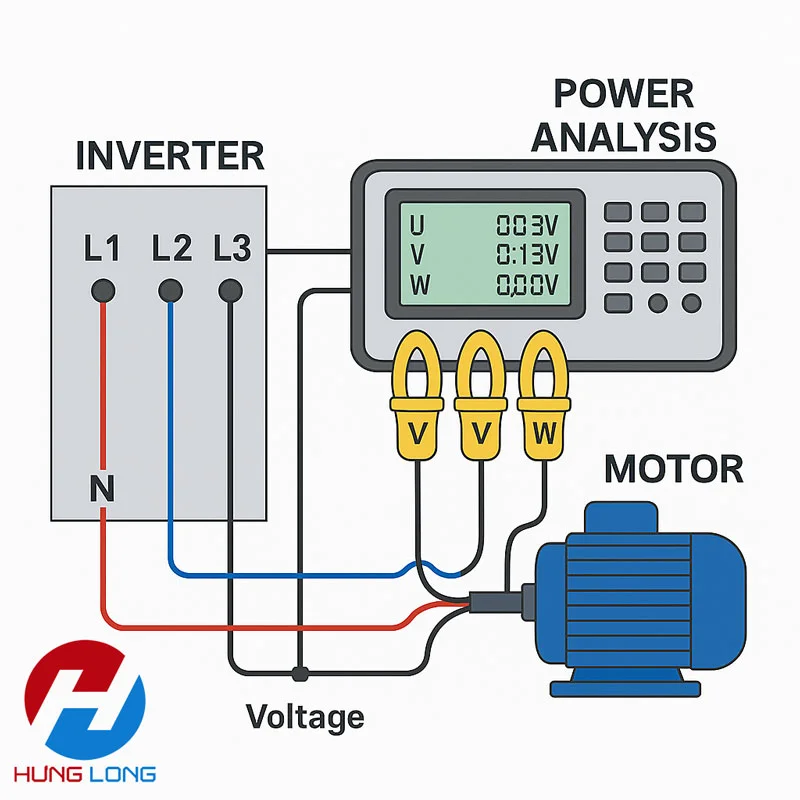

Cách đấu nối đo biến tần bằng máy phân tích công suất

1. Xác định mục tiêu đo trước khi đấu: đo hiệu suất biến tần (vào/ra của biến tần), đo hiệu suất toàn hệ (lưới → trục động cơ) hay điều tra chất lượng điện. Mục tiêu khác nhau thì điểm đấu khác nhau.
2. Chọn sơ đồ đấu dây: hệ ba pha ba dây dùng chế độ 3P3W, ba pha bốn dây dùng 3P4W. Chọn sai sơ đồ là sai toàn bộ số đo công suất.
3. Đấu kênh điện áp: phía vào lấy tại đầu vào biến tần; phía ra lấy tại đầu ra U/V/W. Điện áp ra là sóng PWM — chỉ dùng kênh đo và dây đo chịu được điện áp đỉnh của DC bus (khoảng 540V với lưới 380V) cộng gai quá áp.
4. Kẹp CT (biến dòng) đúng chiều và đúng thang: chiều mũi tên trên CT theo chiều dòng công suất; thang CT phải phủ được dòng đo — CT quá lớn cho dòng nhỏ làm sai số tăng, CT quá nhỏ sẽ bão hòa.
5. Kiểm tra thứ tự pha và dấu công suất: công suất hiển thị âm hoặc PF vô lý ở điều kiện tải thật thường do kẹp ngược CT hoặc lệch thứ tự pha kênh áp/dòng — xử lý ngay tại bước này, không ghi số rồi về phân vân.
6. Đo ở điều kiện vận hành thật: cho hệ chạy ở mức tải đại diện, giữ ổn định rồi mới ghi số. Đo lúc không tải chỉ cho số tham khảo, không kết luận hiệu suất được.
7. Ghi đồng thời bộ số hai phía kèm điều kiện vận hành (tần số ra, mức tải) để bộ số có giá trị đối chiếu về sau — cùng nguyên tắc lập hồ sơ như bước thử nghiệm sau khi sửa chữa biến tần.

Hướng dẫn logger dữ liệu chất lượng điện với Fluke 435-II

Đọc số đo để kết luận lỗi

Sau khi có bộ số đo tin cậy, cách diễn giải đi theo hướng khoanh vùng: lỗi nằm ở lưới, ở biến tần, ở động cơ hay ở phần cơ khí.

• Mất cân bằng dòng phía ra: kiểm tra lần lượt đầu cốt và cáp ra động cơ (tiếp xúc), rồi tới IGBT/driver của pha lệch bằng phép đo sóng trong bài máy oscilloscope trong sửa biến tần. Cân bằng áp ra tốt mà dòng lệch thì nghiêng về phía động cơ/cơ khí.
• Mất cân bằng phía vào: đo cân bằng điện áp lưới tại điểm đấu; nếu lưới cân bằng mà dòng vào lệch, kiểm tra cầu chỉnh lưu và tụ DC bus.
• THD dòng vào cao: trước hết kiểm tra cấu hình — biến tần không có DC choke hay AC reactor thì THD dòng cao là đặc tính cấu trúc, không phải lỗi. THD chỉ là vấn đề khi kèm nóng cáp, nóng máy biến áp cấp hoặc ảnh hưởng thiết bị khác trên cùng lưới.
• Hiệu suất biến tần sụt so với mốc quen thuộc: nghi ngờ tụ DC tăng ESR (đối chiếu thêm ripple DC bus bằng oscilloscope; xử lý theo bài thay tụ điện trong biến tần) hoặc IGBT suy giảm tăng tổn hao đóng cắt.
• PF thấp và dòng vào cao bất thường: kiểm tra tụ DC bus và tình trạng tải — động cơ chạy non tải kéo dài cũng làm bức tranh công suất xấu đi mà không phải lỗi của biến tần.

Khi nào cần máy phân tích công suất, khi nào chưa cần

Nói thẳng theo góc xưởng sửa: phần lớn ca sửa biến tần hằng ngày — nổ công suất, mất nguồn, lỗi hiển thị, lỗi cảm biến — không cần tới power analyzer; đồng hồ, oscilloscope và máy kiểm tra IGBT xử lý được. Thiết bị này phát huy giá trị trong bốn tình huống:

• Khách hàng phàn nàn tốn điện hơn trước hoặc cần con số hiệu suất để nghiệm thu sau sửa, sau thay động cơ.
• Điều tra nóng cáp, nóng biến áp cấp, nhảy bảo vệ nghi do sóng hài.
• Mất cân bằng pha cần định lượng trước khi khoanh vùng, thay vì đoán theo cảm giác nóng mát.
• Lập baseline hiệu suất cho hệ lớn sau sửa chữa để đối chiếu bảo trì về sau; nhu cầu ghi xu hướng dài ngày thì chuyển sang nhóm thiết bị trong bài đo và ghi dữ liệu biến tần.

Với xưởng nhỏ chưa có điều kiện đầu tư, phương án thực tế là thuê/mượn thiết bị theo vụ việc hoặc gửi phép đo phức tạp cho đơn vị có máy — mua một power analyzer nhiều kênh rồi để kho vài tháng mới dùng một lần là đầu tư kém hiệu quả hơn hẳn việc đầu tư vào probe đo và thiết bị dùng hằng ngày.

Ví dụ đọc số đo minh họa

Phần này là ví dụ minh họa cách diễn giải số đo, không phải case khách hàng. Giả sử một biến tần 15kW kéo bơm nước, khách phản ánh tiền điện tăng và cáp cấp nguồn nóng hơn trước. Bộ số đo tại 50Hz, tải ổn định:

Kết luận của ví dụ: hướng xử lý là bổ sung kháng đầu vào (DC choke/AC reactor) để hạ THD thay vì "sửa" biến tần vốn đang khỏe — một quyết định chỉ đưa ra được khi có đủ bộ số đo đồng thời, còn nhìn bằng mắt và sờ cáp thì rất dễ sửa sai chỗ.
