Bộ nguồn thử nghiệm biến tần: cấu hình cho xưởng sửa và quy trình cấp nguồn an toàn sau sửa

Bộ nguồn thử nghiệm biến tần là thiết bị cho phép cấp nguồn cho biến tần sau sửa chữa theo cách có kiểm soát: qua biến áp cách ly, điện áp tăng dần từ thấp lên, dòng được giới hạn — để nếu bo mạch còn lỗi ẩn, sự cố dừng lại ở mức nhỏ thay vì nổ tung khi cấp thẳng điện lưới. Bài này tập trung vào phần kỹ thuật: bộ nguồn thử gồm những thành phần nào, cấu hình theo quy mô xưởng ra sao, và quy trình cấp nguồn an toàn từng bước mà HLAuto áp dụng trước khi cho biến tần xuất xưởng. Góc nhìn của mình: đây là thiết bị "bảo hiểm" rẻ nhất của xưởng sửa — chi phí của nó luôn nhỏ hơn chi phí của một lần cấp nguồn ẩu.

Vì sao không cấp thẳng điện lưới sau khi sửa

Biến tần sau khi thay IGBT, thay bo driver hay sửa nguồn xung vẫn có thể chứa lỗi chưa lộ diện: một mối hàn lạnh trên đường gate, một linh kiện thay thế không đúng thông số, một đường mạch chập nhỏ chưa đo ra. Nếu cấp thẳng điện lưới 3 pha lúc này, năng lượng sự cố không bị giới hạn bởi bất cứ thứ gì — lỗi nhỏ thành nổ module, cháy bo, thậm chí cháy cả động cơ đang nối.

Thực tế xưởng từng biết một ca như vậy: biến tần Siemens G120 22kW điều khiển quạt hút khói, sau khi thay module IGBT được lắp thẳng vào vận hành mà không qua test có kiểm soát. Máy chạy được khoảng 15 phút rồi nổ, hỏng cả biến tần lẫn động cơ. Truy ngược nguyên nhân, module thay thế có thông số điện áp gate không đúng với mạch driver — một lỗi hoàn toàn có thể phát hiện nếu cấp nguồn thử tăng áp dần và quan sát dòng từ đầu, vì dòng bất thường sẽ xuất hiện ở mức áp thấp, trước khi đủ năng lượng gây hỏng. Bài học rút ra thành nguyên tắc: mọi biến tần sau sửa đều phải qua bước cấp nguồn thử trước khi thử nghiệm sau khi sửa chữa ở cấp độ chạy tải thật.

Bộ nguồn thử nghiệm gồm những gì

Cấu hình bộ nguồn thử theo quy mô xưởng

Điểm cần tránh khi cấu hình là chạy theo công suất đỉnh hiếm gặp: bộ nguồn nên phủ tốt dải máy xưởng nhận thường xuyên; các ca công suất vượt dải là thiểu số và có phương án riêng (test từng phần, mượn thiết bị), thay vì đầu tư quá tay cho trường hợp một năm gặp một lần.

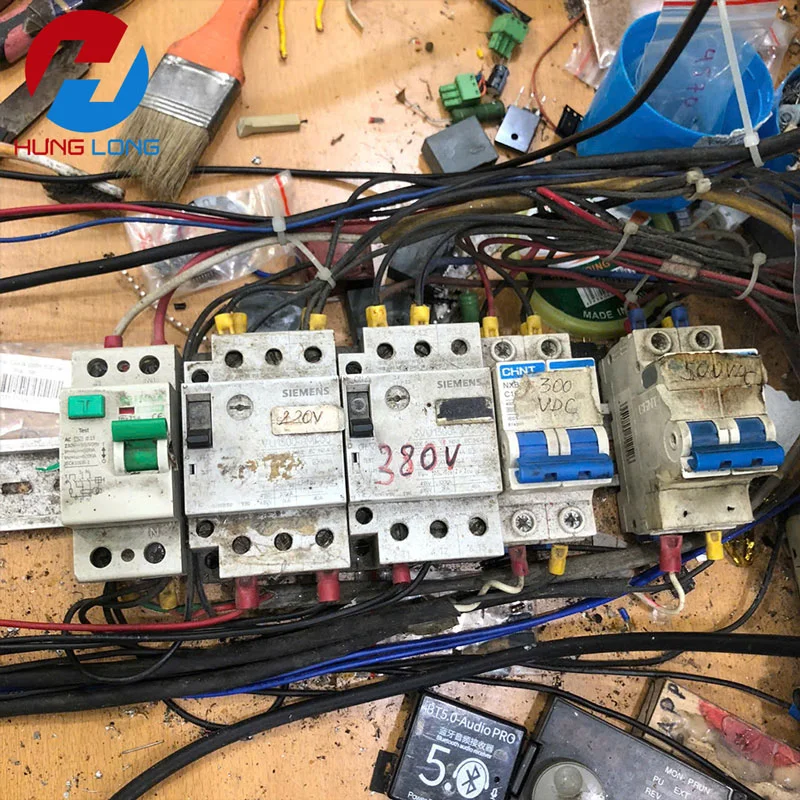

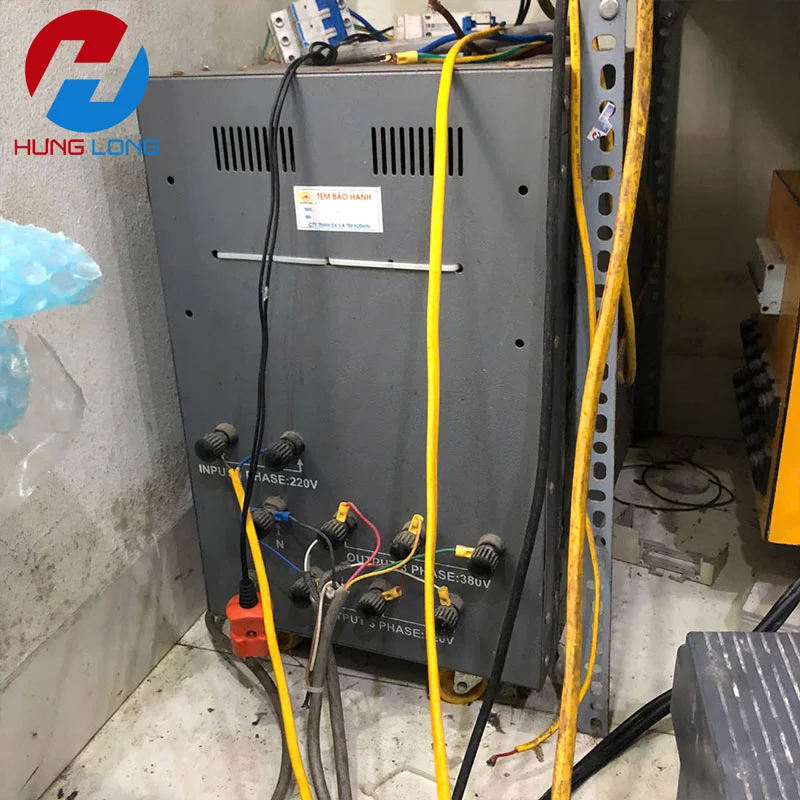

Ngoài công suất, cấu hình còn phải khớp cấp điện áp của dải máy xưởng nhận: phần lớn biến tần công nghiệp tại Việt Nam thuộc lớp 380V ba pha, nhưng xưởng nhận cả máy 220V một pha/ba pha và các dòng máy công suất nhỏ dùng điện dân dụng thì bộ nguồn cần có các nấc ra tương ứng hoặc biến áp phụ trợ. Liệt kê trước danh sách dòng máy xưởng nhận trong một năm gần nhất là cách thực tế nhất để chốt cấu hình, thay vì nhìn vào thông số tối đa trên catalogue.

Quy trình cấp nguồn an toàn sau sửa bằng bộ nguồn thử

1. Xả điện DC bus và kiểm tra tĩnh: trước khi cấp bất kỳ nguồn nào, xả hết điện tích tụ DC, đo kiểm tra chập các đường chính (DC bus, đầu ra U/V/W) bằng đồng hồ theo quy trình trong bài sử dụng đồng hồ vạn năng trong sửa chữa biến tần.
2. Đấu nối qua bộ nguồn thử ở mức áp bằng 0, bật nguồn và tăng áp rất chậm trong khi quan sát dòng: dòng phải ở mức nhỏ và ổn định khi mạch nguồn xung khởi động.
3. Dừng ở các mốc áp trung gian: kiểm tra các đường nguồn phụ (+5V, ±15V, nguồn quạt) đã đúng và ổn định chưa; nghe và ngửi các dấu hiệu bất thường (rè, nóng cục bộ, mùi khét).
4. Tăng tới áp định mức, chạy không tải: cho biến tần chạy không động cơ hoặc động cơ không tải, quan sát dòng không tải và độ cân bằng áp ra ba pha.
5. Nối tải giả/động cơ thử và tăng tải từng nấc: theo dõi dòng, nhiệt độ tản nhiệt và quạt làm mát ở mỗi nấc; dừng lại kiểm tra ngay khi có thông số lệch khỏi vùng quen thuộc của dòng máy đó.
6. Chạy giữ tải theo thời lượng quy định của ca sửa rồi kết thúc bằng việc ghi kết quả test vào hồ sơ máy trước khi bàn giao.

Toàn bộ quy trình này là phần "cấp nguồn có kiểm soát" mở đầu cho bước thử nghiệm đầy đủ sau sửa; hai bước phân biệt ở chỗ bộ nguồn thử bảo vệ quá trình đưa máy sống lại, còn thử nghiệm sau sửa đánh giá máy ở điều kiện làm việc thật.

Lỗi hay gặp ngay trong lúc test

• Máy báo lỗi thiếu áp (UV) dù nguồn cấp đủ: trước khi nghi ngờ biến tần, hãy kiểm tra chính đường cấp thử: dây cấp từ bộ nguồn tới biến tần quá dài hoặc tiết diện nhỏ sẽ sụt áp đáng kể khi có dòng. Từng có ca biến tần Delta VFD037B43A tại xưởng cơ khí ở Hải Dương báo UV liên tục trong khi đo điện áp đầu vào vẫn đủ 385V — nguyên nhân là đoạn cáp test dài 8m tiết diện 2,5mm² gây sụt áp khoảng 15V; thay cáp tiết diện 4mm² là hết lỗi. Bài học: thiết bị test và dây dẫn của nó cũng là một phần của mạch đo.
• Dòng không tải cao bất thường ngay từ áp thấp: dừng tăng áp ngay — đây là dấu hiệu còn chập hoặc linh kiện thay chưa đúng; tiếp tục tăng áp là cách nhanh nhất biến lỗi nhỏ thành nổ module.
• Nguồn phụ chập chờn: các đường ±15V/+5V lúc có lúc không thường do mối hàn lạnh hoặc tụ lọc nguồn xung vừa thay chưa đúng trị số; kiểm tra lại tại mức áp thấp thay vì cấp full áp để "ép" nó chạy.
• Quạt không chạy hoặc chạy chậm khi test: phát hiện ngay ở bước không tải — rẻ hơn rất nhiều so với để máy về nhà máy mới quá nhiệt.

Case thực tế: test có kiểm soát cứu một ca sửa tại nhà máy dệt Nam Định

Biến tần Mitsubishi FR-A740 15kW của máy dệt kim tại một nhà máy dệt ở Nam Định vào xưởng với lỗi E.OC1, kiểm tra thấy module IGBT pha U chập. Ca sửa gồm thay module công suất và thay bo driver, tổng chi phí linh kiện chính khoảng 3,9 triệu đồng. Phần đáng nói nằm ở khâu test sau sửa bằng bộ nguồn thử nghiệm, kéo dài trong hai ngày với tổng khoảng 6,5 giờ chạy thử:

• Chạy không tải: dòng 1,2A, nằm trong giới hạn cho phép của nhà sản xuất (≤1,5A); điện áp ra ba pha lệch nhau khoảng 1,2% — đạt.
• Ở mức tải 25%: nhiệt độ ổn định ở 52°C — đạt.
• Ở mức tải 50%: phát hiện quạt làm mát chạy chậm bất thường, vòng bi quạt đã kẹt khiến tốc độ chỉ còn khoảng 60% — thay vòng bi ngay tại xưởng.
• Kiểm tra kèm theo phát hiện công tắc tơ cấp nguồn có tiếp điểm bị carbon hóa — thay mới trước khi xuất xưởng.

Tổng chi phí phát sinh thêm cho hai hạng mục phát hiện nhờ test chỉ khoảng 500 nghìn đồng. Nếu bỏ qua khâu chạy thử tăng tải từng nấc, cả hai lỗi này đều sẽ thành sự cố sau bàn giao: quạt kẹt dẫn tới quá nhiệt trong ca sản xuất, còn tiếp điểm carbon hóa là nguồn chập chờn khó truy. Đây là minh họa rõ nhất cho giá trị của bộ nguồn thử: nó biến các lỗi "về nhà mới biết" thành lỗi "biết ngay tại bàn".

Tự ghép bộ nguồn hay đầu tư bộ chuyên dụng

Với xưởng nhỏ, phương án ghép từ biến áp cách ly, biến áp chỉnh áp và bóng đèn hạn dòng là hoàn toàn khả thi và đáp ứng tốt bước cấp nguồn an toàn cho máy nhỏ — miễn là các thành phần đạt chuẩn an toàn điện và được đấu nối bởi người có chuyên môn. Bộ chuyên dụng tích hợp thắng ở sự tiện lợi và độ lặp lại: đo tích hợp, chuyển pha, bảo vệ đồng bộ và thao tác nhanh khi lượng máy qua xưởng lớn. Quyết định nên dựa trên sản lượng test mỗi tuần của xưởng, đúng tinh thần của bài sửa biến tần: đầu tư thiết bị theo nhu cầu thật, không theo danh mục.

Về an toàn, có ba nguyên tắc không thỏa hiệp dù dùng bộ ghép hay bộ chuyên dụng: luôn có cách ly với lưới; luôn có phần tử hạn dòng/bảo vệ tác động nhanh ở giai đoạn đầu cấp nguồn; và không bao giờ để máy đang test không người quan sát trong giai đoạn tăng áp. Ba nguyên tắc này, cộng với kỷ luật ghi hồ sơ kết quả test, là nền của một quy trình xuất xưởng đáng tin.
