Quy trình sửa chữa biến tần là một bước quan trọng giúp khôi phục hoạt động bình thường của hệ thống sau khi gặp sự cố. Để đảm bảo hiệu quả sửa chữa và tránh hư hỏng thêm, quy trình này cần được thực hiện một cách tỉ mỉ, từ việc xác định nguyên nhân đến các biện pháp khắc phục cụ thể.
1. Các bước kiểm tra lỗi biến tần
Bước 1: Kiểm tra và đánh giá tình trạng ban đầu
Xác định vấn đề: Đầu tiên, cần xác định các dấu hiệu của sự cố, như lỗi hiển thị trên màn hình điều khiển, tiếng ồn lạ, hoặc các lỗi báo động.
Kiểm tra môi trường: Đánh giá các yếu tố môi trường như nhiệt độ, độ ẩm và sự xuất hiện của bụi bẩn. Điều này giúp xác định liệu môi trường có phải là nguyên nhân gây ra sự cố.
Quy trình sửa biến tần tại HLAuto
Bước 2: Ngắt nguồn và chuẩn bị công cụ
An toàn trước khi sửa chữa: Đảm bảo rằng tất cả các nguồn điện đã được ngắt kết nối để tránh nguy cơ điện giật. Cần sử dụng thiết bị bảo hộ cá nhân để đảm bảo an toàn trong suốt quá trình sửa chữa.
Chuẩn bị công cụ: Sử dụng các công cụ chuyên dụng để kiểm tra và sửa chữa biến tần, như đồng hồ đo điện, máy đo dòng điện, bộ test phần cứng.
Bước 3: Phân tích và chẩn đoán sự cố
Kiểm tra các linh kiện bên trong: Kiểm tra các linh kiện như tụ điện, mạch điều khiển, IGBT, và các thành phần quan trọng khác. Xác định xem có linh kiện nào bị hư hỏng hoặc có dấu hiệu hao mòn.
Kiểm tra các kết nối: Kiểm tra lại tất cả các kết nối điện và cơ khí để đảm bảo không có vấn đề về tiếp xúc hoặc lỏng lẻo.
Bước 4: Thay thế hoặc sửa chữa linh kiện hư hỏng
Thay thế linh kiện: Nếu phát hiện linh kiện bị hỏng hoặc không còn khả năng hoạt động bình thường, cần thay thế chúng bằng các linh kiện chính hãng, phù hợp với loại biến tần cụ thể.
Sửa chữa mạch điều khiển: Nếu sự cố nằm ở mạch điều khiển, tiến hành kiểm tra, thay thế các mạch bị lỗi hoặc thực hiện sửa chữa nếu có thể.
Bước 5: Kiểm tra lại và thử nghiệm
Kiểm tra hoạt động của biến tần: Sau khi thay thế hoặc sửa chữa, tiến hành kết nối lại nguồn điện và kiểm tra hoạt động của biến tần để đảm bảo nó hoạt động đúng chức năng.
Kiểm tra các thông số cài đặt: Kiểm tra các thông số kỹ thuật của biến tần sau khi sửa chữa để đảm bảo chúng phù hợp với yêu cầu của hệ thống.
Bước 6: Kiểm tra cuối cùng và nghiệm thu
Kiểm tra hiệu suất: Đảm bảo rằng biến tần hoạt động ổn định, không có lỗi hoặc sự cố phát sinh.
Ghi nhận và báo cáo: Ghi nhận tất cả các bước sửa chữa, thay thế linh kiện và trạng thái cuối cùng của biến tần. Báo cáo với khách hàng về tình trạng của thiết bị sau sửa chữa và những biện pháp đã thực hiện.
Quy trình sửa chữa biến tần đòi hỏi sự tỉ mỉ và chính xác để đảm bảo hệ thống hoạt động ổn định. Việc duy trì và kiểm tra định kỳ sẽ giúp giảm thiểu các sự cố và kéo dài tuổi thọ của biến tần.
Đồng hồ vạn năng là một công cụ rất quan trọng trong quá trình sửa chữa biến tần, giúp kiểm tra các linh kiện điện tử và xác định tình trạng của chúng. Việc sử dụng đồng hồ vạn năng để đo kiểm linh kiện giúp phát hiện các vấn đề liên quan đến điện áp, điện trở và dòng điện, từ đó đưa ra giải pháp sửa chữa hoặc thay thế chính xác.
Các bước sử dụng đồng hồ vạn năng để đo kiểm linh kiện:
Kiểm tra điện trở (Resistor):
Đo điện trở của các linh kiện như tụ điện, điện trở trong mạch. Đặt đồng hồ ở chế độ đo điện trở (Ω), sau đó kiểm tra giá trị điện trở của linh kiện. Nếu giá trị đo không khớp với thông số kỹ thuật, linh kiện có thể bị hư hỏng và cần phải thay thế.
Kiểm tra diode:
Sử dụng đồng hồ vạn năng để kiểm tra các diode trong mạch. Đặt đồng hồ ở chế độ kiểm tra diode, sau đó đo điện áp trên các cực của diode. Một diode tốt sẽ cho phép dòng điện chảy theo một chiều và có điện áp rơi đúng theo đặc tính của nó.
Kiểm tra các tụ điện:
Đo các tụ điện để kiểm tra khả năng tích điện. Đồng hồ vạn năng có thể giúp xác định tụ điện có bị hư hỏng do rò rỉ điện hay không. Khi đo tụ, nếu tụ không tích điện hoặc giá trị không ổn định, có thể xác định tụ đó bị hư hỏng.
Kiểm tra các linh kiện bán dẫn:
Các linh kiện bán dẫn như transistor và IGBT có thể được kiểm tra bằng cách sử dụng đồng hồ vạn năng ở chế độ đo diode. Kiểm tra các tiếp điểm của các linh kiện này giúp xác định chúng có hoạt động bình thường hay không.
Kiểm tra dòng điện (Amperage):
Để kiểm tra các mạch có dòng điện đang hoạt động, bạn có thể sử dụng đồng hồ vạn năng ở chế độ đo dòng điện. Tuy nhiên, hãy cẩn thận và đảm bảo cài đặt đúng phạm vi đo để tránh làm hỏng đồng hồ.
Lưu ý khi sử dụng đồng hồ vạn năng:
An toàn: Đảm bảo rằng đồng hồ vạn năng được sử dụng đúng cách, đặc biệt là khi đo điện áp và dòng điện cao. Đảm bảo ngắt nguồn điện trước khi kiểm tra các linh kiện có thể bị chạm vào.
Cài đặt đúng chế độ đo: Hãy chắc chắn rằng bạn chọn đúng chế độ (điện trở, dòng điện, điện áp) trên đồng hồ vạn năng khi kiểm tra từng linh kiện cụ thể.
Việc sử dụng đồng hồ vạn năng giúp phát hiện các lỗi và kiểm tra chính xác tình trạng của linh kiện trong biến tần, từ đó giúp quá trình sửa chữa trở nên hiệu quả hơn.

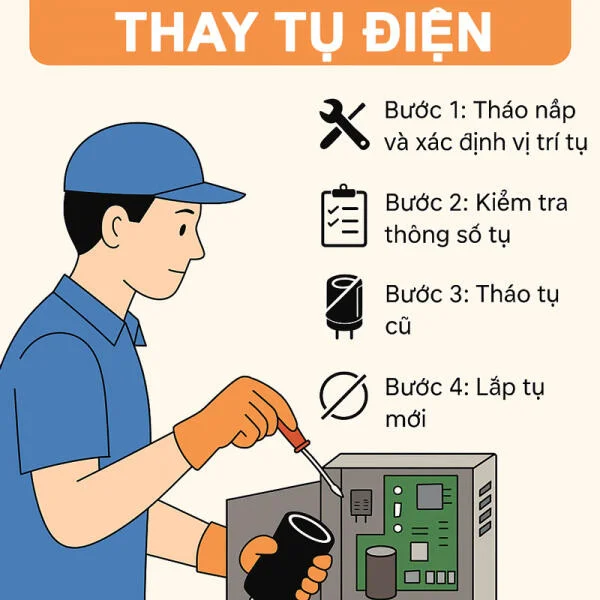

Tụ điện là một linh kiện quan trọng trong biến tần, có nhiệm vụ lưu trữ và cung cấp năng lượng cho mạch điện. Trong quá trình hoạt động, tụ điện có thể bị hư hỏng do quá tải, nhiệt độ cao hoặc sự hao mòn tự nhiên. Khi tụ điện gặp sự cố, biến tần có thể không hoạt động ổn định hoặc không hoạt động được. Việc thay thế tụ điện là một phần quan trọng trong quy trình sửa chữa biến tần.
Các bước thay thế tụ điện trong biến tần:
Ngắt nguồn và chuẩn bị công cụ:
Trước khi bắt đầu sửa chữa, đảm bảo rằng nguồn điện của biến tần đã được ngắt hoàn toàn để tránh nguy cơ điện giật. Cần sử dụng thiết bị bảo hộ cá nhân như găng tay cách điện, kính bảo vệ và dụng cụ phù hợp.
Chuẩn bị các công cụ cần thiết như tua vít, mỏ hàn, máy hàn và đồng hồ vạn năng để kiểm tra linh kiện.
Mở nắp và kiểm tra tình trạng tụ điện:
Mở nắp biến tần để tiếp cận các linh kiện bên trong. Kiểm tra tình trạng của các tụ điện, nếu thấy tụ bị phồng, rò rỉ chất điện giải hoặc có dấu hiệu hư hỏng, cần phải thay thế ngay lập tức.
Kiểm tra thông số của tụ điện (dung lượng, điện áp làm việc) và xác định loại tụ thay thế phù hợp.
Làm sạch khu vực sửa chữa:
Trước khi thay thế, làm sạch khu vực xung quanh tụ điện để tránh bụi bẩn hoặc tạp chất xâm nhập vào mạch điện. Sử dụng khí nén hoặc chổi mềm để làm sạch các linh kiện và khu vực lắp đặt.
Tháo tụ điện cũ:
Sử dụng tua vít hoặc các công cụ thích hợp để tháo các kết nối điện của tụ điện cũ. Chú ý đến vị trí của các cực âm và cực dương của tụ, đảm bảo khi lắp tụ mới sẽ đúng hướng.
Dùng mỏ hàn để gỡ bỏ tụ điện cũ khỏi mạch.
Lắp tụ điện mới:
Lựa chọn tụ điện mới có thông số kỹ thuật (dung lượng, điện áp, loại) giống hệt hoặc tương đương với tụ cũ. Đảm bảo rằng tụ mới có chất lượng tốt, chính hãng để đảm bảo hiệu suất hoạt động ổn định.
Lắp tụ điện mới vào vị trí cũ, hàn chặt các chân của tụ vào mạch. Chú ý đến việc lắp đúng cực của tụ (cực dương và cực âm) để tránh gây hư hỏng cho mạch điện.
Kiểm tra và thử nghiệm:
Sau khi thay tụ điện mới, kiểm tra lại mạch điện để đảm bảo rằng các kết nối đã được thực hiện đúng cách và không có lỗi hàn hoặc sai sót.
Kết nối lại nguồn điện và thử nghiệm biến tần để kiểm tra hoạt động của nó. Theo dõi trong quá trình vận hành để đảm bảo biến tần hoạt động ổn định và không có hiện tượng quá nhiệt hoặc lỗi.
Hoàn thành và đóng nắp:
Sau khi đảm bảo rằng biến tần hoạt động bình thường, đóng nắp và vệ sinh lại khu vực làm việc.
Lưu trữ thông tin về việc thay thế tụ điện trong báo cáo bảo trì hoặc lịch sử sửa chữa.
Lưu ý quan trọng:
Chọn đúng loại tụ điện: Chắc chắn rằng tụ điện thay thế có các thông số phù hợp với yêu cầu của biến tần, bao gồm dung lượng, điện áp và kiểu tụ (tụ điện hóa, tụ điện ceramic, v.v.).
Kiểm tra tụ điện cũ: Trước khi thay thế, hãy sử dụng đồng hồ vạn năng để kiểm tra tụ điện cũ, đặc biệt là kiểm tra điện áp, dòng rò và điện trở của tụ.
Thay thế tụ điện đúng cách sẽ giúp khôi phục khả năng hoạt động của biến tần và kéo dài tuổi thọ cho hệ thống.

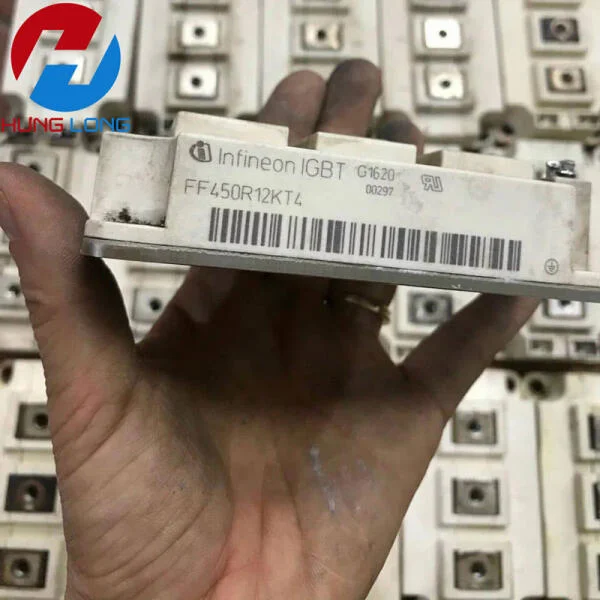

Mạch công suất IGBT (Insulated Gate Bipolar Transistor) là một linh kiện quan trọng trong biến tần, có chức năng điều khiển dòng điện lớn qua các động cơ, giúp thay đổi tốc độ và điều khiển mô men xoắn. Do khả năng hoạt động ở công suất cao và chịu áp lực lớn, mạch công suất IGBT có thể gặp phải sự cố nếu không được bảo trì đúng cách. Việc kiểm tra và sửa chữa mạch công suất IGBT là một công đoạn quan trọng trong quá trình sửa chữa biến tần.
Các bước kiểm tra và sửa chữa mạch công suất IGBT:
Bước 1: Ngắt nguồn và chuẩn bị công cụ:
Trước khi tiến hành kiểm tra hoặc sửa chữa mạch IGBT, hãy chắc chắn rằng nguồn điện của biến tần đã được ngắt hoàn toàn để tránh nguy cơ điện giật. Sử dụng các dụng cụ bảo hộ cá nhân như găng tay cách điện và kính bảo vệ khi làm việc với các mạch công suất cao.
Bước 2: Kiểm tra các dấu hiệu hư hỏng:
Kiểm tra bề ngoài của các IGBT xem có dấu hiệu nứt vỡ, cháy nổ, hoặc đen xỉn do quá nhiệt. Một dấu hiệu phổ biến của hư hỏng IGBT là các vết cháy hoặc mùi khét, điều này có thể chỉ ra rằng mạch đã bị quá tải hoặc chịu nhiệt độ quá cao.
Bước 3: Sử dụng đồng hồ vạn năng để đo kiểm IGBT:
Đặt đồng hồ vạn năng ở chế độ kiểm tra diode và đo kiểm các chân của IGBT (collector, emitter và gate). IGBT có thể bị hư hỏng nếu kết quả đo không phản ánh sự khác biệt giữa các chân theo yêu cầu của linh kiện. Đảm bảo rằng dòng điện chỉ đi qua một chiều (từ collector đến emitter), nếu có sự cố ở mức này, IGBT có thể cần thay thế.
Bước 4: Kiểm tra điện áp và dòng điện điều khiển:
Đo điện áp và dòng điện tại các chân gate của IGBT để xác định xem mạch điều khiển có hoạt động đúng cách không. Nếu không có tín hiệu hoặc tín hiệu không đủ mạnh, có thể cần kiểm tra lại mạch điều khiển hoặc thay thế các linh kiện điều khiển.
Bước 5: Kiểm tra các linh kiện liên quan:
Mạch IGBT không chỉ gồm mỗi IGBT mà còn có các linh kiện liên quan như diodes, tụ điện và các điện trở bảo vệ. Hãy kiểm tra tất cả các linh kiện này để đảm bảo mạch IGBT hoạt động ổn định. Mất tín hiệu ở bất kỳ linh kiện nào cũng có thể ảnh hưởng đến hiệu suất của mạch công suất.
Bước 6: Thay thế IGBT hỏng:
Nếu phát hiện IGBT bị hỏng, tiến hành thay thế bằng linh kiện mới có thông số kỹ thuật tương đương. Khi thay thế, đảm bảo rằng IGBT mới được gắn chính xác vào vị trí và các kết nối được thực hiện chặt chẽ. Dùng mỏ hàn để gắn lại các chân của IGBT vào mạch.
Bước 7: Kiểm tra lại mạch sau khi sửa chữa:
Sau khi thay thế IGBT, kiểm tra lại toàn bộ mạch công suất để đảm bảo rằng các kết nối đúng và các linh kiện hoạt động bình thường. Đo lại điện áp và dòng điện trong mạch để xác nhận rằng mạch công suất đang hoạt động đúng với yêu cầu kỹ thuật.
Bước 8: Kiểm tra nhiệt độ của mạch IGBT:
Sau khi hoàn thành sửa chữa, hãy chạy thử biến tần và theo dõi nhiệt độ của mạch IGBT. Mạch công suất IGBT có thể nóng lên trong quá trình hoạt động, nhưng nếu nhiệt độ quá cao, có thể chỉ ra rằng mạch vẫn chưa hoạt động tối ưu hoặc có vấn đề khác.
Lưu ý khi sửa chữa mạch công suất IGBT:
Chọn linh kiện chất lượng: Khi thay thế IGBT, hãy sử dụng linh kiện chính hãng hoặc có chất lượng tương đương để đảm bảo hiệu suất lâu dài.
Cẩn thận với nhiệt độ: Mạch IGBT có thể bị hư hỏng do quá nhiệt. Kiểm tra hệ thống làm mát và các quạt tản nhiệt trong biến tần để đảm bảo chúng hoạt động tốt.
Việc kiểm tra và sửa chữa mạch công suất IGBT là một phần quan trọng để đảm bảo biến tần hoạt động hiệu quả và bền lâu. Hãy thực hiện đúng quy trình và kiểm tra kỹ lưỡng để tránh các sự cố phát sinh trong quá trình vận hành.
Bo điều khiển (control board) là "bộ não" của biến tần, chịu trách nhiệm tiếp nhận tín hiệu điều khiển từ PLC, cảm biến hoặc con người, sau đó xử lý và truyền lệnh đến mạch công suất để điều chỉnh tốc độ, hướng quay, và các chế độ vận hành của động cơ. Khi bo điều khiển gặp sự cố, biến tần có thể mất khả năng điều khiển hoặc hoạt động sai lệch, gây ảnh hưởng đến toàn bộ hệ thống.
5.1 Dấu hiệu bo điều khiển bị lỗi
Biến tần không khởi động hoặc không hiển thị.
Không nhận tín hiệu điều khiển từ PLC, cảm biến.
Hiển thị lỗi không rõ nguyên nhân (ví dụ: lỗi CPU, lỗi giao tiếp).
Các đèn LED báo hiệu trên bo không sáng hoặc nhấp nháy bất thường.
Biến tần tự reset liên tục hoặc treo ở một chế độ.
5.2 Nguyên nhân thường gặp
Mất nguồn nuôi 5V, 12V hoặc 24V cho vi xử lý và IC điều khiển.
IC, vi điều khiển (MCU), bộ nhớ EEPROM bị lỗi hoặc chập.
Lỗi mạch giao tiếp RS485, RS232, Modbus (nối PLC hoặc máy tính).
Các linh kiện nhỏ như tụ gốm, điện trở, diode bảo vệ, quang cách ly bị chập hoặc đứt.
Bị ẩm, oxy hóa do môi trường hoặc do vệ sinh không đúng cách.
Lỗi phần mềm (firmware) bị hỏng.
5.3 Quy trình kiểm tra và sửa chữa bo điều khiển
Bước 1: Ngắt nguồn và tháo bo điều khiển
Đảm bảo biến tần đã được ngắt hoàn toàn nguồn điện.
Tháo rời bo điều khiển khỏi thân biến tần một cách nhẹ nhàng, tránh gãy chân socket.
Bước 2: Kiểm tra trực quan
Quan sát bằng mắt thường hoặc kính lúp để phát hiện vết cháy, nứt mạch, linh kiện bị phù, rỉ sét, bong keo…
Đặc biệt chú ý các tụ lọc nguồn, IC nguồn xung, chip giao tiếp.
Bước 3: Đo nguồn nuôi IC
Dùng đồng hồ vạn năng đo các mức điện áp nuôi IC chính (thường là 3.3V, 5V, 12V).
Nếu không có điện áp, cần kiểm tra IC nguồn, diode chỉnh lưu và tụ lọc.
Bước 4: Kiểm tra tín hiệu giao tiếp
Nếu bo không nhận tín hiệu từ ngoài, kiểm tra mạch giao tiếp (RS485, CAN, v.v.).
Dùng oscilloscope (nếu có) để đo xung tín hiệu ra/vào tại cổng truyền thông.
Bước 5: Đo kiểm các linh kiện SMD
Dùng đồng hồ vạn năng đo các linh kiện nghi ngờ như: tụ, điện trở, diode, opto, transistor.
Nên tháo linh kiện ra khỏi mạch để đo chính xác hơn nếu cần.
Bước 6: Thay thế linh kiện hỏng
Khi phát hiện linh kiện lỗi, tiến hành thay thế bằng linh kiện mới tương đương.
Dùng mỏ hàn có đầu nhỏ và keo dẫn nhiệt (nếu cần) để hàn lại đúng kỹ thuật.
Bước 7: Nạp lại chương trình (nếu cần)
Nếu bo bị lỗi firmware hoặc mất bộ nhớ, có thể cần nạp lại phần mềm điều khiển gốc bằng thiết bị nạp chuyên dụng.
Việc này thường do kỹ thuật viên chuyên sâu thực hiện hoặc gửi về hãng.
Bước 8: Lắp lại và kiểm tra toàn bộ
Sau khi sửa xong, lắp lại bo điều khiển vào biến tần, đấu nối như ban đầu.
Cấp nguồn thử nghiệm, kiểm tra xem biến tần hoạt động ổn định hay không.
Đo lại điện áp ra, tốc độ điều khiển, giao tiếp tín hiệu để đảm bảo mọi chức năng hoạt động bình thường.
5.4 Lưu ý khi sửa bo điều khiển
Bo điều khiển là mạch tinh vi, dễ hư hỏng nếu thao tác sai.
Không chạm tay trực tiếp vào các chân IC, dễ gây tĩnh điện phá hủy mạch.
Chỉ sử dụng linh kiện chính hãng, có cùng thông số kỹ thuật.
Nếu không đủ kỹ năng, nên chuyển bo điều khiển đến trung tâm sửa chữa chuyên nghiệp để đảm bảo an toàn và độ chính xác.

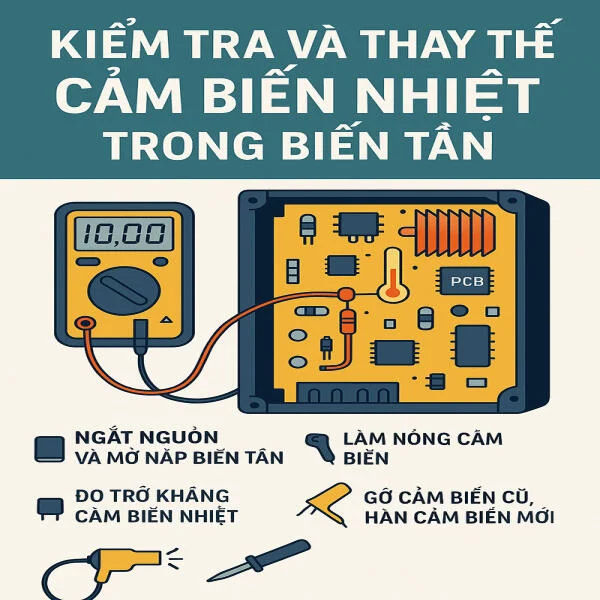

6. Kiểm tra và thay thế cảm biến nhiệt trong biến tần
Cảm biến nhiệt trong biến tần là linh kiện giúp giám sát nhiệt độ của các bộ phận quan trọng như module IGBT, tụ điện, cuộn kháng hoặc toàn bộ hệ thống làm mát. Khi cảm biến phát hiện nhiệt độ vượt ngưỡng cho phép, biến tần sẽ tự động giảm tải hoặc ngắt để bảo vệ thiết bị. Nếu cảm biến bị hỏng, biến tần có thể báo lỗi Overheat (OH) liên tục hoặc không cảnh báo khi có sự cố nhiệt.
6.1 Dấu hiệu cảm biến nhiệt bị lỗi
Biến tần báo lỗi quá nhiệt dù đang chạy không tải hoặc trong môi trường mát.
Quạt tản nhiệt hoạt động bất thường (chạy liên tục hoặc không chạy).
Biến tần hoạt động một thời gian rồi tự ngắt, sau đó khởi động lại.
Không có tín hiệu phản hồi nhiệt độ khi đo bằng phần mềm giám sát (nếu có).
6.2 Vị trí và loại cảm biến nhiệt thường gặp
Thường đặt gần IGBT, tụ điện lớn, tản nhiệt hoặc bo mạch công suất.
Loại cảm biến phổ biến: NTC (Negative Temperature Coefficient) – điện trở giảm khi nhiệt độ tăng.
Một số dòng cao cấp dùng PTC hoặc cảm biến IC kỹ thuật số.
6.3 Quy trình kiểm tra cảm biến nhiệt
Bước 1: Ngắt nguồn và tháo biến tần
Đảm bảo thiết bị đã ngắt điện hoàn toàn trước khi mở nắp.
Xác định vị trí cảm biến qua sơ đồ mạch (nếu có) hoặc quan sát trực tiếp.
Bước 2: Đo kiểm cảm biến bằng đồng hồ vạn năng
Chuyển đồng hồ sang chế độ đo điện trở (Ohm).
Đo điện trở của cảm biến ở nhiệt độ phòng, thường khoảng 5KΩ – 100KΩ tuỳ loại.
Dùng máy sấy tóc hoặc bật lửa hơ nhẹ cảm biến: nếu điện trở giảm dần → cảm biến còn hoạt động.
Nếu điện trở không đổi hoặc bằng 0 (chập) / vô cực (đứt mạch) → cảm biến đã hỏng.
Bước 3: Kiểm tra đường tín hiệu đến bo điều khiển
Dùng đồng hồ đo xem có bị đứt mạch giữa cảm biến và bo điều khiển không.
Đảm bảo đầu kết nối không bị lỏng, oxy hóa.
6.4 Thay thế cảm biến nhiệt
Bước 1: Xác định đúng loại cảm biến cần thay
Tra cứu mã linh kiện in trên cảm biến cũ hoặc tài liệu kỹ thuật.
Mua đúng loại NTC/PTC tương đương về trị số điện trở và kích thước.
Bước 2: Tháo cảm biến cũ
Dùng mỏ hàn tháo cảm biến ra khỏi vị trí gắn hoặc socket.
Làm sạch chân hàn, không để sót thiếc hoặc mảnh vụn kim loại.
Bước 3: Gắn cảm biến mới
Hàn đúng chân (có phân cực nếu là loại IC).
Dán keo tản nhiệt (nếu cần) để cảm biến tiếp xúc tốt với bề mặt cần đo nhiệt.
Bước 4: Kiểm tra lại sau thay thế
Đo lại điện trở cảm biến khi chưa cấp nguồn.
Cấp nguồn, theo dõi thông số nhiệt độ từ biến tần hoặc phần mềm giám sát.
6.5 Lưu ý khi làm việc với cảm biến nhiệt
Không làm cong hoặc kéo dây cảm biến mạnh tay.
Hạn chế tiếp xúc tay trần với bề mặt đo nhiệt, dễ gây oxy hóa.
Với cảm biến IC kỹ thuật số, cần kiểm tra đúng điện áp cấp (thường 3.3V hoặc 5V).

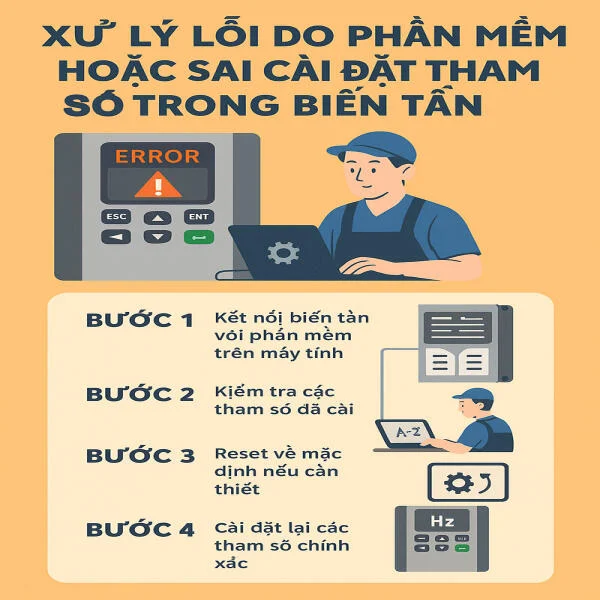

Ngoài các lỗi phần cứng, một nguyên nhân phổ biến khiến biến tần không hoạt động đúng là do lỗi phần mềm hoặc sai cài đặt tham số. Việc hiểu rõ cách xử lý những lỗi này giúp tiết kiệm thời gian và tránh thay thế linh kiện không cần thiết.
7.1 Dấu hiệu nhận biết lỗi do phần mềm hoặc tham số
Biến tần không khởi động dù không có lỗi phần cứng nào hiển thị.
Động cơ chạy sai chiều, sai tốc độ hoặc không đáp ứng lệnh điều khiển.
Biến tần báo lỗi không rõ nguyên nhân, thường sau khi thay đổi cài đặt.
Không kết nối được với phần mềm giám sát hoặc PLC điều khiển.
Các chức năng như PID, chạy đa cấp tốc độ, điều khiển từ xa... không hoạt động như mong đợi.
7.2 Nguyên nhân thường gặp
Nhập sai giá trị các tham số: tần số chuẩn, thời gian tăng/giảm tốc, điện áp đầu ra...
Cấu hình sai chế độ điều khiển: V/f, Vector, Sensorless...
Cấu hình sai nguồn tín hiệu điều khiển: chọn nhầm giữa keypad, analog, truyền thông RS485...
Địa chỉ truyền thông hoặc tốc độ baud rate không khớp khi dùng PLC.
Phần mềm điều khiển bị lỗi, phiên bản cũ, hoặc bị nhiễm nhiễu khi cập nhật.
Khôi phục cài đặt gốc nhưng quên chỉnh lại các thông số quan trọng.
7.3 Quy trình kiểm tra và xử lý lỗi cài đặt phần mềm
Bước 1: Kiểm tra thông số cài đặt cơ bản
P0.00 (Chế độ điều khiển): Kiểm tra đang ở chế độ keypad, analog hay truyền thông.
P0.01 (Tần số hoạt động): Đảm bảo đúng yêu cầu tải.
P0.03 – P0.06 (Tăng tốc / giảm tốc): Không đặt quá ngắn gây lỗi quá dòng.
P0.10 – P0.11: Cấu hình ngõ vào/ra analog đúng nếu sử dụng cảm biến.
P9.xx: Các thông số liên quan đến truyền thông Modbus nếu dùng.
Bước 2: Kết nối với phần mềm giám sát (nếu có)
Dùng cáp phù hợp (RS485 hoặc USB-to-RS485).
Mở phần mềm tương ứng của hãng (VD: VFDSoft, Inverter Tool, Delta VFD...).
Kiểm tra log lỗi, tình trạng biến tần theo thời gian thực.
Tải hoặc lưu lại toàn bộ thông số để đối chiếu nếu cần hỗ trợ kỹ thuật.
Bước 3: Khôi phục cài đặt gốc (factory reset)
Tìm tham số khôi phục mặc định (thường là P9.88 = 1 hoặc P9.99 = 1).
Sau khi reset, nhập lại đúng thông số kỹ thuật của motor:
Điện áp định mức
Dòng điện định mức
Số cực
Tốc độ vòng quay định mức
Sau đó cấu hình lại chế độ điều khiển theo ứng dụng cụ thể.
Bước 4: Kiểm tra và nâng cấp firmware (nếu cần)
Một số biến tần hỗ trợ cập nhật firmware qua phần mềm của hãng.
Nếu firmware lỗi hoặc quá cũ, nên nâng cấp để sửa các lỗi ẩn và tăng tính ổn định.
7.4 Lưu ý quan trọng
Ghi chú lại tất cả tham số trước khi reset để dễ phục hồi cấu hình.
Luôn đọc kỹ hướng dẫn sử dụng hoặc tài liệu kỹ thuật trước khi điều chỉnh tham số.
Sau khi điều chỉnh, nên lưu cấu hình để tránh mất khi mất điện hoặc khởi động lại.
Không thử nhiều cấu hình tùy tiện nếu không nắm chắc nguyên lý làm việc.
Sau khi hoàn tất quá trình sửa chữa và hiệu chỉnh biến tần, bước chạy thử đóng vai trò quan trọng nhằm đảm bảo thiết bị hoạt động ổn định, an toàn và đúng chức năng.
8.1 Chuẩn bị trước khi chạy thử
✅ Đảm bảo nguồn điện phù hợp: Kiểm tra điện áp cấp vào (1 pha hoặc 3 pha) theo đúng thông số của biến tần.
✅ Kiểm tra cách điện: Dùng megomet đo điện trở cách điện giữa các cực – phải đạt ít nhất 1 MΩ để đảm bảo an toàn.
✅ Kết nối đúng motor: Xác định đầu ra U, V, W của biến tần nối đúng thứ tự tới motor. Nếu dùng ngõ ra analog hay truyền thông, phải kiểm tra cả dây điều khiển.
✅ Kiểm tra tải không có vật cản: Đảm bảo trục motor quay nhẹ, không bị bó cứng hay vướng vật cản.
8.2 Cài đặt tham số cơ bản cho chạy thử
Tần số đầu ra (VD: 50Hz hoặc theo yêu cầu tải).
Dòng định mức motor để bảo vệ quá tải đúng mức.
Thời gian tăng tốc/giảm tốc phù hợp.
Chế độ điều khiển (V/f, Vector... tùy ứng dụng).
Nguồn điều khiển: chọn chạy thử bằng bàn phím hoặc ngõ vào analog tùy tình huống.
8.3 Tiến hành chạy thử
Chạy thử không tải:
Nhấn nút RUN trên keypad.
Quan sát motor quay đúng chiều không (nếu sai chiều → hoán đổi 2 trong 3 dây U, V, W).
Theo dõi tiếng ồn, độ rung, dòng điện đầu ra → nếu bất thường, dừng lại kiểm tra.
Chạy thử có tải:
Kết nối motor với tải thật (quạt, bơm, băng tải…).
Chạy ở tốc độ thấp trước → tăng dần tần số.
Giám sát dòng điện, nhiệt độ motor, tốc độ phản hồi.
8.4 Kiểm tra lại các tính năng và bảo vệ
Test tính năng dừng khẩn, quá dòng, quá áp, ngắt kết nối motor (nếu có).
Kiểm tra các tín hiệu I/O, ngõ vào analog/digital.
Kiểm tra truyền thông nếu kết nối với PLC hoặc HMI.
Ghi nhận mọi cảnh báo, mã lỗi (nếu có).
8.5 Lưu cấu hình và hoàn thiện
Nếu đã chạy ổn định → tiến hành lưu cấu hình hiện tại vào bộ nhớ (tham số như P9.18, P9.99, tuỳ hãng).
Dán tem hoặc ghi chú thời gian sửa, thông số motor, người sửa chữa.
Lắp lại đầy đủ vỏ bảo vệ, kiểm tra quạt làm mát, vệ sinh sạch sẽ.
8.6 Lưu ý khi chạy thử lần đầu sau sửa chữa
Luôn chạy thử không tải trước khi đưa vào tải nặng.
Tránh để người không có chuyên môn thao tác.
Ghi lại toàn bộ thông số đo được trong quá trình thử nghiệm để tiện tra cứu sau này.
Nếu bạn đang tìm kiếm dịch vụ sửa chữa biến tần uy tín, chuyên nghiệp – HL Auto luôn sẵn sàng đồng hành cùng bạn với quy trình rõ ràng, nhanh chóng và hiệu quả vượt mong đợi.
Sau khi hoàn tất các bước sửa chữa biến tần , giai đoạn thử nghiệm (test run) là cực kỳ quan trọng để đảm bảo rằng thiết bị hoạt động ổn định, an toàn và đúng chức năng. Đây là bước xác nhận cuối cùng ...
Trong quá trình vận hành biến tần, ngoài các lỗi phần cứng như hỏng IGBT, tụ điện hay bo điều khiển, thì lỗi phần mềm hoặc sai cài đặt tham số cũng là một nguyên nhân thường gặp dẫn đến sự cố hoạt ...
Cảm biến nhiệt đóng vai trò quan trọng trong việc giám sát và bảo vệ biến tần khỏi tình trạng quá nhiệt, từ đó giúp hệ thống hoạt động ổn định, bền bỉ và an toàn. Tuy nhiên, khi cảm biến bị hỏng hoặc ...
Bo điều khiển (control board) trong biến tần là “bộ não” điều hành toàn bộ hoạt động, từ việc xử lý tín hiệu đầu vào, điều chế xung PWM đến điều khiển mạch công suất IGBT. Vì vậy, nếu bo điều khiển ...
Mạch công suất IGBT (Insulated Gate Bipolar Transistor) đóng vai trò là "trái tim" của biến tần, đảm nhiệm việc chuyển đổi điện áp DC thành AC để điều khiển tốc độ động cơ. IGBT kết hợp đặc tính điều ...
Tụ điện là một trong những linh kiện đóng vai trò quan trọng trong hoạt động ổn định của biến tần. Sau một thời gian sử dụng, tụ có thể xuống cấp, rò rỉ hoặc phồng nứt, gây ra các lỗi nghiêm trọng như ...
Biến tần là thiết bị điện tử công suất cao, hoạt động liên tục trong môi trường công nghiệp nên rất dễ xảy ra lỗi nếu không được bảo trì hoặc vận hành đúng cách. Việc kiểm tra lỗi biến tần là bước đầu ...
