Sửa bo điều khiển biến tần: dấu hiệu hỏng, quy trình chẩn đoán và thay IC

Sửa bo điều khiển biến tần bắt đầu từ chẩn đoán đúng khối hỏng trên bo: mạch nguồn xung, khối vi điều khiển, mạch kích cổng hay khối giao tiếp. Bài này đi theo đúng trình tự thợ HLAuto làm tại bàn sửa: nhận biết dấu hiệu, kiểm tra bằng mắt, đo các đường nguồn, test tín hiệu xung và logic, rồi mới thay IC và kiểm tra lại trước khi lắp máy. Góc nhìn của mình: phần lớn ca "chết bo" thực ra chỉ hỏng một khối — chẩn đoán đúng khối thì sửa nhanh và rẻ; thay cả bo khi chưa rõ hỏng ở đâu là cách tốn tiền nhất.

1. Bo điều khiển biến tần là gì, gồm những khối nào

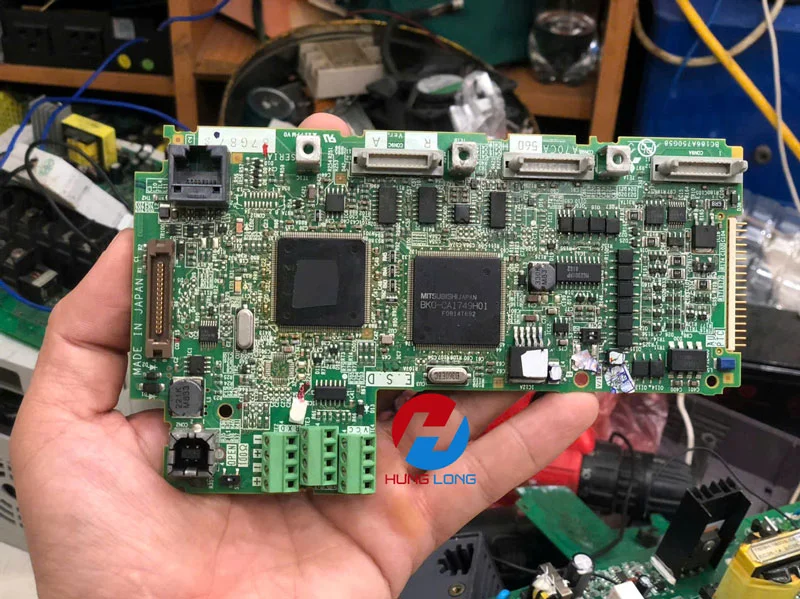

Bo điều khiển (bo mạch điều khiển, Control Board) là "bộ não" của biến tần: nhận lệnh, xử lý thuật toán và phát xung điều khiển sang mạch công suất. Trên một bo điều khiển điển hình có 5 khối chính:

• Vi điều khiển (MCU/DSP): chạy chương trình điều khiển, xử lý tín hiệu phản hồi, lưu tham số vào IC nhớ (EEPROM/Flash).
• Mạch nguồn xung: tạo các đường nguồn ổn định cho toàn bo — thường gặp +5V hoặc +3,3V cho logic, ±15V cho analog, +24V cho giao tiếp và quạt.
• Mạch kích cổng (gate driver): khuếch đại xung PWM từ vi điều khiển lên mức điện áp kích IGBT, qua cách ly quang. Khối này nằm trên bo điều khiển ở nhiều dòng máy; phần sửa chữa khi nổ IGBT nằm ở bài sửa mạch công suất IGBT.
• Mạch cách ly quang: ngăn nhiễu và điện áp cao từ phía công suất tràn về mạch logic.
• Khối giao tiếp và vào/ra: RS485/CAN (Modbus), đầu vào analog 0–10V/4–20mA, đầu vào/ra số, relay.

Bo điều khiển thường đặt phía trên của máy, tách với mạch công suất để giảm nhiệt và nhiễu. Khi sửa biến tần, hiểu rõ 5 khối này giúp khoanh vùng nhanh: máy chết theo kiểu nào thì nghi khối đó trước, thay vì đo mò toàn bo.

2. Dấu hiệu bo điều khiển hỏng

Một nguyên tắc mình luôn giữ: dấu hiệu chỉ để khoanh vùng, kết luận phải bằng số đo ở mục 4. Rất nhiều bo bị kết án oan vì thợ nhìn triệu chứng giống nhau giữa hỏng bo và hỏng mạch công suất.

3. An toàn và dụng cụ trước khi sửa bo

• Đo kiểm: đồng hồ vạn năng (cách dùng trong sửa biến tần mình viết ở bài sử dụng đồng hồ vạn năng đo kiểm biến tần), oscilloscope để xem xung PWM và clock, nguồn DC cấp rời để test từng khối riêng biệt.
• Quan sát: kính lúp 10x hoặc kính hiển vi soi mối hàn và vết nứt mạch in.
• Sửa chữa: trạm hàn khí nóng, mỏ hàn điều nhiệt, hút thiếc, flux và thiếc mảnh cho linh kiện SMD.
• Tài liệu: datasheet của các IC chính trên bo (nguồn xung, driver, giao tiếp) và sơ đồ chân — không có tài liệu thì mọi phép đo đều thiếu mốc so sánh.

4. Quy trình chẩn đoán bo điều khiển

1. Kiểm tra bằng mắt. Soi toàn bo dưới kính lúp: IC cháy/nứt/phồng, tụ phồng hoặc rỉ dịch, điện trở đổi màu, mối hàn lạnh/nứt, mạch in ăn mòn hoặc đứt vết. Nhiều ca lỗi nhìn thấy ngay ở bước này.
2. Đo các đường nguồn. Cấp nguồn và đo lần lượt: nguồn chính vào bo, +5V/+3,3V logic, ±15V analog, nguồn kích cổng. Sai lệch chấp nhận trong khoảng 5%; đường nguồn nào thiếu hoặc gợn sóng lớn thì xử lý mạch nguồn trước (mục 5).
3. Kiểm tra clock và reset. Vi điều khiển phải có xung clock (thạch anh thường 8–25MHz) và chân reset ở mức cao ổn định. Mất clock hoặc reset chập chờn thì máy treo, hiển thị loạn dù nguồn đủ.
4. Kiểm tra từng khối chức năng. Theo dấu hiệu đã khoanh vùng: khối kích — có xung PWM vào mà không có xung ra cổng thì hỏng driver/opto; khối giao tiếp — đo điện áp vi sai A–B và thử truyền nhận; khối analog — cấp tín hiệu chuẩn và đọc giá trị hiển thị.
5. Kết luận khối hỏng trước khi thay linh kiện. Ghi lại số đo từng bước. Chỉ thay IC khi đã chắc khối hỏng nằm ở đó — thay mò vừa tốn linh kiện vừa dễ làm hỏng thêm bo.

5. Sửa mạch nguồn xung trên bo điều khiển

Mạch nguồn xung là khối hỏng nhiều nhất trên bo điều khiển, vì nó làm việc liên tục và chịu nhiệt cao. Triệu chứng điển hình: máy không lên nguồn, hoặc lên rồi sập, màn hình chập chờn theo kiểu nguồn yếu.

• IC nguồn hay gặp: UC3842/UC3843 và các dòng IC nguồn tích hợp tương tự. Kiểm tra điện áp cấp cho IC, xung ra ở chân điều khiển, và mạch hồi tiếp qua opto.
• Tụ lọc quanh mạch nguồn: tụ khô, tăng ESR là nguyên nhân rất hay gặp khiến nguồn không khởi động được hoặc gợn sóng lớn. Tụ ở vị trí này nên thay bằng loại 105°C, ESR thấp; nguyên tắc chọn tụ xem bài thay tụ điện trong biến tần.
• Sau khi sửa nguồn: đo lại toàn bộ các đường nguồn khi chưa nối tải công suất, xác nhận đủ và ổn định rồi mới chuyển sang kiểm tra các khối khác — nguồn chưa chuẩn thì mọi phép đo phía sau đều sai.

6. Thay IC trên bo và kỹ thuật hàn SMD

Thứ tự ưu tiên khi phải thay IC, từ hay hỏng và dễ xử lý đến khó:

1. IC kích cổng và opto cách ly — hỏng theo cụm khi có sự cố phía công suất tràn về.
2. IC giao tiếp (RS485/CAN) — thay nhanh, ít rủi ro.
3. IC nguồn xung — thay kèm kiểm tra linh kiện xung quanh (điện trở mồi, tụ, opto hồi tiếp).
4. Vi điều khiển — chỉ thay khi chắc chắn hỏng, vì thay MCU đồng nghĩa phải xử lý chương trình và tham số trong IC nhớ đi kèm.

Kỹ thuật hàn: dùng khí nóng 320–350°C với IC nhỏ, thoa flux đều, nhấc IC khi thiếc tan hết, làm sạch pad bằng dây hút thiếc trước khi đặt IC mới; hàn cố định một chân, kiểm tra đúng chiều (chấm/vạch định hướng) rồi mới hàn tiếp. Tuyệt đối không dí mỏ hàn lâu tại một điểm — mạch in bo điều khiển nhiều lớp, quá nhiệt là bong pad, hỏng luôn bo.

7. Lỗi hay gặp trên bo điều khiển

8. Case thực tế: Panasonic VF0 0,75kW — đổi IC nhớ lấy lại chương trình cho dàn CNC cũ

Một khách hàng chạy dàn máy CNC đời cũ bằng biến tần Panasonic VF0 0,75kW. Máy hỏng nặng: bung biến áp trên main điều khiển, đồng thời vỡ mạch công suất — cả hai bo đều không thể sửa chữa. Vấn đề nằm ở chỗ dàn CNC này không thể bỏ cũng không thể thay biến tần khác: thay máy mới đồng nghĩa làm lại toàn bộ hệ thống điều khiển và chương trình gia công, chi phí rất lớn, chưa kể máy đang là dây chuyền không thay thế được.

Hướng xử lý của HLAuto: mua một biến tần cũ giống hệt model, sau đó đổi IC nhớ giữa hai máy cho nhau — đưa IC nhớ chứa chương trình và tham số của máy cũ sang máy thay thế. Kết quả: hệ thống chạy ổn định trở lại với chi phí tối giản nhất, toàn bộ cài đặt gốc được giữ nguyên, không phải lập trình lại.

Bài học của case này: với các hệ thống đời cũ "không thể thay", giá trị lớn nhất nằm ở chương trình trong IC nhớ chứ không phải phần cứng. Khi đánh giá một ca hỏng bo, luôn kiểm tra IC nhớ còn nguyên không trước khi kết luận bỏ máy.

9. Khi nào sửa bo, khi nào thay bo

Sau khi sửa xong bo, đừng lắp thẳng lên dây chuyền: cho máy chạy thử theo quy trình ở bài thử nghiệm sau khi sửa chữa biến tần để chắc chắn bo ổn định dưới tải trước khi bàn giao.
