Hướng dẫn thay tụ điện trong biến tần - Kinh nghiệm thực tế từ chuyên gia

Thay tụ điện trong biến tần là một trong những kỹ năng quan trọng nhất mà mọi kỹ thuật viên điện tự động hóa cần nắm vững. Sau hơn 10 năm kinh nghiệm sửa chữa biến tần tại các nhà máy, xưởng sản xuất, tôi nhận thấy 70% các sự cố biến tần đều liên quan đến tụ điện bị xuống cấp hoặc hỏng hóc.

Bài viết này sẽ chia sẻ kinh nghiệm thực tế và hướng dẫn cách thay tụ điện trong biến tần một cách an toàn, hiệu quả, từ những case study thực tế tại các nhà máy dệt may, thực phẩm, và hóa chất mà đội ngũ HLAuto đã trực tiếp xử lý.

1. Tại sao cần thay tụ điện trong biến tần?

Dấu hiệu nhận biết tụ điện hỏng

Trong quá trình vận hành, tụ điện là linh kiện "yếu đuối" nhất trong biến tần do phải chịu đựng dòng điện xung kích lớn và nhiệt độ cao. Dựa trên kinh nghiệm sửa chữa hơn 2000+ biến tần, tôi tổng hợp các dấu hiệu cảnh báo cần thay tụ điện trong biến tần ngay lập tức:

Dấu hiệu vật lý:

• Tụ điện bị phồng, biến dạng (đặc biệt tụ nhôm hóa)
• Xuất hiện vết nứt, rò rỉ dung dịch điện phân màu nâu

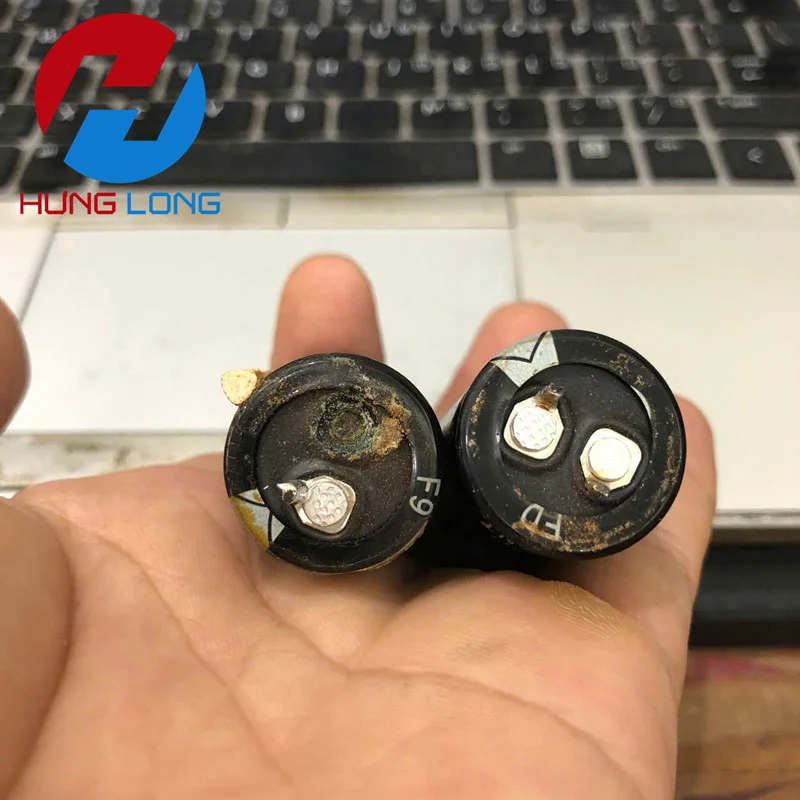

• Chân tụ bị oxy hóa, đen xỉn hoặc lỏng lẻo
• Mùi tanh, khét từ khu vực tụ điện

Dấu hiệu hoạt động:

• Biến tần khởi động chậm, "ngập ngừng" trước khi lên tốc
• Xuất hiện tiếng kêu lạ: "ziiiii" hoặc "tíck tíck" từ bên trong
• Đèn báo lỗi nhấp nháy: overcurrent, overvoltage, DC link fault
• Nhiễu điện cao tần ảnh hưởng đến thiết bị lân cận

Số liệu kỹ thuật cảnh báo:

• Điện dung đo được < 80% giá trị định mức
• ESR (điện trở nội) > 2x giá trị ban đầu
• Điện áp DC Bus dao động > ±10V so với giá trị ổn định
• Dòng rò > 10% dòng định mức

Kinh nghiệm thực tế: Tại nhà máy dệt Việt Thắng (Bắc Ninh), chúng tôi phát hiện 15 biến tần Mitsubishi FR-E740 bị lỗi tụ DC Link cùng lúc sau đợt nắng nóng kéo dài. Nguyên nhân: nhiệt độ tủ điện đạt 55°C làm tụ nhôm hóa xuống cấp nhanh chóng.

Tác hại khi không thay tụ kịp thời

Việc chần chừ không thay tụ điện trong biến tần khi đã có dấu hiệu hư hỏng có thể gây ra những hậu quả nghiêm trọng:

Tác động đến hệ thống:

• Hiệu ứng domino: Tụ hỏng tạo xung điện áp cao, phá hủy IGBT và driver circuit
• Downtime không kế hoạch: Dây chuyền sản xuất dừng đột ngột, thiệt hại hàng chục triệu/giờ
• Ảnh hưởng chất lượng sản phẩm: Tốc độ động cơ không ổn định làm sản phẩm lỗi

Chi phí gia tăng:

• Thay IGBT module: 8-15 triệu (thay vì chỉ 500k-2tr cho tụ)
• Chi phí nhân công sửa chữa khẩn cấp: x3 lần bình thường
• Mất đơn hàng do giao trễ: không thể định lượng

2. Các loại tụ điện trong biến tần và cách nhận biết

Tụ DC Link - Trái tim của biến tần

Tụ DC Link là thành phần quan trọng nhất khi nói về thay tụ điện trong biến tần. Nó đóng vai trò làm phẳng điện áp DC từ mạch chỉnh lưu trước khi cấp cho mạch nghịch lưu PWM.

Đặc điểm kỹ thuật:

• Điện áp: 400VDC - 800VDC (tùy công suất biến tần)
• Dung lượng: 470µF - 4700µF (biến tần 0.75kW - 75kW)
• Loại: Tụ nhôm hóa (Aluminum Electrolytic)
• Nhiệt độ: 85°C hoặc 105°C
• Tuổi thọ: 2000-5000 giờ (tùy điều kiện vận hành)

Cách nhận biết:

• Kích thước lớn nhất trong biến tần (đường kính 35-50mm, cao 50-100mm)
• Thường có 2-6 tụ mắc song song
• Nối trực tiếp với cầu diode chỉnh lưu và IGBT module
• Có dải mền tiếp địa để xả tích điện

Tụ Snubber và tụ lọc đầu ra

Tụ Snubber (tụ hấp thụ xung):

• Mục đích: Bảo vệ IGBT khỏi xung điện áp khi đóng ngắt
• Loại: Tụ film polypropylene
• Thông số: 0.1µF - 1µF / 600VDC
• Vị trí: Song song với mỗi IGBT

Tụ lọc đầu ra:

• Mục đích: Giảm nhiễu PWM, bảo vệ động cơ
• Loại: Tụ film hoặc ceramic
• Thông số: 0.22µF - 4.7µF / 440VAC
• Vị trí: Đầu ra 3 pha của biến tần

Bảng so sánh thông số kỹ thuật

Lưu ý quan trọng: Khi thay tụ điện trong biến tần, luôn chọn tụ có điện áp định mức cao hơn 20% so với tụ gốc để tăng độ tin cậy.

3. Chuẩn bị công cụ và an toàn khi thay tụ điện trong biến tần

Danh sách công cụ chuyên dụng

Để thay tụ điện trong biến tần một cách chuyên nghiệp, bạn cần chuẩn bị đầy đủ các công cụ sau:

Dụng cụ đo kiểm:

• Đồng hồ vạn năng có chức năng đo điện dung (tối thiểu 10.000µF)
• ESR meter để đo điện trở nội tụ
• Oscilloscope để kiểm tra ripple DC (nếu có)
• Ampe kìm đo dòng rò

Dụng cụ tháo lắp:

• Mỏ hàn 60-80W có điều chỉnh nhiệt độ
• Máy hút thiếc hoặc dây đồng tẩm flux
• Bộ tuốc nơ vít đầy đủ (dẹt, phillips, torx)
• Kìm nhọn cách điện, kìm cắt
• Dao rọc mạch (để cắt keo silicone)

An toàn cá nhân:

• Găng tay cách điện 1000V
• Kính bảo hộ chống văng mảnh
• Áo khoác chống tĩnh điện
• Giày cách điện

Vật liệu tiêu hao:

• Thiếc hàn 60/40 đường kính 0.8-1.0mm
• Flux paste hoặc flux lỏng
• Cồn IPA 99% để vệ sinh
• Cotton swab, vải khô không xơ

5 nguyên tắc an toàn không thể bỏ qua

Nguyên tắc #1: Ngắt nguồn hoàn toàn

• Ngắt CB nguồn chính và khóa bảo trì (LOTO)
• Kiểm tra báo "không có điện áp" bằng đồng hồ
• Đợi tối thiểu 10 phút để tụ tự xả điện

Nguyên tắc #2: Xả tích điện an toàn

⚠️ CẢNH BÁO: Tụ DC Link có thể chứa 400VDC nguy hiểm tính mạng!

• Sử dụng điện trở xả 10kΩ/10W nối qua chân tụ
• Xả từng tụ một cách riêng biệt
• Đo điện áp còn lại phải < 5VDC mới thao tác

Nguyên tắc #3: Xử lý tụ hỏng đúng cách

• Tụ phồng có thể nổ → đặt trong hộp nhựa kín
• Dung dịch điện phân có tính ăn mòn → đeo găng tay
• Không hít khói từ tụ cháy → thông gió tốt

Nguyên tắc #4: Chống tĩnh điện

• Đeo vòng chống tĩnh điện nối đất
• Để biến tần trên bề mặt dẫn điện có nối đất
• Tránh di chuyển mạnh trong môi trường khô

Nguyên tắc #5: Ghi chép chi tiết

• Chụp ảnh sơ đồ đấu dây trước khi tháo
• Ghi lại thông số tụ gốc (dung lượng, điện áp)
• Note lại vị trí cực dương (+) âm (-) của từng tụ

4. Quy trình thay tụ điện trong biến tần từng bước

Bước 1-3: Chuẩn bị và tháo dỡ

Bước 1: Kiểm tra và ghi nhận Trước khi bắt tay vào thay thế tụ điện trong biến tần, việc đầu tiên là kiểm tra toàn diện tình trạng:

• Đo điện dung tụ bằng đồng hồ vạn năng (chế độ CAP)
• Kiểm tra điện trở nội ESR nếu có thiết bị chuyên dụng
• Chụp ảnh chi tiết sơ đồ đấu dây từ nhiều góc độ
• Ghi lại model biến tần, thông số tụ gốc vào sổ bảo trì

Bước 2: Tháo vỏ và tiếp cận tụ điện

• Ngắt nguồn, khóa CB và đeo đầy đủ thiết bị bảo hộ
• Tháo nắp biến tần bằng tuốc nơ vít phù hợp (thường Phillips #2)
• Quan sát tổng thể, xác định vị trí tụ DC Link (thường ở giữa, gần tản nhiệt)
• Kiểm tra kỹ có tụ nào khác bị ảnh hưởng không

Bước 3: Xả điện và chuẩn bị tháo

⚡ QUAN TRỌNG: Đây là bước nguy hiểm nhất khi thay tụ điện trong biến tần

• Sử dụng điện trở xả 10kΩ/10W, nối 2 đầu qua chân tụ trong 30 giây
• Đo lại điện áp bằng đồng hồ, đảm bảo < 5VDC mới tiếp tục
• Cắt dây nối từ tụ đến mạch bằng kìm cắt (để tránh ảnh hưởng mạch)
• Gỡ bỏ keo silicone cố định tụ bằng dao rọc nhỏ

Bước 4-6: Thay thế và kiểm tra

Bước 4: Tháo tụ cũ khỏi PCB Đây là thao tác đòi hỏi kỹ thuật hàn tinh tế nhất trong quy trình sửa chữa biến tần:

• Đặt mỏ hàn ở nhiệt độ 350°C, đợi 2-3 phút để ổn định
• Hàn từng chân tụ một cách riêng biệt, không hàn cùng lúc 2 chân
• Dùng máy hút thiếc hoặc dây đồng tẩm flux để làm sạch lỗ hàn
• Nhấc tụ ra nhẹ nhàng, tránh bẻ gãy track mạch PCB

Mẹo từ thực tế: Với tụ DC Link có đường kính lớn, dùng kìm nhọn kẹp thân tụ để tránh bỏng tay khi hàn.

Bước 5: Lắp tụ mới và hàn chắc chắn

• Kiểm tra kỹ cực tính tụ mới: chân dài (+), chân ngắn (-)
• Luồn tụ vào đúng vị trí, đảm bảo chân không bị cong vênh
• Hàn chân âm (-) trước, sau đó hàn chân dương (+)
• Kiểm tra mối hàn không bị thiếc chảy sang chân khác

Bước 6: Kiểm tra và hoàn thiện Bước cuối cùng của quy trình thay tụ điện trong biến tần:

• Đo điện dung tụ mới ngay trên mạch để đảm bảo không bị hàn hỏng
• Vệ sinh mạch bằng cồn IPA, loại bỏ flux dư thừa
• Cố định tụ bằng keo silicone RTV nếu cần (tụ lớn > 35mm)
• Đóng nắp biến tần, vặn chặt tất cả vít theo moment quy định

5. Case Study: Thay tụ điện biến tần tại nhà máy ABC

Tình huống thực tế

Tháng 7/2024, nhà máy sản xuất nhựa Tân Bình gọi HLAuto hỗ trợ khẩn cấp. Dây chuyền ép phun nhựa đột ngột dừng hoạt động, thiệt hại khoảng 50 triệu/giờ do không hoàn thành đơn hàng xuất khẩu.

Triệu chứng ban đầu:

• 3 biến tần Schneider ATV320 (15kW) báo lỗi "DC BUS FAULT"
• Tiếng kêu "tíck tíck" từ tủ điều khiển
• Đèn nguồn nhấp nháy, không thể reset lỗi

Chẩn đoán nhanh: Kỹ thuật viên HLAuto đo điện áp DC Bus: dao động từ 510V xuống 280V (bình thường 540V ± 5%). Mở nắp biến tần phát hiện 6/9 tụ DC Link bị phồng rõ rệt.

Phân tích nguyên nhân:

• Nhiệt độ tủ điện đạt 60°C do hệ thống thông gió hỏng
• Tụ nhôm hóa chỉ chịu được 85°C, tuổi thọ giảm theo công thức: tuổi thọ giảm 50% khi nhiệt độ tăng 10°C
• 3 biến tần hoạt động 24/7 trong 2 năm mà chưa bảo trì định kỳ

Giải pháp và kết quả

Quy trình thay tụ điện trong biến tần được thực hiện:

Thời gian: 4 giờ cho 3 biến tần

1. Chuẩn bị (30 phút):
   • Đặt mua 18 tụ Nichicon 2200µF/450V chính hãng
   • Chuẩn bị đầy đủ dụng cụ, thiết bị bảo hộ
   • Lập kế hoạch thi công đảm bảo an toàn
2. Thực hiện (3 giờ):
   • Xử lý từng biến tần một cách tuần tự
   • Thay đồng thời cả cụm 6 tụ DC Link để đảm bảo cân bằng
   • Vệ sinh toàn bộ mạch, thay thế luôn 2 tụ snubber bị nghi ngờ
3. Kiểm tra (30 phút):
   • Test không tải: DC Bus ổn định 540V ± 2V
   • Test có tải: ripple điện áp < 5V, hoàn toàn bình thường
   • Chạy thử 2 giờ liên tục không có lỗi

Kết quả đạt được:

• Dây chuyền hoạt động trở lại sau 4 giờ downtime
• Tiết kiệm 70% chi phí so với mua biến tần mới (15 triệu vs 52 triệu)
• Đề xuất cải thiện hệ thống thông gió để tránh tái phát

6. Lựa chọn tụ điện thay thế chất lượng

Top 5 thương hiệu tụ điện tin cậy

Khi thay tụ điện trong biến tần, việc chọn đúng thương hiệu quyết định 70% tuổi thọ của biến tần sau sửa chữa:

1. Nichicon (Nhật Bản) - ⭐⭐⭐⭐⭐

• Ưu điểm: Tuổi thọ cao nhất (5000-8000h), ESR thấp
• Nhược điểm: Giá cao, khó mua hàng chính hãng tại VN
• Phù hợp: Biến tần quan trọng, môi trường khắc nghiệt

2. Rubycon (Nhật Bản) - ⭐⭐⭐⭐⭐

• Ưu điểm: Chất lượng tương đương Nichicon, dễ mua hơn
• Nhược điểm: Giá cao, nhiều hàng fake
• Phù hợp: Hầu hết các ứng dụng công nghiệp

3. Panasonic (Nhật Bản) - ⭐⭐⭐⭐

• Ưu điểm: Độ tin cậy cao, giá hợp lý
• Nhược điểm: Ít model dành cho biến tần
• Phù hợp: Biến tần công suất nhỏ < 5kW

4. EPCOS/TDK (Đức) - ⭐⭐⭐⭐

• Ưu điểm: Chuyên dụng cho power electronics, chịu nhiệt tốt
• Nhược điểm: Khó tìm, giá cao
• Phù hợp: Biến tần công suất lớn > 30kW

5. Samwha (Hàn Quốc) - ⭐⭐⭐

• Ưu điểm: Giá cả phải chăng, dễ mua
• Nhược điểm: Tuổi thọ thấp hơn hàng Nhật
• Phù hợp: Biến tần không quan trọng, ngân sách hạn chế

Bảng giá tham khảo 2025

Khuyến nghị: Với biến tần quan trọng, nên đầu tư tụ Nhật Bản. Chi phí cao hơn 50% nhưng tuổi thọ gấp đôi, tổng TCO thấp hơn.

7. Lỗi thường gặp khi thay tụ điện biến tần

5 sai lầm phổ biến khi thay tụ điện trong biến tần

❌ Lỗi #1: Gắn ngược cực tính tụ

• Hậu quả: Tụ nổ ngay khi cấp điện, có thể phá hủy toàn bộ mạch
• Nguyên nhân: Không chú ý ký hiệu (+) (-) hoặc nhầm lẫn chân dài/ngắn
• Cách tránh: Kiểm tra kỹ cực tính 3 lần trước khi hàn

❌ Lỗi #2: Chọn tụ điện áp thấp

• Hậu quả: Tụ cháy sau vài ngày hoạt động
• Nguyên nhân: Không hiểu rõ điện áp làm việc thực tế
• Cách tránh: Chọn tụ có điện áp ≥ 1.2x điện áp mạch

❌ Lỗi #3: Hàn thiếc kém chất lượng

• Hậu quả: Mối hàn lạnh, điện trở tiếp xúc cao, phát nhiệt
• Nguyên nhân: Mỏ hàn nhiệt độ thấp, flux kém, thao tác vội vàng
• Cách tránh: Dùng mỏ hàn 60-80W, thiếc 60/40, flux chất lượng

❌ Lỗi #4: Không xả điện đầy đủ

• Hậu quả: Nguy hiểm tính mạng, có thể gây tử vong
• Nguyên nhân: Chủ quan, vội vàng, không có kiến thức an toàn điện
• Cách tránh: Luôn dùng điện trở xả và đo kiểm bằng đồng hồ

❌ Lỗi #5: Thay lẻ tẻ thay vì thay cụm

• Hậu quả: Tụ cũ kéo theo tụ mới hỏng sớm
• Nguyên nhân: Tiết kiệm chi phí sai chỗ
• Cách tránh: Thay toàn bộ cụm tụ DC Link cùng lúc

Cách khắc phục hiệu quả

Quy trình kiểm tra sau khi thay:

1. Đo điện dung tụ mới ngay trên mạch
2. Kiểm tra cách ly giữa các chân tụ (> 1MΩ)
3. Test điện áp DC Bus ở chế độ không tải
4. Chạy thử với tải nhẹ 30% trong 15 phút
5. Giám sát nhiệt độ tụ bằng súng đo nhiệt

Checklist trước khi bàn giao:

• Điện áp DC Bus ổn định ± 5V
• Không có tiếng kêu bất thường
• Nhiệt độ tụ < 60°C sau 1 giờ vận hành
• Đèn báo lỗi không sáng
• Ghi chép đầy đủ vào sổ bảo trì

8. Khi nào nên thuê chuyên gia thay vì tự sửa?

So sánh chi phí tự sửa vs thuê chuyên gia

Chi phí tự thực hiện:

• Tụ điện: 500k - 2tr (tùy loại)
• Dụng cụ hàn: 1-2tr (nếu chưa có)
• Thời gian: 2-4 giờ
• Rủi ro: Cao (nếu thiếu kinh nghiệm)

Chi phí thuê chuyên gia:

• Phí dịch vụ HLAuto: 800k - 1.5tr
• Chi phí linh kiện: theo giá thị trường
• Bảo hành: 6-12 tháng
• Rủi ro: Thấp, có bảo hiểm

Khuyến nghị:

• Tự sửa biến tần khi: Có kinh nghiệm hàn linh kiện, biến tần không quan trọng, có thời gian học hỏi
• Thuê chuyên gia khi: Biến tần quan trọng trong dây chuyền, thiếu kinh nghiệm, áp lực thời gian

Dịch vụ sửa chữa biến tần của HLAuto

Cam kết chất lượng:

• Kỹ thuật viên 5+ năm kinh nghiệm
• Linh kiện chính hãng có tem bảo hành
• Test đầy đủ trước khi bàn giao
• Bảo hành 6-12 tháng tùy loại sửa chữa

Quy trình chuẩn:

1. Tiếp nhận và chẩn đoán miễn phí
2. Báo giá chi tiết trước khi sửa
3. Sửa chữa với quy trình ISO
4. Test và bàn giao kèm checklist

FAQ - Câu hỏi thường gặp

Q: Mất bao lâu để thay tụ điện trong biến tần? A: Thường từ 2-4 giờ tùy loại biến tần và số lượng tụ cần thay. Biến tần nhỏ < 5kW mất khoảng 2 giờ, biến tần lớn > 30kW có thể mất 4-6 giờ.

Q: Chi phí thay tụ điện khoảng bao nhiêu?
A: Chi phí dao động từ 500k - 3tr tùy công suất biến tần và thương hiệu tụ. Tụ hàng Nhật đắt hơn 50% so với hàng Hàn Quốc nhưng tuổi thọ gấp đôi.

Q: Có thể thay tụ khi biến tần vẫn đang chạy không? A: Tuyệt đối KHÔNG. Phải ngắt nguồn hoàn toàn và xả hết điện tích trong tụ trước khi thao tác.

Q: Tụ điện trong biến tần có tuổi thọ bao lâu? A: Thông thường 3-5 năm trong điều kiện bình thường. Môi trường nóng, ẩm có thể giảm còn 1-2 năm.

Kết luận

Thay tụ điện trong biến tần là kỹ năng thiết yếu đối với mọi kỹ thuật viên điện tự động hóa. Với quy trình 8 bước được chia sẻ trong bài viết này, bạn hoàn toàn có thể thực hiện được nếu có đầy đủ kiến thức và dụng cụ phù hợp.

Tuy nhiên, điều quan trọng nhất vẫn là an toàn điện. Hãy nhớ rằng, tụ DC Link chứa điện áp cao có thể gây nguy hiểm tính mạng. Khi không chắc chắn, đừng ngần ngại liên hệ với chuyên gia.

Để được tư vấn hoặc cần hỗ trợ sửa chữa tận nơi, hãy liên hệ HLAuto qua Hotline: 0948.956.835. Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng hỗ trợ bạn 24/7 xử lý thay tụ điện trong biến tần nhanh chóng
