Xử lý lỗi phần mềm biến tần: 7 bước khắc phục sai cài đặt tham số

Xử lý lỗi phần mềm biến tần là kỹ năng then chốt mà mọi kỹ thuật viên điện tự động hóa cần thành thạo. Theo thống kê từ kinh nghiệm thực tế tại HLAuto, 75% sự cố biến tần trong các nhà máy không phải do hỏng phần cứng mà xuất phát từ sai cài đặt tham số biến tần và lỗi phần mềm. Điều này có nghĩa là đa số các "vụ cháy" dây chuyền sản xuất có thể tránh được nếu chúng ta biết cách chẩn đoán và xử lý đúng.

Trong hơn 12 năm kinh nghiệm sửa chữa biến tần tại các xưởng may, thực phẩm, hóa chất, đội ngũ HLAuto đã gặp vô số trường hợp kỹ thuật viên "đổ lỗi" cho phần cứng, thay IGBT, thay tụ điện... nhưng biến tần vẫn không hoạt động bình thường. Nguyên nhân? Lỗi phần mềm biến tần và cài đặt tham số sai từ ban đầu.

Bài viết này sẽ giúp bạn:

• Phân biệt chính xác lỗi phần mềm và phần cứng trong 5 phút
• Nắm vững quy trình khôi phục cài đặt biến tần 7 bước chuẩn
• Áp dụng ngay 15 mẹo phòng ngừa từ kinh nghiệm thực tế
• Tự tin xử lý 90% lỗi biến tần không chạy do phần mềm

1. Tổng quan về lỗi phần mềm biến tần

Lỗi phần mềm biến tần là gì và tại sao nguy hiểm?

Lỗi phần mềm biến tần không phải là hư hỏng vật lý, mà là các vấn đề về cấu hình, thuật toán điều khiển và giao tiếp. Khác với lỗi phần cứng có thể "nhìn thấy được" như IGBT nổ, tụ phồng, lỗi phần mềm thường "ẩn mình" và gây ra những hiện tượng khó hiểu.

Anh Minh - kỹ thuật viên tại nhà máy dệt may Thành Công chia sẻ: "Tôi từng mất 3 ngày để tìm lỗi biến tần Mitsubishi FR-E720. Thay đủ thứ từ IGBT đến bo mạch, cuối cùng mới phát hiện chỉ do cài sai chế độ điều khiển từ Sensorless Vector sang V/F. 3 ngày sản xuất bị gián đoạn chỉ vì 1 tham số!"

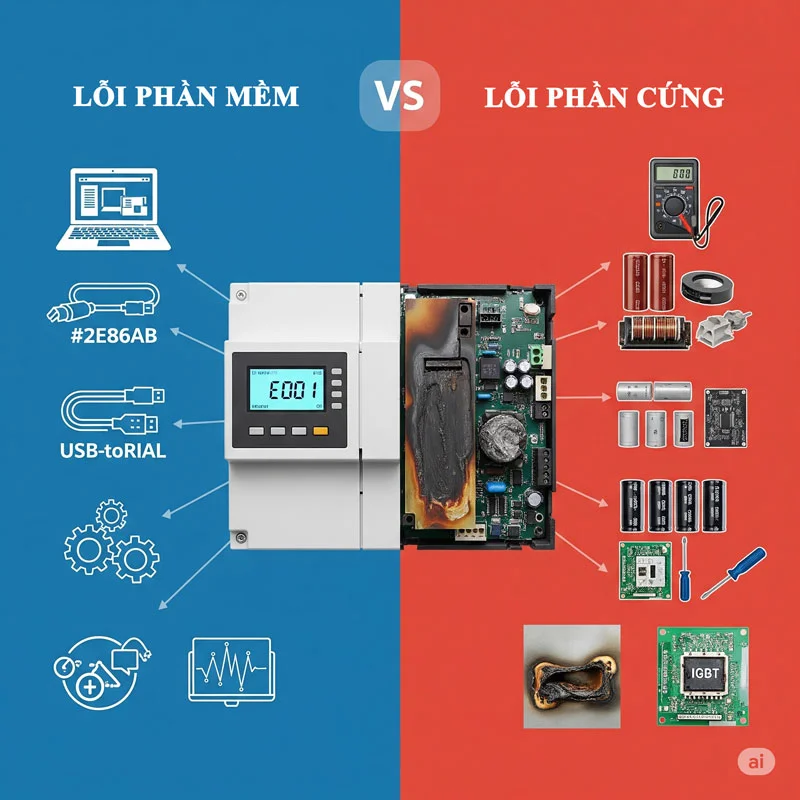

Phân biệt lỗi phần mềm và lỗi phần cứng

Thống kê lỗi phần mềm trong ngành công nghiệp

Dựa trên 500+ case xử lý tại HLAuto từ 2019-2024:

• 35% - Sai cài đặt nguồn lệnh điều khiển (Terminal/Keypad/PLC)
• 28% - Lỗi truyền thông Modbus/Profibus với PLC
• 22% - Cài sai tham số động cơ (công suất, tốc độ định mức)
• 10% - Firmware bị lỗi hoặc cần cập nhật
• 5% - Xung đột nhiều nguồn điều khiển cùng lúc

2. 5 nguyên nhân chính gây sai cài đặt tham số biến tần

Nguyên nhân 1: Lỗi firmware và hệ điều hành

Firmware là "não bộ" của biến tần, điều khiển toàn bộ thuật toán PWM, vector control, và giao tiếp. Lỗi firmware biến tần thường xảy ra khi:

• Cập nhật firmware bị gián đoạn (mất điện giữa chừng)
• Sử dụng phiên bản firmware không tương thích với phần cứng
• Virus hoặc file firmware bị corrupt
• IC lưu trữ (EEPROM/Flash) bị hỏng một phần

Dấu hiệu nhận biết: Biến tần khởi động bình thường nhưng hoạt động bất thường, reset ngẫu nhiên, hoặc không lưu được cài đặt.

Nguyên nhân 2: Xung đột truyền thông PLC-HMI

Trong hệ thống tự động hóa hiện đại, truyền thông biến tần PLC qua Modbus RTU/TCP là điều không thể thiếu. Tuy nhiên, xung đột thường xảy ra khi:

• Nhiều thiết bị cùng địa chỉ ID Modbus
• Sai baudrate, parity, stop bit
• Cáp RS485 bị nhiễu hoặc không đúng tiêu chuẩn
• Thiết lập timeout không phù hợp

Case thực tế: Tại nhà máy thức ăn chăn nuôi Bình Minh, 5 biến tần ABB ACS580 cùng chung 1 địa chỉ Modbus ID = 01. Kết quả là cả 5 biến tần đều không nhận được lệnh từ PLC, dây chuyền nghiền ngừng hoạt động 4 tiếng.

Nguyên nhân 3: Cài đặt tham số không phù hợp

Đây là nguyên nhân phổ biến nhất của sai cài đặt tham số biến tần. Các lỗi điển hình:

Sai thông số động cơ:

• Nhập sai công suất định mức motor (ví dụ: motor 7.5kW nhưng cài 5.5kW)
• Sai tần số định mức (50Hz/60Hz)
• Sai số cực từ (2P, 4P, 6P)

Sai chế độ điều khiển:

• Dùng V/F cho ứng dụng cần mô-men cao
• Dùng Vector Control cho máy bơm/quạt đơn giản
• Cài sai thời gian tăng/giảm tốc

Sai nguồn lệnh:

• Cài chế độ Terminal nhưng lại dùng Keypad
• Lẫn lộn Analog Input (0-10V vs 4-20mA)

Nguyên nhân 4: Can thiệp từ bên ngoài

Nhiều kỹ thuật viên "mới" thường có thói quen "thử nghiệm" mà không ghi chép lại:

• Thay đổi tham số tùy tiện để "test thử"
• Copy tham số từ biến tần khác không cùng model
• Cài đặt theo kinh nghiệm cá nhân thay vì manual

Nguyên nhân 5: Case study thực tế - Nhà máy thép Nam Việt

Tình huống: 12 biến tần Schneider ATV312 điều khiển băng tải chuyền thép đột nhiên cùng báo lỗi "Communication Error" sau khi bảo trì định kỳ.

Quá trình xử lý:

1. Kiểm tra phần cứng: Cáp RS485, PLC, HMI → OK
2. Kiểm tra cài đặt Modbus → Phát hiện vấn đề!

Nguyên nhân gốc: Kỹ thuật viên bảo trì đã factory reset 1 biến tần để "làm mới", nhưng không biết nó đang cài địa chỉ Modbus ID = 01 (mặc định). Điều này gây xung đột với biến tần chính đã cài ID = 01.

Giải pháp: Đổi địa chỉ Modbus của biến tần vừa reset thành ID = 12, cài lại toàn bộ tham số theo backup có sẵn. Thời gian xử lý: 45 phút.

Bài học: Luôn backup tham số trước khi làm bất cứ điều gì với biến tần đang hoạt động!

3. Cách nhận biết lỗi phần mềm biến tần trong 5 phút

Bảng đối chiếu triệu chứng - nguyên nhân

Tools chẩn đoán chuyên nghiệp

1. Phần mềm chính hãng:

• Mitsubishi: FR Configurator SW3
• Schneider: SoMove
• ABB: Drive Composer Pro
• Siemens: SIZER for Siemens Drives
• Delta: WPLSoft

2. Tool Modbus Scanner:

• Modbus Poll (Windows)
• QModMaster (Linux/Windows)
• Simply Modbus TCP Client

3. Oscilloscope để kiểm tra tín hiệu:

• Analog Input: 0-10V, 4-20mA
• Digital Input: 24VDC level
• RS485: Differential voltage ±2-6V

Kinh nghiệm xử lý lỗi phần mềm biến tần từ kỹ thuật viên HLAuto

Mẹo 1 - Kiểm tra nhanh nguồn lệnh: Nhấn RUN trên keypad. Nếu biến tần chạy → lỗi ở external control. Nếu không chạy → kiểm tra tham số cơ bản.

Mẹo 2 - Test Analog Input: Tháo dây tín hiệu analog, nối tạm 1 pin AA 1.5V vào AI. Nếu frequency hiển thị ~15Hz (với cài đặt 0-10V = 0-50Hz) → mạch analog OK.

Mẹo 3 - Kiểm tra Modbus nhanh: Dùng USB-to-RS485 converter + Modbus Poll software. Đọc register 40001 (frequency reference). Nếu đọc được → giao tiếp OK.

Mẹo 4 - Backup parameters: Luôn chụp ảnh màn hình tất cả menu parameter trước khi sửa. Hoặc dùng phần mềm PC để backup file .cfg/.prm.

Mẹo 5 - Reset strategy: Nếu nghi ngờ lỗi phần mềm, thử "Partial Reset" trước (chỉ reset communication settings), rồi mới "Factory Reset" toàn bộ nếu cần thiết.

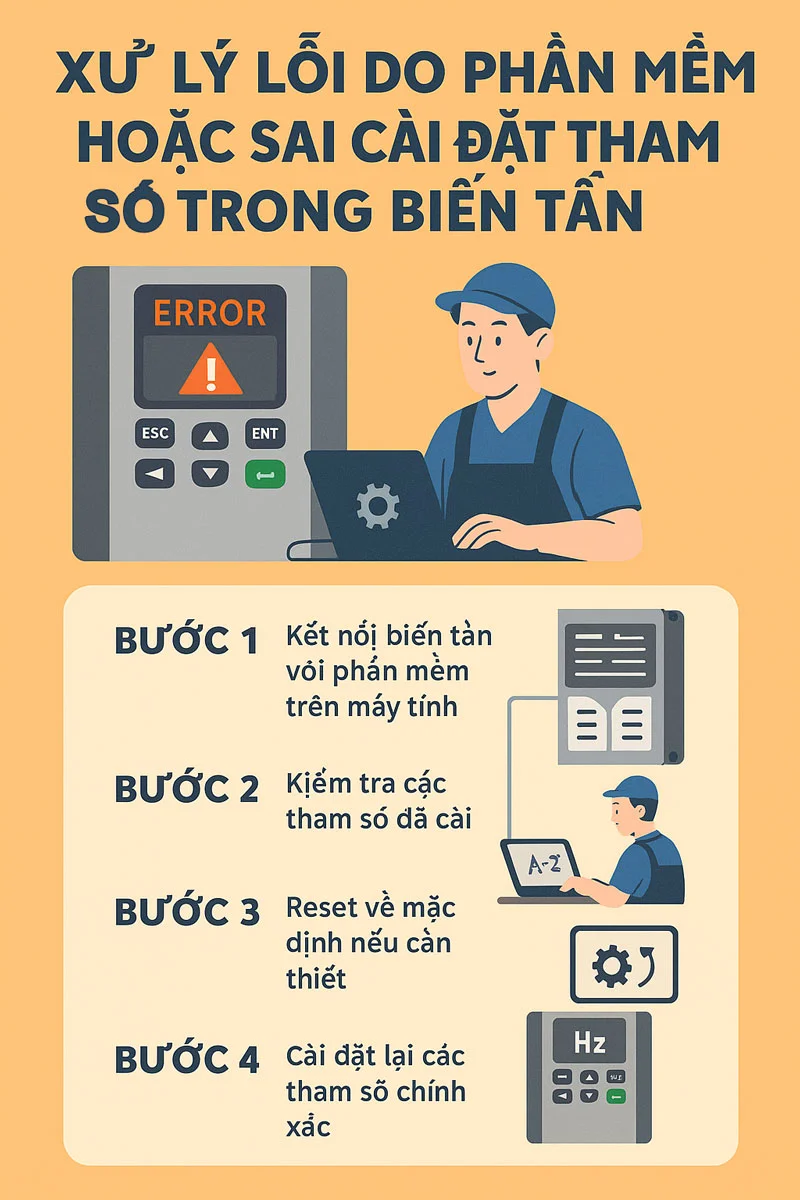

4. Quy trình khôi phục cài đặt biến tần 7 bước chuẩn

Bước 1: Sao lưu và ghi chép hiện trạng

Mục đích: Tránh "làm hỏng thêm" và có thể rollback nếu cần.

Checklist:

• Chụp ảnh tất cả menu parameters (P00, P01, P02...P99)
• Ghi chép lại mã lỗi hiện tại (nếu có)
• Test thử các chức năng cơ bản: RUN/STOP, UP/DOWN
• Backup qua phần mềm PC (nếu có)
• Ghi rõ model biến tần, serial number, firmware version

Tool cần chuẩn bị:

• Smartphone/máy ảnh để chụp parameters
• USB cable + laptop (nếu có phần mềm hãng)
• Đồng hồ vạn năng để đo tín hiệu analog
• RS485 converter (cho Modbus communication)

Bước 2: Kiểm tra tham số cơ bản nhóm P0x

Đây là nhóm tham số quan trọng nhất, quyết định biến tần có chạy được hay không.

P00 - Chế độ điều khiển lệnh RUN:

• 0 = Keypad (bấm RUN trên màn hình)
• 1 = Terminal (từ digital input)
• 2 = Communication (từ PLC/HMI)

➡️ Lỗi thường gặp: Cài P00=1 (Terminal) nhưng không đấu dây DI, hoặc cài P00=2 nhưng không có PLC.

P01 - Nguồn tần số tham chiếu:

• 0 = Keypad (điều chỉnh bằng UP/DOWN)
• 1 = Analog AI1 (0-10V hoặc 4-20mA)
• 2 = Analog AI2
• 3 = Pulse input (từ encoder hoặc PLC)
• 4 = Communication (từ PLC qua Modbus)

P02 - Tần số tối đa và tối thiểu:

• Tần số max: Thường 50Hz (motor Việt Nam) hoặc 60Hz (motor nhập khẩu)
• Tần số min: 0.5-1Hz (tránh motor chạy quá chậm bị quá nhiệt)

P03 - Thời gian tăng/giảm tốc:

• Tăng tốc: 5-20 giây (tùy tải)
• Giảm tốc: 5-20 giây
• Lưu ý: Tăng tốc quá nhanh → quá dòng, giảm tốc quá nhanh → quá áp

Bước 3: Kiểm tra thông số motor nhóm P1x

Lỗi phần mềm biến tần nghiêm trọng nhất thường xuất phát từ việc cài sai thông số motor.

P10 - Công suất motor:

Ví dụ motor 7.5kW → P10 = 7.50
❌ Sai: P10 = 5.50 → biến tần sẽ limit dòng điện thấp → motor yếu
❌ Sai: P10 = 11.0 → biến tần cho phép dòng điện cao → có thể cháy motor

P11 - Điện áp định mức motor:

• Motor Việt Nam: 380V (3 pha) hoặc 220V (1 pha)
• Motor nhập khẩu: 400V, 415V, 460V...

P12 - Dòng điện định mức motor: Tra trên nameplate motor, ví dụ motor 7.5kW/380V thường có In ≈ 15A.

P13 - Tốc độ định mức motor:

• Motor 4 cực (2 đôi cực): 1450 rpm
• Motor 2 cực (1 đôi cực): 2900 rpm
• Motor 6 cực (3 đôi cực): 960 rpm

Case study: Biến tần Delta VFD-M 15kW tại xưởng sản xuất gạch Viglacera. Motor 15kW/4P/380V/28A nhưng kỹ thuật viên cài P10=11kW. Kết quả: motor không đạt đủ mô-men, máy ép gạch chạy chậm, sản lượng giảm 30%.

Bước 4: Kiểm tra và xử lý truyền thông

Kiểm tra physical layer:

1. Cáp RS485: Dùng đồng hồ đo resistance giữa A-B ≈ 120Ω (có termination)
2. Voltage level: A-B differential ≈ ±2-6V khi có data
3. Shield cable: Nối mass 1 đầu, tránh ground loop

Kiểm tra software layer:

P80 - Modbus Address: 1-247 (mỗi thiết bị phải khác nhau)
P81 - Baudrate: 9600, 19200, 38400 (phải giống PLC)
P82 - Parity: None, Even, Odd (phải giống PLC)
P83 - Stop bit: 1 hoặc 2 (phải giống PLC)

Tool debug Modbus:

• Dùng Modbus Poll software
• Đọc register 40001 (frequency reference)
• Ghi register 40002 (run command)

Bước 5: Xử lý xung đột multi-source control

Đây là nguyên nhân gây lỗi biến tần phần mềm rất khó phát hiện.

Tình huống thường gặp:

• P00=1 (Terminal control) NHƯNG P01=4 (Communication frequency)
• Có tín hiệu analog AI1 NHƯNG cài P01=0 (Keypad frequency)
• PLC gửi RUN command qua Modbus NHƯNG terminal cũng có tín hiệu RUN

Nguyên tắc xử lý:

1. Chỉ dùng 1 nguồn lệnh RUN: Hoặc terminal, hoặc communication
2. Chỉ dùng 1 nguồn frequency: Hoặc analog, hoặc communication
3. Priority setting: Một số biến tần cho phép cài đặt độ ưu tiên

Bước 6: Factory reset và khôi phục cài đặt

Khi đã xác định cần factory reset biến tần, làm theo thứ tự:

6.1. Tìm code reset:

• Mitsubishi: Pr.73=1 → ENTER
• Schneider ATV: rSt → YES
• ABB ACS: 9902=1 → ENTER
• Delta VFD: P00.06=1 → ENTER
• Siemens: P0010=30 → P0970=1

6.2. Thực hiện reset:

• Tắt nguồn biến tần 30 giây
• Bật lại nguồn → biến tần về cài đặt gốc
• Kiểm tra version firmware (có thể bị downgrade)

6.3. Cài lại tham số theo priority:

1. Priority 1: P10-P13 (motor parameters)
2. Priority 2: P00, P01 (control source)
3. Priority 3: P02, P03 (frequency limit, ramp time)
4. Priority 4: P80-P83 (communication)
5. Priority 5: Các tham số nâng cao khác

Bước 7: Test và vận hành thử nghiệm

Test không tải (motor không nối với máy):

• RUN/STOP: Biến tần phải phản hồi ngay lập tức
• Frequency control: Thay đổi frequency → RPM motor thay đổi tương ứng
• Direction: Test forward/reverse (nếu cần)
• Communication: PLC đọc/ghi register thành công

Test có tải (motor nối với máy):

• Khởi động êm: Không giật, không quá dòng
• Chạy ổn định: Dòng điện trong giới hạn định mức
• Dừng êm: Không quá áp, không drift

Monitoring parameters:

• Output frequency (Hz)
• Output current (A)
• DC bus voltage (V)
• Motor speed (RPM)
• Torque (%) - nếu có

5. 3 case study xử lý lỗi phần mềm biến tần thực tế tại HLAuto

Case 1: Lỗi xung đột PLC-HMI tại nhà máy bia Sabeco

Background: Dây chuyền đóng chai bia với 8 biến tần Schneider ATV320 điều khiển băng tải. Một ngày đẹp trời, cả hệ thống đột nhiên "điên loạn" - các băng tải chạy tăng giảm tốc độ lung tung.

Hiện tượng:

• PLC Schneider M241 gửi lệnh 25Hz, nhưng biến tần chạy 15Hz rồi nhảy lên 35Hz
• HMI hiển thị tốc độ khác với thực tế
• Không có báo lỗi communication error

Quá trình chẩn đoán:

1. Kiểm tra phần cứng: Cáp Ethernet, switch, PLC → OK
2. Kiểm tra Modbus TCP: Dùng Wireshark capture traffic → Phát hiện vấn đề!

Nguyên nhân gốc: HMI Weintek eMT3120A và PLC M241 cùng ghi vào register 40002 (frequency reference) với tần suất cao. HMI polling 100ms, PLC write 50ms → xung đột!

Giải pháp:

• Chỉ cho phép PLC write frequency reference
• HMI chỉ đọc (read-only) từ register 30002
• Thêm delay 200ms giữa các lệnh write từ PLC

Kết quả: Hệ thống ổn định hoàn toàn. Thời gian xử lý: 3 giờ (2 giờ debug + 1 giờ config lại).

Case 2: Firmware bị corrupt - biến tần Yaskawa V1000

Background: Phân xưởng sản xuất thức ăn thủy sản với biến tần Yaskawa CIMR-VC4A0018 (7.5kW). Trong lúc đang chạy bình thường, đột nhiên biến tần báo lỗi "A.RUN" (không có trong manual).

Hiện tượng:

• Màn hình LCD hiển thị ký tự lạ: "A.RUN", "F.?@#"
• Không thể access vào menu parameters
• Reset bằng P0.03 không có tác dụng
• LED Power sáng bình thường

Chẩn đoán:

• Đo điện áp nguồn: 380V ổn định
• Kiểm tra phần cứng: Không có dấu hiệu hư hỏng
• Kết luận: Firmware bị corrupt

Xử lý:

1. Download firmware version mới nhất từ Yaskawa website
2. Sử dụng phần mềm DriveWorks EZ-V1000
3. Kết nối qua cổng RS485 → USB converter
4. Thực hiện firmware update (mất 25 phút)
5. Factory reset sau khi update thành công
6. Cài lại toàn bộ parameters từ backup có sẵn

Bài học rút ra:

• Luôn backup firmware version cũ trước khi update
• Sử dụng UPS để tránh mất điện giữa chừng
• Keep backup parameters dạng hard copy (giấy)

Case 3: Cài đặt sai chế độ Vector Control

Background: Hệ thống băng tải than tại nhà máy xi măng Hoàng Thạch. Biến tần ABB ACS580 22kW điều khiển motor giảm tốc 1:50.

Yêu cầu kỹ thuật:

• Tốc độ băng tải: 0.5-2 m/phút (rất chậm)
• Mô-men khởi động lớn (tải than nặng)
• Độ chính xác tốc độ: ±2%

Vấn đề ban đầu: Kỹ thuật viên cài chế độ "Sensorless Vector Control" để có mô-men lớn. Nhưng ở tốc độ thấp (2-5Hz), motor bị:

• Rung lắc, không êm
• Mô-men không ổn định
• Quá nhiệt dù tải nhẹ

Nguyên nhân phân tích: Sensorless Vector Control cần ước lượng vị trí rotor qua dòng điện stator. Ở tần số thấp (<5Hz), tín hiệu back-EMF yếu → ước lượng không chính xác → điều khiển kém.

Giải pháp thay thế:

1. Option 1: Chuyển về V/f Control với Torque Boost
   • Parameter 30.01 = 0 (V/f control)
   • Parameter 30.31 = 150% (Torque boost)
2. Option 2: Vector Control với Encoder feedback
   • Lắp thêm encoder 1024 PPR
   • Parameter 30.01 = 2 (Vector với encoder)

Kết quả thực tế: Chọn Option 1 vì tiết kiệm chi phí. Băng tải chạy êm, mô-men ổn định từ 0.5Hz. Chi phí: 0 đồng.

6. Checklist phòng ngừa lỗi phần mềm biến tần

Lịch sao lưu định kỳ

Hàng tuần (cho hệ thống quan trọng):

• Backup parameters qua phần mềm PC (.cfg, .prm files)
• Chụp ảnh màn hình các menu chính P0x, P1x, P8x
• Test communication PLC-biến tần
• Kiểm tra log file có lỗi bất thường không

Hàng tháng:

• So sánh parameters hiện tại vs. backup tháng trước
• Kiểm tra firmware version có cập nhật không
• Test emergency stop và protective functions
• Vệ sinh bụi bám ở khe tản nhiệt

Hàng quý:

• Backup toàn bộ project PLC có liên quan
• Kiểm sát trending: dòng điện, nhiệt độ, vibration
• Review và cập nhật documentation
• Training refresh cho operator mới

Quy trình cập nhật an toàn

Trước khi thay đổi bất kỳ parameter nào:

1. Document current state: Chụp ảnh, ghi chép
2. Prepare rollback plan: Biết cách undo nếu có vấn đề
3. Schedule downtime: Không làm khi đang sản xuất
4. Inform team: Báo trước cho operator, maintenance team
5. Prepare tools: Laptop, cable, backup files

Trong quá trình thay đổi:

1. Change one parameter at a time: Từng bước một
2. Test immediately: Không đợi đến cuối mới test
3. Monitor closely: Theo dõi dòng điện, nhiệt độ
4. Document changes: Ghi lại parameter nào đã thay đổi
5. Keep backup ready: Sẵn sàng restore nếu cần

Sau khi hoàn thành:

1. Full system test: Test tất cả chế độ hoạt động
2. Update documentation: Cập nhật manual, SOP
3. Train operators: Hướng dẫn tính năng mới (nếu có)
4. Create new backup: Backup với cấu hình mới
5. Monitor extended period: Theo dõi 24-48h đầu

15 mẹo hay từ chuyên gia HLAuto

Về Parameters Management:

1. Naming convention: Đặt tên có ý nghĩa cho preset parameters

2. Version control: Ghi rõ date, version trong tên file backup

3. Cross-reference: Giữ bảng mapping parameter vs. actual function

4. Default values: Lưu lại factory default để so sánh

5. Critical parameters: Highlight những parameter quan trọng

Về Troubleshooting:

6. Start simple: Kiểm tra nguồn điện, fuse trước khi debug software

7. Divide & conquer: Cách ly từng phần để tìm lỗi

8. Use spare parts: Có biến tần backup để swap test

9. Network isolation: Tháo khỏi mạng để test standalone

10. Baseline comparison: So sánh với unit hoạt động tốt

Về Team Management:

11. Access control: Không phải ai cũng được sửa parameters

12. Change log: Ghi lại ai sửa gì, khi nào, tại sao

13. Knowledge sharing: Training định kỳ cho team

14. Escalation procedure: Biết khi nào cần gọi expert

15. Vendor support: Giữ contact với technical support hãng

7. Kết luận và liên hệ

Xử lý lỗi phần mềm biến tần không chỉ là kỹ năng kỹ thuật mà còn là nghệ thuật của sự kiên nhẫn và tư duy logic. Qua kinh nghiệm thực tế từ hàng trăm case tại HLAuto, chúng tôi rút ra những điểm quan trọng:

✅ 75% lỗi biến tần là do phần mềm và sai cài đặt tham số biến tần, không phải phần cứng hỏng

✅ Quy trình 7 bước sẽ giúp bạn xử lý có hệ thống, tránh "mò mẫm" tốn thời gian

✅ Backup parameters là việc quan trọng nhất - làm trước khi sửa bất cứ thứ gì

✅ Kiểm tra communication trước khi đổ lỗi cho hardware

✅ Factory reset là lựa chọn cuối cùng, không phải bước đầu tiên

Khi nào cần hỗ trợ chuyên nghiệp?

Nếu bạn gặp tình huống:

• Đã thử quy trình 7 bước nhưng vẫn chưa khắc phục được
• Nghi ngờ lỗi hardware nhưng cần chẩn đoán chính xác
• Cần training team về xử lý lỗi phần mềm biến tần
• Hệ thống quá phức tạp, không dám "thử nghiệm"

Đội ngũ kỹ thuật viên HLAuto với 12+ năm kinh nghiệm luôn sẵn sàng hỗ trợ bạn 24/7.

Liên hệ HLAuto

🏢 HL Auto - Chuyên gia sửa chữa biến tần hàng đầu Việt Nam

📞 Hotline 24/7: 0948.956.835

📍 Địa chỉ:  TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam.

🌐 Website: hlauto.vn 📧 Email: lelong.aec@gmail.com

Dịch vụ của HLAuto:

• Sửa chữa biến tần tại xưởng và on-site
• Quy trình sửa chữa biến tần chuẩn quốc tế
• Training kỹ thuật viên về biến tần và tự động hóa
• Tư vấn giải pháp điều khiển motor công nghiệp

Theo dõi HLAuto.vn để cập nhật những kỹ thuật mới nhất trong lĩnh vực tự động hóa công nghiệp. Bài viết xử lý lỗi phần mềm biến tần có ích với bạn.
