Kiểm tra và sửa chữa mạch công suất IGBT: quy trình sửa sau nổ, tìm nguyên nhân gốc và thay module

Long Lê Tác giả Long Lê 26/10/2026 32 phút đọc

Sửa mạch công suất IGBT trong biến tần không phải là sửa IGBT: module là khối đúc kín, chip hỏng là thay nguyên khối; phần việc thật của thợ là khôi phục toàn bộ mạch xung quanh đã nổ lan — chuỗi kích, điện trở cổng, nguồn kích, tụ DC bus và mạch in bị cháy — sau khi đã tìm ra nguyên nhân gốc khiến IGBT nổ. Thay module mà bỏ qua các phần này thì module mới chỉ là nạn nhân kế tiếp.

Đây là bài thuộc quy trình sửa chữa biến tần; phần nguyên lý, cấu tạo và thông số IGBT mình viết riêng ở bài IGBT trong biến tần, còn kiểm tra module bằng thiết bị chuyên dụng xem ở bài máy kiểm tra IGBT chuyên dụng.

1. Sửa mạch công suất biến tần: IGBT chỉ thay, cái gì sửa được

Đây là bảng mình hay đưa cho khách để họ hình dung việc sửa mạch công suất biến tần thực chất là gì.

Hạng mụcThay hay sửaGhi chú
Module IGBT (rời, 2-in-1, 6-in-1, PIM)Chỉ thayKhối đúc kín, không sửa được chip bên trong
IPM (module có sẵn driver)Chỉ thay nguyên khốiDriver và bảo vệ nằm trong khối, hỏng là thay
IC driver, optoThay linh kiện hỏngHay hỏng theo khi IGBT nổ
Điện trở cổng Rg, diode và zener bảo vệ cổngThayĐứt hoặc đổi giá trị sau sự cố
Nguồn cấp kích (biến áp xung, tụ, diode)Sửa hoặc thay linh kiệnSụt áp làm IGBT không tắt hẳn
Tụ DC busThay nếu phồng hoặc ESR caoTụ yếu tạo xung áp phá IGBT mới
Cầu chỉnh lưuThayĐo từng diode
Điện trở sạc, relay bypassThayTiếp điểm hay bị cháy hoặc dính
Cảm biến dòng (Hall, shunt)Kiểm tra, thay nếu lệchLỗi tạo ra báo OC giả
Brake chopper và điện trở hãmThay linh kiện hỏngĐo như một IGBT, điện trở hãm đo thông
Mạch in cháy (pad, đường mạch, via)Sửa, khôi phụcKhoét than, nối dây, phủ cách điện
Tản nhiệt, keo tản nhiệtLàm lạiVệ sinh, bôi keo mới, siết đúng lực

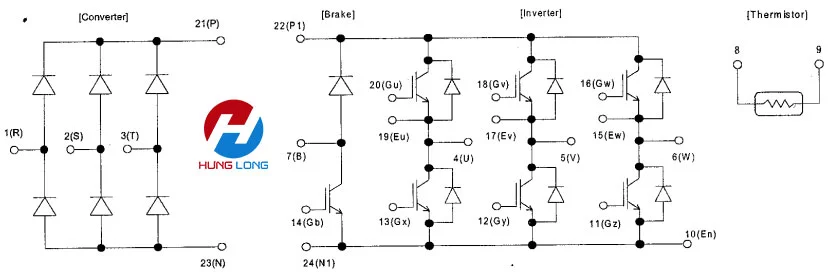

Sơ đồ mạch của khối công suất Fuji 7MBR25SA120
Sơ đồ mạch của khối công suất Fuji 7MBR25SA120

2. Nổ lan đến đâu khi sửa mạch công suất biến tần: 4 mức và vết cháy

Trước khi báo giá sửa mạch công suất biến tần, mình chia ca theo mức nổ lan. Cách chia này giúp khách quyết định sửa hay thay máy.

Mức nổ lanDấu hiệuPhạm vi sửaHướng quyết định
Mức 1Chỉ module hỏng, mạch kích còn nguyênThay moduleĐáng sửa, chi phí thấp
Mức 2Module và chuỗi kích của pha đó hỏngThay module, driver, Rg, zener cổngĐáng sửa
Mức 3Thêm chỉnh lưu, tụ bus, nguồn xung hỏngThay thêm nhiều khối công suấtCân nhắc theo tuổi máy và công suất
Mức 4Bo cháy than diện rộng, mạch in hỏng nặngKhoét than, thay bo hoặc thay máyTính kỹ giữa sửa và thay máy

Đọc vết cháy để đoán nguyên nhân

Vết cháy trên module cho gợi ý chứ không phải kết luận. Anh em dùng để biết cần kiểm tra thêm gì.

Vết trên moduleGợi ý nguyên nhânNên kiểm tra thêm
Vỏ nứt, gel văng, lủng chipDòng ngắn mạch hoặc quá dòng lớnMotor và cáp chạm, hai IGBT trên dưới dẫn cùng lúc, mất dead-time
Cháy sạm quanh chân, pad bongDòng lớn qua chân hoặc tiếp xúc kémMối hàn, vít bắt chân, đường mạch
Keo khô hoặc đổi màu dưới đế, quanh moduleNóng kéo dài, tản nhiệt kémQuạt, bụi, keo cũ, bề mặt tản
Vỏ nguyên vẹn nhưng đo rò hoặc VCE(sat) caoMỏi nhiệt chu kỳ, quá áp cổngLịch sử tải, nguồn kích, tĩnh điện
Cả 3 nhánh hoặc cả 6 IGBT cùng hỏngNguyên nhân chungNguồn kích, bo điều khiển, quá áp DC bus
Bên trong khối công suất với 6 cầu IGBT của biến tần

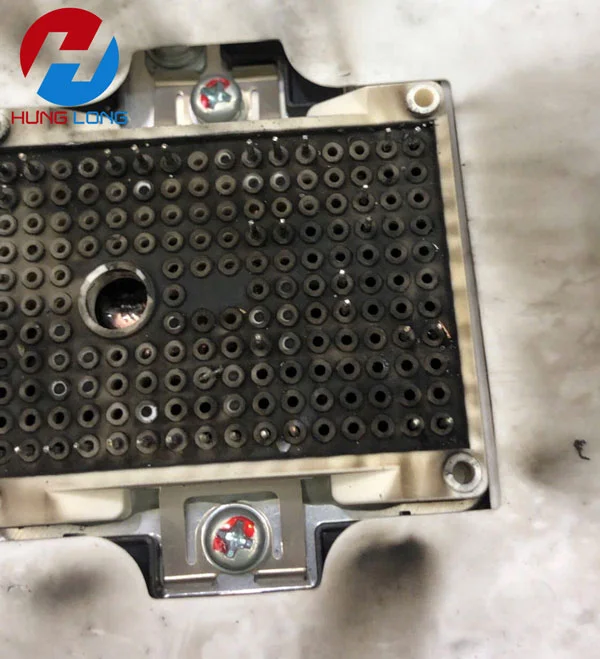

Tìm kiếm IGBT cháy đen bên trong khối công suất

3. Quy trình sửa mạch công suất biến tần sau cháy nổ

  1. Cắt nguồn và xả tụ DC bus. Cắt hoàn toàn nguồn, xả tụ bằng bóng đèn sợi đốt 220V mắc qua hai đầu P–N, xác nhận bằng vôn kế DC. Không xả bằng điện trở nhỏ: ở DC bus khoảng 540V, điện trở 1kΩ/10W chịu công suất ban đầu cỡ 290W nên sẽ cháy.
  2. Ngắt motor, đo cách điện motor và cáp. Tháo cáp motor khỏi biến tần trước khi đo, nếu không megohm kế sẽ phá khối công suất. Đo cách điện cuộn dây và cáp với đất, quay tay trục kiểm tra có bị kẹt cơ khí không. Trình tự đo nguội an toàn mình đã viết ở bài các bước kiểm tra lỗi biến tần.
  3. Ghi nhận hiện trường. Chụp ảnh vết cháy, vị trí dây và pha nghi hỏng trước khi lau chùi hoặc tháo. Ảnh này là bằng chứng để đoán nguyên nhân và đối chiếu khi lắp lại.
  4. Tháo module IGBT và bo kích. Nới vít bắt tản nhiệt đều các điểm, hút thiếc chân hàn, nhấc module ra nhẹ nhàng để không làm bong pad đồng. Tháo bo driver nếu cần kiểm tra riêng.
  5. Kiểm tra mức nổ lan. Đo từng khối trong chuỗi: cầu chỉnh lưu, tụ DC bus, 6 kênh driver, điện trở cổng, diode và zener cổng, cảm biến dòng, mạch sạc, brake chopper. Bảng kiểm tra ở mục 3.1.
  6. Xử lý than carbon và vệ sinh bo. Vùng bo bị cháy để lại lớp than dẫn điện. Lau cồn IPA là chưa đủ, phải cạo hoặc khoét bỏ phần vật liệu đã than hóa rồi đo điện trở giữa các đường mạch gần nhau.
  7. Khôi phục mạch in bị cháy. Nối lại pad và đường mạch bằng dây cách điện chịu áp, giữ đủ khoảng cách cách điện với các đường P, N, sau đó phủ vecni hoặc keo cách điện.
  8. Thay linh kiện hỏng quanh IGBT lỗi. Thay các linh kiện đã hỏng hoặc suy giảm quanh IGBT lỗi: driver, điện trở cổng, diode và zener cổng, nguồn kích, tụ. Lúc này chưa lắp module mới.
  9. Đo xung ở các chân kích pha trước khi đấu công suất. Cấp nguồn cho bo điều khiển và driver theo cách an toàn (nguồn riêng cho bo kích hoặc DC bus thấp áp có giới hạn), module công suất chưa đấu vào. Đo xung tại chân kích của từng pha bằng oscilloscope với đầu đo vi sai hoặc cách ly. Điều kiện chuẩn: xung cân đều giữa các pha về biên độ, độ rộng và khoảng chết. Pha nào lệch thì quay lại kiểm tra chuỗi kích của pha đó, chưa được đấu công suất.
  10. Lắp module mới đúng mã và siết đúng lực. Chỉ khi xung đã cân đều mới lắp module: vệ sinh mặt tản nhiệt, bôi keo mỏng đều, lắp đúng mã, siết vít nhiều bước theo lực khuyến cáo, hàn lại chân. Với module đắt tiền có thể chạy thử bằng module thử trước (mẹo ở mục 3.5).
  11. Đo lại, cấp nguồn thử có giới hạn và test tải. Đo lại tĩnh. Cấp nguồn qua bóng đèn hoặc biến áp cách ly, tăng điện áp từ từ, chưa nối motor. Sau đó chạy không tải, rồi có tải thật hoặc tải giả lập, theo dõi dòng và nhiệt tản.

3.1 Kiểm tra mức nổ lan: bảng đo từng khối

Các phép đo trong bảng này thực hiện bằng đồng hồ vạn năng theo cách mình hướng dẫn ở bài sử dụng đồng hồ vạn năng đo kiểm biến tần.

KhốiCách kiểm traDấu hiệu hỏng
Cầu chỉnh lưuThang diode từng diodeChập hoặc đứt, hai chiều đều thông hoặc đều hở
Tụ DC busĐo dung lượng và ESR (đồng hồ LCR/ESR)Phồng đỉnh, rỉ dịch, dung lượng tụt, ESR cao
Điện trở cổng RgĐo điện trở ngoài mạch, so 6 con với nhauLệch giá trị, đứt, cháy
Diode và zener cổngThang diodeChập hoặc đứt
Opto, IC driverKiểm tra nguồn cấp và chiều diode, so sánh các kênhMột kênh khác biệt so với các kênh còn lại
Cảm biến dòngĐo điện áp ngõ ra khi không có dòng, so các phaLệch bất thường: dễ gây OC giả
Trở sạc, relay bypassĐo điện trở, quan sát tiếp điểmĐứt, cháy, tiếp điểm dính
Brake chopperĐo như một IGBT, đo thông điện trở hãmChập hoặc đứt

Riêng tụ DC bus: nếu tụ đã phồng hoặc ESR cao thì phải thay trong cùng đợt sửa, cách chọn tụ và quy trình thay mình viết ở bài thay tụ điện trong biến tần.

3.2 Xử lý than carbon trên bo

Nhiều anh em lau cồn rồi lắp lại mà không biết bo vẫn rò. Nền bo bị cháy than hóa thành vật liệu dẫn điện, nên chỉ lau bề mặt là chưa đủ.

  • Cạo hoặc khoét bỏ phần vật liệu đã than hóa, không để lại lớp than dưới đường mạch.
  • Lau cồn IPA, để khô.
  • Đo điện trở giữa các đường mạch gần nhau và giữa mạch với đất. Phải hở hoàn toàn trước khi đi tiếp.

3.3 Khôi phục mạch in bị cháy

  • Nối lại pad và đường mạch bằng dây cách điện chịu áp, đúng tiết diện đường mạch cũ.
  • Với đường mang điện áp DC bus (P, N) phải giữ đủ khoảng cách cách điện với đường khác và với đất. DC bus ở mức vài trăm vôn nên khoét rộng quá hoặc kéo dây sát nhau là rủi ro.
  • Phủ vecni hoặc keo cách điện lên chỗ vá sau khi đã đo cách điện.

3.4 Đo xung ở các chân kích pha trước khi đấu công suất

Sau khi thay hết các linh kiện hỏng quanh IGBT lỗi, mình không lắp module vào ngay. Việc tiếp theo là đo xung ở các chân kích của từng pha. Chỉ khi xung đạt chuẩn mới tính đến chuyện đấu công suất vào.

Chỉ tiêu xung kíchĐiều kiện chuẩnNếu lệch
Cân đều giữa các phaBiên độ, độ rộng xung và khoảng chết (dead-time) của 3 pha giống nhauPha lệch: kiểm tra lại driver, Rg, nguồn kích của đúng pha đó
Mức bậtKhoảng +15V, theo thiết kế driverThấp hơn nhiều: nguồn kích yếu hoặc driver suy giảm
Mức tắtVề 0V hoặc âm theo thiết kếKhông về được mức tắt: IGBT dễ dẫn nhầm
Dạng xungVuông gọn, không nhiễu, không méoMéo, nhiễu: Rg, tụ nguồn kích hoặc mạch in còn rò
IGBT trên và dưới cùng nhánhKhông có lúc nào cả hai cùng ở mức bậtCó lúc trùng: nguy cơ chập nhánh ngay khi cấp công suất

An toàn khi đo: điểm E của IGBT phía trên là điểm nổi, không phải đất. Dùng đầu đo vi sai hoặc thiết bị đo cách ly, đừng kẹp đất của oscilloscope vào đó. Cách đo chi tiết xem bài oscilloscope trong sửa biến tần.

Module công suất biến tần Inovance bị cháy đen
Module công suất biến tần Inovance bị cháy đen

3.5 Mẹo giảm chi phí và rủi ro với module công suất đắt tiền

Module mới thường là khoản đắt nhất của ca sửa. Để giảm rủi ro khi chưa chắc mạch xung quanh đã sạch lỗi, mình tận dụng module cũ chỉ hỏng phần đầu vào (cầu chỉnh lưu) mà phần ngõ ra (inverter) vẫn còn tốt, đấu vào vị trí module để làm "module thử".

  • Đo tĩnh và thử kích các IGBT của module thử trước, chắc phần inverter còn dùng được.
  • Cấp DC bus thấp áp từ nguồn ngoài, nên phần chỉnh lưu hỏng không ảnh hưởng.
  • Chạy thử đầu ra: xung kích và dòng ra 3 pha. Nếu mạch xung quanh vẫn còn lỗi, module thử chịu rủi ro thay cho module mới.
  • Mạch đạt thì tháo module thử, lắp module mới, test lại rồi mới đóng máy trả khách.

Lưu ý: module thử chỉ dùng để chạy thử ở điện áp thấp, không bàn giao cho khách. Kết quả cuối cùng vẫn phải test với module thật và tải thật.

4. Tìm nguyên nhân gốc trước khi sửa mạch công suất biến tần

Không tìm nguyên nhân thì module mới chỉ là nạn nhân kế tiếp. Anh em kiểm tra tải trước, vì phần lớn ca nổ bắt nguồn từ ngoài khối công suất.

Nguyên nhân gốcCách kiểm traDấu hiệu
Motor chạm vỏ, cách điện kémMegohm kế sau khi ngắt khỏi biến tầnĐiện trở cách điện thấp hơn quy định của hãng motor hoặc nhà máy
Cáp motor chạm, ẩm, bị cắtKiểm tra cách điện, quan sát đầu cápCách điện suy giảm, cháy đầu cos
Kẹt cơ khí, quá tảiQuay tay trục, đo dòng không tảiTrục nặng, dòng không tải cao
Cảm biến dòng lỗiĐo ngõ ra khi không dòngBáo OC dù tải nhẹ
Tụ bus và nguồn kích yếuĐo dung lượng, ESR, điện áp kíchXung áp lớn hoặc kích không đủ
Bụi, ẩm, tản nhiệt tắcQuan sát, vệ sinhBáo OH trước khi nổ

An toàn khi đo cách điện: luôn tháo cáp motor ra khỏi biến tần trước khi dùng megohm kế. Điện áp thử của megohm kế đủ phá hỏng khối công suất nếu vẫn còn nối.

Các thói quen vận hành làm IGBT chết sớm (reset OC liên tục, tăng sóng mang, cáp dài không lọc) mình đã tổng hợp ở bài IGBT trong biến tần.

5. Chọn module thay thế khi sửa mạch công suất biến tần

Cách đọc mã và các thông số cần khớp (VCES, IC, VCE(sat), Qg, đóng gói) anh em xem ở bài nguyên lý IGBT trong biến tần. Riêng với ca nổ, mình lưu ý 3 điểm:

  • PIM: chỉnh lưu và inverter nằm chung một khối. Chỉnh lưu hỏng thì thay nguyên khối, và nếu chỉnh lưu còn tốt vẫn thường thay nguyên PIM vì đó là khối liền.
  • IPM: driver và bảo vệ nằm trong khối, cháy là thay nguyên khối, đồng thời phải kiểm tra bo điều khiển phía ngoài.
  • Mã gốc ngừng sản xuất: chọn tương đương theo datasheet, đúng thế hệ công nghệ, và chỉnh Rg khi cần. Bài nguyên lý có case thay IGBT khác đời ở KCN Yên Phong, chạy vài ngày nổ lại, chính vì bỏ qua điểm này.

6. Cấp nguồn thử và test tải sau khi sửa mạch công suất biến tần

  • Cấp nguồn qua bóng đèn sợi đốt mắc nối tiếp, hoặc qua biến áp cách ly kèm biến áp tự ngẫu. Tăng điện áp từ từ đến định mức, chưa nối motor.
  • Kiểm tra DC bus lên đúng giá trị và đo lại xung kích 3 pha khi đã có module (lần đầu đã đo ở mục 3.4). Muốn thử kích từng IGBT trước khi lắp, dùng bộ test kích (xem bài máy kiểm tra IGBT chuyên dụng).
  • Chạy không tải, sau đó có tải thật hoặc tải giả lập. Theo dõi dòng 3 pha và nhiệt tản trong ít nhất vài chục phút.

Dừng ngay khi: bóng đèn sáng chói không tắt, có mùi khét, DC bus không lên, hoặc máy báo lỗi ngay khi cấp nguồn.

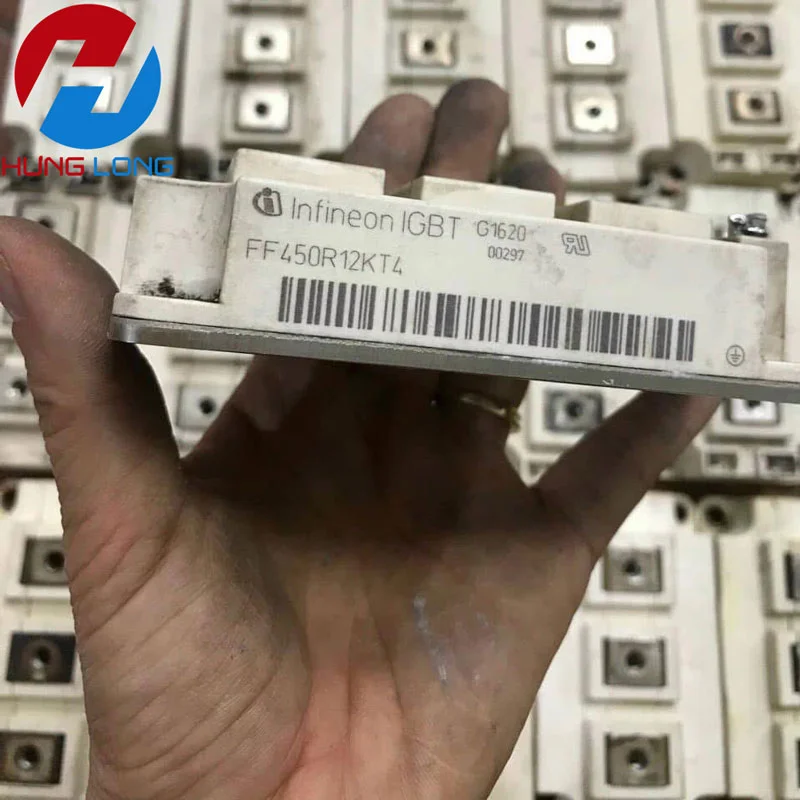

IGBT thương hiệu Infineon được bán tại HLAuto
Ảnh IGBT thương hiệu Infineon được bán tại HLAuto

7. Khi nào nên sửa mạch công suất biến tần, khi nào nên thay máy

Tiêu chíNghiêng về sửaNghiêng về thay máy
Mức nổ lanMức 1–2Mức 4, bo hỏng diện rộng
Tuổi máy và linh kiệnLinh kiện thay thế còn sẵnQuá cũ, linh kiện ngừng sản xuất
Công suấtLớn, giá máy mới caoNhỏ, giá máy mới thấp
Thời gian dừng máySửa nhanh hơn chờ máy mớiCó sẵn máy thay thế
Linh kiện đặc thùMã phổ biếnIPM hoặc mã hiếm, giá cao

HLAuto báo giá sau chẩn đoán, nêu rõ từng hạng mục, không phát sinh ẩn. Nếu máy không đáng sửa, bên mình tư vấn thay máy tương đương, kể cả biến tần KDE600 hoặc máy cũ đã qua kiểm định cho ngân sách hạn chế. Anh em xem thêm dịch vụ sửa biến tần của HLAuto để đối chiếu phạm vi xử lý.

8. Những việc hay bị bỏ qua khi sửa mạch công suất biến tần

Lưu ý quan trọng: siết chặt ốc công suất sau khi bôi keo, trước khi đóng điện đo đạc. Rất nhiều ca mình gặp, anh em thợ làm xong hết mà quên siết ốc, thế là mất cả tiền triệu. Ốc bắt module vào tản nhiệt lỏng thì nhiệt không truyền ra được, chip nóng cục bộ và nổ rất nhanh. Ốc đấu các cực công suất (P, N, U, V, W) lỏng thì tiếp xúc kém, sinh nhiệt và hồ quang tại điểm đấu. Trước khi cấp điện: siết lại ốc bắt module theo nhiều bước, đúng lực khuyến cáo, sau khi keo tản nhiệt đã ép đều, rồi kiểm tra lại toàn bộ ốc đấu công suất.

  • Đo cách điện lại sau khi khoét than hoặc vá mạch in.
  • Thay đồng bộ chuỗi kích của pha nổ, kể cả linh kiện đo chưa thấy hỏng.
  • Đo xung kích cân đều giữa các pha trước khi đấu công suất.
  • Thay tụ đã phồng hoặc ESR cao dù máy vẫn chạy được.
  • Kiểm tra khoảng cách cách điện của chỗ vá và phủ cách điện.
  • Chụp ảnh trước và sau, ghi lại linh kiện đã thay để làm hồ sơ bảo hành.

Đây cũng là các lỗi thợ hay mắc nhất khi thay IGBT: không tìm nguyên nhân gốc, thay mã khác đời cho "cùng dòng cùng áp", cấp nguồn thẳng để thử. Nguyên tắc chọn module đúng đời công nghệ mình phân tích kỹ ở bài IGBT trong biến tần, kèm case thực tế ở KCN Yên Phong.

Câu hỏi thường gặp về sửa mạch công suất biến tần

IGBT hỏng có sửa được không?

Không. Module IGBT là linh kiện bán dẫn đúc kín, chip bên trong hỏng thì chỉ thay nguyên module (hoặc thay con rời nếu là loại TO-247). Phần việc thật sự của thợ là khôi phục mạch xung quanh bị nổ lan: driver, mạch kích, tụ bus, mạch in cháy.

Hỏng một chip thì thay một con hay cả module?

Với module 2-in-1, 6-in-1 hoặc PIM, chip hỏng thường phải thay nguyên module vì không tách được từng chip. Con rời thay riêng từng con, nhưng nên thay đồng bộ cả chuỗi kích của pha đó nếu nghi vấn.

Thay module mới mà biến tần vẫn nổ lại thì do đâu?

Nguyên nhân gốc chưa được xử lý: chuỗi kích suy giảm, tụ bus yếu, motor hoặc cáp chạm, kẹt cơ khí, mạch in cháy còn rò. Anh em xem lại mục 4 (tìm nguyên nhân gốc) và mục 8 (việc hay bị bỏ qua) trong bài này.

Bo mạch bị cháy than có cứu được không?

Được nếu than hóa còn cục bộ: khoét bỏ phần bị than hóa, nối lại đường mạch bằng dây cách điện, đo cách điện lại rồi phủ lớp cách điện. Nếu cháy lan diện rộng hoặc hỏng nhiều lớp mạch thì nên cân nhắc thay bo hoặc thay máy.

Có nên mua biến tần mới thay vì sửa không?

Tùy mức nổ lan, tuổi máy, công suất và việc linh kiện còn thay thế được hay không. Ca nổ nhẹ ở máy công suất lớn thường đáng sửa. Ca bo cháy diện rộng ở máy nhỏ, cũ thì thay máy có thể kinh tế hơn. Cứ để bên mình chẩn đoán rồi báo rõ từng phương án.

Bảo hành sau khi sửa mạch công suất như thế nào?

HLAuto bàn giao kèm chứng từ bảo hành, thời hạn và điều kiện ghi rõ trong phiếu. Chi phí báo sau chẩn đoán, liệt kê từng hạng mục, anh em liên hệ hotline 0948.956.835 để được báo giá.
