Nguyên lý hoạt động của biến tần: Cách thức hoạt động và ứng dụng trong công nghiệp

Q: Nguyên lý hoạt động của biến tần là gì?

Biến tần hoạt động theo nguyên lý chuyển đổi điện xoay chiều (AC) đầu vào thành điện một chiều (DC) qua cầu chỉnh lưu, lọc phẳng bằng tụ DC bus, sau đó nghịch lưu trở lại thành AC có tần số và điện áp thay đổi được thông qua các IGBT điều chế độ rộng xung (PWM). Bằng cách thay đổi tần số đầu ra từ 0 đến 50Hz (hoặc cao hơn), biến tần điều khiển chính xác tốc độ quay của động cơ AC.

Tác giả Long Lê 13/06/2026 37 phút đọc

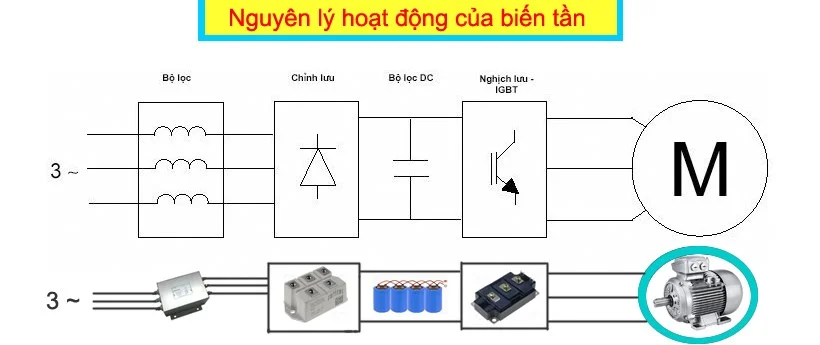

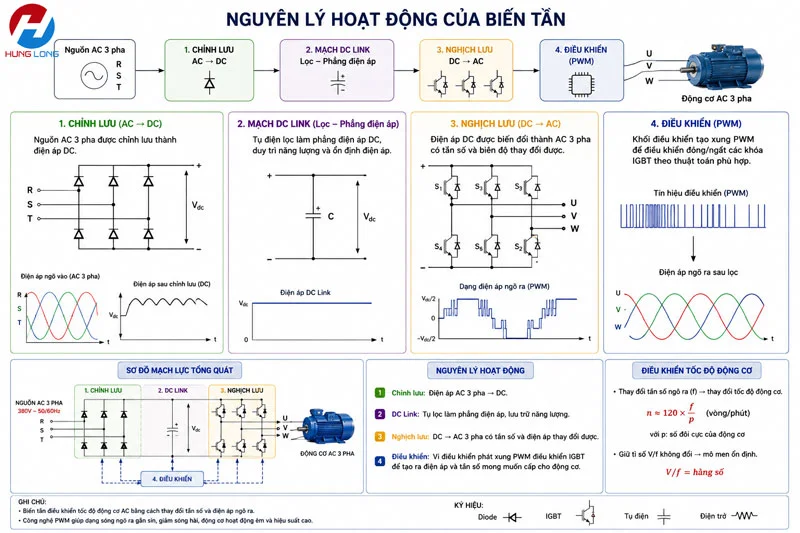

Nguyên lý hoạt động của biến tần dựa trên chuỗi chuyển đổi 4 bước: chỉnh lưu (AC 380V → DC ~510V thô qua diode cầu 3 pha), lọc DC Link (tụ điện san phẳng gợn sóng), nghịch lưu (6 IGBT tái tạo AC mới với tần số tùy chỉnh từ 0–400Hz) và điều khiển PWM (vi xử lý điều chế độ rộng xung để tổng hợp sóng sin). Tốc độ động cơ được kiểm soát theo công thức n ≈ 120 × f / p, mô-men duy trì ổn định nhờ giữ tỉ lệ V/f không đổi. Hiểu đúng nguyên lý này giúp kỹ thuật viên chẩn đoán nhanh lỗi OC, OV, UV và xác định đúng khối cần sửa, tiết kiệm thời gian xử lý sự cố đáng kể.

Mình — Long Lê, CEO HLAuto — trong hơn 15 năm làm nghề, đã nhận hàng nghìn ca biến tần hỏng. Và một điều mình nhận ra: phần lớn kỹ thuật viên chẩn đoán sai không phải vì thiếu kinh nghiệm, mà vì chưa hình dung rõ biến tần hoạt động theo chuỗi như thế nào.

Khi hiểu đúng nguyên lý hoạt động của biến tần — từ khối nào làm gì, đến tín hiệu ra/vào của từng khối — anh em sẽ biết ngay: lỗi OC (quá dòng) thường xuất phát từ IGBT mạch nghịch lưu, lỗi UV (điện áp thấp) hay chỉ vào tụ DC Link, lỗi không lên nguồn nằm ở mạch chỉnh lưu hoặc nguồn SMPS. Không cần đoán mò, không cần thay linh kiện theo kiểu thử may.

Bài này mình viết dành cho sinh viên tự động hóa, kỹ thuật viên mới vào nghề, và cả các anh em đã làm lâu nhưng muốn hệ thống lại kiến thức nền. Mình sẽ đi từng bước, có sơ đồ, có công thức, có ví dụ thực tế từ những ca mình đã xử lý tại các KCN Hà Nội và miền Bắc.

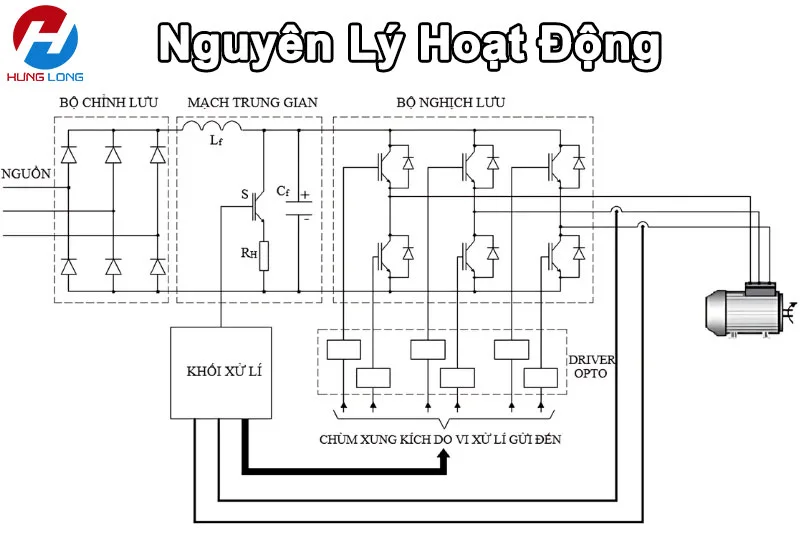

Nguyên lý hoạt động của biến tần

Hãy cùng tìm hiểu nguyên lý hoạt động của từng bước trong biến tần từ khi cấp nguồn điện xoay chiều AC vào cho đến khi nguồn điện ra để cung cấp cho motor.

Bấm từng bước để xem chi tiết

Bước 1

Chỉnh lưu

AC → DC

Bước 2

DC Link

Lọc & ổn định

Bước 3

Nghịch lưu

DC → AC

Bước 4

Điều khiển

PWM

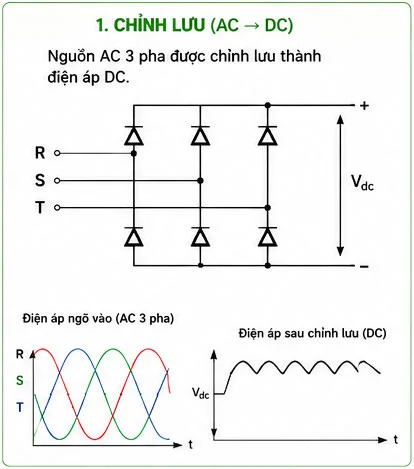

Bước 1 — Chỉnh lưu (Rectifier)

Biến điện xoay chiều AC thành điện một chiều DC thô

Điện lưới công nghiệp cung cấp cho biến tần là xoay chiều 3 pha, 380V / 50Hz — dòng điện liên tục đổi chiều, hình dạng sóng sin. Để điều khiển được tần số đầu ra, biến tần phải "làm lại" điện xoay chiều từ đầu — và bước đầu tiên là chuyển toàn bộ sang DC.

Mạch chỉnh lưu dùng 6 diode (hoặc thyristor SCR) ghép thành cầu 3 pha toàn sóng. Nguyên tắc hoạt động của diode rất đơn giản: chỉ cho dòng điện đi theo một chiều. Khi 6 diode phối hợp theo cấu hình cầu, chúng "bóc" nửa sóng âm lên phía dương, kết quả là điện áp DC thô — luôn dương, nhưng vẫn nhấp nhô theo nhịp lưới 50Hz (gọi là gợn sóng ripple).

Linh kiện chính

6 Diode / SCR

Đầu vào

380V AC, 50Hz

Đầu ra lý thuyết

~510V DC thô

Lưu ý chẩn đoán: Điện áp DC Bus lý thuyết = 1,35 × V_đầu_vào. Lưới 380V → DC ~513V. Nếu đo được thấp hơn nhiều (dưới 450V khi không tải) → nghi diode chỉnh lưu hỏng một nhánh hoặc mất một pha đầu vào.

Bước 2 — Mạch DC Link (Bộ lọc)

San phẳng gợn sóng, tạo nguồn DC ổn định tuyệt đối

DC thô từ bước 1 vẫn có gợn sóng (ripple) — điện áp nhấp nhô theo tần số lưới. Nếu đưa thẳng vào mạch nghịch lưu, các IGBT sẽ nhận nguồn không ổn định, đầu ra sẽ méo sóng, gây dao động tốc độ và tiếng ồn từ động cơ.

Mạch DC Link dùng tụ điện điện phân dung lượng lớn (thường hàng nghìn µF, điện áp 450–600V) kết hợp cuộn cảm DC. Nguyên lý hoạt động của tụ điện ở đây giống một "bình tích năng": khi điện áp DC cao hơn tụ → tụ nạp thêm; khi DC thấp hơn → tụ xả ra bù vào. Kết quả: điện áp bus DC phẳng gần như hoàn toàn.

DC Link còn có vai trò thứ hai ít người biết: lưu trữ năng lượng tái sinh. Khi động cơ hãm (ví dụ: thang máy đi xuống, máy ly tâm giảm tốc), năng lượng từ động cơ chạy ngược về bus DC, tụ hấp thụ năng lượng này. Nếu năng lượng quá lớn, điện áp bus DC tăng vọt → biến tần báo lỗi OV (overvoltage). Giải pháp là thêm mạch xả trở (braking resistor) để tiêu tán phần năng lượng dư.

Linh kiện chính

Tụ điện + cuộn cảm

Chức năng

Lọc ripple, ổn định V

Tuổi thọ tụ

~5–10 năm

Lưu ý an toàn: Tụ DC Link giữ điện áp cao (>400V) ngay cả sau khi tắt nguồn. Phải chờ ít nhất 5–10 phút sau khi ngắt điện trước khi chạm vào bên trong biến tần. Biến tần tốt sẽ có đèn LED báo tụ đã xả xong.

Bước 3 — Mạch nghịch lưu (Inverter)

Tái tạo điện xoay chiều với tần số và điện áp tùy chỉnh

Đây là bước cốt lõi nhất — nơi biến tần thực sự "biến" tần số. Mạch nghịch lưu dùng 6 IGBT (Insulated Gate Bipolar Transistor) ghép thành cầu 3 pha. Mỗi nhánh có 2 IGBT, tổng cộng 3 nhánh cho 3 pha U-V-W đầu ra.

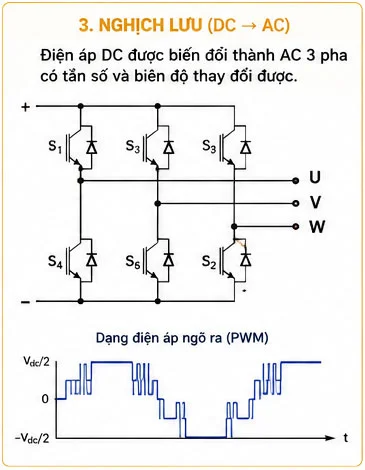

Khối nghịch lưu tạo ra dòng điện AC trong biến tần

IGBT hoạt động như công tắc điện tử tốc độ cực cao: đóng/ngắt hàng chục nghìn lần mỗi giây theo lệnh từ bộ vi xử lý. Bằng cách điều khiển thứ tự và thời điểm đóng/ngắt của 6 IGBT, mạch tạo ra dòng điện xoay chiều 3 pha hoàn toàn mới — nhưng tần số và điện áp do ta quyết định, không phụ thuộc lưới điện đầu vào.

Mối quan hệ tốc độ — tần số tuân theo công thức:

n ≈ 120 × f / p (vòng/phút) f = tần số đầu ra biến tần (Hz) | p = số cực động cơ (thường 2, 4, hoặc 6)
Ví dụ: động cơ 4 cực, biến tần đặt 30Hz → n ≈ 120×30/4 = 900 vòng/phút

Linh kiện

6 IGBT module

Tần số đầu ra

0,1 – 400 Hz

Điều khiển mô-men

Điều chỉnh điện áp V

Thực tế từ xưởng: IGBT hỏng là lỗi phổ biến nhất trong biến tần công suất ≥15kW. Dấu hiệu nhận biết: biến tần báo OC ngay khi chạy hoặc khi tải tăng, đo trực tiếp IGBT bằng VOM thang diode thấy C-E thông 2 chiều (chập). Thay module IGBT tương đương là đủ — không cần thay cả board công suất.

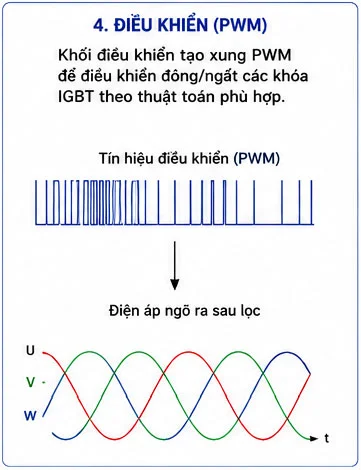

Bước 4 — Điều khiển PWM

Não bộ của biến tần — tổng hợp sóng sin từ chuỗi xung số

PWM (Pulse Width Modulation — Điều chế độ rộng xung) là kỹ thuật điều khiển các IGBT đóng/ngắt với độ rộng xung thay đổi liên tục theo hình dạng sóng sin. Bộ vi xử lý DSP trong biến tần tính toán và phát ra hàng chục nghìn lệnh đóng/ngắt mỗi giây (tần số mang PWM từ 2–16 kHz).

Nguyên tắc: xung rộng = điện áp trung bình cao; xung hẹp = điện áp trung bình thấp. Bằng cách thay đổi độ rộng xung theo đúng biên dạng sóng sin, điện áp trung bình ở đầu ra "vẽ" nên một sóng sin ảo mà cuộn dây động cơ nhận được và phản hồi như điện xoay chiều thực sự.

Tần số đầu ra: 30 Hz

Động cơ 4 cực tại 30Hz → tốc độ ≈ 900 vòng/phút

Pha U

Pha V

Pha W

Tần số 30Hz — mật độ xung vừa, tốc độ trung bình ~900 vòng/phút

Biến tần còn giữ tỉ lệ V/f = hằng số trong toàn dải tốc độ (trừ vùng suy yếu từ thông trên tần số định mức). Điều này đảm bảo mô-men động cơ không đổi khi thay đổi tốc độ — quan trọng đối với các ứng dụng như băng tải, máy nén khí, máy đùn nhựa.

V / f = hằng số Ví dụ: động cơ 380V / 50Hz → tỉ số V/f = 7,6 V/Hz
Khi đặt f = 25Hz → biến tần tự điều chỉnh V đầu ra = 25 × 7,6 = 190V

Tần số mang PWM

2 – 16 kHz

Bộ xử lý

DSP / MCU

Quy luật

V/f = const

Tổng kết chuỗi AC → DC → AC

Nhìn tổng thể, biến tần thực hiện một chuỗi chuyển đổi liên tục. Hiểu rõ vai trò từng khối giúp anh em khoanh vùng lỗi nhanh hơn rất nhiều:

#	Khối chức năng	Chuyển đổi	Linh kiện chính
1	Chỉnh lưu Rectifier — cầu diode 3 pha	AC 380V → DC ~510V thô	Diode / SCR thyristor
2	DC Link Bộ lọc bus DC	DC thô → DC phẳng ổn định	Tụ điện + cuộn cảm
3	Nghịch lưu Inverter — cầu IGBT 3 pha	DC → AC 3 pha, f điều chỉnh	6 IGBT module
4	Điều khiển PWM DSP + mạch driver gate	Lệnh số → đóng/ngắt IGBT	DSP, FPGA, driver IC

Hệ thống bảo vệ tích hợp trong biến tần

Ngoài 4 khối chức năng chính, biến tần còn tích hợp một hệ thống bảo vệ thông minh, liên tục giám sát các thông số vận hành. Khi phát hiện bất thường, biến tần tự ngắt và hiển thị mã lỗi để hỗ trợ chẩn đoán:

Mã lỗi	Tên đầy đủ	Nguyên nhân thường gặp	Hướng xử lý
OC	Over Current — quá dòng	IGBT hỏng, tải đột ngột, tăng tốc quá nhanh	Kiểm tra IGBT, tăng thời gian gia tốc
OV	Over Voltage — quá áp DC bus	Hãm đột ngột, điện lưới vào cao, không có braking resistor	Tăng thời gian giảm tốc, thêm điện trở xả
UV	Under Voltage — thấp áp DC bus	Tụ DC Link yếu, mất pha vào, điện lưới yếu	Đo điện áp DC bus, kiểm tra tụ và diode chỉnh lưu
OH	Over Heat — quá nhiệt	Quạt làm mát hỏng, bụi bít tản nhiệt, nhiệt độ môi trường cao	Vệ sinh tản nhiệt, kiểm tra quạt làm mát
OL	Over Load — quá tải	Tải cơ quá lớn, kẹt cơ học, thông số motor sai	Kiểm tra cơ cấu truyền động, hiệu chỉnh thông số
PO / PH	Phase Loss — mất pha vào	Đứt cầu chì một pha, tiếp điểm contactor hỏng	Đo điện áp 3 pha đầu vào, kiểm tra cầu chì

Hướng dẫn kiểm tra từng khối biến tần bằng VOM

Đo điện áp đầu vào AC

Dùng VOM thang AC đo giữa R-S, S-T, R-T tại đầu vào biến tần. Phải đồng đều trong khoảng 360–415V. Lệch >5% giữa các cặp → nghi mất pha hoặc lưới điện yếu.

Đo điện áp DC Bus

Dùng VOM thang DC đo giữa (+) và (−) của bus DC. Chuẩn: V_dc ≈ 1,35 × V_ac. Lưới 380V → DC ≈ 510V. Thấp hơn 450V khi không tải → mạch chỉnh lưu hoặc tụ DC Link có vấn đề.

Kiểm tra tụ điện DC Link

Ngắt nguồn, chờ 5–10 phút. Dùng VOM thang điện trở đo 2 chân tụ: tụ tốt sẽ lên từ từ về ∞; tụ chập thì gần 0Ω; tụ đứt thì không lên gì. Kiểm tra bằng mắt: đỉnh phồng hoặc rỉ điện môi = hỏng.

Kiểm tra IGBT module

Tắt nguồn, xả tụ xong. VOM thang diode đo C→E thuận phải dẫn (thể hiện diode body); C→E ngược không dẫn; C→E dẫn cả 2 chiều → IGBT chập, cần thay module.

Kiểm tra điện áp đầu ra AC

Chạy biến tần tần số thấp (15–20Hz), không tải hoặc tải nhẹ. Đo U-V, V-W, U-W tại đầu ra. Phải đối xứng 3 pha và tỉ lệ với tần số đặt. Mất một pha → IGBT hoặc driver gate lỗi.

Câu hỏi thường gặp

Nguyên lý hoạt động của biến tần là gì tóm tắt trong 1 câu?

Biến tần chuyển điện xoay chiều (AC) đầu vào thành điện một chiều (DC) qua mạch chỉnh lưu, lọc phẳng qua DC Link, rồi dùng 6 IGBT nghịch lưu tạo lại AC mới với tần số và điện áp tùy chỉnh thông qua kỹ thuật điều chế độ rộng xung (PWM) — từ đó điều khiển chính xác tốc độ và mô-men của động cơ.

IGBT trong biến tần có vai trò gì và khi nào thì hỏng?

IGBT là công tắc điện tử công suất cao trong mạch nghịch lưu. 6 IGBT đóng/ngắt theo lệnh PWM để tạo ra điện xoay chiều 3 pha đầu ra. IGBT hỏng thường do: quá dòng đột ngột (ngắn mạch tải), quá nhiệt kéo dài (quạt làm mát hỏng, bụi bít), xung điện áp cao từ lưới, hoặc đơn giản là tuổi thọ đã hết sau 8–12 năm vận hành liên tục. Dấu hiệu nhận biết: biến tần báo OC ngay khi start, đo VOM thang diode thấy C-E thông 2 chiều.

Tại sao biến tần lại tiết kiệm điện so với điều khiển van tiết lưu?

Với bơm và quạt ly tâm, công suất tỉ lệ lũy thừa 3 với tốc độ (quy tắc đồng dạng). Điều khiển van tiết lưu: động cơ vẫn chạy full tốc, năng lượng dư bị tổn thất qua ma sát van. Điều khiển biến tần: giảm tốc độ động cơ 20% → công suất tiêu thụ giảm ~49% (0,8³ ≈ 0,51). Ngoài ra, biến tần còn giúp khởi động mềm, tránh dòng khởi động lớn gây sụt áp và hại tụ bù.

PWM tần số cao hay thấp thì tốt hơn?

Mỗi mức có ưu/nhược khác nhau. Tần số PWM cao (8–16 kHz): sóng sin đầu ra mịn hơn, động cơ ít tiếng ồn hơn, phù hợp môi trường đòi hỏi yên tĩnh. Nhược điểm: IGBT đóng/ngắt nhiều lần hơn → tỏa nhiệt nhiều hơn → biến tần nóng hơn, cần giảm tải. Tần số PWM thấp (2–4 kHz): biến tần chạy mát hơn, phù hợp môi trường nóng hoặc tải nặng, nhưng động cơ có thể phát ra tiếng ù. Trong thực tế, mình hay để mặc định của nhà sản xuất (thường 4–6 kHz) trừ khi có yêu cầu cụ thể.

Tụ điện DC Link bị hỏng có biểu hiện như thế nào?

Tụ xuống cấp gây ra: biến tần báo UV (undervoltage) đặc biệt khi tải nặng hoặc khởi động; điện áp DC bus dao động nhiều khi đo bằng VOM; biến tần bảo vệ ngắt đột ngột dù điện vào ổn định; trong trường hợp nặng tụ phồng đỉnh, rò điện môi hoặc nổ nhỏ. Tụ DC Link thường bắt đầu xuống cấp sau 5–7 năm vận hành liên tục, đặc biệt trong môi trường nhiệt độ cao hoặc nhiều xung điện áp từ lưới.

Biến tần bảo vệ động cơ khỏi những sự cố nào?

Biến tần tích hợp nhiều bảo vệ: quá dòng (OC) ngắt khi dòng ra vượt ngưỡng; quá áp (OV) và thấp áp (UV) theo dõi bus DC; quá nhiệt (OH) qua cảm biến nhiệt độ module; mất pha (PO) phát hiện mất một trong 3 pha vào; quá tải điện tử (OL) theo dõi tích phân nhiệt của động cơ theo thời gian. Đặc biệt bảo vệ OL giúp tránh tình trạng motor bị quá nhiệt kéo dài — điều mà relay nhiệt thông thường đôi khi phản ứng chậm hơn.

Khi nào cần liên hệ thợ sửa thay vì tự xử lý?

Nên liên hệ chuyên gia (HLAuto: 0948.956.835) khi: biến tần báo lỗi liên tục sau khi reset; có mùi cháy, khói hoặc tiếng nổ; điện áp DC bus bất thường sau khi đã kiểm tra nguồn vào; IGBT đo được chập hoặc đứt; biến tần không lên nguồn dù điện vào đủ. Trong những trường hợp này, tự sửa mà không có thiết bị và kinh nghiệm có thể gây hỏng thêm linh kiện board điều khiển, chi phí sửa sẽ tăng gấp đôi.

Công thức tính tốc độ động cơ khi thay đổi tần số biến tần?

Tốc độ đồng bộ: n = 120 × f / p (vòng/phút), trong đó f là tần số đầu ra biến tần (Hz) và p là số cực của động cơ. Tốc độ thực có hệ số trượt ~3–5% so với đồng bộ. Ví dụ thực tế: động cơ 4 cực (thường gặp nhất) — tại 50Hz chạy ~1460 vpm; tại 30Hz chạy ~880 vpm; tại 15Hz chạy ~440 vpm. Biến tần đồng thời điều chỉnh điện áp theo V/f để mô-men duy trì ổn định ở mọi tốc độ.

Kết luận

Tóm lại, nguyên lý hoạt động của biến tần là chuỗi 4 bước liên kết chặt chẽ: chỉnh lưu tạo DC thô → DC Link lọc phẳng → nghịch lưu IGBT tái tạo AC tần số tùy chỉnh → PWM điều chế chính xác đầu ra. Đây không phải thiết bị "hộp đen" phức tạp như nhiều người nghĩ — khi đã hiểu rõ cấu trúc, anh em sẽ thấy việc chẩn đoán lỗi chỉ là bài toán truy vết ngược từ triệu chứng về đúng khối bị lỗi.

Mình hy vọng bài này giúp anh em sinh viên tự động hóa, kỹ thuật viên mới và cả những anh em đã làm lâu năm có thêm một góc nhìn hệ thống hơn về thiết bị mà chúng ta làm việc mỗi ngày. Nếu còn câu hỏi hoặc đang gặp ca biến tần khó, anh em cứ liên hệ mình qua HLAuto — mình luôn sẵn sàng trao đổi. Nắm chắc nguyên lý hoạt động của biến tần là nền tảng để làm nghề bền và đúng kỹ thuật.
