Linh kiện quan trọng của biến tần gồm 12 nhóm chính — cầu chỉnh lưu, tụ DC bus, IGBT, gate driver, board điều khiển… Mỗi nhóm hỏng theo một kiểu riêng và gây ra một nhóm lỗi riêng; ca sửa đi nhanh hay mò mẫm nhiều ngày khác nhau ở chỗ có đọc đúng linh kiện nào đang hỏng hay không. Bài này đi đúng trình tự đó cho từng nhóm: vị trí, thông số chuẩn, lỗi liên quan, cách đo kiểm và ngưỡng phải thay thế.

 Bài này nằm trong nhóm kiến thức nguyên lý và cấu tạo biến tần; muốn nhìn biến tần ở mức khối chức năng trước, xem bài cấu tạo biến tần; riêng IGBT đã có bài chuyên sâu.

1. Sơ đồ 12 linh kiện biến tần

Trước khi vào từng linh kiện, anh em nhìn nhanh sơ đồ này để biết điện đi qua những đâu. Công suất đi từ lưới qua lọc EMC, cuộn kháng, chỉnh lưu, sạc mềm, tụ DC rồi đến IGBT ra motor. Nguồn xung, board điều khiển, gate driver và cảm biến lo phần điều khiển, còn quạt lo làm mát. Bảng bên dưới cho biết linh kiện nào hay hỏng và nên xử lý ở mức nào.

Sơ đồ 12 linh kiện quan trọng của biến tần
Sơ đồ 12 linh kiện quan trọng của biến tần
#Linh kiệnMức độ hỏngXử lý
1Cầu chỉnh lưuTrung bìnhThợ có tay nghề
2Mạch sạc mềm (pre-charge)Trung bìnhThợ có tay nghề
3Tụ DC linkRất hay gặpTự quan sát, thợ thay
4IGBTRất hay gặpMang đi xưởng
5Nguồn xung (SMPS)Hay gặpMang đi xưởng
6Gate driverHay gặpMang đi xưởng
7Board điều khiểnÍtMang đi xưởng
8Cảm biến dòng, áp, nhiệtTrung bìnhThợ có tay nghề
9Quạt và heatsinkRất hay gặpTự làm
10Bộ lọc EMCÍtTự đo cơ bản
11Cuộn kháng AC/DCÍtTự đo cơ bản
12Điện trở xả, mạch thắngHay gặpTự đo cơ bản

2. An toàn trước khi đo linh kiện biến tần

Xả tụ DC bus trước khi chạm vào bất kỳ linh kiện biến tần nào. Cắt nguồn, chờ đèn CHARGE tắt, rồi nối một bóng đèn 220V vào cực P/N để xả. Sau đó đo lại bằng volt kế DC cho đến khi về gần 0V. Đừng chỉ tin đèn báo, tụ vẫn có thể còn điện.

Dụng cụ cần có: đồng hồ vạn năng có thang diode, máy đo LCR/ESR, đồng hồ megohm, oscilloscope. Tháo dây motor trước khi đo nhóm công suất.

3. Chi tiết từng linh kiện biến tần



3.1 Cầu chỉnh lưu (diode/thyristor)

Vị trí và nhiệm vụNgay sau ngõ vào R, S, T, thường là module 6 diode (1 pha: 4 diode) gắn heatsink, ra P/N. Đổi AC thành DC.
Thông sốDòng định mức ≥ dòng biến tần. Điện áp ngược của module thường 1600V với lớp 380V.
Lỗi liên quanNổ cầu chì hoặc nhảy CB khi cấp nguồn, không lên nguồn, DC bus thấp kèm UV, mất pha.
Cách đoThang diode: R/S/T sang P và N ra khoảng 0,4–0,6V một chiều, OL chiều ngược. Hiện 0V là chập, OL hai chiều là đứt.
Bảo trìKhông thay định kỳ. Vệ sinh heatsink cùng đợt bảo trì. Lưới hay mất pha, sét đánh thì kiểm tra sớm.

Kinh nghiệm: Cầu chỉnh lưu thì anh em có đồng hồ vạn năng là tự đo được, còn tháo ra để thay thì nên nhờ thợ có tay nghề. Chỉnh lưu chết thì kiểm tra luôn IGBT, kẻo thay xong lại nổ tiếp.

3.2 Mạch sạc mềm (điện trở pre-charge và relay bypass)

Vị trí và nhiệm vụTrên đường DC+ sau chỉnh lưu: điện trở công suất song song relay, contactor hoặc thyristor. Hạn chế dòng xung khi nạp tụ, nạp xong thì relay đóng bypass.
Thông sốĐiện trở từ vài Ω đến vài trăm Ω, theo nhãn trên thân. Cuộn relay theo board (thường 12V hoặc 24V).
Lỗi liên quanLỗi sạc tụ, UV ngay khi cấp nguồn, relay đóng nhả liên tục, điện trở cháy đen, khởi động lúc được lúc không.
Cách đoĐo điện trở khi nguội và so với nhãn. Kiểm tra tiếp điểm relay thông khi cấp lệnh, tiếp điểm rỗ hoặc dính thì thay.
Bảo trìKiểm tra mỗi đợt bảo trì năm. Thiết bị hay đóng cắt nguồn thì relay mòn nhanh hơn.

Kinh nghiệm: Anh em tự đo điện trở sạc mềm và nghe relay đóng nhả được. Phần tháo hàn để thay relay hoặc điện trở thì nên để thợ có tay nghề làm.

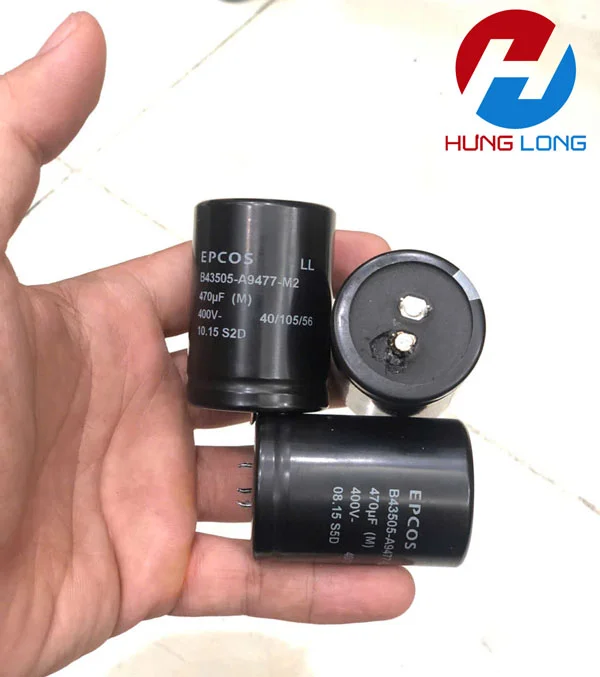

3.3 Tụ DC link

Vị trí và nhiệm vụGiữa chỉnh lưu và IGBT, là cụm tụ hóa trụ lớn. Lọc phẳng điện áp DC và dự trữ năng lượng cho IGBT.
Thông sốDC bus khoảng 540V (lớp 380V) hoặc 310V (lớp 220V). Lớp 380V thường hai tụ nối tiếp, mỗi tụ 400–450V, có điện trở cân bằng. Khi thay chọn tụ 105°C, ESR thấp, dòng ripple không thấp hơn tụ cũ.
Lỗi liên quanOV, UV, reset ngẫu nhiên, khởi động chập chờn, tụ phồng đỉnh hoặc rỉ dầu, cụm tụ nóng bất thường.
Cách đoSau khi xả, đo điện dung bằng LCR: giảm trên 20% so với nhãn thì thay. ESR tăng gấp đôi trở lên thì thay. Lúc chạy, soi ripple DC bus bằng oscilloscope.
Bảo trìNhiệt độ tăng 10°C thì tuổi thọ tụ giảm khoảng một nửa. Thay chủ động khoảng 5–7 năm, môi trường nóng và bụi thì sớm hơn, tham chiếu manual của hãng. Biến tần để kho trên một năm cần cấp điện từ từ trước khi chạy tải.

Kinh nghiệm: Anh em tự quan sát tụ phồng, rỉ dầu được. Phần đo ESR và hàn thay tụ thì nên để thợ có tay nghề làm.

Không tận dụng lại tụ đã phồng nhẹ. Chạy tải nặng là nguy cơ nổ rất cao.

Khi đã quyết định thay tụ, xem tiếp quy trình tại bài hướng dẫn thay thế tụ điện trong biến tần.

3.4 IGBT – linh kiện biến tần quan trọng nhất

Vị trí và nhiệm vụModule gắn trên heatsink, ra U, V, W, gồm 6 IGBT (thêm 1 IGBT thắng nếu có chopper). Băm xung PWM để đổi DC thành AC tần số thay đổi.
Thông sốVces 1200V cho lớp 380V, 600V cho lớp 220V. Dòng Ic không thấp hơn module cũ, đúng kiểu chân.
Lỗi liên quanOC, SC, ground fault ngay khi chạy, nổ cầu chì hoặc nhảy CB, vết cháy trên board, quá nhiệt.
Cách đoTháo dây motor. Thang diode: U/V/W với P và N ra khoảng 0,3–0,5V một chiều, OL chiều kia. Hiện 0V là chập CE. G–E phải là OL. Đo tĩnh chỉ bắt được IGBT hỏng cứng, IGBT yếu cần kiểm tra có tải.
Bảo trìKhông thay định kỳ. Vệ sinh heatsink, kiểm tra quạt, thay keo tản nhiệt mới mỗi khi tháo module.

Kinh nghiệm: IGBT nên mang đến xưởng chuyên, vì phải kiểm tra cả gate driver và thử có tải. Thay IGBT mà không kiểm tra gate driver thì gần như chắc chắn nổ lại.

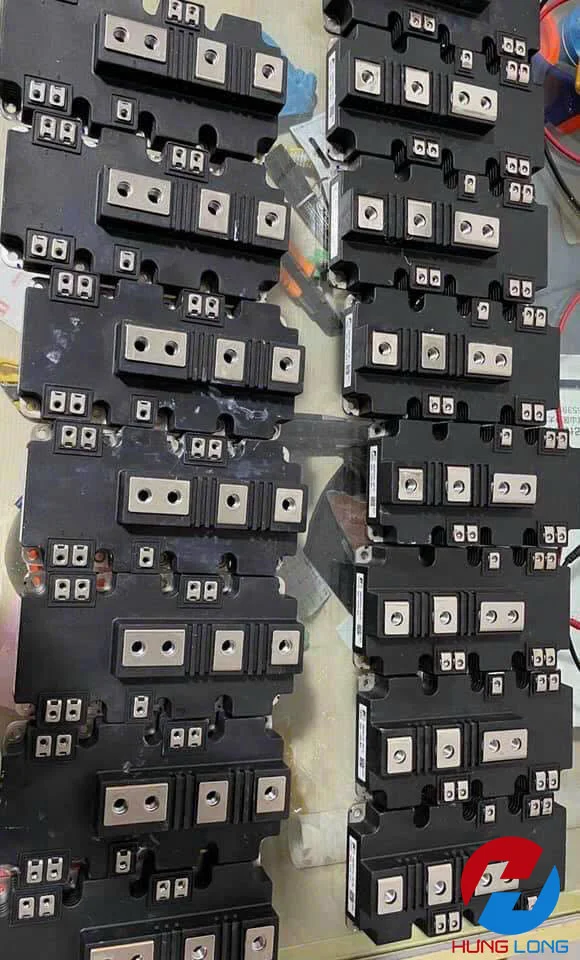

Module IGBT bên trong biến tần
Module IGBT — linh kiện công suất hay hỏng nhất trong biến tần

3.5 Nguồn xung (SMPS)

Vị trí và nhiệm vụBoard nguồn hoặc khu nguồn trên board điều khiển, lấy điện từ DC bus qua biến áp xung. Cấp nguồn cho điều khiển, driver, quạt, relay.
Thông sốCác rail thường là 5V, ±15V, 24V (tùy hãng). Ngõ vào là DC bus.
Lỗi liên quanKhông lên màn hình, màn hình chớp, tự reset, relay nhả. Nguyên nhân hay gặp: tụ lọc phồng, điện trở khởi động đứt, MOSFET hoặc IC nguồn chết.
Cách đoĐo từng rail bằng volt kế, soi ripple bằng oscilloscope, đo ESR tụ nguồn. Cấp thử cần nguồn ngoài và bóng đèn nối tiếp, chỉ nên để thợ làm.
Bảo trìQuan sát tụ nguồn mỗi đợt bảo trì. Thay tụ nguồn cùng lúc với tụ DC.

Kinh nghiệm: Anh em chỉ nên quan sát tụ nguồn bằng mắt. Đo và sửa nguồn xung thì nên mang đến xưởng chuyên, vì làm việc ngay cạnh điện áp DC bus cao.

3.6 Mạch kích IGBT (gate driver)

Vị trí và nhiệm vụBoard kích sát module IGBT, có 6 kênh với opto hoặc IC driver. Khuếch đại xung PWM để đóng ngắt IGBT và bảo vệ quá dòng.
Thông sốĐiện áp kích đóng thường +15V, ngắt bằng mức âm vài volt (tùy thiết kế). Điện trở gate và zener bảo vệ theo board.
Lỗi liên quanOC hoặc SC ngay khi chạy, IGBT nổ lặp lại, mất một pha ngõ ra, motor rung kêu.
Cách đoĐo nguồn cấp từng kênh, điện trở gate, zener và opto ở thang diode. Soi xung PWM bằng oscilloscope.
Bảo trìThay cùng IGBT nếu nghi ngờ. Giữ board khô và sạch bụi.
Mạch điều khiển bị cháy, hỏng IC Drive
Mạch điều khiển bị cháy, hỏng IC Drive

Kinh nghiệm: Gate driver nên mang đến xưởng chuyên, vì phải soi xung PWM bằng oscilloscope và thường phải kiểm tra cùng lúc với IGBT.

3.7 Board điều khiển (MCU/DSP và EEPROM)

Vị trí và nhiệm vụBoard phía trên, có CPU, bộ nhớ, cổng I/O, RS485. Xử lý lệnh, tạo PWM, bảo vệ, báo lỗi, truyền thông.
Thông sốĐiện áp logic 3,3V hoặc 5V, tham số cài đặt và firmware theo hãng.
Lỗi liên quanKhông khởi động, treo logo, EEPROM error, I/O không nhận, mất truyền thông Modbus, sai tần số ngõ ra.
Cách đoKiểm tra các rail logic, thử reset về mặc định và nạp lại tham số. Một số lỗi mất cấu hình sửa được bằng nạp lại firmware, không cần thay board.
Bảo trìSao lưu tham số trước mỗi đợt bảo trì (việc này anh em tự làm được). Chống bụi ẩm, đấu đất và dùng cáp bọc để giảm nhiễu.

Kinh nghiệm: Anh em tự sao lưu tham số được. Còn kiểm tra và sửa board điều khiển thì nên mang đến xưởng chuyên.

3.8 Cảm biến dòng, điện áp, nhiệt độ

Vị trí và nhiệm vụCảm biến Hall hoặc CT trên đường U, V, W (hoặc shunt), mạch chia áp đo DC bus, NTC gắn heatsink hoặc module. Gửi dòng, áp, nhiệt về CPU.
Thông sốCảm biến Hall không tải cho điện áp offset cố định theo mạch. NTC thường 10 kΩ ở 25°C, tra manual từng hãng.
Lỗi liên quanBáo OC, OV, OH liên tục dù không tải, dòng hiển thị lệch pha, trip OH khi máy còn nguội.
Cách đoĐo điện áp ngõ ra Hall khi không tải: ba pha phải đều nhau. Đo điện trở NTC ở nhiệt độ phòng, so với bảng hãng. Kiểm tra điện trở chia áp.
Bảo trìKhông có chu kỳ thay. Kiểm tra khi lỗi OC hoặc OH lặp lại mà tải bình thường.

Kinh nghiệm: Anh em đã quen đo thì tự đo offset Hall và điện trở NTC được. Nếu chưa quen thì nhờ thợ có tay nghề.

3.9 Quạt tản nhiệt và heatsink

Vị trí và nhiệm vụGắn dưới hoặc trên cùng heatsink, nhiều dòng có thêm quạt riêng cho cụm tụ. Giữ nhiệt độ IGBT và tụ ở mức an toàn.
Thông sốĐiện áp 12V, 24V DC hoặc 220V AC tùy model. Đúng kích thước, lưu lượng và giắc cắm.
Lỗi liên quanOH, báo lỗi quạt, quạt kêu hoặc quay chậm. Quạt chết kéo theo hỏng tụ và IGBT.
Cách đoQuay tay kiểm tra ổ bi, đo điện áp cấp lúc biến tần chạy, đo điện trở cuộn dây.
Bảo trìVệ sinh 1–3 tháng nếu môi trường bụi, 6 tháng nếu sạch. Thay chủ động 3–5 năm. Tủ có quạt lọc thì thay lưới lọc định kỳ.

Kinh nghiệm: Quạt và heatsink anh em tự vệ sinh, kiểm tra và thay được. Đây là việc nên làm đều đặn nhất.

3.10 Bộ lọc EMC

Vị trí và nhiệm vụỞ đầu vào AC trước cầu chỉnh lưu, gồm cuộn chống nhiễu, tụ X/Y và varistor. Một số dòng lắp sẵn, một số phải lắp ngoài. Giảm nhiễu phát ngược lưới.
Thông sốDòng định mức (A) không thấp hơn biến tần, cấp lọc theo hãng (C1–C3).
Lỗi liên quanVỏ giật nhẹ, nhảy ELCB, nhiễu PLC hoặc HMI gần đó, varistor hoặc tụ nổ.
Cách đoĐo thông mạch cuộn, kiểm tra varistor có cháy, đo điện trở PE với L/N phải ở mức cao.
Bảo trìKiểm tra nối đất mỗi năm. Khi đo cách điện bằng megohm phải gỡ jumper EMC và varistor trước, không thì hỏng linh kiện.

Kinh nghiệm: Anh em tự đo thông mạch cơ bản được. Nhớ gỡ jumper EMC trước khi đo cách điện bằng megohm.

3.11 Cuộn kháng AC/DC

Vị trí và nhiệm vụAC reactor ở đầu vào (hoặc đầu ra), DC choke nối giữa cực P1 và P+ ở nhiều dòng. Giảm sóng hài, hạn chế dòng đỉnh, bảo vệ chỉnh lưu và tụ.
Thông sốAC reactor thường 3–5% trở kháng, dòng định mức theo biến tần. DC choke theo mH/A của hãng.
Lỗi liên quanCuộn nóng, kêu rè, khét, cháy cách điện. Với một số hãng, DC choke đứt hoặc thiếu jumper P1–P+ làm biến tần không lên DC bus.
Cách đoĐo thông mạch cuộn, điện trở rất nhỏ. Đo cách điện cuộn với lõi bằng megohm. Kiểm tra siết đầu cốt.
Bảo trìSiết đầu cốt và chụp nhiệt hàng năm. Lưới yếu, nhiều sóng hài thì nên lắp thêm.

Kinh nghiệm: Anh em tự đo thông mạch, kiểm tra nhiệt và siết đầu cốt cuộn kháng được.

3.12 Điện trở xả và mạch thắng (brake chopper)

Vị trí và nhiệm vụĐiện trở ngoài nối cực B1/B2 hoặc P/PB (công suất nhỏ thì lắp trong). IGBT thắng nằm trong module hoặc board. Tiêu tán năng lượng khi motor hãm.
Thông sốTrị số Ω và công suất W theo bảng hãng, không thấp hơn Ω tối thiểu. Chopper thường bật khi DC bus lên khoảng 650–700V (lớp 380V, tùy hãng).
Lỗi liên quanOV khi giảm tốc, điện trở nóng đỏ hoặc cháy, điện trở nóng liên tục khi IGBT thắng chập.
Cách đoNgắt điện trở, đo Ω khi nguội so với nhãn. Đo DC bus lúc giảm tốc: không được chạm ngưỡng OV. IGBT thắng đo ở thang diode.
Bảo trìSiết cốt, kiểm tra nhiệt độ vỏ, vệ sinh bụi. Thay khi trị số lệch rõ so với nhãn.

Kinh nghiệm: Anh em tự đo điện trở xả được. Phần IGBT thắng thì nên nhờ thợ có tay nghề kiểm tra.

Lắp điện trở sai trị số có thể cháy hoặc không xả đủ năng lượng.

4. Tra ngược: triệu chứng nghi linh kiện biến tần nào

Mã lỗi mỗi hãng gọi khác nhau, bảng này dùng tên chung. Chi tiết theo hãng xem các bài sửa biến tần.

Triệu chứngNghi theo thứ tự
Không lên nguồn, nổ cầu chìChỉnh lưu (3.1) → IGBT (3.4) → nguồn xung (3.5)
UV ngay khi cấp nguồnMạch sạc mềm (3.2) → tụ DC (3.3) → chỉnh lưu (3.1)
OV khi giảm tốcĐiện trở xả (3.12) → tụ DC (3.3) → tham số thời gian giảm tốc
OC hoặc SC ngay khi chạyIGBT (3.4) → gate driver (3.6) → dây motor và tải
OC, OV báo liên tục dù không tảiCảm biến (3.8) → board điều khiển (3.7)
OH dù tải nhẹQuạt và heatsink (3.9) → NTC (3.8) → keo tản nhiệt
Không lên màn hình, tự resetNguồn xung (3.5) → tụ DC (3.3) → board điều khiển (3.7)
Nhiễu PLC, giật vỏ, nhảy ELCBBộ lọc EMC (3.10) → nối đất

5. Quy trình kiểm tra linh kiện biến tần theo thứ tự

  1. An toàn: cắt nguồn, xả tụ bằng bóng đèn, đo lại bằng volt kế DC.
  2. Quan sát: vết cháy, tụ phồng, bụi, quạt. Ghi lại mã lỗi.
  3. Chỉnh lưu và sạc mềm: thang diode và điện trở nguội.
  4. Tụ DC: điện dung và ESR.
  5. IGBT và gate driver: tháo dây motor rồi mới đo.
  6. Nguồn xung, cảm biến, quạt: đo rail, đo offset, chạy thử.
Nhớ nguyên tắc này: sau khi nổ cầu chì, không cấp nguồn lại ngay. Tìm ra nguyên nhân gốc trước, nếu không biến tần sẽ nổ lần hai.

6. Lịch bảo trì linh kiện biến tần

Chu kỳViệc làm
1–3 tháng (môi trường bụi)Vệ sinh quạt, heatsink, lưới lọc tủ.
6 thángVệ sinh tổng thể, kiểm tra quạt quay, đo nhiệt vỏ.
1 nămSiết đầu cốt, kiểm tra relay sạc mềm, điện trở xả, cuộn kháng, tụ phồng, sao lưu tham số.
3–5 nămThay chủ động quạt, đo lại điện dung và ESR tụ DC.
5–7 nămCân nhắc thay tụ DC và tụ nguồn xung theo điều kiện nhiệt độ và manual hãng.

Phần chu kỳ thay thế định kỳ được đào sâu tại bài kiểm tra và thay thế linh kiện hao mòn định kỳ trong biến tần.

Case thực tế: Danfoss 15kW báo AL-046 — đọc mã lỗi ra đúng nhóm linh kiện

Một khách tại Hà Nội mang tới xưởng chiếc Danfoss 15kW đang chạy thì dừng, màn hình báo AL-046 — Gate drive Voltage Fault. Đây là ca mà bản đồ linh kiện phát huy tác dụng ngay từ đầu: AL-046 chỉ thẳng vào nhóm gate driver & opto cách ly (mục 3.6), không phải mò từ khối nguồn hay khối công suất.

Kiểm tra theo đúng khuôn của bài — vị trí, thông số, cách đo: điện áp lái cấp cho IGBT không đạt, nằm ở mạch gate driver. Xưởng xử lý mạch gate driver, kiểm tra lại xung lái trước khi cho chạy tải; máy chạy ổn định trở lại. Ca này xử lý xong trong ngày, chi phí khoảng 4 triệu.

Bài học: với các lỗi có mã rõ ràng, việc đầu tiên không phải tháo tung máy mà là tra mã lỗi vào đúng nhóm linh kiện — bảng tra ngược ở mục 4 giúp rút ngắn đường kiểm tra. Đọc đúng nhóm thì đường kiểm tra ngắn đi rất nhiều.

8. Tổng kết: linh kiện biến tần nào tự kiểm tra, nào mang đi thợ

MứcLinh kiệnViệc làm được
Anh em tự làm đượcQuạt, heatsink, điện trở xả, cuộn kháng, EMC (đo cơ bản), tụ DC (quan sát)Vệ sinh, quan sát, đo thông mạch và điện trở
Nên nhờ thợ có tay nghềChỉnh lưu, sạc mềm, cảm biến, thay tụ DCĐo thang diode, đo LCR/ESR, hàn thay linh kiện rời
Nên mang đến xưởng chuyênIGBT, gate driver, nguồn xung, board điều khiểnCần oscilloscope, kiểm tra có tải, nạp firmware

Dừng tự sửa và mang máy đi khi: nổ cầu chì lần thứ hai, có mùi khét, thấy vết cháy trên board, hoặc IGBT đo ra chập. Lúc đó mỗi lần thử cấp nguồn là thêm một lần rủi ro.

9. Câu hỏi thường gặp về linh kiện biến tần

Linh kiện biến tần nào hỏng nhiều nhất?

Theo kinh nghiệm của HLAuto, tụ DC link, quạt tản nhiệt và nguồn xung là nhóm hao mòn theo thời gian. IGBT là linh kiện hỏng nhiều nhất khi có sự cố đột ngột như quá dòng, chập tải hoặc quá nhiệt.

Có tự thay tụ DC được không?

Được nếu anh em có tay nghề hàn, xả tụ an toàn và có máy đo LCR/ESR. Lắp sai điện áp, sai cực hoặc dùng tụ kém chất lượng có thể gây nổ tụ. Với board mật độ linh kiện dày, nên mang đến thợ chuyên.

Vì sao thay IGBT xong lại nổ tiếp?

Thường do nguyên nhân gốc chưa được xử lý: gate driver hoặc điện trở gate hỏng, quạt và tản nhiệt kém, tải hoặc dây motor chập. Phải kiểm tra các điểm này trước khi cấp nguồn lại.

Bao lâu nên thay quạt biến tần?

Thay chủ động khoảng 3–5 năm, hoặc ngay khi quạt kêu, quay chậm. Môi trường bụi và nóng thì thay sớm hơn.

Có nên dùng linh kiện tháo máy để thay không?

Không khuyến khích. Chất lượng linh kiện tháo máy không rõ, dễ gây hỏng lan. Nên dùng linh kiện chính hãng hoặc tương đương từ các thương hiệu uy tín như Infineon, Fuji, Semikron, Nichicon, EPCOS.

Biến tần của anh em đang báo lỗi? Gửi mã lỗi và ảnh chụp bên trong cho bên mình, kỹ sư sẽ khoanh vùng giúp.

Gọi ngay: 0948.956.835

Hiểu đúng từng linh kiện biến tần là cách nhanh nhất để sửa đúng và giảm thời gian dừng máy.
