Cấu tạo biến tần theo 6 khối: chức năng từng khối và triệu chứng khi khối hỏng

Tác giả Long Lê 26/10/2026 30 phút đọc

Cấu tạo biến tần gồm 6 khối chức năng nối tiếp theo đường đi của dòng điện: lọc EMI đầu vào, chỉnh lưu, trung gian DC (DC link), nghịch lưu IGBT, mạch điều khiển và mạch phụ trợ. Bốn khối đầu nằm trên đường điện lực — điện AC 3 pha 380V được chỉnh lưu thành DC khoảng 513V, làm phẳng qua tụ DC bus rồi băm lại thành AC 3 pha có tần số và điện áp thay đổi được để chạy động cơ; khối điều khiển ra lệnh cho 6 IGBT và giám sát dòng, áp, nhiệt; khối phụ trợ lo làm mát, hãm và bảo vệ. Điểm mà thợ sửa cần nhất ở bài này: mỗi khối khi yếu hoặc hỏng đều để lại triệu chứng riêng đọc được từ bên ngoài — nhìn cấu tạo là khoanh được khối nghi ngờ trước khi cầm đến đồng hồ.

Mình nhận biến tần hỏng gần như mỗi ngày, và thói quen đầu tiên khi mở nắp máy là đi theo đường điện: từ đầu vào R-S-T, qua cầu chỉnh lưu, qua cụm tụ DC bus, tới IGBT rồi ra U-V-W. Phần tổng quan nằm ở trang nguyên lý và cấu tạo biến tần; chi tiết thông số, cách đo và thay thế từng linh kiện được tách riêng ở bài các linh kiện quan trọng trong biến tần.

Cấu tạo biến tần theo 6 khối

Nét đỏ liền: đường điện lực, chạy trái sang phải từ lưới tới động cơ.
Nét xanh đứt: tín hiệu điều khiển. Khối 5 nối tới cả bốn khối công suất để đo và ra lệnh.
Khối 6 không nằm trên đường điện chính, chỉ hỗ trợ: làm mát, hãm năng lượng, bảo vệ.

Khối	Tên	Vai trò một câu	Linh kiện chính
1	Lọc EMI	Lọc nhiễu hai chiều, bảo vệ linh kiện	Cuộn cảm, tụ lọc, nối PE
2	Chỉnh lưu	AC 3 pha → DC (≈ 513V với lưới 380V)	Cầu 6 diode
3	DC-link	Làm phẳng, lưu năng lượng, ổn định áp	Tụ DC bus, cuộn kháng DC
4	Nghịch lưu	DC → AC 3 pha đổi được tần số và điện áp	6 IGBT + 6 diode ngược
5	Điều khiển	Ra lệnh PWM, nhận tín hiệu, giám sát bảo vệ	MCU/DSP, driver, nguồn phụ, cảm biến
6	Phụ trợ	Làm mát, hãm năng lượng, bảo vệ ngắn mạch	Quạt, brake unit + điện trở xả, cầu chì

Điện đổi dạng 4 lần trên đường đi

Đây là lý do cấu tạo biến tần phải chia thành từng khối: mỗi khối biến điện sang một dạng khác. Bốn ô dưới là dạng sóng nếu anh em đo bằng oscilloscope tại đầu ra của từng khối.

Sơ đồ biến đổi dòng điện khi đi qua biến tần

Khối công suất — đường đi của điện

Đi theo nét đỏ trên sơ đồ, từ trái sang phải. Mỗi khối mình ghi theo ba ý: gồm gì, làm gì, hỏng thì biến tần có biểu hiện ra sao. Chuỗi biến đổi điện qua bốn khối này được giải thích sâu ở bài nguyên lý hoạt động của biến tần.

1 Mạch lọc đầu vào (EMI Filter)

Gồm: Cuộn cảm nối tiếp trên ba pha R-S-T, cụm tụ lọc nối chéo pha và nối về PE (đất).
Làm gì: Chặn nhiễu cao tần do biến tần sinh ra lan ngược lên lưới, đồng thời bảo vệ board bên trong khỏi nhiễu từ lưới.
Hỏng thì: Tụ lọc chập có thể làm nổ cầu chì hoặc nhảy aptomat ngay khi cấp nguồn. Lọc kém thì nhiễu sang cảm biến, PLC, tín hiệu analog.

Kinh nghiệm của mình: Tụ nối PE tạo dòng rò xuống đất. Đấu nhiều biến tần chung một aptomat chống giật hay bị nhảy oan. Nhiều hãng có vít hoặc jumper EMC để cắt, anh em đọc manual trước khi tháo. Dòng nhỏ có thể tích hợp sẵn bộ lọc, dòng lớn thường lắp lọc ngoài. Chi tiết về tụ lọc và cuộn cảm xem ở bài các linh kiện quan trọng trong biến tần.

2 Mạch chỉnh lưu (Rectifier)

Gồm: Cầu 6 diode (3 nhánh) hoặc module cầu chỉnh lưu. Hai đầu ra là P(+) và N(−) của DC bus.
Làm gì: Đổi AC 3 pha thành DC. Với lưới 380V, DC trung bình khoảng 1,35 × 380V ≈ 513V.
Hỏng thì: Một diode chập làm cháy cầu chì hoặc nhảy aptomat. Một diode hở làm mất cân bằng pha, DC bus thấp, gợn nhiều, hay báo UV hoặc mất pha.

Kinh nghiệm của mình: P(+) và N(−) là hai điểm đo quan trọng nhất trong biến tần: một lần đo là biết nguồn vào và cầu chỉnh lưu có ổn không. Ngoài ra, lúc bật nguồn tụ rỗng giống như ngắn mạch, nên nhiều máy có điện trở nạp sớm kèm relay bypass hoặc dùng cầu bán điều khiển (diode + thyristor). Cụm này không vẽ trên sơ đồ nhưng hay hỏng ở máy công suất lớn. Cách đo cầu diode chi tiết xem ở bài các linh kiện quan trọng trong biến tần.

3 Mạch trung gian DC (DC Link)

Gồm: Tụ điện phân DC bus (thường ghép nhiều tụ, có điện trở cân bằng), cuộn kháng DC tùy chọn.
Làm gì: Làm phẳng điện áp sau chỉnh lưu, lưu trữ năng lượng cấp cho IGBT, giảm sóng hài. Khi động cơ hãm, năng lượng trả về cũng dồn vào đây.
Hỏng thì: Tụ khô, phồng hoặc rỉ dịch làm điện áp bus tụt và gợn mạnh: biến tần báo UV, OV hoặc tự reset khi tải nặng. Tụ nổ thì thường kéo theo hỏng nguồn phụ.

Kinh nghiệm của mình: Tụ là linh kiện lão hóa theo nhiệt độ và thời gian chạy. Nhiều hãng khuyến cáo thay khi dung lượng còn dưới khoảng 85% định mức. Đây cũng là khối giữ điện nguy hiểm lâu nhất sau khi ngắt nguồn. Cách đo dung lượng tụ và tiêu chí thay tụ xem ở bài các linh kiện quan trọng trong biến tần.

4 Mạch nghịch lưu (Inverter)

Gồm: 6 IGBT chia 3 nhánh, mỗi IGBT ghép một diode ngược; ba điểm giữa nhánh nối ra U, V, W tới động cơ.
Làm gì: Đóng cắt IGBT hàng nghìn lần mỗi giây theo xung PWM để tạo AC 3 pha có tần số và điện áp thay đổi được. Đó là cách biến tần điều khiển tốc độ và moment.
Hỏng thì: Hỏng IGBT hoặc driver thường báo OC ngay khi bấm Run, báo lỗi IGBT, hoặc cháy nổ module. Cháy cuộn dây động cơ hoặc chập đầu ra cũng kéo IGBT chết theo.

Kinh nghiệm của mình: Không bao giờ cấp nguồn vào cực U-V-W. Với dòng nhỏ, 6 IGBT và driver thường gói trong một module IPM. Bước thay module ít khi là bước cuối: mình luôn kiểm tra driver, điện trở cổng và động cơ trước, nếu không máy mới thay xong sẽ chết lại. Cách kiểm tra IGBT chi tiết xem ở bài các linh kiện quan trọng trong biến tần; riêng nguyên lý và vai trò của IGBT xem thêm bài nguyên lý, vai trò và ứng dụng IGBT trong biến tần.

An toàn điện: tụ DC bus giữ điện áp nguy hiểm tới tính mạng sau khi ngắt nguồn. Xả tụ bằng bóng đèn đấu vào hai cực P(+) và N(−), rồi dùng đồng hồ đo DC xác nhận điện áp về gần 0V trước khi sửa chữa. Đừng dựa vào việc màn hình đã tắt. Không bao giờ cấp nguồn vào cực U-V-W.

Khối thứ 5 — Khối điều khiển

5 Control Board

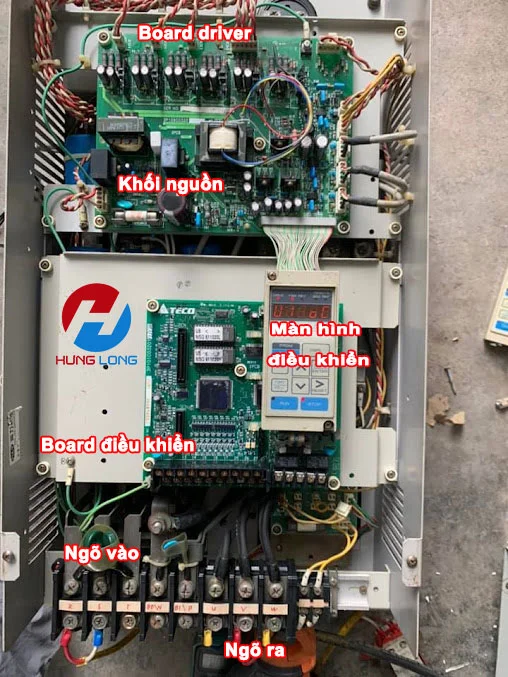

Trong cấu tạo biến tần, mọi đường nét xanh đứt trên sơ đồ đều xuất phát từ đây. Board này nhận lệnh từ người vận hành hoặc PLC, tính toán, rồi điều khiển 6 IGBT; đồng thời đọc cảm biến để tự bảo vệ. Bảy cụm bên trong:

Cụm	Chức năng	Hỏng thì thấy
Nguồn nuôi phụ (SMPS)	AC-DC / DC-DC, thường lấy từ DC bus, cấp điện cho toàn bộ board	Màn hình tắt, không lên nguồn dù nguồn vào đủ
Vi xử lý (MCU / DSP)	Chạy thuật toán điều khiển (V/f, vector), tạo tín hiệu PWM, xử lý bảo vệ	Lỗi bộ nhớ, tham số tự đổi, treo, báo lỗi không rõ nguyên nhân
Mạch driver IGBT	Khuếch đại và cách ly xung PWM (opto hoặc biến áp xung) để đóng mở 6 IGBT	OC ngay khi Run, một pha ra lệch, IGBT chết lặp lại
Mạch nhận tín hiệu vào	Analog 0–10V, 4–20mA; digital DI, xung; truyền thông RS485/Modbus, Profibus, CANopen	Không nhận lệnh Run hoặc tần số từ PLC, biến trở
Giám sát và bảo vệ	Theo dõi quá dòng (OC), quá áp (OV), thấp áp (UV), quá nhiệt (OH), mất pha, chạm đất	Báo lỗi sai hoặc không báo khi sự cố thật
Cảm biến	Cảm biến dòng điện, điện áp DC bus, nhiệt độ (IGBT, heatsink)	Dòng hiển thị lệch, rung giật, OC hoặc OH ảo
Bàn phím và hiển thị	Cài tham số, ra lệnh Run/Stop, đọc lỗi và reset	Phím liệt, mất hiển thị, đứt cáp ribbon

Kinh nghiệm của mình: nguồn phụ và driver là hai cụm hỏng nhiều nhất trên board. Nếu máy đã thay IGBT mà vẫn nổ lại thì mình quay sang kiểm tra driver trước tiên, vì driver hỏng sẽ đóng cắt sai và giết IGBT mới.

Khối thứ 6 — Khối phụ trợ: nguồn, tản nhiệt, giao tiếp người dùng

6 Làm mát, hãm, bảo vệ

Quạt làm mát: tản nhiệt cho IGBT và tụ. Quạt yếu hoặc kẹt bụi làm nhiệt tăng, biến tần báo OH và tụ lão hóa nhanh hơn.
Mạch hãm (Brake Unit) và điện trở xả: khi động cơ giảm tốc nhanh, năng lượng trả về làm DC bus tăng. IGBT hãm sẽ đóng để xả bớt qua điện trở. Dòng nhỏ thường tích hợp sẵn transistor hãm, dòng lớn dùng bộ hãm ngoài. Không có hoặc điện trở xả hỏng thì dễ báo OV khi dừng.
Mạch bảo vệ và cầu chì: cắt khi ngắn mạch. Cầu chì đứt là hệ quả, nên đừng chỉ thay cầu chì mà không tìm nguyên nhân.

Khi một khối hỏng thì biến tần báo gì?

Bảng này đối chiếu triệu chứng với cấu tạo biến tần như một hướng khoanh vùng ban đầu, chưa phải kết luận. Cùng một mã lỗi có thể đến từ nhiều khối, nên vẫn cần đo để xác nhận.

Triệu chứng	Khối nghi ngờ	Việc kiểm tra đầu tiên
Màn hình tắt, không lên nguồn	Khối 6 (cầu chì), khối 2, nguồn phụ ở khối 5	Đo nguồn vào, cầu chì, cầu chỉnh lưu, điện áp P–N
Báo OV khi giảm tốc	Khối 3 và mạch hãm ở khối 6	Kiểm tra điện trở xả, brake unit, tụ DC bus, thời gian giảm tốc
Báo UV hoặc tự reset khi tải nặng	Khối 3, khối 2, nguồn vào	Đo điện áp vào 3 pha, đo DC bus lúc chạy tải, đo dung lượng tụ
Báo OC ngay khi bấm Run	Khối 4 và driver ở khối 5	Ngắt động cơ rồi thử, đo IGBT, kiểm tra cách điện động cơ
Báo OH, chạy một lúc thì dừng	Khối 6 (quạt), cảm biến nhiệt ở khối 5	Vệ sinh bụi, kiểm tra quạt, heatsink, nhiệt độ tủ
Nhảy aptomat chống giật	Khối 1 (tụ nối PE), cáp động cơ	Kiểm tra vít EMC, dòng rò, cách điện cáp
Không nhận lệnh từ PLC hoặc biến trở	Mạch nhận tín hiệu ở khối 5, tham số	Kiểm tra chế độ nguồn lệnh, dây tín hiệu, cổng RS485

Quy trình kiểm tra nhanh khi nghi hỏng một khối

Quy trình 6 bước dựa trên cấu tạo biến tần mà mình dùng để khoanh vùng trước khi quyết định sửa hay thay. Chỉ làm khi anh em có kinh nghiệm điện.

Ngắt nguồn, xả tụ và đo xác nhận. Cắt aptomat đầu vào. Xả tụ bằng cách đấu một bóng đèn sợi đốt 220V vào hai cực P(+) và N(−) cho tới khi bóng tắt hẳn, rồi dùng đồng hồ thang DC đo lại giữa P(+) và N(−). Chỉ thao tác tiếp khi điện áp về gần 0V.
Quan sát bằng mắt. Tháo vỏ, tìm tụ DC bus phồng hoặc rỉ dịch, vết cháy, mùi khét, đầu nối đen, bụi dày ở quạt và heatsink. Bước này khoanh được khối 3 và khối 6.
Đo cầu chỉnh lưu (khối 2). Đặt đồng hồ thang diode, đo từ R, S, T tới P và N. Mỗi nhánh phải thông một chiều (khoảng 0,4–0,7V), chiều ngược lại không thông. Đo ra 0Ω ở cả hai chiều là diode chập.
Đo cụm IGBT đầu ra (khối 4). Tháo dây động cơ trước. Đo từ U, V, W tới P và N tương tự bước 3, so sánh ba pha với nhau. Pha nào lệch khác hai pha còn lại là nghi ngờ hỏng.
Cấp nguồn không tải và đọc kết quả. Nếu bước 2–4 đều ổn, cấp nguồn khi chưa đấu động cơ. Quan sát màn hình, nghe quạt, đo DC bus (380V phải quanh 513V và ổn định), đọc mã lỗi và lịch sử lỗi. DC bus thấp hoặc dao động là dấu hiệu của khối 2 hoặc khối 3.
Thử cân pha đầu ra bằng 3 bóng đèn. Nếu bước 5 ổn, ngắt nguồn và xả tụ lại, rồi đấu ba bóng đèn sợi đốt 220V hình sao (3 dây) vào U, V, W thay cho động cơ. Cấp nguồn, chạy ở tần số thấp rồi tăng dần: ba bóng phải sáng đều nhau. Một bóng tối hoặc sáng lệch là dấu hiệu lệch pha ở nghịch lưu hoặc driver.

Đèn thử 3 bóng: kiểm tra cân pha đầu ra

Mỗi bóng chịu khoảng 220V khi đấu sao trên lưới 380V, nên bóng 220V là phù hợp. Cách đấu này dùng thay tải động cơ để xem đầu ra có cân pha không mà chưa phải mạo hiểm động cơ thật. Ba bóng sáng đều là tín hiệu tốt; lệch thì quay lại kiểm tra khối 4 và driver ở khối 5. Anh em nên tìm hiểu kỹ cách đấu và chọn công suất bóng trước khi làm, và chỉ đấu dây khi đã ngắt nguồn, xả tụ.

Case thực tế: biến tần báo UV dù điện lưới vẫn đủ

INVT 4kW báo UV, khách tại Hà Nội

Một khách hàng ở Hà Nội dùng biến tần INVT 4kW, bản vào 1 pha 220V chế điện cho xưởng nhỏ. Máy báo lỗi UV (thấp áp DC bus) dù đo điện lưới đầu vào vẫn đủ — đúng tình huống trong bảng triệu chứng ở trên: UV trỏ về khối 3 DC link hoặc khối 2 chỉnh lưu.

Đi theo đúng thứ tự khoanh vùng: điện vào đủ nên loại khối 1 và lưới; đo cầu chỉnh lưu không chập, không hở — loại khối 2. Mở máy kiểm tra khối DC link: khối tụ DC gồm 4 tụ 560µF, cả 4 tụ đều đã phồng — tụ khô điện môi, dung lượng thực tế không còn giữ nổi điện áp bus khi có tải nên máy báo UV.

Tụ đã phồng thì không cần đo lại nữa — thay cả 4 tụ 560µF mới, đúng điện áp làm việc. Sau khi thay, máy chạy tải bình thường, hết báo UV. Tổng chi phí sửa khoảng 1 triệu đồng.

Bài học: báo UV đừng vội kết luận lưới yếu hay máy "hỏng nặng". Cứ đối chiếu bảng triệu chứng rồi đi theo đường điện — rất nhiều ca UV chỉ nằm ở một khối, và ở ca này là 4 con tụ.

Bảo trì theo đúng khối

Hạng mục	Tần suất	Mục đích
Vệ sinh bụi, kiểm tra quạt và heatsink	3–6 tháng/lần	Khối 6: giữ nhiệt thấp, kéo dài tuổi thọ tụ
Kiểm tra tụ DC bus (ngoại quan, dung lượng)	6–12 tháng/lần	Khối 3: phát hiện tụ yếu trước khi báo lỗi
Siết lại đầu nối công suất	6 tháng/lần	Khối 1, 2, 4: tránh đánh lửa, tiếp xúc kém
Xem lịch sử lỗi	Hàng tuần hoặc hàng tháng	Khối 5: lỗi lặp lại là dấu hiệu báo sớm

Dấu hiệu tụ DC bus đang yếu thường là khởi động chậm, tải nặng thì báo lỗi áp hoặc biến tần reset ngẫu nhiên. Bắt được ở giai đoạn này, chi phí xử lý thường nhẹ hơn nhiều so với để tụ nổ kéo theo nguồn phụ và IGBT. Chi tiết cách đo và thay từng linh kiện hao mòn xem ở bài các linh kiện quan trọng trong biến tần.

Câu hỏi thường gặp

Biến tần gồm mấy khối chính?

Biến tần gồm 6 khối chính: (1) lọc đầu vào EMI, (2) chỉnh lưu, (3) trung gian DC (DC-link), (4) nghịch lưu IGBT, (5) mạch điều khiển và (6) mạch phụ trợ (quạt, mạch hãm, bảo vệ). Bốn khối đầu nằm trên đường điện lực, khối 5 điều khiển và giám sát, khối 6 hỗ trợ. Một số tài liệu gộp khối lọc EMI vào khối chỉnh lưu hoặc tách khối phụ trợ theo cách khác nên có thể đếm khác — bài này thống nhất cách đếm 6 khối theo đường đi của dòng điện.

Vì sao biến tần 380V có điện áp DC bus khoảng 513V?

Cầu chỉnh lưu 3 pha cho điện áp DC trung bình khoảng 1,35 lần điện áp dây, tức 1,35 × 380V ≈ 513V. Khi không tải, tụ nạp về gần đỉnh sóng (≈ 1,414 × 380V ≈ 537V). Với biến tần 1 pha 220V, DC bus khoảng 310V.

Biến tần 1 pha 220V khác biến tần 3 pha ở khối nào?

Khác ở khối chỉnh lưu: đầu vào 1 pha dùng cầu 4 diode thay vì 6 diode. Khối nghịch lưu vẫn là 6 IGBT và vẫn ra 3 pha U-V-W, nên động cơ vẫn là động cơ 3 pha loại 220V.

Cuộn kháng DC và điện trở xả có bắt buộc không?

Không bắt buộc ở mọi hệ thống. Cuộn kháng DC là tùy chọn, giúp giảm sóng hài và bảo vệ tụ. Điện trở xả cần khi tải có quán tính lớn hoặc phải giảm tốc nhanh, vì năng lượng hãm làm điện áp DC bus tăng và dễ báo lỗi quá áp (OV).

Linh kiện nào trong biến tần hỏng nhiều nhất?

Theo kinh nghiệm bên mình, thường gặp nhất là tụ DC bus xuống cấp, quạt làm mát yếu hoặc kẹt, module IGBT và nguồn phụ. Quạt yếu thường là gốc của chuỗi: nhiệt cao làm tụ lão hóa nhanh, tụ yếu kéo theo lỗi áp và quá tải cho IGBT.

Tự mở biến tần để kiểm tra có an toàn không?

Chỉ nên làm khi đã có kinh nghiệm điện. Tụ DC bus giữ điện áp nguy hiểm sau khi ngắt nguồn. Cách làm thực tế là xả tụ bằng bóng đèn đấu vào hai cực P(+) và N(−), sau đó dùng đồng hồ đo DC xác nhận điện áp về gần 0V rồi mới chạm vào mạch. Nếu chưa chắc, anh em nên gọi kỹ thuật thay vì thử cấp nguồn lại.
