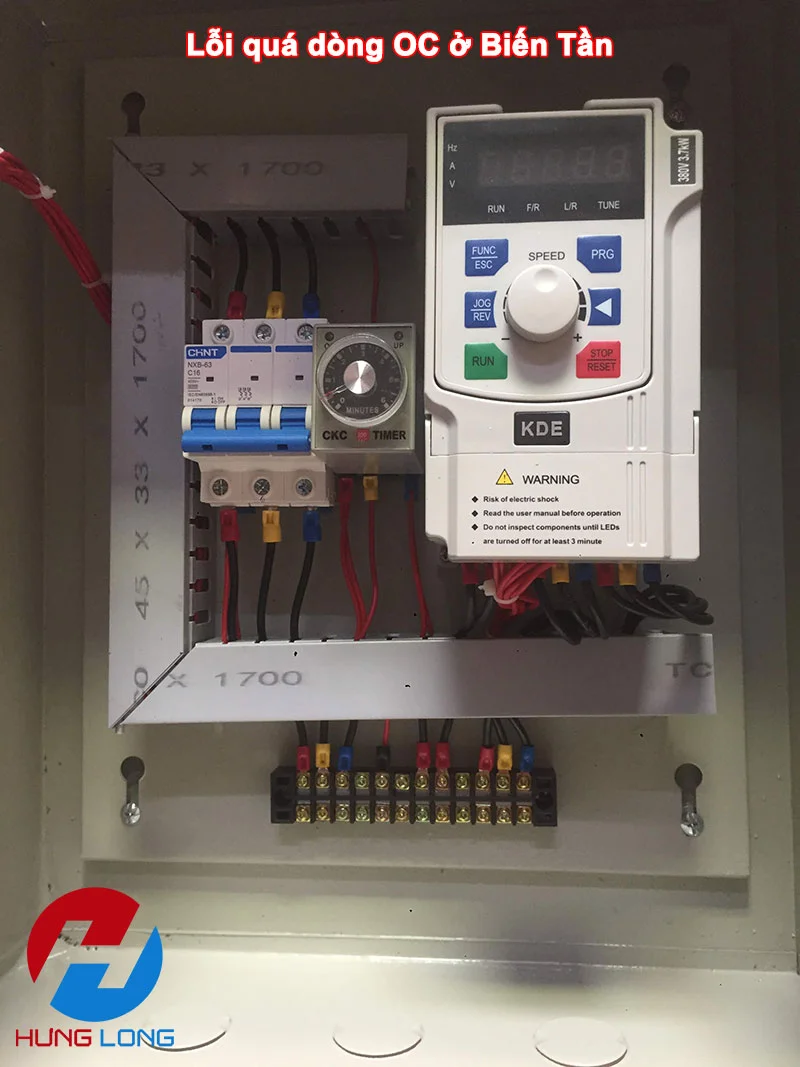

Lỗi quá dòng OC ở biến tần: nguyên nhân, cách đo kiểm và xử lý triệt để

Lỗi quá dòng OC là lỗi bảo vệ phổ biến nhất ở biến tần: khi dòng điện đầu ra vượt ngưỡng bảo vệ mà hãng cài sẵn, biến tần khóa xung IGBT ngay lập tức và hiển thị mã OC để cứu khối công suất khỏi cháy. Khác với lỗi quá tải OL trip chậm theo nhiệt tích lũy, OC trip ngay theo dòng tức thời, nên thời điểm máy báo lỗi và mã hiển thị đã nói lên rất nhiều về nguyên nhân.

Bài viết này đi theo đúng quy trình chẩn đoán của đội kỹ thuật HLAuto: nhận diện mã theo hãng, phán đoán theo khối, đo kiểm từng bước để loại trừ, rồi mới kết luận xử lý. Kèm theo là 5 ca sửa OC thực tế do HLAuto thực hiện, có ảnh chụp máy thật, để anh em đối chiếu với ca của mình.

Lỗi OC là gì?

OC là viết tắt của Overcurrent, tức quá dòng. Trong quá trình chạy, biến tần liên tục đo dòng điện đầu ra qua cảm biến dòng, thường là cảm biến Hall hoặc biến dòng. Khi dòng đo được vượt ngưỡng bảo vệ, mạch bảo vệ khóa xung IGBT trong tích tắc và đưa máy về trạng thái lỗi, đồng thời hiển thị mã OC trên màn hình.

OC là một tính năng bảo vệ, không phải bản án hỏng máy. Biến tần báo OC nghĩa là mạch bảo vệ đang làm đúng việc của nó: ngắt trước khi module công suất cháy. Vì vậy, xử lý OC đúng cách không bắt đầu bằng việc reset và chạy lại, mà bắt đầu bằng việc ghi lại mã lỗi và bối cảnh xuất hiện, rồi khoanh vùng nguyên nhân.

Cần phân biệt OC với ba lỗi hay bị nhầm. OL là quá tải: dòng vượt kéo dài gây nóng tích lũy, máy trip chậm theo đường cong nhiệt. SC là ngắn mạch: dòng tăng cực nhanh do chập thực sự, thường kèm cháy cầu chì hoặc hỏng IGBT nặng. GF là chạm đất: dòng rò ra vỏ hoặc đất, có mã riêng ở nhiều hãng. Phân biệt đúng bốn lỗi này giúp tập trung kiểm tra đúng hướng ngay từ đầu, xem thêm bài lỗi quá tải OL ở biến tần để rõ ranh giới OC và OL.

Dấu hiệu nhận biết và thời điểm xuất hiện lỗi

Thời điểm máy báo OC là manh mối chẩn đoán quan trọng nhất, vì mỗi thời điểm gắn với một nhóm nguyên nhân khác nhau. Ghi lại đúng thời điểm trước khi làm gì khác, vì reset xong máy có thể chạy lại bình thường một lúc rồi mới báo lại, làm mất dấu vết.

OC ngay khi vừa nhấn RUN, trước cả khi motor kịp quay, là dấu hiệu mạnh của hỏng phần cứng hoặc chạm đất nghiêm trọng. Trường hợp này không nên reset và chạy lại nhiều lần, vì mỗi lần đóng điện là một lần dòng xung đánh vào khối công suất đã yếu.

Cách kiểm tra nhanh là rút cáp motor khỏi đầu ra biến tần rồi chạy lại. Phép thử này chỉ khẳng định được một vế: nếu máy vẫn báo đúng lỗi OC ban đầu thì khẳng định lỗi nằm ở biến tần. Nhưng nếu máy chuyển sang báo lỗi khác như lỗi không có motor hay mất pha ra thì không tính, vì đó là phản ứng bình thường khi không có tải. Còn nếu hết báo thì chưa kết luận được gì, cần lắp motor khác đã biết tốt vào chạy thử để loại trừ tiếp: chạy bình thường thì khẳng định motor hoặc cáp cũ có vấn đề, vẫn báo OC thì khẳng định lỗi nằm ở biến tần.

OC khi tăng tốc thường gắn với tải kẹt, thời gian tăng tốc đặt quá ngắn, hoặc IGBT đã suy yếu không chịu được xung dòng khởi động. OC khi chạy ổn định thường do tải tăng đột ngột, motor xuống cấp, hoặc dòng các pha bắt đầu lệch nhau. OC khi giảm tốc thường liên quan đến năng lượng tái sinh từ tải quán tính lớn dội ngược về bus DC, lúc này cần kiểm tra điện trở hãm và thời gian giảm tốc.

Một lưu ý khi đọc mã: các chữ cái sau OC không giống nhau ở mọi hãng. Có hãng chia OC theo giai đoạn chạy, có hãng chỉ dùng một mã chung cho mọi trường hợp. Vì vậy, khi tra mã, phải đối chiếu đúng hãng và đúng dòng máy, không suy từ hãng này sang hãng khác.

Bảng mã OC ngắn gọn theo hãng

Bảng dưới đây chỉ liệt kê mã OC của 8 hãng tiêu biểu, lấy từ manual chính thức của từng hãng. Mã khác nhau theo đời máy trong cùng một hãng, nên khi viết cho đúng model thì chỉ lấy mã của đúng đời máy đó. Bảng mã đầy đủ của từng hãng xem tại trang lỗi của hãng đó.

Hai ghi chú hay gây nhầm. Thứ nhất, Siemens A0501 chỉ là cảnh báo giới hạn dòng, máy vẫn chạy trong khi kìm dòng, khác với F0001 đã trip cắt xung; A0501 kéo dài không xử lý sẽ dẫn tới F0001. Thứ hai, hãng LS tùy dòng máy mà dùng mã khác nhau, dòng iG5A dùng mã OCT cho quá dòng, nên khi gặp máy LS cần tra đúng dòng máy thay vì suy từ bảng trên.

Nguyên nhân gây OC theo từng khối

Thay vì liệt kê nguyên nhân rời rạc, cách chẩn đoán hiệu quả là phán đoán theo khối: mỗi khối có dấu hiệu riêng và phép đo riêng để xác nhận hoặc loại trừ. Đi hết 5 khối dưới đây thì gần như không còn ca OC nào chưa khoanh được vùng.

Khối tải cơ khí: kẹt, nặng tải, bạc đạn hỏng

Tải kẹt là nhóm nguyên nhân gặp nhiều ngoài hiện trường: băng tải bị vật nặng chèn, bơm nghẹt đường ống, trục quay khô dầu, bạc đạn vỡ. Dấu hiệu là motor ì khi quay tay, có điểm chết, hoặc tải chạy nặng dần theo thời gian. Phép đo xác nhận là tách tải ra khỏi motor rồi chạy không tải: hết báo OC thì lỗi nằm ở tải cơ khí, còn báo thì loại trừ khối này và đi tiếp.

Khối motor: chạm vòng, chạm vỏ, lệch pha

Motor chạm vòng dây, chạm vỏ, mất cân bằng điện trở ba pha hoặc bạc đạn hỏng đều làm dòng kéo bất thường. Motor ẩm sau thời gian ngừng chạy dài, nhất là vào mùa nồm ở miền Bắc, cũng là nguyên nhân hay gặp. Phép đo xác nhận gồm đo điện trở ba pha dây quấn, sai lệch lớn giữa các pha là bất thường, và đo cách điện từng pha với vỏ bằng đồng hồ đo cách điện, giá trị thấp nghĩa là motor đã chạm vỏ.

Khối cáp và đầu nối: chạm đất ngầm, đầu cos lỏng

Cáp motor chạm đất ngầm do oxy hóa, chuột cắn hoặc vỏ cáp mài mòn trong máng, cùng với đầu cos lỏng gây hồ quang, đều tạo ra dòng bất thường dẫn đến OC. Dấu hiệu là lỗi xuất hiện thất thường, lúc có lúc không, hoặc xuất hiện sau khi đi lại cáp. Phép đo xác nhận là rút cả hai đầu cáp rồi đo cách điện, đồng thời lắc nhẹ từng đầu cos xem có lung lay không và quan sát màu đồng, đồng xanh hoặc đen là đã oxy hóa cần thay.

Khối tham số: ACC ngắn, dòng định mức sai, chế độ điều khiển sai

Thời gian tăng tốc đặt quá ngắn làm dòng khởi động vọt cao, dòng định mức motor nhập sai làm biến tần giới hạn sai ngưỡng, và chế độ điều khiển không phù hợp với loại motor cũng làm dòng mất kiểm soát. Dấu hiệu là lỗi xuất hiện sau khi ai đó cài lại tham số, thay motor mới mà chưa cập nhật tham số, hoặc chuyển đổi chế độ điều khiển. Phép kiểm tra là đối chiếu từng tham số với tem motor và đặc tính tải, trước khi nghĩ đến hỏng phần cứng.

Khối công suất và cảm biến dòng: IGBT, mạch lái, TI hỏng

Đây là khối cần tay nghề và thiết bị đo nhất. IGBT hỏng một hoặc nhiều nhánh, mạch lái kích gate không đủ mạnh, tụ DC bus yếu, và cảm biến dòng báo sai đều gây OC. Riêng cảm biến dòng hỏng là nguyên nhân hay bị bỏ sót: biến dòng hoặc cảm biến Hall lệch điểm không sẽ làm biến tần hiểu nhầm dòng thực tế cao hơn thực tế, báo OC dù dòng thật hoàn toàn bình thường. Dấu hiệu của nhóm này là đã loại trừ tải, motor, cáp và tham số mà lỗi vẫn còn, hoặc dòng đo bằng ampe kìm bình thường nhưng máy vẫn báo OC.

Quy trình đo kiểm từng bước

Nguyên tắc chung của quy trình là loại trừ từ đơn giản đến khó: loại hết lỗi do điều kiện bên ngoài (tải, motor, cáp, tham số) rồi mới đến bước sửa lỗi biến tần. Làm đúng thứ tự thì không phải tháo máy khi lỗi còn nằm ngoài máy, và không thay linh kiện khi lỗi còn nằm ở tham số.

Bước 1: Ghi lại mã lỗi và bối cảnh. Ghi đúng mã hiển thị theo hãng, thời điểm xuất hiện, và sự kiện trước đó như bảo trì, thay motor, thay cáp, mất điện đột ngột. Hỏi rõ lỗi lặp theo chu kỳ hay xuất hiện ngẫu nhiên, vì lỗi lặp theo chu kỳ thường gắn với một công đoạn vận hành cụ thể.

Bước 2: Chạy không tải. Tháo khớp nối hoặc đai truyền động, cho biến tần chạy motor không tải. Hết báo OC thì lỗi nằm ở tải cơ khí. Vẫn báo thì đi tiếp, không vội kết luận hỏng biến tần.

Bước 3: Kiểm tra motor. Đo điện trở ba pha dây quấn và đo cách điện từng pha với vỏ. So dòng thực tế đo bằng ampe kìm với giá trị định mức trên tem motor. Motor chạm vòng, chạm vỏ hoặc lệch pha lớn thì xử lý motor trước.

Bước 4: Kiểm tra cáp và đầu nối. Rút cáp motor khỏi đầu ra biến tần rồi chạy lại: vẫn báo đúng lỗi OC ban đầu thì khẳng định lỗi nằm ở biến tần, nhưng nếu máy chuyển sang báo lỗi không có motor hay mất pha ra thì không tính. Hết báo thì chưa kết luận được cáp hay motor có vấn đề, vì mạch báo dòng vẫn có thể sai khi có tải; cần lắp motor khác đã biết tốt vào chạy thử để loại trừ tiếp. Đo cách điện cáp, kiểm tra đầu cos và đường đi của cáp qua máng, khe trục.

Bước 5: Đối chiếu tham số. So công suất, dòng định mức, tần số và vòng quay với tem motor. Kiểm tra thời gian tăng tốc và giảm tốc có phù hợp với quán tính tải không, và chế độ điều khiển có đúng loại motor không.

Bước 6: Đo khối công suất. Đo IGBT bằng đồng hồ vạn năng ở chế độ diode, đo tụ DC bus, kiểm tra mạch lái nếu có điều kiện quan sát xung gate bằng máy hiện sóng. Lệch ở pha nào thì pha đó có vấn đề, không thay cả module khi chỉ một nhánh hỏng.

Bước 7: Kiểm tra cảm biến dòng. Đo dòng thực tế ba pha bằng ampe kìm rồi so với dòng biến tần báo. Dòng thực tế bình thường mà máy vẫn báo OC thì nghi cảm biến dòng: kiểm tra tín hiệu đầu ra của cảm biến ở trạng thái không tải và đường tín hiệu về mạch xử lý.

Cách xử lý theo từng nguyên nhân

OC do tải cơ khí thì xử lý ở tải: bảo dưỡng bạc đạn, thay dầu mỡ, thông đường ống, kiểm tra trục và khớp nối, và tăng thời gian tăng tốc cho phù hợp với quán tính tải. Nếu tải đã vượt công suất thiết kế thì cân nhắc nâng biến tần lên bậc công suất tiếp theo, thay vì cố chạy máy nhỏ kéo tải lớn.

OC do motor thì xử lý theo mức độ: motor ẩm thì sấy khô trước khi chạy lại, bạc đạn hỏng thì thay đúng chủng loại, motor chạm vòng hoặc chạm vỏ nặng thì cần quấn lại hoặc thay motor. OC do cáp thì thay đoạn cáp chạm đất, thay đầu cos đã oxy hóa, và cố định lại đường cáp để không bị mài mòn tiếp.

OC do tham số thì nhập lại dòng định mức đúng tem motor, điều chỉnh thời gian tăng tốc và giảm tốc theo đặc tính tải, và kiểm tra lại chế độ điều khiển. Tuyệt đối không tăng ngưỡng dòng bảo vệ để hết báo OC khi chưa xử lý nguyên nhân gốc, vì làm vậy là tắt đi lớp bảo vệ cuối cùng của khối công suất, IGBT có thể cháy mà không kịp báo.

OC do phần cứng thì cần thay đúng linh kiện: thay IGBT đúng mã, thay cả cặp cùng pha để đảm bảo cân bằng, thay cảm biến dòng hoặc tụ lọc trên mạch đo dòng, thay tụ DC bus đúng điện dung và điện áp định mức, thay IC mạch lái và kiểm tra điện trở gate. Sau khi thay phần cứng, phải chạy thử không tải rồi mới chạy có tải, và kiểm tra lại toàn bộ tham số trước khi bàn giao.

Trường hợp nên gửi sửa ngay thay vì tự xử lý là khi đã loại trừ tải, motor, cáp và tham số mà lỗi vẫn còn, khi nghi hỏng IGBT, mạch lái hoặc tụ DC bus, và khi máy có công suất lớn vì điện tích trên bus DC nguy hiểm nếu không xả đúng quy trình. Dây chuyền cần phục hồi nhanh mà xưởng không có phụ tùng dự phòng cũng nên gửi sửa sớm để không dừng máy kéo dài.

Chi phí sửa chữa dự kiến

Chi phí sửa OC phụ thuộc vào công suất máy và mức độ hỏng, không có giá riêng cho từng mã lỗi. Bảng dưới đây là khoảng dự kiến theo ba mức độ, dùng chung cho các bài trong cụm lỗi, để anh em ước tính trước khi gửi máy. Mức nhẹ thường là kiểm tra, chỉnh tham số và thay một vài linh kiện nhỏ. Mức trung bình là sửa mạch và thay linh kiện công suất ở máy vừa. Mức nặng là thay module công suất hoặc sửa nhiều khối, thường gặp ở máy lớn và ca cháy nổ.

Khi nhận máy gửi xa, HL Auto bóc máy và kiểm tra có camera ghi lại, báo tình trạng chi tiết kèm chi phí dự kiến, khách đồng ý mới sửa. Sửa xong máy được test và quay video gửi khách, khách thanh toán rồi mới gửi hàng đi. Bảo hành sau sửa theo chuẩn chung 3 tháng cho phần đã sửa và thay, có thể gia hạn 6 hoặc 12 tháng tùy nhu cầu và chi phí theo từng trường hợp. Chi tiết bảo hành xem tại trang chính sách bảo hành.

Về ngưỡng sửa hay thay mới: chi phí sửa dưới 30% giá máy mới thì nên sửa, trên 50% thì nên cân nhắc mua máy cũ hoặc mới, khoảng giữa thì quyết theo tình trạng lỗi, bo mạch, linh kiện và hãng máy. Máy nhỏ công suất thấp hoặc hãng phổ thông giá máy mới thấp thì tiền sửa dễ chạm ngưỡng, lúc đó thay mới có khi hợp lý hơn sửa.

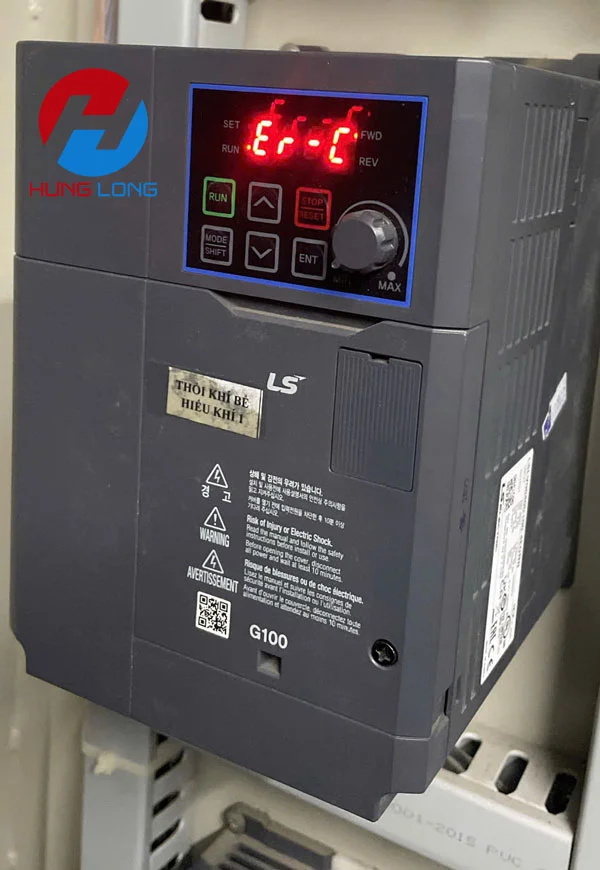

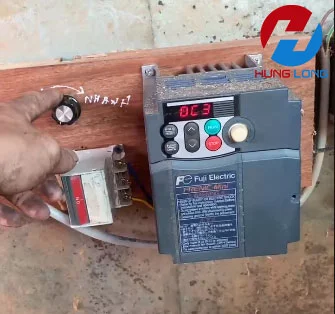

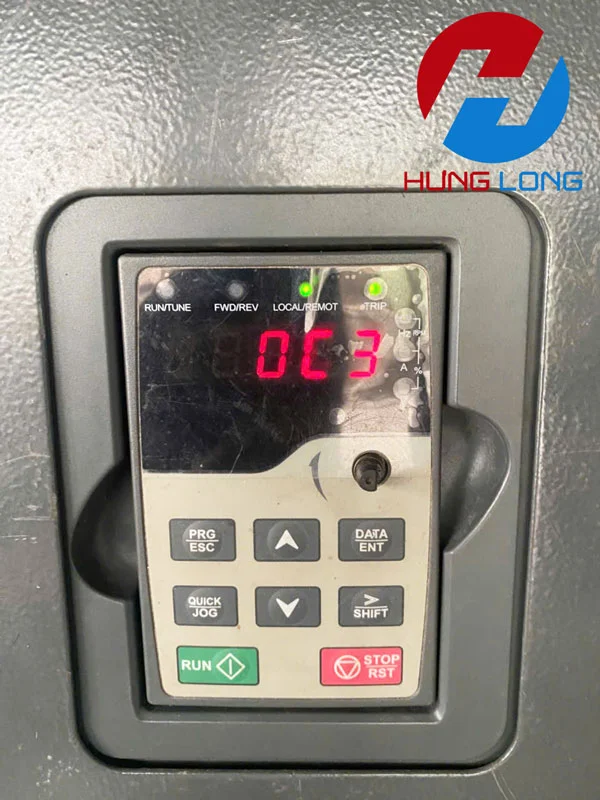

Case thực tế: 5 ca sửa OC do HLAuto thực hiện

Năm ca dưới đây đều do đội kỹ thuật HLAuto sửa, có ảnh chụp máy thật. Chi phí ghi theo khoảng mà khách đã trả, làm tròn để tham khảo, không phải báo giá cố định cho mọi máy cùng công suất.

Năm ca trên cho thấy một điểm chung: OC do nhiều nguyên nhân khác nhau gây ra, từ mạch, công suất, mạch lái đến cảm biến dòng, nhưng quy trình chẩn đoán thì chỉ có một. Đi đúng thứ tự từ tải vào máy, ca nào cũng khoanh được vùng trước khi thay linh kiện.

Phòng tránh lỗi OC tái phát

Chọn đúng công suất biến tần cho tải ngay từ đầu: biến tần nên bằng hoặc lớn hơn một bậc so với motor, và với tải moment cao lúc khởi động như máy nén hay băng tải nặng thì nên dùng loại chịu quá tải tức thì cao hơn. Máy nhỏ kéo tải lớn thì OC chỉ là chuyện sớm muộn.

Cài thời gian tăng tốc và giảm tốc phù hợp với quán tính thực tế của tải, đừng cài ACC quá ngắn để máy lên tốc nhanh. Với tải quán tính lớn, bổ sung điện trở hãm và cài chức năng hãm tái sinh để năng lượng dội ngược không gây OC khi giảm tốc.

Bảo trì motor và tải định kỳ: kiểm tra bạc đạn theo giờ chạy, đo cách điện motor hàng năm bằng đồng hồ đo cách điện, nhất là với môi trường ẩm hoặc nhiều bụi. Làm sạch bụi trong tủ biến tần, kiểm tra quạt làm mát, và siết chặt toàn bộ đầu cos theo định kỳ, vì đầu cos lỏng và bụi bẩn là hai nguyên nhân âm thầm gây OC nhiều nhất.

Câu hỏi thường gặp về lỗi OC ở biến tần

Lỗi OC không đáng sợ bằng việc xử lý sai hướng: reset liên tục mà không tìm gốc rễ, hoặc tăng ngưỡng bảo vệ để hết báo lỗi. Ghi mã lỗi, đi đúng thứ tự từ tải vào máy, và đo kiểm trước khi thay linh kiện thì ca OC nào cũng khoanh được vùng. Xem thêm các lỗi khác trong cụm tại trang các lỗi thường gặp ở biến tần.
