Biến tần không lên nguồn: nguyên nhân, cách phân biệt 3 trạng thái và cách xử lý

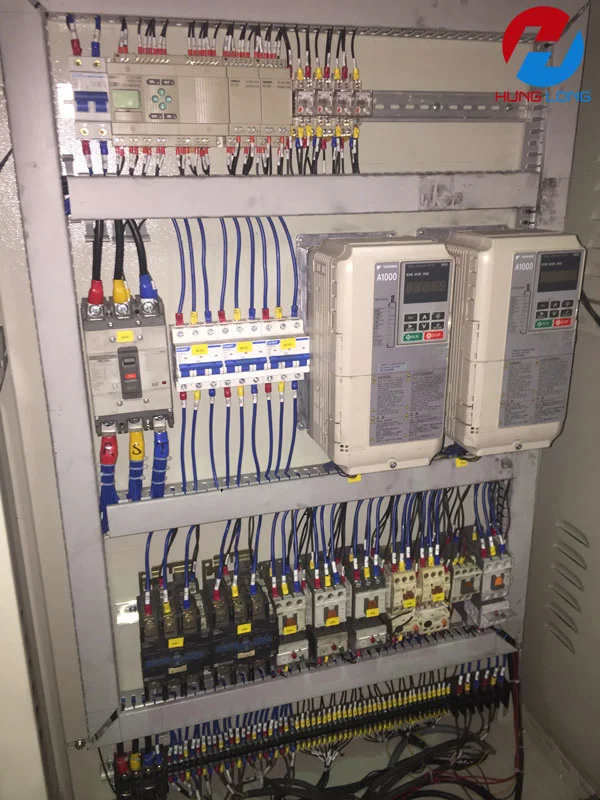

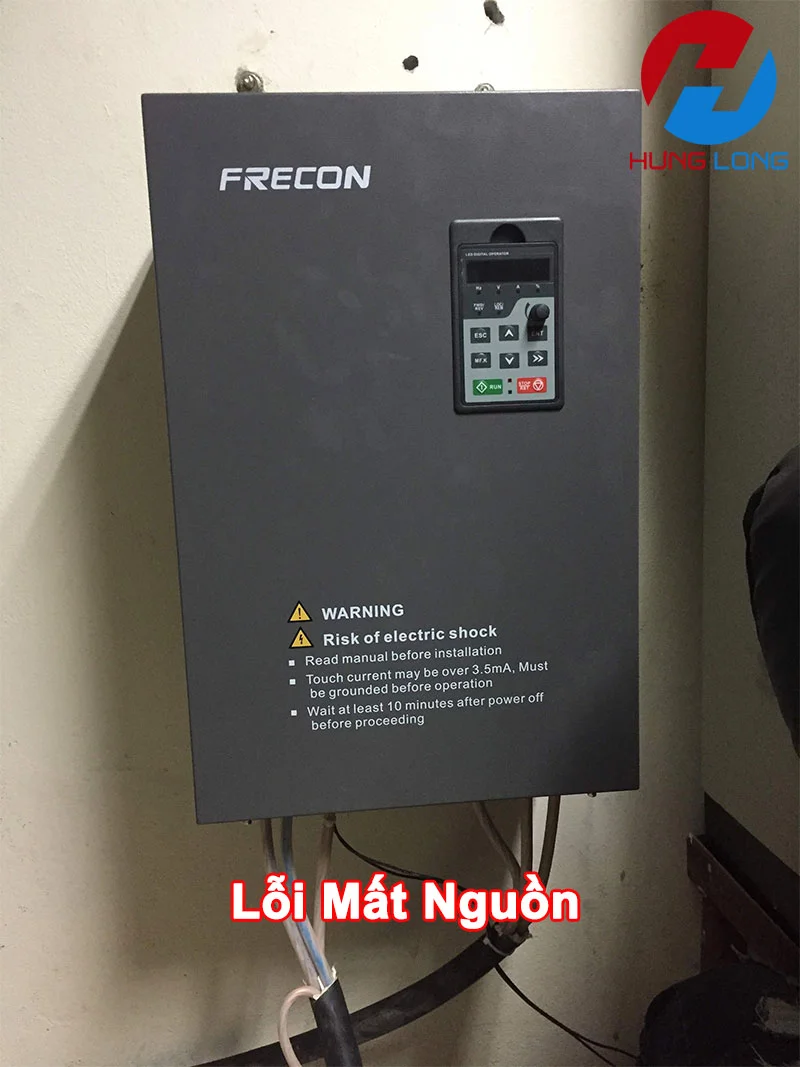

Biến tần không lên nguồn là tình trạng máy không có bất kỳ dấu hiệu điện nào khi cấp nguồn: đèn nguồn không sáng, màn hình tối đen, quạt không quay, nhấn RUN không có phản hồi. Nghe thì giống như máy đã hỏng nặng, nhưng thực tế phần lớn ca không lên nguồn nằm ở phía ngoài máy — nguồn cấp, cầu chì, dây dẫn hoặc lệnh chạy — và chỉ một phần nằm ở phần cứng bên trong. Bài viết này hướng dẫn khoanh vùng theo từng khối, đo kiểm từ ngoài vào trong, để anh em xác định đúng chỗ hỏng trước khi mở máy.

Điểm quan trọng nhất cần nắm trước khi kiểm tra: "không lên nguồn" không phải một lỗi duy nhất mà là một nhóm trạng thái khác nhau, mỗi trạng thái trỏ về một khối khác nhau. Đo kiểm đúng thứ tự thì không phải tháo máy khi lỗi còn nằm ngoài máy, và không thay linh kiện khi lỗi còn nằm ở tham số.

Biến tần không lên nguồn là gì? Phân biệt 3 trạng thái

Biến tần không lên nguồn xảy ra khi thiết bị không nhận được điện đầu vào hoặc không tự tạo được nguồn nội bộ cho mạch điều khiển. Điều cần phân biệt ngay từ đầu: đây không nhất thiết là hỏng linh kiện bên trong. Rất nhiều ca do sự cố cấp nguồn bên ngoài hoặc một bảo vệ đang ngắt mạch đúng chức năng.

Ba trạng thái dưới đây trông giống nhau lúc đầu nhưng hướng kiểm tra hoàn toàn khác nhau. Xác định đúng trạng thái của máy mình trước khi đo, vì đo sai chỗ thì kết quả đo cũng không dẫn đến kết luận đúng.

Trạng thái 1: Không có dấu hiệu điện gì. Đèn nguồn tắt, màn hình tối, quạt không quay, không nghe tiếng relay đóng khi cấp nguồn. Hướng kiểm tra nằm ở nguồn cấp vào và khối nguồn điều khiển: aptomat, cầu chì, cáp nguồn, điện áp vào, cầu chì nguồn và mạch khởi động mềm.

Trạng thái 2: Không lên màn hình dù đã cấp nguồn. Có điện vào nhưng màn hình tối đen hoặc chỉ nhấp nháy rồi tắt. Hướng kiểm tra nằm ở khối nguồn điều khiển và bo điều khiển: nguồn 24V cấp cho bo, biến áp nguồn phụ, keypad và cáp nối bo. Trường hợp đo được bus DC đủ điện mà màn hình vẫn tối thì gần như chắc chắn lỗi nằm ở nhóm này.

Trạng thái 3: Có nguồn, màn hình sáng nhưng nhấn RUN không chạy. Máy đã lên nguồn, màn hình hiển thị bình thường, nhưng không chạy khi ra lệnh. Hướng kiểm tra nằm ở khối ngoại vi: lệnh chạy có đến được biến tần không, đầu dừng hoặc dừng khẩn cấp có đang tác động không, và tham số có đang khóa máy không. Máy Schneider hiện NST thuộc nhóm này, xem câu mã viết nhầm ở mục bảng trạng thái.

Dấu hiệu nhận biết theo từng trạng thái

Dấu hiệu rõ nhất của trạng thái không có điện là đèn nguồn không sáng và không có bất kỳ phản hồi nào khi cấp nguồn. Nếu aptomat nhảy ngay khi đóng điện thì đó là dấu hiệu của ngắn mạch phía sau aptomat, có thể là chạm chập trong cáp nguồn, diode chỉnh lưu hoặc IGBT. Trường hợp này tuyệt đối không đóng aptomat lại nhiều lần để thử, vì mỗi lần đóng là một lần dòng ngắn mạch đánh vào linh kiện.

Dấu hiệu của trạng thái không lên màn hình là màn hình tối đen hoặc nhấp nháy một giây rồi tắt, trong khi quạt có thể vẫn quay hoặc không. Màn hình nhấp nháy rồi tắt thường gắn với nguồn điều khiển yếu: nguồn lên được một lúc rồi sụt khi tải của bo điều khiển kéo dòng. Dấu hiệu của trạng thái có nguồn mà không chạy là màn hình hiển thị bình thường, có thể hiện một trạng thái chờ hoặc một mã, nhưng motor đứng yên dù đã ra lệnh RUN.

Một dấu hiệu hay bị bỏ qua là quạt tản nhiệt. Với biến tần công suất lớn, quạt không quay dù đã cấp điện là dấu hiệu nguồn điều khiển chưa lên. Ngược lại, quạt vẫn quay mà màn hình tối thì nguồn quạt còn nhưng nguồn cấp bo hoặc bản thân bo có vấn đề, cần tách hai nhóm này ra khi kiểm tra.

Phán đoán theo 4 khối

Thay vì liệt kê nguyên nhân rời rạc, cách chẩn đoán hiệu quả là phán đoán theo khối: mỗi khối có dấu hiệu riêng và phép đo riêng để xác nhận hoặc loại trừ. Đi hết 4 khối dưới đây thì gần như không còn ca không lên nguồn nào chưa khoanh được vùng.

Khối 1: Nguồn cấp vào

Khối này gồm aptomat, cầu chì phía trước, cáp nguồn và điện áp lưới. Dấu hiệu là máy không có dấu hiệu điện gì, hoặc aptomat nhảy ngay khi đóng điện. Phép đo xác nhận là đo điện áp ba pha tại đầu vào biến tần bằng đồng hồ vạn năng, đo cả ba cặp pha và so với điện áp định mức. Mất một pha hoặc sụt áp sâu đều làm biến tần không đủ điện để khởi động, và trường hợp này thuộc về phía ngoài máy, xem thêm bài sửa lỗi mất pha ở biến tần.

Khối 2: Khối nguồn điều khiển

Khối này gồm cầu chì nguồn, mạch khởi động mềm, tụ bus DC và nguồn phụ cấp cho bo điều khiển. Biến tần hiện đại có hai nguồn tách biệt: nguồn chính qua chỉnh lưu tạo bus DC khoảng 540V với lưới 380V, và nguồn điều khiển riêng nuôi CPU, màn hình và logic relay. Hai nguồn này có thể hỏng độc lập nhau, nên đo được bus DC đủ điện mà màn hình vẫn tối là chuyện bình thường, không phải mâu thuẫn. Phép đo xác nhận là đo bus DC và đo các mức nguồn cấp bo như 24V, 15V và 5V tùy model, đối chiếu với manual của máy đó.

Khối 3: Bo điều khiển

Khối này gồm bo CPU, keypad và cáp nối bo. Dấu hiệu là nguồn cấp bo đã đủ mà màn hình vẫn tối hoặc keypad không phản hồi khi nhấn. Phép kiểm tra là thử keypad khác nếu có, kiểm tra cáp nối bo có lỏng hoặc oxi hóa không, và quan sát bo có vết cháy, tụ phồng hoặc mùi khét không. Lỗi ở khối này thường cần sửa chuyên sâu, vì liên quan đến linh kiện dán và firmware của hãng.

Khối 4: Ngoại vi

Khối này gồm lệnh chạy, đầu dừng, dừng khẩn cấp và tham số. Dấu hiệu là máy đã lên nguồn, màn hình sáng, nhưng nhấn RUN không chạy. Phép kiểm tra là thử lệnh RUN trực tiếp từ keypad, tách riêng khỏi PLC và tín hiệu ngoài: chạy được từ keypad thì lỗi nằm ở phía lệnh ngoài, không chạy được từ keypad thì lỗi nằm trong máy hoặc tham số. Tham số bị cài sai sau bảo trì hoặc reset về mặc định cũng có thể làm máy không chạy, và trường hợp này chỉ cần cài lại cho đúng, không phải thay linh kiện.

Quy trình đo kiểm từng bước

Nguyên tắc chung của quy trình là đo kiểm từ ngoài vào trong: loại hết lỗi do điều kiện bên ngoài (nguồn, dây, lệnh, tham số) rồi mới đến bước sửa lỗi biến tần. Làm đúng thứ tự thì không phải mở máy khi lỗi còn nằm ngoài máy.

Bước 1: Đảm bảo an toàn trước khi chạm vào máy. Cắt aptomat nguồn chính và khóa lại nếu có khóa an toàn, treo biển cảnh báo tại vị trí aptomat. Bus DC có thể duy trì điện tích nguy hiểm tính mạng sau khi cắt nguồn, vì vậy phải chờ ít nhất 10 phút rồi đo xác nhận bus DC bằng 0 mới được thao tác bên trong máy. Đeo găng tay cách điện và đứng trên thảm cách điện nếu có.

Bước 2: Đo điện áp đầu vào. Cấp điện lại tại aptomat, đo ba cặp pha L1-L2, L2-L3, L3-L1 bằng đồng hồ vạn năng ở thang xoay chiều, và kiểm tra aptomat phía trước biến tần có đóng chắc không. Điện áp phải nằm trong dải cho phép của máy, và ba pha phải cân bằng. Mất pha hoặc sụt áp thì xử lý phía ngoài trước.

Bước 3: Kiểm tra cầu chì và đường dây nguồn. Cắt nguồn, mở nắp và quan sát trực quan vết cháy xém, mùi khét và tụ phồng. Đo thông mạch từng cầu chì bằng đồng hồ vạn năng ở chế độ buzzer. Kiểm tra lực vặn ốc tại terminal L1-L2-L3 và quan sát tiếp điểm có bị xém vàng hay oxi hóa xanh không. Cầu chì đứt là triệu chứng, không phải nguyên nhân gốc: thay cầu chì mà không tìm nguyên nhân thì cầu chì mới sẽ đứt tiếp, và phải kiểm tra IGBT, diode chỉnh lưu và cách điện motor trước khi cấp điện trở lại.

Bước 4: Đo bus DC và nguồn điều khiển. Cấp điện lại, đo bus DC tại hai cực của tụ lọc và đo các mức nguồn cấp bo tại terminal bo CPU, đối chiếu với manual của máy. Bus DC đủ mà nguồn cấp bo thiếu thì lỗi nằm ở nguồn phụ. Nguồn cấp bo đủ mà màn hình vẫn tối thì lỗi nằm ở bo điều khiển hoặc keypad.

Bước 5: Kiểm tra tiếp địa và nhiễu. Đo điện trở tiếp địa PE và kiểm tra dây PE có tiếp xúc tốt tại cả hai đầu, terminal biến tần và thanh đồng PE của tủ điện. Tiếp địa kém tạo nhiễu điện từ khiến CPU liên tục reset và báo mất nguồn dù điện ba pha hoàn toàn đầy đủ, đây là nguyên nhân khó chẩn đoán nhất vì triệu chứng không nhất quán.

Bước 6: Kiểm tra tham số và keypad. Cấp điện, quan sát màn hình keypad có lên không và ghi lại mã hoặc trạng thái hiển thị nếu có. Thử lệnh RUN và STOP trực tiếp từ keypad, tách riêng khỏi PLC và tín hiệu ngoài. Kiểm tra tham số nguồn, tần số cài đặt và chế độ điều khiển có đúng với ứng dụng không, và đối chiếu với bản tham số đã lưu trước khi thay đổi bất kỳ giá trị nào.

Bước 7: Chạy thử không tải rồi có tải. Ngắt dây đầu ra khỏi motor và chạy thử không tải trong thời gian ngắn, đo dòng và theo dõi nhiệt độ tản nhiệt. Sau đó kết nối motor, chạy thử ở tần số thấp rồi tăng dần lên tần số làm việc, giám sát dòng, điện áp bus DC và nhiệt độ trong vài phút. Ghi lại kết quả vào nhật ký bảo trì để lần sau có mốc so sánh.

Cách xử lý theo từng nguyên nhân

Không lên nguồn do phía ngoài thì xử lý ở phía ngoài: thay cầu chì đúng rating theo sách hướng dẫn của biến tần, siết lại ốc terminal, thay contactor cấp nguồn hỏng tiếp điểm, cân bằng lại điện áp ba pha. Cầu chì phải đúng đặc tính cắt, không dùng cầu chì không rõ rating để chạy tạm và không bypass cầu chì bằng dây đồng.

Không lên nguồn do khối nguồn điều khiển thì xử lý theo mức độ: cầu chì nguồn đứt thì thay đúng loại sau khi xác nhận không có ngắn mạch phía sau, tụ bus phồng hoặc giảm điện dung thì thay tụ đúng thông số, biến áp nguồn phụ hỏng thì thay đúng thông số. Các linh kiện này đều nằm trên đường nguồn chính, vì vậy sau khi thay phải đo lại bus DC và nguồn cấp bo trước khi chạy tải.

Không lên nguồn do bo điều khiển hoặc keypad thì cần sửa chuyên sâu: thay keypad nếu xác nhận keypad hỏng, sửa hoặc thay bo CPU nếu bo cháy hoặc lỗi firmware. Không lên nguồn do ngoại vi thì xử lý ở phía lệnh: kiểm tra đầu dừng và dừng khẩn cấp có đang tác động không, kiểm tra kênh lệnh có đúng với cách đấu dây không, và cài lại tham số cho đúng sau bảo trì.

Trường hợp nên gửi sửa ngay thay vì tự xử lý là khi đã xác nhận nguồn ba pha đầu vào hoàn toàn tốt mà máy vẫn không lên nguồn, khi có mùi cháy, khói, tụ bus phồng hoặc vết cháy rõ trên bo, khi hệ thống liên động phức tạp mà sai thao tác có thể gây tai nạn, và khi máy có công suất lớn vì bus DC ở mức điện áp cao, nguy hiểm khi thao tác sai. Dây chuyền không thể dừng lâu để chẩn đoán từng bước cũng nên gửi sửa sớm để không kéo dài thời gian dừng máy.

Chi phí sửa chữa dự kiến

Chi phí sửa không lên nguồn phụ thuộc vào công suất máy và khối hỏng, không có giá riêng cho từng nguyên nhân. Bảng dưới đây là khoảng dự kiến theo ba mức độ, dùng chung cho các bài trong cụm lỗi, để anh em ước tính trước khi gửi máy. Mức nhẹ thường là kiểm tra, thay cầu chì và xử lý phía ngoài. Mức trung bình là sửa khối nguồn và thay linh kiện công suất ở máy vừa. Mức nặng là sửa bo điều khiển hoặc thay nhiều khối, thường gặp ở máy lớn và ca cháy nổ.

Khi nhận máy gửi xa, HL Auto bóc máy và kiểm tra có camera ghi lại, báo tình trạng chi tiết kèm chi phí dự kiến, khách đồng ý mới sửa. Sửa xong máy được test và quay video gửi khách, khách thanh toán rồi mới gửi hàng đi. Bảo hành sau sửa theo chuẩn chung 3 tháng cho phần đã sửa và thay, có thể gia hạn 6 hoặc 12 tháng tùy nhu cầu và chi phí theo từng trường hợp. Chi tiết bảo hành xem tại trang chính sách bảo hành.

Về ngưỡng sửa hay thay mới: chi phí sửa dưới 30% giá máy mới thì nên sửa, trên 50% thì nên cân nhắc mua máy cũ hoặc mới, khoảng giữa thì quyết theo tình trạng lỗi, bo mạch, linh kiện và hãng máy. Máy nhỏ công suất thấp hoặc hãng phổ thông giá máy mới thấp thì tiền sửa dễ chạm ngưỡng, lúc đó thay mới có khi hợp lý hơn sửa.

Case thực tế: biến tần Danfoss 4kW không lên nguồn

Ca này cho thấy giá trị của bước khoanh vùng: triệu chứng "không lên nguồn" có thể đến từ bất kỳ khối nào trong 4 khối, nhưng quy trình đo kiểm thì chỉ có một. Đi đúng thứ tự từ nguồn vào máy, ca nào cũng khoanh được vùng trước khi thay linh kiện.

Bảng trạng thái ngắn: máy của anh em đang ở trạng thái nào?

Bảng dưới đây giúp đối chiếu nhanh trạng thái máy với hướng kiểm tra và bài viết liên quan. Đây không phải bảng mã đầy đủ của hãng, mà là bảng tra nhanh theo trạng thái hiển thị.

Một ghi chú hay gây nhầm: máy Schneider hiện NST thực chất là nSt — trạng thái dừng tự do, máy chưa sẵn sàng chạy, không phải lỗi cần reset.

Câu hỏi thường gặp về biến tần không lên nguồn

Biến tần không lên nguồn đáng sợ nhất ở cảm giác "máy chết hẳn", nhưng chẩn đoán thì không hề mù mờ: xác định đúng trạng thái, đo kiểm từ ngoài vào trong, loại trừ từng khối. Làm đúng thứ tự thì ca nào cũng khoanh được vùng trước khi thay linh kiện. Xem thêm các lỗi khác trong cụm tại trang các lỗi thường gặp ở biến tần.
