Lỗi biến tần do bụi bẩn, độ ẩm, nhiệt độ cao: nguyên nhân và cách phòng tránh

Lỗi biến tần do bụi bẩn, độ ẩm và nhiệt độ cao thường không báo thẳng nguyên nhân. Máy chỉ báo hậu quả: OH, OC, chập chờn, thậm chí mất nguồn. Tra mã lỗi rồi thay linh kiện mà không xử lý gốc ở tủ điện thì lỗi quay lại sau vài tuần, có khi chỉ sau vài ngày.

Bài viết đi theo thứ tự cần khi đứng trước máy: nhận biết có phải lỗi môi trường không, hiểu từng tác nhân làm hỏng máy ra sao, xử lý an toàn thế nào, rồi mới đến cách phòng để lỗi không tái diễn. Chẩn đoán riêng mã OH được viết tại bài lỗi quá nhiệt OH ở biến tần.

Biến tần có đang bị lỗi do môi trường? Ba câu hỏi nhận biết

Trước khi tra manual, trả lời nhanh ba câu: lỗi có xuất hiện theo ca máy, theo giờ nóng hoặc mùa nồm không? Quạt và khe gió có sạch, có quay đều không? Tủ có lọc gió và còn thoáng không? Một trong ba câu có vấn đề thì nghi môi trường trước.

Mã lỗi liên quan nhiệt thay đổi theo hãng, đối chiếu manual đúng dòng máy trước khi kết luận.

Kinh nghiệm của mình: nhiều anh em chỉ tra mã lỗi mà quên nhìn tình trạng vật lý. Biến tần không báo "bụi", nó chỉ báo hậu quả. Mở tủ ra nhìn 2 phút thường nhanh hơn tra manual 20 phút.

Bụi bẩn: bít gió, cách nhiệt và màng dẫn điện

Bụi phủ lên heatsink như một lớp cách nhiệt, làm giảm khả năng tản nhiệt. Quạt vẫn quay nhưng gió không qua được khe đã bít, nhiệt trong máy tăng dần và cuối cùng báo OH. Bụi gỗ, xi măng, vải bông thường không dẫn điện nhưng bít gió. Bụi hút ẩm tạo màng dẫn điện yếu trên board, gây rò bề mặt.

Nguy hiểm nhất là bụi kim loại: mạt sắt, bụi tiện phay vừa bít gió vừa dẫn điện. Hạt kim loại bám giữa các chân linh kiện hoặc khe mạch có thể gây chập, cháy nổ. Gặp môi trường này, vệ sinh bằng cách hút, không thổi bụi kim loại vào sâu trong board. Bụi dẫn điện gây báo OC chập chờn được viết kỹ tại bài lỗi quá dòng OC ở biến tần.

Bụi còn che lấp cảm biến nhiệt khiến hệ thống không đọc đúng nhiệt độ thực tế, bảo vệ không kịp. Vì vậy cùng một mã OH, có ca chỉ cần vệ sinh là xong, có ca đã hỏng module vì để lâu.

Độ ẩm và ngưng tụ: màng ẩm gây rò và oxy hóa

Hơi nước ngưng tụ tạo màng ẩm trên board, gây rò hoặc đoản mạch giữa các đường mạch. Ẩm kết hợp bụi tạo màng bán dẫn, gây nhiễu hoặc đánh lửa. Ẩm cũng tăng tốc oxy hóa chân linh kiện, đặc biệt tụ điện và IC.

Dấu hiệu điển hình là lỗi hay xảy ra buổi sáng hoặc mùa nồm, chạy một lúc máy nóng lên thì hết. Biến tần để kho lâu trong môi trường ẩm cần kiểm tra kỹ trước khi cấp điện, đặc biệt là tụ. Ngay cả tủ kín, hơi ẩm vẫn xâm nhập qua lỗ gió hoặc điểm luồn cáp nếu cấp bảo vệ không phù hợp.

Xử lý ẩm phải sấy thật khô rồi mới cấp điện. Cấp điện khi board còn ẩm, hoặc khi máy còn lạnh trong môi trường ẩm, dễ gây ngưng tụ và chập thêm. Cách sấy và đo cách điện viết ở mục xử lý an toàn bên dưới.

Nhiệt độ cao: giảm tải và tuổi thọ tụ

Mỗi hãng quy định nhiệt độ môi trường cho phép và đường cong giảm tải (derating) khi nhiệt cao hoặc lắp ở độ cao lớn. Vượt ngưỡng đó, máy báo OH hoặc tự giảm tải. Khi tính tủ, nhớ biến tần tự tỏa nhiệt, ước lượng thực tế khoảng 2–3% công suất, nên tủ kín không quạt rất dễ nóng.

Nhiệt cao làm tụ điện phân khô nhanh, phồng và rỉ. Theo quy tắc thường dùng, nhiệt độ tăng khoảng 10°C thì tuổi thọ tụ điện phân giảm xuống còn khoảng một nửa. IGBT chịu ứng suất nhiệt lớn trong thời gian dài cũng dễ hỏng. Nhiệt trong tủ phải đo thực tế bằng súng hồng ngoại, không đoán bằng cảm giác.

Nhiệt độ cao thường đi cùng bụi bít và thông gió kém. Xử lý nhiệt mà chỉ thay linh kiện, không sửa thông gió tủ, thì lỗi quay lại khi trời nóng.

Hơi hóa chất, khí ăn mòn: hỏng âm thầm từng ngày

Gặp ở nhà máy dệt nhuộm, xử lý nước thải, xưởng dùng axit và dung môi. Khí ăn mòn làm hỏng lớp phủ bảo vệ trên board, oxy hóa nhanh chân IGBT, tụ điện, diode, làm hỏng relay, connector và đầu nối.

Khác với bụi, hóa chất ít để lại dấu vết nhìn thấy ngay. Máy chạy chập chờn, tiếp điểm lúc ăn lúc không, rồi một ngày hỏng hẳn. Phòng bằng cách chọn máy có lớp phủ conformal coating khi hãng cho phép, hoặc lắp trong tủ kín có điều áp, cách ly hoàn toàn với môi trường hóa chất.

Tự phủ conformal coating khi hãng không cho phép có thể ảnh hưởng tản nhiệt và bảo hành. Hỏi hãng hoặc đơn vị sửa trước khi phủ thêm.

Dầu và hơi dầu: lớp dẫn gây chập điện

Xưởng ép nhựa, cơ khí thường có hơi dầu trong không khí. Dầu bám lên board rồi giữ bụi lại, tạo thành lớp dẫn điện. Lớp này gây rò, chập điện, nhất là ở khu vực điện áp cao và khe mạch hẹp.

Vết dầu, bụi ẩm lau bằng cồn IPA 99%. Không dùng nước, không dùng hóa chất tẩy mạnh. Vệ sinh xong phải để khô hoàn toàn rồi mới cấp điện.

Phòng dầu bằng tủ kín, lọc gió và đặt tủ tránh luồng hơi dầu trực tiếp từ máy ép, máy nén khí.

Thạch sùng, chuột và côn trùng: chập cháy từ những kẻ lọt tủ

Thạch sùng, chuột chui vào tủ qua lỗ luồn cáp, khe gió hoặc cửa tủ không đóng kín. Chúng làm tổ, để lại chất thải; thân và chất thải bắc cầu giữa các điểm có điện gây chập mạch, cháy nổ. Đây là tình huống HLAuto gặp khá nhiều, vì tủ điện đặt trong xưởng thường có khe hở sau nhiều lần đi dây thêm.

Dấu hiệu là máy đang chạy bình thường bỗng chập cháy, mở tủ thấy xác côn trùng hoặc vết cắn, vết bẩn gần bo mạch. Khác với lỗi linh kiện, lỗi này thường đột ngột và không báo trước bằng mã lỗi rõ ràng.

Phòng bằng cách bịt kín lỗ luồn cáp bằng nút cao su hoặc keo bọt sau khi đi dây, gắn lưới chắn khe gió, luôn đóng cửa tủ, dọn sạch quanh tủ và không để vật liệu làm tổ gần tủ. Kiểm tra định kỳ bên trong tủ để phát hiện sớm.

Xử lý an toàn từng bước khi nghi do môi trường

An toàn trước: ngắt hoàn toàn nguồn, chờ tụ xả theo thời gian ghi trong manual (thường vài phút trở lên, máy công suất lớn lâu hơn) và đo điện áp DC bus xuống mức an toàn (dưới 50V) rồi mới chạm vào bên trong. Không có kinh nghiệm thì để thợ chuyên sửa biến tần làm.

1. Quan sát và chụp ảnh khe tản nhiệt, quạt, bo mạch trước khi vệ sinh. Ảnh này giúp xác định nguyên nhân gốc.
2. Vệ sinh khô: cọ mềm, hút bụi, khí nén sạch khô thổi nhẹ, không thổi sát bo ở áp lực cao. Bụi kim loại dẫn điện thì hút, không thổi vào board.
3. Vết dầu, bụi ẩm: lau bằng cồn IPA 99%. Không dùng nước, không dùng hóa chất tẩy mạnh.
4. Kiểm tra quạt và linh kiện: quạt kẹt hoặc yếu thì thay; tụ phồng, chân linh kiện oxy hóa, vết đen trên board thì ghi nhận lại.
5. Sấy khô hoàn toàn rồi mới cấp điện. Cấp điện khi board còn ẩm, hoặc khi máy còn lạnh trong môi trường ẩm, dễ gây ngưng tụ và chập.
6. Đo cách điện đúng theo manual của hãng.

Lưu ý khi đo cách điện: nhiều hãng không cho đo megger vào mạch điều khiển, và yêu cầu tháo dây motor, nối tắt các cực mạch chính trước khi đo. Đo sai cách có thể làm hỏng thêm biến tần.

Không phải biến tần bám bụi nào cũng phải thay. Bụi gây lỗi ngẫu nhiên, board chưa hỏng thì vệ sinh kỹ và theo dõi thêm. Quạt kẹt hoặc yếu thì thay quạt, vệ sinh heatsink. Tụ phồng, IGBT nóng bất thường thì đánh giá linh kiện, sửa chữa. Board cháy lan rộng, nhiều khối hỏng cùng lúc thì so sánh chi phí sửa với thay mới. Lỗi lặp lại nhiều lần gần như luôn là lỗi thiết kế tủ, không phải biến tần "xui".

Phòng tránh: tủ, lọc gió, quạt và lịch vệ sinh

Vị trí và tủ: tủ kín từ IP54 trở lên khi xưởng nhiều bụi, có lọc gió và quạt hút, giữ khoảng trống quanh biến tần theo manual, tránh nước nhỏ giọt, hơi dầu, nguồn nhiệt như motor hoặc tủ tụ bù.

Độ ẩm: giữ ngưỡng theo manual (thường không ngưng tụ), dùng máy hút ẩm hoặc điện trở sấy tủ ở vùng nồm hoặc ven biển.

Mỗi lần kiểm tra: quạt, lọc gió, nhiệt độ vận hành, độ ẩm, siết lại đầu cốt. Ghi lại nhiệt độ và độ ẩm trong tủ để so sánh qua các lần, vì xu hướng tăng dần thường báo trước lỗi.

Case thực tế: Fuji 5000VG7 280kW báo OH1 sau 2–3 giờ chạy

Bối cảnh: Xưởng gỗ tại Hà Nam, biến tần Fuji 5000VG7, công suất 280kW.

Triệu chứng: Chạy khoảng 2–3 giờ thì báo OH1. Quạt vẫn quay bình thường. Công nhân đã dùng vòi xịt thổi bụi xung quanh máy nhưng không hết lỗi.

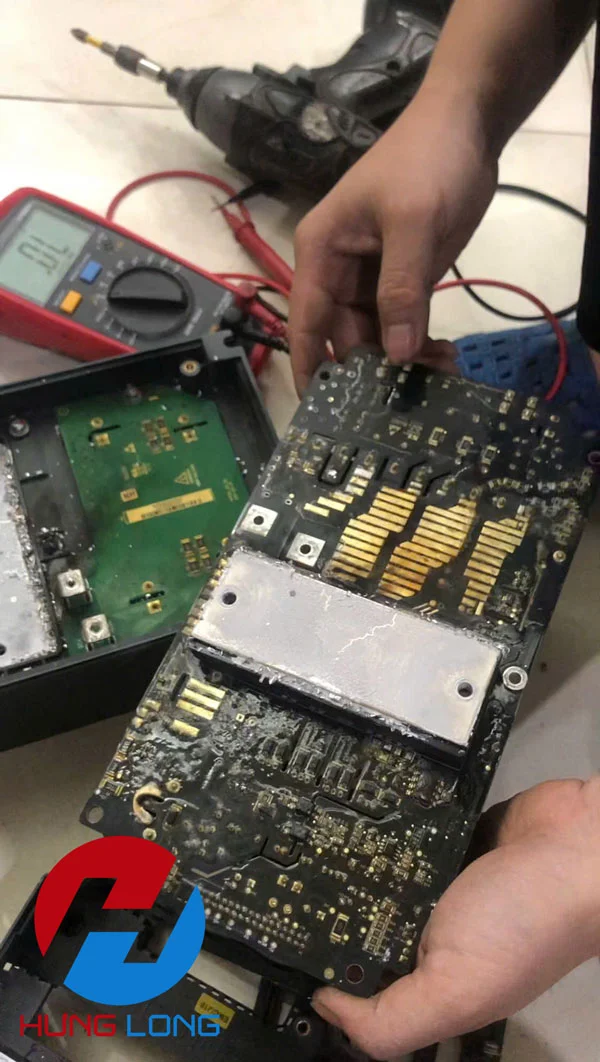

Kiểm tra: Mở ra mới thấy bụi gỗ bám dày 4–5cm trên bề mặt bo mạch công suất, bịt kín quạt từ bên trong. Module công suất bị ẩm và phủ kín bụi gỗ.

Giải pháp: Tháo máy, vệ sinh sạch toàn bộ, kiểm tra từng module công suất, làm sạch và bôi lại keo tản nhiệt, tra dầu cho quạt tản nhiệt.

Kết quả: Chi phí khoảng 4,5 triệu đồng; thời gian xử lý 12 ngày.

Bài học: Quạt quay không có nghĩa là đủ gió. Bụi gỗ hút ẩm, đóng thành lớp dày vừa cách nhiệt vừa bít đường gió ngay bên trong, nên xịt thổi bên ngoài không tới được. Lỗi OH1 sau vài giờ chạy, lúc máy nóng dần lên, là dấu hiệu điển hình. Gặp ca này, đừng vội kết luận hỏng module, mở máy ra xem trước.

Máy công suất lớn như 280kW có linh kiện thay thế rất đắt, tháo lắp sai có nguy cơ cháy nổ. Anh em nhà máy không nên tự tháo, hãy gửi đơn vị chuyên trách xử lý cho yên tâm.

Câu hỏi thường gặp

Kết luận

Lỗi môi trường không sửa bằng cách thay linh kiện theo quán tính. Nhận biết đúng tác nhân, xử lý sạch gốc rồi phòng bằng tủ, lọc gió và lịch vệ sinh thì máy chạy ổn định lâu dài. Tổng quan các lỗi xem tại trang các lỗi thường gặp ở biến tần.
