Bảo trì và kéo dài tuổi thọ biến tần

Bảo trì biến tần là chìa khóa giúp thiết bị hoạt động ổn định, kéo dài tuổi thọ và tiết kiệm hàng chục triệu đồng chi phí sửa chữa. Tháng trước, tôi được gọi đến một nhà máy dệt ở Hưng Yên để "cấp cứu" 3 biến tần 22kW vừa chết đồng loạt. Chi phí sửa chữa? Hơn 70 triệu đồng. Nguyên nhân? Không bảo trì định kỳ. Trong khi đó, nếu họ chỉ dành 5 triệu mỗi năm cho việc vệ sinh, kiểm tra linh kiện và chống quá nhiệt, số tiền tiết kiệm được sẽ gấp 10 lần.

Trong bài viết này, với hơn 10 năm kinh nghiệm sửa chữa và bảo trì biến tần công nghiệp, tôi - Long Lê từ HLAuto - sẽ chia sẻ chi tiết 8 bước bảo trì biến tần hiệu quả, từ vệ sinh đúng cách, kiểm tra thay thế linh kiện, đến lập kế hoạch bảo trì khoa học cho nhà máy. Mỗi phần đều có ví dụ thực tế, checklist cụ thể và bài học kinh nghiệm giúp anh em kỹ thuật áp dụng ngay được.

1. Tại Sao Bảo Trì Biến Tần Là "Sinh Mệnh" Của Dây Chuyền Sản Xuất?

Thống kê đáng báo động về biến tần hỏng do không bảo trì

Trong hơn một thập kỷ làm việc với hàng trăm nhà máy từ Bắc vào Nam, tôi nhận thấy một con số đáng lo ngại: 70% các lỗi biến tần mà HLAuto tiếp nhận đều bắt nguồn từ việc bảo trì kém hoặc không bảo trì. Không phải do chất lượng biến tần kém, không phải do vận hành sai, mà đơn giản là bỏ quên việc chăm sóc thiết bị.

Cụ thể hơn, các lỗi phổ biến tôi gặp hàng ngày:

• Tụ điện phồng/nổ (chiếm 35%): Do không kiểm tra định kỳ sau 3-5 năm
• Quá nhiệt, cháy IGBT (25%): Quạt bẩn, tủ điện kín, không vệ sinh
• Board điều khiển bị nhiễu (20%): Không nối đất đúng, không dùng bộ lọc EMC
• Quạt làm mát hỏng (15%): Kêu to nhưng không thay, dẫn đến quá nhiệt toàn bộ hệ thống
• Các lỗi khác (5%): Relay mòn, dây lỏng, côn trùng chui vào...

Và đây là con số khiến nhiều chủ xưởng "giật mình": Chi phí sửa chữa khẩn cấp cao gấp 8-10 lần so với bảo trì định kỳ. Một kế hoạch bảo trì biến tần chỉ mất 3-5 triệu đồng mỗi năm, nhưng một lần sửa chữa toàn diện có thể tốn từ 30-50 triệu hoặc thậm chí phải thay mới.

Lợi ích kép từ bảo trì biến tần đúng cách

Khi anh em thực hiện bảo trì biến tần nghiêm túc, lợi ích không chỉ dừng lại ở việc "thiết bị không hỏng". Thực tế, nó mang lại giá trị kinh tế rất lớn:

1. Kéo dài tuổi thọ thiết bị gấp đôi
Một biến tần không bảo trì thường chỉ sống được 3-5 năm. Nhưng nếu vệ sinh định kỳ, thay tụ điện đúng lúc, kiểm soát nhiệt độ tốt, tuổi thọ có thể kéo dài lên 10-12 năm. Tôi có khách hàng ở Hải Phòng, biến tần Siemens MM440 dùng được 15 năm vẫn chạy tốt nhờ bảo trì đúng cách.

2. Tiết kiệm 30-50% chi phí điện năng
Biến tần hoạt động hiệu quả khi các linh kiện còn tốt. Tụ điện yếu, quạt không quay đủ, IGBT nóng quá mức sẽ làm tăng tổn hao điện năng. Một nhà máy nhựa ở Bắc Ninh sau khi bảo trì toàn bộ 12 biến tần đã giảm được 15% hóa đơn tiền điện hàng tháng, tương đương 20 triệu đồng.

3. Giảm 80% thời gian dừng máy đột xuất
Điều tồi tệ nhất không phải là biến tần hỏng, mà là nó hỏng đúng giờ cao điểm sản xuất. Một dây chuyền dừng đột ngột có thể gây thiệt hại hàng trăm triệu đồng về đơn hàng, lương công nhân, uy tín với khách hàng. Bảo trì biến tần giúp phát hiện sớm dấu hiệu hỏng hóc, sửa chữa khi chưa nghiêm trọng.

4. Tăng độ tin cậy hệ thống tự động hóa
Trong các hệ thống PLC, SCADA, HMI kết hợp với biến tần, một lỗi nhỏ có thể làm sập toàn bộ quy trình. Bảo trì biến tần đều đặn giúp hệ thống vận hành trơn tru, không bị gián đoạn bởi các sự cố không đáng có.

2. Vệ Sinh Biến Tần - Bước Đầu Tiên Trong Bảo Trì Biến Tần

Tại sao bụi bẩn là "kẻ thù số 1" của biến tần?

Nếu hỏi tôi nguyên nhân nào giết chết biến tần nhanh nhất, câu trả lời là: bụi bẩn. Nghe có vẻ đơn giản, nhưng cơ chế hư hỏng rất nguy hiểm:

Bụi → Tích tụ trên tản nhiệt → Cản trở luồng khí → Nhiệt không thoát ra → IGBT/Tụ điện quá nhiệt → Cháy/nổ

Tôi từng đến một xưởng may ở Bắc Ninh, biến tần Mitsubishi 7.5kW chỉ dùng được 2 năm đã chết. Khi mở nắp ra, lớp bụi dày cả centimet phủ kín bo mạch, quạt gần như không quay được vì bẩn quá. IGBT đã cháy đen, tụ điện phồng to. Chi phí sửa chữa? 8 triệu đồng. Trong khi nếu 6 tháng vệ sinh 1 lần, chi phí chỉ 500.000 đồng.

Đặc biệt, trong môi trường như xưởng gỗ, xưởng may, nhà máy xi măng, nhà máy thực phẩm - nơi có rất nhiều bụi mịn, xơ vải, bột - việc vệ sinh biến tần càng quan trọng gấp bội.

Quy trình vệ sinh biến tần chuẩn kỹ thuật (7 bước)

Dưới đây là quy trình vệ sinh biến tần tôi áp dụng sau nhiều năm thực chiến, đảm bảo an toàn và hiệu quả:

Bước 1: Ngắt nguồn hoàn toàn + Đợi xả tụ

• Tắt CB hoặc rút nguồn cấp biến tần
• Quan trọng: Đợi tối thiểu 10-15 phút để tụ điện xả hết điện tích (DC bus thường còn 300-500V)
• Dùng đồng hồ đo điện áp DC bus, đảm bảo <50V mới được chạm tay vào

Bước 2: Tháo nắp vỏ và chụp ảnh

• Tháo nắp vỏ biến tần (thường là 4-6 vít)
• Chụp ảnh toàn cảnh bên trong để đối chiếu khi lắp lại
• Quan sát sơ bộ: Có tụ phồng không? Quạt có bẩn không? Bo mạch có vết cháy sém không?

Bước 3: Thổi bụi bằng khí nén

• Dùng súng khí nén với áp suất 2-3 bar (không quá mạnh)
• Thổi từ trong ra ngoài, theo hướng từ bo mạch ra khe tản nhiệt
• Lưu ý: Không thổi trực diện vào các linh kiện nhạy cảm như IC, Opto, relay nhỏ

Bước 4: Chải mềm làm sạch khe tản nhiệt

• Dùng bàn chải mềm (loại chải vệ sinh máy tính) để làm sạch khe tản nhiệt của IGBT
• Chải nhẹ nhàng, tránh làm gãy hoặc cong các cánh tản nhiệt

Bước 5: Kiểm tra và bảo dưỡng quạt làm mát

• Tháo quạt ra, vệ sinh cánh quạt
• Kiểm tra trục quạt: Nếu khô hoặc kêu, nhỏ 1-2 giọt dầu máy khâu (hoặc dầu WD-40)
• Quay thử quạt bằng tay, nếu quay nặng hoặc kẹt → cần thay mới

Bước 6: Kiểm tra visual các linh kiện
Quan sát kỹ:

• Tụ điện có phồng, rò dầu không?
• Chân IC, IGBT có bị hàn lạnh, nứt gãy không?
• Dây cắm có lỏng không?
• Có côn trùng chết, mối, kiến làm tổ bên trong không? (Đây là lỗi rất phổ biến ở Việt Nam)

Bước 7: Lắp lại và test không tải

• Lắp nắp vỏ, siết chặt vít
• Cấp nguồn, chạy test không tải (không mắc motor)
• Quan sát: Quạt quay không? Màn hình hiển thị bình thường không? Có tiếng kêu lạ không?

Chu kỳ vệ sinh biến tần theo môi trường

Không phải môi trường nào cũng cần vệ sinh với tần suất giống nhau. Dưới đây là khuyến nghị của tôi dựa trên kinh nghiệm thực tế:

Mẹo nhỏ từ Long Lê: Nếu không chắc, hãy mở nắp biến tần ra xem sau 3 tháng. Nếu bụi đã dày >2mm, nghĩa là môi trường bụi nhiều, cần rút ngắn chu kỳ vệ sinh.

Việc vệ sinh đúng cách không chỉ giúp biến tần hoạt động mát mẻ, mà còn kéo dài tuổi thọ linh kiện, giảm nguy cơ cháy nổ và duy trì hiệu suất ổn định. Đây là bước BẮT BUỘC trong bất kỳ kế hoạch bảo trì biến tần nào.

👉 Xem hướng dẫn chi tiết với hình ảnh thực tế tại: Hướng dẫn vệ sinh biến tần

3. Kiểm Tra Và Thay Thế Linh Kiện Hao Mòn - Trọng Tâm Bảo Trì Biến Tần

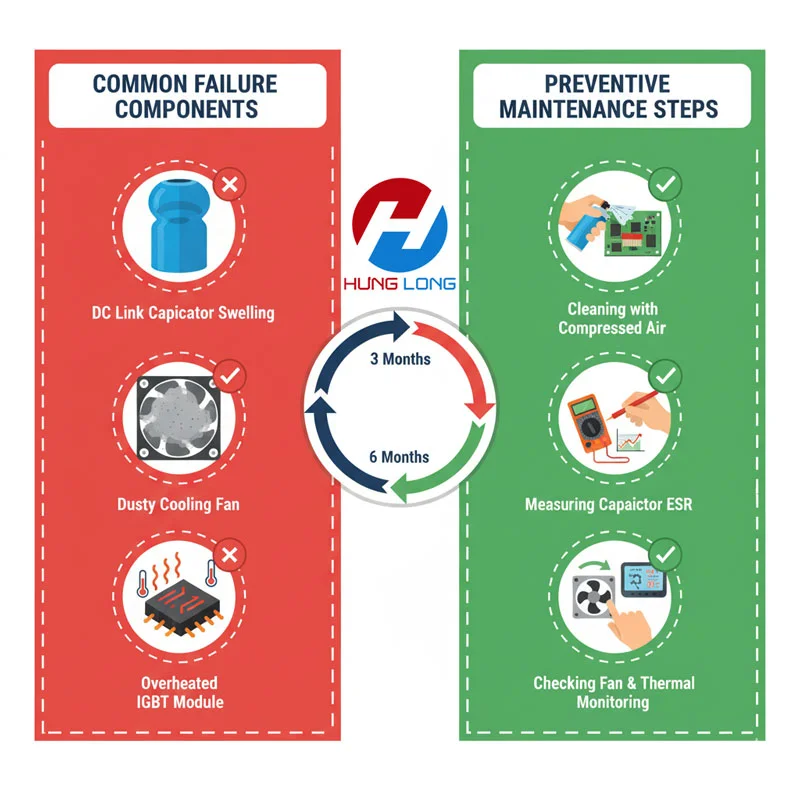

5 linh kiện "nóng" nhất cần theo dõi

Trong biến tần, không phải linh kiện nào cũng hao mòn đều nhau. Có những linh kiện rất bền (như biến áp, cuộn dây), nhưng cũng có những linh kiện "yếu ớt", dễ xuống cấp theo thời gian. Dưới đây là 5 linh kiện anh em kỹ thuật cần theo dõi sát sao nhất:

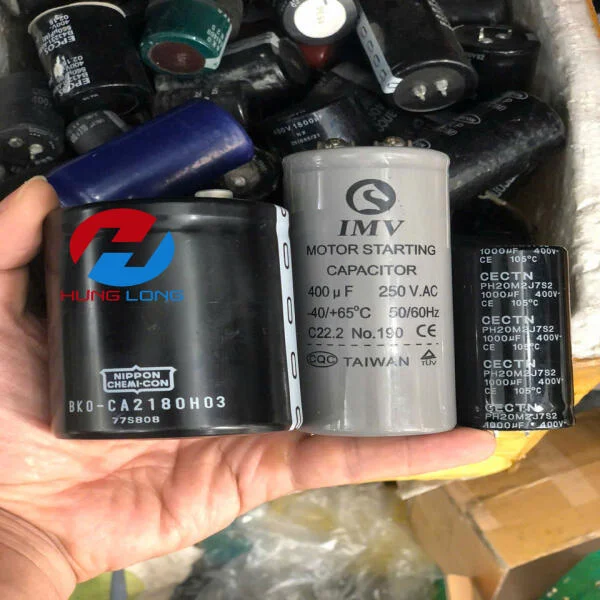

1. Tụ điện (DC Link Capacitor) - "Quả tim" của biến tần

Tụ điện lọc nguồn DC là linh kiện có tuổi thọ giới hạn nhất trong biến tần, thường chỉ 3-5 năm. Sau thời gian này, điện môi bên trong tụ bị khô dần, dung lượng giảm, ESR tăng cao → không lọc được nguồn tốt → sụt áp → lỗi hoặc cháy nổ.

Cách kiểm tra tụ điện:

• Dùng ESR meter hoặc đồng hồ đo tụ chuyên dụng đo dung lượng
• So sánh với giá trị ghi trên thân tụ (ví dụ: 1000µF)
• Nếu dung lượng giảm >20-30% → Cần thay ngay
• Quan sát visual: Nếu tụ phồng lên (đỉnh không phẳng), rò dầu, hoặc có vết cháy sém → Thay ngay lập tức

Thời điểm thay tụ điện:

• Sau 3-5 năm sử dụng (tùy hãng, môi trường)
• Khi đo dung lượng giảm >20%
• Khi xuất hiện lỗi: DC bus thấp, khởi động yếu, báo lỗi nguồn

Case thực tế: Năm ngoái tôi sửa 1 biến tần ABB ACS550 11kW ở nhà máy nhựa Hưng Yên. Máy chạy được 6 năm, bỗng nhiên báo lỗi "DC Undervoltage". Kiểm tra thì 3 tụ 450V/820µF đã giảm xuống còn 600µF. Thay bộ tụ mới, chi phí 2.5 triệu, biến tần lại chạy ngon lành.

2. Quạt làm mát - "Lá phổi" của biến tần

Quạt làm mát có nhiệm vụ hút không khí mát vào và thổi không khí nóng ra ngoài, giúp IGBT và các linh kiện khác không bị quá nhiệt. Quạt thường có tuổi thọ 3-5 năm, sau đó dễ bị:

• Bụi bẩn, khô dầu trục → kêu to, rung
• Motor quạt yếu → quay chậm
• Hỏng hoàn toàn → không quay

Cách kiểm tra quạt:

1. Nghe: Có tiếng kêu lạ, rít, kêu thình thịch không?
2. Nhìn: Quạt quay đều không? Có giật cục không?
3. Sờ: Quạt có nóng bất thường không?
4. Đo: Dùng ampe kìm đo dòng điện quạt (thường 0.1-0.5A tùy loại)

Khi nào nên thay quạt:

• Tiếng kêu to, khác thường
• Quay chậm hoặc ngừng đột ngột
• Sau 3-5 năm sử dụng liên tục
• Quạt quay nhưng gió yếu (motor già)

Mẹo: Đừng chờ quạt chết mới thay. Khi nghe tiếng kêu lạ, hãy chuẩn bị quạt dự phòng sẵn.

3. Module IGBT - "Bộ não công suất"

IGBT (Insulated Gate Bipolar Transistor) là linh kiện bán dẫn công suất, chịu trách nhiệm chuyển đổi DC thành AC để cấp cho động cơ. IGBT dễ hỏng khi:

• Quá tải, quá dòng lâu
• Quá nhiệt (do quạt hỏng, tụ yếu)
• Chập nguồn đầu ra (motor chạm mass)

Cách kiểm tra IGBT:

• Dùng đồng hồ đo chế độ Diode, đo các cực E-C-G
• IGBT tốt: Chiều thuận dẫn, chiều ngược không dẫn
• IGBT hỏng: Đo ngắn mạch (0Ω) hoặc hở mạch (∞Ω) cả 2 chiều

Dấu hiệu IGBT sắp hỏng:

• Biến tần nóng bất thường khi chạy
• Báo lỗi OC (Over Current), GF (Ground Fault)
• Chạy giật, tốc độ không ổn định

4. Diode chỉnh lưu đầu vào

Diode chỉnh lưu (thường là 6 hoặc 12 diode) có nhiệm vụ chuyển AC 3 pha thành DC. Diode dễ hỏng khi:

• Sốc điện áp đầu vào
• Nhiệt độ cao kéo dài
• Dòng tải lớn

Cách kiểm tra:

• Đo diode bằng chế độ Diode test
• Diode tốt: Chiều thuận ~0.5-0.7V, chiều ngược ∞
• Nếu đo cả 2 chiều đều ngắn mạch hoặc hở mạch → Diode hỏng

5. Relay, Contactor, Tiếp điểm

Relay và contactor dùng để bật/tắt mạch, thường nằm ở mạch điều khiển hoặc mạch nguồn. Sau nhiều lần đóng cắt, tiếp điểm sẽ:

• Cháy đen, oxy hóa
• Mòn, không tiếp xúc tốt
• Kẹt (không mở được hoặc không đóng được)

Chu kỳ thay thế:

• Sau 5-7 năm
• Hoặc sau 100.000 lần đóng cắt (xem datasheet)
• Khi phát hiện tiếp điểm cháy đen hoặc relay kêu nhưng không hút

Lịch kiểm tra linh kiện biến tần khoa học

Để dễ nhớ và thực hiện, tôi tổng hợp lịch kiểm tra linh kiện theo chu kỳ như sau:

Nguyên tắc vàng: Đừng chờ đến khi linh kiện chết mới thay. Hãy thay khi còn hoạt động nhưng đã có dấu hiệu xuống cấp (giống như thay nhớt xe máy vậy). Điều này giúp tránh được tình trạng biến tần chết đột ngột giữa ca sản xuất, gây thiệt hại lớn.

Checklist kiểm tra nhanh trước mỗi ca làm việc:

• Quạt biến tần có quay không?
• Nhiệt độ vỏ ngoài có nóng bất thường không? (Sờ tay, nếu nóng >50°C thì có vấn đề)
• Có tiếng kêu lạ từ bên trong không?
• Màn hình LED/LCD hiển thị bình thường không?
• Có mùi cháy, mùi nhựa cháy không?

Nếu phát hiện bất kỳ dấu hiệu nào trên, hãy dừng máy ngay và kiểm tra kỹ. Đừng "ráng chạy cho hết ca" rồi sửa sau, vì như vậy rất có thể sẽ làm hỏng thêm các linh kiện khác.

👉 Tìm hiểu chi tiết về từng loại linh kiện tại: Kiểm tra và thay thế linh kiện hao mòn định kỳ trong biến tần

4. Bảo Vệ Biến Tần Khỏi Quá Nhiệt - Yếu Tố Quyết Định Tuổi Thọ

Nếu hỏi tôi điều gì giết chết biến tần nhanh thứ hai (sau bụi bẩn), tôi sẽ trả lời ngay: quá nhiệt. Theo thống kê từ các dự án bảo trì biến tần mà HLAuto thực hiện, hơn 50% các trường hợp IGBT cháy, tụ điện nổ đều có liên quan đến vấn đề nhiệt độ.

Nguyên nhân quá nhiệt phổ biến nhất

Trong thực tế, tôi gặp rất nhiều trường hợp biến tần bị quá nhiệt, nhưng đều xoay quanh 5 nguyên nhân chính sau:

1. Môi trường lắp đặt nóng (>40°C)
Biến tần được thiết kế để hoạt động tốt nhất ở nhiệt độ môi trường 0-40°C. Khi nhiệt độ xung quanh vượt quá 40°C (như trong xưởng đúc, xưởng lò, mùa hè miền Nam), khả năng tản nhiệt giảm mạnh. Nhiều biến tần cao cấp có chức năng tự giảm công suất (derating) khi môi trường quá nóng, nhưng biến tần giá rẻ thì không có, dẫn đến quá nhiệt và hỏng.

2. Quạt tản nhiệt hỏng hoặc bẩn
Như đã nói ở phần trước, quạt là "lá phổi" của biến tần. Khi quạt yếu, không quay hoặc bị bụi bít kín, không khí nóng không thoát ra được → nhiệt tích tụ → IGBT nóng vượt ngưỡng cho phép (thường là 85-100°C) → kích hoạt bảo vệ hoặc cháy luôn.

3. Khe tản nhiệt bị bít kín
Nhiều thợ lắp đặt để biến tần quá sát tường, hoặc xếp chồng nhiều biến tần quá gần nhau trong tủ điện. Khi không đủ khoảng cách tản nhiệt (khuyến cáo >10-15cm mỗi bên), không khí không lưu thông được, biến tần sẽ nóng dần như một cái lò.

4. Quá tải liên tục
Biến tần có thể chạy quá tải 110-120% trong thời gian ngắn (vài phút), nhưng nếu quá tải liên tục, nhiệt sinh ra sẽ vượt khả năng tản nhiệt. Tôi từng gặp trường hợp một nhà máy dùng biến tần 5.5kW để chạy motor 7.5kW (tiết kiệm chi phí), kết quả chỉ sau 6 tháng, biến tần cháy IGBT, chi phí sửa gấp 3 lần so với việc mua đúng công suất ngay từ đầu.

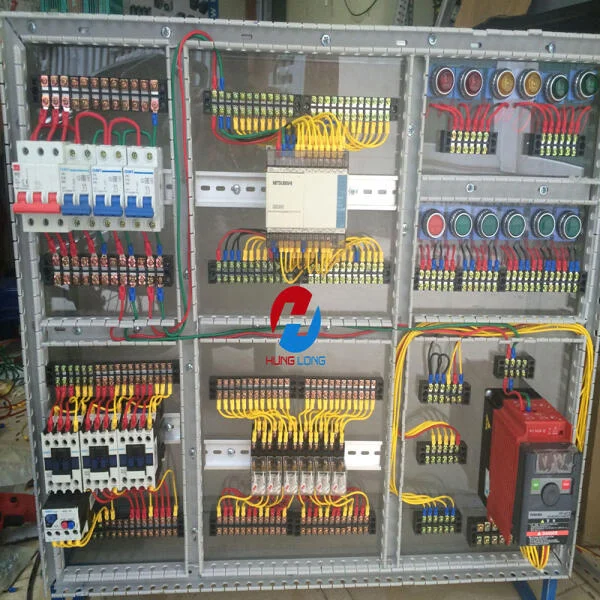

5. Lắp trong tủ điện kín, không thông gió
Nhiều nhà máy để biến tần trong tủ điện đóng kín, không có quạt thông gió, không có lỗ thoát khí. Trong mùa hè, nhiệt độ bên trong tủ có thể lên tới 50-60°C, khiến biến tần "sống trong lò lửa".

6 giải pháp chống quá nhiệt hiệu quả

Dựa trên kinh nghiệm thực chiến, tôi tổng hợp 6 giải pháp giúp bảo vệ biến tần khỏi quá nhiệt:

1. Lắp đặt đúng vị trí
Chọn vị trí:

• Thoáng mát, có gió tự nhiên
• Tránh ánh nắng trực tiếp (đặc biệt là hướng Tây)
• Xa nguồn nhiệt (lò, động cơ lớn, máy biến áp)
• Cao từ mặt sàn 1-1.5m (tránh bụi bẩn và nước tràn vào)

2. Đảm bảo khoảng cách tản nhiệt

• Khoảng cách tối thiểu mỗi bên: 15cm
• Khoảng cách phía trên: 20cm
• Khoảng cách phía dưới: 10cm
• Nếu lắp nhiều biến tần trong cùng tủ điện, nên xếp cách nhau ít nhất 5-10cm

3. Vệ sinh quạt và tản nhiệt định kỳ
Như đã hướng dẫn ở phần vệ sinh, việc làm sạch quạt và khe tản nhiệt giúp tăng 30-40% hiệu suất làm mát. Nên kiểm tra và vệ sinh:

• Môi trường bụi nhiều: 3 tháng/lần
• Môi trường bình thường: 6 tháng/lần

4. Lắp thêm quạt tủ điện
Đây là giải pháp tôi thường khuyên với các khách hàng có tủ điện nóng. Lắp 2 quạt:

• 1 quạt hút vào (phía dưới tủ điện): Hút không khí mát từ bên ngoài vào
• 1 quạt thổi ra (phía trên tủ điện): Thổi không khí nóng ra ngoài
• Công suất quạt: 20-40W, điện áp 220V AC
• Chi phí: 200.000-500.000 đồng/bộ

Hiệu quả thực tế: Một khách hàng ở Hải Dương sau khi lắp thêm 2 quạt tủ điện, nhiệt độ bên trong giảm từ 48°C xuống còn 35°C. Biến tần không còn báo lỗi "OH" (Over Heat) nữa.

5. Sử dụng điều hòa cho phòng điều khiển
Với các phòng điều khiển quan trọng, có nhiều biến tần, PLC, HMI, nên đầu tư điều hòa để giữ nhiệt độ ổn định 22-28°C. Đây là giải pháp tốt nhất nhưng chi phí cao (10-20 triệu cho máy lạnh 1.5-2HP).

6. Giảm tải hoặc chọn biến tần công suất lớn hơn 20%
Nếu biến tần thường xuyên chạy ở tải cao (>80%), nên:

• Giảm tải xuống nếu có thể
• Hoặc nâng cấp lên biến tần công suất lớn hơn 20% (ví dụ: Thay 5.5kW bằng 7.5kW)

Biến tần chạy ở 60-70% tải sẽ mát hơn rất nhiều so với chạy ở 90-100% tải.

Case study: Nhà máy dệt ở Nam Định

Tháng 7 năm ngoái, tôi được gọi đến một nhà máy dệt ở Nam Định vì 4 biến tần Delta 15kW liên tục báo lỗi "OH2" (Over Heat 2) mỗi ca chiều. Khi đến hiện trường, tôi phát hiện:

Vấn đề:

• Tủ điện đặt sát tường, phía sau không có khoảng cách
• Không có quạt tủ điện
• Mùa hè, nhiệt độ bên trong tủ lên tới 52°C (đo bằng súng nhiệt)
• Quạt biến tần bị bụi xơ vải bít kín

Giải pháp đưa ra:

1. Vệ sinh toàn bộ 4 biến tần, làm sạch quạt và tản nhiệt
2. Dời tủ điện ra xa tường 30cm để thoáng
3. Lắp thêm 2 quạt tủ điện 220V/40W (1 hút vào, 1 thổi ra)
4. Hướng dẫn vận hành viên kiểm tra quạt hàng tuần

Kết quả:

• Nhiệt độ tủ điện giảm xuống còn 38-40°C
• Không còn lỗi "OH" nữa
• Tuổi thọ biến tần dự kiến tăng thêm 3-5 năm
• Chi phí đầu tư: 3.5 triệu (bao gồm vệ sinh + quạt + công lắp đặt)

Bài học: Đừng chờ biến tần báo lỗi mới xử lý. Hãy chủ động đo nhiệt độ, kiểm tra quạt và tối ưu hệ thống làm mát ngay từ đầu.

👉 Tìm hiểu thêm về: Bảo vệ biến tần khỏi quá nhiệt và nhiễu điện từ

5. Giảm Nhiễu Điện Từ (EMI) - Bảo Vệ Biến Tần Và Thiết Bị Xung Quanh

Nhiễu điện từ (EMI - Electromagnetic Interference) là một vấn đề "ngầm" nhưng rất nguy hiểm trong hệ thống tự động hóa. Tôi đã chứng kiến không ít trường hợp PLC bị treo, cảm biến báo sai, HMI bị loạn hình... và nguyên nhân đều đến từ biến tần phát ra nhiễu quá lớn mà không được xử lý đúng cách.

Tại sao nhiễu điện từ nguy hiểm?

Biến tần hoạt động bằng cách chuyển đổi dòng điện AC thành DC, rồi từ DC thành AC với tần số thay đổi thông qua công nghệ PWM (Pulse Width Modulation). Quá trình đóng cắt nhanh này (hàng chục kHz) tạo ra rất nhiều nhiễu điện từ, lan truyền qua:

• Dây dẫn (conducted emission)
• Sóng điện từ trong không gian (radiated emission)

Nhiễu này có thể gây ra:

1. Lỗi PLC, cảm biến, thiết bị điều khiển
Nhiễu xâm nhập vào tín hiệu điều khiển (4-20mA, 0-10V, tín hiệu số) làm PLC đọc sai, cảm biến báo sai, relay đóng ngắt lung tung. Tôi từng gặp trường hợp một dây chuyền đóng gói tự động, cảm biến đếm sản phẩm báo sai +/- 10% mỗi ngày, kiểm tra mãi mới phát hiện là do biến tần chạy motor băng tải phát nhiễu lên dây tín hiệu cảm biến.

2. Hỏng board điều khiển biến tần
Nhiễu không chỉ ảnh hưởng thiết bị xung quanh mà còn có thể "tự hại" chính biến tần. Nhiễu phản xạ từ dây motor dài (>50m) có thể làm hỏng module điều khiển, IC Opto, hoặc gây lỗi giao tiếp.

3. Gây nhiễu lên lưới điện
Biến tần phát nhiễu ngược trở lại lưới điện, ảnh hưởng đến các thiết bị khác cùng chung nguồn: đèn huỳnh quang bị nhấp nháy, màn hình máy tính bị rung, loa phát ra tiếng rè...

4. Vi phạm tiêu chuẩn EMC
Ở các nước phát triển, thiết bị công nghiệp phải đạt chuẩn EMC (như EN 61800-3, IEC 61000) mới được phép lắp đặt. Việt Nam tuy chưa bắt buộc chặt chẽ, nhưng xu hướng tương lai là các nhà máy hiện đại phải tuân thủ.

5 biện pháp chống nhiễu cho biến tần

Từ kinh nghiệm thực tế triển khai hàng trăm dự án, tôi tổng hợp 5 biện pháp chống nhiễu hiệu quả nhất:

1. Nối đất đúng chuẩn
Đây là biện pháp quan trọng nhất và... miễn phí nhất (chỉ cần làm đúng).

Yêu cầu:

• Điện trở nối đất: <5Ω (tốt nhất là <3Ω)
• Dây nối đất: Dây đồng bện tiết diện ≥6mm² (tốt nhất 10mm²)
• Nối đất tại: Vỏ biến tần, vỏ motor, vỏ tủ điện, khung máy
• Tất cả thiết bị nối chung 1 điểm đất (star grounding hoặc mesh grounding)

Sai lầm phổ biến:

• Nối đất lỏng lẻo, không chắc chắn
• Dùng dây quá nhỏ, không đủ tiết diện
• Mỗi thiết bị nối riêng 1 cọc đất (tạo ra vòng lặp đất - ground loop)

Cách kiểm tra: Dùng đồng hồ đo điện trở đất (Earth Resistance Meter), giá khoảng 2-3 triệu/chiếc.

2. Sử dụng cáp chống nhiễu (Shielded Cable)
Đối với dây tín hiệu điều khiển (từ PLC đến biến tần, từ cảm biến đến PLC), bắt buộc phải dùng cáp chống nhiễu (cáp có lớp lưới kim loại bao bọc bên ngoài).

Cách đi dây đúng:

• Lớp chống nhiễu (shield) nối đất 1 đầu duy nhất (thường là đầu gần thiết bị nhận tín hiệu)
• Không để shield chạm vào vỏ hoặc nối đất 2 đầu (sẽ tạo vòng lặp)
• Tín hiệu 4-20mA, 0-10V, RS485 đều nên dùng cáp chống nhiễu

Chi phí: Cáp chống nhiễu đắt hơn cáp thường 2-3 lần, nhưng đáng đồng tiền bát gạo.

3. Tách riêng dây nguồn và dây tín hiệu
Nguyên tắc vàng: Dây nguồn động lực (220V, 380V) và dây tín hiệu (24V DC, 4-20mA, RS485) KHÔNG ĐƯỢC chạy chung ống, chung máng cáp.

Khoảng cách tối thiểu:

• Dây nguồn và dây tín hiệu: >30cm
• Nếu phải chéo nhau: Chéo vuông góc 90° (giảm nhiễu tối đa)
• Nếu bắt buộc phải gần nhau: Dùng ống lồng kim loại nối đất cho dây tín hiệu

Thực tế: Nhiều thợ lắp đặt để tiết kiệm công, chạy chung hết vào 1 ống → Nhiễu điên đầu, khắc phục mất vài ngày.

4. Lắp bộ lọc EMC (Input/Output Filter)
Bộ lọc EMC là thiết bị lọc nhiễu, lắp ở:

• Phía đầu vào biến tần (Input Filter): Lọc nhiễu đi ra lưới điện
• Phía đầu ra biến tần (Output Filter): Lọc nhiễu đi vào motor

Khi nào cần lắp:

• Khi biến tần đặt gần PLC, HMI, cảm biến nhạy cảm
• Khi hệ thống có nhiều thiết bị điện tử
• Khi khách hàng yêu cầu đạt chuẩn EMC

Chi phí: 2-5 triệu/bộ tùy công suất biến tần.

Lưu ý: Một số biến tần cao cấp (Siemens, ABB, Schneider) đã tích hợp sẵn bộ lọc EMC bên trong. Biến tần Trung Quốc giá rẻ thường không có.

5. Dùng cuộn kháng AC (Reactor) hoặc choke
Cuộn kháng lắp phía đầu vào hoặc đầu ra biến tần có tác dụng:

• Giảm harmonics (sóng hài)
• Giảm dòng xung khi khởi động
• Bảo vệ biến tần khi dây motor quá dài (>50m)

Loại cuộn kháng:

• AC Input Reactor (lắp phía đầu vào): Giảm nhiễu vào lưới, giảm harmonics
• DC Link Choke: Giảm nhiễu DC bus
• AC Output Reactor (lắp phía đầu ra): Giảm phản xạ sóng khi dây motor dài, bảo vệ motor

Chi phí: 1.5-4 triệu/chiếc tùy công suất.

Checklist kiểm tra nhiễu biến tần

Để dễ kiểm tra, tôi làm một checklist nhanh anh em có thể in ra dán vào tủ điện:

• Dây nối đất đúng, chắc chắn, điện trở <5Ω
• Không chung dây tín hiệu và nguồn động lực
• Dây tín hiệu dùng loại shielded, nối đất 1 đầu
• Có bộ lọc EMC (nếu gần PLC/thiết bị nhạy cảm)
• Dây motor không quá dài (nếu >50m, phải có reactor đầu ra)
• Vỏ biến tần, motor, tủ điện đều nối đất tốt
• Không có thiết bị nhạy cảm (radio, điện thoại) đặt gần biến tần

Nếu đã làm đủ 7 điều trên mà vẫn bị nhiễu, hãy liên hệ chuyên gia để kiểm tra sâu hơn (có thể do vấn đề từ lưới điện, hoặc thiết kế hệ thống).

👉 Xem thêm: Bảo vệ biến tần khỏi quá nhiệt và nhiễu điện từ

6. Lắp Đặt Biến Tần Đúng Kỹ Thuật - Giảm 50% Lỗi Vận Hành

Một sự thật mà tôi nhận ra sau nhiều năm sửa biến tần: 50% lỗi vận hành đến từ lắp đặt sai ngay từ đầu. Không phải do biến tần kém chất lượng, không phải do vận hành viên không biết dùng, mà đơn giản là thợ điện lắp không đúng kỹ thuật.

Vị trí lắp đặt lý tưởng

Yêu cầu cơ bản:

• Cao từ mặt sàn: 1-1.5m (tránh nước tràn, bụi bặm, va chạm)
• Thông thoáng: Không đóng kín, có gió tự nhiên hoặc thông gió cưỡng bức
• Tránh ánh nắng trực tiếp: Đặc biệt hướng Tây (mùa hè có thể nóng >50°C)
• Xa nguồn nhiệt: Cách lò, máy biến áp, động cơ lớn >1m
• Xa nguồn rung động mạnh: Rung động làm lỏng vít, hở dây, hư relay

Hướng lắp đặt:

• Ưu tiên lắp đứng (theo thiết kế nhà sản xuất)
• Nếu bắt buộc phải lắp ngang, phải có biện pháp tản nhiệt bổ sung
• Đảm bảo hướng gió quạt thổi từ dưới lên trên (theo nguyên lý đối lưu tự nhiên)

Môi trường lý tưởng:

• Nhiệt độ: 0-40°C (tốt nhất 20-30°C)
• Độ ẩm: 20-90% RH, không ngưng tụ
• Không có khí ăn mòn (axit, kiềm, muối biển)
• Không có bụi kim loại dẫn điện
• Không có rung động mạnh (nếu có, cần lắp đệm giảm chấn)

7 lỗi lắp đặt phổ biến (và cách tránh)

Sau đây là 7 lỗi lắp đặt tôi gặp nhiều nhất trong thực tế, cùng với hậu quả và cách khắc phục:

Lỗi 1: Lắp ngang thay vì lắp đứng

Hậu quả:
Không khí nóng tích tụ ở phần trên, không thoát ra được → Quá nhiệt → Giảm tuổi thọ hoặc cháy IGBT

Cách khắc phục:

• Luôn lắp đứng theo hướng dẫn nhà sản xuất
• Nếu bắt buộc lắp ngang: Lắp thêm quạt cưỡng bức + giảm tải 20%

Lỗi 2: Lắp quá gần thiết bị khác

Hậu quả:
Không đủ không gian tản nhiệt → Quá nhiệt → Lỗi "OH"

Khoảng cách tối thiểu:

• Mỗi bên: 15cm
• Phía trên: 20cm
• Phía dưới: 10cm

Thực tế: Nhiều tủ điện chật chội, biến tần xếp sát nhau. Nên thiết kế lại tủ hoặc tách riêng biến tần lớn ra ngoài.

Lỗi 3: Dây nguồn quá nhỏ, không đủ tiết diện

Hậu quả:
Sụt áp khi khởi động → Biến tần báo lỗi "Undervoltage" → Không khởi động được

Cách tính tiết diện dây:

• Dòng định mức biến tần (xem trên nhãn): Ví dụ 32A
• Chọn dây có dòng cho phép ≥ 1.25 x dòng định mức = 1.25 x 32 = 40A
• Tra bảng → Dây đồng 6mm² hoặc 10mm² (tùy độ dài)

Nguyên tắc: Thà dư tiết diện còn hơn thiếu. Dây quá nhỏ không chỉ sụt áp mà còn nóng, nguy cơ cháy.

Lỗi 4: Không có CB/MCCB phía trước biến tần

Hậu quả:
Khi biến tần ngắn mạch (IGBT cháy, chập nguồn), không có gì ngắt mạch → Cháy lan, nguy hiểm

Giải pháp:

• Lắp MCCB (Aptomat) phía trước biến tần
• Dòng cắt chọn: 1.5-2 lần dòng định mức biến tần
• Loại: Dùng MCCB có đặc tính C hoặc D (chịu được dòng xung khởi động)

Ví dụ: Biến tần 5.5kW, dòng định mức ~12A → Chọn MCCB 20A hoặc 25A

Lỗi 5: Dây motor quá dài (>50m), không có reactor

Hậu quả:
Phản xạ sóng cao tần trên dây dài → Sóng phản xạ về biến tần → Hỏng IGBT hoặc làm motor nóng bất thường

Giải pháp:

• Nếu dây motor <30m: Không cần làm gì
• Nếu dây motor 30-50m: Nên lắp AC Output Reactor
• Nếu dây motor >50m: BẮT BUỘC phải lắp AC Output Reactor hoặc dV/dt Filter

Chi phí reactor: 1.5-3 triệu, nhưng tránh được việc hỏng IGBT 10-20 triệu.

Lỗi 6: Không cài đúng thông số động cơ

Hậu quả:
Biến tần không điều khiển chính xác → Quá tải → Lỗi "OC" (Over Current) hoặc motor nóng, rung

Thông số cần cài đặt:

1. Công suất định mức motor (kW hoặc HP)
2. Dòng điện định mức motor (A) - quan trọng nhất
3. Điện áp định mức (V): 220V hoặc 380V
4. Tần số định mức (Hz): 50Hz hoặc 60Hz
5. Số vòng quay định mức (RPM): 1440rpm, 2850rpm...

Cách lấy thông số: Xem trên nameplate (nhãn mác) của motor, hoặc catalog.

Lưu ý: Nhiều người chỉ cài công suất, không cài dòng điện → Biến tần không bảo vệ được motor đúng cách.

Lỗi 7: Không test trước khi mắc tải

Hậu quả:
Nếu có lỗi (đấu dây sai, cài sai thông số), khi chạy tải sẽ hỏng ngay → Tốn tiền sửa chữa

Quy trình test đúng:

1. Bước 1: Cấp nguồn, chưa mắc motor, kiểm tra LED/LCD có sáng không
2. Bước 2: Cài thông số cơ bản (điện áp, tần số)
3. Bước 3: Chạy test không tải (chưa mắc motor), điều chỉnh tần số bằng tay, xem hiển thị có đúng không
4. Bước 4: Mắc motor, chạy không tải (motor không nối gì)
5. Bước 5: Nối tải nhẹ (20-30%), quan sát dòng, tốc độ
6. Bước 6: Từ từ tăng tải lên 100%, theo dõi nhiệt độ, âm thanh, rung động

Nếu bất kỳ bước nào có bất thường → DỪNG NGAY, kiểm tra lại.

Checklist lắp đặt biến tần hoàn chỉnh

Để đảm bảo không bỏ sót, tôi làm checklist này cho anh em kỹ thuật:

☐ Trước khi lắp đặt:

• Đã chọn vị trí phù hợp (thoáng, mát, tránh nắng)
• Đã đo khoảng cách tản nhiệt đủ (≥15cm mỗi bên)
• Đã chuẩn bị dây nguồn đúng tiết diện
• Đã có MCCB phía trước
• Đã có reactor (nếu dây motor >50m)

☐ Trong quá trình lắp:

• Lắp đứng, không lắp ngang
• Siết chặt vít, đảm bảo tiếp xúc tốt
• Nối đất chắc chắn (vỏ biến tần, motor, tủ điện)
• Dây nguồn và dây tín hiệu tách riêng (>30cm)
• Không có vật lạ rơi vào bên trong

☐ Sau khi lắp xong:

• Kiểm tra lại tất cả đấu dây (R-S-T, U-V-W, PE)
• Cài đặt đúng thông số motor
• Test không tải trước khi mắc motor
• Test có tải nhẹ → tải nặng từ từ
• Ghi lại thông số ban đầu (backup parameter)

☐ Bàn giao:

• Hướng dẫn vận hành viên cách dùng cơ bản
• In tài liệu hướng dẫn, dán vào tủ điện
• Ghi số hotline bảo trì để liên hệ khi cần

Nếu làm đủ các bước trên, tỷ lệ lỗi khi vận hành sẽ giảm xuống gần 0%.

👉 Xem hướng dẫn chi tiết với hình ảnh thực tế: Cách lắp đặt biến tần đúng kỹ thuật giúp giảm lỗi vận hành

7. Tối Ưu Hệ Thống Làm Mát Cho Biến Tần - Tăng 50% Tuổi Thọ

Nếu tôi phải chọn 1 yếu tố quyết định tuổi thọ biến tần, đó chính là hệ thống làm mát. Theo số liệu từ các nhà sản xuất lớn như Siemens, ABB, nhiệt độ làm việc tăng thêm 10°C sẽ giảm 50% tuổi thọ linh kiện bán dẫn. Điều này có nghĩa: biến tần làm mát tốt có thể sống 10 năm, trong khi biến tần quá nhiệt chỉ sống 3-5 năm.

Vai trò của quạt làm mát trong bảo trì biến tần

Quạt làm mát chiếm 80% khả năng tản nhiệt của biến tần. Không có quạt, hoặc quạt hoạt động yếu, biến tần sẽ nhanh chóng quá nhiệt và hỏng.

Số liệu thực tế từ HLAuto:

• Biến tần có quạt hoạt động tốt: Nhiệt độ IGBT ~60-70°C
• Biến tần quạt hỏng: Nhiệt độ IGBT >90°C → Kích hoạt bảo vệ hoặc cháy sau 2-3 tháng

Case điển hình: Tháng 3 năm ngoái, một khách hàng ở Bình Dương gọi tôi đến vì biến tần Delta 18.5kW liên tục tự ngắt sau 30 phút chạy. Kiểm tra thấy quạt bị kẹt, không quay. Nhiệt độ bên trong biến tần lên tới 95°C. Thay quạt mới (chi phí 350.000 đồng), biến tần hoạt động bình thường trở lại.

Cách kiểm tra quạt biến tần chi tiết

Để đảm bảo quạt hoạt động tốt, anh em nên kiểm tra theo 4 bước sau:

1. Nghe - Kiểm tra bằng tai

• Quạt tốt: Tiếng "ù" đều đều, nhẹ nhàng
• Quạt sắp hỏng: Tiếng kêu lạ (rít, thình thịch, kêu ngắt quãng)
• Quạt hỏng: Im lặng hoặc kêu rất to

2. Nhìn - Kiểm tra bằng mắt

• Quạt quay đều, không giật cục
• Tốc độ quay ổn định (thường 2000-3000 RPM)
• Không có bụi bẩn quá nhiều trên cánh quạt

3. Sờ - Kiểm tra bằng tay

• Tắt nguồn biến tần, đợi 10 phút
• Quay thử quạt bằng tay:
  • Quay nhẹ, trơn tru → OK
  • Quay nặng, kẹt → Cần bôi dầu hoặc thay
  • Không quay được → Thay ngay

4. Đo - Kiểm tra bằng đồng hồ

• Dùng ampe kìm đo dòng điện quạt
• Quạt thường: 0.1-0.5A tùy công suất
• Nếu dòng điện cao bất thường (>0.8A) → Quạt bị kẹt hoặc motor yếu

Khi nào nên thay quạt biến tần?

Đừng chờ quạt chết mới thay. Hãy thay khi:

1. Tiếng kêu lạ xuất hiện (kêu to, rít, lách cách)
2. Quay chậm hơn bình thường (nhìn bằng mắt thấy rõ)
3. Sau 3-5 năm sử dụng liên tục (tuổi thọ trung bình của quạt)
4. Quạt quay nhưng gió yếu (motor già, mòn)
5. Biến tần nóng hơn bình thường dù đã vệ sinh

Chi phí thay quạt:

• Quạt biến tần 0.75-5.5kW: 200.000-400.000 đồng
• Quạt biến tần 7.5-15kW: 400.000-800.000 đồng
• Quạt biến tần 18.5-30kW: 800.000-1.500.000 đồng

Mẹo tiết kiệm: Nên mua sẵn quạt dự phòng cho các biến tần quan trọng. Khi quạt kêu lạ, thay ngay không cần đợi hỏng hẳn.

Lắp thêm quạt tủ điện - Giải pháp "thần thánh" cho môi trường nóng

Đây là giải pháp tôi khuyên với 90% khách hàng có tủ điện nóng. Hiệu quả cao, chi phí thấp, dễ lắp đặt.

Cấu hình khuyến nghị:

• 2 quạt tủ điện 220V/40W
  • 1 quạt hút vào (phía dưới tủ, cách mặt sàn 20-30cm)
  • 1 quạt thổi ra (phía trên tủ, gần nóc)
• Lắp lưới lọc bụi ở quạt hút vào (tránh bụi bay vào tủ)
• Hướng gió: Tạo luồng gió từ dưới lên trên (theo nguyên lý đối lưu)

Chi phí:

• Quạt tủ điện: 150.000-300.000 đồng/chiếc
• Lưới lọc: 50.000-100.000 đồng
• Công lắp đặt: 200.000-500.000 đồng
• Tổng: 500.000-1.000.000 đồng cho bộ 2 quạt

Hiệu quả thực tế:

• Giảm nhiệt độ tủ điện: 5-12°C
• Tăng tuổi thọ biến tần: 30-50%
• Giảm lỗi quá nhiệt: 90%

Case thành công: Một nhà máy may ở Hà Nam có 8 biến tần trong 1 tủ điện. Mùa hè, nhiệt độ tủ lên 52°C, biến tần liên tục báo lỗi "OH". Sau khi lắp 4 quạt tủ điện (2 hút, 2 thổi), nhiệt độ giảm xuống còn 38°C. Chi phí: 1.2 triệu, nhưng tiết kiệm được hàng chục triệu sửa chữa và thời gian dừng máy.

So sánh các giải pháp làm mát

Kết luận: Với ngân sách hạn chế, lắp quạt tủ điện là giải pháp tối ưu nhất (chi phí thấp, hiệu quả cao).

👉 Xem hướng dẫn chi tiết: Sử dụng quạt làm mát và tản nhiệt hiệu quả cho biến tần

8. Kiểm Tra Và Bảo Dưỡng Tủ Điện - Môi Trường Sống Của Biến Tần

Nhiều người chỉ chú ý đến biến tần mà quên mất rằng tủ điện chính là "ngôi nhà" của biến tần. Một tủ điện kém chất lượng, bẩn, ẩm ướt, nóng sẽ làm giảm tuổi thọ biến tần dù biến tần có tốt đến mấy.

Tủ điện ảnh hưởng đến biến tần như thế nào?

1. Tủ bẩn → Bụi bay vào biến tần
Tủ điện không kín, có khe hở → Bụi, côn trùng, nước dễ dàng xâm nhập → Biến tần bẩn nhanh → Quá nhiệt → Hỏng

2. Tủ kín, không thông gió → Nhiệt độ cao
Tủ đóng kín, không có lỗ thoát khí, không có quạt → Nhiệt tích tụ → Biến tần quá nhiệt

3. Tủ ẩm → Ngắn mạch, gỉ sét
Môi trường ẩm ướt (nhà máy thực phẩm, nhà máy gần biển) → Độ ẩm trong tủ cao → Bo mạch bị oxy hóa, gỉ sét → Ngắn mạch

4. Dây nối lộn xộn → Khó bảo trì, dễ lỗi
Dây đấu lung tung, không có ống lồng, không có nhãn → Khi cần sửa chữa rất khó khăn, dễ nhầm lẫn

Checklist bảo dưỡng tủ điện định kỳ

☐ Kiểm tra kín khít:

• Cửa tủ đóng chặt, không có khe hở lớn
• Gioăng cao su cửa tủ còn tốt (không nứt, không bở)
• Các lỗ đi dây có ống lồng hoặc cao su chống bụi
• Không có vết nứt, lỗ hổng trên thân tủ

☐ Kiểm tra thông gió:

• Có lỗ thông gió hoặc quạt (nếu tủ kín)
• Lưới lọc bụi còn sạch (nếu có)
• Quạt tủ hoạt động tốt (nếu có)
• Nhiệt độ bên trong tủ <40°C

☐ Kiểm tra độ sạch:

• Không có bụi bẩn tích tụ
• Không có dầu mỡ, nước rò rỉ
• Không có côn trùng, chuột làm tổ
• Không có vật lạ (vít, que hàn, vỏ bao thuốc lá...)

☐ Kiểm tra hệ thống dây:

• Dây đi gọn gàng, theo tuyến
• Dây có ống lồng hoặc máng cáp
• Mỗi dây có nhãn ghi rõ (từ đâu đến đâu)
• Dây không bị lỏng, rơi ra

☐ Kiểm tra nối đất:

• Thanh đồng nối đất chắc chắn
• Tất cả thiết bị kim loại đều nối đất
• Không có dấu hiệu rỉ sét, lỏng lẻo
• Điện trở nối đất <5Ω (đo bằng đồng hồ)

☐ Kiểm tra môi trường:

• Tủ không đặt nơi ẩm ướt, mưa dột
• Tủ không đặt gần nguồn nhiệt
• Tủ không bị rung động mạnh
• Có nhiệt kế/ẩm kế theo dõi (nếu cần)

Chu kỳ bảo dưỡng tủ điện

Nâng cấp tủ điện cho biến tần

Nếu tủ điện hiện tại không đủ tốt, có thể nâng cấp thêm:

1. Lắp quạt thông gió (đã nói ở trên)
2. Lắp đèn LED chiếu sáng bên trong (dễ kiểm tra, sửa chữa)
3. Lắp công tắc cửa (ngắt nguồn tự động khi mở cửa - an toàn)
4. Lắp nhiệt kế/ẩm kế điện tử (theo dõi liên tục, có cảnh báo)
5. Sơn lại tủ (chống gỉ sét, dễ vệ sinh)
6. Dán sơ đồ điện bên trong cửa tủ (dễ tra cứu khi sửa chữa)

👉 Xem chi tiết: Kiểm tra và bảo dưỡng tủ điện

9. Lập Kế Hoạch Bảo Trì Biến Tần Cho Nhà Máy - Từ Lý Thuyết Đến Thực Hành

Sau nhiều năm tư vấn cho hàng trăm nhà máy, tôi nhận thấy: Nhà máy nào có kế hoạch bảo trì biến tần rõ ràng thì chi phí sửa chữa giảm 60-70%, thời gian dừng máy giảm 80%. Ngược lại, nhà máy nào "chạy đến đâu hay đến đó" thì liên tục gặp sự cố, tốn kém và bị động.

Tại sao cần kế hoạch bảo trì biến tần?

1. Chủ động, không bị động
Thay vì chờ biến tần hỏng rồi mới sửa (reactive maintenance), kế hoạch bảo trì giúp phát hiện sớm dấu hiệu hỏng hóc và xử lý khi chưa nghiêm trọng (preventive maintenance).

2. Tiết kiệm chi phí

• Sửa chữa khẩn cấp: 10-20 triệu/lần
• Bảo trì định kỳ: 3-5 triệu/năm
• Tiết kiệm: 50-70%

3. Giảm thời gian dừng máy
Bảo trì có kế hoạch → Sắp xếp trước → Sửa vào ca nghỉ, cuối tuần → Không ảnh hưởng sản xuất

4. Kéo dài tuổi thọ thiết bị
Biến tần được chăm sóc đều đặn sẽ sống lâu hơn gấp 2-3 lần.

Mẫu kế hoạch bảo trì biến tần thực tế

Dưới đây là mẫu kế hoạch tôi áp dụng cho nhiều khách hàng, anh em có thể tham khảo và điều chỉnh cho phù hợp:

Bảng 1: Lịch bảo trì theo chu kỳ

Bảng 2: Phân cấp bảo trì

Công cụ hỗ trợ lập kế hoạch

1. Sổ nhật ký bảo trì (Maintenance Log Book)
Ghi lại:

• Ngày giờ bảo trì
• Công việc đã làm
• Người thực hiện
• Phát hiện bất thường
• Linh kiện đã thay

2. Phần mềm quản lý bảo trì (CMMS - Computerized Maintenance Management System)
Nếu nhà máy lớn, nên dùng phần mềm như:

• SAP PM
• Maximo
• Hoặc Excel đơn giản cũng được

3. Thẻ bảo trì (Maintenance Tag)
Dán trên mỗi biến tần, ghi:

• Tên thiết bị, mã số
• Lần bảo trì gần nhất
• Lần bảo trì tiếp theo
• Người phụ trách

Kinh nghiệm thực tế từ các nhà máy

Case 1: Nhà máy nhựa ở Bắc Ninh

• Trước khi có kế hoạch: 12 biến tần, trung bình 5-6 cái hỏng/năm, chi phí sửa ~80 triệu/năm
• Sau khi có kế hoạch bảo trì: Chỉ 1-2 cái hỏng/năm, chi phí bảo trì + sửa chữa ~35 triệu/năm
• Tiết kiệm: 45 triệu/năm (56%)

Case 2: Nhà máy thực phẩm ở Đồng Nai
Trước đây, biến tần thường hỏng vào giữa ca sản xuất → Dừng dây chuyền → Thiệt hại lớn. Sau khi lập kế hoạch bảo trì, sửa chữa sắp xếp vào cuối tuần → Không ảnh hưởng sản xuất. Doanh thu tăng 15% nhờ ít dừng máy.

Mẹo nhỏ cho người mới bắt đầu

1. Bắt đầu từ việc đơn giản: Không cần phức tạp, chỉ cần 1 bảng Excel ghi lịch vệ sinh, kiểm tra cũng đã tốt rồi
2. Ưu tiên biến tần quan trọng: Bảo trì kỹ những biến tần trên dây chuyền chính trước
3. Gắn trách nhiệm cho người cụ thể: Mỗi biến tần có 1 người phụ trách chính
4. Làm đúng, làm đều: Đừng làm 1 lần rồi bỏ, phải kiên trì mới có kết quả
5. Ghi chép đầy đủ: Dữ liệu lịch sử bảo trì rất quý giá để phân tích và cải tiến

👉 Xem mẫu chi tiết và tải về: Lập kế hoạch bảo trì biến tần cho nhà máy

10. 8 Sai Lầm Phổ Biến Cần Tránh Khi Vận Hành Biến Tần

Trong quá trình sửa chữa và hỗ trợ kỹ thuật hàng trăm nhà máy, tôi nhận thấy có những sai lầm cứ lặp đi lặp lại, gây hư hỏng biến tần nghiêm trọng nhưng lại rất dễ tránh nếu biết trước. Dưới đây là 8 sai lầm "chết người" nhất:

Sai lầm 1: Tắt/bật nguồn biến tần liên tục

Tại sao nguy hiểm:
Mỗi lần bật nguồn, tụ điện phải nạp điện đột ngột từ 0V lên 500-600V trong vài mili giây → Dòng xung rất lớn (có thể lên tới 50-100A) → Gây stress cho tụ điện, diode chỉnh lưu, IGBT → Giảm tuổi thọ nhanh chóng.

Thực tế: Một khách hàng ở Hải Phòng có thói quen tắt biến tần mỗi khi nghỉ giải lao 15 phút, rồi bật lại. Tần suất: 6-8 lần/ca. Kết quả: Biến tần chỉ sống được 2 năm thay vì 5-7 năm.

Cách làm đúng:

• Chỉ tắt nguồn khi cần bảo trì, sửa chữa
• Khi tạm dừng sản xuất ngắn (<1 giờ), để biến tần ở chế độ Stop, không tắt nguồn
• Nếu dừng lâu (>4 giờ, qua đêm), có thể tắt nguồn

Sai lầm 2: Không cài đúng thông số động cơ

Tại sao nguy hiểm:
Biến tần cần biết thông số chính xác của motor để điều khiển và bảo vệ đúng. Nếu cài sai:

• Dòng định mức sai → Bảo vệ quá tải không chính xác → Motor cháy hoặc biến tần tự ngắt liên tục
• Công suất sai → Biến tần tính toán sai → Vận hành không hiệu quả

Thực tế: Tôi từng gặp trường hợp khách hàng cài công suất motor 5.5kW nhưng dòng định mức để mặc định 11A (của motor 5.5kW chuẩn). Trong khi motor thực tế của họ là 12.5A. Kết quả: Motor quá tải nhưng biến tần không báo, motor nóng và cháy cuộn dây sau 6 tháng.

Cách làm đúng:

• Xem nameplate trên motor, ghi lại chính xác:
  • Công suất (kW hoặc HP)
  • Dòng định mức (A) ← Quan trọng nhất
  • Điện áp (V)
  • Tần số (Hz)
  • Số vòng quay (RPM)
• Cài vào biến tần chính xác từng con số
• Không cài đại khái hoặc theo ước tính

Sai lầm 3: Bỏ qua vệ sinh và bảo trì định kỳ

Đây là sai lầm phổ biến nhất và cũng là nguyên nhân số 1 khiến biến tần chết sớm. Tôi đã nói kỹ về vệ sinh ở phần đầu, nên ở đây chỉ nhấn mạnh lại:

Hậu quả:

• Bụi bẩn → Quá nhiệt → Cháy IGBT, tụ điện nổ
• Chi phí sửa: 10-20 triệu
• Trong khi chi phí vệ sinh: 500.000/lần

Khuyến nghị: Vệ sinh 3-6 tháng/lần tùy môi trường. Đừng bao giờ bỏ qua.

Sai lầm 4: Không sử dụng bộ lọc EMC khi cần

Khi nào cần bộ lọc EMC:

• Biến tần đặt gần PLC, HMI, cảm biến
• Hệ thống có nhiều thiết bị điện tử nhạy cảm
• Biến tần và PLC chung nguồn điện
• Khách hàng yêu cầu đạt chuẩn EMC

Hậu quả khi không dùng:

• PLC đọc sai tín hiệu
• Cảm biến báo lỗi lung tung
• HMI bị loạn hình, treo
• Board điều khiển biến tần bị nhiễu, hỏng

Chi phí: 2-5 triệu, nhưng tránh được thiệt hại hàng chục triệu và thời gian troubleshoot mất nhiều ngày.

Sai lầm 5: Lắp sai điện áp (380V vào 220V hoặc ngược lại)

Đây là sai lầm CỰC KỲ NGUY HIỂM, có thể làm biến tần nổ ngay lập tức.

Case thực tế: Một khách hàng ở Vĩnh Phúc đặt mua biến tần 220V 1 pha, nhưng thợ điện không đọc kỹ nhãn, cấp nguồn 380V 3 pha vào → Biến tần phát nổ, cháy đen, tụ điện bay ra → Hỏng hoàn toàn, không sửa được.

Cách tránh:

• Đọc kỹ nhãn trên biến tần: "Input: 220V 1Ph" hay "Input: 380V 3Ph"
• Đo điện áp nguồn trước khi cấp vào biến tần
• Dùng đúng loại biến tần phù hợp với lưới điện nhà máy

Sai lầm 6: Dây motor quá dài, không dùng reactor

Vấn đề:
Khi dây motor dài >50m, sóng cao tần từ biến tần (PWM) sẽ phản xạ về → Điện áp đỉnh có thể lên tới 1.5-2 lần điện áp định mức → Hỏng cách điện motor, hỏng IGBT biến tần.

Dấu hiệu:

• Motor nóng bất thường
• Biến tần báo lỗi "OV" (Over Voltage) hoặc "GF" (Ground Fault)
• Có tiếng kêu lạ từ motor

Giải pháp:

• Dây motor <30m: OK, không cần làm gì
• Dây motor 30-50m: Nên lắp AC Output Reactor
• Dây motor >50m: BẮT BUỘC lắp AC Output Reactor hoặc dV/dt Filter

Sai lầm 7: Không backup thông số biến tần

Tình huống:
Board điều khiển biến tần hỏng → Phải thay board mới → Tất cả thông số bị mất → Phải cài lại từ đầu → Mất thời gian, có thể cài sai → Ảnh hưởng sản xuất.

Thực tế: Một khách hàng ở Bình Dương có biến tần Siemens G120 đã cài tối ưu rất kỹ (20+ thông số phức tạp). Board điều khiển hỏng, thay mới, nhưng không có bản backup → Mất 2 ngày để cài lại và tinh chỉnh → Thiệt hại hàng trăm triệu sản lượng.

Cách làm đúng:

• Sau khi cài đặt xong, backup thông số ngay:
  • Biến tần có cổng USB: Copy file ra USB
  • Biến tần kết nối phần mềm: Save file parameter
  • Biến tần không có: Chụp ảnh từng màn hình thông số, lưu vào máy tính
• Lưu ở 2-3 nơi: USB, máy tính, cloud
• Dán bản in thông số quan trọng vào cửa tủ điện

Sai lầm 8: Mua biến tần kém chất lượng, không rõ nguồn gốc

Hiện tượng:
Thị trường hiện nay tràn lan biến tần Trung Quốc giá rẻ, không rõ nguồn gốc, không bảo hành, linh kiện kém chất lượng.

Hậu quả:

• Hỏng nhanh (6 tháng - 2 năm)
• Khó sửa (không có linh kiện thay thế)
• Không có hỗ trợ kỹ thuật
• Chi phí sửa đắt, có khi phải mua mới

Khuyến nghị:

• Ưu tiên các hãng uy tín: Siemens, ABB, Schneider, Delta, Mitsubishi, Yaskawa
• Mua từ đại lý chính hãng, có tem bảo hành
• Đừng chạy theo giá rẻ, rồi tốn gấp đôi chi phí sửa chữa

Bài học từ Long Lê:
"Trong 10 năm sửa biến tần, tôi gặp đi gặp lại những sai lầm này. Nhiều khách hàng tiết kiệm vài triệu khi mua biến tần rẻ, rồi tốn hàng chục triệu sửa chữa. Nhiều người bỏ qua vệ sinh định kỳ, rồi biến tần cháy, gián đoạn sản xuất, thiệt hại hàng trăm triệu. Đầu tư đúng cách vào biến tần và bảo trì đúng cách chính là đầu tư cho sự ổn định của doanh nghiệp."

👉 Tìm hiểu thêm: Các sai lầm phổ biến cần tránh khi vận hành biến tần

Kết Luận: Bảo Trì Biến Tần - Đầu Tư Nhỏ, Lợi Ích Lớn

Sau hành trình dài qua 10 phần của bài viết, hy vọng anh em đã có cái nhìn toàn diện về bảo trì biến tần - từ lý thuyết đến thực hành, từ những việc đơn giản như vệ sinh đến những kỹ thuật chuyên sâu như kiểm tra linh kiện, chống nhiễu điện từ.

Bảo trì biến tần không phải là chi phí, mà là khoản đầu tư thông minh:

✅ Kéo dài tuổi thọ thiết bị từ 5 năm lên 10+ năm
✅ Tiết kiệm 60-70% chi phí sửa chữa
✅ Giảm 80% thời gian dừng máy đột xuất
✅ Tăng hiệu suất sản xuất, giảm hao phí điện năng
✅ Tăng độ tin cậy cho toàn bộ hệ thống tự động hóa

Những điều cốt lõi cần nhớ:

• Vệ sinh định kỳ 3-6 tháng/lần
• Kiểm tra và thay linh kiện hao mòn đúng lúc (tụ điện, quạt)
• Bảo vệ khỏi quá nhiệt và nhiễu điện từ
• Lắp đặt đúng kỹ thuật ngay từ đầu
• Lập kế hoạch bảo trì khoa học, ghi chép đầy đủ
• Tránh 8 sai lầm phổ biến đã nêu

Nếu anh em đang gặp khó khăn trong việc sửa chữa biến tần hoặc cần tư vấn về giải pháp bảo trì toàn diện, đừng ngại liên hệ HLAuto. Với hơn 10 năm kinh nghiệm và hàng trăm dự án thành công, chúng tôi cam kết mang đến giải pháp tối ưu nhất cho nhà máy của bạn.

👉 Bạn đang gặp sự cố với biến tần? Xem ngay: Sửa biến tần - Hướng dẫn toàn diện từ chẩn đoán đến khắc phục

📞 Liên Hệ HLAuto - Đối Tác Tin Cậy Trong Bảo Trì & Sửa Chữa Biến Tần

HLAuto - Chuyên gia hàng đầu về điện tử công nghiệp và tự động hóa tại Việt Nam

🔧 Dịch vụ của chúng tôi:

• ✅ Sửa chữa biến tần mọi hãng: Siemens, ABB, Delta, Schneider, Mitsubishi, Yaskawa...
• ✅ Bảo trì định kỳ tại nhà máy (hợp đồng theo tháng/năm)
• ✅ Tư vấn lập kế hoạch bảo trì tối ưu
• ✅ Cung cấp linh kiện chính hãng: tụ điện, IGBT, board điều khiển, quạt...
• ✅ Đào tạo kỹ thuật viên vận hành và bảo trì cơ bản
• ✅ Hỗ trợ kỹ thuật 24/7 qua Hotline/Zalo

📱 Hotline/Zalo: 0948.956.835 (Hỗ trợ 24/7)
🌐 Website: https://hlauto.vn
📧 Email: lelong.aec@gmail.com
📍 Địa chỉ: TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam.

💬 Cam kết của HLAuto:

• ⏱️ Phản hồi trong vòng 2 giờ
• 🔍 Chẩn đoán miễn phí, báo giá trước khi sửa
• 🛡️ Bảo hành 3-6 tháng cho linh kiện thay thế
• 🚀 Hỗ trợ khẩn cấp trong ngày (khu vực Hà Nội, TP.HCM)

Đừng để biến tần "chết" mới lo! Hãy inbox HLAuto ngay hôm nay để được tư vấn kế hoạch bảo trì phù hợp và tiết kiệm nhất cho nhà máy của bạn.
