Kiểm tra và bảo dưỡng tụ điện trong biến tần: đủ ba vị trí tụ DC, tụ nguồn và tụ lọc

Bảo dưỡng tụ điện là hạng mục quyết định tuổi thọ thực tế của biến tần, vì tụ điện hóa là linh kiện lão hóa nhanh nhất trong máy — và "tụ điện trong biến tần" không chỉ là dãy tụ lớn trên DC bus mà nhiều người vẫn nghĩ: một chiếc biến tần có tụ ở ít nhất ba vị trí, mỗi vị trí hỏng theo một cách khác nhau và gây ra một triệu chứng khác nhau. Trong chuyên mục bảo trì và kéo dài tuổi thọ biến tần, bài này bao phủ đủ cả ba vị trí: tụ DC bus, tụ nguồn điều khiển và tụ lọc. Góc nhìn của mình: chu kỳ sống đầy đủ của tụ — chọn đúng lúc mua linh kiện, kiểm tra trong bảo trì, thay theo kế hoạch — phải được quản cùng một chỗ, vì thay tụ DC mà bỏ quên tụ nguồn nhỏ trên bo điều khiển là kiểu bảo dưỡng nửa vời rất hay gặp.

Cụ thể, bài này đi qua: bản đồ ba vị trí tụ trong biến tần và triệu chứng khi từng vị trí xuống cấp; bảng đối chiếu vị trí – vai trò – dấu hiệu – quy trình kiểm tra; quy trình kiểm tra tụ ở cấp hệ thống theo bốn bước (quan sát, đo điện dung và ESR, kiểm tra khi máy chạy, ra quyết định thay); phần tóm tắt chu trình sống của tụ gồm chọn tụ khi thay, thời điểm thay và định dạng lại tụ (reforming) cho máy để lâu; một case thực tế tại Hưng Yên; và tiêu chí khi nào nên mang máy tới đơn vị chuyên sâu thay vì tự xử lý.

Ba vị trí tụ trong biến tần và triệu chứng khi xuống cấp

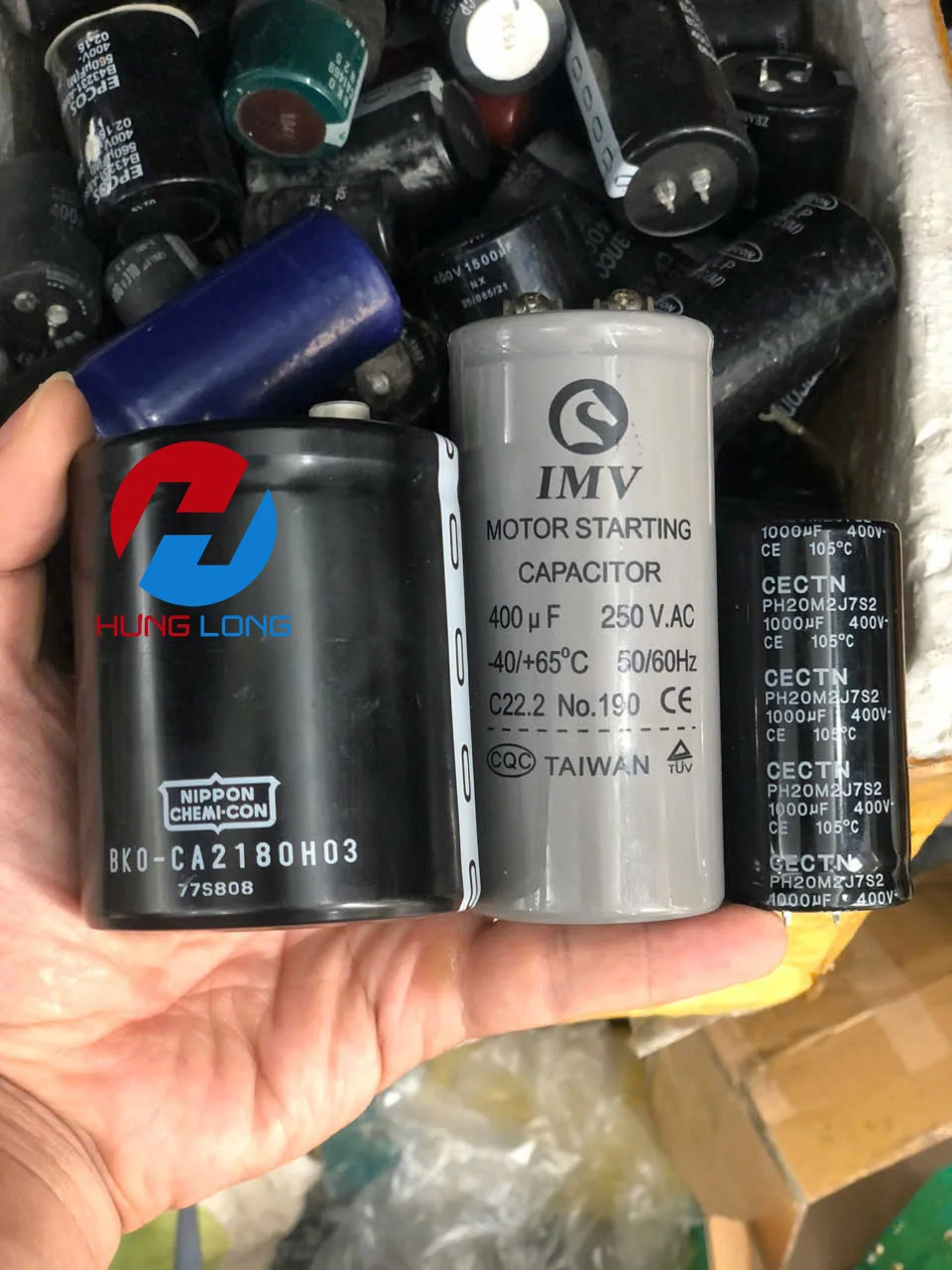

• Tụ DC bus (tụ phẳng DC link): dãy tụ điện hóa lớn sau cầu chỉnh lưu, nhiệm vụ san phẳng điện áp DC và cấp năng lượng tức thời cho tầng nghịch lưu. Xuống cấp → điện áp DC gợn sóng lớn: máy báo điện áp DC thấp (UV), quá áp giả khi giảm tốc, lỗi chập chờn theo tải, và IGBT phải chịu xung điện áp xấu hơn.
• Tụ nguồn điều khiển / nguồn switching (SMPS) trên bo mạch: các tụ nhỏ cấp nguồn cho mạch điều khiển, mạch kích gate và hiển thị. Xuống cấp → triệu chứng rất "ma": máy thỉnh thoảng không khởi động, bật tắt bất thường, hiển thị chập chờn, lỗi lúc có lúc không — nhóm triệu chứng hay bị chẩn đoán nhầm sang bo điều khiển hỏng.
• Tụ lọc (lọc đầu vào/ra, lọc EMI, snubber tùy thiết kế): xuống cấp → nhiễu tăng, hiệu quả lọc giảm, ảnh hưởng sang thiết bị xung quanh và chính mạch điều khiển.

Điểm cần nhấn: hai vị trí sau nằm rải rác trên các bo mạch và ít được để ý, trong khi chi phí kiểm tra chúng gần như bằng không nếu đã mở máy — mở máy kiểm tra tụ mà chỉ nhìn dãy tụ DC là bỏ qua một nửa rủi ro.

Bảng đối chiếu: vị trí — vai trò — dấu hiệu — quy trình kiểm tra

Quy trình kiểm tra tụ ở cấp hệ thống

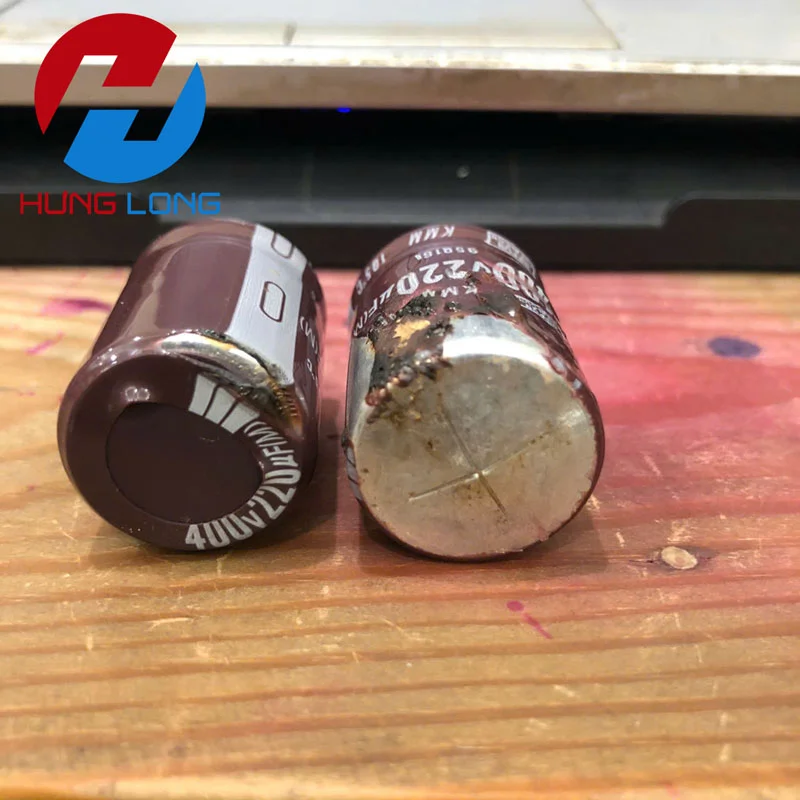

1. Quan sát: ngắt nguồn, chờ xả điện và kiểm tra an toàn (xem thêm ở bài linh kiện hao mòn về ESD) trước khi mở nắp; quan sát toàn bộ tụ ở cả ba vị trí: đỉnh phồng, chân rò dịch, vỏ nứt, đổi màu do nhiệt.
2. Đo điện dung và ESR: đo bằng đồng hồ chuyên dụng (kỹ thuật đo nằm ở bài sử dụng đồng hồ vạn năng trong sửa chữa biến tần) — điện dung giảm và ESR tăng so với giá trị danh định là căn cứ thay, kể cả khi tụ trông còn nguyên. Riêng tụ nguồn nhỏ trên bo, ESR tăng là dấu hiệu chính vì chúng thường khô mà không phồng.
3. Kiểm tra khi máy chạy: với tụ DC, theo dõi điện áp DC và độ gợn sóng khi máy chạy tải thật — triệu chứng chỉ xuất hiện dưới tải là lý do bước này không thay thế được bằng đo tĩnh.
4. Quyết định thay: tụ chạm ngưỡng ở bước đo hoặc có dấu hiệu vật lý thì thay theo nguyên tắc ở mục chu trình sống bên dưới; kiểm tra tụ luôn đi cùng kỳ ghi log đo kiểm (bài thiết bị đo và ghi dữ liệu biến tần) để lần kiểm tra sau có mốc so sánh, và nằm trong lịch tổng ở bài kiểm tra và thay thế linh kiện hao mòn.

Tóm tắt chu trình sống của tụ: chọn, thay, định dạng lại

Chọn tụ khi thay: đúng điện dung và điện áp danh định, chịu nhiệt 105°C, dòng ripple đạt yêu cầu, và ưu tiên dòng tụ low-ESR tuổi thọ dài của hãng uy tín — tụ là linh kiện không nên tiết kiệm. Thời điểm thay: thay theo kết quả đo và theo chu kỳ dự phòng trong lịch hao mòn, không chờ phồng mới thay — phồng là giai đoạn cuối của quá trình khô điện dịch. Định dạng lại (reforming): biến tần để lưu kho hoặc dừng chạy lâu (từ khoảng một năm trở lên) cần được cấp nguồn định dạng lại tụ DC theo hướng dẫn của hãng trước khi đưa vào chạy tải, tránh việc tụ mất lớp oxit bị đánh thủng khi cấp áp đột ngột. Ba việc này khép kín vòng đời của tụ: một chiếc tụ được chọn đúng, kiểm tra đúng kỳ và thay đúng lúc hiếm khi gây sự cố bất ngờ.

Case thực tế: biến tần chạy chập chờn vì tụ trên bo nguồn — Hưng Yên

Một xưởng làm giò chả tại Hưng Yên có biến tần INVT GD20 18,5kW biểu hiện rất khó chịu: máy chạy chập chờn theo kiểu "chạy được thì chạy liên tục không sao, nhưng tắt nguồn đi, hôm sau bật lại không lên; để chờ 2–3 ngày sau bật lại thì lại được". Kiểu lỗi theo chu kỳ bật/tắt như vậy dễ bị quy sang bo điều khiển hoặc nguồn cấp bên ngoài. Khi kiểm tra kỹ phần nguồn trên bo mạch, phát hiện 5 trong 8 tụ của khối nguồn bị phồng. Thay toàn bộ các tụ này bằng tụ cùng thông số, máy khởi động ổn định và lỗi biến mất hoàn toàn. Tổng chi phí sửa chữa chỉ bằng khoảng 10% giá thay một biến tần mới cùng công suất.

Bài học của case này nằm đúng ở thông điệp trung tâm của bài viết: triệu chứng "ma" kiểu lúc được lúc không rất thường do nhóm tụ nhỏ ở nguồn điều khiển — vị trí mà phần lớn các lần "kiểm tra tụ" thông thường bỏ qua vì chỉ chăm chú vào dãy tụ DC.

Khi nào nên mang tới đơn vị sửa chữa chuyên sâu

Kiểm tra bằng quan sát và đo cơ bản nằm trong khả năng của đội bảo trì nhà máy, nhưng nên dừng và mang máy tới đơn vị chuyên sâu khi: tụ DC cần thay hàng loạt (liên quan tới cân bằng dãy tụ và kiểm tra sau thay), máy có dấu hiệu hư lan sang tầng công suất hoặc bo điều khiển, triệu chứng vẫn còn sau khi đã thay tụ nghi ngờ, hoặc máy công suất lớn mà sai sót khi tháo lắp gây rủi ro cao. Bên mình chẩn đoán trước, báo giá rõ ràng rồi mới làm — phần CTA cuối bài là nơi liên hệ.
