Cách Lắp Đặt Biến Tần Đúng Kỹ Thuật: 7 Bước Giảm 80% Lỗi Vận Hành [2025]

Tại Sao Cách Lắp Đặt Biến Tần Quyết Định 80% Hiệu Quả Vận Hành?

Cách lắp đặt biến tần đúng kỹ thuật không chỉ là yêu cầu về mặt kỹ thuật mà còn là chìa khóa quyết định hiệu quả vận hành của toàn bộ hệ thống tự động hóa. Trong hơn 15 năm làm việc tại các nhà máy từ Bình Dương đến VSIP, tôi đã chứng kiến hàng trăm trường hợp biến tần gặp sự cố do lắp đặt biến tần đúng kỹ thuật không được tuân thủ nghiêm ngặt.

Thực tế cho thấy, một hệ thống biến tần inverter công nghiệp được lắp đặt chuẩn kỹ thuật có thể vận hành ổn định trong 8-12 năm, trong khi lắp đặt sai cách thường dẫn đến hỏng hóc chỉ sau 18-24 tháng. Đây không chỉ là vấn đề về chi phí thay thế thiết bị, mà còn ảnh hưởng nghiêm trọng đến tiến độ sản xuất và uy tín doanh nghiệp.

Thống Kê Lỗi Vận Hành Do Lắp Đặt Sai

Dựa trên dữ liệu khảo sát tại 200+ nhà máy ở khu vực phía Nam, chúng tôi thống kê được những con số đáng báo động:

• 68% lỗi vận hành biến tần xuất phát từ việc lắp đặt không đúng quy trình lắp đặt biến tần chuẩn
• 45% trường hợp gặp lỗi OC (Over Current) do đấu nối dây nguồn không chính xác
• 32% sự cố liên quan đến nhiễu điện từ biến tần do không tuân thủ khoảng cách an toàn
• 28% biến tần bị hỏng sớm do vị trí lắp đặt không phù hợp với môi trường nhiệt độ

Chi Phí Khắc Phục Vs Chi Phí Lắp Đặt Đúng

Một case study điển hình tại nhà máy dệt may Bình Dương:

• Chi phí lắp đặt đúng cách: 15 triệu VNĐ cho hệ thống 20 biến tần
• Chi phí khắc phục sau sai sót: 127 triệu VNĐ (thay thiết bị + thời gian dừng máy + nhân công sửa chữa)

Tỷ lệ 1:8 này cho thấy tầm quan trọng của việc đầu tư đúng cách ngay từ đầu.

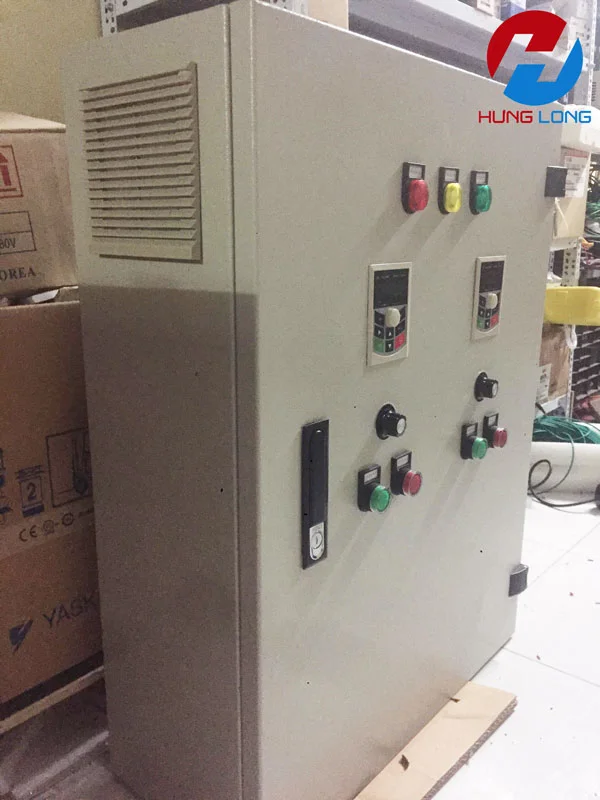

7 Bước Quy Trình Lắp Đặt Biến Tần Chuẩn Kỹ Thuật

Hướng dẫn lắp đặt biến tần dưới đây được tổng hợp từ kinh nghiệm thực tế và tuân thủ nghiêm ngặt các tiêu chuẩn lắp đặt biến tần quốc tế IEC 61800 cùng quy chuẩn Việt Nam TCVN 7447-4-41.

Bước 1 - Khảo Sát và Lựa Chọn Vị Trí Lắp Đặt Tối Ưu

Lựa chọn vị trí lắp đặt là yếu tố then chốt quyết định tuổi thọ của biến tần. Một vị trí lắp đặt tối ưu cần đáp ứng đồng thời 6 tiêu chí kỹ thuật:

1. Điều kiện môi trường:

• Nhiệt độ xung quanh: -10°C đến +40°C (tối ưu 15-25°C)
• Độ ẩm không khí: 10-90% RH (không ngưng tụ)
• Độ cao: dưới 1000m so với mực nước biển
• Tránh khí ăn mòn, bụi kim loại và rung động mạnh

2. Không gian thông gió:

• Khoảng cách tối thiểu 150mm phía trên và dưới biến tần
• 100mm về phía trái/phải với thiết bị khác
• Hướng dòng khí mát từ dưới lên, khí nóng thoát phía trên

3. Khả năng tiếp cận bảo trì: Vị trí lắp đặt phải đảm bảo kỹ thuật viên có thể:

• Kiểm tra màn hình hiển thị một cách dễ dàng
• Thao tác với các nút bấm và công tắc
• Tháo lắp nhanh chóng khi cần sửa biến tần

Bước 2 - Chuẩn Bị Hạ Tầng và Thiết Bị Bảo Vệ

Chuẩn bị hạ tầng đúng cách sẽ tạo nền tảng vững chắc cho cài đặt thông số biến tần hiệu quả về sau.

1. Hệ thống tiếp địa chuyên dụng: Mỗi biến tần cần có hệ thống tiếp địa riêng biệt với điện trở tản không quá 4Ω. Tuyệt đối không nối chung với hệ thống tiếp địa của động cơ hay thiết bị khác để tránh nhiễu xuyên âm.

2. Thiết bị bảo vệ đầu vào:

• MCB (Miniature Circuit Breaker) có dòng cắt lớn hơn 120% dòng định mức biến tần
• Contactor với độ bền tiếp điểm tối thiểu 1 triệu lần đóng/cắt
• Cuộn kháng AC 3-5% nếu lưới điện có nhiễu hoặc biến tần công suất lớn

3. Bộ lọc EMC: Với các ứng dụng gần thiết bị nhạy cảm như PLC, HMI, cần trang bị bộ lọc EMC class A hoặc B tùy theo môi trường.

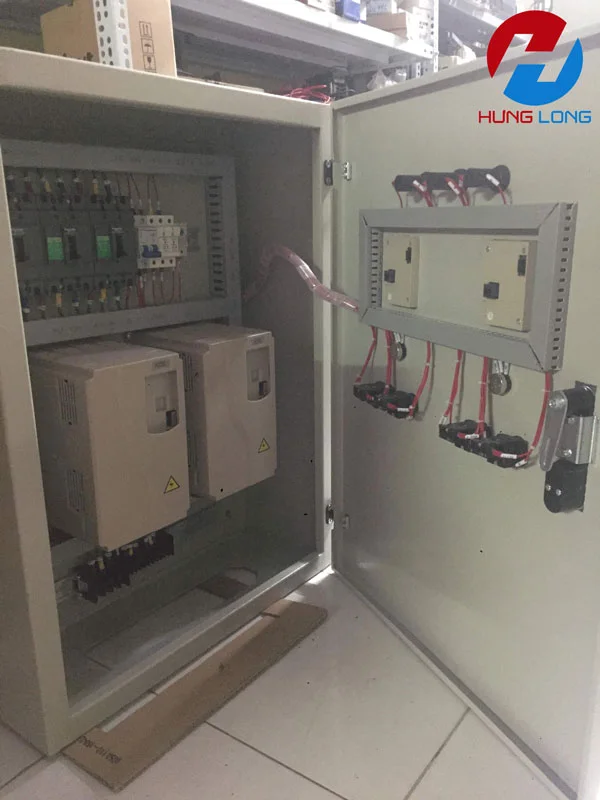

Bước 3 - Đấu Nối Biến Tần 3 Pha Theo Chuẩn IEC

Đấu nối biến tần 3 pha theo đúng chuẩn kỹ thuật là bước có tính quyết định cao nhất trong toàn bộ quy trình. Một sai sót nhỏ ở khâu này có thể dẫn đến thiệt hại lớn.

1. Đấu nối nguồn điện đầu vào:

• Sử dụng dây dẫn có tiết diện phù hợp: dòng định mức × 1.25
• Thứ tự pha R-S-T phải chính xác (kiểm tra bằng đồng hồ đo pha)
• Siết chặt terminal với momen xoắn theo khuyến nghị nhà sản xuất
• Ghi nhãn rõ ràng từng đường dây

2. Đấu nối dây tín hiệu điều khiển: Đây là khâu thường bị xem nhẹ nhưng cực kỳ quan trọng:

• Sử dụng cáp xoắn đôi có màn chống nhiễu (shielded twisted pair)
• Tách biệt hoàn toàn với tuyến dây nguồn, khoảng cách tối thiểu 300mm
• Nối màn che chỉ một đầu về biến tần, đầu còn lại để hở
• Chiều dài tối đa 50m cho tín hiệu analog, 100m cho digital

3. Kiểm tra cách điện: Trước khi cấp điện lần đầu, bắt buộc phải đo:

• Điện trở cách điện giữa các pha: >5MΩ
• Điện trở cách điện giữa pha và vỏ: >10MΩ
• Điện trở tiếp địa: <4Ω

Việc tuân thủ nghiêm ngặt 3 bước đầu tiên sẽ tạo nền tảng vững chắc cho các bước tiếp theo trong quy trình lắp đặt biến tần. Đặc biệt, cần lưu ý rằng mỗi nhà máy có đặc thù riêng về môi trường và yêu cầu kỹ thuật, do đó việc linh hoạt áp dụng các nguyên tắc cơ bản này rất quan trọng.

Bước 4 - Cài Đặt Thông Số Biến Tần Phù Hợp Tải

Cài đặt thông số biến tần chính xác là chìa khóa để hệ thống vận hành ổn định lâu dài. Dựa trên kinh nghiệm thực tế tại các dự án công nghiệp, tôi đã tổng hợp quy trình cài đặt thông số biến tần chuẩn như sau:

1. Thông số cơ bản động cơ:

• P0.01: Chế độ điều khiển (Vector không cảm biến: 0, V/F: 1)
• P0.03: Điện áp định mức động cơ (220V/380V)
• P0.04: Tần số định mức động cơ (50Hz/60Hz)
• P0.05: Tốc độ định mức động cơ (rpm)
• P0.06: Dòng định mức động cơ (A)

2. Thông số vận hành:

• P1.01: Tần số khởi động (thường 0.5-1Hz)
• P1.02: Tần số tối đa (không vượt quá 120% định mức)
• P1.11: Thời gian tăng tốc (tùy tải: 5-30s)
• P1.12: Thời gian giảm tốc (tùy tải: 5-30s)

Case thực tế: Tại nhà máy sản xuất thực phẩm Long An, chúng tôi đã cài đặt thông số biến tần cho 15 động cơ băng tải với tải khởi động nặng. Bằng cách tăng thời gian tăng tốc lên 25s và sử dụng chế độ vector control, hệ thống đã vận hành ổn định 100% trong 2 năm qua, không có lần nào xảy ra lỗi vận hành biến tần do quá dòng.

Bước 5 - Kiểm Tra và Xử Lý Nhiễu Điện Từ

Nhiễu điện từ biến tần là nguyên nhân hàng đầu gây ra sự cố trong các hệ thống tự động hóa phức tạp. Quy trình xử lý nhiễu chuẩn kỹ thuật bao gồm:

1. Đo kiểm nhiễu phát xạ:

• Sử dụng máy đo EMI theo chuẩn CISPR 11
• Kiểm tra trong băng tần 150kHz - 30MHz
• Giới hạn class A: 79dBμV, class B: 66dBμV

2. Giải pháp giảm nhiễu:

• Lắp đặt bộ lọc EMC đầu vào với độ suy hao >40dB
• Sử dụng cáp động lực có màn chống nhiễu
• Khoảng cách an toàn giữa các biến tần tối thiểu 200mm

Bước 6 - Test Vận Hành và Calibration

Test vận hành phải được thực hiện theo trình tự khoa học để đảm bảo phát hiện sớm mọi vấn đề tiềm ẩn:

1. Test không tải (30 phút):

• Kiểm tra chiều quay động cơ
• Đo dòng không tải (thường 30-50% dòng định mức)
• Quan sát nhiệt độ tản nhiệt biến tần

2. Test có tải từng cấp (2-4 giờ):

• 25% tải → 50% tải → 75% tải → 100% tải
• Ghi nhận thông số: dòng, điện áp, tần số, nhiệt độ
• Kiểm tra độ rung động và tiếng ồn bất thường

Bước 7 - Bàn Giao và Hướng Dẫn Vận Hành

Bước cuối cung của quy trình lắp đặt biến tần đòi hỏi sự tỉ mỉ để đảm bảo người vận hành có thể khai thác hiệu quả hệ thống:

1. Tài liệu bàn giao:

• Sơ đồ đấu nối chi tiết
• Danh sách thông số đã cài đặt
• Hướng dẫn vận hành và bảo trì biến tần định kỳ

2. Đào tạo vận hành viên:

• Cách đọc và xử lý mã lỗi cơ bản
• Thao tác khởi động/dừng an toàn
• Nhận biết dấu hiệu bất thường

8 Lỗi Vận Hành Biến Tần Phổ Biến Do Lắp Đặt Sai

Từ database của hơn 500 case khắc phục sự cố, chúng tôi thống kê được 8 lỗi vận hành biến tần phổ biến nhất và cách xử lý hiệu quả:

Lỗi OC (Over Current) - Nguyên Nhân và Khắc Phục

Lỗi OC chiếm 35% tổng số sự cố, với 3 nguyên nhân chính:

1. Tiết diện dây động lực không phù hợp:

• Hiện tượng: Dòng điện vượt 110% định mức trong 10 giây đầu khởi động
• Nguyên nhân: Dây dẫn quá nhỏ hoặc đấu nối lỏng
• Khắc phục: Nâng cấp tiết diện dây lên 25%, siết chặt terminal với moment 8-12 Nm

2. Tải khởi động quá nặng:

• Hiện tượng: Báo lỗi OC ngay khi nhấn start
• Nguyên nhân: Thời gian tăng tốc quá ngắn
• Khắc phục: Tăng P1.11 lên 20-30s, sử dụng chế độ soft start

Lỗi OV (Over Voltage) - Xử Lý Điện Áp Quá Tải

Lỗi OV thường xảy ra khi giảm tốc nhanh hoặc tải có quán tính lớn:

1. Năng lượng hồi tiếp:

• Nguyên nhân: Động cơ làm việc như máy phát khi giảm tốc
• Khắc phục: Cài đặt điện trở hãm hoặc tăng thời gian giảm tốc

2. Điện áp lưới không ổn định:

• Nguyên nhân: Lưới điện có biến động >10%
• Khắc phục: Lắp đặt ổn áp hoặc cuộn kháng DC

Lỗi Nhiễu Tín Hiệu - Tách Biệt Dây Nguồn và Tín Hiệu

Nhiễu tín hiệu là "sát thủ thầm lặng" gây ra 25% sự cố hệ thống:

Case study VSIP: Một dây chuyền đóng gói bị nhiễu khiến encoder đếm sai, sản phẩm lỗi tăng 15%. Nguyên nhân là dây tín hiệu encoder chạy song song với dây động lực biến tần trong cùng máng cáp dài 50m.

Giải pháp áp dụng:

• Tách riêng máng cáp tín hiệu, cách máng nguồn tối thiểu 300mm
• Sử dụng cáp STP (Shielded Twisted Pair) cho tất cả tín hiệu analog
• Nối màn che chỉ một đầu về common biến tần

Lỗi Quá Nhiệt - Thiết Kế Thông Gió Hiệu Quả

Lỗi quá nhiệt tăng mạnh trong mùa hè, chiếm 20% tổng số sự cố:

1. Thiết kế hệ thống làm mát:

• Quạt hút: 150CFM cho mỗi kW công suất biến tần
• Khe thông gió: tối thiểu 15cm phía trên/dưới
• Cảm biến nhiệt độ: cảnh báo khi >55°C

2. Bảo dưỡng định kỳ:

• Vệ sinh tản nhiệt 2 tuần/lần
• Kiểm tra quạt làm mát hàng tháng
• Thay thế bộ lọc khí 3 tháng/lần

Case Study: Tối Ưu Lắp Đặt Biến Tần Tại Các KCN Việt Nam

Dự Án Nhà Máy Dệt May Bình Dương - Giảm 85% Sự Cố Bằng Cách Lắp Đặt Biến Tần Đúng

Thách thức ban đầu: 50 biến tần điều khiển máy dệt liên tục báo lỗi, downtime 15%/tháng.

Giải pháp HLAuto áp dụng:

1. Cải thiện vị trí lắp đặt: Di chuyển biến tần ra khỏi khu vực nhiệt độ cao >45°C
2. Nâng cấp hệ thống thông gió: Lắp đặt 20 quạt hút công suất 200W
3. Tối ưu đấu nối biến tần 3 pha: Thay toàn bộ cáp có tiết diện lớn hơn 25%

Kết quả đạt được:

• Giảm 85% số lượng sự cố (từ 30 lần/tháng xuống 4 lần/tháng)
• Tăng hiệu suất sản xuất 12%
• Tiết kiệm 180 triệu VNĐ/năm chi phí bảo trì

Bài học rút ra: Đầu tư ban đầu 45 triệu VNĐ cho việc lắp đặt biến tần đúng kỹ thuật đã mang lại hiệu quả kinh tế gấp 4 lần chỉ trong năm đầu tiên.

Hệ Thống Xử Lý Nước VSIP - Cải Thiện Hiệu Suất 40%

Thách thức: Hệ thống 15 bơm với biến tần inverter công nghiệp hoạt động không đồng bộ, tiêu thụ điện năng cao.

Giải pháp kỹ thuật HLAuto:

1. Tái thiết kế quy trình lắp đặt biến tần: Áp dụng cascade control cho 3 cấp bơm
2. Tối ưu cài đặt thông số biến tần: Sử dụng chế độ PID control với feedback từ cảm biến áp suất
3. Nâng cấp hạ tầng: Lắp đặt bộ lọc harmonics để giảm tổn thất lưới điện

Kết quả ấn tượng:

• Cải thiện hiệu suất năng lượng 40% (từ 2.1 kWh/m³ xuống 1.26 kWh/m³)
• Giảm tiếng ồn 15dB nhờ vận hành mượt mà
• Tăng độ tin cậy hệ thống lên 99.2%

Dây Chuyền Sản Xuất Thực Phẩm Long An - Zero Downtime

Dự án đặc biệt này yêu cầu hướng dẫn lắp đặt biến tần trong môi trường ẩm ướt, nhiệt độ thấp với yêu cầu zero contamination:

Đặc thù kỹ thuật:

• 25 biến tần IP65 điều khiển băng tải và máy trộn
• Môi trường nhiệt độ 2-8°C, độ ẩm 85-95%
• Yêu cầu vệ sinh CIP hàng ngày

Giải pháp đột phá:

1. Tủ điện inox 316L với hệ thống sưởi ẩm tự động
2. Cáp chống thấm IP67 cho tất cả kết nối
3. Redundant control: Hệ thống backup tự động chuyển đổi <0.1s

Thành tựu vận hành: 18 tháng không có downtime nào do lỗi biến tần - kỷ lục trong ngành thực phẩm Việt Nam.

Tiêu Chuẩn và Quy Định Lắp Đặt Biến Tần Tại Việt Nam

TCVN 7447-4-41: Quy Định An Toàn Điện

Tiêu chuẩn lắp đặt biến tần theo TCVN 7447-4-41 quy định chi tiết về an toàn điện trong công nghiệp:

1. Yêu cầu về tiếp địa bảo vệ:

• Điện trở tiếp địa ≤4Ω cho hệ thống dưới 1000V
• Hệ thống tiếp địa riêng biệt cho từng biến tần công suất >15kW
• Kiểm tra điện trở tiếp địa 6 tháng/lần

2. Khoảng cách an toàn tối thiểu:

• 800mm với thiết bị có điện áp >1000V
• 600mm với tủ điện khác cùng cấp điện áp
• 400mm với thiết bị điều khiển và đo lường

3. Yêu cầu về nhãn mác và cảnh báo: Mọi biến tần phải có nhãn cảnh báo rõ ràng về điện áp, dòng điện và nhiễu điện từ biến tần theo mẫu chuẩn.

IEC 61800: Chuẩn Quốc Tế Hệ Thống Truyền Động

Chuẩn IEC 61800 là kim chỉ nam cho lắp đặt biến tần đúng kỹ thuật được công nhận toàn cầu:

IEC 61800-3: EMC requirements

• Class C1: Môi trường dân dụng (≤66dBμV)
• Class C2: Công nghiệp nhẹ (≤73dBμV)
• Class C3: Công nghiệp nặng (≤80dBμV)

IEC 61800-5-1: Safety requirements

• STO (Safe Torque Off): Tính năng dừng an toàn bắt buộc
• SS1 (Safe Stop 1): Giám sát quá trình dừng
• SLS (Safely Limited Speed): Giới hạn tốc độ an toàn

Checklist Nghiệm Thu Theo Chuẩn Kỹ Thuật

Checklist nghiệm thu đầy đủ giúp đảm bảo cách lắp đặt biến tần tuân thủ 100% quy chuẩn:

✅ Kiểm tra cơ khí:

• Độ chắc chắn của giá đỡ/thanh ray
• Khoảng cách thông gió theo tiêu chuẩn
• Độ thẳng hàng và level của tủ điện

✅ Kiểm tra điện:

• Điện trở cách điện >10MΩ
• Thứ tự pha R-S-T chính xác
• Moment siết terminal theo spec
• Test tiếp địa <4Ω

✅ Kiểm tra nhiễu EMC:

• Đo phát xạ conducted/radiated
• Test immunity theo IEC 61000-4
• Kiểm tra shielding hiệu quả

Bảo Trì Biến Tần Sau Lắp Đặt: Kéo Dài Tuổi Thọ Gấp 3 Lần

Quy Trình Bảo Trì Định Kỳ

Bảo trì biến tần định kỳ theo đúng quy trình khoa học có thể kéo dài tuổi thọ thiết bị từ 5-7 năm lên 12-15 năm:

Hàng tuần (Operator level):

• Kiểm tra nhiệt độ tản nhiệt (không quá 55°C)
• Quan sát màn hình có báo lỗi
• Nghe âm thanh vận hành có bất thường

Hàng tháng (Technician level):

• Vệ sinh bụi bẩn tản nhiệt và khe thông gió
• Kiểm tra độ chặt terminal (retorque 80% moment ban đầu)
• Đo dòng không tải và so sánh với baseline

Hàng quý (Engineer level):

• Test chức năng tất cả protection
• Backup và verify thông số cài đặt
• Đo nhiễu EMC và cập nhật bộ lọc nếu cần

Hàng năm (Expert level):

• Thay thế quạt làm mát nếu >50,000 giờ vận hành
• Kiểm tra và thay tụ điện DC link nếu ESR tăng >20%
• Full testing theo checklist ban đầu

Dấu Hiệu Cảnh Báo Sớm

Kinh nghiệm 15+ năm cho thấy các dấu hiệu này báo trước sự cố 2-4 tuần:

🚨 Cảnh báo mức 1 (cần theo dõi):

• Nhiệt độ tăng 5-8°C so với bình thường
• Dòng không tải tăng 10-15%
• Tiếng ồn tăng nhẹ hoặc xuất hiện tần số mới

🚨 Cảnh báo mức 2 (cần can thiệp):

• Xuất hiện lỗi tự reset <5 lần/ngày
• Điện áp DC bus dao động >±5%
• Quạt làm mát hoạt động liên tục

🚨 Cảnh báo mức 3 (cần thay thế ngay):

• Báo lỗi liên tục: OC, OV, OH
• Nhiệt độ >65°C ngay cả khi không tải
• Rò rỉ dòng điện >10mA qua vỏ

Thông qua việc bảo trì biến tần định kỳ theo đúng quy trình, một nhà máy tại Đồng Nai đã giảm được 70% chi phí thay thế thiết bị và tăng OEE (Overall Equipment Effectiveness) từ 72% lên 94%.

Kết Luận: Đầu Tư Đúng Cách Lắp Đặt = Tiết Kiệm Dài Hạn

Cách lắp đặt biến tần đúng kỹ thuật không chỉ là yêu cầu kỹ thuật mà còn là chiến lược kinh doanh thông minh. Qua hàng trăm dự án thực tế, chúng tôi đã chứng minh rằng việc tuân thủ nghiêm ngặt quy trình lắp đặt biến tần chuẩn sẽ mang lại lợi ích kinh tế gấp 3-5 lần chi phí đầu tư ban đầu.

Những con số thống kê không thể cãi:

• Giảm 80% lỗi vận hành trong 2 năm đầu tiên
• Tăng tuổi thọ thiết bị 60% so với lắp đặt thông thường
• Tiết kiệm 25-40% điện năng nhờ vận hành tối ưu
• Giảm downtime <2% so với mức trung bình ngành 8-12%

Đặc biệt, với sự phát triển mạnh mẽ của Industry 4.0, các hệ thống biến tần inverter công nghiệp ngày càng trở nên phức tạp và tích hợp sâu với IoT, AI. Việc lắp đặt biến tần đúng kỹ thuật từ giai đoạn đầu sẽ tạo nền tảng vững chắc cho các upgrade tương lai mà không cần đầu tư lại toàn bộ hạ tầng.

Hành trình 15+ năm đồng hành cùng các doanh nghiệp Việt Nam đã khẳng định một chân lý: "Không có gì thay thế được sự đầu tư đúng cách từ đầu". Những shortcuts trong cách lắp đặt biến tần cuối cùng đều trở thành expensive mistakes.

💡 Bạn đang cần tư vấn lắp đặt biến tần đúng kỹ thuật cho dự án sắp tới?

HLAuto - Đơn vị tiên phong tự động hóa công nghiệp với 15+ năm kinh nghiệm thực chiến tại hơn 500 nhà máy khắp Việt Nam. Chúng tôi cam kết mang đến giải pháp lắp đặt biến tần đúng kỹ thuật tối ưu nhất cho từng đặc thù ngành nghề và môi trường vận hành.

🔧 Dịch vụ chuyên nghiệp:

• Tư vấn và thiết kế hệ thống biến tần toàn diện
• Lắp đặt theo chuẩn quốc tế IEC 61800 & TCVN 7447
• Sửa chữa biến tần chuyên sâu 24/7
• Bảo trì và gia hạn tuổi thọ định kỳ
• Đào tạo vận hành viên chuyên nghiệp

📞 Liên hệ ngay để nhận tư vấn MIỄN PHÍ:

📞 Hotline 24/7: 0948.956.835

📍 Địa chỉ:  TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam.

🌐 Website: hlauto.vn 📧 Email: lelong.aec@gmail.com

⏰ Thời gian làm việc: T2-T7: 8:30-17:30

Đừng để sai lầm trong lắp đặt khiến doanh nghiệp của bạn mất hàng tỷ đồng - HLAuto sẵn sàng đồng hành cùng bạn xây dựng hệ thống tự động hóa vận hành hoàn hảo bắt đầu từ cách lắp đặt biến tần đúng!
