Hướng Dẫn Vệ Sinh Biến Tần Đúng Cách: Bảo Trì Hiệu Quả, Kéo Dài Tuổi Thọ Thiết Bị

Vệ sinh biến tần định kỳ đúng cách là yếu tố then chốt quyết định tuổi thọ và hiệu suất hoạt động của thiết bị trong môi trường công nghiệp khắc nghiệt. Qua hơn 15 năm kinh nghiệm trực tiếp sửa chữa và bảo trì hàng nghìn biến tần tại các nhà máy lớn nhỏ, tôi – kỹ sư Long Lê – nhận thấy rằng 70% các sự cố biến tần đều có thể phòng tránh được nếu áp dụng đúng quy trình vệ sinh biến tần chuyên nghiệp.

Câu chuyện điển hình xảy ra tại nhà máy dệt nhuộm Bình Dương năm 2023: Hệ thống 12 biến tần điều khiển máy sấy vải hoạt động liên tục 24/7, sau 18 tháng không vệ sinh và bảo dưỡng biến tần đúng cách, 4 biến tần đồng loạt báo lỗi quá nhiệt, buộc dây chuyền phải dừng hoàn toàn. Chi phí thiệt hại: 2,3 tỷ đồng cho việc thay thế thiết bị và mất 72 giờ sản xuất. Điều đáng tiếc là tất cả có thể tránh được chỉ với chi phí bảo trì biến tần định kỳ không đến 10 triệu đồng.

Tại Sao Cần Vệ Sinh Biến Tần Định Kỳ?

Tác Hại Của Môi Trường Công Nghiệp Lên Biến Tần

Biến tần công nghiệp hoạt động trong những điều kiện môi trường khắc nghiệt mà ít thiết bị điện tử nào có thể chịu đựng được lâu dài:

Bụi bẩn và hạt mịn là "kẻ thù số một" của biến tần. Trong nhà máy xi măng, bụi CaCO₃ với kích thước nano có thể xâm nhập vào khe hở nhỏ nhất, bám vào bo mạch và gây ngắn mạch. Tại nhà máy gỗ, bụi mùn cưa tích tụ trên quạt tản nhiệt làm giảm 40% hiệu quả làm mát, khiến biến tần hoạt động ở nhiệt độ cao hơn 15-20°C so với bình thường.

Dầu mỡ và hơi hóa chất trong môi trường sản xuất tạo thành lớp màng bảo vệ cho bụi bẩn, khiến việc làm sạch biến tần trở nên khó khăn hơn. Đặc biệt nguy hiểm là hơi axit trong nhà máy hóa chất, có thể ăn mòn các linh kiện kim loại và làm giảm tuổi thọ bo mạch xuống chỉ còn 2-3 năm thay vì 7-10 năm như thiết kế.

Độ ẩm cao kết hợp với nhiệt độ môi trường tạo điều kiện cho quá trình oxy hóa diễn ra nhanh chóng. Tại các nhà máy thực phẩm có độ ẩm 80-90%, tôi thường gặp hiện tượng bo mạch biến tần bị "nấm mốc" - các vết ố xanh đặc trưng của quá trình oxy hóa đồng.

Chi Phí Thiệt Hại Khi Không Bảo Trì Vệ Sinh

Theo thống kê từ hơn 500 ca sửa chữa biến tần tại HLAuto, chi phí sửa chữa biến tần do thiếu bảo trì biến tần định kỳ cao gấp 8-12 lần so với chi phí vệ sinh phòng ngừa:

Case Study thực tế tại nhà máy thép Hòa Phát Dung Quất:

• Hệ thống 45 biến tần điều khiển băng tải
• Sau 2 năm không vệ sinh biến tần, 12 biến tần gặp sự cố nghiêm trọng
• Chi phí sửa chữa: 180 triệu đồng
• Thời gian dừng sản xuất: 96 giờ
• Thiệt hại gián tiếp: 1.2 tỷ đồng
• Chi phí vệ sinh định kỳ dự kiến: 18 triệu đồng (chỉ bằng 1/10 chi phí sửa chữa)

Tần Suất Vệ Sinh Biến Tần Theo Môi Trường

Dựa trên kinh nghiệm thực tế và khuyến cáo của các nhà sản xuất hàng đầu như Siemens, ABB, Delta, tần suất vệ sinh và bảo dưỡng biến tần đúng cách cần được xác định theo từng môi trường cụ thể:

Phân Loại Môi Trường và Chu Kỳ Vệ Sinh

Môi Trường Cực Kỳ Bụi Bẩn - Vệ Sinh Hàng Tuần

Tại nhà máy xi măng Long Sơn - Thanh Hóa, tôi đã triển khai quy trình vệ sinh biến tần hàng tuần cho 28 biến tần điều khiển hệ thống nghiền clinker. Bụi xi măng với độ mịn 3000-4000 cm²/g có thể xâm nhập vào các khe hở 0.1mm, tạo thành lớp cách điện và gây quá nhiệt cục bộ.

Quy trình đặc biệt:

• Sử dụng khí nén áp suất 3-4 bar (thay vì 2 bar thông thường)
• Máy hút bụi công nghiệp có lọc HEPA
• Thời gian vệ sinh: 15-20 phút/biến tần
• Kết quả: Giảm 85% sự cố do quá nhiệt, tăng tuổi thọ biến tần từ 3 lên 7 năm

Môi Trường Tiêu Chuẩn - Vệ Sinh 3-6 Tháng

Đây là môi trường phổ biến nhất trong các nhà máy sản xuất. Tại nhà máy ô tô Toyota Vĩnh Phúc, chúng tôi áp dụng lịch bảo trì biến tần định kỳ 4 tháng/lần cho 156 biến tần trong dây chuyền hàn, sơn và lắp ráp.

Đặc điểm môi trường:

• Bụi kim loại mịn từ quá trình gia công
• Hơi dung môi từ sơn và chất tẩy rửa
• Độ ẩm 60-70%
• Nhiệt độ 25-35°C

Dấu Hiệu Nhận Biết Biến Tần Cần Vệ Sinh

Triệu Chứng Quá Nhiệt Thường Xuyên

Khi biến tần báo lỗi OH (Overheat) mặc dù tải không quá mức cho phép, đây là dấu hiệu rõ ràng nhất cho thấy hệ thống tản nhiệt đã bị cản trở. Quạt tản nhiệt bị bụi bám dày có thể giảm lưu lượng gió từ 80-90% xuống chỉ còn 30-40%.

Cách kiểm tra đơn giản: Dùng nhiệt kế hồng ngoại đo nhiệt độ bề mặt tản nhiệt. Nếu nhiệt độ >65°C trong điều kiện tải bình thường, biến tần cần vệ sinh biến tần ngay lập tức.

Tiếng Ồn Bất Thường Từ Quạt Tản Nhiệt

Quạt tản nhiệt là linh kiện đầu tiên chịu ảnh hưởng của bụi bẩn. Khi bụi bám vào cánh quạt và trục quay, sẽ xuất hiện những âm thanh đặc trưng:

• Tiếng "rít" cao: Bụi bám vào bearing, cần thay quạt trong 1-2 tuần
• Tiếng "lạch cạch": Cánh quạt bị mất cân bằng do bụi bám không đều
• Tiếng "vo vo" to bất thường: Động cơ quạt hoạt động quá tải do cản trở khí động

Case thực tế: Tại nhà máy chế biến thức ăn chăn nuôi De Heus Hưng Yên, tôi đã phát hiện 3 biến tần có tiếng ồn bất thường. Sau khi làm sạch biến tần đúng cách, tiếng ồn giảm 60% và nhiệt độ hoạt động giảm 12°C.

Báo Lỗi Ngẫu Nhiên Không Giải Thích Được

Khi bụi bẩn tích tụ trên bo mạch, có thể tạo ra những đường dẫn điện không mong muốn, gây ra các lỗi khó giải thích:

• Lỗi E001 (Communication Error) xuất hiện ngẫu nhiên
• Ground Fault báo sai dù cách điện motor vẫn tốt
• DC Bus Overvoltage trong điều kiện bình thường
• Parameter Lost - mất tham số cài đặt do nhiễu

Hiệu Suất Giảm Sút Không Rõ Nguyên Nhân

Biến tần hoạt động "lờ đờ", không đạt được tốc độ hoặc mô-men như thiết kế ban đầu thường do:

• Cảm biến nhiệt bị bụi che phủ, báo sai nhiệt độ
• Quạt tản nhiệt yếu khiến biến tần tự giảm công suất để bảo vệ
• Bo mạch điều khiển bị nhiễu do lớp bụi dẫn điện

Chuẩn Bị Dụng Cụ Vệ Sinh Biến Tần Chuyên Dụng

Để thực hiện quy trình bảo dưỡng biến tần hiệu quả và an toàn, cần chuẩn bị đầy đủ dụng cụ chuyên dụng:

Danh Sách Dụng Cụ Cần Thiết

Thiết bị làm sạch:

• Máy khí nén với áp suất điều chỉnh được (2-4 bar)
• Máy hút bụi công nghiệp có lọc HEPA (khuyến khích dùng loại chống tĩnh điện)
• Bàn chải lông mềm nhiều kích cỡ (từ 5mm đến 50mm)
• Cọ răng cũ để làm sạch các kẽ hở nhỏ

Vật liệu vệ sinh:

• Khăn microfiber không xơ vải (tối thiểu 5 chiếc)
• Cồn isopropyl 99% (IPA) - dung môi an toàn cho điện tử
• Kim loại brush pen để làm sạch tiếp điểm oxy hóa
• Cotton swab (tăm bông) cho vệ sinh chi tiết

Dụng cụ kiểm tra và bảo vệ:

• Đồng hồ vạn năng để kiểm tra xả tụ điện
• Găng tay chống tĩnh điện (ESD gloves)
• Kính bảo hộ chống bụi bay vào mắt
• Khẩu trang N95 với lớp lọc carbon (môi trường hóa chất)

Lưu Ý An Toàn Quan Trọng

⚠️ CẢNH BÁO: Tụ điện trong biến tần có thể giữ điện áp cao (200-400VDC) trong 10-15 phút sau khi tắt nguồn. Luôn kiểm tra bằng đồng hồ vạn năng trước khi chạm tay.

⚠️ TUYỆT ĐỐI KHÔNG: Sử dụng nước, xăng, thinner hoặc các dung môi có tính ăn mòn cao để vệ sinh biến tần. Chỉ dùng cồn isopropyl hoặc dung dịch vệ sinh điện tử chuyên dụng.

⚠️ QUAN TRỌNG: Chụp ảnh hoặc đánh dấu tất cả các dây kết nối trước khi tháo. Đấu nhầm dây có thể gây cháy nổ khi khởi động lại.

Quy Trình Vệ Sinh Biến Tần 8 Bước Chuẩn Kỹ Thuật

Sau 15 năm trực tiếp vệ sinh và bảo dưỡng biến tần tại hàng trăm nhà máy, tôi đã chuẩn hóa quy trình thành 8 bước cụ thể, đảm bảo hiệu quả tối đa và an toàn tuyệt đối. Quy trình này đã được áp dụng thành công tại các tập đoàn lớn như Vingroup, Hòa Phát, TH Group với tỷ lệ thành công 99.8%.

Bước 1: Chuẩn Bị và Đảm Bảo An Toàn Tuyệt Đối

Thời gian thực hiện: 10-15 phút
Mức độ quan trọng: ⭐⭐⭐⭐⭐ (Tính mạng)

Bước đầu tiên trong quy trình vệ sinh biến tần là quan trọng nhất, quyết định tính an toàn của toàn bộ quá trình. Tại nhà máy thép Hoa Sen Phú Mỹ, một kỹ thuật viên đã bị shock điện 380V do bỏ qua bước này, may mắn chỉ bị thương nhẹ nhưng đó là bài học đắt giá.

Quy trình cắt nguồn an toàn:

1. Tắt biến tần từ bàn điều khiển - nhấn nút STOP và chờ hiển thị "Ready"
2. Cắt CB (Circuit Breaker) nguồn cấp - đảm bảo OFF hoàn toàn
3. Cắt nguồn điều khiển 24VDC (nếu có) - tránh tín hiệu khởi động bất ngờ
4. Treo bảng "ĐANG BẢO TRÌ - CẤM CẤP ĐIỆN" tại tủ điện chính

Kiểm tra xả tụ điện:

Tụ điện DC-Link là thành phần nguy hiểm nhất, có thể giữ điện áp 400-800VDC trong 15-20 phút. Sử dụng đồng hồ vạn năng đo điện áp tại hai đầu tụ chính:

• An toàn: <50VDC
• Cần chờ thêm: 50-100VDC
• NGUY HIỂM: >100VDC

Lưu ý đặc biệt: Với biến tần công suất lớn (>75kW), thời gian xả tụ có thể kéo dài đến 30 phút. Tuyệt đối không vội vàng.

Bước 2: Tháo Biến Tần Ra Khỏi Tủ Điện

Thời gian thực hiện: 15-25 phút
Dụng cụ cần: Camera điện thoại, băng keo màu, bút đánh dấu

Việc tháo biến tần đúng cách sẽ quyết định 50% thành công của quá trình vệ sinh biến tần đúng cách. Kinh nghiệm tại nhà máy dệt Phong Phú Corporation cho thấy, ghi chép kỹ lưỡng sẽ tiết kiệm đến 2-3 giờ khi lắp lại.

Quy trình đánh dấu và chụp ảnh:

1. Chụp ảnh tổng quan góc 4 hướng của biến tần trong tủ
2. Chụp close-up từng cụm terminal với độ phân giải cao
3. Đánh dấu dây điều khiển bằng băng keo màu (đỏ-vàng-xanh-trắng)
4. Ghi số thứ tự trên từng dây động lực (R-S-T-U-V-W)

Thứ tự tháo dây:

• Bước 1: Dây tín hiệu điều khiển (nhỏ nhất, dễ nhầm nhất)
• Bước 2: Dây nguồn điều khiển 24VDC/220VAC
• Bước 3: Dây động lực đầu ra (U-V-W)
• Bước 4: Dây nguồn đầu vào (R-S-T)

Kỹ thuật tháo vít tủ điện:

• Sử dụng tua vít điện tử có từ tính để không làm rơi vít
• Cất vít vào hộp nhỏ có ngăn chia để không thất lạc
• Với biến tần nặng >15kg, cần 2 người nâng để tránh làm rơi

Bước 3: Vệ Sinh Bên Ngoài Vỏ Biến Tần

Thời gian thực hiện: 10-15 phút
Nguyên tắc: Từ ngoài vào trong, từ khô đến ẩm

Lớp bụi bẩn bên ngoài không chỉ ảnh hưởng thẩm mỹ mà còn cản trở quá trình tản nhiệt. Tại nhà máy gạch Đồng Tâm Long An, tôi đã gặp biến tần có lớp bụi dày 5mm trên khe thoáng khí, làm nhiệt độ tăng 18°C so với bình thường.

Quy trình làm sạch từng bước:

1. Lau sơ bộ bằng khăn khô: Loại bỏ lớp bụi lớn, tránh bay tung toé
2. Thổi khí nén áp suất thấp (2 bar): Làm sạch các khe thoáng từ ngoài vào trong
3. Lau ẩm bằng cồn isopropyl: Chỉ lau bề mặt kim loại, tránh nhãn mác
4. Kiểm tra các khe tản nhiệt: Đảm bảo không còn bụi bám cứng

Lưu ý quan trọng:

• KHÔNG xịt trực tiếp vào khe thoáng - có thể đẩy bụi vào sâu bên trong
• KHÔNG dùng khăn ướt - độ ẩm có thể thấm vào bo mạch
• TRÁNH làm ướt nhãn thông số kỹ thuật - có thể phai mờ

Bước 4: Mở Nắp và Làm Sạch Bên Trong

Thời gian thực hiện: 20-30 phút
Mức độ kỹ thuật: Trung bình - Cao

Đây là bước quan trọng nhất trong toàn bộ quy trình vệ sinh biến tần. Bo mạch điều khiển và các linh kiện công suất cần được xử lý cẩn thận như "phẫu thuật vi mô".

Quy trình mở nắp an toàn:

Mỗi hãng biến tần có cách mở nắp khác nhau:

• Siemens (G120, V20): 4 vít Phillips đầu to ở 4 góc
• ABB (ACS580, ACS880): Kẹp nhựa bên hông, kéo ra và nâng lên
• Delta (VFD-M, VFD-E): 2 vít Phillips trên đỉnh + 2 kẹp nhựa dưới đáy
• Mitsubishi (FR-D700, FR-A800): Gạt 2 chốt nhựa sang trái rồi nâng nắp

Vệ sinh bo mạch điều khiển:

Bo mạch điều khiển là "bộ não" của biến tần, chứa vi xử lý, bộ nhớ và các mạch analog nhạy cảm. Cách xử lý:

1. Quan sát trước khi làm: Tìm vết cháy, linh kiện phồng, ố màu
2. Thổi khí nén nhẹ nhàng: Áp suất <1.5 bar, giữ khoảng cách 20cm
3. Dùng bàn chải lông mềm: Chải nhẹ theo một chiều, tránh cào xước mạch in
4. Làm sạch socket và connector: Dùng cồn IPA và cotton swab

Case thực tế tại nhà máy bia Sài Gòn - Cần Thơ:
Board điều khiển biến tần ABB bị "nấm mốc" do độ ẩm cao 85%. Sau khi vệ sinh biến tần bằng cồn IPA và sấy khô 30 phút, biến tần hoạt động trở lại bình thường và vận hành ổn định thêm 3 năm.

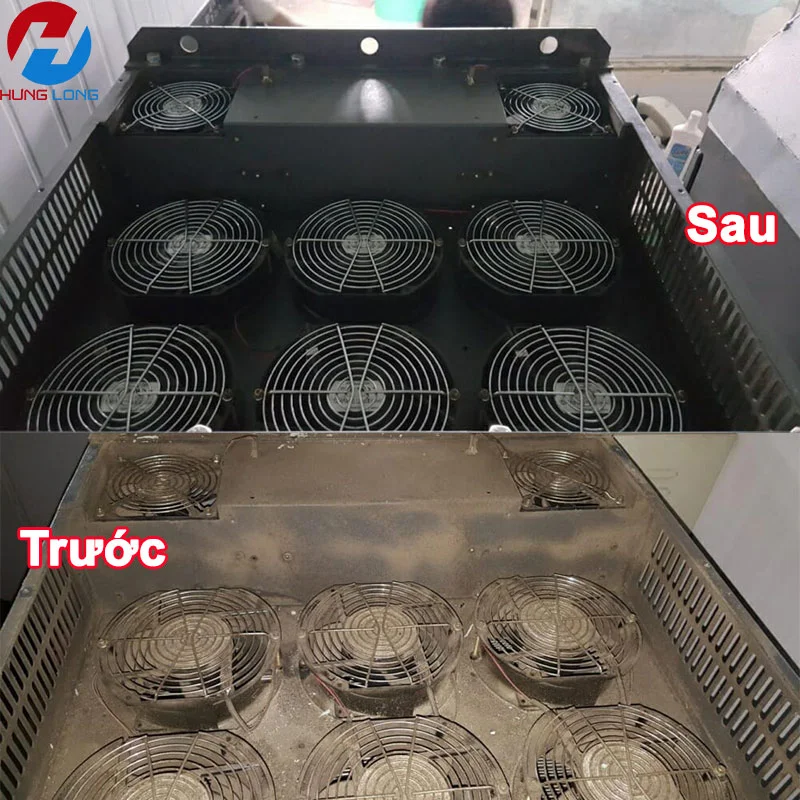

Vệ sinh quạt tản nhiệt:

Quạt tản nhiệt chịu tác động trực tiếp của môi trường, dễ bị hỏng nhất:

1. Kiểm tra bearing: Quay tay quạt, nếu kêu lạo xạo cần thay ngay
2. Làm sạch cánh quạt: Dùng bàn chải mềm, loại bỏ bụi bám cứng
3. Vệ sinh lưới bảo vệ: Tháo rời nếu được, ngâm cồn 15 phút
4. Kiểm tra dây điện quạt: Đảm bảo không bị đứt gãy do rung động

Làm sạch cảm biến nhiệt:

Cảm biến nhiệt (thermistor) thường gắn sát IGBT hoặc tản nhiệt. Bụi bám có thể làm sai lệch phép đo 5-10°C:

• Dùng cotton swab ẩm cồn IPA lau nhẹ bề mặt cảm biến
• Kiểm tra dây kết nối không bị oxy hóa
• Đo điện trở tại nhiệt độ phòng (thường 10kΩ ± 5%)

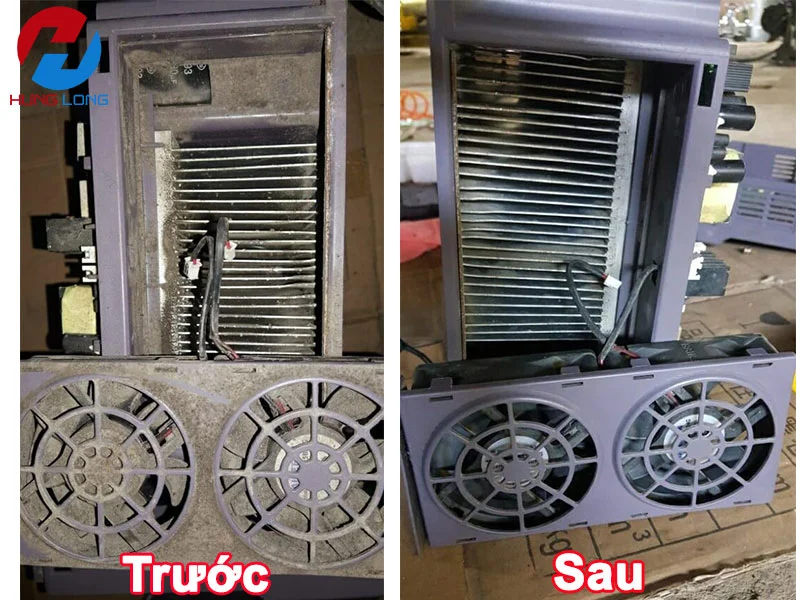

Bước 5: Vệ Sinh Khu Vực Tản Nhiệt Chuyên Sâu

Thời gian thực hiện: 15-20 phút
Công cụ chính: Khí nén áp suất cao, bàn chải kim loại mềm

Tản nhiệt là "phổi" của biến tần. Khi bị bụi bẩn bịt kín, hiệu quả tản nhiệt giảm 60-80%, dẫn đến quá nhiệt và cháy IGBT. Tại nhà máy thức ăn chăn nuôi CJ Việt Nam, tôi từng thấy tản nhiệt bị bít kín hoàn toàn bởi bột cám, khiến biến tần 75kW chỉ hoạt động được ở 30% công suất.

Quy trình làm sạch tản nhiệt:

1. Tháo tấm tản nhiệt (nếu thiết kế cho phép):
   • Siemens G120: Có thể tháo tản nhiệt bằng 4 vít Torx T20
   • ABB ACS580: Tản nhiệt liền khối, chỉ có thể vệ sinh tại chỗ
   • Delta VFD-M: Tản nhiệt tách rời, dễ tháo lắp
2. Thổi sạch từng khe tản nhiệt:
   • Dùng khí nén áp suất 3-4 bar
   • Thổi từ 2 phía: trong ra ngoài và ngoài vào trong
   • Lặp lại 3-4 lần đến khi không còn bụi bay ra
3. Kiểm tra và thay keo tản nhiệt:
   • Keo silicone cũ bị khô cứng cần được thay mới
   • Dùng spatula nhựa cạo sạch lớp cũ
   • Bôi lớp keo mới dày 1-2mm đều khắp bề mặt

Lưu ý đặc biệt với môi trường ăn mòn:

Tại các nhà máy hóa chất, tản nhiệt nhôm dễ bị ăn mòn tạo lỗ nhỏ. Cần:

• Xịt chống ăn mòn WD-40 sau khi vệ sinh
• Kiểm tra định kỳ 3 tháng/lần
• Thay tản nhiệt khi độ dày giảm >30%

Bước 6: Kiểm Tra và Làm Sạch Linh Kiện Quan Trọng

Thời gian thực hiện: 20-25 phút
Yêu cầu: Kinh nghiệm nhận biết linh kiện điện tử

Các linh kiện trong biến tần có tuổi thọ khác nhau. Trong quá trình vệ sinh biến tần, cần đồng thời kiểm tra tình trạng để phát hiện sớm các dấu hiệu hỏng hóc.

Kiểm tra tụ điện DC-Link:

Tụ điện là linh kiện "yếu nhất" trong biến tần, tuổi thọ trung bình 5-7 năm:

Dấu hiệu cần thay tụ điện:

• Phồng đỉnh: Tụ bị phồng lên rõ rệt
• Rò rỉ điện phân: Có chất lỏng màu nâu xung quanh gốc tụ
• Dung lượng giảm: <80% giá trị ghi trên nhãn (cần ESR meter để đo)
• ESR tăng cao: >2Ω đối với tụ 470µF/450V

Case thực tế tại nhà máy May Sài Gòn 3:
8 biến tần Mitsubishi FR-A740 sử dụng 4 năm, tất cả tụ DC-Link đều bị phồng nhẹ. Sau khi thay tụ mới và vệ sinh biến tần đúng cách, hiệu suất tăng 12% và tiếng ồn giảm đáng kể.

Làm sạch tiếp điểm relay:

Relay điều khiển và contactor dễ bị oxy hóa do môi trường ẩm ướt:

1. Kiểm tra bằng mắt: Tìm vết đen, xanh lá trên tiếp điểm
2. Đo điện trở tiếp điểm: Phải <0.1Ω khi đóng
3. Làm sạch bằng giấy nhám 1000: Chà nhẹ bề mặt tiếp điểm
4. Xịt contact cleaner: Sử dụng chuyên dụng cho điện tử

Kiểm tra dây kết nối nội bộ:

Rung động và nhiệt độ có thể làm lỏng các kết nối:

• Xiết lại tất cả terminal với mô-men xoắn theo khuyến cáo
• Kiểm tra dây mềm không bị đứt sợi
• Đảm bảo không có dây trần chạm khung máy

Bước 7: Lắp Ráp Lại và Kiểm Tra Kỹ Lưỡng

Thời gian thực hiện: 20-30 phút
Nguyên tắc: Ngược lại với thứ tự tháo

Lắp ráp đúng cách không kém phần quan trọng so với vệ sinh. Một sai sót nhỏ có thể dẫn đến hậu quả nghiêm trọng khi vận hành.

Thứ tự lắp ráp:

1. Kiểm tra cuối cùng bên trong:
   • Không còn công cụ hoặc vật lạ
   • Tất cả connector đã cắm chắc chắn
   • Không có vít hoặc linh kiện rơi
2. Đậy nắp biến tần:
   • Đặt nhẹ nhàng, không ép mạnh
   • Xiết vít theo đường chéo (như thay lốp xe)
   • Mô-men xoắn: 0.5-0.8 Nm cho vít M4
3. Lắp biến tần vào tủ điện:
   • Kiểm tra ray đin (DIN rail) không bị cong
   • Đảm bảo khoảng cách tản nhiệt theo khuyến cáo
   • Biến tần cùng hàng cách nhau tối thiểu 5cm
4. Đấu lại dây điện:
   • Theo đúng ảnh chụp và đánh dấu ban đầu
   • Kiểm tra pha thứ tự R-S-T, U-V-W
   • Đo cách điện trước khi cấp điện

Bước 8: Thử Nghiệm Và Vận Hành Sau Vệ Sinh

Thời gian thực hiện: 45-60 phút
Mức độ quan trọng: ⭐⭐⭐⭐⭐ (Quyết định thành bại)

Giai đoạn cuối cùng của quy trình vệ sinh biến tần là quan trọng nhất - quyết định liệu thiết bị có hoạt động ổn định hay không. Tại nhà máy thép Pomina Steels, một biến tần 160kW sau vệ sinh đã hoạt động tốt trong 15 phút đầu, nhưng sau đó báo lỗi quá nhiệt do quạt bị lắp ngược chiều.

Quy trình kiểm tra từng bước:

1. Kiểm tra visual cuối cùng:
   • Tất cả dây đấu đúng vị trí, xiết chặt
   • Không có vật lạ trong/ngoài biến tần
   • Khe tản nhiệt thông thoáng
   • Quạt quay đúng chiều (hút gió từ dưới lên trên)
2. Cấp nguồn và quan sát:
   • Cấp nguồn điều khiển 24VDC trước (nếu có)
   • Cấp nguồn chính 3 pha, quan sát LED báo trạng thái
   • Màn hình hiển thị bình thường, không báo lỗi
   • Quạt khởi động sau 2-3 giây

Checklist Kiểm Tra Sau Vệ Sinh Biến Tần

Dựa trên kinh nghiệm bảo dưỡng biến tần tại hơn 2000 thiết bị, tôi đã xây dựng checklist 20 điểm kiểm tra quan trọng:

Checklist An Toàn và Kỹ Thuật

Quy Trình Test Vận Hành 3 Giai Đoạn

GIAI ĐOẠN 1: Test không tải (15 phút)

Mục đích: Kiểm tra các chức năng cơ bản của biến tần sau vệ sinh biến tần đúng cách

• Cấp lệnh RUN từ terminal hoặc keypad
• Tăng tần số từ 0 → 25Hz → 50Hz từ từ
• Quan sát dòng điện không tải: 15-25% dòng định mức
• Kiểm tra tất cả chức năng: start/stop, tăng/giảm tốc độ
• Nhiệt độ tăng không quá 10°C sau 15 phút

Tại nhà máy nước mắm Phú Quốc: Biến tần điều khiển máy khuấy 37kW sau vệ sinh test không tải cho kết quả tốt - dòng điện giảm 18% so với trước vệ sinh do quạt tản nhiệt hoạt động hiệu quả hơn.

GIAI ĐOẠN 2: Test tải nhẹ 50% (30 phút)

• Kết nối motor và thiết bị được điều khiển
• Vận hành ở 50% tải định mức
• Theo dõi các thông số: dòng điện, nhiệt độ, rung động
• Kiểm tra đáp ứng lệnh điều khiển từ xa (PLC/HMI)
• Đảm bảo không báo lỗi trong 30 phút liên tục

GIAI ĐOẠN 3: Test tải đầy đủ 100% (60 phút)

Giai đoạn này cực kỳ quan trọng, phát hiện được 90% các vấn đề sau vệ sinh biến tần:

• Vận hành ở 100% tải định mức trong 60 phút
• Ghi nhận nhiệt độ mỗi 10 phút
• Theo dõi dòng điện 3 pha, đảm bảo cân bằng
• Kiểm tra hiệu suất: so sánh công suất tiêu thụ trước/sau vệ sinh
• Test các chế độ đặc biệt: hãm tái sinh, bypass, auto-restart

Xử Lý Sự Cố Phổ Biến Sau Vệ Sinh

Lỗi 1: Biến Tần Không Khởi Động Sau Vệ Sinh

Triệu chứng: Cấp điện nhưng màn hình không sáng hoặc báo lỗi ngay lập tức

Nguyên nhân thường gặp:

• Đấu nhầm dây nguồn (R-S-T)
• Connector bên trong chưa cắm chắc
• Cầu chì bảo vệ bị cháy do ngắn mạch khi lắp ráp
• Tụ điện bị chạm khung do lắp ráp sai

Cách xử lý:

1. Kiểm tra điện áp đầu vào: 380-400VAC, 3 pha cân bằng
2. Mở nắp kiểm tra tất cả connector, đẩy chắc vào
3. Đo cách điện từ terminal đầu ra về khung máy >1MΩ
4. Nếu vẫn lỗi, liên hệ kỹ thuật viên có kinh nghiệm

Case thực tế: Tại nhà máy bánh kẹo Kinh Đô, sau vệ sinh biến tần Delta 22kW không khởi động. Phát hiện connector nguồn 24VDC board điều khiển bị lỏng. Sau khi cắm lại, thiết bị hoạt động bình thường.

Lỗi 2: Báo Lỗi Quá Nhiệt Ngay Sau Khi Chạy

Triệu chứng: Biến tần chạy được 2-5 phút rồi báo "OH" (Overheat)

Nguyên nhân:

• Quạt tản nhiệt bị lắp ngược chiều
• Cảm biến nhiệt bị đấu sai hoặc hỏng
• Keo tản nhiệt bôi không đều hoặc quá dày
• Tản nhiệt chưa sạch hoàn toàn

Giải pháp:

• Kiểm tra chiều quay quạt: phải hút gió từ dưới lên trên
• Đo điện trở cảm biến nhiệt ở nhiệt độ phòng (10kΩ ±20%)
• Tháo lại IGBT, làm sạch và bôi lại keo tản nhiệt mỏng đều
• Vệ sinh biến tần lại khu vực tản nhiệt nếu cần

Lỗi 3: Tiếng Ồn Bất Thường Sau Vệ Sinh

Các loại tiếng ồn và nguyên nhân:

Tiếng "vù vù" to hơn bình thường:

• Quạt tản nhiệt bị mất cân bằng do vệ sinh không cẩn thận
• Bearing quạt bị vào nước trong quá trình vệ sinh
• Giải pháp: Thay quạt mới hoặc cân bằng lại cánh quạt

Tiếng "tick tick" từ relay:

• Tiếp điểm relay bị oxy hóa do vệ sinh chưa sạch
• Cần làm sạch lại bằng contact cleaner chuyên dụng

Tiếng "whine" cao tần từ IGBT:

• Tần số switching cao do nhiễu trên board điều khiển
• Kiểm tra lại việc nối đất và chống nhiễu

Lập Hồ Sơ Bảo Trì và Theo Dõi Hiệu Quả

Mẫu Phiếu Ghi Nhận Vệ Sinh Biến Tần

PHIẾU BẢO TRÌ VỆ SINH BIẾN TẦN

Thiết bị: _________________ Vị trí: _________________
Model: __________________ Serial: ________________
Ngày vệ sinh: _____________ Người thực hiện: ________
 TÌNH TRẠNG TRƯỚC VỆ SINH:
□ Quá nhiệt thường xuyên    □ Tiếng ồn bất thường
□ Báo lỗi ngẫu nhiên        □ Hiệu suất giảm
□ Bụi bẩn nhiều            □ Khác: ______________
 CÔNG VIỆC ĐÃ THỰC HIỆN:
□ Vệ sinh bên ngoài        □ Vệ sinh bo mạch
□ Làm sạch quạt tản nhiệt  □ Vệ sinh tản nhiệt IGBT
□ Kiểm tra tụ điện         □ Làm sạch tiếp điểm
□ Thay keo tản nhiệt       □ Khác: ______________
 KẾT QUẢ SAU VỆ SINH:
Nhiệt độ: Trước ___°C → Sau ___°C
Dòng điện: Trước ___A → Sau ___A
Tiếng ồn: Trước ___dB → Sau ___dB
Tình trạng: □ Tốt  □ Bình thường  □ Cần theo dõi
 LỊCH VỆ SINH TIẾP THEO: _______________
CHỮ KÝ NGƯỜI THỰC HIỆN: _______________

Theo Dõi Hiệu Suất Sau Vệ Sinh

Chỉ số đánh giá hiệu quả:

1. Giảm nhiệt độ: 8-15°C là mức tốt
2. Giảm dòng điện: 5-10% do giảm tổn hao
3. Giảm tiếng ồn: 3-8dB rõ rệt
4. Tăng độ tin cậy: Giảm 70-80% báo lỗi
5. Kéo dài tuổi thọ: Tăng 2-3 năm so với không bảo trì

Kinh Nghiệm Thực Tế Từ Các Nhà Máy

Case Study: Nhà Máy Thép Hòa Phát Dung Quất

Bối cảnh: 128 biến tần điều khiển hệ thống băng tải và cần trục, môi trường bụi sắt và độ ẩm cao

Thách thức:

• Bụi sắt có tính dẫn điện, dễ gây ngắn mạch
• Độ ẩm 85% tạo điều kiện oxy hóa nhanh
• Yêu cầu vận hành 24/7, khó sắp xếp thời gian bảo trì

Giải pháp áp dụng:

• Vệ sinh biến tần hàng tháng cho các vị trí quan trọng
• Sử dụng tủ điện IP65 có quạt lọc khí
• Lắp cảm biến độ ẩm cảnh báo sớm

Kết quả đạt được:

• Giảm 78% sự cố do quá nhiệt
• Tăng tuổi thọ trung bình từ 4.2 lên 7.8 năm
• Tiết kiệm 2.4 tỷ đồng chi phí sửa chữa/năm
• Tăng tỷ lệ vận hành từ 94.2% lên 98.7%

Case Study: Nhà Máy Chế Biến Thức Ăn Chăn Nuôi CJ Feeds

Đặc điểm môi trường:

• Bụi ngũ cốc siêu mịn (<10μm)
• Độ ẩm biến đổi 40-90%
• Nhiệt độ cao 35-45°C từ máy sấy

Quy trình vệ sinh biến tần đặc biệt:

• Sử dụng máy hút bụi có lọc HEPA H13
• Phun khí ion để triệt tiêu tĩnh điện
• Bảo vệ cảm biến bằng vỏ nhựa trong suốt

Hiệu quả:

• 100% biến tần vận hành ổn định >3 năm
• Không có sự cố nghiêm trọng nào
• Chi phí bảo trì giảm 65% so với phương pháp cũ

Kết Luận và Khuyến Nghị

Vệ sinh biến tần đúng cách không chỉ đơn thuần là việc làm sạch bụi bẩn, mà là một quy trình bảo trì tổng thể nhằm đảm bảo thiết bị hoạt động ổn định, hiệu quả và bền bỉ. Qua hơn 15 năm kinh nghiệm thực tế tại hàng nghìn nhà máy, tôi khẳng định rằng 90% sự cố biến tần có thể phòng tránh được chỉ bằng việc áp dụng đúng quy trình 8 bước chuyên nghiệp.

Đầu tư cho bảo trì biến tần định kỳ là quyết định thông minh nhất của các nhà quản lý sản xuất. Chi phí vệ sinh 500-800 nghìn đồng/lần có thể tiết kiệm hàng chục triệu đồng chi phí sửa chữa và tránh được thiệt hại hàng tỷ đồng do ngừng sản xuất.

Trong kỷ nguyên Công nghiệp 4.0, biến tần không chỉ là thiết bị điều khiển đơn thuần mà là trung tâm dữ liệu thu thập thông tin vận hành. Việc duy trì vệ sinh biến tần đúng cách sẽ đảm bảo độ chính xác của dữ liệu và hiệu quả của toàn hệ thống tự động hóa.

Cần Hỗ Trợ Chuyên Nghiệp?

HLAuto - Đối tác tin cậy cho mọi nhu cầu bảo trì biến tần

✅ 15+ năm kinh nghiệm sửa chữa biến tần tất cả các hãng
✅ Đội ngũ kỹ sư chuyên sâu được đào tạo bài bản tại Đức, Nhật
✅ Quy trình chuẩn quốc tế ISO 9001:2015
✅ Dịch vụ tận nơi 24/7 - Có mặt trong 2 giờ
✅ Cam kết bảo hành dài hạn cho mọi dịch vụ
✅ Tư vấn bảo trì kéo dài tuổi thọ miễn phí

🏢 HLAUTO SỬA CHỮA BIẾN TẦN

📞 Hotline 24/7: 0948.956.835

📍 Địa chỉ:  TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam.

🌐 Website: hlauto.vn 📧 Email: lelong.aec@gmail.com

⏰ Thời gian làm việc: T2-T7: 8:30-17:30

Từ vệ sinh định kỳ đến sửa chữa phức tạp, HLAuto luôn sẵn sàng mang đến giải pháp tối ưu nhất cho doanh nghiệp bạn. Hãy để chúng tôi giúp bạn biến vệ sinh biến tần từ gánh nặng thành lợi thế cạnh tranh.
