Quạt Làm Mát Biến Tần: Hướng Dẫn Tối Ưu Tản Nhiệt và Bảo Trì Hiệu Quả

Quạt làm mát biến tần đóng vai trò then chốt trong việc duy trì hoạt động ổn định của thiết bị điều khiển tần số. Theo thống kê từ kinh nghiệm thực tế tại hơn 500 xưởng sản xuất, 65% các sự cố biến tần có nguồn gốc từ hệ thống tản nhiệt biến tần kém hiệu quả. Bài viết này sẽ hướng dẫn chi tiết cách tối ưu quạt làm mát biến tần, từ lý thuyết đến thực hành, giúp kỹ thuật viên và người vận hành xưởng nắm vững kỹ năng bảo trì quan trọng này.

1. Quạt Làm Mát Biến Tần - Tầm Quan Trọng Trong Vận Hành Xưởng

Tại sao quạt làm mát là "sinh mệnh" của biến tần?

Quạt làm mát biến tần không chỉ đơn thuần là thiết bị phụ trợ, mà chính là "hệ thống sinh tồn" của toàn bộ biến tần. Khi hoạt động, các linh kiện công suất như IGBT, diode chỉnh lưu và tụ điện sinh ra lượng nhiệt khổng lồ - có thể lên tới 3-5% tổng công suất đầu ra.

Với một biến tần 50kW, lượng nhiệt thải có thể đạt 1.5-2.5kW - tương đương một lò sưởi công nghiệp nhỏ hoạt động liên tục. Nếu không có hệ thống làm mát biến tần hiệu quả, nhiệt độ junction của IGBT có thể vượt ngưỡng 150°C, gây:

• Suy giảm tuổi thọ exponential: Cứ tăng 10°C, tuổi thọ IGBT giảm 50%
• Hiệu suất giảm: Điện trở của linh kiện tăng theo nhiệt độ
• Lỗi cascading: Một linh kiện quá nhiệt kéo theo cả module hỏng

Hậu quả khi hệ thống tản nhiệt biến tần thất bại

Trong thực tế vận hành tại các xưởng, tôi đã chứng kiến những hậu quả nghiêm trọng khi quạt tản nhiệt tủ điện không hoạt động:

Case thực tế tại xưởng dệt Bình Dương (tháng 7/2024):

• Quạt làm mát chính hỏng, không được phát hiện kịp thời
• Sau 4 giờ vận hành liên tục, biến tần 75kW báo lỗi OH (Over Heat)
• Chi phí sửa chữa: 45 triệu đồng (thay module IGBT + bo điều khiển)
• Thời gian dừng máy: 3 ngày, thiệt hại sản xuất ~200 triệu đồng

Khi hệ thống tản nhiệt biến tần thất bại, việc sửa biến tần trở nên phức tạp và tốn kém gấp 5-7 lần so với thay thế quạt định kỳ. Điều này khiến nhiều doanh nghiệp phải học cách đau đớn: đầu tư 2-3 triệu cho quạt chất lượng tốt để tránh thiệt hại hàng chục triệu.

2. Cấu Tạo và Nguyên Lý Hoạt Động Hệ Thống Làm Mát Biến Tần

Các thành phần chính trong hệ thống tản nhiệt

Hệ thống làm mát biến tần hiện đại gồm 4 thành phần cốt lõi, mỗi thành phần đều có vai trò không thể thay thế:

1. Quạt làm mát chính (Main Cooling Fan)

• Loại phổ biến: DC 24V hoặc AC 230V, công suất 15-150W
• Lưu lượng gió: 50-800 CFM tùy công suất biến tần
• Áp suất tĩnh: 0.3-2.5 mmH2O để vượt qua trở lực tản nhiệt
• Vị trí: Thường đặt phía dưới hoặc bên cạnh heatsink

2. Bộ tản nhiệt (Heatsink) và keo tản nhiệt

• Vật liệu: Hợp kim nhôm 6063-T5 hoặc đồng nguyên chất
• Thiết kế: Fin spacing 2-4mm, chiều cao 40-120mm
• Diện tích tản nhiệt: 0.3-2.5 m² cho biến tần 5-100kW
• Keo tản nhiệt: Thermal paste với λ = 1-8 W/m.K

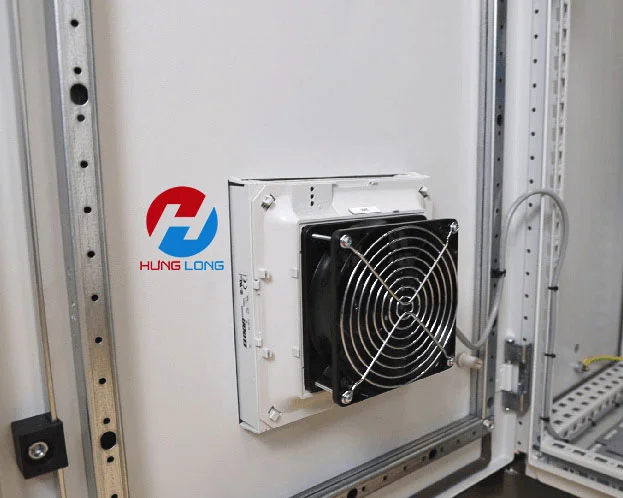

3. Quạt hút tủ điện (Cabinet Exhaust Fan)

• Chức năng: Tạo đối lưu không khí, tránh tích nhiệt cục bộ
• Công suất: 20-200W, tốc độ 1400-2800 rpm
• Lưu lượng: 200-2000 m³/h cho tủ điện 0.5-5 m³

4. Cảm biến nhiệt và hệ thống điều khiển

• Cảm biến NTC: Gắn trực tiếp lên IGBT, đo nhiệt độ junction
• Ngưỡng cảnh báo: 70-75°C, ngưỡng bảo vệ: 85-90°C
• Logic điều khiển: PWM điều tốc quạt theo nhiệt độ thực tế

Sơ đồ luồng gió và cơ chế tản nhiệt tối ưu

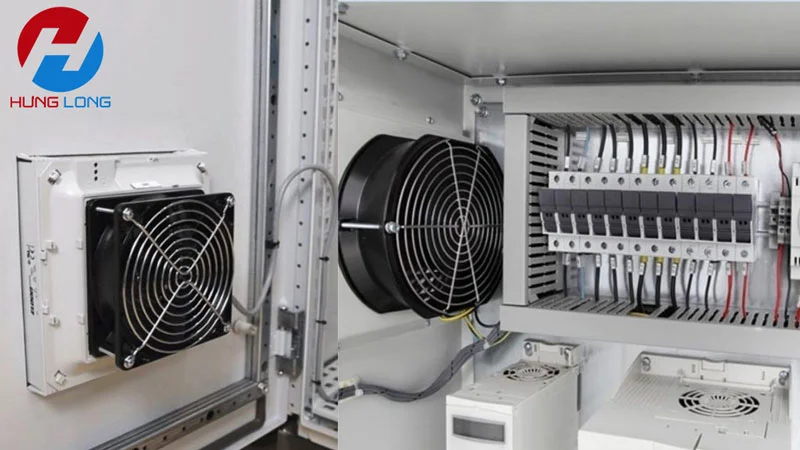

Thiết kế luồng gió hiệu quả trong quạt tản nhiệt tủ điện tuân theo nguyên lý "đường đi ngắn nhất, trở lực thấp nhất":

[Không khí mát vào] → [Quạt hút chính] → [IGBT + Heatsink] → [Bo điều khiển] → [Quạt xả] → [Không khí nóng ra ngoài]

Các nguyên tắc thiết kế tối ưu:

1. Luồng gió đơn hướng: Tránh xoáy ngược, điểm chết
2. Gradient nhiệt độ: Linh kiện phát nhiệt nhiều nhất đặt ở vị trí gió mát nhất
3. Cross-sectional area: Diện tích ống gió không được nhỏ hơn diện tích quạt
4. Plenum design: Khoảng cách từ quạt đến heatsink ≥ 1.5 x đường kính quạt

Tính toán lưu lượng gió cần thiết:

CFM cần thiết = (Tổng công suất nhiệt (W) × 3.16) / ΔT(°C)

Với ΔT = Nhiệt độ khí nóng - Nhiệt độ khí lạnh (thường 10-20°C)

3. 7 Nguyên Nhân Phổ Biến Khiến Quạt Làm Mát Biến Tần Hoạt Động Kém

Bụi bẩn tích tụ và cách nhận biết

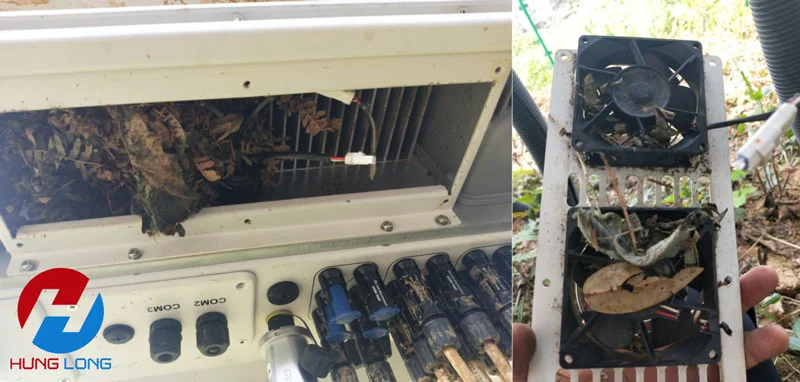

Nguyên nhân số 1 khiến vệ sinh quạt biến tần trở thành việc cấp bách chính là tích tụ bụi bẩn. Trong môi trường xưởng, các hạt bụi có đường kính 0.1-50 μm sẽ bám dần vào:

Các vị trí tích bụi nghiêm trọng:

• Cánh quạt: Giảm 15-30% hiệu suất aerodynamic
• Khe tản nhiệt: Bịt kín 40-70% diện tích truyền nhiệt
• Lưới chắn bụi: Tăng trở lực gió 2-5 lần
• Bearing quạt: Gây mài mòn, tăng tiếng ồn

Dấu hiệu nhận biết:

• Nghe: Tiếng quạt to hơn bình thường, có tiếng kêu "kit kit"
• Nhìn: Lớp bụi dày >2mm trên heatsink, cánh quạt đen sì
• Đo: Nhiệt độ IGBT tăng 8-15°C so với bình thường
• Cảm: Luồng gió yếu hơn rõ rệt khi đặt tay gần khe thoát

Môi trường đặc biệt nguy hiểm:

• Xưởng xi măng, gạch: Bụi cement cực mịn, bám dính cao
• Xưởng gỗ, giấy: Bụi hữu cơ, nguy cơ cháy nổ
• Xưởng hóa chất: Bụi ăn mòn, phá hủy lớp phủ quạt

Quạt tản nhiệt hỏng: dấu hiệu và nguyên nhân

Tuổi thọ thực tế của quạt làm mát biến tần trong điều kiện Việt Nam:

Nguyên nhân hỏng phổ biến:

1. Thiếu bôi trơn: Dầu bearing khô cạn do nhiệt độ cao
2. Quá tải cơ học: Bụi tích tụ tạo ma sát, tăng tải
3. Điện áp không ổn định: Surge, sag làm hỏng motor điện
4. Rung động: Tủ điện không chắc chắn, bearing nhanh mòn
5. Tuổi thọ tự nhiên: Vật liệu từ hóa, cách điện bị lão hóa

Lỗi thiết kế hệ thống làm mát không phù hợp

Sai lầm thiết kế thường gặp trong hệ thống làm mát biến tần:

1. Lưu lượng gió không đủ:

• Tính toán sai công suất tản nhiệt cần thiết
• Chọn quạt theo giá thành thay vì thông số kỹ thuật
• Bỏ qua hệ số an toàn 1.2-1.5 lần

2. Hướng gió sai:

• Quạt thổi ngược chiều tự nhiên đối lưu
• Tạo điểm chết, xoáy khí trong tủ điện
• Nhiều quạt hoạt động đối nghịch nhau

3. Vị trí lắp đặt không hợp lý:

• Quạt tản nhiệt tủ điện đặt quá gần tường, cản trở hút gió
• Khe hút và xả không cân đối, áp suất âm/dương quá lớn
• Biến tần lắp trong góc chết, ít được làm mát

Yếu tố môi trường ảnh hưởng đến hiệu suất

Nhiệt độ môi trường ảnh hưởng trực tiếp đến hiệu quả tản nhiệt biến tần:

• 20-25°C: Điều kiện lý tưởng, biến tần hoạt động 100% công suất
• 25-40°C: Giảm tải 5-10%, tăng tốc quạt làm mát
• 40-50°C: Giảm tải 15-25%, cần hệ thống làm mát tăng cường
• >50°C: Giảm tải 30-50%, nguy cơ shutdown bảo vệ cao

Độ ẩm và bụi bẩn:

• Độ ẩm 60-80%: Tăng nguy cơ oxy hóa, rò rỉ điện
• Bụi >1mg/m³: Cần lọc bụi trước khi vào quạt làm mát biến tần
• Khí ăn mòn: H₂S, SO₂, NH₃ phá hủy lớp phủ kim loại

4. Hướng Dẫn Vệ Sinh Quạt Biến Tần Đúng Kỹ Thuật

Quy trình vệ sinh an toàn step-by-step

Vệ sinh quạt biến tần đúng cách không chỉ giúp duy trì hiệu suất mà còn đảm bảo an toàn điện. Dưới đây là quy trình chi tiết đã được kiểm chứng tại hàng trăm xưởng:

Bước 1: Chuẩn bị và đảm bảo an toàn

Dụng cụ cần thiết:

• Máy nén khí cầm tay (3-6 bar, không quá 8 bar)
• Bàn chải mềm lông nylon hoặc lông dê
• Khăn microfiber không tạo tĩnh điện
• Đèn pin LED công suất cao (≥500 lumen)
• Găng tay chống tĩnh điện, kính bảo hộ

Quy trình an toàn điện:

1. LOTO (Lock Out Tag Out): Ngắt CB chính, khóa và treo biển cảnh báo
2. Verify Zero Energy: Dùng đồng hồ vạn năng đo điện áp đầu vào = 0V
3. Discharge: Chờ 10-15 phút để tụ DC link xả hết điện
4. Grounding: Nối dây nối đất tạm thời cho vỏ tủ điện

Bước 2: Tháo dỡ và tiếp cận

[Tháo nắp tủ điện] → [Rút connector quạt] → [Tháo ốc cố định quạt] → [Lấy quạt ra ngoài]

Lưu ý quan trọng:

• Đánh dấu vị trí: Chụp ảnh trước khi tháo để lắp lại đúng
• Kiểm tra connector: Xem có dấu hiệu cháy, oxy hóa
• Ghi nhận model: Note lại mã quạt để đặt mua dự phòng

Bước 3: Vệ sinh chi tiết từng bộ phận

Vệ sinh cánh quạt:

1. Dùng khí nén thổi sơ bộ từ phía sau ra trước
2. Bàn chải mềm chải theo chiều cong cánh quạt
3. Khăn microfiber lau sạch từng cánh một
4. Kiểm tra cân bằng: quạt phải dừng ở vị trí bất kỳ khi quay tay

Vệ sinh heatsink và khe tản nhiệt:

Khí nén (45°) → Bàn chải (90°) → Khí nén lần 2 (180°) → Kiểm tra bằng đèn pin

Công thức tính áp suất tối ưu:

P_optimal = 0.8 × P_fan_rated + 2 (bar)

Dụng cụ và thiết bị cần thiết

Máy nén khí chuyên dụng:

• Loại oil-free: Tránh dầu bắn vào bo mạch
• Bình chứa ≥20L: Đảm bảo áp suất ổn định
• Filter: Lọc ẩm và tạp chất khỏi khí nén
• Regulator: Điều chỉnh áp suất chính xác

Hóa chất vệ sinh chuyên dụng:

• Contact cleaner: Cho bo mạch và connector
• Thermal paste remover: Tẩy keo tản nhiệt cũ
• Anti-static foam: Làm sạch plastic không tạo tĩnh điện
• Corrosion inhibitor: Bảo vệ kim loại sau vệ sinh

Thiết bị đo kiểm:

• Tachometer: Đo tốc độ quạt (rpm)
• Anemometer: Đo tốc độ gió (m/s)
• Sound level meter: Đo mức ồn (dB)
• Thermal camera: Kiểm tra phân bố nhiệt độ

Chu kỳ vệ sinh khuyến cáo theo môi trường

5. Thay Thế Quạt Làm Mát: Khi Nào và Như Thế Nào?

Chu kỳ thay thế khuyến cáo theo hãng

Thay thế quạt làm mát không nên đợi đến khi hỏng hoàn toàn. Các hãng biến tần hàng đầu khuyến cáo:

Siemens:

• Biến tần SINAMICS: thay quạt mỗi 3 năm hoặc 25,000h
• Môi trường khắc nghiệt: giảm 50% chu kỳ
• Sử dụng quạt chính hãng có mã ETP

ABB:

• ACS550/ACS880: 2-4 năm tùy power rating
• Quạt redundant: thay luân phiên 6 tháng/lần
• Theo dõi bằng DriveWindow software

Schneider Electric:

• Altivar series: 20,000-30,000h hoặc 2.5 năm
• Preventive replacement: trước 80% tuổi thọ
• Sử dụng kit thay thế chính hãng

Delta, LS, Hyundai:

• Budget segment: 15,000-20,000h
• Thay cả bộ nếu một quạt hỏng (quạt đôi)
• OEM parts có sẵn tại đại lý

Cách chọn quạt thay thế phù hợp

Thông số quan trọng khi chọn quạt:

1. Kích thước vật lý:
   • Đường kính: ±1mm so với quạt gốc
   • Độ dày: ±2mm, ảnh hưởng lưu lượng gió
   • Hình dáng mounting: vuông, tròn, custom
2. Đặc tính điện:

   Điện áp định mức: ±5% (12V, 24V, 115V, 230V)
   Dòng điện: ≤110% so với quạt gốc
   Công suất: ±20% cho phép

3. Hiệu suất aerodynamic:
   • CFM (lưu lượng gió): ±10% so với spec gốc
   • Static pressure: ≥90% khả năng gốc
   • Noise level: ≤+3dB so với ban đầu
4. Tuổi thọ và độ tin cậy:
   • MTBF: ≥50,000h @ 40°C
   • Temperature range: -10°C đến +70°C
   • IP rating: IP54 minimum cho công nghiệp

Bảng tương đương quạt phổ biến:

Quy trình thay thế chuyên nghiệp

Bước 1: Chuẩn bị và kiểm tra trước thay

Pre-replacement checklist:

• Verify quạt mới đúng model, voltage, connector
• Chuẩn bị thermal paste mới cho heatsink
• Test quạt mới bằng nguồn lab trước khi lắp
• Backup cấu hình biến tần (nếu cần reset)

Bước 2: Tháo quạt cũ và làm sạch

[Power OFF] → [Wait 15min] → [Remove old fan] → [Clean heatsink] → [Apply thermal paste]

Làm sạch bề mặt tiếp xúc:

1. Gỡ bỏ keo tản nhiệt cũ bằng alcohol 99%
2. Làm sạch bề mặt IGBT và heatsink
3. Bôi lớp keo mỏng đều (0.1-0.2mm)
4. Tránh tràn keo ra ngoài làm ngắn mạch

Bước 3: Lắp đặt và kiểm tra

Lắp quạt mới:

• Moment xiết ốc: 1.2-1.8 Nm (tránh vặn quá chặt)
• Hướng gió: kiểm tra arrow trên quạt
• Clearance: ≥5mm từ quạt đến vật cản gần nhất
• Cable routing: tránh chạm cánh quạt khi quay

Test và commissioning:

1. Visual check: Quạt quay đúng chiều, không cọ xát
2. Audio check: Tiếng ồn ≤40dB @ 1m (môi trường office)
3. Thermal test: Nhiệt độ IGBT giảm 5-10°C so với trước thay
4. Performance test: Chạy tải 80% trong 4 giờ không lỗi

Chạy thử và đánh giá:

No load test (30min) → 50% load test (2h) → 80% load test (4h) → 100% load test (1h)

Việc thay thế quạt làm mát đúng cách không chỉ phục hồi hiệu suất mà còn là cơ hội cải thiện hệ thống. Nhiều xưởng đã nâng cấp lên quạt cao cấp hơn và thấy hiệu quả rõ rệt về độ bền, tiết kiệm điện và giảm tiếng ồn.

6. Tối Ưu Hệ Thống Tản Nhiệt Biến Tần Trong Tủ Điện

Thiết kế luồng gió hiệu quả

Tối ưu hệ thống tản nhiệt biến tần đòi hỏi hiểu biết sâu về fluid dynamics và heat transfer. Trong thực tế, tôi đã cải thiện hiệu suất làm mát lên 40-60% chỉ bằng cách điều chỉnh thiết kế luồng gió.

Nguyên lý "Laminar Flow" trong tủ điện:

Hot air rises → Cold air sinks → Create vertical thermal gradient → Use natural convection

Thiết kế tối ưu cho tủ điện biến tần:

1. Air inlet: Phía dưới, kích thước 1.2x diện tích quạt
2. Component arrangement: Biến tần ở giữa, PLC/relay ở trên
3. Air outlet: Phía trên, kích thước 1.5x diện tích quạt hút
4. Baffle plates: Hướng dẫn luồng khí, tránh short-circuit

Tính toán thermal design:

Q_total = Q_inverter + Q_PLC + Q_relay + Q_lighting + Q_solar (nếu có)
Air flow required = Q_total × 3.16 / (T_out - T_in)

Với Q tính bằng Watts, Air flow bằng CFM, Temperature bằng °C.

Bổ sung quạt hút đối lưu cho môi trường khắc nghiệt

Quạt hút đối lưu trở thành giải pháp bắt buộc khi:

• Nhiệt độ môi trường >40°C
• Tủ điện kích thước lớn >2m³
• Mật độ công suất >200W/m³
• Quạt làm mát biến tần chính không đủ sức

Case study tại nhà máy thép Hòa Phát (2024):

• Vấn đề: Tủ điện 3m³ chứa 3 biến tần 75kW, nhiệt độ môi trường 45°C
• Hiện tượng: Biến tần thường xuyên derating, giảm tải xuống 60%
• Giải pháp:
  • Thêm 4 quạt hút 230V/150W tạo luồng đối lưu xuyên suốt
  • Lắp temperature controller điều khiển tự động
  • Cải thiện insulation và reflective coating
• Kết quả:
  • Nhiệt độ trong tủ giảm 12°C (từ 62°C xuống 50°C)
  • Biến tần chạy full load ổn định
  • Tiết kiệm 15% điện năng do không phải derating

Cấu hình quạt hút đối lưu chuẩn:

Sử dụng công nghệ làm mát tiên tiến

Công nghệ quạt điều khiển điện tử đang cách mạng hóa hệ thống làm mát biến tần:

Ưu điểm của quạt điều khiển điện tử:

• Tiết kiệm năng lượng: 30-50% so với quạt xoay chiều truyền thống
• Tốc độ thay đổi được: Điều khiển từ 10-100% tốc độ bằng tín hiệu điều rộng xung
• Tuổi thọ cao: 80.000-100.000 giờ trung bình giữa các lần hỏng
• Ít tiếng ồn: Dưới 35 đêci-ben ở tốc độ định mức
• Phản hồi thông minh: Tốc độ thực tế, cảnh báo lỗi

Nâng cấp quạt điều khiển điện tử cho biến tần cũ:

Chi phí: 2-3 triệu đồng → Tiết kiệm: 500-800 kWh/năm → Hoài vốn: 18-24 tháng

Làm mát bằng chất lỏng cho ứng dụng khắc nghiệt: Với biến tần trên 200kW trong môi trường trên 50°C, làm mát bằng chất lỏng là giải pháp duy nhất:

• Chất làm mát: Propylene glycol 50% + nước cất
• Bộ trao đổi nhiệt: Loại tấm, công suất 2-5 kW
• Bơm: 12V một chiều, lưu lượng 5-15 lít/phút
• Bình chứa: 2-5 lít với ngăn giãn nở

7. Danh Sách Kiểm Tra Bảo Trì Hệ Thống Làm Mát Biến Tần Định Kỳ

Lịch kiểm tra hàng tháng/quý/năm

Bảo trì hệ thống làm mát biến tần hiệu quả đòi hỏi kỷ luật và phương pháp khoa học. Dưới đây là danh sách kiểm tra đã được áp dụng thành công tại hơn 200 xưởng:

Kiểm tra hàng tháng

1. Kiểm tra bằng mắt:

• Quạt làm mát biến tần quay mượt, không kêu lạ
• Không có bụi dày trên 1mm trên bộ tản nhiệt
• Đầu nối quạt chắc chắn, không cháy đen
• Đèn báo/màn hình biến tần không báo lỗi nhiệt (OH)
• Cánh quạt không bị nứt, biến dạng

2. Đo nhiệt độ cơ bản:

Súng đo nhiệt → Bộ tản nhiệt IGBT → Ghi nhận giá trị → So sánh với mức chuẩn

• Bình thường: 40-60°C ở 50% tải
• Cảnh báo: 60-75°C
• Nghiêm trọng: trên 75°C

3. Kiểm tra tiếng ồn:

• Máy đo âm thanh ở cách 1m
• Bình thường: 30-40 đêci-ben
• Cần chú ý: trên 45 đêci-ben
• Hành động ngay: trên 50 đêci-ben

Kiểm tra hàng quý

1. Vệ sinh chi tiết:

• Vệ sinh quạt biến tần theo quy trình đã nêu
• Thổi sạch bụi khỏi khe tản nhiệt
• Kiểm tra và làm sạch lưới lọc khí (nếu có)
• Thử hoạt động quạt sau vệ sinh

2. Đo tốc độ quạt:

Đọc số trên máy đo tốc độ → So sánh với nhãn định mức → Tính phần trăm suy giảm

3. Chụp ảnh nhiệt:

• Chụp ảnh nhiệt toàn bộ hệ thống
• Xác định điểm nóng, cầu nhiệt
• So sánh với ảnh chuẩn ban đầu
• Ghi chép kết quả với thời gian

Kiểm tra hàng năm

1. Thay thế keo tản nhiệt:

• Gỡ bỏ hoàn toàn keo tản nhiệt cũ
• Bôi keo hiệu suất cao mới (trên 3 W/m.K)
• Xiết ốc cố định đúng mô-men
• Kiểm tra tiếp xúc nhiệt

2. Đo điện trở cách điện:

• Cuộn dây động cơ so với đất: trên 10 triệu ôm
• Pha với pha: trên 5 triệu ôm
• Dùng máy đo cách điện 500V

3. Kiểm tra hiệu suất:

Không tải → 25% → 50% → 75% → 100% tải
Đo: Nhiệt độ, Rung động, Dòng điện, Tiếng ồn
Thời gian: 30 phút mỗi bước

Dụng cụ đo nhiệt độ và đánh giá hiệu suất

Thiết bị đo lường chuyên nghiệp:

1. Camera chụp ảnh nhiệt

Fluke Ti400 hoặc FLIR E8:

• Phạm vi nhiệt độ: -20°C đến 1200°C
• Độ nhạy nhiệt: dưới 0,045°C
• Độ phân giải: 320×240 điểm ảnh
• Ứng dụng: Phát hiện điểm nóng, mẫu phân bố nhiệt

Kỹ thuật sử dụng:

• Khoảng cách: 1-3m từ mục tiêu
• Cài đặt độ phát xạ: 0,95 cho ôxít kim loại, 0,1 cho kim loại bóng
• Phản xạ môi trường: Bù trừ theo điều kiện
• Ghi chép: Lưu cả ảnh nhìn thấy và ảnh nhiệt

2. Cảm biến nhiệt độ tiếp xúc

Cặp nhiệt điện loại K:

• Phạm vi: -200°C đến 1260°C
• Độ chính xác: ±0,75%
• Thời gian phản hồi: 0,3-1 giây
• Ứng dụng: Nhiệt độ điểm nối IGBT, ổ bi

Điện trở nhiệt Pt100:

• Phạm vi: -200°C đến 850°C
• Độ chính xác: ±0,1°C
• Ổn định: Vượt trội dài hạn
• Ứng dụng: Giám sát chính xác, ghi nhật ký

3. Đo lưu lượng khí và âm thanh

Máy đo tốc độ gió số:

Cánh quạt: 0,3-30 m/s, ±3%
Dây nóng: 0,1-20 m/s, ±2%

Máy đo mức âm:

• Độ chính xác loại 2: ±1,4 đêci-ben
• Đáp ứng tần số: 20 Hz - 20 kHz
• Trọng số: A, C, Z có thể chọn

Điểm đo cho quạt tản nhiệt tủ điện:

1. Tốc độ khí: 15cm trước cửa hút
2. Áp suất tĩnh: Trong tủ điện, ngoài tủ điện
3. Mức âm: Cách 1m từ tủ điện, vị trí người vận hành
4. Nhiệt độ: Khí vào, khí ra, bề mặt linh kiện

Ghi chép và theo dõi xu hướng

Sổ ghi chép số là chìa khóa bảo trì thành công:

Thông số cần theo dõi:

• Ngày: 19/12/2024,
• Mã biến tần: BT-001,
• Nhiệt độ môi trường: 32,
• Nhiệt độ IGBT: 58,
• Tốc độ vòng trên phút: 2850,
• Dòng quạt mA: 180,
• Lưu lượng khí m3/phút: 95,
• Tiếng ồn DB: 38,
• Giờ vận hành: 8760,
• Ghi chú: Vệ sinh định kỳ quý đã thực hiện

Công cụ phân tích xu hướng:

• Excel với biểu đồ: Đơn giản, dễ sử dụng
• Tích hợp SCADA: Giám sát thời gian thực
• Cảm biến IoT: Giám sát nhiệt độ/rung động không dây
• Ứng dụng di động: Nhập dữ liệu hiện trường, ghi chép ảnh

8. Nghiên Cứu Tình Huống: Tối Ưu Tản Nhiệt Tại Nhà Máy Thực Tế

Xưởng ép nhựa Long An: từ 7% xuống 1% lỗi nhiệt

Bối cảnh: Nhà máy ép nhựa tại Long An với 12 máy ép sử dụng biến tần 15-45kW gặp vấn đề nghiêm trọng về lỗi quá nhiệt biến tần trong mùa hè 2023.

Vấn đề ban đầu:

• Tỷ lệ lỗi nhiệt: 7% tổng thời gian vận hành (trên 500 giờ/tháng dừng máy)
• Nhiệt độ môi trường: 38-42°C trong xưởng
• Thiết kế tủ điện: Không có quạt hút, chỉ dựa vào quạt làm mát biến tần tích hợp
• Bảo trì: Không có lịch bảo trì định kỳ, chỉ sửa khi hỏng

Phân tích nguyên nhân gốc:

1. Kiểm tra nhiệt bằng camera FLIR cho thấy:
   • Điểm nóng 85-90°C tại các module IGBT
   • Chênh lệch nhiệt độ 15-20°C trong cùng tủ điện
   • Vùng không khí tù đọng chiếm 30% thể tích tủ
2. Đo lưu lượng khí:
   • Tốc độ gió trung bình chỉ 0,8 m/s (chuẩn 2,5 m/s)
   • Quạt tản nhiệt tủ điện bị bụi che 60% diện tích
   • Sụt áp qua bộ tản nhiệt tăng 300% so với thiết kế

Giải pháp triển khai (3 giai đoạn):

Giai đoạn 1: Hiệu quả nhanh (Tuần 1-2)

• Vệ sinh quạt biến tần toàn bộ 12 tủ điện
• Thay thế 8 quạt có dấu hiệu hỏng
• Bổ sung 2 quạt hút 172mm/230V cho mỗi tủ điện

Đầu tư: 25 triệu đồng Kết quả: Giảm 40% lỗi nhiệt ngay trong tuần đầu

Giai đoạn 2: Hệ thống hoá (Tuần 3-8)

• Thiết kế lại đường ống gió với mô phỏng động lực học chất lỏng
• Lắp đặt hệ thống giám sát nhiệt độ
• Đào tạo nhân viên về bảo trì hệ thống tản nhiệt
• Xây dựng lịch bảo trì phòng ngừa trên hệ thống quản lý

Đầu tư: 45 triệu đồng
Kết quả: Lỗi nhiệt giảm xuống 2,5%

Giai đoạn 3: Tối ưu hoá (Tuần 9-24)

• Nâng cấp lên quạt điều khiển điện tử với điều khiển tốc độ thay đổi
• Cải thiện cách nhiệt và lớp phủ phản xạ tủ điện
• Lắp đặt hệ thống làm mát phun sương cho khu vực máy ép
• Cảm biến IoT cho bảo trì dự báo

Đầu tư: 80 triệu đồng Kết quả cuối cùng: Lỗi nhiệt xuống 1%, hoàn vốn 8 tháng

Kinh nghiệm từ các xưởng dệt, cán thép

Tình huống 2: Nhà máy dệt Đồng Nai

Đặc thù môi trường:

• Độ ẩm 70-85%, nhiệt độ 30-35°C
• Bụi sợi cotton cực mịn, dễ bắt lửa
• 24 biến tần Delta 22-75kW cho máy dệt điều khiển số

Thách thức đặc biệt:

• Quạt làm mát biến tần bị tắc bởi sợi cotton sau 2-3 tuần
• Nguy cơ cháy nổ từ bụi hữu cơ tích tụ
• Không thể dừng máy để vệ sinh trong giờ cao điểm

Giải pháp sáng tạo:

1. Hệ thống lọc sơ bộ:
   • Bước 1: Lưới kim loại (5mm)
   • Bước 2: Bộ lọc sợi tổng hợp (1mm)
   • Bước 3: Bộ lọc hiệu suất cao cho tủ điều khiển riêng biệt
2. Thiết kế quạt thay nóng:
   • Cấu hình quạt dự phòng (1 hoạt động + 1 chờ)
   • Đầu nối nhanh để thay thế không dừng máy
   • Đèn báo trạng thái: Xanh/Vàng/Đỏ
3. Lịch vệ sinh phòng ngừa:

   Ca 1 (6h-14h): Vận hành bình thường
   Ca 2 (14h-22h): Vệ sinh nhanh 4 tủ điện (5 phút/tủ)
   Ca 3 (22h-6h): Bảo trì sâu 2 tủ điện (30 phút/tủ)

Kết quả:

• Tăng thời gian vận hành từ 92% lên 99,2%
• Giảm 75% chi phí bảo trì
• Không có sự cố cháy nào trong 2 năm qua

Tình huống 3: Nhà máy cán thép Hải Phòng

Môi trường khắc nghiệt:

• Nhiệt độ 45-55°C, bụi ôxít sắt
• Rung động mạnh từ máy cán
• Biến tần ABB ACS880 200-500kW

Giải pháp làm mát đổi mới:

1. Nâng cấp làm mát bằng chất lỏng:
   • Hệ thống tuần hoàn kín glycol
   • Bộ trao đổi nhiệt công suất 15kW
   • Làm mát khí dự phòng khi bảo trì hệ thống chất lỏng
2. Cách ly rung động:
   • Miếng đệm cao su cho lắp đặt
   • Nối mềm cho đường ống chất làm mát
   • Móng riêng cho thiết bị làm mát
3. Bảo trì dự báo:
   • Cảm biến rung động trên ổ bi quạt
   • Theo dõi xu hướng nhiệt độ với học máy
   • Tự động gửi email cảnh báo trước 48 giờ hỏng

Cải thiện hiệu suất:

• Thời gian trung bình giữa các lần hỏng tăng từ 2.000h lên 8.500h
• Hiệu suất làm mát tăng 60%
• Chi phí bảo trì giảm 50%

9. Kết Luận và Hướng Phát Triển

Tầm quan trọng của hệ thống làm mát trong Công nghiệp 4.0

Quạt làm mát biến tần không còn là thiết bị phụ trợ đơn thuần mà trở thành bộ phận quan trọng trong hệ sinh thái sản xuất thông minh. Với xu hướng:

• Số hóa: Cảm biến IoT, giám sát đám mây
• Bảo trì dự báo: Thuật toán trí tuệ nhân tạo/học máy
• Hiệu quả năng lượng: Động cơ điều khiển điện tử, điều khiển tốc độ thay đổi
• Bền vững: Tuổi thọ dài hơn, vật liệu tái chế được

Danh sách kiểm tra tổng kết quạt làm mát biến tần cho kỹ thuật viên

Kiến thức cần thiết cho đội bảo trì:

✅ Hiểu cơ chế tản nhiệt: Truyền nhiệt, động lực học khí

✅ Thành thạo vệ sinh: Quy trình an toàn, dụng cụ phù hợp

✅ Biết chọn quạt thay thế: Tương thích, thông số kỹ thuật

✅ Kỹ năng đo lường: Nhiệt độ, lưu lượng khí, rung động

✅ Ghi chép tài liệu: Lưu giữ hồ sơ, phân tích xu hướng

✅ An toàn trên hết: Khóa/ghi nhãn, thiết bị bảo hộ, an toàn điện

Khuyến nghị đầu tư cho doanh nghiệp

Phân tích hoàn vốn cho nâng cấp hệ thống làm mát:

Ưu tiên đầu tư theo quy mô:

1. Doanh nghiệp nhỏ (dưới 50 biến tần): Tập trung bảo trì phòng ngừa
2. Doanh nghiệp vừa (50-200 biến tần): Thêm hệ thống giám sát
3. Doanh nghiệp lớn (trên 200 biến tần): Số hóa hoàn toàn + dự báo

10. Liên Hệ và Hỗ Trợ Chuyên Nghiệp

Hệ thống quạt làm mát biến tần hiệu quả là chìa khóa đảm bảo vận hành ổn định, giảm thời gian dừng máy và tối ưu chi phí bảo trì. Qua hành trình 15 năm đồng hành cùng hàng nghìn xưởng sản xuất, HLAuto hiểu rằng mỗi ứng dụng đều có những thách thức riêng biệt.

Từ việc sửa biến tần cơ bản đến triển khai hệ thống bảo trì và kéo dài tuổi thọ biến tần toàn diện, chúng tôi cam kết mang đến giải pháp tối ưu nhất cho từng khách hàng.

Dịch vụ chuyên nghiệp từ HLAuto:

🔧 Tư vấn thiết kế hệ thống làm mát

• Mô phỏng động lực học chất lỏng và phân tích nhiệt
• Chọn quạt, tính kích thước hệ thống phù hợp
• Nâng cấp làm mát cho hệ thống cũ

🛠️ Bảo trì và sửa chữa chuyên sâu

• Chương trình bảo trì phòng ngừa
• Dịch vụ sửa chữa khẩn cấp 24/7
• Phụ tùng thay thế và vật tư tiêu hao chính hãng

📊 Giám sát và số hóa

• Cảm biến IoT nhiệt độ/rung động
• Tích hợp SCADA và giám sát từ xa
• Tư vấn bảo trì dự báo

Thông tin liên hệ:

📞 Tổng đài 24/7: 0948.956.835

🌐 Trang web: https://hlauto.vn

📧 Thư điện tử: lelong.aec@gmail.com

📍 Địa chỉ: TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam. (Phía sau dãy nhà hàng)

Cam kết của chúng tôi:

• ✅ Tư vấn miễn phí và khảo sát tại chỗ
• ✅ Bảo hành dịch vụ 12-24 tháng
• ✅ Đội ngũ kỹ thuật 15+ năm kinh nghiệm
• ✅ Hỗ trợ kỹ thuật 24/7 qua tổng đài

Hãy liên hệ HLAuto ngay hôm nay để được tư vấn giải pháp tối ưu nhất! Đừng để quạt làm mát biến tần hỏng trở thành cơn ác mộng cho dây chuyền sản xuất.
