Sửa biến tần KDE – Hướng dẫn chi tiết từ A-Z cho kỹ thuật viên

Biến tần KDE là thương hiệu phổ biến tại thị trường Việt Nam trong phân khúc giá rẻ đến tầm trung, thường xuất hiện trong các hệ thống bơm nước, quạt công nghiệp, máy cắt cơ khí... Tuy nhiên, do đặc điểm linh kiện và điều kiện vận hành tại Việt Nam, biến tần KDE thường gặp các lỗi như mất nguồn, lỗi IGBT, lỗi bo điều khiển sau một thời gian sử dụng.

Bài viết này HL Auto sẽ hướng dẫn bạn cách kiểm tra – sửa chữa – thay thế linh kiện cho biến tần KDE một cách chi tiết, chuyên sâu. Dành riêng cho các kỹ thuật viên, thợ điện công nghiệp, và đơn vị bảo trì nhà máy.

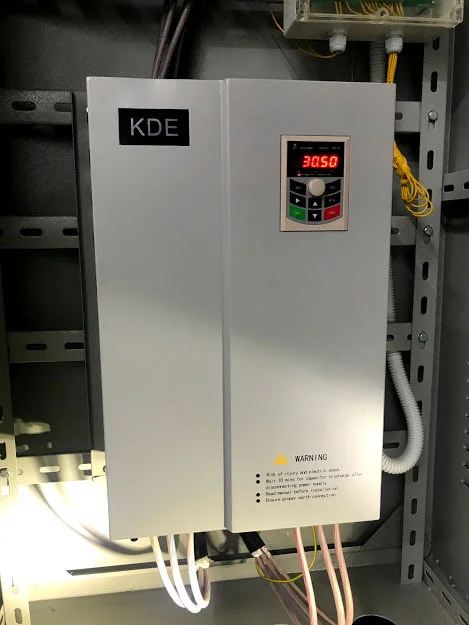

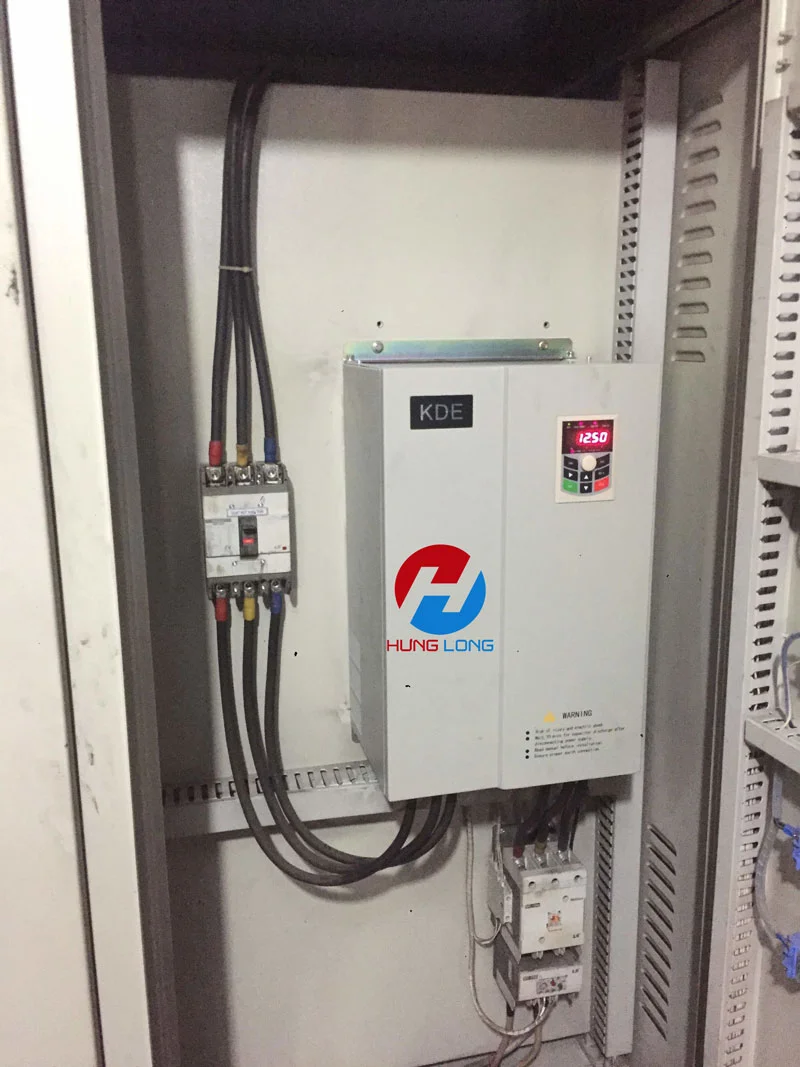

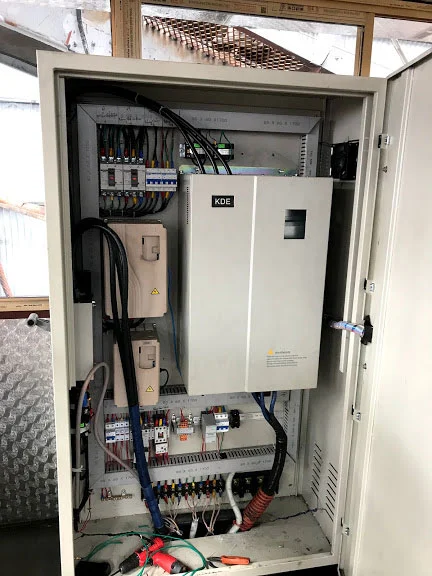

I. Tổng quan về biến tần KDE và ứng dụng thực tế

Biến tần KDE (KDE Drives) là dòng biến tần Trung Quốc được phân phối nhiều ở Việt Nam. Các đặc điểm chính:

• Phân khúc phổ thông, giá thành rẻ.

• Thường sử dụng IGBT Toshiba, tụ lọc ChengX, bo điều khiển dạng 1 mặt.

• Các dòng phổ biến: KDE200, KDE300, KDE500 (1 pha – 3 pha).

• Ứng dụng trong: hệ thống bơm giếng khoan, bơm tăng áp, máy cán tôn, băng tải, máy ép gỗ, thổi khí oxy nuôi tôm.

👉 Ưu điểm: dễ cài đặt, giao diện đơn giản, linh kiện phổ thông.
👉 Nhược điểm: chịu tải kém hơn các dòng cao cấp, dễ lỗi do môi trường nhiệt độ cao, bụi ẩm.

II. Các lỗi thường gặp ở biến tần KDE

🔍 Tình huống thực tế: Một biến tần KDE 3.7kW sử dụng cho bơm nước bị lỗi OC liên tục dù không tải. Kiểm tra phát hiện IGBT Toshiba nổ chân C – nguyên nhân do tải thường xuyên dao động mạnh và thiếu tản nhiệt, kỹ thuật viên đã thay mới module IGBT và quạt làm mát.

III. Phân tích các khối lỗi chính trong biến tần KDE

1. Lỗi khối nguồn – Mất nguồn / nguồn chập chờn

Biểu hiện:

• Không sáng đèn, màn hình tắt, quạt không quay.

Nguyên nhân:

• Cầu chì nổ.

• Cầu diode đầu vào chạm chập.

• Tụ lọc nguồn 400V bị phù.

• Nguồn phụ (nguồn 15V, 5V) không cấp ra bo điều khiển.

✅ Cách kiểm tra nhanh:

• Dùng đồng hồ đo cầu diode (D1, D2...) ở chế độ thang diode.
• Đo điện áp DC sau cầu diode (nên đạt ~300VDC với điện 220V).
• Kiểm tra tụ nguồn (tụ lớn 400V/470uF hoặc 680uF).
• Kiểm tra mạch hạ áp 7815/7805 cấp nguồn bo điều khiển.

Xem thêm: Hướng dẫn sửa biến tần

2. Lỗi khối công suất – Cháy IGBT, nổ cầu chì

Biểu hiện:

• Màn hình sáng nhưng chạy lỗi OC ngay khi khởi động / không ra tải.

Nguyên nhân:

• Module IGBT cháy (chạm C-E).

• IC driver lỗi hoặc lệch pha điều khiển.

• Motor hoặc cáp ra chạm chập.

✅ Checklist kiểm tra khối công suất:

1. Rút dây ra motor – đo nội trở giữa U-V-W.

2. Dùng đồng hồ thang diode đo từng cặp chân IGBT.

3. Quan sát dấu cháy đen trên main công suất.

4. Kiểm tra tụ snubber và diode clamp nếu có.

3. Lỗi bo điều khiển – Không lên chương trình, lỗi nội bộ

Biểu hiện:

• Màn hình nhấp nháy, báo các mã lỗi Err.1 đến Err.5, không nhận lệnh chạy.

Nguyên nhân:

• Hỏng IC điều khiển chính (MCU).

• Lỗi opto cách ly từ bo công suất.

• Mất nguồn cấp 5V/3.3V cho IC.

✅ Các vị trí cần kiểm tra:

- IC trung tâm (thường là STM32 hoặc họ Renesas).
- Opto PC817, PC123 gần khu vực công suất.
- IC nhớ chương trình (EEPROM) – thường lỗi khi chập điện.
- Nguồn xung cấp cho bo điều khiển (kiểm tra cuộn dây nhỏ, IC PWM).

IV. So sánh lỗi thường gặp giữa biến tần KDE và các hãng khác

Lỗi	KDE	Mitsubishi/Fuji	ABB/Siemens
Mất nguồn	Rất phổ biến	Ít gặp	Ít gặp
Cháy IGBT	Thường xuyên	Trung bình	Rất hiếm
Lỗi bo điều khiển	Do thiết kế đơn giản, dễ lỗi	Bảo vệ tốt hơn	Rất ổn định
Dễ sửa chữa	✅ Linh kiện rẻ	❌ Linh kiện chuyên dụng	❌ Cần tool lập trình

V. Hướng dẫn thay thế IGBT cho biến tần KDE (How-To)

✅ 5 Bước thay thế IGBT KDE an toàn:

1. Ngắt điện hoàn toàn và xả tụ
   → Đảm bảo tụ đã xả trước khi tháo main (đo còn <10VDC).
2. Tháo bo công suất, xác định IGBT lỗi
   → Dùng đồng hồ đo C-E, thường chạm 0.00 là hư.
3. Thay IGBT tương đương (Toshiba, Fuji, Infineon)
   → Lưu ý chọn đúng dòng và điện áp.
4. Vệ sinh mặt tiếp xúc, tra keo tản nhiệt mới
   → Keo khô sẽ gây quá nhiệt lại.
5. Test không tải – test có tải – test nhiệt độ hoạt động
   → Quan sát ampe kế khi chạy.

VI. Case Study thực tế – Biến tần KDE 5.5kW lỗi công suất

Tình huống: Khách hàng tại xưởng sản xuất gỗ bị lỗi OC, sau khi kiểm tra phát hiện IGBT nổ, tụ snubber hư. Kỹ thuật HL Auto đã:

• Gỡ IGBT lỗi, thay IGBT Toshiba 75A.

• Thay tụ snubber 2.2uF/630V.

• Vệ sinh toàn bộ bo công suất, đo lại điện trở U-V-W.

• Kiểm tra mạch điều khiển driver IC IR2110 – ổn định.

👉 Sau thay thế, biến tần hoạt động ổn định, chạy tải ~4.5A liên tục 6 tiếng/ngày.

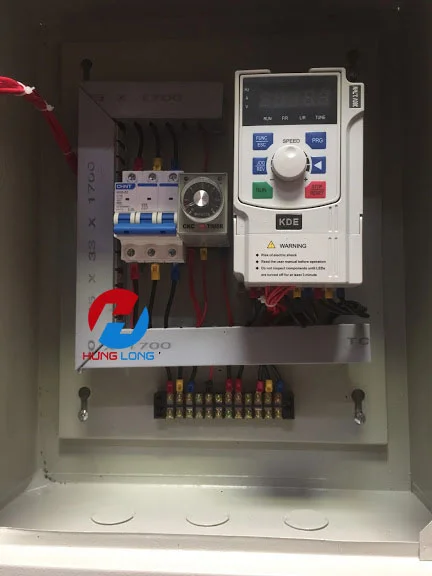

Cài đặt cơ bản cho biến tần KDE300A

VII. Checklist kiểm tra nhanh biến tần KDE trước khi sửa

✅ Kiểm tra nguồn đầu vào (AC/DC)
✅ Đo điện áp DC bus và tụ lọc
✅ Đo nội trở các pha motor
✅ Đo các chân IGBT và cầu diode
✅ Kiểm tra bo điều khiển và opto cách ly
✅ Cắm nguồn chạy không tải quan sát mã lỗi

VIII. Lời khuyên khi sửa chữa biến tần KDE

• Không bỏ qua bước kiểm tra tụ lọc – rất nhiều lỗi khởi nguồn từ tụ phù.

• Ghi lại thông số cài đặt trước khi thay bo điều khiển.

• Dán tem bảo hành hoặc đánh dấu linh kiện đã thay, tránh nhầm lẫn khi sửa hàng loạt.
