Dịch Vụ Sửa Biến Tần Mitsubishi Giá Tốt: Hướng Dẫn Chi Tiết Từ A-Z Cho Kỹ Thuật Viên 2026

Sửa biến tần Mitsubishi là gì? Khi nào cần xử lý ngay?

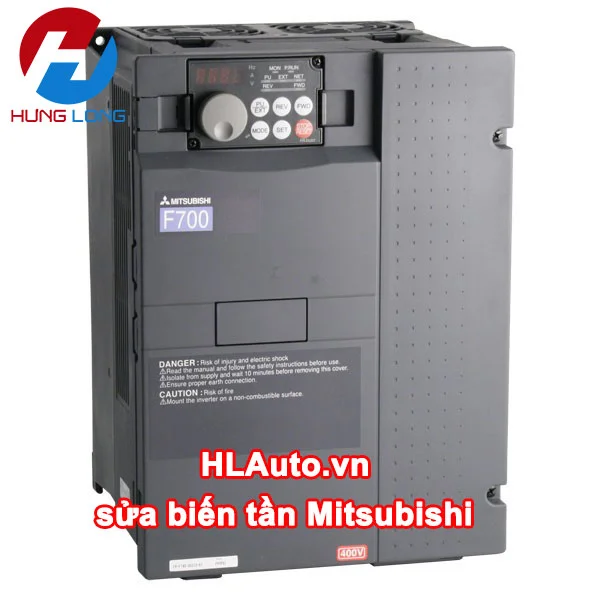

Biến tần Mitsubishi – hay còn gọi là inverter hoặc biến tần FR Series – là dòng thiết bị điều khiển tốc độ động cơ 3 pha được phát triển bởi Mitsubishi Electric (Nhật Bản). Tại Việt Nam, các model phổ biến nhất trong môi trường công nghiệp gồm: FR-A740/A720 (tải nặng, máy nén, băng tải), FR-F840/F800 (bơm, quạt, tiết kiệm năng lượng) và FR-E840/E700 (máy nhỏ, chi phí thấp, dễ lắp đặt). Tất cả đều dùng công nghệ IGBT điều chế độ rộng xung (PWM) để biến đổi điện áp/tần số đầu ra.

Sửa biến tần Mitsubishi trở thành yêu cầu cấp bách khi thiết bị xuất hiện bất kỳ dấu hiệu nào trong danh sách dưới đây. Hãy phân loại ngay để quyết định tiếp tục vận hành hay dừng máy:

Dấu hiệu cần dừng máy ngay – lỗi nặng

• Màn hình hiển thị mã lỗi OC, OV hoặc GF và không reset được sau 3 lần thử
• Nghe tiếng nổ lách tách hoặc phát hiện mùi cháy khét từ tủ điện
• Nhiệt độ cabinet vượt 60°C, quạt làm mát chạy liên tục mà không hạ nhiệt
• Dòng điện đầu ra dao động bất thường, động cơ rung lắc mạnh

Dấu hiệu có thể kiểm tra sơ bộ tại chỗ – lỗi nhẹ

1. Motor không quay dù đèn RUN sáng và tín hiệu lệnh đã có
2. Biến tần báo lỗi UV hoặc E.OHT nhưng reset vẫn chạy lại được
3. Tốc độ motor không ổn định, dòng vào dao động ±15% so với định mức
4. Biến tần mất nguồn toàn bộ (không có bất kỳ hiển thị nào)

Tham khảo: Sửa biến tần (tổng quan) | Hướng dẫn sửa biến tần theo hãng

Nguyên lý hoạt động cơ bản của biến tần Mitsubishi

Trước khi đi vào sửa chữa biến tần Mitsubishi, việc nắm vững cấu trúc 4 khối chức năng là nền tảng bắt buộc. Đây là điểm mà nhiều kỹ thuật viên bỏ qua, dẫn đến chẩn đoán sai khối, thay sai linh kiện.

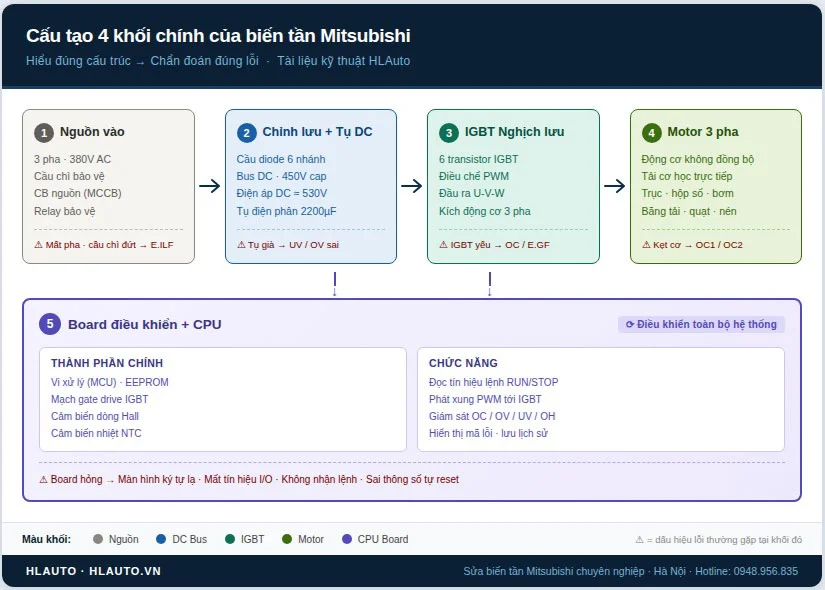

Cấu tạo 4 khối chính cần nắm

Tại sao lỗi 1 khối có thể dừng toàn bộ hệ thống?

Biến tần hoạt động theo nguyên lý phụ thuộc chuỗi: mỗi khối đều dựa vào đầu ra của khối trước. Khi bus DC sụt áp dưới ngưỡng (thường ~430V với biến tần 380V), board CPU tự động kích hoạt bảo vệ UV và ngắt toàn bộ tín hiệu gate drive – kết quả là IGBT không nhận xung kích, motor dừng ngay lập tức dù nguồn lưới vẫn còn điện đầy đủ.

Ví dụ thực tế: Một xưởng dệt tại Hà Nam liên tục báo lỗi UV trên biến tần FR-E740. Kỹ thuật viên ban đầu nghi nguồn lưới yếu, đo điện áp 3 pha đầu vào được 382V – hoàn toàn bình thường. Sau khi HLAuto kiểm tra sâu, nguyên nhân là cụm tụ DC 450V/2200µF đã già, điện dung thực tế chỉ còn 38% định mức. Thay tụ, lỗi UV biến mất hoàn toàn.

5 lỗi thường gặp nhất khi sửa biến tần Mitsubishi

Đây là phần quan trọng nhất của bài. Từ hàng nghìn case sửa biến tần Mitsubishi tại xưởng HLAuto, chúng tôi tổng hợp 5 nhóm lỗi chiếm trên 90% tần suất gặp phải.

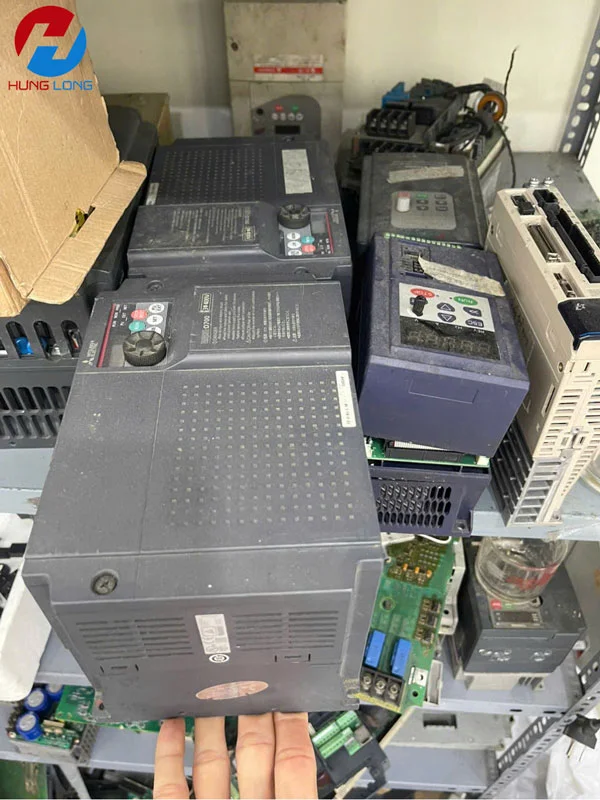

Lỗi 1 – Biến tần Mitsubishi không lên nguồn (màn hình tắt hoàn toàn)

Đây là lỗi dễ gây nhầm lẫn nhất vì biểu hiện giống hỏng nguồn điện đầu vào. Thực tế, đa số các case không lên nguồn tại HLAuto đều do nguồn xung (SMPS) nội bộ hỏng, cụ thể là IC nguồn switching cấp điện cho board CPU.

Checklist đo nhanh:

1. Đo áp 3 pha đầu vào R-S-T: cần đủ 380V ±10%
2. Đo điện áp DC bus (điểm P–N trên module IGBT): cần 510–760VDC. Nếu ≥ 500V nhưng màn hình vẫn tắt → hỏng nguồn xung nội bộ
3. Kiểm tra cầu chì nhanh (fast-blow fuse) trên mainboard: dùng đồng hồ thang Ω, thông = OK
4. Đo điện áp ra nguồn xung: chân +5V, +15V, +24V so với GND board

Case thực tế – FR-A720 xưởng gỗ: Biến tần hoàn toàn tắt nguồn sau một cơn mưa kèm sét gần nhà xưởng. Đo DC bus = 0V, cầu chì đứt. Sau khi thay cầu chì, DC bus trở lại 530V nhưng màn hình vẫn tắt. Nguyên nhân cuối cùng: IC nguồn xung TOP244GN cháy, chỉ mất nguồn cấp 5V cho board CPU. Tổng thời gian sửa: 4 giờ.

Lỗi 2 – Biến tần Mitsubishi báo lỗi OC (quá dòng – Overcurrent)

OC là mã lỗi phổ biến số 1 trên biến tần Mitsubishi, đặc biệt trên dây chuyền có tải cơ học nặng như máy ép nhựa, băng tải hàng nặng, hoặc máy nén piston.

3 nguyên nhân gốc rễ chính:

• Tải cơ học kẹt hoặc đột biến: Băng tải bị kẹt vật lạ, bơm bị tắc nghẽn → dòng motor tăng vọt vượt Imax
• Module IGBT suy yếu: Khi IGBT già, điện trở khi dẫn tăng → nhiệt tăng → dòng cảm biến vọt ngưỡng bảo vệ
• Tần số mang (carrier frequency) cài quá cao: f_carrier > 6kHz trên môi trường nhiệt độ cao làm IGBT quá nhiệt cục bộ

Pro tip: Khi gặp OC lần đầu, thử giảm f_carrier xuống 2–4 kHz (Pr.72) và tăng thời gian tăng tốc (Pr.7) thêm 20%. Nếu hết OC, nguyên nhân là cài đặt; nếu OC ngay cả khi chạy không tải, khả năng cao IGBT đã yếu – cần kiểm tra module.

Lỗi 3 – Lỗi OV/UV (quá áp / thấp áp DC bus)

Hai lỗi này ngược nhau về chiều nhưng đều liên quan đến điện áp bus DC.

OV (Overvoltage – E.OV1/E.OV2/E.OV3): Thường xảy ra khi động cơ đang hãm (deceleration) nhanh mà không có điện trở hãm (braking resistor). Năng lượng từ rotor phản hồi về bus DC làm điện áp vọt lên (>820VDC trên hệ 380V). Giải pháp: tăng thời gian giảm tốc (Pr.8) hoặc lắp thêm resistor hãm ngoài.

UV (Undervoltage – E.UVT/E.UV): Xảy ra khi bus DC sụt dưới ngưỡng (~430V). Nguyên nhân phổ biến: mất 1 pha điện lưới, tụ DC đã già, hoặc điện áp lưới thực tế thấp hơn định mức.

Case thực tế – Xưởng nhựa Hưng Yên: FR-F740 liên tục báo UV, kỹ thuật viên xưởng reset thủ công 4–5 lần/ca. Đo điện áp lưới giờ cao điểm: 360V (thay vì 380V tiêu chuẩn). Giải pháp tức thời: dùng biến áp tự ngẫu nâng áp; giải pháp dài hạn: thay tụ DC đã già để cải thiện khả năng lọc điện.

Lỗi 4 – Biến tần Mitsubishi báo OH (quá nhiệt – Overheat)

Lỗi OH/E.OHT kích hoạt khi cảm biến nhiệt độ trên tản nhiệt (heatsink) vượt 95–110°C tùy model. Nguyên nhân chia thành 2 nhóm:

• Từ thiết bị: Quạt làm mát hỏng (cháy cuộn, cánh gãy), bụi bám dày trên tản nhiệt làm tắc luồng khí
• Từ môi trường: Nhiệt độ tủ điện ambient >45°C, tủ điện quá chật không có lưu thông không khí

Checklist nhanh lỗi OH:

1. Đo nhiệt độ heatsink bằng nhiệt kế hồng ngoại: bình thường <85°C ở 100% tải
2. Kiểm tra quạt 24VDC/220VAC: cấp điện trực tiếp xem có quay không
3. Vệ sinh bụi tản nhiệt bằng khí nén (chú ý ngắt nguồn trước)
4. Đo nhiệt độ ambient trong tủ: lắp thêm quạt thông gió nếu >45°C

Lỗi 5 – Chạy lệnh RUN nhưng motor không quay

Đây là trường hợp dễ bỏ sót vì biến tần không báo lỗi, đèn RUN sáng bình thường nhưng trục motor đứng yên. Kiểm tra theo thứ tự ưu tiên:

1. Đo điện áp 3 pha đầu ra U-V-W khi RUN: cần có điện áp cân bằng 3 pha. Nếu 0V → IGBT hỏng toàn bộ hoặc mất gate signal
2. Kiểm tra tham số Pr.1 (tần số tối đa) và Pr.79 (chế độ vận hành): cài sai chế độ là nguyên nhân hay gặp nhất ở thiết bị mới lắp
3. Đo điện trở cuộn dây motor: mất cân bằng >5% giữa các pha → motor hỏng, không phải biến tần

Bảng mã lỗi biến tần Mitsubishi đầy đủ & cách xử lý

Bảng dưới tổng hợp các mã lỗi phổ biến nhất trên dòng FR-A/F/E kèm ý nghĩa và hướng xử lý ban đầu. Đây là tài liệu tham khảo nhanh cho công việc sửa chữa biến tần Mitsubishi tại hiện trường.

Nguyên nhân gốc rễ khiến biến tần Mitsubishi hay hỏng

Hiểu nguyên nhân gốc rễ là bước quyết định giữa sửa 1 lần sạch bóng và sửa đi sửa lại không dứt. Qua hơn 10 năm sửa chữa biến tần Mitsubishi tại HLAuto, chúng tôi thống kê được 7 nguyên nhân hàng đầu:

1. Môi trường xưởng khắc nghiệt: Bụi bông/mạt sắt + độ ẩm >80% là "sát thủ" số 1 của tụ điện và board điều khiển. Lớp bụi dẫn điện bám trên PCB gây ngắn mạch cục bộ.
2. Điện lưới không ổn định: Danh nghĩa 380V nhưng thực tế dao động 340–410V theo giờ cao điểm. Biên độ dao động thực tế tại nhiều khu công nghiệp vượt ±20%, cao hơn nhiều so với ngưỡng thiết kế ±10% của biến tần.
3. Tải cơ khí không phù hợp: Băng tải kẹt vật lạ, bơm ly tâm tắc cặn, máy nén khởi động với áp ngược – tất cả đều tạo xung dòng lớn gấp 3–5 lần dòng định mức.
4. Tham số cài đặt sai: f_max quá cao, đường cong V/F không phù hợp với đặc tính tải, thời gian accel/decel quá ngắn. Đây là nguyên nhân phổ biến với thiết bị mới lắp hoặc sau khi thay motor.
5. Tuổi thọ linh kiện: Tụ điện điện phân: 5–7 năm; quạt làm mát: 3–5 năm; module IGBT: 8–12 năm tùy điều kiện. Không bảo trì định kỳ, tuổi thọ thực tế giảm còn một nửa.
6. Thói quen vận hành sai: Bật/tắt trực tiếp bằng CB thay vì dùng lệnh RUN/STOP, không dùng chức năng soft start, vận hành quá dòng liên tục nhiều giờ.
7. Bỏ qua bảo trì định kỳ: Biến tần không có "đèn bảo dưỡng" như ô tô. Nhiều xưởng không vệ sinh, không kiểm tra tụ DC trong 3–5 năm cho đến khi hỏng hẳn.

Quy trình sửa chữa biến tần Mitsubishi chuẩn tại HLAuto

Mọi case sửa biến tần Mitsubishi tại HLAuto đều đi qua 4 bước chuẩn hóa dưới đây. Quy trình này đảm bảo chẩn đoán đúng bệnh, không bỏ sót lỗi ẩn, và không trả máy trước khi test đủ tải.

BƯỚC 1 Tiếp nhận & chẩn đoán ban đầu

Kỹ thuật viên thu thập đầy đủ thông tin từ khách hàng: model biến tần (ví dụ FR-A740-22K), công suất motor, hoàn cảnh xuất hiện lỗi (hỏng đột ngột hay xuống dần), mã lỗi hiển thị, lịch sử bảo trì. Những thông tin này rút ngắn thời gian chẩn đoán phần cứng tới 40%. Tiếp đó, máy được cấp điện 3 pha trong điều kiện kiểm soát để quan sát biểu hiện ban đầu.

BƯỚC 2 Kiểm tra phần cứng toàn diện

Kiểm tra lần lượt: điện áp DC bus, trạng thái tụ điện (đo điện dung thực tế bằng LCR meter), kiểm tra module IGBT bằng đồng hồ vạn năng chế độ diode, đo điện trở gate drive, kiểm tra mạch nguồn xung nội bộ, và quét board điều khiển tìm linh kiện cháy/phồng bằng mắt và kính lúp. Mỗi điểm đo đều có ngưỡng tham chiếu theo datasheet Mitsubishi.

BƯỚC 3 Thay thế & test linh kiện

HLAuto chỉ dùng linh kiện chính hãng hoặc linh kiện thương hiệu tương đương đã kiểm chứng (Nichicon/Rubycon cho tụ DC, Mitsubishi/Semikron cho IGBT module). Sau khi thay, board được burn-in test không tải 30 phút để ổn định nhiệt, theo dõi dòng điện và điện áp 3 pha đầu ra trên oscilloscope.

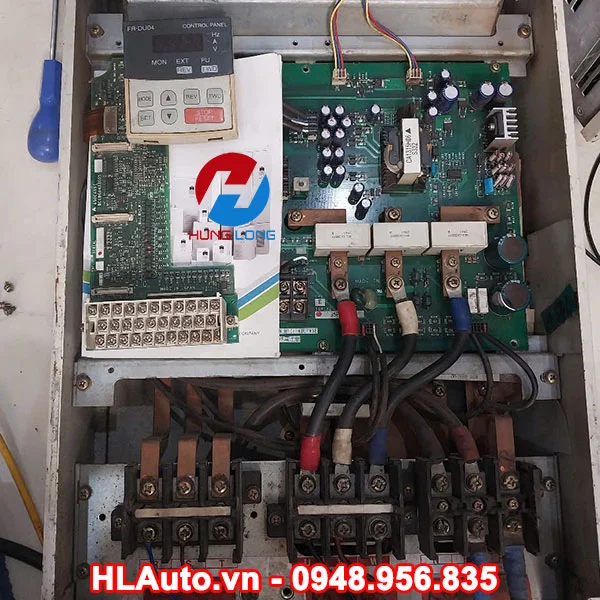

BƯỚC 4 Test tải thực tế & bàn giao

Biến tần chạy thử với motor thực hoặc tải mô phỏng: không tải 30 phút → 50% tải 30 phút → 100% tải 2 giờ. Theo dõi liên tục nhiệt độ heatsink, dòng điện 3 pha, điện áp DC bus. Chỉ bàn giao khi tất cả thông số ổn định trong giới hạn cho phép. Kèm theo biên bản kiểm tra và thẻ bảo hành 6–12 tháng.

Checklist kiểm tra nhanh biến tần Mitsubishi tại chỗ

Bảng checklist dưới đây dành cho kỹ thuật viên kiểm tra sơ bộ sửa biến tần Mitsubishi tại hiện trường trước khi quyết định đưa về xưởng sửa. In ra và dán bên trong cánh tủ điện để dùng lâu dài.

1. Bước 1 – Đo nguồn 3 pha đầu vào R-S-T: Cần 380V ±10% (342–418V). Nếu ngoài dải này, xử lý nguồn trước khi tiếp tục.
2. Bước 2 – Ghi mã lỗi trên HMI: Chụp ảnh màn hình, tra bảng mã lỗi ở trên. Lỗi lặp lại sau reset >3 lần → dừng, không reset thêm.
3. Bước 3 – Đo điện áp DC bus (P–N): Cần 510–760VDC. Dưới 430V = UV; trên 820V = nguy hiểm, ngắt nguồn ngay.
4. Bước 4 – Test quạt làm mát: Nghe tiếng quạt khi cấp nguồn. Dùng tay (cẩn thận) hoặc tấm giấy kiểm tra luồng khí đầu xả.
5. Bước 5 – Kiểm tra dây động cơ và tiếp đất: Siết lại đầu cốt U-V-W, kiểm tra dây ground. Đo điện trở cách điện motor-vỏ: cần >1MΩ bằng megger 500V.
6. Bước 6 – Reset lỗi đúng cách: Trên FR-A/F/E: nhấn giữ nút STOP/RESET 2 giây; hoặc vào Pr.75 = 1. Không reset bằng cách tắt nguồn đột ngột liên tục.
7. Bước 7 – Chạy test không tải: Tháo dây motor, cho biến tần chạy ở f = 10Hz. Đo V_out 3 pha: cân bằng trong ±2V = bình thường.

Khi nào tự sửa biến tần Mitsubishi? Khi nào gọi HLAuto?

Tự sửa biến tần Mitsubishi được – không cần mang về xưởng

1. Đầu cốt dây motor bị lỏng, dây tín hiệu bị đứt do mỏi
2. Quạt làm mát bẩn, tản nhiệt bám bụi dày – vệ sinh khí nén là xong
3. Tham số cài đặt sai V/F, sai chế độ vận hành Pr.79 – chỉnh lại theo manual
4. Reset lỗi đơn lẻ (OC/OH) sau khi đã xác định và khắc phục nguyên nhân

Gọi HLAuto ngay – cần can thiệp kỹ thuật chuyên sâu

• Module IGBT cháy nổ (dấu hiệu: vỡ vỏ nhựa, cháy xém, đứt chân)
• Board điều khiển CPU hỏng (màn hình lỗi ký tự lạ, không nhận lệnh)
• Lỗi OC/GF lặp lại ngay khi chạy không tải – IGBT đã yếu bên trong
• Mùi khét từ tụ DC, tụ phồng hoặc nứt nắp – cần thay cụm tụ đúng thông số
• Biến tần đã bị ngâm nước, ngập lụt hoặc bị sét đánh gián tiếp

Video chia sẻ cách sửa biến tần Mitsubishi bị lỗi mất nguồn - anh Vũ Kiên

Vì sao anh em kỹ thuật nên chọn HLAuto để sửa chữa biến tần Mitsubishi?

Trên thị trường Hà Nội có không ít đơn vị nhận sửa biến tần, nhưng chất lượng dịch vụ rất khác nhau. Đây là lý do HLAuto được các kỹ thuật viên và quản lý xưởng tin tưởng quay lại:

1. 10+ năm chuyên sâu điện – tự động hóa công nghiệp: Không phải shop điện tổng hợp, HLAuto chỉ làm một việc: sửa biến tần, PLC, servo và HMI.
2. Chẩn đoán đúng bệnh, không mò: Mỗi máy đều có biên bản kiểm tra chi tiết từng điểm đo, không phán đoán cảm tính.
3. Linh kiện chính hãng, có nguồn gốc rõ ràng: Tụ DC Nichicon/Rubycon, IGBT Mitsubishi/Semikron – không dùng linh kiện tân trang không rõ xuất xứ.
4. Bảo hành 6–12 tháng cho toàn bộ phần sửa chữa, không kèm điều kiện khó hiểu.
5. Hỗ trợ kỹ thuật 24/7 qua Zalo: Sau bàn giao, anh em cài lại tham số hay gặp vấn đề gì cứ nhắn, HLAuto hỗ trợ từ xa miễn phí trong thời gian bảo hành.
6. Phục vụ cả sinh viên thực tập lẫn xưởng lớn: Không phân biệt quy mô, không tính phí tư vấn kỹ thuật.

"Tôi ghét nhất là sửa đi sửa lại. HLAuto chỉ sửa 1 lần cho đúng." – Lê Long, CEO & Founder HLAuto

3 case sửa biến tần Mitsubishi thực chiến tại xưởng HLAuto

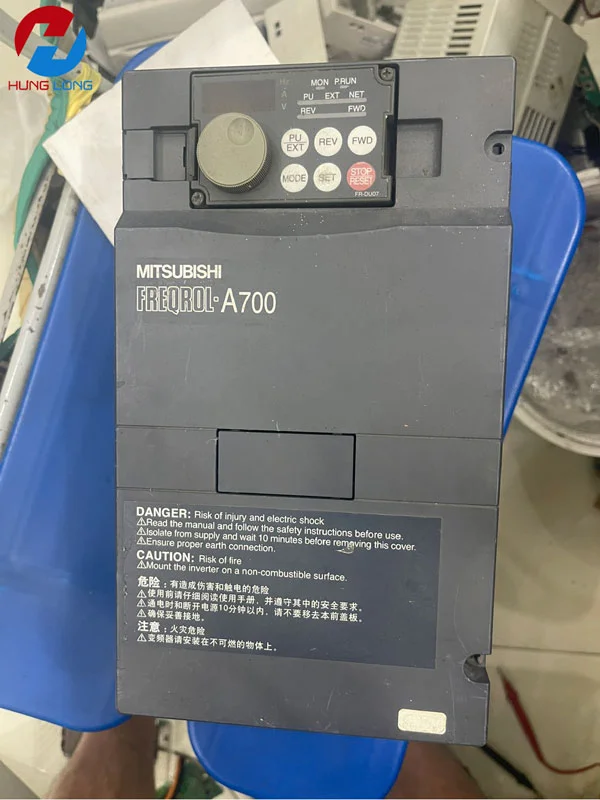

Case 1 – FR-A720-5.5K: Báo E.OC1 liên tục tại xưởng nhựa Bắc Ninh

Case 2 – FR-F840-7.5K: Mất nguồn hoàn toàn tại dây chuyền băng tải logistic

Case 3 – FR-E720-0.75K: Báo UV lặp lại trên hệ thống quạt hút công nghiệp

10 câu hỏi thường gặp về sửa biến tần Mitsubishi

Kết luận: Sửa biến tần Mitsubishi đúng cách cùng HLAuto

Từ nguyên nhân gốc rễ, mã lỗi, checklist hiện trường cho đến quy trình xưởng – bài viết này đã cung cấp đầy đủ nền tảng để anh em kỹ thuật tiếp cận công việc sửa biến tần Mitsubishi một cách có hệ thống. Hiểu đúng bệnh từ đầu không chỉ tiết kiệm thời gian mà còn tránh những hỏng hóc thứ cấp tốn kém hơn nhiều.

HLAuto luôn sẵn sàng hỗ trợ – từ tư vấn kỹ thuật miễn phí qua Zalo đến sửa chữa biến tần Mitsubishi chuyên sâu tại xưởng, bảo hành rõ ràng, báo giá minh bạch. Dù anh em đang cầm biến tần FR-A800 của nhà máy lớn hay FR-E700 của xưởng nhỏ, quy trình sửa chữa đều như nhau: chẩn đoán đúng, sửa một lần, không quay lại lần hai.
