Dịch Vụ Sửa Biến Tần Siemens Từ A-Z: Hướng Dẫn Toàn Diện Cho Kỹ Thuật Viên

Sửa biến tần Siemens là một trong những kỹ năng quan trọng nhất mà mọi kỹ thuật viên điện công nghiệp cần thành thạo. Qua hơn 10 năm kinh nghiệm thực tế tại các nhà máy dệt may, thực phẩm và cơ khí, mình nhận thấy biến tần Siemens tuy bền bỉ nhưng cũng có những "tính khí" riêng. Hôm nay mình sẽ chia sẻ toàn bộ kinh nghiệm sửa chữa biến tần Siemens từ cơ bản đến nâng cao, giúp các bạn tự tin xử lý mọi tình huống khó khăn.

Trước khi đi sâu vào chi tiết, các bạn nên tham khảo thêm kiến thức cơ bản về sửa biến tần nói chung và hướng dẫn sửa biến tần để có nền tảng vững chắc.

1. Tổng Quan Về Biến Tần Siemens Và Các Dòng Sản Phẩm Phổ Biến

Đặc Điểm Kỹ Thuật Các Dòng Sinamics

Trong quá trình sửa biến tần Siemens, việc hiểu rõ đặc điểm từng dòng sản phẩm sẽ giúp chẩn đoán nhanh chóng và chính xác hơn:

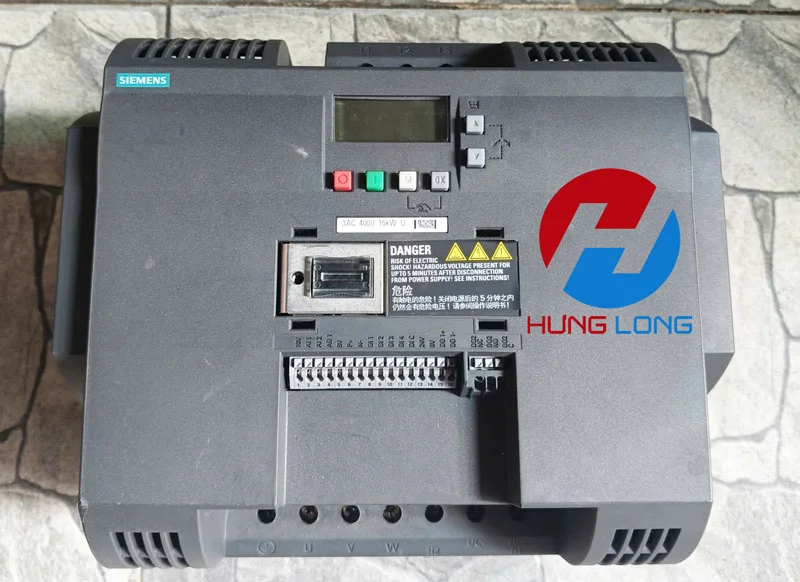

SINAMICS V20: Dòng entry-level, giá rẻ nhưng tính năng hạn chế. Thường gặp ở các máy móc đơn giản như băng tải, quạt gió. Ưu điểm là dễ bảo trì biến tần siemens nhờ cấu trúc đơn giản.

SINAMICS G120 Series: Dòng "hot" nhất hiện nay với G120C (compact), G120 (modular), G120D (distributed). Mình thấy biến tần siemens G120C dễ bị lỗi liên quan đến quá nhiệt vì thiết kế nhỏ gọn.

SINAMICS S120: Dòng cao cấp cho ứng dụng servo, CNC. Khi sửa chữa biến tần siemens dòng này cần đặc biệt chú ý đến timing và đồng bộ hóa.

MICROMASTER (MM420/430/440): Dòng "cựu binh" nhưng vẫn rất phổ biến. Đây là dòng mình gặp nhiều nhất khi khắc phục lỗi biến tần.

So Sánh Micromaster Vs Sinamics

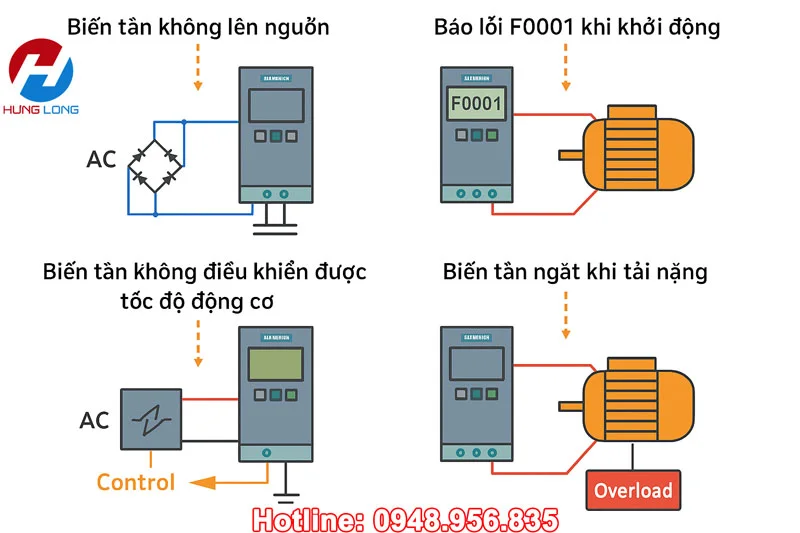

2. Bảng Mã Lỗi Biến Tần Siemens Chi Tiết Nhất [2025]

Đây là phần quan trọng nhất khi sửa biến tần Siemens. Mình đã tổng hợp từ kinh nghiệm thực tế và tài liệu Siemens:

Lỗi Hệ Thống (F0001-F0099)

Kinh nghiệm thực tế: Khi gặp F0001, 70% trường hợp là do IGBT hỏng, 20% do motor có vấn đề, 10% do cài đặt sai. Mình luôn kiểm tra IGBT trước khi làm gì khác.

Lỗi Truyền Động (F0100-F0999)

Lỗi Truyền Thông (F7000-F7999)

Lỗi biến tần Siemens nhóm này thường gặp ở hệ thống tự động hóa:

• F7001: PROFIBUS timeout - Kiểm tra cáp, connector, địa chỉ node
• F7011: PROFINET connection lost - Reset switch mạng, kiểm tra IP
• F7220: USS communication fault - Đo tín hiệu RS485, kiểm tra termination

3. Chuẩn Bị Sửa Chữa Biến Tần Siemens

Thiết Bị Chẩn Đoán Cần Thiết

Sau nhiều năm sửa biến tần Siemens, mình rút ra bộ dụng cụ tối thiểu:

Cấp cơ bản (cho kỹ thuật viên mới):

• Multimeter Fluke 87V (đo AC/DC chính xác)
• Clamp meter đo dòng rò
• Megger 1000V (đo cách điện)
• Oscilloscope 2 kênh (xem dạng sóng)

Cấp nâng cao (cho kỹ thuật viên biến tần có kinh nghiệm):

• IGBT Tester chuyên dụng
• Power Quality Analyzer (phân tích chất lượng điện)
• Thermal camera (kiểm tra nhiệt độ)
• Logic analyzer (debug truyền thông)

Phần Mềm Hỗ Trợ (Startdrive, STARTER)

SINAMICS Startdrive: Dành cho dòng G120, S120 mới

• Download từ Siemens Industry Support
• Cần license để backup/restore parameter
• Hỗ trợ online diagnosis rất tốt

STARTER: Cho Micromaster và dòng cũ

• Giao diện đơn giản, dễ sử dụng
• Có thể chạy trên Windows 10/11
• Miễn phí hoàn toàn

Tip thực tế: Khi sửa chữa biến tần siemens luôn backup parameter trước khi sửa. Mình đã gặp trường hợp sau khi sửa xong không nhớ lại được cài đặt ban đầu.

Biện Pháp An Toàn Khi Sửa Chữa

Nguy hiểm số 1: Điện áp DC bus còn lại sau khi tắt nguồn

• Luôn đợi ít nhất 10 phút sau khi ngắt nguồn
• Dùng multimeter đo DC bus trước khi chạm vào
• Với biến tần lớn (>30kW) có thể còn điện áp sau 30 phút

Nguy hiểm số 2: Chạm nhầm vào heatsink khi đang nóng

• Dùng thermal gun kiểm tra nhiệt độ
• Đeo găng tay chịu nhiệt
• Đợi nguội hoàn toàn trước khi tháo lắp

Nguy hiểm số 3: Đấu ngược pha khi test

• Luôn đánh dấu dây trước khi tháo
• Test không tải trước khi đấu motor
• Kiểm tra chiều quay motor

4. Quy Trình Sửa Biến Tần Siemens 6 Bước Chuẩn

Sau khi chuẩn bị đầy đủ dụng cụ và hiểu rõ các mã lỗi, chúng ta sẽ đi vào quy trình sửa biến tần Siemens chi tiết. Đây là phương pháp mình đã áp dụng thành công trong hàng trăm case sửa chữa thực tế.

Bước 1: Chẩn Đoán Sơ Bộ Và Đọc Mã Lỗi

Thu Thập Thông Tin Từ Người Vận Hành

Trước khi sửa chữa biến tần Siemens, mình luôn hỏi người vận hành:

• Hiện tượng xảy ra như thế nào? (đột ngột hay dần dần)
• Có tiếng kêu bất thường không?
• Mùi khét từ đâu? (nếu có)
• Lần cuối chạy bình thường khi nào?
• Có thay đổi gì gần đây không? (motor, cáp, cài đặt)

Case thực tế: Một lần ở nhà máy dệt, anh công nhân báo biến tần G120C báo lỗi F0001. Qua trao đổi, mình biết được máy vừa mới thay motor 3 ngày trước và chạy ổn định, đến chiều hôm đó mới báo lỗi. Ngay lập tức mình nghi ngờ vấn đề không phải ở biến tần mà ở motor hoặc cáp mới.

Đọc Mã Lỗi Và Lịch Sử Alarm

Kết nối biến tần với laptop qua:

• USB: Dành cho G120, V20 (cần cáp chuyển đổi)
• RS485: Micromaster, một số G120 cũ
• Ethernet: S120, G120 có card PROFINET

Các bước đọc lỗi:

1. Mở phần mềm Startdrive hoặc STARTER
2. Go Online với biến tần
3. Vào menu Diagnostics → Alarm History
4. Ghi lại tất cả mã lỗi và thời gian xảy ra
5. Screenshot lại để phân tích sau

Kinh nghiệm thực tế: Nhiều khi lỗi biến tần Siemens hiển thị chỉ là hậu quả, nguyên nhân gốc nằm ở lỗi trước đó. Ví dụ: F0001 (overcurrent) có thể do F0005 (earth fault) xảy ra trước.

Bước 2: Kiểm Tra Nguồn Vào Và Mạch Chỉnh Lưu

Đo Điện Áp Nguồn Cấp

Với biến tần 1 pha (V20 công suất nhỏ):

• Đo điện áp AC giữa L1-N: phải 220V ±10%
• Kiểm tra tần số: 50Hz ±1Hz
• Quan sát dạng sóng có méo không

Với biến tần 3 pha (G120, S120, Micromaster):

L1-L2: 380V ±5%
L2-L3: 380V ±5%
L3-L1: 380V ±5%

Lưu ý quan trọng: Độ lệch điện áp giữa các pha >3% có thể gây biến tần Siemens bị hỏng do dòng điện không cân bằng.

Kiểm Tra Cầu Chỉnh Lưu

Cầu chỉnh lưu là bộ phận dễ hỏng thứ 2 sau IGBT khi sửa biến tần Siemens.

Cách đo diode chỉnh lưu:

1. Ngắt hoàn toàn nguồn, chờ DC bus xả hết
2. Tháo dây đầu vào L1, L2, L3
3. Dùng multimeter ở chế độ Diode Test
4. Đo thuận - nghịch mỗi diode
5. Điện áp rơi thuận: 0.6-0.8V, nghịch: OL

Bảng kết quả chuẩn:

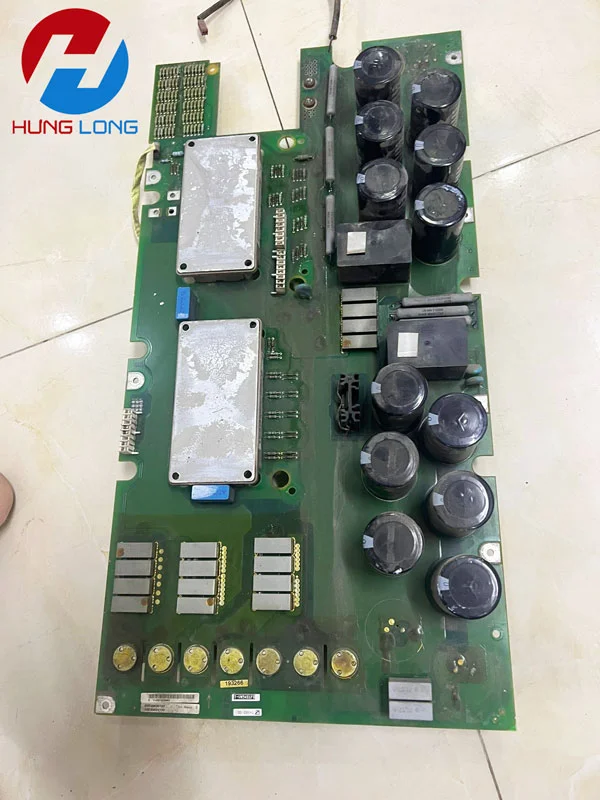

Bước 3: Đo Kiểm IGBT Và Mạch Công Suất

Đây là phần khó nhất khi khắc phục lỗi biến tần. IGBT hỏng chiếm 60% các trường hợp sửa chữa.

Cách Đo IGBT Bằng Multimeter

Lý thuyết nhanh: IGBT có 3 chân C-E-G, hoạt động như transistor có điều khiển.

Các bước đo:

1. Tháo connector động cơ (U, V, W)
2. Đo điện trở C-E: ∞ (vô cùng lớn)
3. Đặt điện áp +15V lên G, 0V lên E
4. Đo lại C-E: < 1Ω (thông mạch)
5. Ngắt điện áp G-E
6. Đo C-E: lại trở về ∞

Dấu hiệu IGBT hỏng:

• C-E luôn thông (< 1Ω) dù không có tín hiệu G
• C-E luôn hở (∞) dù có tín hiệu G
• Điện trở C-E không ổn định

Case Study: Sửa Lỗi F0001 Trên Sinamics G120

Tình huống: Nhà máy thực phẩm, G120C 7.5kW điều khiển máy trộn, báo F0001 sau 2 năm vận hành.

Triệu chứng:

• Khởi động bình thường 2-3 giây
• Tăng tốc lên 20Hz thì báo F0001
• Reset được, nhưng lại báo lỗi tương tự

Quá trình chẩn đoán:

Bước 1: Đọc alarm history

• F0001 xảy ra 15 lần trong 3 ngày
• Không có lỗi trước đó

Bước 2: Kiểm tra nguồn vào

• 3 pha cân bằng: 385V, 383V, 387V ✓
• THD < 5% ✓

Bước 3: Kiểm tra motor và cáp

• Đo cách điện motor: >100MΩ ✓
• Đo điện trở dây quấn: cân bằng ✓
• Cáp không có dấu hiệu hỏng ✓

Bước 4: Đo IGBT

• IGBT pha U: C-E = 0.3Ω (bất thường!)
• IGBT pha V, W: bình thường

Kết luận: IGBT pha U bị hỏng nửa chừng (soft failure), chưa chết hẳn nhưng điện trở nội cao, gây quá dòng khi tải nặng.

Cách sửa:

1. Thay module IGBT pha U
2. Kiểm tra driver circuit pha U
3. Test không tải: OK
4. Test có tải từ từ: 10Hz → 20Hz → 50Hz
5. Chạy liên tục 4 giờ: ổn định

Chi phí: Module IGBT 800k + công sửa 500k = 1.3 triệu Thời gian: 4 giờ (bao gồm test)

Bước 4: Kiểm Tra Tụ Điện DC Bus

Tụ DC Bus là "trái tim" của biến tần, tích trữ năng lượng cho IGBT hoạt động.

Đo Điện Dung Tụ

Giá trị chuẩn theo công suất:

• 1.5kW: ~470μF
• 3.7kW: ~680μF
• 7.5kW: ~1000μF
• 15kW: ~1500μF
• 30kW: ~2200μF

Cách đo:

1. Xả hết điện tụ (đợi 15 phút)
2. Tháo dây nối DC+ và DC-
3. Dùng LC meter đo điện dung
4. So sánh với giá trị nameplate

Tiêu chí đánh giá:

• Giảm <20%: OK
• Giảm 20-40%: Nên thay
• Giảm >40%: Phải thay ngay

Đo ESR (Equivalent Series Resistance)

ESR cao là nguyên nhân gây lỗi biến tần Siemens F0002, F0003.

Giá trị ESR chuẩn:

• Tụ mới: <0.1Ω
• Còn dùng được: <0.3Ω
• Phải thay: >0.5Ω

Kinh nghiệm thực tế: Ở Việt Nam với khí hậu nóng ẩm, tụ điện thường giảm tuổi thọ 30-40%. Nên thay tụ 3-4 năm/lần thay vì 5-7 năm như khuyến nghị của Siemens.

Bước 5: Chẩn Đoán Mạch Điều Khiển

Mạch điều khiển là "bộ não" của biến tần, phức tạp nhất khi sửa chữa biến tần Siemens.

Kiểm Tra Nguồn Phụ

Biến tần có nhiều mức điện áp phụ:

• +24VDC: Cấp cho logic, relay
• +15VDC: Driver IGBT
• -15VDC: Driver IGBT (âm)
• +5VDC: MCU, memory
• +3.3VDC: Digital circuit

Cách đo: Dùng multimeter đo tại các test point trên PCB

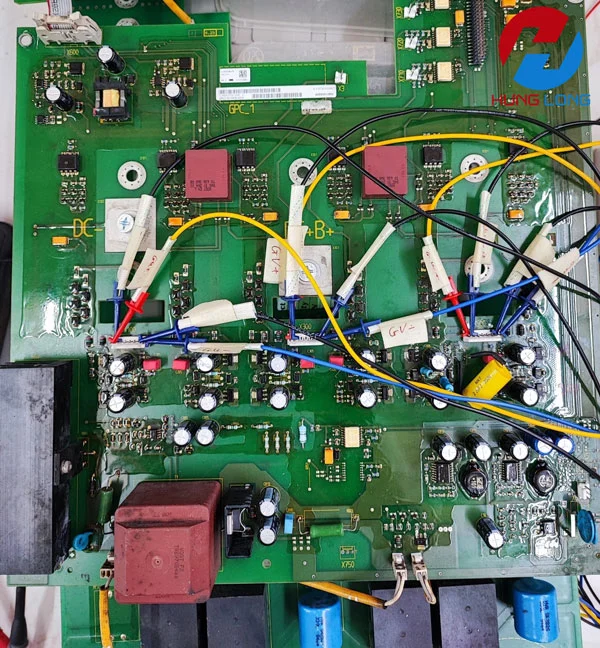

Kiểm Tra Tín Hiệu Driver IGBT

Dùng oscilloscope đo tín hiệu PWM đến IGBT:

• Tần số: ~4-16kHz tùy setting
• Biên độ: 0V → +15V → -15V
• Duty cycle: thay đổi theo tốc độ

Dấu hiệu bất thường:

• Không có xung PWM → IC driver hỏng
• Biên độ thấp → Nguồn +/-15V yếu
• Xung bị méo → Nhiễu, PCB ẩm

Bước 6: Test Và Điều Chỉnh Tham Số

Test Không Tải

Sau khi sửa xong, test theo thứ tự:

1. Cấp nguồn, kiểm tra DC bus voltage
2. Enable biến tần, quan sát LED status
3. Set frequency = 0Hz, start
4. Từ từ tăng frequency: 5Hz → 10Hz → 50Hz
5. Quan sát dòng điện, nhiệt độ

Điều Chỉnh Tham Số Tối Ưu

Acceleration/Deceleration Time:

• Quá nhanh → F0001, F0002
• Quá chậm → Hiệu suất thấp
• Đề xuất: 10-20 giây cho máy lớn

V/f Pattern:

• Linear: Phù hợp đa số ứng dụng
• Squared: Cho quạt, bơm
• Custom: Theo đặc tính tải

Motor Protection:

• I²t protection: Enable
• Stall protection: Enable
• Motor temperature monitoring: Nếu có sensor

5. Kinh Nghiệm Thực Tế Và Dịch Vụ Chuyên Nghiệp

Lỗi Thường Gặp Ở Môi Trường Việt Nam

Ảnh Hưởng Của Khí Hậu Nhiệt Đới

Sau nhiều năm sửa biến tần Siemens ở các tỉnh thành khác nhau, mình nhận thấy môi trường Việt Nam có những thách thức riêng:

Độ ẩm cao (>80%):

• Oxy hóa mạch in, tạo rust
• PCB bị ẩm gây rò điện
• Connector bị ăn mòn
• Giải pháp: Lắp máy hút ẩm, sealed enclosure

Nhiệt độ cao (>40°C):

• Tụ điện giảm tuổi thọ nhanh
• IGBT dễ bị thermal stress
• Quạt làm mát hoạt động liên tục
• Giải pháp: Cải thiện thông gió, thêm air conditioning

Bụi và muối biển:

• Heatsink bị bít kín
• Mạch điện bị ăn mòn
• Contact kém do bụi tích tụ
• Giải pháp: Vệ sinh định kỳ, filter IP54

Case Study: Biến Tần G120 Tại Nhà Máy Thủy Sản Miền Tây

Tình huống: G120 15kW điều khiển máy đá cá, sau 8 tháng liên tục báo lỗi F0010 (overtemperature).

Nguyên nhân phân tích:

1. Môi trường có muối biển + độ ẩm 90%
2. Heatsink bị muối ăn mòn, giảm 60% hiệu quả tản nhiệt
3. Quạt bị kẹt do bụi muối
4. Thermal sensor bị drift do ăn mòn

Giải pháp áp dụng:

1. Sửa chữa biến tần Siemens: Thay heatsink mới, coating chống ăn mòn
2. Thay quạt công nghiệp IP65
3. Lắp tủ điện IP66 với positive pressure
4. Lịch vệ sinh 2 tuần/lần

Kết quả: Vận hành ổn định 2 năm không lỗi, tiết kiệm 15 triệu so với mua biến tần mới.

Vấn Đề Chất Lượng Điện Lưới

THD (Total Harmonic Distortion) cao:

• Lưới điện VN thường có THD 8-12%
• Gây nhiễu vào mạch điều khiển
• IGBT switch không đúng timing
• Giải pháp: Line reactor, sine filter

Dao động điện áp:

• Giờ cao điểm: 350V → Undervoltage
• Giờ thấp điểm: 420V → Overvoltage
• Giải pháp: AVR (Automatic Voltage Regulator)

Mất pha đột ngột:

• Do sự cố lưới điện
• Gây lỗi biến tần Siemens F0003
• Giải pháp: Phase monitor relay

6. Bảo Trì Định Kỳ Biến Tần Siemens

Lịch Bảo Trì Theo Khuyến Nghị Siemens (Điều Chỉnh Cho VN)

Hàng tuần:

• Kiểm tra nhiệt độ vỏ tủ
• Quan sát LED, màn hình hiển thị
• Nghe âm thanh bất thường
• Thời gian: 15 phút/máy

Hàng tháng:

• Vệ sinh heatsink, quạt làm mát
• Đo điện áp DC bus
• Kiểm tra độ rung, tiếng ồn
• Backup parameter
• Thời gian: 1 giờ/máy

Hàng quý:

• Đo cách điện motor và cáp
• Kiểm tra connector, terminal
• Test emergency stop
• Phân tích trend data (nếu có)
• Thời giem: 2 giờ/máy

Hàng năm:

• Thay tụ điện (môi trường khắc nghiệt)
• Kiểm trafng mạch điều khiển
• Cập nhật firmware
• Đào tạo lại người vận hành
• Thời gian: 4-6 giờ/máy

Checklist Bảo Trì Hàng Tháng/Quý

Kiểm tra bằng mắt: □ Vỏ tủ có biến dạng, nứt không? □ Cáp có dấu hiệu cháy, nóng chảy? □ LED status hiển thị bình thường? □ Fan còn quay êm không?

Kiểm tra bằng đo lường:

□ Điện áp đầu vào 3 pha: ___V, ___V, ___V

□ Điện áp DC bus: ___VDC

□ Dòng điện không tải: ___A

□ Nhiệt độ heatsink: ___°C

□ Cách điện motor: ___MΩ

Kiểm tra thông số:

□ Backup parameter thành công

□ Alarm history: ___ lỗi

□ Operating hours: ___ giờ

□ Start counter: ___ lần

Kế Hoạch Thay Thế Phụ Tùng

7. Dịch Vụ Sửa Biến Tần Siemens Tại HLAuto

Quy Trình Tiếp Nhận Và sửa biến tần siemens

Bước 1: Tiếp nhận (30 phút)

• Khách hàng mô tả hiện tượng
• Kỹ thuật viên kiểm tra sơ bộ
• Báo giá và thời gian sửa chữa
• Ký hợp đồng dịch vụ

Bước 2: Chẩn đoán chi tiết (1-2 giờ)

• Đọc alarm history, parameter
• Đo kiểm từng mạch
• Xác định chính xác nguyên nhân
• Liệt kê phụ tùng cần thay

Bước 3: Sửa chữa thực tế (2-8 giờ)

• Thay thế linh kiện hỏng
• Sửa biến tần Siemens theo quy trình 6 bước
• Test không tải và có tải
• Điều chỉnh parameter tối ưu

Bước 4: Bàn giao (30 phút)

• Test cuối cùng với khách hàng
• Hướng dẫn vận hành
• Cung cấp report chi tiết
• Cam kết bảo hành 6 tháng

Đội Ngũ Kỹ Thuật Viên Chuyên Nghiệp

Trình độ chuyên môn:

• 100% có bằng cử nhân kỹ thuật điện
• Trung bình 8+ năm kinh nghiệm sửa chữa biến tần Siemens
• Được đào tạo bởi Siemens Vietnam
• Thường xuyên cập nhật kiến thức mới

Trang thiết bị hiện đại:

• IGBT Tester Huntron DH704
• Oscilloscope Keysight DSOX1204G
• Power Quality Analyzer Fluke 438-II
• Thermal Camera FLIR E8-XT
• Phần mềm chính hãng Startdrive, STARTER

Kinh nghiệm thực tế:

• Đã sửa chữa hơn 2000+ biến tần Siemens
• Phục vụ 300+ nhà máy trên toàn quốc
• Tỷ lệ sửa chữa thành công: 95%
• Thời gian trung bình: 4-6 giờ

Bảng Giá Dịch Vụ Tham Khảo

Ghi chú: Giá đã bao gồm VAT, chưa bao gồm phụ tùng thay thế

Cam Kết Dịch Vụ

Về chất lượng:

✅ Bảo hành dịch vụ sửa chữa 6 tháng
✅ Bảo hành phụ tùng thay thế 12 tháng
✅ Sử dụng linh kiện chính hãng hoặc tương đương
✅ Test kỹ lưỡng trước khi bàn giao

Về thời gian:

✅ Báo giá trong vòng 30 phút
✅ Sửa chữa hoàn thành trong 1-3 ngày
✅ Hỗ trợ khẩn cấp 24/7 cho khách hàng VIP
✅ Đến tận nơi trong bán kính 100km từ Hà Nội

Về hậu mãi:

✅ Tư vấn bảo trì biến tần Siemens miễn phí suốt đời
✅ Hỗ trợ remote qua TeamViewer khi cần
✅ Cung cấp tài liệu biến tần kỹ thuật đầy đủ
✅ Đào tạo kỹ thuật viên biến tần theo yêu cầu

8. Kết Luận

Qua hành trình chia sẻ chi tiết về sửa biến tần Siemens, mình hy vọng các bạn kỹ thuật viên đã có thêm kiến thức và kinh nghiệm thực tế để tự tin xử lý các tình huống khó khăn. Việc thành thạo kỹ năng sửa chữa biến tần Siemens không chỉ giúp tiết kiệm chi phí cho công ty mà còn nâng cao giá trị bản thân trong nghề.

Tuy nhiên, với những hỏng hóc phức tạp hoặc khi thiếu thiết bị chẩn đoán chuyên dụng, việc tìm đến dịch vụ sửa biến tần chuyên nghiệp là lựa chọn thông minh. Đội ngũ kỹ sư tại HLAuto luôn sẵn sàng đồng hành, chia sẻ kinh nghiệm và hỗ trợ các bạn trong mọi tình huống. Chúng tôi không chỉ sửa chữa mà còn truyền đạt kiến thức, giúp các bạn không ngừng phát triển trong lĩnh vực sửa biến tần Siemens.

🏢 HL Auto - Chuyên gia sửa chữa biến tần hàng đầu Việt Nam

📞 Hotline 24/7: 0948.956.835

📍 Địa chỉ:  TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam.

🌐 Website: hlauto.vn 📧 Email: lelong.aec@gmail.com

⏰ Thời gian làm việc: T2-T7: 8:30-17:30

🎯 Cam kết: Tư vấn miễn phí 24/7, báo giá trong 30 phút, bảo hành dịch vụ 3 - 6 tháng.

Hãy để HLAuto đồng hành cùng bạn trong hành trình sửa biến tần Siemens chuyên nghiệp và hiệu quả!
