Sửa biến tần Yaskawa: chẩn đoán đúng dòng máy, báo giá trước khi sửa

Sửa biến tần Yaskawa bắt đầu từ việc đọc đúng model trên tem nhãn, vì cùng một mã lỗi có thể mang nghĩa khác nhau giữa các dòng máy. Chẩn đoán đúng dòng máy giúp xác định đúng điểm hỏng, báo giá đúng hạng mục và tránh thay linh kiện không cần thiết.

Các dòng máy nhận sửa, dấu hiệu cần gửi sửa, cách chẩn đoán, quy trình sửa tại xưởng, case thực tế, bảng mã lỗi, chi phí tham khảo và cách bảo trì sau sửa đều đi từ kiểm tra thực tế trên máy, không kết luận theo mã lỗi hiển thị.

Máy ở xa gửi về xưởng qua bưu điện theo đúng quy trình nhận máy từ xa: bóc và kiểm tra có camera ghi lại, báo tình trạng và chi phí trước, khách đồng ý mới sửa, test tải và quay video trước khi gửi trả. Bảo hành sau sửa là 3 tháng, gia hạn được 6 hoặc 12 tháng theo nhu cầu.

Dòng máy Yaskawa HLAuto nhận sửa

HLAuto nhận sửa tất cả các dòng biến tần Yaskawa đang chạy trong nhà máy, từ dòng phổ thông J1000, V1000 đến dòng tải nặng A1000, GA700, dòng chuyên dụng H1000, E1000 và dòng đời cũ G7, F7, 616G5.

Tải nặng và nâng hạ: Biến tần Yaskawa A1000 (0,55–630 kW) cho máy nén khí, cẩu trục, ép nhựa và tải mô-men cao; Biến tần Yaskawa GA700 (0,55–630 kW) thế hệ mới cho tải nặng và tích hợp SCADA/PLC; L1000A chuyên cho thang máy và thang tải hàng.

Bơm, quạt và HVAC: Biến tần Yaskawa E1000 (0,75–355 kW) chuyên cho bơm ly tâm, quạt công nghiệp và hệ HVAC chạy liên tục; H1000 cùng họ tài liệu với E1000, dùng cho HVAC, bơm và quạt — HLAuto đã sửa thực tế dòng này.

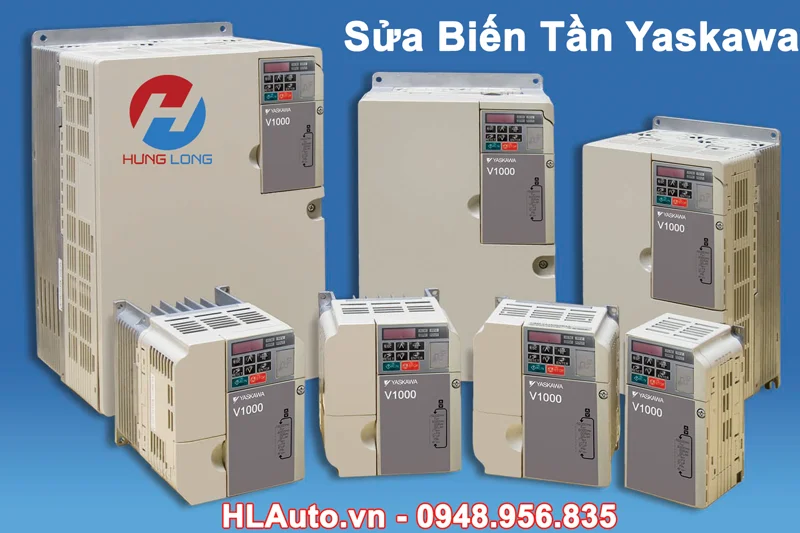

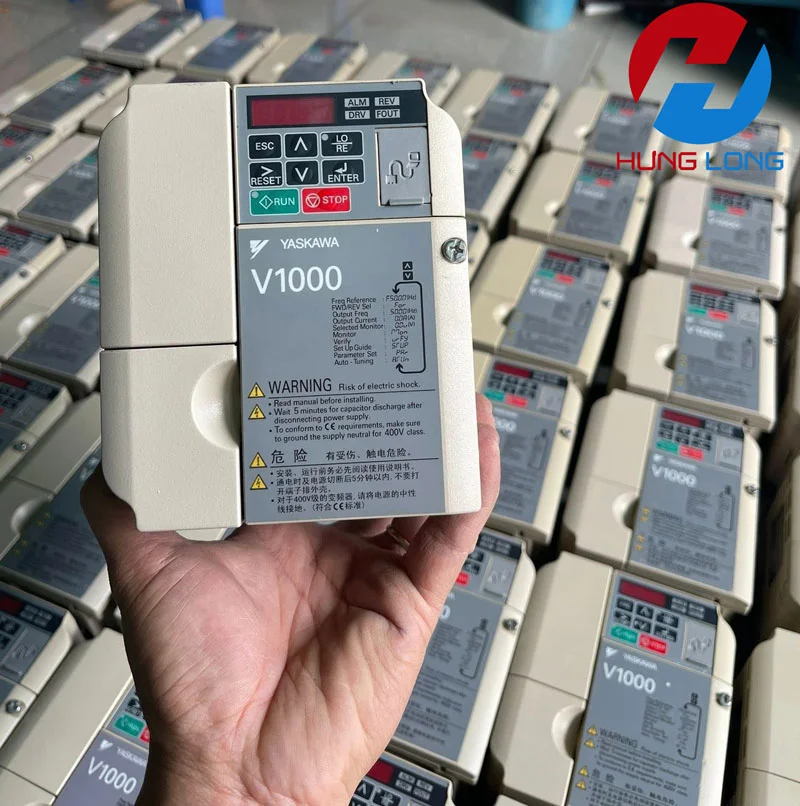

Tải chung và máy nhỏ: Biến tần Yaskawa V1000 (0,1–18,5 kW) cho băng tải, bơm, quạt và máy CNC cỡ nhỏ; Biến tần Yaskawa J1000 (0,1–5,5 kW) cho tải nhẹ như quạt nhỏ, bơm mini và băng tải phụ; GA500 (0,1–30 kW) thế hệ mới gọn nhẹ cho máy chế tạo.

Dòng đặc biệt và dòng đời cũ: U1000; G7, F7 và 616G5 là các dòng đời cũ vẫn chạy nhiều trong nhà máy lâu năm.

Máy thuộc dòng ít gặp, tem nhãn đã mờ hoặc không đọc được model thì gửi ảnh tem nhãn và mã lỗi để tra đúng tài liệu của dòng đó trước khi kết luận. Cùng mã lỗi có thể khác nghĩa giữa các dòng, nên model trên tem nhãn là căn cứ đầu tiên của mọi chẩn đoán.

Dấu hiệu máy cần gửi sửa

Máy cần gửi sửa khi báo lỗi lặp lại sau khi đã xử lý nguyên nhân, khi có dấu hiệu hỏng phần cứng, hoặc khi lỗi thuộc nhóm điều khiển CPF mà reset không xóa được.

Báo lỗi dừng máy: máy báo OC, OV, Uv1, OH, GF hoặc CPF rồi dừng, reset xong chạy lại được một lúc lại báo tiếp. Lỗi lặp lại sau reset đúng cách là dấu hiệu nguyên nhân gốc chưa được xử lý, không phải lỗi ngẫu nhiên.

Chạy bất thường: motor giật từng nhịp, tốc độ không ổn định, máy nóng bất thường, quạt ngừng quay hoặc có tiếng lạ khi chạy. Các dấu hiệu này thường đi trước một lần dừng máy, nên ghi lại thời điểm và điều kiện xuất hiện để chẩn đoán nhanh hơn.

Dấu hiệu phần cứng: mùi khét, vết cháy hoặc vết đen trên bo mạch, tụ phồng, IGBT nổ, máy không lên nguồn hoặc màn hình không hiển thị. Gặp các dấu hiệu này thì ngắt nguồn, không reset liên tục và không cấp nguồn thử lại, vì mỗi lần cấp nguồn có thể làm hỏng lan sang khối khác.

Video anh Vũ Kiên chia sẻ cách sửa biến tần Yaskawa V1000 lỗi UV

Chẩn đoán đúng dòng máy trước khi sửa

Chẩn đoán đúng dòng máy nghĩa là tra mã lỗi theo đúng manual của model ghi trên tem nhãn, rồi đo kiểm thực tế để tách lỗi của biến tần khỏi lỗi của motor, cáp và tải.

Cùng một mã có thể khác nghĩa giữa các dòng. CPF02 ở đời mới là lỗi chuyển đổi A/D trên bo điều khiển, ở đời cũ là lỗi mạch baseblock. CPF06 ở đời mới là lỗi dữ liệu EEPROM, ở đời cũ là lỗi kết nối bo mở rộng. CPF22 có tới bốn nghĩa khác nhau tùy dòng. Tra mã mà không ghi rõ model thì chưa đủ căn cứ để kết luận, và là nguyên nhân hay gặp khiến xử lý sai hướng.

Thứ tự đo kiểm khi máy báo lỗi: đo điện áp 3 pha đầu vào và kiểm tra mất pha, sụt áp; đo cách điện motor và cáp để tách lỗi rò, chạm đất khỏi lỗi của biến tần; đo dòng tải thực tế và đối chiếu với dòng định mức motor cùng tham số đã cài. Đo xong mới kết luận lỗi thuộc phần cứng hay chỉ do cài đặt.

Bảng mã đầy đủ theo từng dòng, xem: Lỗi biến tần Yaskawa. Manual, catalog và bảng mã lỗi theo từng dòng, tra cứu tài liệu tại: Tài liệu biến tần Yaskawa.

Lịch sử lỗi và tham số đọc nhanh bằng phần mềm trên máy tính, không cần bấm từng tham số trên keypad. Cách tải chính thức, danh sách dòng hỗ trợ và hướng dẫn backup tham số từng bước, xem: Cài đặt biến tần Yaskawa bằng DriveWizard.

Quy trình sửa chữa tại xưởng HLAuto

Quy trình gồm 5 bước: gửi thông tin, kiểm tra có camera ghi lại, báo giá trước khi sửa, sửa chữa và test tải, bàn giao kèm bảo hành. Khách đồng ý với báo giá rồi HLAuto mới sửa.

1. Gửi thông tin máy: hãng, model, công suất, mã lỗi và triệu chứng qua hotline hoặc Zalo, kèm ảnh tem nhãn và ảnh màn hình báo lỗi.
2. Kiểm tra: máy gửi về xưởng được bóc và kiểm tra, quá trình bóc và kiểm tra có camera ghi lại; máy kiểm tra tận nơi thì kỹ thuật viên đến xem trực tiếp.
3. Báo tình trạng và chi phí: báo rõ máy hỏng ở đâu, sửa bằng cách nào và hết bao nhiêu, trước khi sửa. Khách đồng ý mới sửa, không tự ý sửa trước rồi mới báo giá.
4. Sửa chữa và chạy thử: thay linh kiện, hàn sửa mạch, cài lại tham số, chạy thử không tải rồi chạy thử có tải, quay video gửi khách trước khi bàn giao.
5. Thanh toán và bàn giao: khách thanh toán rồi HLAuto mới gửi hàng; máy kèm biên bản kiểm tra, hướng dẫn vận hành và bảo hành sau sửa.

Máy ở xa gửi về xưởng qua bưu điện theo đúng 5 bước trên, từ lúc nhận máy đến lúc bàn giao. Phí kiểm tra gộp trong giá sửa khi khách chọn sửa tại HLAuto; khám từ xa miễn phí; cần đi tận nơi thì phí đi lại được báo rõ trước khi đi, theo khoảng cách, công suất máy và số lượng máy.

Bảo hành sau sửa là 3 tháng cho phần đã sửa và linh kiện đã thay, gia hạn được 6 hoặc 12 tháng theo nhu cầu và chi phí từng trường hợp. Chi tiết bảo hành xem trong phần câu hỏi thường gặp.

HLAuto là Công ty TNHH Điện và Tự động hóa Hưng Long, thành lập năm 2015, xưởng đặt tại Đại Kim, Hà Nội. Đội kỹ thuật 4 người do kỹ sư Long Lê, hơn 15 năm sửa biến tần, phụ trách; HLAuto là đại lý Yaskawa, nhận sửa miền Bắc và Bắc Trung Bộ, nhận máy từ xa trên toàn quốc.

Case sửa chữa thực tế tại xưởng

Ba case dưới đây là những ca xưởng đã xử lý thực tế. Thông tin khách hàng không nêu, chi phí chỉ nói khoảng.

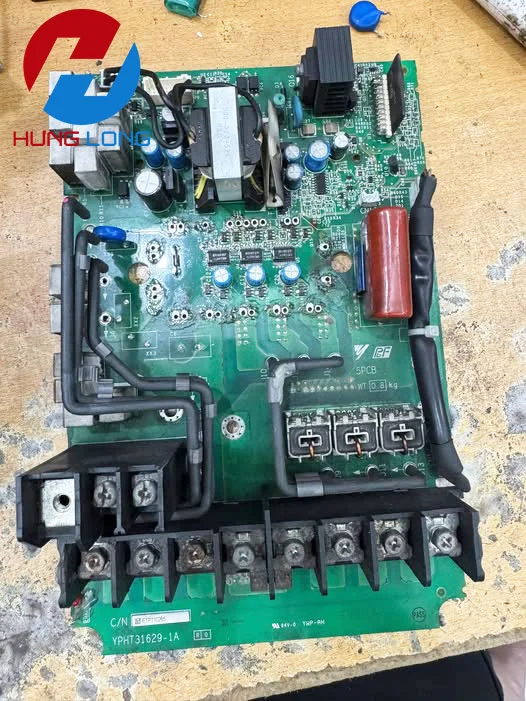

Case 1: Yaskawa V1000 7,5kW — Lỗi OC liên tục ở xưởng may

Case 2: Yaskawa GA700 30kW — Báo CPF sau mất điện toàn nhà máy

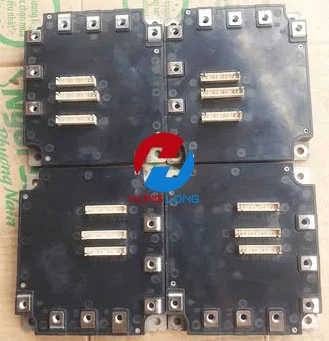

Case 3: Yaskawa A1000 và G7 — Nổ công suất và lỗi mạch

Bảng mã lỗi thường gặp và hướng xử lý nhanh

Bảng dưới đây ghi các mã hay gặp nhất và bước kiểm tra đầu tiên cho từng mã. Mã thuộc nhóm CPF phải tra theo đúng dòng máy, vì cùng mã có thể khác nghĩa giữa các dòng.

Mã CPF trên từng máy cụ thể vẫn phải đối chiếu đúng model và kiểm tra thực tế trên bo, vì cùng mã có thể đi kèm hỏng hóc khác nhau trên từng máy. Bảng mã đầy đủ 2 bảng theo từng dòng, xem: Lỗi biến tần Yaskawa.

Chi phí sửa chữa tham khảo theo công suất

Chi phí sửa tính theo ba yếu tố: công suất máy, hãng máy và mức độ lỗi. Bảng dưới đây là khoảng tham khảo chung từ mức nhẹ đến mức nặng; báo giá chính xác chỉ có sau khi kiểm tra máy thực tế.

Báo giá thực tế có thể lệch khỏi khoảng chung tùy linh kiện cần thay và độ khó sửa của đúng model. Chi phí từng ca trong mục case chỉ là khoảng của ca đó, không phải giá áp cho mọi máy cùng công suất. Bảng giá đầy đủ theo từng mức lỗi, xem: báo giá sửa chữa biến tần theo công suất.

Báo giá liệt kê rõ hạng mục: linh kiện thay, công kiểm tra và bảo hành sau sửa, để đối chiếu đúng với giá mua mới khi cân nhắc thay máy.

Bảo trì sau sửa để máy chạy bền

Bảo trì sau sửa gồm vệ sinh, kiểm tra quạt và tụ, siết đầu nối và theo dõi điện áp DC bus theo lịch cố định, tùy môi trường đặt máy.

Môi trường nhiều bụi, dầu hoặc nóng: vệ sinh và kiểm tra 3–6 tháng một lần. Môi trường sạch và mát: 6–12 tháng một lần. Mỗi lần bảo trì kiểm tra quạt tản nhiệt, khe thông gió, đầu cos đấu nối và đo điện áp DC bus để theo dõi xu hướng suy hao tụ.

Quạt kêu to, quay yếu hoặc chạy lâu năm thì kiểm tra kỹ trước khi quyết thay. Tụ DC bus kiểm tra điện dung và ESR theo lịch bảo trì của nhà máy. Giữ manual và bảng mã lỗi trong tủ điện hoặc lưu bản PDF trên điện thoại để tra ngay khi máy báo lỗi.

Tủ kín, nóng thì bổ sung quạt thổi hoặc điều hòa tủ. Không bật/tắt contactor phía sau biến tần khi máy đang chạy, vì xung điện áp lớn dễ làm hỏng IGBT.

Khi nào nên sửa, khi nào nên thay máy mới

So chi phí sửa với giá mua mới của máy tương đương: dưới 30% thì sửa; trên 50% thì mua máy cũ tương đương hoặc máy mới; từ 30% đến 50% thì tính tổng chi phí gồm downtime và rủi ro hỏng lại rồi mới quyết.

Trong vùng 30–50%, xét ba yếu tố: lỗi nằm ở một điểm hay đã lan nhiều khối; bo mạch và linh kiện còn tốt hay đã lão hóa đồng loạt, thời gian chờ linh kiện bao lâu; và vai trò của máy trong dây chuyền — máy quan trọng không có dự phòng thì downtime chi phối quyết định. Cách quyết định đầy đủ, xem: nên sửa chữa hay thay mới biến tần khi gặp sự cố.

Máy đã sửa lặp nhiều lần mà vẫn hỏng thì độ tin cậy đã xuống thấp, thay mới là cách cắt lỗ. Máy lỗi một điểm, nguyên nhân rõ ràng và còn linh kiện thay đúng loại thì sửa xong thường chạy ổn định. Hỏi rõ thời gian có linh kiện trước khi quyết, vì chờ linh kiện lâu có thể làm phương án sửa rẻ ban đầu trở nên đắt hơn phương án thay.
