Phần mềm DriveWizard: cài đặt biến tần Yaskawa bằng máy tính

Cài đặt biến tần Yaskawa bằng máy tính được thực hiện qua phần mềm DriveWizard — và rắc rối đầu tiên nằm ngay ở cái tên: Yaskawa có tới ba bản DriveWizard khác nhau theo dòng máy và khu vực, tải nhầm bản là phần mềm không kết nối được dù cáp và máy đều tốt. Bài này phân biệt rõ ba bản đó, khẳng định máy GA700, GA500 tại Việt Nam dùng bản nào, hướng dẫn tải chính thức, kết nối USB và RS-485, cài và sao lưu tham số từng bước, chuyển đổi tham số khi thay máy khác đời, cùng cách đọc dữ kiện phục vụ chẩn đoán. Hai mục cuối bài dành cho DriveWorksEZ và DriveWizard Mobile — đủ để anh em biết chúng là gì và khi nào cần, dù thực tế tại xưởng HL Auto, bản máy tính vẫn là công cụ làm việc chính.

DriveWizard là gì: vì sao có tới ba tên gọi

DriveWizard là phần mềm cấu hình biến tần Yaskawa trên máy tính: sửa và sao lưu tham số, so sánh cấu hình giữa phần mềm và máy, theo dõi trạng thái chạy theo thời gian thực, xem lịch sử lỗi và xuất báo cáo. Khác với các hãng gộp mọi dòng máy vào một bộ cài, Yaskawa tách phần mềm theo khu vực phát hành, nên cùng một cái tên DriveWizard có ba bản khác nhau:

Điểm phải chốt thật rõ vì rất nhiều anh em vấp: GA700 bán tại Việt Nam KHÔNG dùng bản Industrial. GA700 hoàn toàn không có tên trong danh sách hỗ trợ của bản Mỹ — bản Industrial sinh ra cho GA800 (dòng thay thế GA700 tại thị trường Mỹ) và các máy bán tại Mỹ. Thực tế tại xưởng HL Auto, GA700 ở Việt Nam có cả hai nguồn hàng nhưng thường gặp nhất là máy sản xuất tại Nhật Bản và Trung Quốc, và cả hai đều dùng DriveWizard Ver. 10. Riêng GA500 xuất hiện ở cả hai danh sách (Ver. 10 và Industrial) — gặp máy GA500 thì đối chiếu theo nguồn gốc của chính con máy đó. Anh em muốn đặt DriveWizard cạnh phần mềm các hãng khác thì xem bài tổng quan các phần mềm lập trình biến tần phổ biến.

Tải DriveWizard chính thức ở đâu

DriveWizard ở cả ba bản đều miễn phí — hãng ghi rõ "at no charge" — nhưng cách lấy file cài khác nhau theo bản, và đây là chỗ người dùng phổ thông hay bế tắc:

• Ver. 10: file cài nằm trong Yaskawa Business Partner Portal (YBPP) — cổng dành cho đối tác của Yaskawa Europe, cần tài khoản đối tác mới tải được. Người dùng cuối tại Việt Nam thường nhận phần mềm qua nhà phân phối khi mua máy, hoặc nhờ đơn vị bán máy/đơn vị sửa chữa cung cấp đúng bản.
• Bản Industrial (Mỹ): không có link tải trực tiếp — điền biểu mẫu Request Software trên yaskawa.com, hãng xử lý và cấp file.
• Bản Plus: phát hành cho các dòng 1000 đời cũ qua kênh của hãng theo khu vực.

Yêu cầu máy tính cho Ver. 10 theo trang chính thức: Windows 10 trở lên, CPU Core i3, RAM khuyến nghị 16 GB, ổ cứng trống 1,5 GB. Hãng không công bố dung lượng bộ cài nên bài không ghi con số này. Một cảnh báo cần thiết: trên internet có nhiều trang bên thứ ba đóng gói lại DriveWizard để tải — rủi ro là bản cũ không khớp dòng máy hiện tại, thiếu driver đi kèm, tệ nhất là bị gắn phần mềm độc hại. Với phần mềm dùng để ghi tham số xuống thiết bị đang vận hành sản xuất, chỉ nên dùng file có nguồn gốc rõ ràng từ hãng hoặc nhà phân phối.

Kết nối biến tần Yaskawa với máy tính

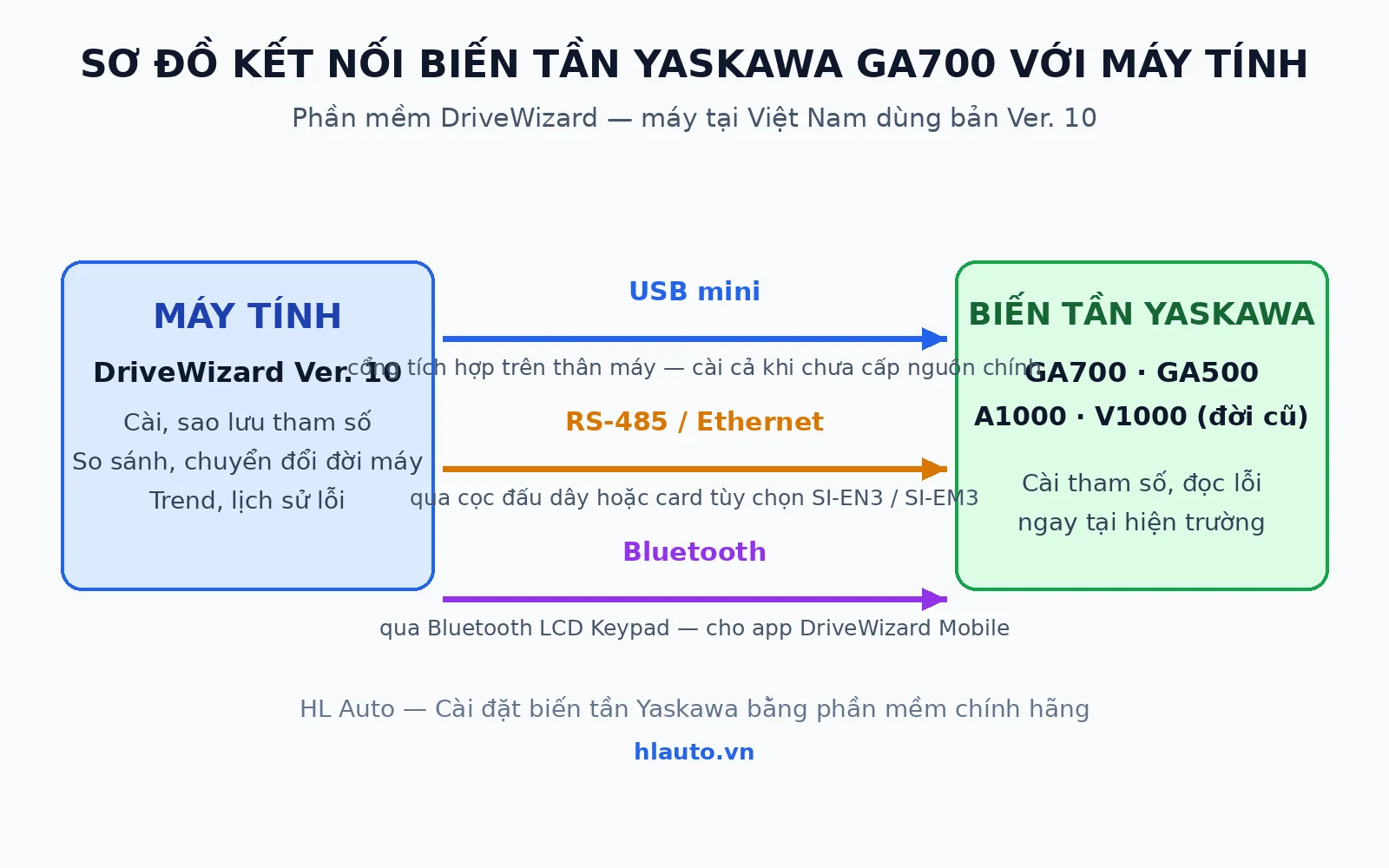

Đường kết nối tiện nhất của GA700, GA500 là cổng Mini-USB tích hợp ngay trên thân máy: cắm cáp USB từ máy tính vào là kết nối, và đặc biệt hữu ích ở chỗ cài được tham số ngay cả khi biến tần chưa cấp nguồn chính — mạch điều khiển được nuôi qua USB, phù hợp giai đoạn lắp đặt hoặc khi máy đã tháo rời mang về xưởng. Ngoài USB, DriveWizard kết nối qua:

• RS-232 qua cổng bàn phím (keypad) — đường kết nối truyền thống của các dòng 1000 đời cũ.
• RS-422 / RS-485 qua cọc đấu dây điều khiển (giao thức MEMOBUS/Modbus) — cho các hệ nhiều biến tần; nguyên tắc đấu nối và chống nhiễu xem thêm bài hướng dẫn kết nối biến tần với máy tính qua cổng RS485.
• Ethernet qua các card truyền thông tùy chọn SI-EN3, SI-EM3, SI-EP3 — khi biến tần nằm trong mạng nhà máy.

Kết nối Bluetooth không dành cho bản máy tính: Bluetooth chỉ phục vụ ứng dụng điện thoại DriveWizard Mobile qua bàn phím tùy chọn, trình bày ở mục cuối bài. Lỗi kết nối hay gặp nhất trên thực tế không nằm ở cáp, mà ở việc sai bản phần mềm so với dòng máy (xem lại bảng ở mục đầu) và thiếu driver của cáp chuyển đổi khi dùng các đường nối tiếp — hai điểm này được liệt kê kỹ ở mục lỗi thường gặp.

Cài đặt biến tần Yaskawa bằng DriveWizard từng bước

1. Tạo project và chọn đúng dòng máy. Mở DriveWizard, tạo project mới, chọn đúng model biến tần (GA700, GA500 hay dòng 1000) và đúng bản phần mềm theo nguồn gốc máy. Chọn sai dòng ở bước này là mọi bước sau đều không có ý nghĩa.
2. Đọc bộ tham số từ máy lên trước. Kết nối online và đọc toàn bộ tham số hiện có về máy tính. Với máy khách mang tới, đây là bản sao lưu gốc bắt buộc phải có trước khi sửa bất cứ thứ gì.

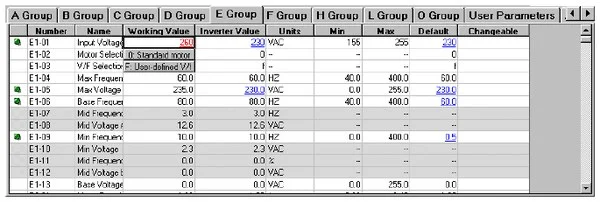

3. Sửa các nhóm tham số chính. Thông số động cơ theo tem (công suất, điện áp, dòng, tốc độ, tần số), nguồn lệnh chạy, nguồn đặt tần số, thời gian tăng giảm tốc, gán chức năng các chân điều khiển. Cần dò thông số động cơ (auto-tuning) thì thực hiện trên chính biến tần — đó là chức năng của máy, DriveWizard đóng vai trò giao diện điều khiển và theo dõi.
4. Ghi xuống máy và đối chiếu. Ghi bộ tham số xuống biến tần, sau đó dùng chức năng so sánh (compare) giữa project và máy để chắc chắn hai bên khớp nhau, không sót tham số nào ghi dở.
5. Chạy thử và lưu hồ sơ. Chạy thử không tải, theo dõi trên màn hình monitor của phần mềm; lưu project thành file hồ sơ kèm theo máy — lần sửa sau mở ra là có toàn bộ lịch sử cấu hình.

Các cài đặt cơ bản nhất vẫn thực hiện trực tiếp trên bàn phím của biến tần được — tra mã tham số theo đúng dòng máy trong trang tài liệu biến tần của HL Auto. Phần mềm hơn bàn phím ở khả năng nhìn tổng thể, sao lưu và chép cấu hình — đúng những việc một xưởng sửa chữa cần mỗi ngày.

Sao lưu, so sánh và chuyển đổi tham số khi thay máy

Ba thao tác làm nên giá trị của DriveWizard trong công việc sửa chữa: lưu project làm bản sao lưu cho từng máy; compare để phát hiện máy đã bị ai chỉnh khác đi so với cấu hình chuẩn ở tham số nào; và chuyển đổi tham số tự động giữa các đời máy — khi thay một biến tần dòng cũ (như G7, F7, V1000) bằng GA700 hoặc GA500, DriveWizard hỗ trợ chuyển bộ tham số từ đời cũ sang cấu trúc của đời mới, giảm hẳn việc cài lại thủ công hàng trăm mã. Phần mềm còn xuất được báo cáo cấu hình ra nhiều định dạng file để lưu hồ sơ bàn giao.

Lưu ý không thay đổi được bằng phần mềm: chuyển đổi tự động chỉ giải quyết phần cấu trúc tham số. Thay máy khác công suất, khác động cơ thì thông số động cơ vẫn phải khai lại theo tem thực tế và chạy autotuning lại; các tham số gắn với phần cứng khác biệt giữa hai đời máy phải rà soát thủ công. Chép xong mà bỏ qua bước này là nguồn gốc của nhiều ca "thay máy mới mà chạy không bằng máy cũ".

Monitor và chẩn đoán lỗi bằng DriveWizard

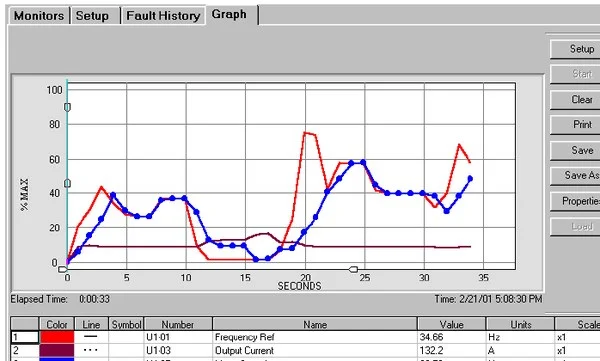

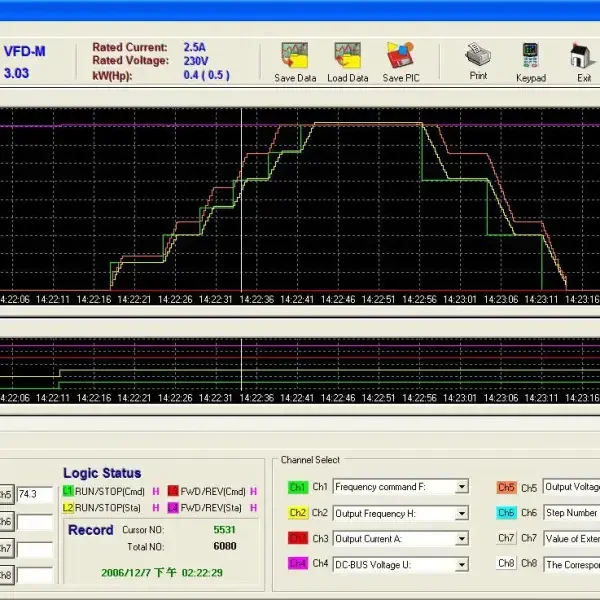

Khi sửa chữa, DriveWizard cho theo dõi trạng thái biến tần theo thời gian thực trên màn hình máy tính và ghi trend/scope tới 6 kênh tín hiệu — đủ để soi đồng thời tần số, dòng, điện áp và các tín hiệu điều khiển quanh thời điểm xảy ra sự cố. Lịch sử lỗi của biến tần đọc ngay trong phần mềm, phục vụ quy trình chẩn đoán chuẩn: đọc dữ kiện tại thời điểm lỗi, khoanh vùng nguyên nhân, rồi mới đo kiểm phần cứng — trình bày đầy đủ trong bài cách đọc dữ liệu lỗi từ biến tần.

Lỗi kết nối DriveWizard thường gặp

• Phần mềm không thấy biến tần: kiểm tra theo thứ tự — đúng bản DriveWizard theo dòng máy và nguồn gốc máy chưa (lỗi phổ biến nhất); cáp USB và cổng trên thân máy; cổng COM của cáp chuyển đổi trong Device Manager khi dùng RS-232/RS-485.
• Thiếu driver: các đường nối tiếp qua cáp chuyển đổi cần driver của chính cáp đó; cài DriveWizard không thay thế được driver cáp.
• Kết nối được mà không sửa được tham số: kiểm tra mật khẩu bảo vệ tham số nếu máy đã được đặt mật khẩu, và trạng thái cho phép ghi của biến tần tại thời điểm thao tác.
• Bản phần mềm quá cũ: file DriveWizard lấy từ các trang chia sẻ bên thứ ba thường là bản cũ — đối chiếu lại nguồn tải chính thức như mục tải ở trên.

DriveWorksEZ: lập trình logic ngay trong biến tần

DriveWorksEZ là môi trường lập trình kéo – thả của Yaskawa: ghép các khối chức năng (brochure của hãng giới thiệu hơn 300 khối, tối đa 200 kết nối ở bản đầy đủ) thành logic điều khiển chạy ngay trong biến tần — ví dụ các bài toán điều khiển riêng mà tham số có sẵn không đáp ứng được. Nó chạy trong GA700, GA800, GA500, A1000, V1000 và U1000. Một con số phải đọc đúng để khỏi nhầm khi tìm hiểu: bản Standard miễn phí giới hạn 20 kết nối; muốn mở hết giới hạn tới mức trần của công cụ phải dùng bản Professional có bản quyền. DriveWorksEZ khác DriveWizard ở bản chất: DriveWizard là công cụ cài đặt và chẩn đoán, DriveWorksEZ là công cụ viết thêm logic cho biến tần — phần lớn nhu cầu cài đặt thông thường chỉ cần DriveWizard.

DriveWizard Mobile: khi không có laptop

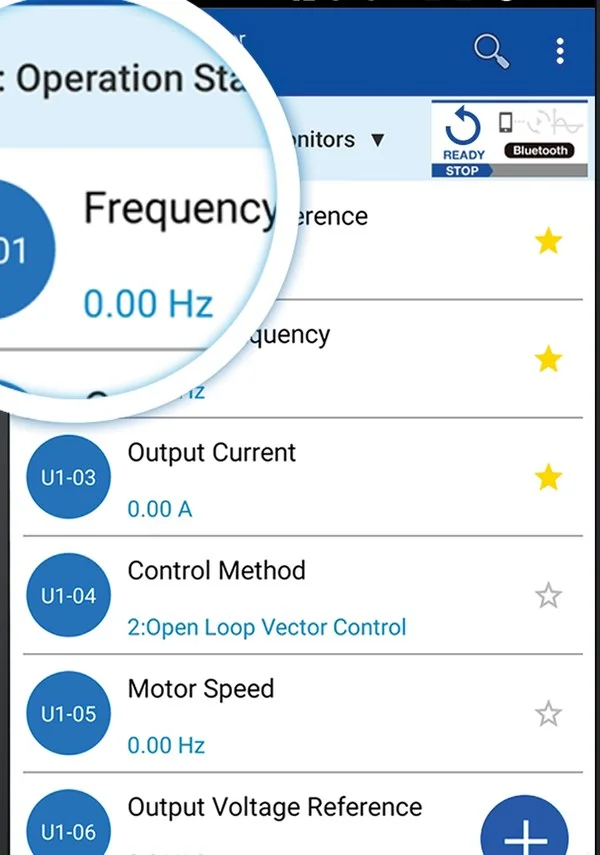

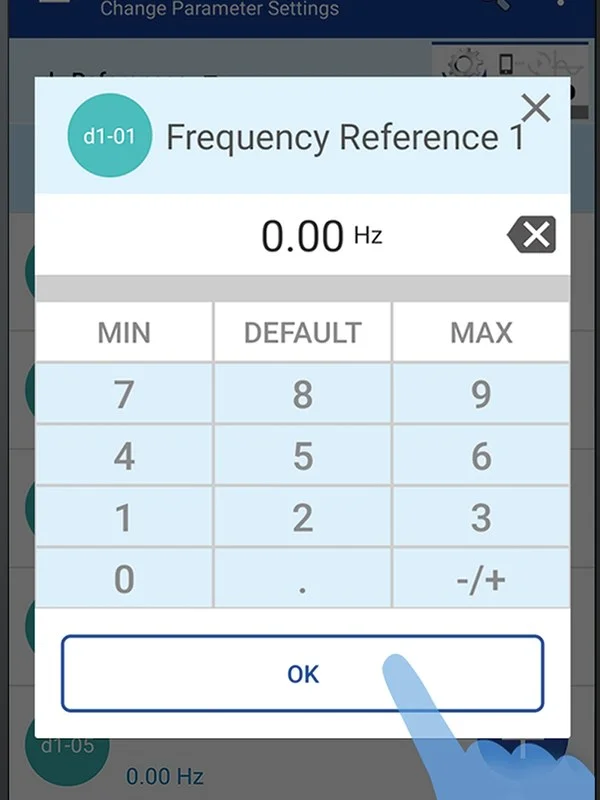

DriveWizard Mobile là ứng dụng điện thoại (Android và iOS) của Yaskawa cho các việc nhẹ tại hiện trường: quét mã QR để tra cứu lỗi, sửa tham số cơ bản, sao lưu cấu hình lên Drive Cloud. Kết nối theo hai đường: qua Bluetooth LCD Keypad — bàn phím tùy chọn có Bluetooth (mã JVOP-KPLCD04ABB, tầm kết nối khoảng 10 m) gắn thêm vào biến tần, hoặc cắm USB-OTG thẳng vào cổng Mini-USB trên thân máy, cài được ngay cả khi biến tần chưa cấp nguồn chính. Thực tế tại HL Auto, điện thoại chỉ đóng vai trò phụ trợ khi không mang laptop — mọi việc cấu hình và chẩn đoán nghiêm túc vẫn làm bằng bản máy tính, vì màn hình lớn và đủ chức năng so sánh, chuyển đổi, ghi trend.

Câu hỏi thường gặp về DriveWizard

DriveWizard là một mắt xích trong bộ công cụ phần mềm mà thợ biến tần dùng hằng ngày — mỗi hãng một phần mềm riêng, cộng thêm các kỹ năng nền về kết nối, đọc dữ kiện lỗi và tích hợp hệ thống. Anh em xem bức tranh đầy đủ tại trang phần mềm sửa biến tần của HL Auto. Còn nếu biến tần Yaskawa của anh em đang báo lỗi, cần đọc dữ kiện chẩn đoán hoặc cài lại toàn bộ tham số sau sửa chữa, mang máy qua xưởng hoặc gửi từ xa — toàn bộ quá trình kiểm tra đều được ghi hình và báo rõ tình trạng trước khi sửa.
