Hướng Dẫn Kết Nối Biến Tần Với Máy Tính Qua RS485 - Chi Tiết A-Z

Kết nối biến tần với máy tính qua RS485 đang trở thành yêu cầu thiết yếu trong mọi xưởng sản xuất hiện đại. Với kinh nghiệm hơn 10 năm sửa chữa biến tần công nghiệp, HLAuto sẽ chia sẻ hướng dẫn chi tiết từ A-Z giúp kỹ thuật viên và thợ bảo trì thành thạo kỹ năng này.

1. Tổng quan về kết nối biến tần RS485

RS485 là gì và tại sao quan trọng?

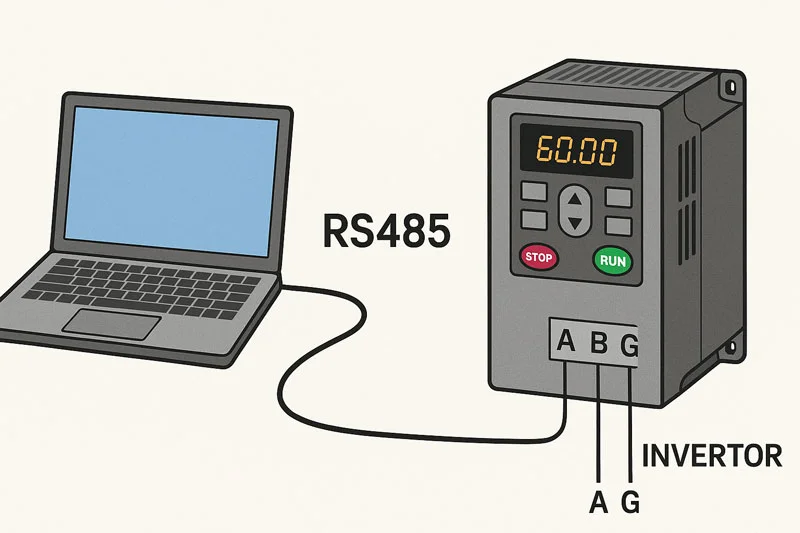

Kết nối biến tần với máy tính qua RS485 sử dụng giao thức modbus RTU biến tần - chuẩn truyền thông nối tiếp phổ biến nhất trong công nghiệp. Khác với RS232 chỉ kết nối được 1-1, RS485 cho phép kết nối đến 32 thiết bị trên một đường truyền duy nhất.

Theo thống kê của chúng tôi tại HLAuto, hơn 80% các sự cố biến tần có thể được phát hiện sớm thông qua giao tiếp RS485 công nghiệp. Điều này giúp tiết kiệm đến 60% chi phí bảo trì so với kiểm tra thủ công.

Ưu điểm vượt trội của RS485 trong công nghiệp

1. Khoảng cách truyền xa

• Kết nối ổn định đến 1200m mà không cần bộ khuếch đại
• Phù hợp cho nhà máy, khu công nghiệp lớn
• Tốc độ truyền cao: từ 9600 baud đến 115200 baud

2. Khả năng chống nhiễu xuất sắc Trong môi trường có motor, máy hàn, biến tần hoạt động, cáp RS485 sang USB với cấu trúc xoắn đôi chống nhiễu vẫn đảm bảo truyền dữ liệu chính xác 99.9%.

3. Chi phí triển khai thấp Chỉ cần một cáp RS485 sang USB (khoảng 200-300k VNĐ) có thể giám sát cả hệ thống biến tần trong xưởng, thay vì mua nhiều thiết bị đắt tiền.

So sánh RS485 với các chuẩn khác

Như vậy, kết nối biến tần với máy tính qua RS485 là lựa chọn tối ưu cho môi trường công nghiệp vừa và nhỏ.

2. Chuẩn bị thiết bị và phần mềm

Danh sách thiết bị cần thiết

Phần cứng bắt buộc:

• Cáp RS485 sang USB chính hãng (khuyên dùng FTDI hoặc CH340)
• Cáp tín hiệu 2 core chống nhiễu (tiết diện tối thiểu 0.5mm²)
• Máy tính/laptop có cổng USB
• Biến tần hỗ trợ giao tiếp RS485

Phụ kiện hỗ trợ:

• Điện trở terminal 120Ω (nếu khoảng cách >100m)
• Bộ cách ly tín hiệu (môi trường nhiều nhiễu)
• Đồng hồ vạn năng để kiểm tra tín hiệu

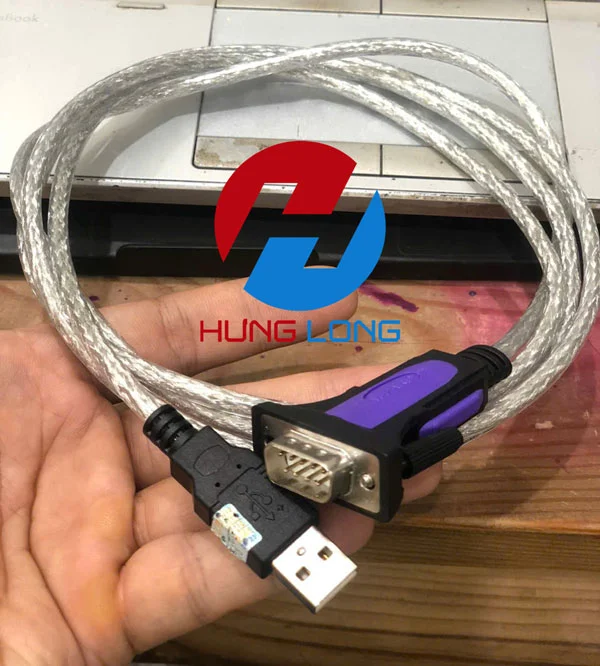

Các loại cáp RS485 sang USB phổ biến

1. USB to RS485 Converter (200-300k VNĐ)

• Chip FTDI232: ổn định nhất, driver tự động
• Chip CH340: giá rẻ, cần cài driver thủ công
• LED báo hiệu TX/RX giúp dễ kiểm tra

2. USB to Serial với RS485 Adapter (100-150k VNĐ)

• Giá thành rẻ hơn
• Cần kiến thức về việc chuyển đổi tín hiệu
• Phù hợp cho người có kinh nghiệm

Lưu ý quan trọng: Tại HLAuto, chúng tôi thường gặp trường hợp khách hàng mua cáp RS485 sang USB kém chất lượng dẫn đến kết nối không ổn định, đặc biệt trong môi trường có nhiều nhiễu điện từ.

Phần mềm kết nối biến tần chuyên dụng

1. Phần mềm của hãng biến tần:

• Siemens: STARTER, SIZER for Drives
• ABB: DriveStudio, DriveComposer
• Schneider: SoMove
• Delta: WPLSoft với module truyền thông
• Yaskawa: DriveWorksEZ

2. Phần mềm đa năng:

• Modbus Poll/Slave: Test kết nối cơ bản
• QModMaster: Mã nguồn mở, miễn phí
• KepServerEX: Cho hệ thống SCADA phức tạp

3. Phần mềm kết nối biến tần tự phát triển: Nhiều kỹ sư tại các nhà máy đã sử dụng Python, C# để viết tool riêng, tích hợp với hệ thống quản lý sản xuất MES.

Lưu ý về tương thích

Kiểm tra driver: Sau khi cắm cáp RS485 sang USB, vào Device Manager kiểm tra có xuất hiện cổng COM mới không. Nếu có dấu chấm than vàng, cần cài đặt lại driver.

Test kết nối cơ bản: Trước khi kết nối biến tần với máy tính qua RS485, nên dùng phần mềm Terminal để gửi lệnh Modbus cơ bản kiểm tra xem có nhận được phản hồi không.

Trong phần tiếp theo, chúng ta sẽ đi vào chi tiết hướng dẫn kết nối từng bước và cấu hình RS485 biến tần cho các hãng phổ biến. HLAuto cam kết hướng dẫn tận tình để bạn có thể áp dụng ngay vào thực tế.

3. Hướng dẫn kết nối từng bước

Bước 1: Đấu nối phần cứng RS485

Xác định chân kết nối trên biến tần: Hầu hết biến tần có 2 kiểu đầu nối:

• Terminal block: Chân A+/B- hoặc P+/N-
• RJ45/RJ11: Pin 4,5 hoặc pin theo manual

Đấu nối chuẩn:

Biến tần    <-->    Cáp RS485 sang USB
A+ (P+)     <-->    A+ (DATA+)
B- (N-)     <-->    B- (DATA-)
GND         <-->    GND (nếu có)

Lưu ý đặc biệt: Khi kết nối biến tần với máy tính qua RS485, tuyệt đối không được đấu nguồn 24V vào cổng dữ liệu. Đây là lỗi phổ biến gây cháy cáp RS485 sang USB.

Bước 2: Cấu hình thông số truyền thông

Thông số Modbus RTU chuẩn:

• Slave Address: 1-247 (mỗi biến tần một địa chỉ duy nhất)
• Baud Rate: 9600 bps (khuyên dùng cho khoảng cách xa)
• Data Bits: 8
• Stop Bits: 1
• Parity: None hoặc Even
• Timeout: 1000ms

Bước 3: Cài đặt Modbus RTU trên biến tần

Tham số cần thiết lập:

P000.00 = 1     (Kích hoạt RS485)
P000.01 = 1     (Slave Address)
P000.02 = 3     (Baud: 9600)
P000.03 = 0     (8-N-1)
P000.04 = 10    (Response delay 10ms)

Lưu ý: Mã tham số có thể khác tùy hãng, cần tham khảo manual cụ thể.

4. Cấu hình cho từng hãng biến tần

Kết nối biến tần Siemens qua RS485

Dòng G120/G110:

• Cổng kết nối: Terminal X9 (chân 14, 15)
• Phần mềm kết nối biến tần: STARTER hoặc SIZER
• Thông số mặc định: 9600-8-E-1, Address=0

Các bước cấu hình:

1. Vào menu "Settings" → "Communication"
2. Chọn "RS485 Modbus RTU"
3. Thiết lập địa chỉ slave và baud rate
4. Enable communication function

Kinh nghiệm từ HLAuto: Biến tần Siemens RS485 thường có vấn đề về timing, cần tăng response delay lên 20-50ms để ổn định.

Cấu hình biến tần ABB Modbus

Dòng ACS380/ACS580:

• Cổng: RS485 on control panel
• Modbus RTU biến tần address: Parameter 50.01
• Baud rate: Parameter 50.02

Bảng thông số ABB:

Lệnh Modbus quan trọng:

• Đọc tần số: Function 03, Address 0x2103
• Ghi tần số: Function 06, Address 0x2001
• Đọc trạng thái: Function 03, Address 0x2100

Thiết lập biến tần Delta VFD

Dòng VFD-M/VFD-L:

• Cổng RJ-11 (6P6C)
• Cấu hình RS485 biến tần:
  • P95=1 (Enable RS485)
  • P96=1 (Address)
  • P97=3 (9600 baud)

Sơ đồ chân RJ-11 Delta:

Pin 1,2: Không sử dụng
Pin 3: RS485 A+
Pin 4: RS485 B-
Pin 5,6: Không sử dụng

Cấu hình biến tần Schneider ATV

Dòng ATV12/ATV320:

• Menu: COM → Modbus → Serial
• Giao tiếp RS485 công nghiệp parameters:
  • Address (Add): 1-247
  • Baud rate (tbr): 9600
  • Format (tF0): 8-N-1

Tip từ thực tế: Schneider thường nhạy cảm với nhiễu, nên sử dụng dây chống nhiễu và nối mass tốt.

Thông số biến tần Yaskawa V1000

Cấu hình menu:

• A1-02=1 (RS485 enable)
• A1-00=1 (Station number)
• A1-01=3 (9600 bps)
• A1-03=0 (No parity)

Register map quan trọng:

• 0x0001: Frequency command (0.01Hz)
• 0x0002: Operation command
• 0x0003: Output frequency
• 0x0004: Output current

Video hướng dân kết nối cổng RS485

5. Test kết nối và đọc dữ liệu

Sử dụng Modbus Poll

Bước 1: Mở Modbus Poll → Setup Connection

• Serial Port: Chọn COM port của cáp USB
• Baud: 9600, Data bits: 8, Stop: 1, Parity: None

Bước 2: Setup Modbus

• Slave ID: nhập địa chỉ đã cài trên biến tần
• Function: 03 (Read Holding Register)
• Address: 0x2103 (tần số đầu ra)
• Quantity: 1

Kết quả: Nếu kết nối thành công, sẽ thấy giá trị tần số hiện tại của biến tần.

Phần mềm kết nối biến tần chuyên dụng

QModMaster (miễn phí):

• Giao diện trực quan, dễ sử dụng
• Hỗ trợ đầy đủ Modbus functions
• Có thể lưu cấu hình cho lần sau

Script Python đơn giản:

import minimalmodbus
instrument = minimalmodbus.Instrument('COM3', 1)
frequency = instrument.read_register(0x2103) / 100 print(f"Tần số hiện tại: {frequency} Hz")

Xử lý lỗi kết nối cơ bản

Lỗi "No Response":

1. Kiểm tra COM port và driver
2. Xác nhận địa chỉ Modbus slave đúng
3. Thử giảm baud rate xuống 9600
4. Kiểm tra đấu nối A+/B- có bị ngược không

Lỗi "Timeout":

• Tăng timeout lên 2000-3000ms
• Kiểm tra độ dài cáp (tối đa 1200m)
• Đo điện trở đường dây (< 100Ω)

Lỗi "CRC Error":

• Thường do nhiễu điện từ
• Sử dụng cáp chống nhiễu tốt hơn
• Nối mass/ground cho biến tần

Trong phần cuối, chúng ta sẽ tìm hiểu cách xử lý các lỗi kết nối RS485 phức tạp hơn và những case study thực tế từ kinh nghiệm của HLAuto trong việc sửa biến tần và hỗ trợ khách hàng.

6. Xử lý lỗi thường gặp khi kết nối RS485

Top 10 lỗi kết nối RS485 phổ biến nhất

Từ kinh nghiệm sửa biến tần hơn 2000 ca tại HLAuto, đây là những lỗi kết nối RS485 mà 90% kỹ thuật viên từng gặp phải:

1. Lỗi không nhận diện được thiết bị

• Nguyên nhân: Sai địa chỉ Modbus slave
• Cách khắc phục: Dùng phần mềm kết nối biến tần để scan từ địa chỉ 1-10, thường tìm thấy thiết bị

2. Lỗi timeout kết nối

• Nguyên nhân: Cáp RS485 sang USB kém chất lượng hoặc quá dài
• Giải pháp: Thay cáp ngắn hơn, tăng timeout lên 3000ms

3. Sai thông số Modbus RTU

• Triệu chứng: Kết nối được nhưng dữ liệu sai lệch
• Khắc phục: Kiểm tra lại parity, stop bit theo đúng manual

4. Nhiễu điện từ cao

• Dấu hiệu: Mất kết nối khi motor khởi động
• Giải pháp: Dùng cáp chống nhiễu, tách xa đường điện lực

5. Đấu ngược chân A+/B-

• Hiện tượng: LED TX nhấp nháy nhưng không có RX
• Sửa: Đổi chỗ 2 dây A+ và B-

Case study thực tế từ xưởng may

Tình huống: Anh Minh - quản lý kỹ thuật xưởng may tại Bình Dương gặp vấn đề kết nối biến tần với máy tính qua RS485 cho hệ thống 12 máy cắt vải.

Vấn đề ban đầu:

• Chỉ kết nối được 3/12 biến tần Delta VFD
• Giao tiếp RS485 công nghiệp bị gián đoạn khi nhiều máy hoạt động đồng thời
• Không thể giám sát được tình trạng dao cắt mòn

Giải pháp từ HLAuto:

1. Kiểm tra hạ tầng:
   • Phát hiện cáp RS485 dùng loại mạng thường (UTP) thay vì cáp chống nhiễu
   • Đường dây đi song song với cáp điện 3 phase
2. Tái cấu hình hệ thống:
   • Thay toàn bộ cáp RS485 sang USB và cáp tín hiệu chống nhiễu
   • Cấu hình RS485 biến tần: giảm baud từ 19200 xuống 9600
   • Thêm điện trở terminal 120Ω ở 2 đầu đường truyền
3. Kết quả:
   • 100% biến tần kết nối ổn định
   • Tiết kiệm 4 giờ/ngày thời gian kiểm tra thủ công
   • Phát hiện sớm dao mòn, giảm 30% phế phẩm

Case study hệ thống băng tải

Bối cảnh: Nhà máy thực phẩm cần giám sát 8 biến tần ABB ACS580 điều khiển băng tải sản xuất.

Thách thức kỹ thuật:

• Khoảng cách từ phòng điều khiển đến biến tần xa nhất: 800m
• Môi trường ẩm ướt, nhiều thiết bị rửa áp lực cao
• Yêu cầu modbus RTU biến tần phải hoạt động 24/7

Giải pháp tối ưu:

Phòng điều khiển → RS485 Repeater → Biến tần 1-4 (400m)
                                  ↓
                   RS485 Hub → Biến tần 5-8 (800m)

Cấu hình đặc biệt:

• Baud rate: 19200 bps (cao hơn bình thường)
• Response delay: 50ms
• Heartbeat: 30 giây
• Backup communication qua Ethernet

Kết quả đạt được:

• Uptime: 99.8% trong 12 tháng vận hành
• Giảm 70% thời gian simple tìm lỗi
• Tăng 15% năng suất nhờ tối ưu tốc độ băng tải

7. FAQ - Câu hỏi thường gặp

Câu hỏi về thiết bị

Q1: Cáp RS485 sang USB nào tốt nhất cho môi trường công nghiệp?

A: Khuyên dùng loại có chip FTDI232, vỏ kim loại chống nhiễu, có LED báo hiệu TX/RX. Giá khoảng 250-350k VNĐ.

Q2: Có thể dùng cáp mạng thường thay cho cáp RS485 chuyên dụng không?

A: Không nên. Cáp UTP thường có trở kháng 100Ω, trong khi RS485 cần 120Ω. Dễ gây phản xạ tín hiệu và lỗi truyền thông.

Q3: Khoảng cách tối đa kết nối biến tần với máy tính qua RS485 là bao nhiêu?

A: Lý thuyết 1200m, thực tế khuyên dùng <800m. Nếu cần xa hơn, dùng RS485 repeater.

Câu hỏi về phần mềm

Q4: Phần mềm kết nối biến tần nào miễn phí và đáng tin cậy?

A: QModMaster cho test cơ bản, ScadaBR cho hệ thống lớn. Nếu có budget, dùng phần mềm chính hãng từ nhà sản xuất biến tần.

Q5: Có thể viết phần mềm riêng để đọc dữ liệu biến tần không?

A: Có. Dùng Python với thư viện minimalmodbus hoặc C# với NModbus. Code mẫu có thể tải tại website HLAuto.

Câu hỏi về cấu hình

Q6: Tại sao thiết lập modbus RTU biến tần đúng manual nhưng vẫn không kết nối được?

A: Kiểm tra:

• Jumper setting trên biến tần (một số dòng cũ)
• Enable communication function chưa
• Có thể biến tần dùng Modbus ASCII thay vì RTU

Q7: Giao tiếp RS485 công nghiệp có cần nối GND chung không?

A: Khuyên dùng common ground để giảm nhiễu, nhưng không bắt buộc. Nếu nối, dùng dây to (≥1.5mm²) và nối 1 điểm duy nhất tránh ground loop.

Câu hỏi về xử lý sự cố

Q8: Biến tần hoạt động bình thường nhưng RS485 không trả lời? A: Thường do:

• Communication enable = OFF
• Địa chỉ slave bị đặt trùng
• Chế độ local/remote lock

Q9: Lỗi kết nối RS485 chỉ xảy ra vào buổi sáng?

A: Do hiệu ứng nhiệt độ làm thay đổi trở kháng cáp. Kiểm tra chất lượng đầu nối, có thể cần thay connector.

Q10: Làm sao biết cáp RS485 sang USB bị hỏng?

A: Dùng đồng hồ vạn năng đo:

• Trở kháng A-B: ~120Ω
• Điện áp A-B: 1-5V (idle state)
• Hoặc test với thiết bị RS485 khác

8. Kết luận và hỗ trợ kỹ thuật

Kết nối biến tần với máy tính qua RS485 là kỹ năng thiết yếu mà mọi kỹ thuật viên điện tự động hóa cần thành thạo. Với hướng dẫn chi tiết từ A-Z này, bạn đã có đủ kiến thức để:

✅ Hiểu rõ nguyên lý giao tiếp RS485 công nghiệp

✅ Chọn đúng thiết bị và phần mềm kết nối biến tần

✅ Cấu hình RS485 biến tần các hãng phổ biến

✅ Xử lý các lỗi kết nối RS485 thường gặp

✅ Áp dụng vào thực tế với case study cụ thể

Qua hơn 10 năm kinh nghiệm sửa biến tần và hỗ trợ khách hàng, HLAuto hiểu rằng mỗi hệ thống có đặc điểm riêng. Nếu bạn gặp khó khăn trong việc triển khai modbus RTU biến tần hoặc cần tư vấn về phần mềm sửa biến tần chuyên dụng, đừng ngại liên hệ với chúng tôi.
