Phần mềm Delta VFDSoft: tải, cài đặt và cài tham số biến tần Delta

VFDSoft là phần mềm miễn phí của Delta dùng để kết nối máy tính với biến tần Delta: đọc và cài tham số, sao lưu bộ tham số theo máy, nạp nhanh cho nhiều máy giống nhau và theo dõi trạng thái chạy. Bài này đi đúng trình tự người dùng cần khi tìm VFDSoft — tải đúng bản chính thức từ Delta, kiểm tra dòng máy của mình có dùng được không, cài đặt và cài driver cáp, kết nối lần đầu, cài tham số và xử lý các lỗi truyền thông thường gặp. Bài thuộc chuyên mục phần mềm sửa biến tần của HL Auto.

Tải VFDSoft chính thức từ Delta

VFDSoft được phát hành miễn phí tại trung tâm tải của Delta: downloadcenter.deltaww.com. Vào trang, gõ "VFDSoft" vào ô tìm kiếm, chọn mục phần mềm "VFD PC Communication Program / VFDSoft" — phiên bản phần mềm hiện hành theo trung tâm tải là V1.58. Trang tải của Delta yêu cầu đồng ý điều khoản sử dụng và qua một bước xác minh trước khi nút Download hiện ra; cứ làm theo hướng dẫn trên trang là tải được file cài về.

• Phần mềm: VFDSoft, miễn phí, chạy trên Windows.
• Driver cáp: nếu dùng bộ chuyển đổi chính hãng IFD6500 của Delta, driver nằm trong gói tải của sản phẩm trên cùng trung tâm tải. Nếu dùng cáp USB–RS485 thông thường, cài driver theo đúng hãng chip của cáp (FTDI, Prolific hoặc CH340 là ba loại phổ biến) từ trang của hãng chip — đây là bước hay bị bỏ qua nhất và là nguyên nhân số một của lỗi "không nhận cổng COM" ở mục cuối bài.
• Tài liệu đi kèm: trên cùng trang kết quả có "VFDSoft User Manual" — nên tải về để đối chiếu danh sách dòng máy hỗ trợ và thông số truyền thông mặc định của từng dòng.

VFDSoft dùng được cho dòng biến tần Delta nào

VFDSoft là công cụ lâu năm của Delta nên phạm vi hỗ trợ rất rộng, bao phủ phần lớn các dòng biến tần đang chạy tại nhà máy ở Việt Nam:

Cách kiểm tra chắc chắn nhất: cài VFDSoft, mở hộp chọn dòng máy (model) — nếu model của anh em có trong danh sách thì dùng được. Không thấy model thì tải bản VFDSoft mới nhất trước khi kết luận, vì danh sách hỗ trợ được bổ sung theo phiên bản.

Cài đặt VFDSoft và driver từng bước

1. Tải file cài VFDSoft từ trung tâm tải của Delta theo khối ở trên.
2. Cài phần mềm: chạy file cài với quyền quản trị (Run as administrator), giữ thư mục mặc định.
3. Cài driver cáp: cài driver cho bộ chuyển đổi/cáp USB–RS485 đang dùng (IFD6500 của Delta hoặc driver theo chip của cáp) TRƯỚC khi cắm cáp.
4. Cắm cáp và xác định cổng COM: mở Device Manager của Windows, mục Ports (COM & LPT) — ghi lại số cổng được gán (ví dụ COM3). Số cổng này là thông tin phải chọn lại trong VFDSoft ở bước kết nối.
5. Mở VFDSoft: chọn đúng dòng máy và cổng COM vừa ghi. Chưa cần nối biến tần cũng kiểm tra được phần mềm chạy ổn định.

Kết nối lần đầu và cài tham số

Kết nối VFDSoft với biến tần đi qua cổng RS485 của biến tần (chi tiết đấu dây, đầu nối và chống nhiễu nằm ở bài kết nối biến tần với máy tính qua cổng RS485). Trước khi bấm kết nối trong phần mềm, trên biến tần cần đặt nhóm tham số truyền thông P09 cho khớp hai đầu:

• P09-00 — địa chỉ truyền thông: mỗi biến tần trên đường truyền một địa chỉ riêng (mặc định thường là 1).
• P09-01 — tốc độ truyền (baud rate): hai đầu phải giống nhau; giá trị hay dùng là 9600.
• P09-04 — giao thức truyền thông: chọn Modbus ASCII hoặc RTU và định dạng khung truyền tương ứng; cả biến tần và VFDSoft phải đặt cùng một kiểu.

Trong VFDSoft, thiết lập kết nối với đúng cổng COM, địa chỉ trạm, tốc độ và giao thức vừa đặt. Kết nối thành công thì làm theo đúng thứ tự an toàn: đọc (upload) toàn bộ tham số hiện tại từ biến tần lên và lưu thành file gốc trước, rồi mới chỉnh sửa trên bản đó và nạp (download) xuống. Sau khi nạp, cho máy chạy thử ở chế độ kiểm soát và đối chiếu tần số/dòng thực tế với lệnh đặt. Tuyệt đối không nạp tham số khi máy đang chạy tải thật.

Sao lưu, khôi phục và nạp tham số hàng loạt

Đây là phần việc VFDSoft giúp thợ sửa tiết kiệm thời gian nhất. Mỗi biến tần sau khi cài đặt chạy ổn định nên có một file tham số riêng, đặt tên theo máy và ngày lưu. Khi thay bo điều khiển hoặc thay biến tần cùng dòng, chỉ cần nạp lại file này thay vì cài tay từng tham số — khôi phục xong vẫn phải đọc lại các nhóm quan trọng và chạy thử có kiểm soát.

Với nhiều máy giống hệt nhau trong cùng dây chuyền, chuẩn bị một bộ tham số chuẩn từ máy mẫu rồi nạp cho từng máy còn lại. Hai lưu ý bắt buộc: thông số riêng của từng máy — điển hình là địa chỉ truyền thông P09-00 — phải đặt lại khác nhau sau khi nạp, nếu không các máy trùng địa chỉ sẽ tranh nhau trên đường truyền; và chỉ nạp bộ tham số cho đúng cùng dòng máy, cùng mức công suất tương thích. Đừng nhầm việc nạp tham số với cập nhật firmware — đó là hai thao tác khác nhau, phần firmware nằm ở bài cập nhật firmware biến tần.

Giám sát và xem lỗi trong VFDSoft

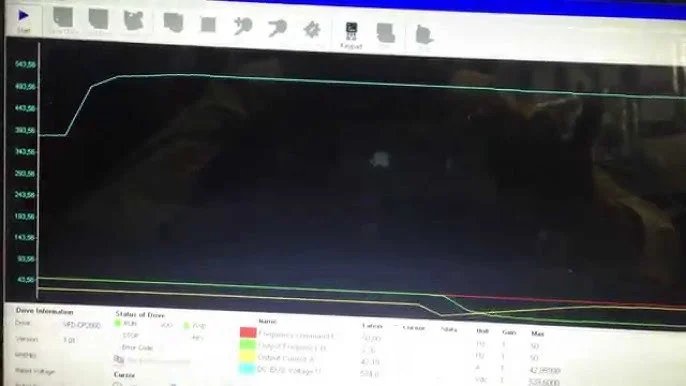

Khi đã kết nối, VFDSoft hiển thị trạng thái chạy theo thời gian thực: tần số đầu ra, dòng điện, điện áp DC bus, trạng thái chạy/dừng và mã lỗi hiện tại nếu máy đang báo lỗi. Màn hình giám sát này đủ cho nhu cầu kiểm tra nhanh tại hiện trường — ví dụ xác nhận dòng tải có vượt ngưỡng khi tăng tốc, hay đọc mã lỗi ngay cả khi panel của biến tần khó thao tác.

Ở mức sâu hơn — đọc lịch sử lỗi, phân tích xu hướng dữ kiện để tìm nguyên nhân gốc — anh em xem tiếp bài đọc và phân tích dữ liệu lỗi từ biến tần, bài đó phụ trách phần phân tích cho mọi hãng.

Lỗi thường gặp khi dùng VFDSoft

• Phần mềm không thấy cổng COM: gần như luôn do driver. Kiểm tra cáp đã cắm chưa, trong Device Manager có cổng COM nào xuất hiện khi cắm cáp không; nếu không, cài lại driver đúng hãng chip của cáp (FTDI/Prolific/CH340) hoặc driver IFD6500 nếu dùng bộ chuyển của Delta. Tránh dùng cổng USB hub trung gian khi cài lần đầu.
• Có cổng COM nhưng không tìm thấy biến tần: kiểm tra lần lượt địa chỉ trạm P09-00, tốc độ truyền P09-01 và giao thức P09-04 ở hai đầu đã khớp chưa; thử đảo hai dây A/B của RS485; chắc chắn biến tần đang được cấp nguồn điều khiển.
• Kết nối chập chờn, đọc tham số hay đứt: thường do dây truyền thông dài không chống nhiễu, chạy chung máng với cáp động lực, hoặc thiếu điện trở đầu cuối trên đường truyền dài — xử lý theo phần đấu nối ở bài RS485 đã dẫn ở trên.
• Nạp tham số thất bại: hay gặp khi máy đang chạy, hoặc bộ tham số thuộc dòng máy khác với model đã chọn trong phần mềm. Dừng máy, chọn lại đúng model, đọc bộ tham số hiện tại lên trước rồi mới nạp.
