Cài đặt biến tần Schneider bằng SoMove: tải phần mềm, kết nối và cài tham số Altivar

Cài đặt biến tần Schneider bằng máy tính được thực hiện qua phần mềm SoMove — nhưng khác với mọi hãng khác, cài SoMove xong chưa dùng được ngay: phải cài thêm gói DTM đúng dòng Altivar và bấm Update Catalog thì phần mềm mới "nhìn thấy" biến tần. Đây là điểm vấp của hầu hết anh em lần đầu dùng SoMove, và cũng là trục chính của bài này: tải SoMove và thư viện DTM chính thức ở đâu, kết nối bằng cáp nào cho đúng cổng, cài tham số từng bước cho ATV320, ATV600, ATV900 và cả các dòng đời cũ ATV312, ATV71, sao lưu và nhân bản cấu hình, đọc lỗi và dùng oscilloscope soi lỗi chập chờn. Cuối bài là mục phụ ngắn về EcoStruxure Machine Expert — tên gọi hiện nay của nền tảng SoMachine mà nhiều anh em vẫn quen miệng gọi.

SoMove là gì, dùng cho dòng Altivar nào

SoMove là phần mềm cấu hình thiết bị truyền động của Schneider Electric, xây dựng trên kiến trúc FDT/DTM. Hiểu đơn giản: SoMove chỉ là cái "khung" quản lý kết nối và project; muốn cấu hình dòng máy nào thì phải nạp thêm DTM — gói phần mềm chứa toàn bộ tham số, giao diện và logic của đúng dòng máy đó. Kiến trúc này khác hẳn Siemens, ABB hay INVT, nơi một bộ cài là làm việc được với mọi dòng máy của hãng. Bù lại, DTM của Altivar được dùng chung trong cả SoMove lẫn EcoStruxure Machine Expert, cài một lần dùng cho cả hai môi trường.

Trọng tâm thực tế tại xưởng HL Auto là ATV320, ATV600, ATV900 ở đời hiện hành, cộng ATV312 và ATV71 đời cũ — hai dòng cũ này vẫn còn chạy trong rất nhiều nhà máy và là khách quen của mảng sửa chữa. Cả năm dòng đều có DTM chính thức trên trang tải của hãng, không thiếu dòng nào. Anh em muốn xem vị trí của SoMove trong bức tranh chung thì có bài tổng quan các phần mềm lập trình biến tần phổ biến.

Tải SoMove và thư viện DTM chính thức

Thứ tự cài đặt đúng là: SoMove trước → DTM của dòng máy cần làm → mở SoMove bấm Update Catalog. Thiếu bước thứ ba là lỗi phổ biến nhất, biểu hiện là mở SoMove lên mà không thấy dòng máy của mình đâu. Toàn bộ nguồn tải đều nằm trên se.com: bộ cài SoMove ở document "SoMove_FDT", các gói DTM ở trang "SoMove downloads" (riêng DTM của ATV600, ATV900, gói Altivar gộp và Altistart có document riêng trên cùng hệ thống). Bản SoMove mới nhất tại thời điểm đăng bài là V2.13.1; hãng không công bố dung lượng bộ cài nên bài không ghi con số này — cứ tải trực tiếp từ se.com là đúng bản hiện hành.

Về chi phí, SoMove miễn phí hoàn toàn: không phí tải, không phí sử dụng, không activation code. Chỉ có một điều kiện cần biết: phần mềm phải được đăng ký trong vòng 21 ngày kể từ lần dùng đầu tiên — quá hạn mà chưa đăng ký, phần mềm sẽ ngừng chạy. Đăng ký miễn phí ngay trong phần mềm qua Registration Wizard. Yêu cầu máy tính theo tài liệu bản hiện hành: Windows 11 64-bit, cài sẵn .NET Framework 3.5 SP1 và 4.8; cấu hình khuyến nghị Core i3, RAM 4 GB, ổ trống 2 GB, màn hình 1920 × 1080. Máy còn chạy Windows 10 sẽ không cài được bản SoMove hiện hành — đây là điểm cần kiểm tra trước, rất nhiều anh em mang tâm lý "cài thử rồi tính" và mất thời gian ở đúng chỗ này.

Kết nối biến tần Altivar với máy tính

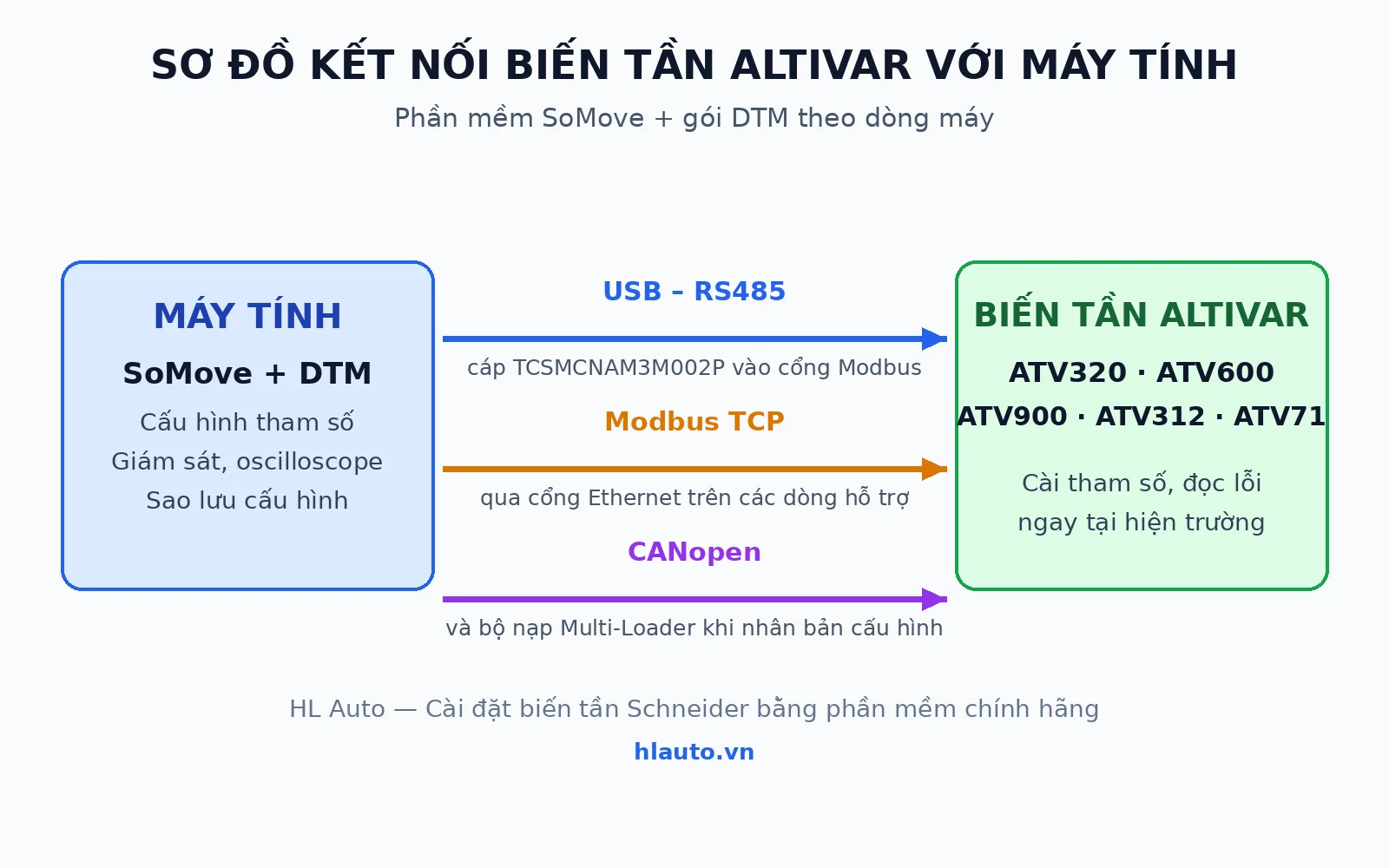

Đường kết nối mặc định của SoMove tới Altivar là cáp USB–RS485 chính hãng TCSMCNAM3M002P. Cáp cắm vào cổng Modbus HMI (cổng bàn phím) trên biến tần — hoặc cổng Modbus / Modbus-CANopen ở các máy có cổng này — và phía máy tính, cáp hiện thành một cổng COM trong Device Manager. Schneider ghi rất rõ trong tài liệu hỗ trợ: chỉ cáp của hãng mới được kiểm chứng, cáp USB–RS485 khác hãng có thể cắm vừa nhưng hãng không hỗ trợ xử lý sự cố phát sinh từ cáp đó. Tại xưởng HL Auto, cáp lạ là thứ đầu tiên bị loại khỏi diện nghi ngờ mỗi khi gặp ca kết nối chập chờn không rõ nguyên nhân.

Ngoài cáp nối tiếp, ATV600 và ATV900 kết nối được qua Modbus TCP bằng cổng Ethernet tích hợp hoặc card truyền thông — phù hợp khi biến tần đã nằm trong mạng của nhà máy. Đường CANopen và bộ nạp Multi-Loader dùng trong các tình huống riêng, Multi-Loader đặc biệt tiện khi cần nạp cấu hình cho máy chưa cấp nguồn. Thông số truyền thông Modbus mặc định của dòng ATV là 19200 baud, RTU 8 bit, 1 stop bit, even parity — cần khớp thông số này ở cả hai đầu khi kết nối nối tiếp, và nguyên tắc chung về đấu nối RS-485 được trình bày trong bài hướng dẫn kết nối biến tần với máy tính qua cổng RS485. Một lưu ý khi cài đặt: đừng cắm cáp USB vào máy tính trong lúc đang cài SoMove, và chạy bộ cài bằng quyền quản trị để driver truyền thông được cài đầy đủ.

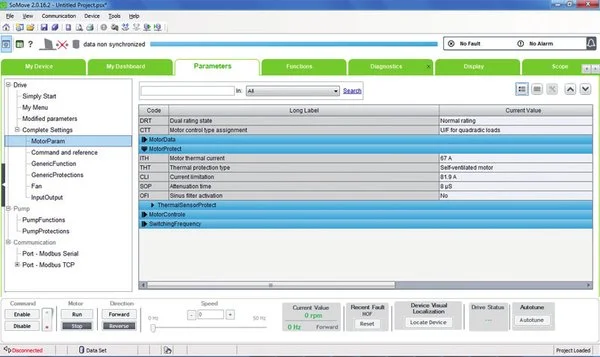

Cài tham số Altivar bằng SoMove từng bước

1. Tạo project. Hai cách: tạo project offline (Create a Project Off-line) để soạn cấu hình trước trên máy tính, hoặc kết nối thẳng tới biến tần và nạp cấu hình hiện có lên (Load from Device). Với máy khách mang tới sửa, luôn nạp cấu hình hiện có lên trước — đó là bản sao lưu gốc, đừng soạn mới đè lên khi chưa lưu lại bản cũ.
2. Chọn đúng DTM và đúng mã máy. Trong project, chọn DTM của dòng máy và khai đúng mã biến tần (model, công suất, điện áp). SoMove kiểm tra tính nhất quán của cấu hình ngay khi soạn offline — khai sai mã máy là lỗi bị chặn từ bước này.
3. Cài thông số động cơ và chạy autotuning. Khai công suất, điện áp, dòng, tốc độ, tần số định mức theo tem động cơ, sau đó chạy autotuning để biến tần tự đo các thông số điện của động cơ. Đây là nhóm cài đặt quyết định máy chạy có êm và có đúng mô-men hay không.
4. Gán nguồn lệnh và các chân I/O. Nguồn lệnh chạy (bàn phím, chân điều khiển, truyền thông), nguồn đặt tần số, chức năng các đầu vào số và analog, đầu ra rơ-le báo lỗi — gán theo đúng sơ đồ đấu dây thực tế của tủ.
5. Nạp xuống máy và chạy thử (Store to Device). Nạp cấu hình xuống biến tần, dùng control panel trong SoMove để chạy thử ngay trên màn hình máy tính, quan sát tần số, dòng và trạng thái trước khi cho chạy bằng lệnh ngoài.

Các cài đặt cơ bản nhất — nguồn lệnh chạy, đặt tần số bằng chiết áp, thông số động cơ, tăng giảm tốc — vẫn làm ngay trên bàn phím của Altivar được khi hiện trường không có máy tính; tra mã tham số theo đúng dòng máy trong trang tài liệu biến tần của HL Auto. Nhưng hễ cần rà soát toàn bộ cấu hình, chép cho nhiều máy hoặc lưu lại hồ sơ, SoMove là cách làm đúng — bàn phím không để lại được dấu vết gì sau khi cài xong.

Sao lưu, khôi phục và nhân bản cấu hình

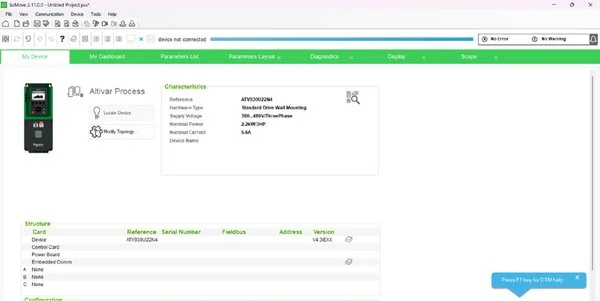

Project SoMove lưu thành file trên máy tính là bản sao lưu đầy đủ của cấu hình biến tần. Quy trình chuẩn tại xưởng: nhận máy → nạp cấu hình lên và lưu file theo mã máy, ngày tháng → mới bắt đầu sửa. Máy hỏng phải thay, mở file cũ nạp xuống máy mới là xong phần cấu hình. Điểm mạnh riêng của hệ Schneider nằm ở chức năng Edit Topology: một file cấu hình vẫn chuyển được sang biến tần khác công suất cùng dòng — phần mềm cho phép sửa lại đặc tính thiết bị (mã hàng, công suất, phiên bản firmware các board) rồi điều chỉnh những tham số bị ảnh hưởng, thay vì phải cài lại từ đầu. Với các nhà máy có nhiều máy giống nhau, bộ Multi-Loader nạp cấu hình trực tiếp giữa các biến tần mà không cần máy tính và không cần cấp nguồn cho máy đích.

Giám sát, đọc lỗi và oscilloscope trong SoMove

Kết nối online, SoMove cho theo dõi trực tiếp tần số, dòng điện, điện áp, tốc độ và trạng thái của biến tần trên một màn hình, kèm dữ liệu bảo trì (maintenance data) phục vụ việc đánh giá tình trạng máy. Phần đọc lỗi và lịch sử sự kiện đi theo cùng một nguyên tắc như mọi hãng: đọc dữ kiện tại thời điểm lỗi trước, khoanh vùng nguyên nhân rồi mới đo kiểm phần cứng — quy trình đầy đủ có trong bài cách đọc dữ liệu lỗi từ biến tần.

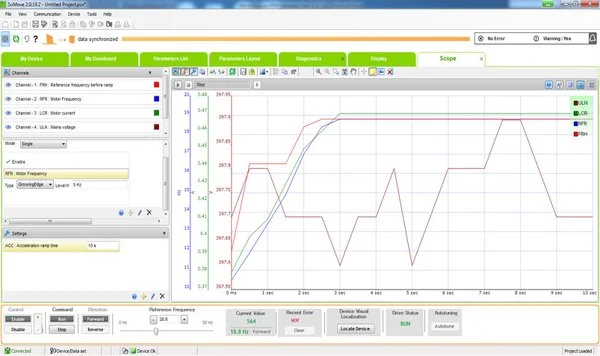

Chức năng đáng giá nhất cho các ca "lỗi thỉnh thoảng mới xuất hiện" là oscilloscope (Scope): ghi đồng thời 4 kênh tín hiệu theo thời gian thực — ví dụ tần số đặt, tần số động cơ, dòng động cơ, điện áp lưới — để bắt được khoảnh khắc bất thường mà nhìn bằng mắt thường không kịp. Đây là công cụ HL Auto dùng khi khách phản ánh máy chạy cả ngày chỉ vấp một hai lần: thay vì đoán, cứ để scope ghi lại và xem đúng đoạn sóng tại thời điểm sự cố.

Lỗi kết nối SoMove thường gặp và cách xử lý

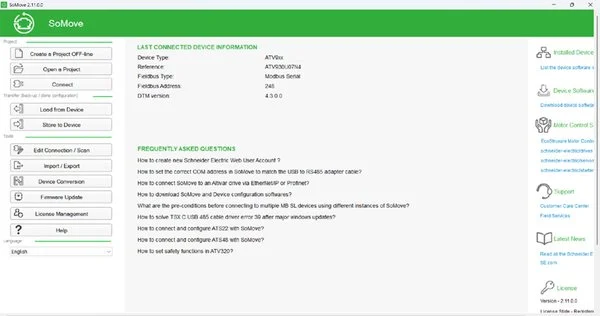

• Mở SoMove không thấy dòng máy của mình: chưa cài DTM của dòng đó, hoặc đã cài mà quên bấm Update Catalog. Kiểm tra danh sách DTM đã cài bằng liên kết "List the device software installed on this PC" ở góc màn hình chính SoMove.
• Máy tính không hiện cổng COM: cáp chưa được Windows nhận dạng — kiểm tra trong Device Manager; thử cáp chính hãng TCSMCNAM3M002P; cài lại SoMove bằng quyền quản trị và không cắm cáp trong lúc cài.
• Kết nối được nhưng tham số hiện sai, ghi xuống báo lỗi: DTM không khớp đời máy hoặc phiên bản firmware — tải lại gói DTM mới nhất từ trang SoMove downloads và Update Catalog.
• Sai thông số truyền thông: đối chiếu thông số Modbus ở hai đầu — mặc định của ATV là 19200 baud, RTU 8 bit, 1 stop bit, even parity; địa chỉ trạm phải trùng.
• Cắm cáp mà không có tín hiệu gì: kiểm tra lại cổng đã cắm — nhầm sang cổng Ethernet là lỗi kinh điển, xem lại cảnh báo ở mục kết nối.

EcoStruxure Machine Expert: mục phụ cho anh em quen tên SoMachine

Nhiều anh em vẫn tìm "somachine" — đó là tên cũ của nền tảng lập trình PLC Modicon của Schneider, nay đã đổi thành EcoStruxure Machine Expert (SoMachine dừng ở bản V4.3 SP2). Machine Expert dùng cho các PLC M241, M251, M262; riêng PLC M221 dùng bản Machine Expert Basic miễn phí. Bản Machine Expert đầy đủ cho dùng thử 42 ngày, sau đó chuyển sang bản Free giới hạn hoặc mua bản quyền qua tài khoản License Portal của hãng. Điểm liên quan trực tiếp tới bài này: DTM của Altivar dùng chung trong Machine Expert — trong một project PLC, biến tần được cấu hình ngay bằng chính gói DTM đã cài cho SoMove, không phải học thêm công cụ khác. Khi nào cần mở tới tầng PLC thì xem thêm bài tích hợp biến tần với hệ thống SCADA/PLC; còn thuần túy cài biến tần, SoMove là đủ và nhẹ hơn nhiều.

Câu hỏi thường gặp về SoMove

SoMove là một mắt xích trong bộ công cụ phần mềm mà thợ biến tần dùng hằng ngày — mỗi hãng một phần mềm riêng, cộng thêm các kỹ năng nền về kết nối, đọc dữ kiện lỗi và tích hợp hệ thống. Anh em xem bức tranh đầy đủ tại trang phần mềm sửa biến tần của HL Auto. Còn nếu biến tần Schneider của anh em đang báo lỗi, cần đọc dữ kiện chẩn đoán hoặc cài lại toàn bộ tham số sau sửa chữa, mang máy qua xưởng hoặc gửi từ xa — toàn bộ quá trình kiểm tra đều được ghi hình và báo rõ tình trạng trước khi sửa.
