Tài Liệu Biến Tần Siemens: Manual, Catalog, Mã Lỗi và Hướng Dẫn Cài Đặt

Tác giả Long Lê 17/06/2026 62 phút đọc

Tài liệu biến tần Siemens bao gồm Manual vận hành, Catalog lựa chọn sản phẩm, bảng mã lỗi F/A và hướng dẫn cài đặt cho các dòng SINAMICS V20, G120C, G120, G120P, G120X, S120 và dòng legacy MICROMASTER MM420/MM440 — là hệ biến tần phổ biến nhất tại các nhà máy công nghiệp miền Bắc Việt Nam.

Tài liệu gốc tải miễn phí tại support.industry.siemens.com. Bài viết này tổng hợp các tài liệu quan trọng nhất, giải thích cách đọc mã lỗi đúng cách, bảng thông số cài đặt thực chiến cho V20 và G120C — kèm phân tích từ góc kỹ thuật sửa chữa để anh em phân biệt được khi nào dùng tài liệu đủ, khi nào cần can thiệp phần cứng.

Mọi thắc mắc kỹ thuật hoặc khi biến tần Siemens không xử lý được bằng tài liệu: gọi 0948.956.835 hoặc nhắn Zalo, đội kỹ thuật HLAuto hỗ trợ ngay.

Mình làm nghề sửa biến tần từ năm 2010 — hồi đó còn đi làm thuê cho một công ty tích hợp hệ thống ở Hà Nội, hàng tuần lăn lộn tại các nhà máy từ Bắc Ninh đến Hải Dương. Cái đầu tiên mình học được không phải kỹ thuật, mà là đọc tài liệu đúng cách. Biến tần Siemens rất hay ở điểm này: Siemens soạn tài liệu cực kỳ kỹ, có đủ từ operating instruction đến parameter manual đến function manual riêng cho từng chức năng — nhưng nếu không biết mình đang cần file nào, anh em sẽ mất hàng tiếng mò trong đống PDF mà vẫn không ra đáp án.

Bài viết này mình viết theo kiểu mình muốn đọc hồi còn là kỹ thuật viên mới vào nghề: biết model nào dùng tài liệu nào, thông số nào quan trọng nhất, mã lỗi nào là phần mềm xử lý được và mã nào là phần cứng hỏng rồi. Kèm theo một case study thật từ KCN Yên Phong để anh em thấy sự khác biệt giữa đọc tài liệu đúng và đọc mà không hiểu ngữ cảnh.

1. Tổng quan các dòng biến tần Siemens SINAMICS

Siemens có 2 thế hệ biến tần đang phổ biến ở Việt Nam. Thế hệ mới là dòng SINAMICS (bắt đầu bằng 6SL3...); thế hệ cũ là MICROMASTER (6SE6...) — đã ngừng sản xuất nhưng vẫn đang vận hành trong hàng ngàn nhà máy. Nắm rõ model đang dùng là bước đầu tiên trước khi tra tài liệu.

SINAMICS V20

0.12 – 15 kW

Phổ thông Compact

Dòng cơ bản nhất, thiết kế đơn giản, dễ cài đặt qua macro. Phù hợp bơm, quạt, băng tải nhỏ, không yêu cầu fieldbus phức tạp.

Hay gặp tại VN: Nhà máy nước, hệ thống HVAC, máy đóng gói nhỏ.

SINAMICS G120C

0.55 – 18.5 kW

Compact OEM

Phiên bản compact của G120, tích hợp CU+PM trong một vỏ. Có tính năng an toàn STO, hỗ trợ Profinet/Profibus. Phổ biến trong máy đóng gói, băng tải OEM.

SINAMICS G120

0.37 – 250 kW

Modular Công nghiệp

Kiến trúc tách biệt CU (Control Unit) + PM (Power Module). Linh hoạt nhất trong chuỗi G: có thể thay CU mà không tắt nguồn PM. Dễ chẩn đoán khi sửa chữa.

SINAMICS S120

Multi-axis, Servo

Cao cấp Multi-axis

Dòng motion control, điều khiển multi-axis servo. Phức tạp nhất trong gia đình SINAMICS, cần phần mềm STARTER/Startdrive để commissioning.

MM420 / MM440

Legacy – đã ngừng SX

Legacy

MICROMASTER thế hệ 4. Vẫn còn rất nhiều trong các nhà máy SX trước 2015. Tài liệu vẫn có online. MM440 hỗ trợ vector control, phức tạp hơn MM420.

SINAMICS G120X / G120P

2.2 – 630 kW

Pump/Fan

G120X cho ứng dụng bơm/quạt lớn. G120P cho HVAC. Ít gặp ở VN hơn nhưng ngày càng phổ biến trong các dự án hạ tầng lớn.

Dòng	Công suất	Kiến trúc	Fieldbus	Phổ biến tại VN	Độ khó sửa
V20	0.12–15 kW	Compact, all-in-one	RS485 Modbus	★★★ Rất cao	Trung bình
G120C	0.55–18.5 kW	Compact, all-in-one	Profinet, Profibus, Modbus	★★★ Rất cao	Trung bình–Cao
G120	0.37–250 kW	Modular (CU + PM)	Profinet, Profibus, EtherNet/IP	★★ Cao	Trung bình (phần cứng dễ tách)
S120	Multi-axis	Drive line-up	Profinet, PROFIDRIVE	★ Trung bình	Rất cao
MM420/MM440	0.12–200 kW	Compact (legacy)	USS, Profibus (MM440)	★★ Legacy	Trung bình

2. Tài liệu chính hãng: tải ở đâu và cần file nào

Siemens không phát hành manual tiếng Việt chính thức. Toàn bộ tài liệu kỹ thuật gốc đều bằng tiếng Anh hoặc tiếng Đức. Địa chỉ tải chính thức là support.industry.siemens.com — miễn phí, không cần tài khoản với phần lớn tài liệu.

Cách tìm nhanh nhất: Đọc nhãn nameplate trên thân biến tần → lấy chuỗi 6SL3... hoặc 6SE6... → Google: "6SL3210-5BB17-5UV1 operating instructions" → kết quả đầu tiên hầu như luôn là trang Siemens Industry Online Support.

Các loại tài liệu cần biết

Tên tài liệu	Nội dung	Dùng khi nào
Operating Instructions (OPI)	Hướng dẫn lắp đặt, đấu dây, cài đặt nhanh, mã lỗi F/A	Dùng hàng ngày — đây là tài liệu cần download trước tiên
Parameter Manual	Toàn bộ bảng thông số (P-code): mô tả, giá trị min/max, factory default	Khi cần cài đặt thông số nâng cao hoặc debug
Function Manual	Giải thích chi tiết từng chức năng: PID, vector control, safety, fieldbus	Khi tích hợp hệ thống phức tạp
Catalog	Lựa chọn model, kích thước, phụ kiện, ordering data	Khi mua mới hoặc thay thế thiết bị
Getting Started	Hướng dẫn commissioning nhanh từng bước có hình ảnh	Khi lắp đặt biến tần lần đầu hoặc sau khi thay thế

Lưu ý về bản dịch tiếng Việt: Các bản dịch do cộng đồng hoặc nhà phân phối biên soạn thường dựa trên firmware cũ — một số thông số và mã lỗi có thể khác ở firmware hiện tại. Khi cài đặt thực tế, luôn kiểm chứng lại với bản tiếng Anh chính hãng tương ứng đúng version firmware của máy bạn đang xử lý.

Tải tài liệu biến tần Siemens theo từng dòng sản phẩm

HLAuto tổng hợp và lưu trữ tài liệu kỹ thuật các dòng biến tần Siemens phổ biến nhất tại thị trường Việt Nam. Tất cả file PDF miễn phí, không cần đăng ký tài khoản. Anh em click ↓ để tải về Google Drive.

Dòng biến tần	Link tải tài liệu (PDF / ZIP – miễn phí)
Siemens SINAMICS V20 0.12–15 kW \| Compact	↓ Mã lỗi biến tần Siemens V20 PDF ↓ User Manual biến tần Siemens V20 PDF ↓ Sơ đồ đấu dây biến tần Siemens V20 PDF ↓ Thông số cài đặt biến tần Siemens V20 PDF
Siemens SINAMICS G120 0.37–250 kW \| Modular CU+PM	↓ User Manual biến tần Siemens G120 PDF
Siemens SINAMICS G120C 0.55–18.5 kW \| Compact + Safety	↓ Mã lỗi biến tần Siemens G120C PDF ↓ User Manual biến tần Siemens G120C PDF ↓ Sơ đồ đấu dây biến tần Siemens G120C PDF ↓ Thông số cài đặt biến tần Siemens G120C PDF
Siemens SINAMICS G120P 1.1–90 kW \| HVAC chuyên dụng	↓ User Manual biến tần Siemens G120P PDF
Siemens SINAMICS G120X 2.2–630 kW \| Bơm/Quạt công nghiệp	↓ User Manual biến tần Siemens G120X PDF
Siemens G220	↓ User Manual biến tần Siemens G220 PDF
Siemens MICROMASTER MM420 0.12–11 kW \| Legacy – V/f	↓ Mã lỗi biến tần Siemens MM420 PDF ↓ User Manual biến tần Siemens MM420 PDF ↓ Sơ đồ đấu dây biến tần Siemens MM420 PDF ↓ Thông số cài đặt biến tần Siemens MM420 PDF
Siemens MICROMASTER MM430 0.12–200 kW \| Legacy – Vector	↓ Mã lỗi biến tần Siemens MM430 PDF ↓ User Manual biến tần Siemens MM430 PDF ↓ Sơ đồ đấu dây biến tần Siemens MM430 PDF ↓ Thông số cài đặt biến tần Siemens MM430 PDF
Siemens MICROMASTER MM440 7.5–90 kW \| Legacy – Bơm/Quạt	↓ Mã lỗi biến tần Siemens MM440 PDF ↓ User Manual biến tần Siemens MM440 PDF ↓ Sơ đồ đấu dây biến tần Siemens MM440 PDF ↓ Thông số cài đặt biến tần Siemens MM440 PDF
Siemens SINAMICS S120 Multi-axis \| Servo Motion Control	↓ User Manual biến tần Siemens S120 PDF
Siemens SINAMICS S220	↓ User Manual biến tần Siemens S220 PDF
Siemens Sinamics DCM	↓ User Manual biến tần Siemens DCM PDF

* Tất cả tài liệu lưu trên Google Drive của HLAuto. Anh em gặp link chưa cập nhật hoặc cần tài liệu dòng khác — nhắn Zalo 0948.956.835, mình gửi ngay.

3. Phần mềm công cụ: STARTER, Startdrive, TIA Portal

Đây là mảng mà đối thủ SERP hầu như không đề cập — nhưng lại cực kỳ quan trọng trong thực tế nhà máy. Biến tần Siemens không chỉ cấu hình bằng BOP-2 trên máy; đối với G120C, G120, S120 thì phần mềm máy tính là công cụ chẩn đoán và commissioning chính yếu. Anh em cần nắm rõ dùng phần mềm nào cho từng dòng.

STARTER

Commissioning Tool – Thế hệ cũ

Miễn phí

Công cụ chính hãng cho SINAMICS G120, G120C, S120 thế hệ cũ. Giao diện dạng wizard — dẫn tay từng bước commissioning. Vẫn dùng được với firmware hiện tại nhưng Siemens đang dần thay bằng Startdrive.

Dùng cho: G120, G120C, S120, MM420/MM440 (qua cổng USS/Profibus)

Tải: support.industry.siemens.com → "STARTER Download"

Startdrive

Add-on cho TIA Portal – Thế hệ mới

Khuyến nghị

Plugin tích hợp trong TIA Portal V14 trở lên. Commissioning và diagnostics SINAMICS trực tiếp trong môi trường TIA. Phù hợp hệ thống tích hợp PLC S7-1200/1500 + G120C — không cần chuyển qua lại giữa 2 phần mềm.

Dùng cho: G120C, G120, S120 (firmware mới)

Lưu ý: Cần cài TIA Portal trước; Startdrive cài thêm như add-on

TIA Portal

Môi trường lập trình Siemens

Bản quyền

Nền tảng lập trình PLC S7 và commissioning biến tần khi dùng Startdrive. Trong sửa chữa G120C gặp lỗi F0060, đây là công cụ để kiểm tra và tải lại cấu hình Profinet — không thể làm bằng BOP-2.

Trial 21 ngày: Đủ để debug hầu hết các ca sự cố fieldbus

Scout / Scout TIA

Dành riêng cho S120

Bản quyền

Commissioning tool chuyên dụng cho hệ thống multi-axis S120. Cực kỳ phức tạp, không cần nếu chỉ làm với V20/G120C. Nhắc đến để anh em biết khi gặp S120 trong nhà máy.

Dùng cho: S120 servo system

Lời khuyên thực chiến: Nếu nhà máy dùng hỗn hợp PLC S7 + biến tần G120C, hãy cài sẵn TIA Portal + Startdrive trên laptop kỹ thuật. Khi G120C báo lỗi Profinet hay safety, Startdrive cho phép đọc fault buffer, xem trạng thái real-time và chỉnh cấu hình ngay tại hiện trường — trong khi chỉ dùng BOP-2 thì gần như mù quáng với các lỗi tầng protocol này.

4. Hướng dẫn cài đặt biến tần Siemens V20

V20 là dòng mình gặp nhiều nhất trong các ca sửa chữa tại nhà máy vừa và nhỏ. Ưu điểm lớn nhất của V20 so với G120C là hệ thống Macro kết nối — thay vì phải cài từng thông số một, anh em chọn đúng Macro tương ứng với sơ đồ điều khiển là biến tần tự cấu hình phần lớn các thông số terminal. Đây là điểm V20 khác hoàn toàn với MM420/MM440 cũ.

Hệ thống Macro kết nối V20 — chọn đúng ngay từ đầu

V20 có 6 Macro phổ biến (Cn001–Cn010). Cài sai Macro → DI/AI map sai → công tắc bên ngoài không có tác dụng. Đây là lỗi phổ biến nhất mà kỹ thuật viên mới gặp khi lắp V20 lần đầu.

Cn001

Chạy/dừng bằng BOP

Điều khiển hoàn toàn qua bàn phím BOP-2. Không dùng terminal board. Phù hợp test hoặc chạy thử sau sửa chữa.

Cn002

2 dây + biến trở (phổ biến nhất)

DI1=Chạy/dừng, DI2=Đảo chiều. AI1=setpoint 0–10V từ biến trở. Đây là Macro dùng nhiều nhất cho bơm, quạt, băng tải đơn giản.

Cn003

3 dây (nhấn giữ)

DI1=Chạy (nhấn giữ), DI2=Dừng (nhả ra), DI3=Đảo chiều. Phù hợp tủ điện có nút nhấn kiểu 3-wire control.

Cn004

Tần số cố định (preset)

DI1=Chạy, DI2/DI3=chọn tần số cố định (FF1/FF2 qua P1001/P1002). Không cần biến trở. Dùng cho băng tải cố định tốc độ.

Cn005

Modbus RTU (RS485)

Nhận lệnh và setpoint hoàn toàn từ PLC/SCADA qua Modbus RTU. Terminal chỉ dùng làm ngõ ra status. Phù hợp hệ thống có PLC điều khiển.

Cn010

PID với feedback analog

Vòng điều khiển PID nội tích: AI1=setpoint, AI2=feedback cảm biến áp/lưu lượng. Dùng cho bơm áp lực hoặc hệ thống cần ổn định tham số.

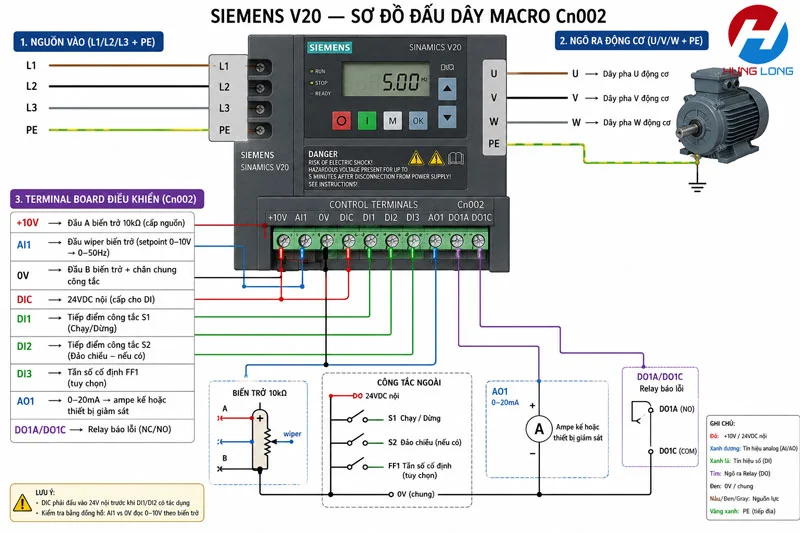

Sơ đồ đấu dây V20 — Macro Cn002 (phổ biến nhất)

Sơ đồ đấu dây biến tần siemens V20 chạy Marco cn002

Các thông số cơ bản cần cài đặt trước khi chạy

P-code	Tên thông số	Giá trị thường dùng	Ghi chú thực chiến
P0010	Commissioning mode	1 (Quick Setup)	Đặt P0010=1 trước khi nhập thông số động cơ
P0100	IEC/NEMA standard	0 (IEC – 50Hz)	VN dùng IEC, không đổi
P0304	Rated motor voltage	220/380V (theo nameplate động cơ)	Đọc đúng kiểu đấu Y hay Δ
P0305	Rated motor current (A)	Theo nameplate động cơ	Cài sai → bảo vệ quá tải không chính xác
P0307	Rated motor power (kW)	Theo nameplate động cơ
P0308	Cos φ động cơ	Theo nameplate (thường 0.75–0.88)
P0310	Rated motor frequency (Hz)	50	VN dùng 50 Hz
P0311	Rated motor speed (RPM)	Theo nameplate động cơ
P0700	Nguồn lệnh điều khiển	1 (BOP), 2 (Terminal)	P0700=2 khi dùng công tắc ngoài DI1/DI2
P1000	Nguồn setpoint tần số	1 (MOP), 2 (AI – biến trở), 3 (Cố định BOP)	P1000=2 khi dùng biến trở 0–10V vào AI1
P1120	Thời gian tăng tốc (s)	10–30s (tuỳ tải)	Tải quán tính lớn → cần P1120 dài hơn để tránh F0001
P1121	Thời gian giảm tốc (s)	10–30s (tuỳ tải)	Tải quán tính lớn + không có điện trở hãm → tăng P1121 để tránh F0002 (OV)
P1082	Tần số max (Hz)	50	Giữ 50Hz trừ khi cần chạy vượt tần số định mức
P0970	Factory reset	1 (reset toàn bộ)	Cần P0010=30 trước. Reset mất hết cấu hình — backup trước

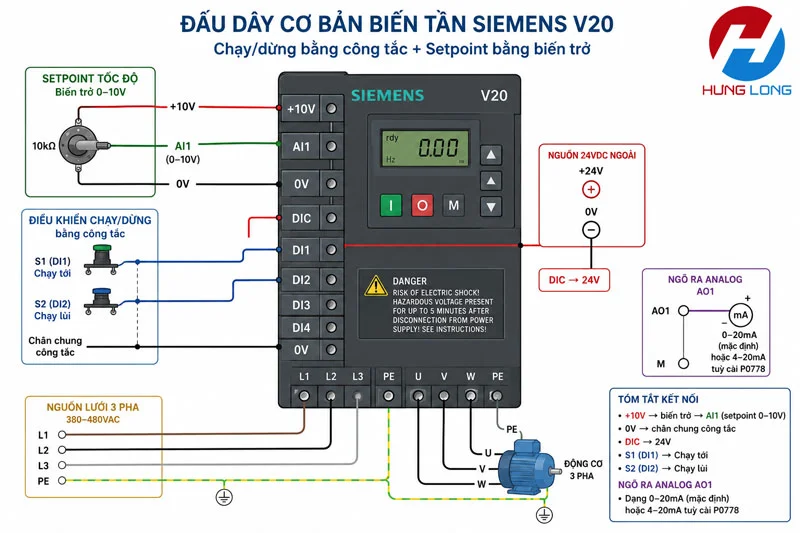

Sơ đồ đấu dây cơ bản V20 (Control Terminal)

Sơ đồ đấu dây điều khiển cơ bản cho biến tần Siemens V20

Đấu dây cơ bản V20 — chạy/dừng bằng công tắc + setpoint bằng biến trở:
+10V → biến trở → AI1 (setpoint 0–10V) | 0V → chân chung công tắc | DIC → 24V | S1 (DI1) → Chạy tới | S2 (DI2) → Chạy lùi
Ngõ ra analog AO1: dạng 0–20mA (mặc định) hoặc 4–20mA tuỳ cài P0778.

Trình tự commissioning V20 nhanh nhất: P0010=1 → Chọn Macro (P0015) → Nhập thông số động cơ P0304–P0311 → P0010=0 (kết thúc setup) → Test chạy thủ công qua BOP. Nếu động cơ chạy ngược chiều → đổi 2 dây pha U và V tại ngõ ra, không đổi thứ tự pha ngõ vào.

5. Hướng dẫn cài đặt biến tần Siemens G120C

G120C phức tạp hơn V20 một bậc — nhất là phần an toàn tích hợp và cấu hình fieldbus. Trước khi cài đặt, anh em cần xác định đúng biến thể Control Unit (CU) vì mỗi CU có tính năng fieldbus khác nhau. Nhìn nhãn phía trên vỏ G120C: CU240E-2, CU240E-2 PN hay CU240E-2 DP?

Phân biệt các biến thể Control Unit G120C

Model CU	Fieldbus	Safety	Ghi chú
CU240E-2	USS + Modbus RTU (RS485)	STO (qua terminal)	Phổ biến nhất tại VN. Phù hợp hệ thống dùng PLC Modbus
CU240E-2 PN	PROFINET IRT/RT	STO, SS1, SBC (PROFIsafe)	Dùng trong hệ S7 + Profinet. Ca F0060 thường gặp với loại này
CU240E-2 DP	PROFIBUS DP	STO, SS1, SBC	Hệ thống cũ hơn, đang dần thay bằng PN
CU240B-2	Không có fieldbus	STO cơ bản	Phiên bản entry-level, điều khiển hoàn toàn qua terminal

Thông số cài đặt quan trọng G120C

P-code	Tên thông số	Ghi chú thực chiến
p0015	Macro drive unit (kiểu ứng dụng)	Chọn macro phù hợp ứng dụng: 1=Standard, 12=PID. Đây là bước quan trọng nhất trước khi cài thông số khác
p0304 – p0311	Motor nameplate data	Tương tự V20, nhập đúng theo nameplate động cơ
p1900	Motor data identification	p1900=2: Auto-tuning tĩnh (động cơ không quay, đo điện trở dây quấn). Nên chạy sau khi nhập thông số động cơ để tối ưu điều khiển
p0700	Nguồn lệnh (CDS)	p0700=2: Terminal board. p0700=6: Fieldbus (Profinet/Profibus)
p1000	Nguồn setpoint	p1000=2: AI (0–10V). p1000=6: Fieldbus setpoint
p9601	Safety Integrated enable	Nếu không dùng STO/SBC, kiểm tra p9601 đang ở chế độ nào để tránh F-code an toàn gây nhầm lẫn

G120C và lỗi an toàn (Safety F-codes): G120C có tính năng Safety Integrated tích hợp. Nếu nhà máy không dùng chức năng STO/SBC/SS1 nhưng biến tần báo lỗi F-code bắt đầu bằng F30xxx hoặc F01xxx liên quan safety — rất có thể do cấu hình safety bị sai hoặc kết nối EP (Enable Pulses) không đúng. Đây là điểm mà nhiều kỹ thuật viên tra tài liệu thông thường không tìm được — phải xem thêm Safety Function Manual riêng.

Trình tự commissioning G120C bằng Startdrive

Commissioning G120C đúng nhất là qua Startdrive trong TIA Portal. Trình tự chuẩn gồm: tạo project → thêm drive vào project → chọn đúng firmware version → chạy wizard "Basic commissioning" nhập thông số motor → chạy "Motor identification" (p1900=2) → cấu hình I/O và fieldbus → download → test chạy offline rồi online.

Nếu chỉ có BOP-2 (không có laptop): vào menu Settings → Drive trên BOP-2, trình tự tương đương nhưng chậm hơn và không xem được đồ thị real-time — đủ để commissioning cơ bản nhưng không đủ để debug lỗi safety hay Profinet.

6. Tài liệu dòng legacy MM420 / MM440

MM420 và MM440 (MICROMASTER 4xx) đã ngừng sản xuất từ khoảng 2016–2018 nhưng vẫn đang vận hành trong hàng ngàn nhà máy tại Việt Nam — đặc biệt trong các nhà máy dệt may, chế biến gỗ, nhựa được xây dựng trước 2015. Đây là dòng mình gặp nhiều nhất trong các ca sửa chữa tại KCN Đồng Văn (Hà Nam), KCN Tiên Sơn (Bắc Ninh) và các cụm công nghiệp ngoại thành Hà Nội.

Tài liệu biến tần gốc vẫn còn đầy đủ tại Siemens Industry Online Support. Linh kiện (IGBT, tụ, board nguồn) vẫn tìm được qua kênh thứ cấp hoặc tháo từ máy hỏng.

Điểm khác biệt MM420 vs MM440

Tiêu chí	MM420	MM440
Công suất	0.12–11 kW (1/3 pha)	0.12–200 kW (3 pha)
Phương pháp điều khiển	V/f cơ bản	V/f + Vector control (flux current control)
Fieldbus	USS qua RS485	USS + Profibus DP (cần CB Communications Board)
DI/DO	3 DI, 1 DO relay	6 DI, 3 DO relay, 2 AI, 2 AO
Bảo vệ	OC, OV, UV, OT cơ bản	Bảo vệ đầy đủ + hỗ trợ PTC/NTC motor
Gặp nhiều tại VN	Máy đơn lẻ, máy bơm nhỏ	Băng tải, máy dệt, máy nghiền, quạt công nghiệp

Thông số quan trọng MM440 — hay cần trong sửa chữa

P-code	Tên thông số	Ghi chú thực chiến
P0010	Commissioning filter	P0010=30 + P0970=1 để factory reset. Khác V20 ở chỗ P0010 MM440 có thêm giá trị 30 (factory default)
P1300	Control mode	0=V/f linear, 1=V/f quadratic (bơm/quạt), 2=V/f programmable, 20=Vector không encoder. Cài sai → mô-men không đủ hoặc motor rung
P0700	Nguồn lệnh	1=BOP, 2=Terminal (DIN1–DIN6), 5=USS RS485, 6=CB (Profibus). Nhớ cài đúng khi sửa xong, nhiều ca quên set lại P0700 sau khi test BOP
P2010	USS baudrate	Phải khớp với PLC: 4=2400, 6=9600, 8=19200, 9=38400 baud. Lỗi truyền thông F0070 thường do P2010 không khớp
P2011	USS address	0–30. Mỗi biến tần trên bus phải có địa chỉ khác nhau. Đây là lỗi kinh điển khi thay biến tần mới không set lại địa chỉ
P0640	Motor overload factor (%)	150% là default. Nếu motor hay bị F0011 (overtemp) dù tải không quá lớn → kiểm tra P0640 và thông số nhiệt P0626–P0628

Lưu ý với MM440 dùng vector control (P1300=20): Sau khi thay board điều khiển hoặc reset factory, P1300 về lại 0 (V/f). Nếu nhà máy đang dùng vector mode cho băng tải hoặc máy nâng hạ — nhớ set lại P1300=20 và chạy lại Motor Identification (P1910=1) sau khi sửa. Bỏ qua bước này, máy chạy được nhưng mô-men sẽ không ổn định.

7. Bảng mã lỗi biến tần Siemens – phân tích từ thực chiến

Biến tần Siemens SINAMICS hiển thị mã lỗi theo 2 loại: F (Fault) — lỗi dừng máy, phải reset; A (Alarm) — cảnh báo, máy vẫn chạy nhưng cần xử lý. Bảng dưới đây tổng hợp các mã gặp nhiều nhất trong thực tế sửa chữa tại miền Bắc.

Mã lỗi	Tên lỗi	Dòng áp dụng	Nguyên nhân phần mềm	Nguyên nhân phần cứng	Xử lý tại chỗ	Loại
F0001	Overcurrent	V20, G120C, G120, MM420/440	P1120 quá ngắn, thông số động cơ sai, tải đột ngột	IGBT suy giảm, cuộn dây động cơ chạm	Tăng P1120, kiểm tra tải. Đo dòng thực tế	SW/HW
F0002	Overvoltage DC link	V20, G120C, G120, MM440	P1121 quá ngắn (hãm quá nhanh), điện lưới dao động	Tụ DC bus hỏng, điện trở hãm đứt	Tăng P1121, kiểm tra điện lưới. Đo điện áp DC bus	SW/HW
F0003	Undervoltage DC link	Tất cả dòng	Điện lưới mất pha hoặc điện áp thấp hơn ngưỡng	Board nguồn suy giảm, tụ lọc phình	Kiểm tra điện áp vào 3 pha, đo điện áp DC bus	HW
F0004	Drive overtemperature	Tất cả dòng	Quá tải kéo dài, nhiệt độ môi trường cao	Quạt tản nhiệt hỏng, radiator bẩn, cảm biến nhiệt hỏng	Kiểm tra quạt quay không, vệ sinh cánh tản nhiệt	HW
F0011	Motor overtemperature	Tất cả dòng	P0626/P0627/P0628 cài sai, đặc tính nhiệt không đúng	PTC/NTC motor hỏng hoặc dây kết nối hở	Kiểm tra PTC motor, xem lại thông số nhiệt P035x	SW/HW
F0021	Ground fault	G120C, G120, S120	Không có (lỗi này luôn là phần cứng)	Dây pha chạm vỏ động cơ hoặc cáp, cuộn dây motor hỏng	Đo cách điện cáp và động cơ, kiểm tra tiếp địa	HW
F0030	I2T motor overload	Tất cả dòng	P0610/P0640 cài sai, thời gian tăng tốc ngắn	Động cơ bị quá tải cơ học kéo dài	Kiểm tra tải cơ học, xem lại thông số bảo vệ I²t	SW/HW
F0060	Communication failure	G120C (Profinet), G120	PLC mất kết nối, cấu hình Profinet sai	Cáp RJ45 hỏng, switch mạng lỗi	Kiểm tra cáp, ping từ PLC, kiểm tra cấu hình IP	SW/HW
F0070	CB communication error	MM420, MM440	Cấu hình USS/Profibus sai, baudrate không khớp	CB card lỏng hoặc hỏng	Kiểm tra cấu hình truyền thông P2010–P2012	SW/HW
A0501	Current limit reached	G120C, G120	Tải gần đến giới hạn dòng cho phép	—	Theo dõi xu hướng. Nếu xuất hiện thường xuyên → kiểm tra tải	Alarm
F30001	Power unit: Overcurrent	G120C, G120	—	IGBT hỏng, short mạch ngõ ra	Đo điện trở IGBT, kiểm tra ngõ ra không chạm	HW
F30015	Phase failure motor side	G120C, G120	Không có	Cáp ngõ ra đứt, contactor ngõ ra hỏng tiếp điểm	Đo điện áp ngõ ra 3 pha khi đang chạy, kiểm tra cáp	HW

Tip từ thực chiến: Biến tần Siemens lưu lịch sử 8 lỗi gần nhất với timestamp (G120C: menu Diagnostics → Fault History qua BOP-2). Đọc lịch sử lỗi thường cho thông tin chẩn đoán chính xác hơn nhiều so với chỉ đọc mã lỗi hiện tại — vì đôi khi lỗi gốc đã tự reset và mã hiển thị là lỗi phụ xuất hiện sau.

8. Phân biệt lỗi cấu hình và lỗi phần cứng

Đây là kỹ năng quan trọng nhất khi cầm tài liệu trên tay. Rất nhiều anh em thay linh kiện trong khi lỗi hoàn toàn giải quyết được bằng thông số — và ngược lại, mất thời gian debug cấu hình trong khi IGBT đã hỏng.

✓ Lỗi cấu hình — xử lý được bằng tài liệu

Lỗi xuất hiện ngay sau khi thay đổi thông số
Reset được bằng P0970=1 và không tái phát
F0001 chỉ xuất hiện khi khởi động nhanh → tăng P1120 hết
F0002 khi hãm gấp → tăng P1121 hết
F0060 sau khi đổi IP hoặc cấu hình Profinet
Thông số motor nhập sai → auto-tuning lại là xong

✕ Lỗi phần cứng — cần thợ chuyên sâu

Lỗi xuất hiện liên tục dù đã xử lý đúng quy trình tài liệu
Reset được nhưng tái phát sau vài phút đến vài giờ
Màn hình không hiển thị hoặc hiển thị lạ dù nguồn đúng
Điện áp ngõ ra 3 pha không đối xứng khi đang chạy
Mùi khét, dấu hiệu cháy tụ hoặc IGBT
F30001 (Power unit overcurrent) — hầu như luôn là IGBT
F0021 (Ground fault) sau khi đã kiểm tra cáp và motor ổn

9. Case study: G120C lỗi F60 tại KCN Yên Phong

Case study thực tế – HLAuto

Biến tần Siemens G120C báo F0060 liên tục dù đã kiểm tra mạng Profinet

Thiết bị

Siemens G120C – CU240E-2 PN + PM240-2, 5.5 kW

Địa điểm

KCN Yên Phong, Bắc Ninh

Ngành

Sản xuất linh kiện điện tử

Mã lỗi

F0060 – Profinet communication failure

Triệu chứng: Dây chuyền lắp ráp SMT báo G120C lỗi F0060 sau khi nhà máy nâng cấp hệ thống mạng nội bộ. Kỹ thuật viên nhà máy đã kiểm tra cáp RJ45, thay switch mạng, ping thành công từ PLC S7-1200 đến biến tần — nhưng F0060 vẫn tái phát sau khoảng 2–5 phút chạy.

Chẩn đoán: Khi mình đến hiện trường, quan sát thêm lịch sử lỗi trong G120C: F0060 xuất hiện cùng lúc với A0503 (drive disabled via control word). Kiểm tra cấu hình Profinet trên TIA Portal — phát hiện nhà máy đã thay đổi subnet mask sau khi nâng cấp hạ tầng mạng, khiến CU240E-2 và S7-1200 vẫn ping được nhau (cùng switch) nhưng broadcast domain không nhất quán → Profinet telegram bị timeout ở tầng protocol.

Xử lý: Cập nhật lại cấu hình IP và subnet mask trong project TIA Portal, download lại config sang G120C. Đồng thời tăng Profinet watchdog timeout từ 100ms lên 200ms để có biên an toàn khi mạng tải cao.

Kết quả: F0060 biến mất hoàn toàn. Dây chuyền phục hồi trong 3 giờ. Chi phí: không phát sinh phần cứng — lỗi hoàn toàn là cấu hình, không cần thay linh kiện.

→ Case này minh họa rõ: F0060 trên G120C không phải lúc nào cũng do cáp hay phần cứng mạng — phải trace đến tầng protocol mới tìm được nguyên nhân gốc.

10. Bảo trì và phòng ngừa lỗi biến tần Siemens

Một phần lớn các ca sửa chữa biến tần Siemens mình nhận về là do thiếu bảo trì định kỳ — không phải do biến tần kém chất lượng. Siemens khuyến nghị lịch bảo trì rõ ràng trong Operating Instructions của từng dòng; vấn đề là nhà máy thường không thực hiện đúng chu kỳ. Dưới đây là những hạng mục quan trọng nhất theo kinh nghiệm thực chiến:

Hạng mục	Chu kỳ	Nội dung kiểm tra	Dấu hiệu cần can thiệp ngay
Vệ sinh cánh tản nhiệt & quạt làm mát	3 tháng / lần	Thổi bụi cánh nhôm, kiểm tra quạt quay tự do và không rung	Quạt rung bất thường, nhiệt độ biến tần A0504/F0004 thường xuyên
Kiểm tra tụ điện bus DC	12 tháng / lần	Đo điện dung (với thiết bị chuyên dụng) hoặc quan sát tụ phồng/rò	Tụ phồng, vết rỉ điện giải, F0003 xuất hiện không rõ nguyên nhân
Kiểm tra kết nối cáp động lực và điều khiển	6 tháng / lần	Xiết lại bulông cực, kiểm tra dây không bị mòn vỏ cách điện	Vỏ cáp nứt, tiếp điểm lỏng (đo điện trở tiếp xúc), A0503 không rõ nguyên nhân
Kiểm tra điện trở hãm (nếu có)	6 tháng / lần	Đo điện trở, kiểm tra dây kết nối, quan sát vết cháy	F0002 (OV) xuất hiện khi hãm — điện trở đứt không tản được năng lượng
Kiểm tra tiếp địa	12 tháng / lần	Đo điện trở tiếp địa <4Ω, kiểm tra cáp PE không đứt hoặc ăn mòn	F0021 (Ground fault) tái phát sau khi đã kiểm tra motor và cáp ngõ ra
Backup thông số cấu hình	Sau mỗi lần thay đổi	Upload toàn bộ thông số lên BOP-2 hoặc file Startdrive/STARTER	Không có backup → sau sự cố board phải cài lại từ đầu, mất ngày
Kiểm tra lịch sử lỗi (Fault History)	Hàng tháng	Đọc fault buffer qua BOP-2 ngay cả khi máy không báo lỗi hiện tại	Alarm A xuất hiện lặp lại → sắp chuyển thành Fault F nếu không xử lý

Tụ điện bus DC — linh kiện có tuổi thọ hữu hạn nhất: Siemens khuyến nghị thay tụ bus DC sau 5–8 năm vận hành liên tục hoặc sớm hơn nếu môi trường nóng ẩm. Trong thực tế, mình thấy nhiều tụ biến tần Siemens tại nhà máy dệt KCN Tiên Sơn và KCN Quang Minh đã chạy 10–12 năm không thay — tụ phồng to, điện dung giảm còn 40–60%, F0003 xuất hiện ngẫu nhiên. Thay tụ định kỳ rẻ hơn nhiều so với phải thay cả module IGBT bị hỏng do điện áp DC bus không ổn định.

11. Khi nào tài liệu không đủ — khi nào cần thợ chuyên sâu

Tài liệu Siemens rất đầy đủ và mình luôn khuyến khích anh em đọc kỹ trước khi làm bất cứ điều gì. Nhưng có những tình huống mà dù đọc đúng tài liệu, thực hiện đúng quy trình — vẫn không giải quyết được. Đó là lúc cần thiết bị đo chuyên dụng và kinh nghiệm phần cứng.

✓ Tự xử lý được với tài liệu

Lỗi F reset được và không tái phát
F0001 hết sau khi tăng P1120 (ramp-up)
F0002 hết sau khi tăng P1121 (ramp-down)
F0060 do cấu hình IP/Profinet sai
Thông số motor nhập sai → cài lại và auto-tune
F070 do sai baudrate USS → chỉnh P2010
Máy không chạy do Macro chọn sai → chọn lại Macro

✕ Cần kỹ thuật viên chuyên sâu

Lỗi F không reset được hoặc tái phát <30 phút
F30001 (IGBT overcurrent) — gần như luôn là phần cứng
Màn hình BOP không hiển thị dù nguồn đúng
Điện áp ngõ ra 3 pha không đối xứng khi đo
Mùi khét, vết cháy nhìn thấy được trên board
Tụ bus DC phồng to hoặc rò điện giải
F0021 tái phát sau khi kiểm tra cáp và motor bình thường

Tại HLAuto, quy trình sửa biến tần Siemens gồm 7 bước chuẩn: tiếp nhận → kiểm tra sơ bộ → chẩn đoán chi tiết bằng thiết bị chuyên dụng (oscilloscope, bộ tải giả lập, thiết bị đo IGBT) → báo giá trước khi sửa → sửa chữa đúng kỹ thuật → test tải thực tế → bàn giao kèm bảo hành 3–6 tháng. Thời gian thông thường 1–3 ngày làm việc, ca phức tạp (S120, lỗi board điều khiển) 5–7 ngày. Phục vụ Hà Nội và 28 tỉnh thành miền Bắc — nhận máy gửi qua xe tải hoặc cử kỹ thuật viên đến tận nơi theo yêu cầu.

Quy trình tra cứu và sử dụng tài liệu biến tần Siemens hiệu quả

1
Xác định chính xác model biến tần
Đọc nhãn nameplate trên thân biến tần: tìm chuỗi 6SL3... (SINAMICS) hoặc 6SE6... (MICROMASTER). Model code này là từ khóa tìm tài liệu chính xác nhất — không tra theo tên thương mại mà tra theo part number.
2
Truy cập cổng tài liệu chính hãng
Vào support.industry.siemens.com → mục Documentation. Nhập model code. Ưu tiên tải Operating Instructions (hướng dẫn vận hành) trước — đây là tài liệu cần thiết nhất cho 90% tình huống thực tế.
3
Tra mã lỗi đúng cách
Mã F = lỗi dừng máy cần reset. Mã A = cảnh báo. Tra trong phần Faults and Alarms của Operating Instructions — không phải Parameter Manual. Đọc cả cột "Remedy" (cách khắc phục) không chỉ cột "Cause".
4
Đọc lịch sử lỗi trên biến tần
Dùng BOP-2: vào Diagnostics → Fault History. Biến tần Siemens lưu 8 lỗi gần nhất với timestamp. Lịch sử lỗi thường quan trọng hơn mã lỗi hiện tại vì nó cho thấy chuỗi sự kiện dẫn đến sự cố.
5
Phân biệt lỗi cấu hình và lỗi phần cứng
Lỗi cấu hình: xuất hiện sau khi thay đổi thông số, reset được bằng P0970=1 và không tái phát. Lỗi phần cứng: xuất hiện liên tục dù đã xử lý đúng quy trình tài liệu, tái phát sau vài phút → cần thiết bị đo chuyên dụng và kỹ năng phần cứng.

Câu hỏi thường gặp về tài liệu biến tần Siemens

Tài liệu biến tần Siemens tiếng Việt tải ở đâu?

Siemens không phát hành manual tiếng Việt chính thức. Tài liệu gốc bằng tiếng Anh/Đức tải miễn phí tại support.industry.siemens.com. Các bản dịch tiếng Việt do cộng đồng hoặc nhà phân phối biên soạn — nên kiểm tra lại với bản gốc khi cài đặt thực tế, đặc biệt với thông số kỹ thuật và mã lỗi.

Biến tần Siemens V20 và G120C khác nhau chỗ nào?

V20 là dòng cơ bản, compact, phù hợp ứng dụng đơn giản: bơm, quạt, băng tải nhỏ (0.12–15 kW). G120C là dòng modular cao cấp hơn, hỗ trợ an toàn tích hợp (STO/SBC), fieldbus Profinet/Profibus, và ứng dụng OEM phức tạp (0.55–18.5 kW). G120C đắt hơn nhưng dễ mở rộng và tích hợp hệ thống hơn.

Mã lỗi F0001 biến tần Siemens là lỗi gì?

F0001 là lỗi quá dòng (Overcurrent). Nguyên nhân thường gặp: tải đột ngột quá lớn, thời gian tăng tốc (ramp-up) cài quá ngắn (P1120), động cơ bị kẹt cơ học, hoặc IGBT module bắt đầu suy giảm. Kiểm tra P1120 và đo dòng thực tế trước khi kết luận phần cứng hỏng — nhiều trường hợp chỉ cần tăng thời gian ramp-up là hết.

Reset biến tần Siemens V20 về mặc định nhà máy như thế nào?

Cài P0010 = 30 rồi P0970 = 1, biến tần sẽ tự reset và khởi động lại. Toàn bộ cấu hình cài đặt sẽ mất. Nên backup thông số bằng BOP-2 (chức năng Upload) hoặc phần mềm STARTER/Startdrive trước khi reset.

Biến tần Siemens MM420/MM440 đã ngừng sản xuất — tài liệu tìm ở đâu?

Siemens vẫn duy trì tài liệu đầy đủ cho dòng MICROMASTER 4xx tại support.industry.siemens.com — tìm theo tên "MICROMASTER 420" hoặc "MICROMASTER 440". Đây là dòng legacy nhưng rất phổ biến trong các nhà máy Việt Nam xây dựng trước 2015, linh kiện thay thế vẫn còn trên thị trường hoặc tháo từ máy hỏng.

Khi nào thì tài liệu không đủ và cần gửi biến tần Siemens đi sửa?

Cần gửi sửa khi: lỗi F không tắt sau khi đã xử lý đúng nguyên nhân; màn hình không hiển thị dù nguồn đúng; điện áp ra 3 pha không đối xứng; mùi khét hoặc dấu hiệu cháy board; F30001 tái phát sau khi đã kiểm tra mạch ngoài. Đây là dấu hiệu phần cứng hỏng cần thiết bị chẩn đoán chuyên dụng.

Chi phí sửa biến tần Siemens tại HLAuto là bao nhiêu?

Tùy dòng và mức độ lỗi: từ 500.000 VNĐ (lỗi board nguồn nhẹ) đến 8.000.000 VNĐ (thay module IGBT công suất lớn). HLAuto báo giá trước khi sửa — không phát sinh chi phí ẩn. Bảo hành 3–6 tháng sau sửa chữa. Phục vụ Hà Nội và 28 tỉnh miền Bắc. Gọi 0948.956.835 để được tư vấn miễn phí.

Biến tần Siemens G120 và G120C khác gì nhau khi sửa chữa?

G120 kiến trúc modular tách biệt CU (Control Unit) + PM (Power Module), có thể thay CU mà không tắt nguồn PM — tiện lợi khi bảo trì và dễ chẩn đoán hơn vì tách được 2 phần. G120C là phiên bản compact tích hợp CU+PM trong một vỏ — nhỏ gọn hơn nhưng khi hỏng phải xác định rõ phần nào trước khi can thiệp. Trong sửa chữa, G120 thường dễ làm việc hơn.

Chu kỳ bảo trì biến tần Siemens là bao lâu một lần?

Theo khuyến nghị của Siemens và kinh nghiệm thực tế: vệ sinh cánh tản nhiệt và quạt 3 tháng/lần; kiểm tra kết nối cáp 6 tháng/lần; kiểm tra điện trở hãm 6 tháng/lần; kiểm tra tụ bus DC và backup thông số 12 tháng/lần. Tụ bus DC nên thay sau 5–7 năm vận hành liên tục — đây là linh kiện có tuổi thọ hữu hạn nhất trong biến tần.

Phần mềm nào dùng để commissioning biến tần Siemens G120C?

Có 2 lựa chọn: STARTER (miễn phí, tải tại support.industry.siemens.com) cho G120C thế hệ cũ và tất cả SINAMICS; hoặc Startdrive (add-on trong TIA Portal V14+) cho G120C firmware mới — tiện hơn nếu hệ thống đã dùng PLC S7. Nếu chỉ có BOP-2, vẫn commissioning được nhưng không debug được lỗi safety hay Profinet ở tầng protocol.

Biến tần Siemens của anh em đang báo lỗi và tài liệu chưa giải quyết được?

Gọi hoặc nhắn Zalo ngay — kỹ thuật HLAuto hỗ trợ chẩn đoán từ xa và nhận máy sửa toàn miền Bắc. 15+ năm thực chiến, cam kết báo giá trước, bảo hành rõ ràng.

📞 Gọi 0948.956.835 💬 Nhắn Zalo ngay Dịch vụ sửa biến tần Siemens

5.0

1 Đánh giá

Tác giả Long Lê Giám Đốc

Theo dõi:

Bài viết được viết bởi Lê Long - CEO & Founder HLAuto, với hơn 10 năm kinh nghiệm thực chiến trong lĩnh vực sửa chữa biến tần và tự động hóa công nghiệp.

Bài viết trước
