Tài Liệu Biến Tần Hitachi: Manual Từng Dòng, Bảng Mã Lỗi và Hướng Dẫn Chẩn Đoán Từ Kỹ Sư Thực Chiến

Biến tần Hitachi có mặt ở Việt Nam từ những năm 2000, và đến hôm nay – hơn 20 năm sau – mình vẫn tiếp nhận sửa chữa con SJ700 mỗi tuần. Dây chuyền dệt tại Hưng Yên, bơm tại KCN Quang Minh, băng tải tại khu công nghiệp Đồng Văn – Hitachi đã ăn sâu vào rất nhiều nhà máy miền Bắc.

Vấn đề mình hay gặp: anh em kỹ thuật cầm manual dày 400 trang, không biết tra tham số nào. Hoặc màn hình báo mã lỗi E05, tra manual thấy "overload", rồi chỉnh tăng ngưỡng bảo vệ lên và cho chạy tiếp – mà không biết rằng đôi khi E05 là dấu hiệu tụ DC bus đang hấp hối, không phải lỗi cài đặt. Mình viết bài này để giải quyết đúng điều đó.

Các Dòng Biến Tần Hitachi Phổ Biến tại Việt Nam

Trước khi tìm tài liệu biến tần Hitachi, anh em cần xác định đúng dòng máy đang dùng. Hitachi có khá nhiều series, mỗi series có manual riêng – dùng sai manual là tra tham số sai.

Dòng SJ Series – Phổ biến nhất trong các nhà máy cũ

Dòng L Series – Trung cấp, hay gặp trong nhà máy thực phẩm

Dòng WJ Series – Thế hệ mới, firmware phức tạp hơn

WJ200 và WJ200N là dòng compact thế hệ mới của Hitachi, thiết kế cho các ứng dụng đặc thù với tính năng lập trình nội bộ EzSQ và hỗ trợ truyền thông Modbus RTU, Profibus (tùy option card). Dòng này có manual dày hơn SJ200 đáng kể, và có thêm Communication Manual riêng – anh em cần cả hai file khi cài kết nối PLC.

Dòng NE-S1 – Compact, phổ biến trong máy CNC nhỏ và máy gỗ

NE-S1 (hay còn gọi là NES-1) là dòng biến tần nhỏ gọn, tích hợp bộ lọc EMC, thường gặp trong máy CNC gỗ, máy mài, thiết bị nhỏ trong xưởng cơ khí. Không có bản tiếng Việt chính thức – dùng bản tiếng Anh của Hitachi IES.

Dòng X200 – Tiêu chuẩn châu Âu

X200 tích hợp bộ lọc EMC theo chuẩn EN61800-3, thiết kế cho thị trường châu Âu nhưng xuất hiện ở một số nhà máy FDI tại Việt Nam. Manual X200 có phần chứng chỉ CE khá dài – anh em chỉ cần phần tham số từ chương 4 trở đi.

Tài Liệu Biến Tần Hitachi – Tìm Ở Đâu và Dùng Loại Nào?

Nguồn tài liệu chính thức từ Hitachi

Tài liệu biến tần Hitachi gốc đến từ Hitachi Industrial Equipment Systems (Hitachi IES). Hitachi IES đã sáp nhập vào Hitachi Industrial Products – một số đường link cũ từ domain hitachi-ies.co.jp có thể không còn hoạt động. Nguồn tìm kiếm đáng tin cậy nhất hiện tại:

• Hitachi Industrial Products: hitachi-ip.co.jp/en
• Hitachi Global (inverter products): globalproducts.hitachi-ia.com
• Liên hệ đại lý chính thức Hitachi tại Việt Nam để xin file PDF khi không tìm được online

Mỗi dòng biến tần Hitachi thường có các loại tài liệu sau:

• Instruction Manual – Toàn bộ thông số, lắp đặt, đấu dây, cài đặt. Bản đầy đủ nhất.
• Quick Reference Guide – Tóm tắt tham số cơ bản, dùng khi cần tra nhanh ngoài hiện trường.
• Parameter List – Bảng tất cả tham số theo nhóm, kèm giá trị mặc định và phạm vi.
• Communication Manual – Hướng dẫn Modbus RTU/TCP, riêng cho WJ200 và SJ700.

Bảng tổng hợp tài liệu biến tần Hitachi từng dòng

Các Tham Số Quan Trọng Nhất Cần Nắm Trong Tài Liệu Biến Tần Hitachi

Manual biến tần Hitachi có hàng trăm tham số. Nhưng trong thực tế vận hành và sửa chữa biến tần Hitachi hàng ngày, mình chỉ thực sự hay đụng đến khoảng 25–30 tham số. Phần dưới đây chắt lọc những tham số đó – không thay thế manual nhưng giúp anh em tra đúng chỗ ngay khi cần.

Nhóm tham số vận hành cơ bản (tra đầu tiên khi nhận máy)

Nhóm tham số bảo vệ motor (tra khi có lỗi quá tải)

Nhóm tham số kết nối PLC qua Modbus RTU (SJ700, WJ200)

Khi tích hợp biến tần Hitachi vào hệ thống PLC, anh em cần tra nhóm tham số truyền thông trong Communication Manual (file riêng). Các tham số cơ bản nhất:

Nhóm tham số Motor Autotuning (H001–H006) – tra khi thay motor

Khi thay motor hoặc chạy chế độ vector control sensorless, cần thực hiện autotuning để biến tần nhận đúng đặc tính motor. Quy trình tra trong manual phần Motor Constants:

• H001 : Chế độ autotuning (01 = tuning khi motor dừng; 02 = tuning khi motor chạy – kiểm tra tải trước khi dùng 02)
• H002 : Loại motor (00 = motor Hitachi chuẩn; 01 = motor khác hãng)
• H003 : Công suất motor (kW) – nhập theo nameplate
• H004 : Số cực motor – nhập theo nameplate
• H005 : Dòng định mức motor (A)
• H006 : Tốc độ định mức motor (vòng/phút)

Bảng Mã Lỗi Biến Tần Hitachi – Nguyên Nhân Thực Tế Từ Thợ Sửa

Tài liệu biến tần Hitachi liệt kê mã lỗi và mô tả chung, nhưng không nói nguyên nhân phần cứng cụ thể đằng sau. Đây là bảng tổng hợp từ kinh nghiệm thực chiến sửa biến tần Hitachi tại HLAuto – kèm bước xử lý đầu tiên khi gặp từng mã lỗi.

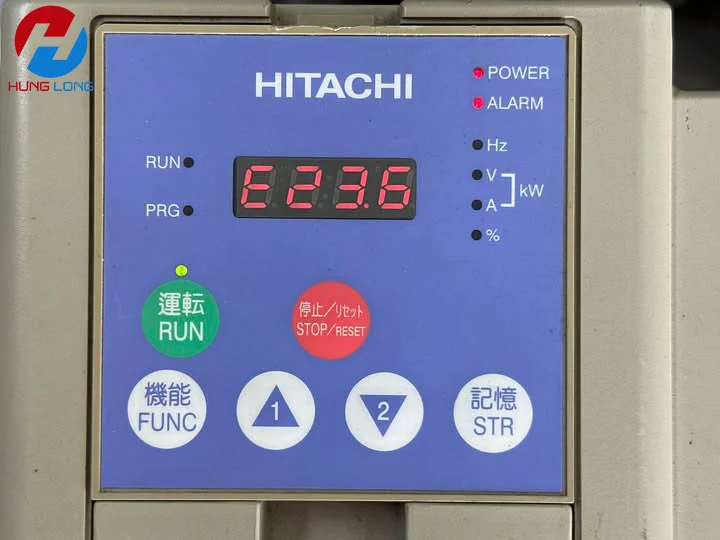

Case Study Thực Chiến – Khi Tài Liệu Biến Tần Hitachi Chưa Đủ Để Sửa

Đây là điểm khác biệt mình muốn chia sẻ với anh em: tài liệu biến tần Hitachi của hãng rất tốt để hiểu cách hoạt động và cài đặt tham số, nhưng không đủ để chẩn đoán hư hỏng phần cứng trong nhiều ca thực tế. Hai case dưới đây là ví dụ điển hình.

Hướng Dẫn Quy Trình Tự Chẩn Đoán Biến Tần Hitachi Theo Tài Liệu

Khi biến tần Hitachi có sự cố, anh em nên thực hiện theo quy trình 7 bước dưới đây trước khi quyết định gửi đi sửa chữa. Làm đúng quy trình giúp tiết kiệm thời gian và tránh chẩn đoán sai.

1. Ghi nhận mã lỗi trên màn hình
   Chụp ảnh màn hình trước khi tắt nguồn. Nếu biến tần trip và tự reset, tra lịch sử lỗi tại tham số d090 (SJ700) hoặc d081 (WJ200) – lưu được 6 lỗi gần nhất.
2. Tra mã lỗi trong bảng và tài liệu biến tần Hitachi
   Đối chiếu với bảng mã lỗi ở trên. Nếu cần thêm chi tiết, tra manual dòng tương ứng phần "Troubleshooting" hoặc "Fault Codes".
3. Đo điện áp DC bus (chân P+/P− hoặc ký hiệu P/N)
   Điện áp chuẩn: 540–600 VDC (nguồn 3 pha 380V). Nếu dưới 450V hoặc rơi mạnh dưới tải → nghi ngờ tụ DC yếu, cầu diode hỏng.
4. Đo điện áp nguồn cấp nội bộ board điều khiển
   Thường có các mức: +5V (VCC vi xử lý), +15V/−15V (nguồn kích IGBT), +24V (I/O). Mất bất kỳ mức nào → board điều khiển hoặc module nguồn hỏng.
5. Đo IGBT bằng đồng hồ vạn năng – chế độ kiểm tra diode
   Ngắt toàn bộ đầu vào/ra trước khi đo. Đo thuận/nghịch từng IGBT (6 con trong biến tần 3 pha). IGBT hỏng sẽ hiển thị ngắn mạch cả hai chiều hoặc hở mạch hoàn toàn. Xem sơ đồ đo trong phần Maintenance của manual.
6. Kiểm tra quạt tản nhiệt và vệ sinh bụi heatsink
   Dùng bàn chải mềm và khí nén thổi sạch bụi. Kiểm tra quạt quay đủ tốc độ và không có tiếng kêu. Quạt chết là nguyên nhân phổ biến gây E10 và làm hỏng IGBT theo về lâu dài.
7. Không xác định được nguyên nhân → liên hệ HLAuto
   Mô tả đầy đủ: model biến tần (ghi trên nhãn), mã lỗi, triệu chứng, những gì đã kiểm tra. Càng nhiều thông tin, mình chẩn đoán càng nhanh và chính xác.

FAQ – Câu Hỏi Thường Gặp Về Tài Liệu và Sửa Chữa Biến Tần Hitachi

Tài liệu biến tần Hitachi là công cụ không thể thiếu với bất kỳ kỹ thuật viên hay kỹ sư tự động hóa nào đang làm việc với dòng thiết bị này. Hiểu đúng tham số, biết đọc mã lỗi và có quy trình chẩn đoán bài bản sẽ giúp anh em xử lý được phần lớn sự cố nhẹ ngay tại hiện trường. Khi gặp ca nặng hơn – hỏng IGBT, board điều khiển, mạch nguồn – đừng ngại liên hệ HLAuto để được hỗ trợ chuyên sâu về tài liệu biến tần Hitachi. Chúc anh em luôn giữ cho dây chuyền vận hành ổn định.
