Tài liệu biến tần INVT: Tổng hợp hướng dẫn cài đặt, catalog và phần mềm

Chào anh em kỹ sư, thợ điện và các bác chủ xưởng đang vận hành máy móc! Nếu anh em đang dùng biến tần INVT cho dây chuyền sản xuất, hệ thống HVAC, bơm, quạt hay thang máy, thì việc có bộ tài liệu biến tần INVT đầy đủ – và biết cách đọc đúng phần cần dùng – là điều bên em thấy anh em kỹ thuật viên hay bỏ qua nhất, dẫn đến cài sai thông số hoặc mất thời gian tra mò khi máy báo lỗi.

I. Giới thiệu chung về biến tần INVT

INVT (Shenzhen INVT Electric Co., Ltd) là thương hiệu tự động hóa Trung Quốc đã có mặt tại Việt Nam từ lâu, được ưa chuộng nhờ giá thành hợp lý, dải sản phẩm đa dạng và dễ sử dụng. Tại các nhà máy, xưởng sản xuất ở miền Bắc, anh em sẽ dễ dàng bắt gặp các dòng GD10, GD20, GD200A, GD350, GD300, CHV100, CHF100… đang chạy băng tải, bơm nước, quạt gió, máy nén khí, máy ép, máy cán.

II. Cấu trúc một bộ tài liệu INVT chuẩn

Trước khi tải hàng loạt file về máy, anh em nên hiểu một cuốn manual INVT thường tổ chức theo trình tự nào – việc này giúp tra cứu nhanh hơn rất nhiều so với việc lật từng trang tìm mò. Một bộ manual tiêu chuẩn của INVT (áp dụng cho hầu hết các dòng GD) thường gồm:

• Safety Precautions (Cảnh báo an toàn): luôn nằm ở đầu tài liệu – cấp điện áp, thời gian chờ xả tụ sau khi ngắt điện, khoảng cách lắp đặt tối thiểu. Anh em mới vào nghề hay bỏ qua phần này nhưng đây là phần bắt buộc đọc trước khi đấu điện.
• Product Overview (Tổng quan sản phẩm): giải thích ý nghĩa mã hàng in trên tem, kích thước lắp đặt, thông số định mức theo từng công suất.
• Sơ đồ đấu nối và bố trí terminal: mạch lực, mạch điều khiển, các chân analog/digital I/O.
• Bảng tham số (Parameter List): liệt kê toàn bộ nhóm P0x–P9x kèm dải giá trị, mặc định nhà sản xuất.
• Bảng mã lỗi (Fault Code): nguyên nhân và hướng xử lý cho từng mã.
• Phụ lục: truyền thông Modbus, chức năng PID, kết nối card mở rộng (nếu có).

Giải mã ký hiệu model trên tem nhãn

Lấy ví dụ mã GD200A-5R5G-4: GD200A là tên dòng, 5R5 là công suất 5.5kW, G là ứng dụng tải nặng (constant torque), 4 là điện áp 3 pha 380V. Nắm được quy tắc này, anh em chỉ cần nhìn tem là biết ngay cần tìm tài liệu công suất nào mà không phải mở catalog dò từng dòng.

Bẫy thường gặp: dùng nhầm tài liệu giữa các dòng hoặc version

Nhiều tài liệu INVT có ghi chú nhỏ ở chân trang kiểu "chức năng này chỉ áp dụng cho phiên bản phần mềm V1.03 trở lên" hoặc "chỉ dành cho model GD200A". Nếu anh em áp hướng dẫn của dòng GD20 cho GD200A, dù tên mục thông số (ví dụ P00) trông giống hệt nhau, dải giá trị và mặc định vẫn có thể khác.

III. Các loại tài liệu biến tần INVT cần có

Khi làm việc với biến tần, có trong tay tài liệu chính hãng là yếu tố then chốt giúp anh em tiết kiệm thời gian, tránh đoán mò thông số hoặc xử lý sai cách.

1. Tài liệu hướng dẫn sử dụng (User Manual)

Đây là loại tài liệu cần ưu tiên hàng đầu. Trong file này thường có sơ đồ đấu nối chi tiết, hướng dẫn cài đặt thông số cơ bản (tần số, tốc độ, khởi động mềm, dừng), mã lỗi và cách xử lý, cùng các thông số nâng cao như PID, truyền thông, lập trình logic đơn giản.

2. Tài liệu kỹ thuật chi tiết (Datasheet / Catalog)

Catalog mang tính tổng quan kỹ thuật, phù hợp cho kỹ sư tư vấn chọn model, thợ sửa chữa biến tần cần biết kích thước/dòng định mức/sơ đồ chân, hoặc chủ xưởng cần so sánh khi nâng cấp thiết bị. Trong catalog thường có đặc tính kỹ thuật từng model, biểu đồ mô-men và dòng tải, sơ đồ kích thước, khối lượng, phụ kiện kèm theo.

Một mục anh em hay bỏ sót khi đọc catalog là phần card mở rộng – các dòng GD200A, GD350, CHV100 hỗ trợ gắn thêm:

• Card truyền thông (Profibus, Profinet, CANopen...) – khi cần tích hợp với PLC/SCADA qua giao thức ngoài Modbus RTU mặc định
• Card encoder – khi ứng dụng cần điều khiển vector vòng kín (closed-loop) hoặc đồng bộ tốc độ nhiều trục
• Card I/O mở rộng – khi cần thêm ngõ vào/ra analog hoặc digital cho ứng dụng phức tạp

Biết trước dòng nào hỗ trợ card gì giúp anh em tư vấn đúng ngay từ khâu chọn model, thay vì phát hiện thiếu tính năng sau khi đã lắp đặt.

3. Phần mềm lập trình và giám sát biến tần INVT

Một số dòng INVT cao cấp (GD200A, GD350, CHV100) hỗ trợ kết nối máy tính để nạp chương trình nhanh, giám sát thông số thời gian thực, sao lưu – phục hồi thông số, và lưu log lỗi phục vụ phân tích kỹ thuật.

💻 Các phần mềm phổ biến: INVT DriveView, INVT Studio, GD Tools (dành cho GD20, GD200A), CHV Tools (dành cho dòng thang máy). Anh em chỉ cần xác định đúng dòng biến tần và hệ điều hành máy tính (Win 7/10/11) là dùng ngon.

4. Bảng mã lỗi biến tần INVT

Biến tần báo lỗi E00, F04, Er09… mà không biết tra ở đâu là tình huống rất quen thuộc. Bảng mã lỗi biến tần INVT có thể lên đến hàng trăm mã, mỗi mã tương ứng một nguyên nhân khác nhau.

📌 Trong bộ tài liệu HLAuto.vn cung cấp, anh em sẽ có file PDF bảng mã lỗi đầy đủ, bản HTML dễ tra cứu trên điện thoại, và link chuyển sang bài chi tiết giải thích các lỗi phổ biến, phân loại theo nguyên nhân.

IV. Tổng hợp các dòng biến tần INVT & link tài liệu

Anh em chỉ cần xác định đúng model in trên nhãn biến tần để tìm tài liệu phù hợp trong bảng dưới. Nhãn ngôn ngữ VN / EN giúp anh em biết trước tài liệu là bản tiếng Việt hay tiếng Anh trước khi tải.

📌 Bên em sẽ cung cấp link tải tài liệu PDF trực tiếp từ Google Drive hoặc link chính hãng nếu có. Anh em cũng có thể yêu cầu tài liệu đặc thù theo ứng dụng riêng, như lập trình PID, truyền thông Modbus, đồng bộ nhiều biến tần – gửi qua Zalo kỹ thuật là bên em hỗ trợ tìm.

V. Hướng dẫn tải và sử dụng tài liệu hiệu quả

Có tài liệu rồi nhưng dùng sao cho "đúng bệnh, đúng thuốc"? Dưới đây là kinh nghiệm thực tế bên em tổng hợp từ kỹ sư – thợ sửa chữa biến tần INVT lâu năm:

1. Cách xác định đúng model để tìm tài liệu

Quan sát nhãn trên biến tần, thường có dạng INVT GD20-0R7G-S2 hoặc GD200A-2R2G-4. Trong đó GD20/GD200A là tên dòng, 0R7/2R2 là công suất (0.75kW/2.2kW), S2/4 là điện áp (1 pha 220V/3 pha 380V). Khi tìm tài liệu, chỉ cần nhớ tên dòng và điện áp là đủ.

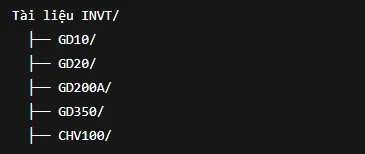

2. Nên tải và lưu tài liệu theo thư mục

Anh em kỹ sư, thợ nên có một thư mục riêng trong USB hoặc laptop, chia theo từng dòng máy. Trong mỗi thư mục, để sẵn: User Manual, Catalog, Software, sơ đồ đấu dây, bảng mã lỗi. Cách này giúp tra nhanh khi đang ở công trình, không mất thời gian lục tung.

3. Khi nào nên in tài liệu ra giấy?

Với bảng mã lỗi và sơ đồ đấu dây, anh em nên in ra giấy A4, ép plastic mang theo khi đi công trình. Manual chi tiết (100–150 trang) nên để bản mềm, chỉ in phần cần thiết. Nhiều anh em thợ chia sẻ: chỉ cần 5 tờ giấy in đúng phần quan trọng là cứu được cả máy.

VI. Tài liệu chuyên sâu khác về biến tần INVT

HLAuto.vn không chỉ chia sẻ tài liệu cơ bản, mà còn có tài liệu nâng cao giúp anh em hiểu sâu – làm giỏi hơn.

1. Lập trình PID trên biến tần INVT

Ứng dụng cho bơm nước, quạt áp suất, hệ thống giữ nhiệt. Có hướng dẫn chi tiết cấu hình PID trên dòng GD20 và GD200A, gồm sơ đồ, thông số cần cài và ví dụ thực tế.

2. Kết nối truyền thông Modbus RTU

Hướng dẫn thiết lập địa chỉ, tốc độ baud, cổng RS-485. Có mẫu sơ đồ đấu nối và phần mềm test Modbus, phù hợp khi kết nối với PLC Siemens, Delta, HMI.

3. Sử dụng phần mềm DriveView và Studio để nạp thông số

Hướng dẫn nạp – sao lưu – khôi phục thông số, tạo bản sao tham chiếu khi sửa chữa nhiều máy giống nhau. Có video hướng dẫn kèm link tải.

👉 Tất cả sẽ được cập nhật liên tục tại chuyên mục Tài liệu kỹ thuật trên HLAuto.vn.

VII. Câu hỏi thường gặp

VIII. Hỗ trợ kỹ thuật từ HLAuto.vn

Tổng kết nhanh

Nếu anh em đang cần một bộ tài liệu biến tần INVT dễ hiểu, đầy đủ từ hướng dẫn cài đặt, phần mềm lập trình đến bảng mã lỗi – HLAuto.vn luôn sẵn sàng hỗ trợ. Chỉ cần gửi yêu cầu, đội kỹ thuật bên em sẽ giúp anh em tải đúng file, chọn đúng phần mềm và xử lý lỗi từ xa nhanh gọn – lưu lại bài này để tra cứu tài liệu biến tần INVT bất cứ khi nào cần.
