Tài liệu biến tần Fuji – Tổng hợp đầy đủ hướng dẫn, mã lỗi và cấu hình chi tiết
Tài liệu biến tần Fuji – bao gồm manual PDF, catalog kỹ thuật, bảng mã lỗi và phần mềm Frenic Loader – được HLAuto.vn tổng hợp tại một trang duy nhất để kỹ thuật viên tra cứu và tải về miễn phí. Bài viết phủ đủ các dòng Frenic Mini, Mega, HVAC, Aqua, Ace, Eco; bao gồm hướng dẫn đọc mã model, cài đặt nhanh Quick Start, bảng mã lỗi đầy đủ kèm cách xử lý và liên kết dịch vụ sửa biến tần Fuji khi lỗi vượt khả năng tự xử lý.
Mình làm sửa biến tần được hơn 15 năm, gặp Fuji Frenic nhiều nhất ở các hệ thống bơm, HVAC và băng tải nhà máy dệt. Đây là dòng thiết bị bền thật, nhưng đặc điểm hay gặp nhất là… tài liệu chính hãng toàn tiếng Anh hoặc tiếng Nhật, mà manual lại dài đến 500–700 trang. Anh em kỹ thuật đang bận vận hành đâu có thời gian ngồi đọc hết. Vậy nên trang này mình tổng hợp lại: link tải nhanh, bảng lỗi dịch sẵn, cộng thêm kinh nghiệm thực tế mình rút ra từ hàng trăm ca sửa biến tần Fuji ở các KCN miền Bắc. Dùng được ngay, không vòng vo.
Biến tần Fuji là gì? Các dòng phổ biến tại Việt Nam
1. Thương hiệu Fuji Electric
Fuji Electric là tập đoàn công nghệ Nhật Bản thành lập năm 1923, chuyên sản xuất thiết bị điện công nghiệp và hệ thống tự động hóa. Dòng biến tần FRENIC series nổi bật với các ưu điểm: bền bỉ trong môi trường khắc nghiệt (nhiệt độ, độ ẩm, bụi), đa dạng chế độ điều khiển (V/f, Vector, PID, Sensorless Vector), và hỗ trợ truyền thông RS485, Modbus, BACnet, CANopen – phù hợp với hầu hết hệ thống SCADA nhà máy tại Việt Nam.
2. Các dòng biến tần Fuji phổ biến tại Việt Nam
| Dòng sản phẩm | Ứng dụng chính | Đặc điểm nổi bật |
|---|---|---|
| Frenic Mini | Băng tải nhỏ, máy đóng gói, cắt giấy, quạt đơn lẻ | Nhỏ gọn, lắp tủ dễ, giá phổ thông |
| Frenic Mega | Công nghiệp nặng, máy CNC, dây chuyền lớn | Vector control, moment cao, tải biến thiên |
| Frenic HVAC | Thông gió, điều hòa không khí, AHU, FCU | Tích hợp BACnet, điều khiển áp suất/lưu lượng |
| Frenic Aqua | Trạm bơm, bơm cấp nước, thủy lợi | Điều khiển đa bơm, giảm áp khởi động |
| Frenic Ace | Đa năng – máy công nghiệp tổng hợp | Cân bằng giữa tính năng và giá thành |
| Frenic Eco | Tải bơm, quạt công suất lớn, tiết kiệm điện | Tối ưu năng lượng, công suất lớn đến 500 kW |
Tổng hợp link tải tài liệu biến tần Fuji PDF miễn phí
HLAuto.vn tổng hợp toàn bộ tài liệu từ nguồn chính hãng Fuji Electric – bao gồm User Manual, Manual Short (rút gọn), Catalog kỹ thuật và bản dịch tiếng Việt. Anh em không cần tìm rải rác, tải thẳng từ bảng bên dưới.
↓ Tải toàn bộ thư mục tài liệu Fuji (Google Drive)

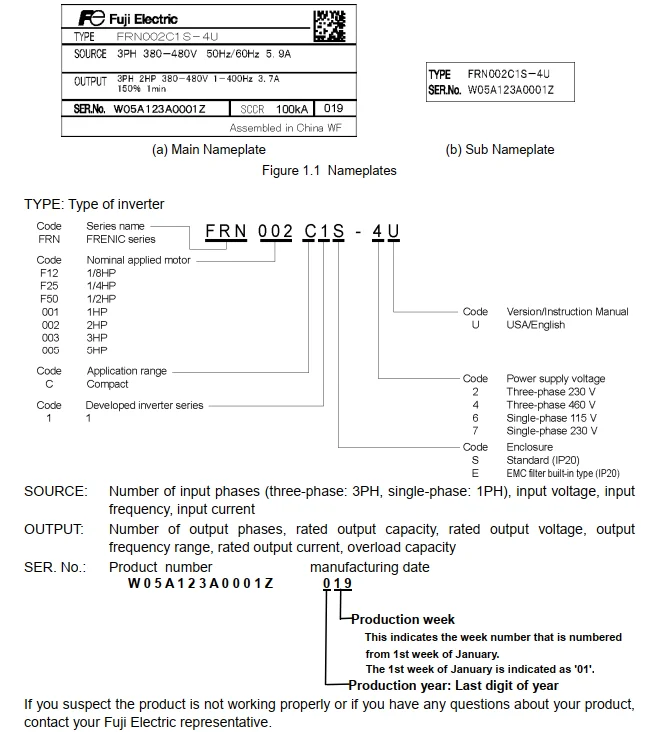

Hướng dẫn đọc mã model biến tần Fuji Electric
Trước khi tra tài liệu hay đặt linh kiện thay thế, bước đầu tiên là đọc đúng mã model trên tem máy. Mã Fuji mang toàn bộ thông tin về dòng sản phẩm, công suất, điện áp và loại vỏ – hiểu mã là hiểu thiết bị.
Ví dụ phân tích mã: FRN002C1S-4U
| Phần mã | Ý nghĩa |
|---|---|
| FRN | Dòng biến tần FRENIC Series |
| 002 | Công suất 2 HP (≈ 1.5 kW) |
| C | Compact – cấu trúc nhỏ gọn |
| 1 | Series phát triển thứ nhất |
| S | Vỏ tiêu chuẩn IP20 |
| 4 | Nguồn 3 pha 460 V |
| U | Tài liệu tiếng Anh / USA |
Bảng tham chiếu nhanh
| Mã công suất | HP | kW tương đương |
|---|---|---|
| F12 | 1/8 HP | ≈ 0.09 kW |
| F25 | 1/4 HP | ≈ 0.18 kW |
| F50 | 1/2 HP | ≈ 0.37 kW |
| 001 | 1 HP | ≈ 0.75 kW |
| 002 | 2 HP | ≈ 1.5 kW |
| 003 | 3 HP | ≈ 2.2 kW |
| 005 | 5 HP | ≈ 3.7 kW |
| 010 | 10 HP | ≈ 7.5 kW |
| 020 | 20 HP | ≈ 15 kW |
| Mã điện áp | Nguồn vào | Mã vỏ | Loại vỏ |
|---|---|---|---|
| 2 | 3 pha 230 V | S | Tiêu chuẩn IP20 |
| 4 | 3 pha 460 V | E | IP20 có bộ lọc EMC |
| 6 | 1 pha 115 V | ||
| 7 | 1 pha 230 V |
Cách đọc Serial Number và năm sản xuất
Serial Number Fuji thường in kèm dãy số ngắn chỉ năm/tuần sản xuất. Ví dụ dãy 019 = tuần 19 của năm có đuôi 0 (VD: 2020). Thông tin này quan trọng khi tra cứu thời gian bảo hành và lô linh kiện thay thế.
Cài đặt nhanh biến tần Fuji – Quick Start 5 bước
Dù mỗi dòng có thông số riêng, quy trình cài đặt ban đầu của biến tần Fuji tuân theo cấu trúc 5 bước chuẩn dưới đây. Tham chiếu đầy đủ hơn trong tài liệu biến tần Fuji theo từng dòng ở mục trên.
Cấu hình nguồn tần số điều khiển
Tham số F01 (tần số tham chiếu mặc định), A01 (nguồn lệnh tần số). Nếu dùng chiết áp ngoài → chọn analog 0–10 V; dùng bộ điều khiển → chọn 4–20 mA. Không chọn đúng, motor sẽ không phản hồi lệnh tần số.
Cài đặt chế độ chạy (Run Command)
Chọn Local (keypad) hoặc Remote (terminal bên ngoài). Cài chiều quay Forward/Reverse qua tham số hoặc chân X1/X2. Kiểm tra lại trước khi đấu tải thật.
Gán chân I/O điều khiển
Các chân đầu vào số (X1–X5) gán chức năng qua Function Code E01–E05; đầu ra Y1/Y2 gán qua E20–E21. Chân AO xuất tín hiệu monitor tần số hoặc dòng điện. Tra bảng I/O trong Manual Short để xác định nhanh mà không cần đọc full manual.
Cài đặt chế độ điều khiển motor
V/f (F30 = 0): phù hợp tải bơm, quạt, băng tải thông thường. Sensorless Vector (F30 = 1): cần khi tải nặng, khởi động moment cao. Nhớ nhập đúng thông số nameplate motor (công suất, dòng định mức, tốc độ) để auto-tune chính xác.
Lưu cấu hình và chạy thử không tải
Lưu tham số → chạy thử ở tần số thấp (10–20 Hz) không tải → kiểm tra hướng quay, dòng điện, tần số đầu ra trên màn hình. Tăng dần lên tần số vận hành. Nếu có rung hoặc tiếng ồn bất thường → dừng ngay, kiểm tra tham số và đấu nối.
Bảng mã lỗi biến tần Fuji đầy đủ và cách xử lý
Đây là tổng hợp các mã lỗi phổ biến nhất trên tất cả dòng Frenic, kèm nguyên nhân và hướng xử lý ban đầu. Mã lỗi chi tiết theo từng dòng tra trong Manual Short đã có link tải ở mục trên.
| Mã lỗi | Tên lỗi | Nguyên nhân phổ biến | Hướng xử lý |
|---|---|---|---|
| OC | Overcurrent – Quá dòng | Motor kẹt cơ, ngắn mạch đầu ra, IGBT chập, thời gian tăng tốc quá ngắn | Kiểm tra tải cơ học, đo cách điện motor, đo IGBT; tăng thời gian Acc/Dec (F07/F08) |
| OV | Overvoltage – Quá áp DC bus | Tụ DC yếu, điện áp vào cao, hãm tái sinh lớn, thời gian giảm tốc quá ngắn | Kiểm tra tụ DC (ESR meter), đo điện áp nguồn; thêm điện trở xả hoặc tăng thời gian Dec |
| OH | Overheat – Quá nhiệt | Quạt hỏng / kẹt, bụi bít tản nhiệt, môi trường nhiệt độ cao, tải liên tục 100% | Vệ sinh heatsink bằng khí nén, kiểm tra và thay quạt, đảm bảo thông gió tủ điện |
| UV | Undervoltage – Áp DC bus thấp | Mất pha nguồn vào, điện áp lưới yếu, tụ lọc DC yếu, mạch nạp hỏng | Đo điện áp 3 pha đầu vào, kiểm tra cầu chì/aptomat, đo tụ DC; nếu tụ yếu → thay |
| EF | Earth Fault – Rò điện đất | Dây cáp motor chạm vỏ, cách điện motor kém, cáp đầu ra quá dài không có lọc | Đo cách điện motor (megaohm meter ≥ 1 MΩ), kiểm tra vỏ cáp, thêm reactor đầu ra |
| OL | Overload – Quá tải motor | Tải vượt định mức, thông số motor nhập sai, motor yếu (cuộn dây già) | Kiểm tra thực tế tải cơ học, nhập lại thông số nameplate motor, đo điện trở cuộn dây |
| Er1 | Memory Error – Lỗi ghi tham số | EEPROM hỏng, nguồn mất đột ngột khi đang lưu tham số | Reset factory default, nạp lại tham số; nếu lỗi vẫn còn → thay board điều khiển |
| Er2 | Keypad Communication Error | Dây cáp keypad đứt/lỏng, keypad hỏng, board điều khiển lỗi cổng giao tiếp | Kiểm tra cáp keypad, thử keypad khác; nếu vẫn lỗi → hỏng board điều khiển |
| Er3 | CPU Error – Lỗi vi xử lý | Nhiễu EMI cao, nguồn cấp board không ổn định, board điều khiển hư | Kiểm tra nối đất vỏ biến tần, thêm bộ lọc EMI; nếu lặp lại → thay board điều khiển |
| LU | Low Voltage – Mất điện tức thời | Mất điện ngắn (<10ms), điện áp dip, sụt áp lưới | Cài tham số Ride-Through (H13) để cho phép tự khởi động lại sau phục hồi điện |
| PbF | Braking Resistor Fault | Điện trở xả hở mạch, đứt dây, kết nối lỏng ở cọc P1–P(+) | Đo điện trở xả (thường 100–300 Ω), kiểm tra cầu chì điện trở và dây đấu nối |
| COM | Communication Error – Lỗi truyền thông | Cáp RS485 đứt/nhiễu, địa chỉ Modbus sai, tốc độ baud không khớp | Kiểm tra cáp RS485 và điện trở đầu cuối 120 Ω, xác nhận lại địa chỉ node và baudrate |
Hướng dẫn sử dụng phần mềm Frenic Loader
Frenic Loader là phần mềm cấu hình chính hãng của Fuji Electric, chạy trên Windows, cho phép đọc/ghi tham số hàng loạt, xem đồ thị thời gian thực và backup cấu hình. Đây là công cụ không thể thiếu khi làm việc với nhiều biến tần Fuji trên cùng một hệ thống.
Các bước kết nối Frenic Loader với biến tần
Tải file FRENIC_Loader_VG_E_1600_setup.zip từ link ở bảng tài liệu trên, giải nén và chạy installer. Yêu cầu Windows 7/8/10/11 (32/64-bit), .NET Framework 4.0 trở lên.
Dùng cáp USB–RS485 (xem manual cáp đã có link tải). Cắm vào cổng RS485 trên biến tần (chân S+/S- hoặc D+/D- tùy dòng). Kiểm tra driver cáp đã được nhận bởi Windows chưa.
Vào Device Manager xác định COM port của cáp USB-RS485. Mở Frenic Loader → Communication Settings → chọn đúng COM port, Baudrate (thường 9600 hoặc 19200), Data: 8-N-1, địa chỉ node theo cài đặt biến tần (Function Code y01).
Chọn Read All Parameters → phần mềm sẽ kéo toàn bộ Function Code từ biến tần về. Lưu file .frf để backup trước khi chỉnh sửa bất kỳ thứ gì.
Tab Scope/Monitor cho phép xem dạng sóng dòng điện, tần số, DC bus theo thời gian thực. Hữu ích khi chẩn đoán lỗi OC/OV không tái hiện thường xuyên – chạy monitor trong lúc vận hành, lỗi nào xuất hiện sẽ được ghi lại.
Biến tần Fuji Frenic Mega 30 kW báo OC liên tục – nhà máy dệt, KCN Quang Minh
Biến tần Fuji Frenic Mega FRN030G1S-4A 30 kW báo lỗi OC ngay khi tăng tần số lên 35 Hz, dừng máy giữa chừng. Lịch sử trip U12–U15 toàn là OC, không có OH hay OV xen kẽ.
Dùng Frenic Loader đọc tham số: thời gian tăng tốc F07 = 2 giây (quá ngắn cho máy dệt quán tính lớn). Đo dòng khởi động bằng ampe kìm kỹ thuật số: spike lên 180% định mức trong 0.8 giây đầu. IGBT đo OK. Motor đo cách điện 20 MΩ – bình thường.
Tăng F07 (Acc Time 1) từ 2 s lên 15 s, chỉnh H09 (Motor Overload Current) về đúng dòng định mức motor 58 A (trước đó cài 72 A – sai). Không cần thay linh kiện.
Máy chạy ổn định, dòng khởi động giảm còn 120% định mức. Nhà máy tiết kiệm chi phí thay board (khoảng 8 triệu đồng). Thời gian xử lý: 90 phút kể từ khi HLAuto nhận máy.
Khi tài liệu không đủ: Biến tần Fuji hỏng cần sửa chuyên nghiệp
Tài liệu giúp anh em tự xử lý khoảng 30–40% ca lỗi phần mềm và cấu hình. Nhưng với lỗi phần cứng – IGBT cháy, board nguồn hỏng, tụ DC phồng nổ, board điều khiển lỗi – cần thiết bị đo chuyên dụng và linh kiện đúng mã. Lúc đó, tự mày mò theo tài liệu có thể làm hỏng thêm và mất bảo hành.
HLAuto đã sửa hàng trăm ca biến tần Fuji Frenic các dòng từ 0.75 kW đến 280 kW – từ nhà máy dệt Bắc Giang, KCN Yên Phong đến trạm bơm nước sạch Hà Nội. Chúng mình có sẵn linh kiện IGBT, tụ DC, board nguồn cho các model Frenic Mini và Mega phổ biến.
Dịch vụ bao gồm: chẩn đoán nguyên nhân gốc rễ → sửa chữa đúng kỹ thuật → test tải trước bàn giao → bảo hành ghi chứng từ rõ ràng. Không sửa mà không báo giá trước.
Câu hỏi thường gặp về tài liệu biến tần Fuji
Tài liệu biến tần Fuji trên HLAuto có phải bản chính hãng không?
Có. Toàn bộ file PDF và ZIP trong bảng tải đều là tài liệu gốc từ Fuji Electric – không chỉnh sửa nội dung kỹ thuật. Bản tiếng Việt là bản dịch thuật ngữ do HLAuto thực hiện, dựa trên tài liệu gốc, phục vụ kỹ thuật viên Việt Nam đọc nhanh hơn.
Frenic Loader hỗ trợ những dòng biến tần Fuji nào?
Phiên bản Frenic Loader VG E1600 hỗ trợ: Frenic Mini, Frenic Mega (G1S/G11S), Frenic HVAC, Frenic Aqua, Frenic Ace, Frenic Eco. Với các dòng cũ hơn như Frenic 5000 G9S, P9S cần phiên bản Loader cũ hoặc kết nối qua cổng RS232 trực tiếp.
Biến tần Fuji của mình không có trong bảng tải, làm sao tìm tài liệu?
Gửi mã model (chụp ảnh tem máy) qua Zalo 0948.956.835. HLAuto có thư mục tài liệu Fuji rộng hơn bảng công khai – bao gồm các dòng ngừng sản xuất và biến thể xuất khẩu. Thường phản hồi trong vòng 30 phút trong giờ hành chính.
Biến tần Fuji báo mã lỗi nhưng không có trong bảng, nghĩa là gì?
Một số mã lỗi chỉ xuất hiện trên dòng cụ thể hoặc khi có tùy chọn option card (encoder, communication card...). Tra trong Manual Short của đúng dòng – tìm mục "Alarm/Fault Code". Nếu không tra được, liên hệ HLAuto kèm mã model và mã lỗi để được hỗ trợ giải mã nhanh.
Sửa biến tần Fuji tại HLAuto mất bao lâu và chi phí bao nhiêu?
Thông thường 1–3 ngày làm việc cho các ca lỗi phần cứng thông thường (IGBT, tụ, board nguồn). Ca phức tạp hoặc phải đặt linh kiện có thể 5–7 ngày. Chi phí sửa biến tần Fuji dao động từ 1.500.000 đến 15.000.000 đồng tùy công suất và mức độ lỗi – báo giá cụ thể sau chẩn đoán, không phát sinh chi phí ẩn. Bảo hành 6–12 tháng sau sửa chữa.
Biến tần Fuji đang gặp sự cố? Liên hệ ngay HLAuto
Chẩn đoán chính xác – Sửa tận gốc – Bảo hành rõ ràng. Phục vụ Hà Nội và 28 tỉnh thành miền Bắc.
Hy vọng bài viết: Tài liệu biến tần Fuji giúp bạn vận hành và xử lý lỗi biến tần Fuji.
