Bảng mã lỗi biến tần Toshiba VF-S11, VF-S15, VF-AS1 (kèm gợi ý xử lý)

Biến tần Toshiba series VF-S11, VF-S15 và VF-AS1 đang vận hành trong hàng ngàn dây chuyền tại các khu công nghiệp phía Bắc — từ băng tải đóng gói, bơm ly tâm, quạt công nghiệp cho đến máy nén khí. Đặc điểm chung là khi biến tần báo lỗi, toàn bộ dây chuyền dừng lại trong tích tắc.

Khó khăn của anh em kỹ thuật là: màn hình chỉ nhấp nháy một mã lỗi ngắn, manual tiếng Anh thì dày và không phải ai cũng có sẵn. Bài viết này giải quyết đúng vấn đề đó — tổng hợp các mã lỗi biến tần Toshiba VF-S11, VF-S15, VF-AS1 vào một nơi, giải thích ngắn gọn bằng tiếng Việt, kèm gợi ý xử lý thực tế.

Lưu ý: Với những lỗi có dấu hiệu cháy, nổ, mùi khét hoặc lỗi lặp lại nhiều lần sau khi reset, anh em không nên thử tiếp — hãy liên hệ HLAuto để được tư vấn hoặc sửa tại xưởng / tại nhà máy.

Cách đọc mã lỗi trên biến tần Toshiba

Mã lỗi hiển thị như thế nào?

Trên các dòng Toshiba VF-S11, VF-S15 và VF-AS1, mã lỗi thường hiển thị dạng Exx hoặc ERRxx trên màn hình LED/LCD nhỏ ở mặt trước biến tần. Một số model còn kết hợp icon cảnh báo cùng chữ để phân biệt mức độ.

Ví dụ: E01 tương ứng Overcurrent (quá dòng ngõ ra), E02 tương ứng Overvoltage (quá áp DC bus). Mỗi mã có thể có phân nhánh (E01-1, E01-2…) tùy theo thời điểm lỗi xảy ra trong chu kỳ chạy (tăng tốc, hãm hay chạy ổn định).

Một số lưu ý an toàn trước khi xử lý

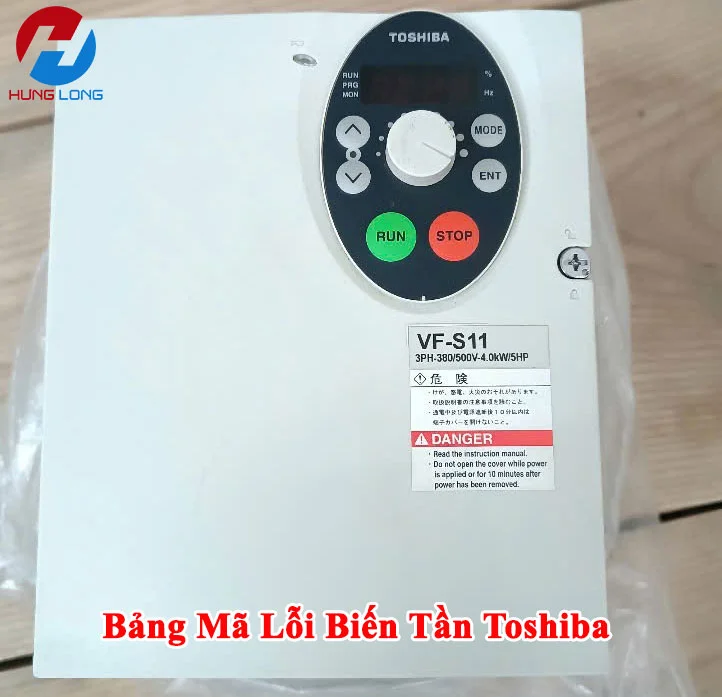

Bảng mã lỗi biến tần Toshiba VF-S11

VF-S11 là dòng biến tần nhỏ gọn, công suất từ 0,1 kW đến 15 kW, được dùng rất rộng rãi cho bơm, quạt, băng tải nhỏ và máy chế biến thực phẩm. Giao diện đơn giản, nhưng bộ mã lỗi khá đầy đủ để bảo vệ phần công suất.

Nhóm lỗi bảo vệ chính trên VF-S11

• Nhóm OC (Overcurrent): Bảo vệ quá dòng ngõ ra — phổ biến nhất, thường liên quan tải đột biến hoặc thông số tăng tốc quá nhanh.
• Nhóm OV/UV (Overvoltage / Undervoltage): Bảo vệ điện áp DC bus — liên quan chất lượng lưới điện và điện trở hãm.
• Nhóm OH (Overheat): Bảo vệ quá nhiệt module công suất — thường do môi trường nóng hoặc quạt tản nhiệt hỏng.
• Nhóm nguồn/IGBT: Lỗi phần cứng nghiêm trọng, cần kiểm tra chuyên sâu.
• Nhóm ngoại vi: Mất tín hiệu điều khiển, lỗi truyền thông — thường do đứt dây, nhiễu hoặc lỗi PLC phía trên.

Bảng mã lỗi biến tần Toshiba VF-S11 và gợi ý xử lý

Bảng mã lỗi biến tần Toshiba VF-S15

Một số điểm khác biệt của VF-S15 so với VF-S11

VF-S15 là bước nâng cấp so với VF-S11 với dải công suất rộng hơn (lên đến 22 kW), khả năng chịu tải khắc nghiệt cao hơn và thêm một số chức năng bảo vệ nâng cao — đặc biệt thích hợp cho máy nén khí, tải quán tính lớn và môi trường nhiễu điện từ cao. VF-S15 cũng hỗ trợ điều khiển vector vòng hở, nên mã lỗi liên quan đến vector cũng xuất hiện thêm.

So với VF-S11, VF-S15 bổ sung thêm một số mã bảo vệ liên quan tới hệ thống hãm tái sinh và bảo vệ mất cân bằng tải, cần lưu ý khi tra cứu.

Bảng mã lỗi biến tần Toshiba VF-S15 và gợi ý xử lý

Bảng mã lỗi biến tần Toshiba VF-AS1

Đặc thù của VF-AS1 trong nhà máy

VF-AS1 là dòng biến tần cao cấp nhất trong ba model được đề cập, tích hợp điều khiển vector vòng kín (closed-loop vector), hỗ trợ encoder phản hồi tốc độ, kết nối truyền thông đa giao thức (Modbus RTU/TCP, DeviceNet, Profibus) và chức năng tiết kiệm năng lượng thông minh. VF-AS1 thường đảm nhận vai trò biến tần trung tâm trong các hệ thống quan trọng — dây chuyền giấy, xi măng, nâng hạ công nghiệp, nén khí hệ lớn.

Do đó, khi VF-AS1 báo lỗi, không nên tự ý chỉnh thông số hay reset nhiều lần nếu không nắm rõ cấu hình hệ thống. Việc thay đổi thông số điều khiển vector có thể ảnh hưởng đến toàn bộ vòng điều khiển và gây tai nạn cơ khí.

Các nhóm lỗi đặc trưng trên VF-AS1

• Nhóm lỗi điều khiển vector: Liên quan encoder, mạch phản hồi tốc độ, cài đặt thông số motor không khớp.
• Nhóm lỗi truyền thông: Mất kết nối Modbus, DeviceNet, Profibus với PLC/SCADA — thường do nhiễu EMI hoặc lỗi phần mềm PLC.
• Nhóm lỗi nguồn/mạch công suất/motor: Tương tự VF-S11/S15 nhưng tác động lớn hơn do công suất cao hơn.

Bảng mã lỗi biến tần Toshiba VF-AS1 và gợi ý xử lý

Một số lỗi chung trên Toshiba và kinh nghiệm xử lý tại nhà máy

Lỗi biến tần Toshiba lặp lại sau khi reset – vì sao?

Đây là tình huống rất phổ biến: anh em reset, biến tần chạy được một lúc rồi lại báo cùng mã lỗi. Nguyên nhân gốc thường nằm ở ba nhóm: (1) cơ khí — tải cơ khí có vấn đề (kẹt, mòn vòng bi, trục cong); (2) môi trường — nhiệt độ quá cao, độ ẩm, bụi bẩn tích tụ trên tản nhiệt hoặc bo mạch; (3) tham số — thông số bảo vệ hoặc điều khiển chưa phù hợp với tải thực tế.

Việc reset nhiều lần mà không xử lý nguyên nhân gốc không chỉ vô tác dụng mà còn có thể làm hỏng thêm IGBT do dòng surge lặp đi lặp lại.

Lỗi xảy ra sau khi thay motor / giảm tốc / PLC

Sau khi thay thế các thiết bị liên quan, biến tần có thể báo lỗi dù trước đó hoàn toàn bình thường. Nguyên nhân: motor mới có thông số định mức (cos φ, dòng từ hóa, điện trở stator) khác motor cũ — biến tần điều khiển vector sẽ mất ổn định nếu không được auto-tuning lại. Với giảm tốc mới có tỉ số truyền khác, moment quán tính thay đổi cũng kéo theo các thông số gia tốc cần điều chỉnh lại.

Mẹo giúp giảm lỗi cho hệ thống dùng biến tần Toshiba

• Vệ sinh định kỳ 3–6 tháng/lần: Bụi bẩn tích tụ trên tản nhiệt là nguyên nhân hàng đầu gây lỗi OH.
• Kiểm tra quạt làm mát: Quạt biến tần thường hỏng sau 3–5 năm; nên thay phòng ngừa thay vì chờ hỏng.
• Duy trì nhiệt độ tủ điện dưới 40°C: Lắp điều hòa tủ hoặc quạt thổi nếu môi trường nóng.
• Nối đất đúng kỹ thuật: Cáp nối đất phải đủ tiết diện, nối tập trung vào thanh PE tủ, tránh nối đất chung với thiết bị nhiễu.
• Kiểm tra tham số bảo vệ mỗi lần thay motor: Đặc biệt với VF-AS1 điều khiển vector — thực hiện auto-tuning sau mỗi lần thay motor.

Khi nào nên gửi biến tần Toshiba đến HLAuto?

Những trường hợp chỉ nên xử lý tại xưởng chuyên

HLAuto hỗ trợ gì cho anh em kỹ thuật và bảo trì?

• Tư vấn đọc mã lỗi qua Zalo/điện thoại miễn phí — chỉ cần chụp màn hình lỗi gửi về là có hướng xử lý ngay.
• Hướng dẫn kiểm tra sơ bộ tại chỗ để anh em tự xác định nguyên nhân trước khi quyết định gửi sửa.
• Nhận biến tần về xưởng tại Hà Nội: kiểm tra toàn diện, báo giá minh bạch trước khi sửa, không sửa ngoài phạm vi đã báo.
• Đến tận nhà máy / KCN tại Hà Nội và các tỉnh lân cận khi dây chuyền quan trọng dừng khẩn cấp — giảm tối đa thời gian chết máy.
• Backup và phục hồi tham số cho VF-AS1, VF-S15 sau sửa chữa.

FAQ – Câu hỏi thường gặp về mã lỗi biến tần Toshiba VF-S11, VF-S15, VF-AS1

Video hướng dẫn phân tích lỗi, hướng xử lý lỗi biến tần Toshiba nổ công suất của bác Phạm Tú

Kết luận – Tra cứu mã lỗi biến tần Toshiba và nhận hỗ trợ từ HLAuto

Bài viết đã tổng hợp toàn bộ các mã lỗi thường gặp trên biến tần Toshiba VF-S11, VF-S15 và VF-AS1, kèm ý nghĩa, nguyên nhân và gợi ý xử lý cơ bản có thể thực hiện ngay tại hiện trường. Đây là tài liệu tra cứu nhanh — không thay thế cho việc đọc đầy đủ manual kỹ thuật khi triển khai hệ thống mới.

Với lỗi phức tạp, hệ thống quan trọng hoặc thiết bị đã có dấu hiệu hỏng nặng, anh em không nên tự thử quá nhiều bước mà không có đủ thiết bị đo kiểm chuyên dụng — nguy cơ làm nặng thêm hư hỏng là rất thực tế.

Bookmark lại trang này để lần sau khi màn hình nhấp nháy mã lỗi, anh em có thể tra ngay bảng mã lỗi biến tần Toshiba mà không cần lục manual.
