Hướng dẫn sửa biến tần

Hướng dẫn sửa biến tần đúng cách là kỹ năng then chốt mà mọi kỹ thuật viên điện tự động hóa cần thành thạo. Sau hơn 10 năm làm việc với hàng nghìn case biến tần hỏng tại các nhà máy, xưởng sản xuất từ Bắc vào Nam, mình – Lê Long, CEO HLAuto – nhận thấy 70% sự cố có thể tự xử lý nếu nắm vững quy trình chuẩn và biết cách chẩn đoán chính xác.

Bài viết này không chỉ là lý thuyết khô khan, mà là tổng hợp kinh nghiệm thực chiến từ sửa chữa biến tần Siemens, ABB, Delta, Mitsubishi, Schneider... đến các case khó nhằn: nổ IGBT giữa đêm, biến tần không lên nguồn không rõ nguyên nhân, hay lỗi lặp đi lặp lại sau mỗi lần sửa. Mình sẽ chia sẻ từng bước cụ thể, những sai lầm cần tránh, và tips tiết kiệm chi phí sửa chữa mà chỉ người trong nghề mới biết.

1. Giới thiệu cơ bản về sửa chữa biến tần

Tại sao cần học cách sửa biến tần?

Câu chuyện này mình còn nhớ như in. Tháng 3/2023, nhà máy dệt Long An gọi mình lúc 2h sáng với giọng đầy lo lắng: "Anh ơi, biến tần Delta 15kW vừa báo lỗi OC, 3 dây chuyền đang phải dừng hẳn. Gửi đi sửa thì phải đợi tối thiểu 3 ngày, thiệt hại mỗi ngày gần 50 triệu anh ạ!"

Mình đã hướng dẫn anh kỹ thuật viên của họ qua điện thoại trong 2 tiếng đồng hồ. Kết quả? Họ tự xử lý được ngay trong đêm đó – hóa ra chỉ là cảm biến dòng bị nhiễu do con chuột cắn đứt một sợi dây tín hiệu. Chi phí sửa chữa? Chưa đến 200 nghìn đồng. Thời gian ngừng máy? 2 tiếng thay vì 3 ngày.

Đây chính là lý do tại sao việc tự học hướng dẫn sửa biến tần lại quan trọng đến vậy:

Về mặt chi phí:

• Gửi bên ngoài sửa biến tần 7.5kW: 3-5 triệu đồng
• Tự sửa (chỉ tính linh kiện): 500 nghìn - 1.5 triệu đồng
• Tiết kiệm: 60-70% chi phí

Về mặt thời gian:

• Gửi sửa bên ngoài: 3-7 ngày (chưa kể vận chuyển)
• Trung tâm bảo hành hãng: 1-3 tuần (nếu phải order linh kiện)
• Tự xử lý lỗi cơ bản: 2-4 giờ
• Giảm thiểu 90% thời gian chết sản xuất

Về mặt kiến thức: Mỗi lần tự sửa là một lần học hỏi sâu hơn về thiết bị. Anh em kỹ thuật nắm được đặc tính máy móc trong xưởng mình, biết đâu là "điểm yếu" để phòng tránh. Điều này vô giá, không có trung tâm nào dạy được.

3 cấp độ sửa chữa biến tần

Từ kinh nghiệm đào tạo hàng trăm kỹ thuật viên tại HLAuto, mình chia việc sửa chữa biến tần thành 3 cấp độ rõ ràng:

Lời khuyên từ mình: Đừng vội nhảy cóc! Nắm vững cấp độ cơ bản trước khi tiến lên. Mình từng thấy nhiều bạn sinh viên mới ra trường muốn sửa luôn bo mạch phức tạp, kết quả là làm hỏng thêm và tốn thêm chi phí. Hãy đi từng bước, mỗi cấp độ nắm chắc rồi mới lên tiếp.

Con số thực tế đáng chú ý: 60% lỗi biến tần thuộc cấp độ cơ bản có thể tự xử lý được. Điều này có nghĩa, chỉ cần đầu tư 1-2 tháng học kỹ năng cơ bản, bạn đã có thể giải quyết phần lớn sự cố trong xưởng!

2. Chuẩn bị trước khi sửa biến tần

Dụng cụ không thể thiếu

Một trong những câu hỏi mình hay nhận được nhất là: "Anh ơi, em mới vào nghề, nên mua dụng cụ gì trước?" Câu trả lời của mình luôn là: Mua đúng, mua đủ từ đầu để tránh mua lại nhiều lần.

✅ BẮT BUỘC PHẢI CÓ (Đầu tư từ 2-3 triệu):

1. Đồng hồ vạn năng (Digital Multimeter)

• Khuyên dùng: Fluke 87V (5-6 triệu) hoặc UNI-T UT61E (1.2-1.5 triệu)
• Tại sao: Đo điện áp, dòng điện, điện trở, kiểm tra diode, đo tụ điện
• Lưu ý: Phải chọn loại chịu được 600V trở lên, có chế độ True RMS
• Kinh nghiệm: Đừng mua đồng hồ rẻ tiền dưới 300k, sai số lớn và không an toàn khi đo điện áp cao

2. Bộ tua vít cách điện

• Khuyên dùng: Bộ Wiha hoặc Wera (loại 1000V)
• Giá: 800k - 1.5 triệu
• Tại sao: An toàn điện khi làm việc với mạch điện áp cao

3. Bộ hàn điện tử cơ bản

• Mỏ hàn 60-80W (loại điều chỉnh nhiệt độ): 300-500k
• Hút chì (Desoldering pump): 50-100k
• Thiếc hàn chất lượng (Sn63/Pb37): 100k
• Giá chung: ~500-800k

4. Dây đo an toàn

• Dây đo chuẩn CAT III hoặc CAT IV
• Giá: 200-400k/bộ

✅ NÊN CÓ (Đầu tư thêm 3-5 triệu):

5. Máy kiểm tra IGBT chuyên dụng

• Khuyên dùng: Peak Atlas DCA Pro (2-3 triệu) hoặc M328 transistor tester (300-500k)
• Công dụng: Kiểm tra IGBT, MOSFET, diode, transistor nhanh chóng và chính xác
• Kinh nghiệm thực tế: Thiết bị này đã giúp mình tiết kiệm hàng chục giờ khi chẩn đoán IGBT. Trước kia đo bằng đồng hồ thường mất 15-20 phút và không chắc chắn, giờ chỉ mất 30 giây với độ chính xác cao.

6. Oscilloscope 2 kênh

• Khuyên dùng: Rigol DS1054Z (8-10 triệu) hoặc Hantek loại entry (3-4 triệu)
• Công dụng: Kiểm tra xung điều khiển, tín hiệu PWM, phát hiện nhiễu
• Lưu ý: Nếu ngân sách hạn chế, có thể tạm bỏ qua, nhưng nếu muốn sửa sâu thì cần có

7. Nguồn DC điều chỉnh (DC Power Supply)

• Loại 0-30V/0-5A: 1.5-2 triệu
• Dùng để test bo mạch, cấp nguồn riêng cho từng mạch

✅ CHUYÊN NGHIỆP (Đầu tư 10-20 triệu):

8. Máy phân tích công suất (Power Analyzer)

• Giá: 15-30 triệu
• Dùng để: Đo chính xác công suất, hệ số cos φ, harmonics
• Chỉ cần nếu: Làm trung tâm sửa chữa chuyên nghiệp

9. Hệ thống test biến tần chuyên dụng

• Bao gồm: Nguồn AC điều chỉnh + Tải động cơ + Hệ thống đo
• Giá: 30-50 triệu
• Chỉ cần nếu: Xưởng sửa quy mô lớn

💡 TIP TIẾT KIỆM:

• Mua dụng cụ theo lô khi có bạn bè đồng nghiệp cùng mua → Giảm 15-20%
• Tham gia các group Facebook/Zalo kỹ thuật → Người ta thường bán lại dụng cụ cũ còn tốt với giá rẻ
• Đầu tư đúng từ đầu tránh mua lại nhiều lần (mình đã mua 3 lần đồng hồ vạn năng rồi mới định hình được nên dùng gì!)

Kiến thức nền tảng cần có

1. Hiểu sơ đồ khối biến tần

Trước khi sửa, bạn phải hiểu biến tần hoạt động như thế nào. Cấu trúc cơ bản:

Nguồn AC (3 pha) → [Bộ lọc EMI] → [Chỉnh lưu] → [Tụ lọc DC-Link]
                        → [IGBT Inverter] → [Bộ lọc đầu ra] → Động cơ
                                             ↑
                                      [Bo điều khiển]

Giải thích đơn giản:

• Chỉnh lưu: Biến AC thành DC (khoảng 540-600VDC với nguồn 380V)
• Tụ lọc: Làm phẳng điện áp DC, giảm gợn sóng
• IGBT Inverter: Biến DC thành AC với tần số và điện áp thay đổi được
• Bo điều khiển: Bộ não của biến tần, điều khiển IGBT đóng ngắt theo thuật toán PWM

Tại sao cần hiểu sơ đồ khối? Khi biến tần lỗi, bạn cần biết lỗi xảy ra ở khâu nào. Ví dụ:

• Không lên nguồn → Khả năng cao ở mạch chỉnh lưu hoặc nguồn bo điều khiển
• Báo lỗi OC (quá dòng) → Có thể ở IGBT, driver, hoặc cảm biến dòng
• Báo lỗi OV (quá áp) → Tụ DC-Link hoặc mạch hãm

2. Nguyên lý hoạt động IGBT/MOSFET

IGBT (Insulated Gate Bipolar Transistor) là linh kiện cốt lõi của biến tần. Hiểu đơn giản:

• 3 chân: Gate (G), Collector (C), Emitter (E)
• Nguyên lý: Khi có điện áp (+15V) ở chân G, IGBT dẫn điện từ C sang E
• Khi hỏng: Thường bị chập C-E (thông mạch) hoặc hở hoàn toàn

Điểm quan trọng: IGBT trong biến tần thường ghép thành module 6 con (hoặc 7 con nếu có brake), mỗi nhánh U, V, W có 2 IGBT (high-side và low-side). Nếu 1 con hỏng, có thể ảnh hưởng cả module.

3. Cách đo đạc linh kiện SMD

Linh kiện SMD (Surface Mount Device) - loại hàn dán bề mặt - rất phổ biến trong biến tần hiện đại. Cách đo:

• Điện trở SMD: Đo như điện trở thông thường, chú ý giá trị nhỏ cần chế độ đo chính xác
• Tụ điện SMD: Đo bằng chế độ capacitance, hoặc dùng ESR meter
• IC SMD: Khó đo chính xác, thường phải dựa vào triệu chứng hoặc thay thế thử

4. An toàn điện - XẢ TỤ trước khi sửa

⚠️ CẢNH BÁO AN TOÀN - ĐỌC KỸ PHẦN NÀY!

Tụ DC-Link trong biến tần có thể giữ điện áp 300-600VDC trong vài phút thậm chí vài giờ sau khi ngắt nguồn. Điện áp này đủ gây tử vong!

Quy trình xả tụ bắt buộc:

1. Ngắt nguồn AC, đợi 5 phút
2. Dùng điện trở xả 10kΩ/5W (hoặc 20kΩ/10W)
3. Đeo găng tay cách điện
4. Chạm 2 đầu điện trở vào 2 cực tụ DC-Link
5. Giữ trong 10-15 giây
6. Dùng đồng hồ vạn năng đo điện áp còn lại
7. Chỉ được chạm vào mạch khi điện áp < 50VDC

LƯU Ý: Không dùng tua vít chập trực tiếp 2 cực tụ - rất nguy hiểm và có thể làm nổ tụ!

Câu chuyện thực tế: Năm 2019, một bạn kỹ thuật viên tại Bình Dương không xả tụ, dùng tua vít chạm vào bo mạch khi sửa biến tần Siemens 22kW. Kết quả? Tia lửa điện bắn ra, bỏng tay, tua vít nóng chảy, và quan trọng nhất là làm cháy luôn cả bo điều khiển. Chi phí sửa chữa tăng từ 2 triệu lên 8 triệu. Đừng để điều này xảy ra với bạn!

3. Quy trình chẩn đoán lỗi chuyên nghiệp

Chẩn đoán đúng bằng 50% công việc sửa chữa. Một kỹ thuật viên giỏi không phải người sửa nhanh, mà là người chẩn đoán chính xác.

Bước 1 - Quan sát ban đầu (Visual Inspection)

Checklist 5 phút đầu tiên - CỰC KỲ QUAN TRỌNG:

✓ Dùng mũi:

• Có mùi khét/cháy không?
• Mùi nhựa cháy → Có thể IC, tụ điện nổ
• Mùi kim loại cháy → Có thể cuộn dây, biến áp
• Mùi axit → Có thể tụ điện rò

✓ Dùng mắt:

• Linh kiện nào phồng lên? (tụ điện thường phồng đỉnh)
• Linh kiện nào nổ/cháy đen? (IGBT, điện trở thường để lại vết đen)
•  Bo mạch có vết cháy, vết nứt?
• Dây nối có lỏng, tuột không?

✓ Dùng tai:

• Đèn LED báo gì? (đỏ, xanh, nhấp nháy?)
• Có tiếng kêu bất thường không? (tiếng beep, tiếng rè...)
• Quạt có quay không? Có kêu to bất thường không?

✓ Kiểm tra màn hình:

• Màn hình có hiển thị không?
• Hiện mã lỗi gì? (Ghi lại chính xác)
• Đèn status/error nháy mấy lần?

Bảng tra cứu nhanh:

Kinh nghiệm thực tế:

Tháng 5 năm ngoái, có một case biến tần ABB 11kW của xưởng cơ khí Bình Dương gửi đến HLAuto với triệu chứng "không lên nguồn". Anh kỹ thuật viên mới vào nghề vội đo linh kiện, kiểm tra nguồn... mất 2 tiếng vẫn không ra. Mình qua kiểm tra, chỉ mất 3 phút phát hiện nguyên nhân: Cầu chì lưỡng cực 10A nằm sâu bên trong đã cháy. Họ không để ý vì cầu chì này không nằm ở vị trí thông thường.

Bài học: Đừng vội vàng, quan sát kỹ càng toàn bộ thiết bị trước. Nhiều khi nguyên nhân rất đơn giản nhưng lại bị bỏ qua.

Bước 2 - Đọc mã lỗi đúng cách

Phân biệt Alarm và Fault:

Nhiều bạn mới vào nghề hay nhầm lẫn 2 khái niệm này:

• Alarm (Cảnh báo): Biến tần vẫn chạy được, chỉ cảnh báo có điều gì đó bất thường
  • Ví dụ: Nhiệt độ hơi cao, điện áp hơi thấp...
  • Xử lý: Ghi nhận, quan sát, lên kế hoạch bảo trì
• Fault (Lỗi): Biến tần dừng hoạt động ngay lập tức
  • Ví dụ: Quá dòng (OC), quá áp (OV), quá nhiệt (OH)
  • Xử lý: Phải khắc phục ngay

Cách truy cập menu lỗi:

Mỗi hãng có cách khác nhau, nhưng thông thường:

• Siemens: Menu → Diagnostics → Fault buffer
• ABB: Menu → Diagnostics → Fault log
• Delta: Nhấn giữ nút MODE 3 giây → Hiện lỗi
• Mitsubishi: PU mode → [Extension/change (Pr.160-Pr.362)] → Pr.192
• Schneider: Menu → 1.10 Monitoring → faults

Tra cứu manual đúng phiên bản:

Đây là một điều CỰC KỲ QUAN TRỌNG mà nhiều người hay bỏ qua: Cùng một mã lỗi nhưng ý nghĩa có thể khác nhau giữa các phiên bản firmware!

Ví dụ thực tế: Biến tần Mitsubishi FR-A840 có 3 phiên bản firmware khác nhau:

• Ver 1.0x: Lỗi E.OC1 = Overcurrent khi gia tốc
• Ver 1.2x: Lỗi E.OC1 = Overcurrent hoặc encoder fault
• Ver 2.0x: Lỗi E.OC1 = Có thêm sub-code chi tiết hơn

Cách kiểm tra phiên bản firmware: Thường ở menu About hoặc Information, ghi nhận lại chính xác để tra manual đúng.

Case study thực tế:

Tháng 9/2024, một xưởng thực phẩm ở Đồng Nai gọi mình với case biến tần Mitsubishi FR-A840 báo lỗi "E.OC1". Anh kỹ thuật viên của họ đã tra manual và kết luận là IGBT bị chập, chuẩn bị thay IGBT.

May mắn họ gọi mình tư vấn trước. Mình hỏi: "Anh kiểm tra encoder chưa?" - Anh ấy ngạc nhiên vì manual không nói gì về encoder. Hóa ra họ tra nhầm manual của dòng FR-A700, còn FR-A840 ver 1.2x trở lên, lỗi E.OC1 60% trường hợp do encoder bị nhiễu hoặc thiết lập sai thông số gia tốc, chỉ 40% mới thực sự là IGBT lỗi.

Kết quả? Mình hướng dẫn họ kiểm tra đường tín hiệu encoder, phát hiện dây tín hiệu đi chung với cáp động lực → nhiễu điện từ → encoder báo sai → biến tần tưởng là quá dòng. Chỉ cần tách riêng 2 loại cáp là hết lỗi. Chi phí? 0 đồng! Thời gian? 30 phút.

Bài học: Luôn tra manual đúng model và phiên bản firmware. Đừng tin vào kinh nghiệm cũ hoặc manual của model tương tự.

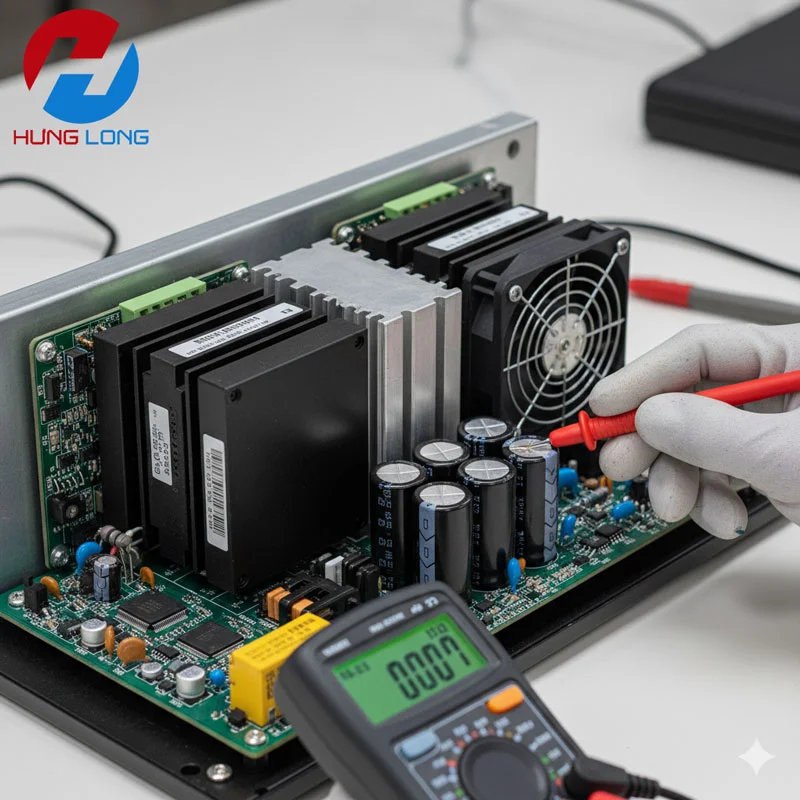

Bước 3 - Đo đạc có hệ thống

Quy trình 6 bước đo đạc chuẩn:

Bước 3.1: Đo nguồn đầu vào (AC)

Trước khi mở nắp biến tần, hãy đo ngay tại terminal đầu vào:

Với biến tần 3 pha (380V):
                        ✓ Điện áp pha R-S: 380-400V
                        ✓ Điện áp pha S-T: 380-400V
                        ✓ Điện áp pha T-R: 380-400V
                        ✓ Chênh lệch giữa các pha: < 3%
                         Với biến tần 1 pha (220V):
                        ✓ Điện áp L-N: 220-240V

Nếu điện áp không đạt:

• < 360V: Nguồn yếu, cần kiểm tra lưới điện
• Chênh lệch > 3%: Mất cân bằng pha, nguy hiểm cho biến tần
• 0V một hoặc nhiều pha: Mất pha, cần kiểm tra CB/contactor

Kinh nghiệm thực tế: 15% các case "biến tần hỏng" thực ra do nguồn cấp không ổn định. Đừng vội kết luận biến tần lỗi nếu chưa kiểm tra nguồn đầu vào!

Bước 3.2: Đo DC-Link (sau chỉnh lưu)

Đây là điểm quan trọng nhất để biết phần chỉnh lưu có hoạt động không:

Cách đo:

1. Xả tụ an toàn (theo hướng dẫn ở trên)
2. Cấp nguồn AC vào biến tần (chưa khởi động)
3. Đo điện áp DC giữa 2 cực tụ DC-Link (thường có ký hiệu P+ và N-)

Giá trị chuẩn:

• Nguồn 380V 3 pha → DC-Link: 530-560VDC
• Nguồn 220V 1 pha → DC-Link: 300-320VDC

Nếu không đúng:

• 0V hoặc rất thấp (<100V): Chỉnh lưu hỏng (diode/thyristor)
• Dao động mạnh: Tụ lọc yếu hoặc mất pha đầu vào
• Quá cao (>600V): Điện áp lưới quá cao hoặc mạch phát hiện OV lỗi

Bước 3.3: Kiểm tra IGBT/Diode

Phương pháp 1 - Đo bằng đồng hồ vạn năng:

IGBT có 3 chân: G (Gate), C (Collector), E (Emitter)
                         Chế độ Diode trên đồng hồ:
                         1. Đo C → E:
                           - Phải OPEN (∞) - Nếu thông = IGBT chập

                        2. Đo E → C:
                           - Rơi áp ~0.4-0.7V (diode freewheeling nội)
                           - Nếu ∞ = diode hở

                        3. Đo G → E:
                           - Phải OPEN (∞)
                           - Nếu < 100Ω = Gate chập
                         4. Đo G → C:
                           - Phải OPEN (∞)

Phương pháp 2 - Dùng máy kiểm tra IGBT chuyên dụng:

Nếu có Peak Atlas DCA Pro hoặc tương tự:

1. Gắp 3 chân G, C, E vào máy
2. Nhấn nút test
3. Máy sẽ hiển thị:
   • Loại linh kiện (IGBT)
   • Thông số Vce, Vge
   • Tình trạng: Good/Bad

Tips chuyên sâu: Khi đo IGBT trong mạch (in-circuit), kết quả có thể không chính xác do các linh kiện xung quanh (điện trở, tụ...). Nếu nghi ngờ, tốt nhất là hàn tháo 1 chân ra rồi đo lại.

Bước 3.4: Đo điện áp nguồn bo mạch

Bo mạch điều khiển thường cần các rail điện áp:

• +5V: Cho IC logic, vi điều khiển
• +15V/-15V hoặc +24V: Cho mạch driver IGBT, opamp
• +24V: Cho relay, contactor

Cách đo:

1. Xác định các điểm test trên bo mạch (thường có ký hiệu +5V, GND, +15V...)
2. Đo điện áp so với GND
3. Ghi lại giá trị

Nếu một rail bị lỗi:

• 0V: Nguồn SMPS hỏng hoặc ngắn mạch ở mạch sau
• Điện áp thấp hơn mức: Tụ lọc yếu hoặc tải quá nặng
• Dao động: Tụ lọc hỏng hoặc mạch feedback lỗi

Case study - Lỗi nguồn +15V:

Biến tần Schneider ATV320 7.5kW tại nhà máy thực phẩm Bình Dương, triệu chứng: Lên nguồn bình thường, nhưng khi bấm Start thì báo lỗi ngay và reset.

Mình đo các nguồn:

• +5V: OK (4.98V)
• +24V: OK (23.8V)
• +15V: Chỉ có 12.3V ← Bất thường!

Nguyên nhân: Tụ lọc 100µF/25V trên rail +15V bị khô, ESR cao → Khi IGBT driver lấy dòng, điện áp sụt → Driver không đủ điện áp kích IGBT → Biến tần báo lỗi bảo vệ.

Giải pháp: Thay tụ 100µF/25V/105°C (giá 5k/con). Tổng chi phí: 50k. Thời gian: 20 phút.

Bước 3.5: Kiểm tra tín hiệu điều khiển

Nếu có oscilloscope, đây là bước rất hiệu quả:

Kiểm tra gì?

• Xung PWM từ MCU đến driver IGBT
• Tín hiệu encoder/resolver
• Tín hiệu analog (0-10V, 4-20mA)
• Giao tiếp truyền thông (RS485, CAN...)

Ví dụ kiểm tra xung PWM:

• Tần số: Thường 2-16kHz
• Biên độ: 0-5V hoặc 0-15V
• Duty cycle: Thay đổi liên tục
• Nếu không có xung → MCU hoặc driver lỗi

Bước 3.6: Test động (nếu an toàn)

Chỉ thực hiện khi:

• ✅ Đã kiểm tra kỹ tất cả các bước trên
• ✅ Không có dấu hiệu chập mạch
• ✅ Tất cả nguồn đều ổn định

Cách test:

1. Ngắt kết nối động cơ ra khỏi biến tần (test không tải)
2. Cấp nguồn
3. Setting tần số thấp (5-10Hz)
4. Nhấn Start
5. Quan sát:
   • Dòng tiêu thụ (phải < 20% định mức)
   • Điện áp đầu ra
   • Âm thanh bất thường
   • Nhiệt độ

⚠️ LƯU Ý AN TOÀN: Nếu có bất kỳ dấu hiệu bất thường nào (mùi khét, tiếng kêu lạ, dòng điện tăng đột ngột), NGẮT NGUỒN NGAY LẬP TỨC!

4. Kỹ thuật sửa chữa cơ bản

4.1. Sửa mạch nguồn biến tần

Mạch nguồn là "tim" của bo điều khiển. Nếu nguồn không ổn định, cả hệ thống sẽ hoạt động sai lệch.

Cấu trúc mạch nguồn SMPS điển hình:

AC Input → EMI Filter → Rectifier → PFC (optional)
                        → PWM Controller (TOP247, LNK304...) → Transformer
                        → Secondary Rectifier → Filter Capacitors → Output Rails (+5V, +15V, +24V)

Các lỗi thường gặp và cách sửa:

Lỗi #1: Không có điện áp đầu ra (0V tất cả các rail)

Nguyên nhân thường gặp:

1. IC nguồn cháy (TOP247, LNK304, TNY series...)
2. Cầu chì sơ cấp đứt
3. Diode chỉnh lưu đầu vào chập
4. Tụ lọc sơ cấp ngắn mạch

Quy trình xử lý từng bước:

Bước 1: Ngắt nguồn, xả tụ an toàn

Bước 2: Đo điện áp sau diode chỉnh lưu sơ cấp

• Nếu có ~300VDC (với nguồn 220V) → Chỉnh lưu OK
• Nếu 0V → Kiểm tra diode chỉnh lưu, cầu chì

Bước 3: Kiểm tra IC nguồn

• Dùng đồng hồ đo chế độ diode
• Nếu chân Drain (D) chập với Source (S) → IC cháy
• Thường IC cháy do: Tụ đầu vào khô, hoặc quá tải đầu ra

Bước 4: Kiểm tra tụ lọc sơ cấp

• Tụ thường 400V/100-220µF
• Đo ESR: Nếu > 1Ω → Thay
• Kiểm tra phồng, rò: Thay ngay

Bước 5: Kiểm tra optocoupler feedback

• Optocoupler (PC817, EL817...) là cầu nối feedback từ thứ cấp về sơ cấp
• Nếu hỏng → Điện áp đầu ra không ổn định hoặc 0V

Case study thực tế - Biến tần Delta VFD015M21A:

Triệu chứng: Không lên nguồn, màn hình không sáng, không đèn LED nào.

Quy trình sửa chữa:

1. Đo điện áp AC đầu vào: 220V ✓
2. Đo sau chỉnh lưu sơ cấp: 310VDC ✓
3. Đo IC nguồn TOP246Y: Chân D-S thông → IC cháy!
4. Kiểm tra nguyên nhân: Tụ 100µF/400V sơ cấp ESR = 2.5Ω (cao bất thường)

Giải pháp:

• Thay IC TOP246Y (giá ~80k)
• Thay tụ 100µF/400V/105°C (giá ~30k)
• Kiểm tra lại các linh kiện xung quanh

Kết quả: Biến tần hoạt động bình thường. Chi phí: 150k. Thời gian: 1.5 giờ.

Bài học: Khi IC nguồn cháy, LUÔN LUÔN kiểm tra và thay tụ lọc sơ cấp. Nếu không, IC mới sẽ cháy lại sau vài ngày/tuần.

Lỗi #2: Điện áp đầu ra không ổn định (dao động ±10%)

Nguyên nhân:

• Tụ lọc thứ cấp yếu (ESR cao)
• Optocoupler feedback suy giảm
• Diode thứ cấp yếu (dòng rò cao)

Cách kiểm tra:

Đo điện áp đầu ra bằng đồng hồ, mode DC Voltage:
                        - Bình thường: +5V ± 0.05V
                        - Bất thường: +5V ± 0.3V hoặc dao động liên tục

Giải pháp:

1. Thay tất cả tụ điện ly thứ cấp (thường 1000µF, 2200µF/16V hoặc 25V)
2. Dùng tụ 105°C thay vì 85°C → Tuổi thọ tăng gấp đôi
3. Nếu vẫn không ổn → Thay optocoupler (PC817)

Tips chuyên sâu: Nếu có ESR meter, đo ESR của các tụ thứ cấp. Với tụ 1000µF, ESR > 0.3Ω là cần thay.

4.2. Kiểm tra và thay IGBT

IGBT là linh kiện đắt nhất và cũng dễ hỏng nhất trong biến tần. Thay IGBT không đúng cách có thể khiến nó cháy lại sau vài giờ.

Cấu trúc IGBT module trong biến tần:

Module IGBT 6 in 1 (hoặc 7 in 1):
                        - 3 nhánh: U, V, W
                        - Mỗi nhánh 2 IGBT: Upper (High-side), Lower (Low-side)
                        - Diode freewheeling tích hợp
                        - Thermistor cảm biến nhiệt

Cách đo IGBT module - Chi tiết từng bước:

Công cụ cần có:

• Đồng hồ vạn năng (chế độ Diode)
• Hoặc máy kiểm tra IGBT chuyên dụng

Sơ đồ chân IGBT điển hình:

        U
                               / \
                              U+  U-

                                V
                               / \
                              V+  V-

                                W
                               / \
                              W+  W-

                            P (DC+)  N (DC-)

Quy trình đo từng IGBT:

Bước 1: Đo diode freewheeling (E → C)

• Que đỏ (+) vào E, que đen (-) vào C
• Kết quả: Rơi áp ~0.4-0.7V (diode dẫn)
• Nếu ∞ → Diode hở
• Nếu 0Ω → Diode chập

Bước 2: Đo IGBT (C → E)

• Que đỏ (+) vào C, que đen (-) vào E
• Kết quả: Phải OPEN (∞, OL)
• Nếu có giá trị Ω (đặc biệt < 100Ω) → IGBT chập - HỎNG!

Bước 3: Đo cách điện gate (G → C, G → E)

• Đo G-C và G-E
• Kết quả: Phải OPEN (∞)
• Nếu < 1kΩ → Gate chập

Bảng tổng hợp kết quả đo:

Lưu ý quan trọng: Nếu 1 IGBT trong module hỏng, nên thay cả module thay vì chỉ thay 1 con. Lý do:

1. Các IGBT còn lại có thể đã bị stress từ lỗi trước đó
2. Chênh lệch thông số giữa IGBT mới và cũ → Không cân bằng → Dễ hỏng lại
3. Chi phí thay module chỉ cao hơn ~30-40% so với thay 1 con, nhưng độ tin cậy tăng gấp nhiều lần

Quy trình thay IGBT module đúng cách:

Bước 1: Kiểm tra nguyên nhân gốc rễ

Đừng vội thay IGBT! Hỏi 5 WHY:

• Tại sao IGBT cháy?
• Có phải do tải quá nặng?
• Có phải do thiết lập sai thông số?
• Có phải do driver IGBT lỗi?
• Có phải do tụ snubber hỏng?

Checklist trước khi thay:

• Kiểm tra driver IGBT (IR2110, IR2104, 2SD315...)
• Kiểm tra nguồn driver (±15V hoặc +15V/0V)
• Kiểm tra tụ snubber (0.1µF~0.47µF/630V hoặc 1200V)
• Kiểm tra điện trở gate (10-47Ω)
• Kiểm tra tụ DC-Link (có phồng, ESR cao không?)
• Kiểm tra nhiệt độ môi trường (quá nóng?)

Nếu không kiểm tra các điểm trên, IGBT mới sẽ cháy lại!

Bước 2: Tháo IGBT module cũ

Công cụ:

• Máy khò nhiệt (hot air gun) 350-400°C
• Hoặc mỏ hàn lớn 100-150W
• Hút thiếc chuyên dụng

Quy trình:

1. Chụp ảnh vị trí lắp đặt, hướng của module
2. Gỡ các dây kết nối điều khiển (gate driver)
3. Gỡ bu lông cố định tản nhiệt
4. Làm nóng đều các chân (nếu hàn qua lỗ - PTH)
5. Nhấc module ra nhẹ nhàng
6. Làm sạch các lỗ hàn bằng hút thiếc

⚠️ Lưu ý: Nhiều module IGBT hiện đại dùng baseplate hàn trực tiếp, rất khó tháo. Nếu không có kinh nghiệm, nên gửi trung tâm chuyên nghiệp.

Bước 3: Chuẩn bị lắp IGBT mới

Kiểm tra IGBT mới:

• Mã part number đúng
• Đo thử trước khi lắp (tránh nhận hàng lỗi)
• Kiểm tra chân có cong, gãy không

Chuẩn bị keo tản nhiệt:

• Loại khuyên dùng: Keo silicon tản nhiệt (thermal paste) chịu nhiệt > 150°C
• Thương hiệu: Arctic MX-4, Noctua NT-H1, hoặc loại công nghiệp
• Không dùng keo thường hoặc keo dán!

Bước 4: Lắp IGBT mới

1. Bôi keo tản nhiệt mỏng đều lên baseplate (layer mỏng ~0.3-0.5mm)
2. Đặt module vào đúng vị trí
3. Hàn các chân (nếu PTH) hoặc hàn reflow (nếu SMD)
4. Xiết bu lông cố định (moment xoắn chuẩn theo datasheet)
5. Kết nối lại dây gate driver
6. Kiểm tra lại lần cuối bằng đồng hồ

Bước 5: Kiểm tra sau khi thay

Test không nguồn (Power-off test):

• Đo lại tất cả các IGBT → Đảm bảo OK
• Đo cách điện DC-bus với chassis → Phải > 1MΩ
• Đo ngắn mạch giữa P-U, P-V, P-W, N-U, N-V, N-W → Phải ∞

Test có nguồn không tải:

1. Chưa nối động cơ
2. Cấp nguồn AC
3. Đo DC-Link: 530-560VDC ✓
4. Đo các nguồn điều khiển: +5V, +15V ✓
5. Setting tần số thấp (5Hz)
6. Nhấn Start
7. Quan sát dòng điện: Phải < 10% định mức
8. Đo nhiệt độ IGBT bằng súng nhiệt: < 50°C sau 5 phút

Test có tải thực:

1. Nối động cơ vào
2. Khởi động từ tần số thấp (10Hz) → từ từ tăng lên 50Hz
3. Quan sát dòng, nhiệt độ, âm thanh
4. Chạy liên tục 2-4 giờ
5. Kiểm tra nhiệt độ IGBT: < 70°C là tốt, < 85°C là chấp nhận được

Nếu tất cả OK → Thành công!

Case study thực tế - Biến tần Siemens MM440 15kW nổ IGBT lặp lại:

Bối cảnh: Nhà máy thực phẩm Đồng Nai, băng tải đóng gói. Đã thay IGBT 2 lần, mỗi lần chạy được 3-4 ngày lại nổ.

Timeline:

• Lần 1: Thợ thay IGBT module → 3 ngày sau nổ lại
• Lần 2: Gửi trung tâm khác sửa, thay IGBT + driver → 4 ngày sau lại nổ
• Lần 3: Gọi HLAuto hỗ trợ

Quy trình phân tích của HLAuto:

Bước 1: Kiểm tra lịch sử

• Hỏi: "Lần nào cũng cháy cùng 1 pha hay ngẫu nhiên?"
• Trả lời: "Lần đầu cháy pha U, lần 2 cháy pha V"
• → Không phải lỗi cố định 1 pha, có vấn đề chung!

Bước 2: Kiểm tra mạch xung quanh IGBT

• Đo driver IC (2SD315AI): OK
• Đo nguồn driver (±15V): OK
• Đo điện trở gate: OK (22Ω)
• Kiểm tra tụ snubber: Phát hiện 3/6 tụ 0.22µF/1200V bị chập!

Phân tích nguyên nhân:

Tụ snubber có nhiệm vụ:

• Hấp thụ spike điện áp khi IGBT đóng ngắt
• Bảo vệ IGBT khỏi overvoltage tức thời

Khi tụ snubber chập:

• Spike điện áp không được hấp thụ
• IGBT phải chịu điện áp cao đột ngột (có thể lên 800-1000V)
• Sau vài ngày làm việc, IGBT bị stress quá mức → Nổ

Giải pháp đúng:

• Thay IGBT module Infineon chính hãng (4.2 triệu)
• Thay TOÀN BỘ 6 tụ snubber 0.22µF/1200V (300k)
• Thay driver IC phòng ngừa (200k)
• Kiểm tra và làm sạch tản nhiệt
• Bôi lại keo tản nhiệt chất lượng cao

Tổng chi phí: 4.7 triệu (vs 1.8 triệu lần đầu)

Kết quả: Biến tần chạy ổn định đến giờ (hơn 1.5 năm), không còn lỗi.

Bài học: Sửa biến tần không phải "càng rẻ càng tốt". Tiết kiệm 500k linh kiện nhưng tốn 5 triệu sửa lại + mất thời gian sản xuất + uy tín → Không đáng!

4.3. Thay tụ điện đúng quy trình

Tụ điện điện phân (Electrolytic Capacitor) là linh kiện có tuổi thọ giới hạn nhất trong biến tần. Theo thống kê từ kinh nghiệm HLAuto:

• Môi trường lý tưởng (25°C, ít bụi): 5-7 năm
• Môi trường thực tế (35-40°C, bụi nhiều): 3-5 năm
• Môi trường khắc nghiệt (>45°C, rung động): 1-3 năm

Nhận biết tụ điện cần thay:

Dấu hiệu nhìn thấy:

1. Phồng đỉnh - Dễ nhận biết nhất
2. Rò dung dịch - Có vết chất lỏng xung quanh tụ
3. Vỏ nứt, sần sùi
4. Đế tụ bị gỉ - Dấu hiệu rò lâu ngày

Dấu hiệu đo được:

1. ESR cao:
   • Tụ 470µF chuẩn ESR < 0.3Ω
   • Nếu > 0.5Ω → Nên thay
   • Nếu > 1Ω → Phải thay ngay
2. Dung lượng giảm:
   • Giảm < 20% → Còn dùng được
   • Giảm 20-30% → Nên thay
   • Giảm > 30% → Phải thay
3. Dòng rò cao:
   • Tụ tốt: < 1µA/µF
   • Tụ yếu: > 3µA/µF

Quy trình thay tụ DC-Link - Chi tiết từng bước:

Tụ DC-Link là tụ lớn nhất trong biến tần, thường:

• Công suất 0.75-3.7kW: 470µF/400V
• Công suất 5.5-11kW: 680-1000µF/400-450V
• Công suất 15-37kW: 1200-2200µF/450-500V

Bước 1: Chuẩn bị

Dụng cụ:

• Mỏ hàn lớn 80-100W (tụ lớn cần nhiệt cao)
• Hút thiếc hoặc đồng bện hút thiếc
• Kìm cắt, kìm nhíp
• Đồng hồ vạn năng

Tụ thay thế:

• Điện áp: Tối thiểu bằng tụ cũ, khuyên dùng cao hơn 50-100V
• Dung lượng: Bằng hoặc cao hơn 10-20%
• Nhiệt độ: 105°C thay vì 85°C
• Thương hiệu uy tín: Nichicon, Rubycon, Nippon Chemi-Con, Panasonic

Bảng tra nhanh tụ thay thế:

Bước 2: Tháo tụ cũ

1. XẢ TỤ AN TOÀN! (Xem hướng dẫn ở Phần 1)
2. Chụp ảnh vị trí cực tính (+/-)
3. Hàn nóng các chân tụ (nhiệt độ 380-400°C)
4. Dùng hút thiếc hoặc đồng bện hút sạch thiếc
5. Nhấc tụ ra nhẹ nhàng (tránh làm rộng lỗ hàn)
6. Làm sạch lỗ hàn

⚠️ Lưu ý: Tụ DC-Link thường có 2 loại:

• Snap-in: Chân cắm qua lỗ, có móc giữ → Cần nhấn móc trước khi tháo
• Screw terminal: Có vít siết → Cần tháo vít trước

Bước 3: Kiểm tra tụ mới

Trước khi lắp, bắt buộc kiểm tra:

• Dung lượng đúng không? (đo bằng đồng hồ có chức năng đo tụ)
• Điện áp chuẩn không?
• Cực tính đúng không? (chân dài = +, sọc trắng = -)
• Có vết lỗi sản xuất không? (móp méo, rò...)

Mẹo: Với tụ lớn, nên đo ESR trước khi lắp. Tụ mới chuẩn phải có ESR < 0.1Ω.

Bước 4: Lắp tụ mới

1. KIỂM TRA CỰC TÍNH! (Lắp ngược = nổ tụ ngay khi cấp nguồn)
2. Cắm chân tụ vào lỗ PCB
3. Đảm bảo tụ ngồi thẳng, sát PCB
4. Hàn 1 chân trước để cố định
5. Kiểm tra lại hướng, điều chỉnh nếu cần
6. Hàn chân còn lại
7. Cắt bỏ phần chân thừa (nếu có)

Kỹ thuật hàn chuẩn:

• Nhiệt độ: 350-380°C
• Thời gian: 3-5 giây/chân
• Thiếc: Đủ bao phủ chân và pad, không quá nhiều
• Kết quả: Bề mặt hàn bóng, không có "núi thiếc"

Bước 5: Kiểm tra sau khi thay

Test không nguồn:

• Đo cực tính bằng đồng hồ (chế độ Diode)
  • Que đỏ vào (+), que đen vào (-): Tụ nạp điện → kim lên rồi về ∞
  • Đảo ngược: Không có phản ứng
• Đo cách điện với chassis: > 1MΩ
• Kiểm tra chân hàn: Chắc chắn, không lỏng

Test có nguồn:

• Cấp nguồn AC
• Đo điện áp DC-Link: Phải đạt 530-560VDC (với 380V AC)
• Đo nhiệt độ tụ sau 30 phút: < 50°C là tốt
• Đo gợn sóng (ripple) nếu có oscilloscope: < 5% điện áp DC

Nếu tất cả OK → Hoàn thành!

Tips chuyên sâu - Khi nào nên thay tụ theo cụm?

Nên thay theo cụm khi:

1. Biến tần > 5 năm tuổi
2. Đã có 1 tụ hỏng
3. Các tụ còn lại cùng thời gian lắp đặt
4. ESR của các tụ còn lại đều > 0.5Ω

Lý do:

• Các tụ cùng lô sản xuất → Tuổi thọ tương đương
• Nếu 1 tụ hỏng, các tụ còn lại phải gánh thêm gợn sóng → Hỏng nhanh hơn
• Chi phí thay cụm chỉ tăng 50% nhưng tránh phải sửa lại nhiều lần

Kinh nghiệm thực tế: Nhà máy dệt ở Nam Định, biến tần Fuji 22kW, lần đầu chỉ thay 1 tụ hỏng. 2 tháng sau, 2 tụ còn lại lần lượt hỏng. Tổng chi phí: 2.5 triệu (công + linh kiện + vận chuyển 3 lần). Nếu thay cả 3 tụ từ đầu: Chỉ 1.5 triệu!

5. Xử lý các lỗi thường gặp

5.1. Lỗi quá dòng (Overcurrent - OC)

Đây là lỗi phổ biến nhất, chiếm ~40% tổng số lỗi biến tần.

Mã lỗi thường gặp:

• Siemens: F0001, F0011
• ABB: 2210, 2212
• Delta: OC
• Mitsubishi: E.OC, E.OC1, E.OC2, E.OC3
• Schneider: OCF, SOF
• Yaskawa: OC

Nguyên nhân theo tỷ lệ thực tế (từ 500+ case tại HLAuto):

Quy trình xử lý lỗi OC từng bước:

BƯỚC 1: Phân loại lỗi OC

Lỗi OC có thể xảy ra ở các giai đoạn khác nhau:

OC khi khởi động (OC during acceleration):

• Thường do: Gia tốc quá nhanh, tải quá nặng, động cơ bị kẹt
• Dễ xử lý nhất

OC khi đang chạy ổn định:

• Thường do: Tải tăng đột ngột, IGBT yếu, nhiễu cảm biến
• Khó hơn, cần kiểm tra kỹ

OC khi giảm tốc:

• Hiếm gặp, thường do: Tải quán tính lớn, thời gian giảm tốc quá nhanh
• Cần điều chỉnh thông số

BƯỚC 2: Kiểm tra cơ bản

✓ Reset lỗi và test không tải:

1. Reset biến tần
2. Ngắt kết nối động cơ
3. Cấp nguồn và chạy thử không tải (5-10Hz)
4. Quan sát dòng tiêu thụ

Kết quả:

• Nếu không lỗi → Vấn đề ở phía tải (motor, cáp, cơ khí)
• Nếu vẫn lỗi → Vấn đề ở phía biến tần (IGBT, cảm biến)

✓ Kiểm tra cơ khí động cơ:

• Quay thử trục động cơ bằng tay → Có nặng bất thường không?
• Kiểm tra ổ bi → Có kêu, rít không?
• Kiểm tra tải → Có bị kẹt, vướng không?

✓ Kiểm tra cáp động cơ:

• Độ dài: Nếu > 50m → Cần reactor đầu ra
• Cách điện: Đo bằng Megger, phải > 10MΩ
• Tiết diện: Đủ so với dòng định mức không?

BƯỚC 3: Điều chỉnh thông số

Tăng thời gian gia tốc (Acceleration time):

• Thông thường set: 3-5 giây
• Nếu lỗi OC → Tăng lên 10-15 giây
• Với tải rất nặng → Có thể lên 20-30 giây

Ví dụ setting:

• Siemens: P1120 (Ramp-up time)
• ABB: 2202 (Acceleration time 1)
• Delta: P00-09 (Acceleration time)
• Mitsubishi: Pr.7 (Acceleration time)

Giảm dòng khởi động ban đầu:

• Một số biến tần có chức năng giới hạn dòng (Current limit)
• Set về 120-150% thay vì 200%

Ví dụ:

• Delta: P00-17 (Torque boost) giảm xuống 0-1%
• Mitsubishi: Pr.0 (Torque boost) set = 0

BƯỚC 4: Kiểm tra phần cứng

Nếu sau điều chỉnh thông số vẫn lỗi → Kiểm tra IGBT:

Đo theo hướng dẫn ở mục 4.2:

• Nếu IGBT hỏng → Thay module
• Nếu IGBT OK → Kiểm tra cảm biến dòng

Kiểm tra cảm biến dòng (Hall sensor):

Cảm biến dòng thường là Hall effect sensor hoặc shunt resistor:

• Đo điện áp đầu ra cảm biến khi không tải: Phải gần 0V
• Nếu có điện áp offset lớn (> 0.5V) → Cảm biến lỗi

Cách xử lý tạm thời: Nếu không có cảm biến thay thế ngay, có thể:

1. Tăng ngưỡng bảo vệ OC lên 10-20%
2. Giảm tải xuống 70-80%
3. Order linh kiện và thay khi có hàng

Case study - Biến tần Delta VFD-B 3.7kW - Lỗi OC bí ẩn:

Bối cảnh: Xưởng gỗ Bình Dương, máy chà nhám tự động

Triệu chứng:

• Biến tần báo lỗi OC ngẫu nhiên
• Không có quy luật: Có khi 30 phút, có khi 3 giờ mới lỗi
• Đã thay thế động cơ, cáp → Vẫn lỗi
• Đã kiểm tra IGBT → OK

Quy trình chẩn đoán:

Mình yêu cầu anh kỹ thuật viên ghi lại chính xác thời điểm biến tần lỗi trong 3 ngày:

• Ngày 1: 9h30, 11h45, 14h20
• Ngày 2: 9h15, 11h35, 14h40
• Ngày 3: 9h40, 11h25, 14h10

Phát hiện: Tất cả lỗi xảy ra vào khung giờ 9h-10h, 11h30-12h, 14h-15h → Đúng giờ cao điểm dùng điện của xưởng!

Kiểm tra sâu hơn:

• Đo điện áp lưới những thời điểm đó: Chỉ còn 350-360V (thay vì 380V)
• Điện áp thấp → Động cơ cần dòng cao hơn để giữ moment → Biến tần báo OC

Giải pháp:

1. Ngắn hạn: Tăng thời gian gia tốc từ 5s lên 12s
2. Trung hạn: Điều chỉnh setting biến tần: Bật chế độ "Energy saving" hoặc "Flux optimization"
3. Dài hạn: Nâng cấp máy biến áp hoặc lắp AVR (Automatic Voltage Regulator)

Kết quả: Sau khi tăng thời gian gia tốc và bật chế độ tiết kiệm năng lượng → Không còn lỗi OC.

Bài học: Không phải lỗi nào cũng do biến tần hoặc động cơ. Nhiều khi nguyên nhân nằm ở hệ thống điện tổng thể!

5.2. Lỗi quá áp (Overvoltage - OV)

Mã lỗi thường gặp:

• Siemens: F0002
• ABB: 3210
• Delta: Ov
• Mitsubishi: E.OV
• Schneider: ObF, OSF
• Yaskawa: OV

Nguyên lý lỗi OV:

Khi động cơ đang chạy và bạn dừng lại (hoặc giảm tốc):

1. Động cơ trở thành máy phát điện (do quán tính)
2. Năng lượng phát ra → Trả về DC-Link của biến tần
3. Điện áp DC-Link tăng lên (từ 560V có thể lên 700-800V)
4. Nếu vượt ngưỡng (thường 780-820V) → Báo lỗi OV

Nguyên nhân thường gặp:

Quy trình xử lý từng bước:

GIẢI PHÁP 1: Tăng thời gian giảm tốc (Deceleration time)

Nguyên lý: Cho động cơ dừng lại từ từ → Năng lượng hồi sinh ít → Điện áp DC-Link không tăng đột ngột

Cách setting:

• Thời gian hiện tại: Ví dụ 5 giây
• Tăng lên: 10-15 giây (hoặc gấp đôi)
• Test lại → Nếu vẫn lỗi → Tăng thêm

Thông số:

• Siemens: P1121 (Ramp-down time)
• ABB: 2203 (Deceleration time 1)
• Delta: P00-10 (Deceleration time)
• Mitsubishi: Pr.8 (Deceleration time)

Ví dụ thực tế: Băng tải xi măng Hải Phòng - Schneider ATV320 11kW. Thời gian giảm tốc ban đầu: 5s → Lỗi OSF liên tục. Tăng lên 15s → Hết lỗi hoàn toàn.

GIẢI PHÁP 2: Gắn điện trở xả (Braking resistor)

Khi nào cần điện trở xả?

• Tải quán tính rất lớn (băng tải dài, ly tâm, quạt lớn...)
• Cần dừng nhanh (< 5 giây)
• Dừng/khởi động thường xuyên

Cách chọn điện trở xả:

Công thức tính:

• Giá trị điện trở (Ω) = Vdc² / (2 × P_brake)
• Công suất (W) = 0.1 × P_motor (cho dừng thường xuyên)

Với Vdc = 560V (điện áp DC-Link)

Bảng tra nhanh:

Lưu ý quan trọng:

• Điện trở phải chịu được nhiệt độ cao (>200°C)
• Lắp ở vị trí thông thoáng
• Cần có relay hoặc IGBT điều khiển (brake chopper)

Case study: Xưởng cơ khí thép Bà Rịa - Vũng Tàu, cầu trục 15kW. Ban đầu không có điện trở xả, mỗi lần dừng báo lỗi OV. Sau khi gắn điện trở 50Ω/1000W → Hoạt động ổn định, thậm chí có thể giảm thời gian dừng từ 12s xuống 6s.

GIẢI PHÁP 3: Kiểm tra và ổn định điện áp lưới

Nếu điện áp đầu vào > 400V (với lưới 380V):

• Kiểm tra máy biến áp
• Kiểm tra AVR nếu có
• Liên hệ điện lực để ổn định

GIẢI PHÁP 4: Thay tụ DC-Link nếu yếu

Tụ DC-Link yếu không hấp thụ được năng lượng hồi sinh → OV:

• Đo ESR: Nếu > 0.5Ω → Thay
• Kiểm tra phồng, rò → Thay ngay

5.3. Lỗi quá nhiệt (Overheat - OH)

Mã lỗi:

• Siemens: F0010, A0500
• ABB: 4310
• Delta: OH
• Mitsubishi: E.THM, E.THT
• Schneider: OHF
• Yaskawa: OH, OH1, OH2

Nguyên nhân:

Quy trình xử lý:

Bước 1: Kiểm tra quạt tản nhiệt

• Quạt có quay không?
• Tốc độ có giảm (so với mới)?
• Có kêu rè, rít bất thường?

Cách test quạt:

• Ngắt biến tần khỏi tải
• Cấp nguồn
• Để quạt chạy 5 phút
• Dùng tay cảm nhận gió → Phải có luồng gió mạnh

Nếu quạt yếu/hỏng:

• Thay quạt cùng model hoặc tương đương
• Lưu ý điện áp quạt (220VAC, 110VAC, hoặc 24VDC)

Bước 2: Vệ sinh biến tần

Quy trình vệ sinh chuẩn:

1. Ngắt nguồn hoàn toàn
2. Tháo nắp biến tần
3. Dùng máy thổi khí (air blower) thổi sạch bụi
4. Dùng chổi mềm làm sạch khe tản nhiệt
5. Kiểm tra không còn bụi vướng
6. Lắp lại nắp

⚠️ Lưu ý:

• KHÔNG dùng nước hoặc hóa chất tẩy rửa
• KHÔNG dùng khí nén áp lực quá cao (> 3 bar) - có thể thổi bay linh kiện SMD
• Nên vệ sinh định kỳ 3-6 tháng/lần

Bước 3: Kiểm tra cảm biến nhiệt (Thermistor)

Cảm biến nhiệt thường là NTC thermistor (điện trở giảm khi nhiệt độ tăng):

Cách kiểm tra:

1. Tháo cảm biến ra khỏi tản nhiệt
2. Đo điện trở ở nhiệt độ phòng (~25°C)
3. So sánh với datasheet

Giá trị chuẩn:

• NTC 10kΩ/B3950: ~10kΩ ở 25°C
• NTC 5kΩ/B3435: ~5kΩ ở 25°C

Nếu sai lệch > 20% → Thay cảm biến

Case study - Biến tần Delta VFD-B 3.7kW (Đã kể ở Phần 1):

Lỗi OH liên tục dù quạt OK, vệ sinh sạch sẽ, nhiệt độ môi trường bình thường.

Nguyên nhân: Thermistor NTC 10kΩ suy giảm còn 8.2kΩ ở nhiệt độ thường → Bo mạch "tưởng" nhiệt độ cao → Báo lỗi sai.

Giải pháp: Thay thermistor NTC 10kΩ/B3950 (15k/con) → Hết lỗi.

Bài học: 30% lỗi OH thực ra do cảm biến nhiệt hỏng, không phải thực sự quá nhiệt!

6. Case study thực tế tại xưởng

Case #3: ABB ACS550 22kW - Lỗi truyền thông Profibus

Bối cảnh: Hệ thống xử lý nước thải, Đồng Nai. Hệ thống gồm:

• PLC Siemens S7-300
• 5 biến tần ABB điều khiển bơm qua Profibus
• 1 biến tần (số 3) liên tục mất kết nối

Triệu chứng:

• PLC báo "Profibus slave not found"
• Biến tần vẫn chạy được bằng tay (local mode)
• Đèn Profibus nhấp nháy đỏ trên biến tần
• 4 biến tần còn lại hoạt động OK

Các giả thuyết đã thử (của họ trước khi gọi HLAuto):

• ❌ Thay cáp Profibus → Không khắc phục
• ❌ Reset biến tần → Không khắc phục
• ❌ Thay card Profibus → Không khắc phục (tốn 8 triệu!)
• ❌ Cài lại địa chỉ Profibus → Không khắc phục

Quy trình phân tích của HLAuto:

Bước 1: Thu thập thông tin hệ thống

• Cấu trúc mạng: Master (PLC) → 5 Slaves (biến tần)
• Baud rate: 1.5Mbps
• Địa chỉ biến tần số 3: Node 5
• Tổng độ dài cáp Profibus: ~80m
• Thời điểm lỗi: Ngẫu nhiên, có khi vài giờ, có khi cả ngày không lỗi

Bước 2: Kiểm tra chuẩn Profibus

Profibus có yêu cầu kỹ thuật nghiêm ngặt:

• ✅ Cáp phải bọc shield (chống nhiễu)
• ✅ Phải có điện trở kháng cuối (termination resistor 120Ω) ở 2 đầu bus
• ✅ Topology: Daisy chain hoặc line, KHÔNG phải star
• ✅ Grounding đúng quy chuẩn

Bước 3: Kiểm tra thực tế

Mình yêu cầu vẽ sơ đồ mạng Profibus của họ:

PLC ──┬─ Biến tần 1 ─ Biến tần 2 ─ Biến tần 3 ─┬─ Biến tần 4
                              │                                        │
                              └─ Biến tần 5 ───────────────────────────┘

Phát hiện vấn đề: Cấu trúc không đúng chuẩn! Biến tần 5 được nối từ PLC theo đường riêng, tạo thành hình chữ Y → Vi phạm topology Profibus!

Bước 4: Kiểm tra termination resistor

Dùng đồng hồ vạn năng, ngắt nguồn tất cả thiết bị, đo điện trở giữa Data+ và Data-:

• Kết quả: 180Ω
• Chuẩn phải là: 60Ω (120Ω // 120Ω = 60Ω khi có 2 điện trở ở 2 đầu)

Nguyên nhân:

1. Topology sai (hình Y thay vì line)
2. Chỉ có 1 điện trở termination thay vì 2
3. Khi mở rộng hệ thống, họ không tái cấu trúc mạng đúng cách

Tại sao lỗi ngẫu nhiên? Khi không có termination đúng:

• Tín hiệu phản xạ (signal reflection)
• Gây nhiễu → Lỗi giao tiếp
• Mức độ nhiễu phụ thuộc vào điện từ môi trường → Lỗi không đều

Giải pháp:

Bước 1: Tái cấu trúc mạng đúng chuẩn:

PLC ─ Biến tần 1 ─ Biến tần 2 ─ Biến tần 3 ─ Biến tần 4 ─ Biến tần 5
                         ↑                                                                  ↑
                        120Ω                                                              120Ω

Bước 2: Gắn điện trở termination 120Ω ở:

• Đầu PLC (đã có sẵn trong module)
• Đầu biến tần 5 (cuối cùng của line)

Bước 3: Kiểm tra grounding

• Đảm bảo shield của cáp được nối đất đúng 1 đầu
• Không nối 2 đầu (tránh ground loop)

Kết quả: Hệ thống hoạt động ổn định hoàn toàn, không còn lỗi kết nối. Chi phí sửa: 100k (2 điện trở + dây nối). Thời gian: 3 giờ.

Bài học:

1. Lỗi truyền thông không chỉ do phần cứng, mà còn do cấu hình, topology
2. Chuẩn Profibus/Modbus phải tuân thủ nghiêm ngặt
3. Card Profibus 8 triệu họ đã thay... hoàn toàn không cần thiết!

7. Kinh nghiệm tiết kiệm chi phí sửa chữa

7.1. Khi nào nên tự sửa, khi nào nên gửi đi?

Đây là câu hỏi mình được hỏi nhiều nhất. Câu trả lời không phải "cứ tự sửa là tốt", mà phải cân nhắc nhiều yếu tố.

Bảng quyết định dựa trên tình huống thực tế:

Nguyên tắc vàng:

• Nếu giá trị sửa chữa > 60% giá trị biến tần mới → Cân nhắc mua mới
• Nếu không chắc chắn > 70% → Gọi chuyên gia tư vấn trước khi động tay

7.2. Mua linh kiện ở đâu uy tín?

Sau 10 năm kinh nghiệm, mình đã rút ra được danh sách nguồn linh kiện đáng tin cậy:

IGBT Module - Linh kiện đắt nhất, cần cẩn thận nhất:

✅ Nên mua:

• Chính hãng mới: Infineon, Fuji Electric, Semikron, Mitsubishi
  • Nguồn: Digikey.vn, Mouser, đại lý chính hãng
  • Giá: Cao nhưng đáng tin cậy
  • Bảo hành: 6-12 tháng
• Hàng tháo máy (used/refurbished):
  • Nguồn: Nhật Tảo (Bách Khoa HCM), các shop uy tín trên Facebook
  • Giá: Rẻ hơn 40-60%
  • Lưu ý: Phải test kỹ trước khi mua, yêu cầu người bán đo trước mặt

⚠️ Cẩn thận với:

• Hàng Trung Quốc fake (giá rẻ bất thường, <50% giá chính hãng)
• Hàng không rõ nguồn gốc
• Shop không cho test trước khi mua

Tụ điện:

✅ Thương hiệu uy tín:

• Nichicon (Nhật) - Tốt nhất
• Rubycon (Nhật) - Rất tốt
• Nippon Chemi-Con (Nhật) - Tốt
• Panasonic (Nhật) - Tốt
• Samwha (Hàn Quốc) - Khá

Nguồn mua:

• Online: Digikey.vn, Mouser, Linh Kiện Điện Tử Bách Khoa
• Offline: Chợ Tân Bình (HCM), Chợ Trời (HN)

❌ Tránh: Tụ điện Trung Quốc giá rẻ, thường hỏng nhanh

IC điều khiển, IC nguồn:

Nguồn uy tín:

• Thegioiic.com (HCM)
• IC995.com
• Các shop linh kiện điện tử uy tín

Checklist khi mua IC:

• Kiểm tra date code (tránh hàng quá cũ)
• Yêu cầu test trước nếu giá trị lớn
• Mua dự phòng 1-2 con (nếu đặt hàng từ nước ngoài)

7.3. 15 Tips "nhỏ mà có võ" từ thực tế

1. Luôn có tụ DC-Link dự phòng

• Mua theo lô 5-10 con khi cần → Giá sỉ rẻ hơn 30-40%
• Tụ điện có hạn sử dụng → Nên thay định kỳ 5 năm

2. Học hàn SMD - Đầu tư một lần, dùng cả đời

• Khóa học 1-2 tuần: 2-3 triệu
• Tiết kiệm phí công thợ: 500k-1tr/lần
• Hoàn vốn sau 3-5 lần sửa

3. Đầu tư máy kiểm tra IGBT

• Giá: 2-3 triệu (Peak Atlas DCA Pro)
• Tiết kiệm thời gian chẩn đoán: 80%
• Hoàn vốn sau 5-10 lần sửa IGBT

4. Tham gia group kỹ thuật Facebook/Zalo

• Học hỏi kinh nghiệm miễn phí
• Mua bán linh kiện giá tốt
• Hỗ trợ kỹ thuật từ cộng đồng
• Gợi ý: Group "Sửa chữa Biến tần Việt Nam", "Điện tự động hóa"

5. Backup file cài đặt định kỳ

• Dùng phần mềm nhà sản xuất
• Lưu lên Google Drive, Dropbox
• Tránh mất thông số phải setting lại mất vài giờ

6. Vệ sinh định kỳ 6 tháng

• Chi phí: 0đ (tự làm)
• Giảm 70% nguy cơ lỗi quá nhiệt
• Tăng tuổi thọ biến tần 30-50%

7. Ghi chép lịch sử sửa chữa

• Tạo file Excel: Ngày, lỗi, linh kiện thay, chi phí
• Biết chu kỳ hỏng hóc → Chủ động phòng tránh
• Dễ dàng warranty claim

8. Đàm phán giá khi mua nhiều

• Mua 5-10 con cùng lúc → Giảm 10-15%
• Mua cùng với đồng nghiệp → Giảm thêm 5-10%

9. Thay tụ điện theo cụm

• Tụ cùng lô sản xuất → Tuổi thọ tương tự
• Thay cụm 1 lần > Thay lẻ nhiều lần
• Chi phí cao hơn 30-40%, nhưng tránh sửa lại

10. Không nên hàn nguội

• Hàn nguội → Hỏng pad PCB → Tốn hơn nhiều lần
• Đầu tư mỏ hàn tốt từ đầu

11. Kiểm tra bảo hành trước khi tháo seal

• Nhiều biến tần có seal bảo hành
• Tháo seal = Mất quyền bảo hành
• Kiểm tra kỹ trước khi quyết định

12. Dùng keo tản nhiệt chất lượng

• Keo tốt (Arctic MX-4): 150k
• Keo dở: 30k
• Chênh lệch nhiệt độ: 10-15°C
• Tuổi thọ IGBT tăng đáng kể

13. Chụp ảnh sơ đồ trước khi tháo

• Tránh nhầm lẫn khi lắp lại
• Đặc biệt quan trọng với dây tín hiệu

14. Test linh kiện mới trước khi lắp

• Tránh nhận hàng lỗi
• Đo nhanh bằng đồng hồ: 2-3 phút
• Tránh phải tháo lại

15. Có biến tần backup cho thiết bị quan trọng

• Chi phí: Bằng 1 lần sửa chữa khẩn cấp
• Tránh mất mát do dừng sản xuất
• Dùng luân phiên → Cả 2 đều bền hơn

8. Hướng dẫn chi tiết theo từng hãng

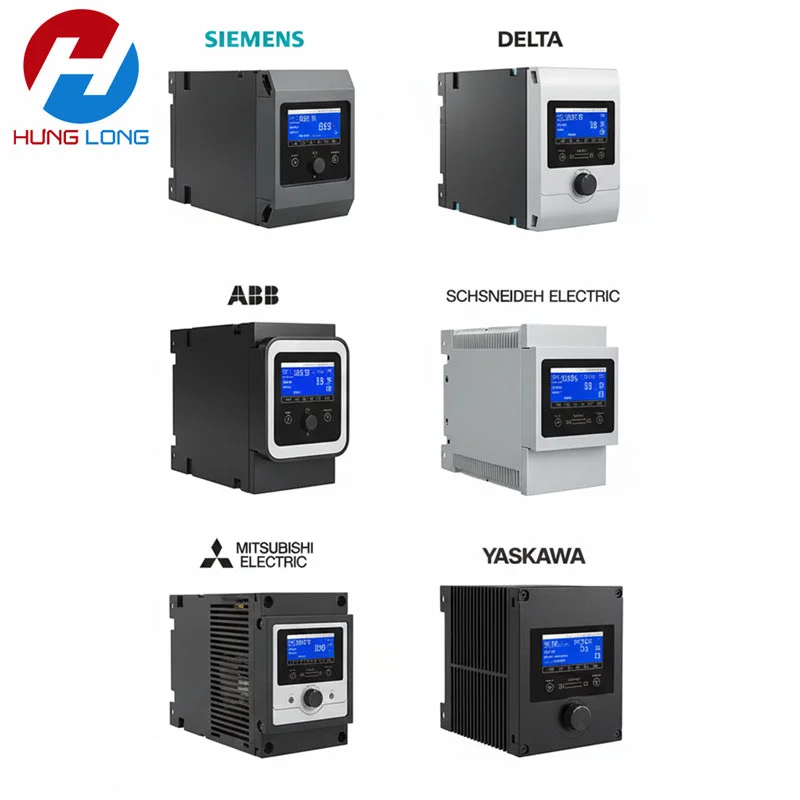

Tổng quan 10 hãng biến tần phổ biến tại Việt Nam

Sau đây là bảng so sánh và link chi tiết đến các bài hướng dẫn sửa biến tần chuyên sâu theo từng hãng:

Tips chọn hãng cho dự án mới:

Nếu ưu tiên độ bền, ít hỏng: Siemens, ABB, Mitsubishi
Nếu ưu tiên giá thành: Delta, LS, INVT
Nếu cần hiệu suất cao: Yaskawa, ABB
Nếu cần hỗ trợ tốt tại VN: Siemens, Delta, Schneider

9. Câu hỏi thường gặp (FAQ)

❓ Biến tần có thể tự sửa được không hay phải gửi hãng?

Trả lời từ kinh nghiệm HLAuto:

Phân bổ theo độ phức tạp:

• 60% lỗi: Có thể tự sửa (reset, vệ sinh, thay tụ/quạt, điều chỉnh thông số)
• 30% lỗi: Cần kỹ thuật viên có kinh nghiệm (thay IGBT, sửa bo mạch)
• 10% lỗi: Phải gửi hãng hoặc trung tâm chuyên sâu (firmware, bo điều khiển phức tạp)

Kinh nghiệm: Nếu bạn đã làm việc với biến tần 1-2 năm, hiểu kiến thức điện tử cơ bản → Tự xử lý được 70% case.

❓ Thời gian sửa biến tần mất bao lâu?

Timeline thực tế từ HLAuto:

Tips rút ngắn thời gian:

• Có sẵn linh kiện dự phòng phổ biến
• Có biến tần backup cho thiết bị quan trọng
• Liên hệ trung tâm sửa chữa có dịch vụ express (2-4 giờ)

❓ Chi phí sửa biến tần khoảng bao nhiêu?

Bảng chi phí tham khảo (2025) - Dựa trên thống kê HLAuto:

Lưu ý:

• Giá chỉ mang tính tham khảo
• Biến động theo khu vực (HN, HCM, tỉnh)
• Hãng cao cấp (Siemens, ABB) đắt hơn 30-50%

Kinh nghiệm tiết kiệm:

• Tự sửa lỗi cơ bản → Tiết kiệm 60-70%
• Mua linh kiện online → Rẻ hơn 20-30%
• Thỏa thuận trước khi sửa → Tránh "chặt chém"

❓ Làm sao biết biến tần sắp hỏng để phòng tránh?

9 dấu hiệu cảnh báo cần chú ý:

1. ⚠️ Quạt kêu to bất thường hoặc quay chậm

• Dấu hiệu: Tiếng ồn tăng, hoặc gió yếu hơn bình thường
• Hành động: Thay quạt ngay (200-500k) tránh quá nhiệt

2. ⚠️ Mùi khét nhẹ (dù vẫn chạy được)

• Dấu hiệu: Có mùi nhựa, mùi điện tử cháy
• Hành động: Dừng máy, kiểm tra ngay

3. ⚠️ Nhiệt độ tăng cao hơn bình thường

• Dấu hiệu: Vỏ biến tần nóng hơn 60°C
• Hành động: Vệ sinh, kiểm tra quạt

4. ⚠️ Báo alarm thường xuyên rồi tự hết

• Dấu hiệu: Alarm OH, UV... xuất hiện rồi biến mất
• Hành động: Ghi nhận, kiểm tra kỹ nguyên nhân

5. ⚠️ Màn hình nhấp nháy hoặc mờ đi

• Dấu hiệu: Hiển thị không ổn định
• Hành động: Kiểm tra nguồn bo mạch

6. ⚠️ Động cơ giật, mất moment

• Dấu hiệu: Tốc độ không đều, rung giật
• Hành động: Kiểm tra IGBT, encoder

7. ⚠️ Thay đổi âm thanh vận hành

• Dấu hiệu: Tiếng kêu khác lạ (rè, huýt...)
• Hành động: Kiểm tra IGBT, cuộn dây

8. ⚠️ Đèn LED bất thường

• Dấu hiệu: Nhấp nháy không theo pattern thông thường
• Hành động: Đọc manual, kiểm tra mã lỗi

9. ⚠️ Biến tần đã dùng > 7 năm

• Dấu hiệu: Tuổi thọ trung bình tụ điện hết
• Hành động: Lên kế hoạch thay tụ dự phòng

Checklist bảo trì phòng ngừa 6 tháng/lần:

• Vệ sinh bụi bẩn
• Kiểm tra quạt tản nhiệt
• Kiểm tra nhiệt độ hoạt động
• Đo điện áp DC-Link
• Xiết lại các đầu nối điện
• Backup thông số cài đặt

❓ Biến tần bị nước vào xử lý thế nào?

Quy trình cấp cứu - Thời gian vàng 6 giờ đầu:

BƯỚC 1: NGAY LẬP TỨC (trong 5 phút đầu)

1. Ngắt nguồn hoàn toàn (CB, contactor)
2. KHÔNG CẤP NGUỒN THỬ - sẽ làm cháy bo mạch!
3. Tháo biến tần ra khỏi tủ điện

BƯỚC 2: SƠ CỨU (trong 1-2 giờ đầu)

1. Mở vỏ biến tần
2. Dùng khăn/giấy thấm nước
3. Quan sát xem nước vào khu vực nào:
   • Bo mạch điều khiển: Nguy hiểm!
   • Mạch công suất: Tùy mức độ

BƯỚC 3: SẤY KHÔ (6-24 giờ)

Cách 1 - Sấy tự nhiên (an toàn nhất):

• Đặt nơi khô ráo, thông gió
• Dùng quạt thổi (không dùng nhiệt)
• Thời gian: 24-48 giờ

Cách 2 - Sấy nhanh (có rủi ro):

• Dùng máy sấy tóc (nhiệt độ thấp <60°C)
• Khoảng cách >20cm
• Thời gian: 2-4 giờ
• KHÔNG dùng nhiệt độ cao!

BƯỚC 4: VỆ SINH (sau khi khô)

1. Dùng cồn IPA 99% (isopropyl alcohol)
2. Chổi mềm lau sạch bo mạch
3. Đặc biệt chú ý các connector, IC

BƯỚC 5: KIỂM TRA

1. Đo ngắn mạch giữa các điểm quan trọng
2. Đo cách điện với chassis (>1MΩ)
3. Quan sát các IC có dấu hiệu oxy hóa

BƯỚC 6: TEST THẬN TRỌNG

1. Cấp nguồn test không tải
2. Đo các nguồn: +5V, +15V, DC-Link
3. Nếu OK → Chạy thử tần số thấp 5 phút
4. Nếu có bất thường → Ngắt ngay, gửi sửa

Tỷ lệ cứu sống:

• Xử lý trong 1 giờ: 80-90%
• Xử lý trong 6 giờ: 70-80%
• Xử lý trong 24 giờ: 50-60%
• Xử lý sau 24 giờ: <30%

Case thực tế: Biến tần Mitsubishi 11kW tại nhà máy thực phẩm bị nước vào lúc rửa sàn. May mắn anh bảo vệ phát hiện sớm (1 giờ sau), xử lý theo đúng quy trình → Biến tần hoạt động bình thường đến giờ (3 năm).

❓ Có nên mua biến tần cũ đã sửa chữa không?

Phân tích ưu nhược điểm:

✅ NÊN MUA KHI:

1. Biến tần hãng tốt (Siemens, ABB, Mitsubishi)
2. Chỉ thay linh kiện nhỏ (tụ, quạt, relay) - Không thay IGBT
3. Còn bảo hành 3-6 tháng từ người bán
4. Giá rẻ hơn 50-70% so với mới
5. Người bán uy tín, có profile (trung tâm sửa chữa, công ty)
6. Được test trước khi mua
7. Có hóa đơn, giấy tờ rõ ràng

❌ TRÁNH KHI:

1. Đã thay IGBT (rủi ro cao, có thể có vấn đề sâu hơn)
2. Không rõ lịch sử sửa chữa
3. Biến tần trên 10 năm tuổi (tụ điện đã hết tuổi thọ)
4. Không test được trước khi mua
5. Giá chỉ rẻ hơn mới 20-30% (không đáng)
6. Người bán không rõ ràng, thiếu uy tín

Checklist khi mua biến tần cũ:

• Hỏi rõ lý do bán (nâng cấp máy? hỏng nhẹ đã sửa? tháo dỡ nhà xưởng?)
• Kiểm tra niên hạn sản xuất (ghi trên tem)
• Xem chi tiết linh kiện đã thay (nếu có)
• Test thực tế:
  • Lên nguồn OK
  • Chạy không tải 10 phút
  • Đo DC-Link, các nguồn điều khiển
  • Chạy có tải (nếu có điều kiện)
• Yêu cầu bảo hành bằng văn bản

Kinh nghiệm thực tế: Nhiều xưởng của mình tư vấn đã mua biến tần Siemens MM440 15kW đã qua sửa chữa (chỉ thay tụ và quạt), giá 7 triệu (mới 18 triệu), bảo hành 6 tháng. Sau 4 năm vẫn chạy tốt. Đây là deal đáng giá!

❓ Sau khi sửa cần làm gì để biến tần bền lâu?

Checklist sau sửa chữa - Bắt buộc phải làm:

Giai đoạn 1: Test ban đầu (ngay sau sửa)

• Chạy test không tải 2-4 giờ
• Kiểm tra nhiệt độ mọi khu vực (bằng súng nhiệt)
• Kiểm tra âm thanh hoạt động
• Đo dòng điện không tải (<10% định mức)

Giai đoạn 2: Test có tải nhẹ (ngày 1-2)

• Chạy 50-70% tải định mức
• Quan sát dòng, điện áp, nhiệt độ
• Chạy liên tục 4-8 giờ
• Ghi nhận mọi bất thường

Giai đoạn 3: Test full tải (ngày 3-7)

• Chạy 100% tải định mức
• Chạy liên tục 8 giờ/ngày
• Kiểm tra nhiệt độ IGBT: <70°C là tốt
• Đảm bảo không có lỗi, alarm

Giai đoạn 4: Bảo trì sau sửa

• Tuần 1: Kiểm tra hàng ngày (nhiệt độ, âm thanh, rung động)
• Tháng 1: Vệ sinh lại (loại bỏ bụi tích tụ ban đầu)
• Tháng 1: Kiểm tra 1 lần/tuần
• Tháng 2-6: Kiểm tra 1 lần/tháng
• Sau 6 tháng: Chuyển sang bảo trì định kỳ 3-6 tháng/lần

Tips quan trọng:

1. Ghi nhận thông số baseline: Sau khi sửa xong chạy ổn định, ghi lại:
   • Dòng điện định mức
   • Nhiệt độ hoạt động bình thường
   • Điện áp DC-Link
   • Âm thanh hoạt động → Dùng làm chuẩn so sánh sau này
2. Backup cài đặt lại: Sau khi setting lại tất cả thông số, backup ngay
3. Dán nhãn "Đã sửa - Ngày X": Để theo dõi tuổi thọ sau sửa chữa

Kết luận

Qua 3 phần của series hướng dẫn sửa biến tần, chúng ta đã đi qua hành trình từ kiến thức cơ bản đến nâng cao:

📚 Phần 1 - Nền tảng:

• Tầm quan trọng của việc học sửa biến tần
• Chuẩn bị dụng cụ và kiến thức cần thiết
• Quy trình chẩn đoán lỗi 6 bước

🔧 Phần 2 - Thực hành:

• Kỹ thuật sửa mạch nguồn, IGBT, tụ điện
• Xử lý lỗi OC, OV, OH
• 3 case study thực tế với giải pháp chi tiết

💡 Phần 3 - Nâng cao:

• 15 tips tiết kiệm chi phí
• Hướng dẫn theo 10 hãng phổ biến
• FAQ giải đáp thắc mắc thường gặp

Mình hy vọng những chia sẻ này không chỉ giúp bạn tự tin hơn khi đối mặt với biến tần hỏng, mà còn giúp tiết kiệm được chi phí, thời gian, và quan trọng nhất là nâng cao tay nghề chuyên môn.

Nhớ 3 nguyên tắc vàng khi sửa biến tần:

1. An toàn là trên hết

• Luôn xả tụ trước khi chạm mạch
• Đeo găng tay cách điện
• Không làm việc một mình với biến tần công suất lớn

2. Chẩn đoán đúng quan trọng hơn sửa nhanh

• Đừng vội kết luận
• Kiểm tra từng bước có hệ thống
• Tìm nguyên nhân gốc rễ, không chỉ triệu chứng

3. Đầu tư vào kiến thức và dụng cụ sẽ hoàn vốn rất nhanh

• Học hỏi liên tục
• Đầu tư thiết bị đo đạc chất lượng
• Tham gia cộng đồng kỹ thuật

Liên hệ HLAuto - Đối tác tin cậy của bạn

Nếu bạn cần hỗ trợ kỹ thuật sâu hơn, đặc biệt với các case khó hoặc biến tần hãng ít gặp, đội ngũ kỹ sư của HLAuto sẵn sàng đồng hành cùng bạn 24/7.

🎯 Dịch vụ của HLAuto:

• ✅ Sửa chữa biến tần tất cả các hãng
• ✅ Tư vấn kỹ thuật từ xa (qua điện thoại/Zalo)
• ✅ Sửa chữa tại xưởng hoặc tận nơi
• ✅ Đào tạo kỹ thuật viên
• ✅ Cung cấp linh kiện chính hãng
• ✅ Bảo hành dài hạn, cam kết chất lượng

📞 Thông tin liên hệ:

• Hotline/Zalo: 0948.956.835 (Hỗ trợ 24/7)
• Email: lelong.aec@gmail.com
• Website: https://hlauto.vn
• Địa chỉ: TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam.
• Fanpage: https://www.facebook.com/hunglongEA

💬 Chúng tôi cam kết:

• ⏱️ Phản hồi trong vòng 30 phút
• 🚗 Có mặt tại hiện trường trong vòng 2 giờ (khu vực nội thành)
• 🔧 Sửa chữa nhanh chóng, chuyên nghiệp
• 💰 Chi phí hợp lý, minh bạch
• 📜 Bảo hành rõ ràng bằng văn bản

Lời kết

Sau hơn 10 năm trong nghề, mình nhận ra rằng: Sửa biến tần không chỉ là kỹ năng kỹ thuật, mà còn là nghệ thuật chẩn đoán và kiên nhẫn. Mỗi biến tần hỏng là một bài học, mỗi lần sửa thành công là một niềm vui.

Mình viết series này với mong muốn chia sẻ kiến thức thực chiến, giúp anh em kỹ thuật viên, sinh viên mới vào nghề có thể tự tin xử lý các sự cố biến tần. Nếu có bất kỳ thắc mắc nào, đừng ngại liên hệ với mình qua các kênh trên.

Chúc anh em thành công trong công việc!
Chúc máy móc luôn chạy êm, xưởng yên ổn!
Chúc doanh nghiệp phát triển, lợi nhuận tăng trưởng!

Lê Long
CEO & Founder - HLAuto
"Chia sẻ kiến thức là cách tốt nhất để tri thức lan tỏa"

📌 P/S: Nếu bài viết này hữu ích với bạn, hãy lưu lại và chia sẻ cho đồng nghiệp. Và đừng quên theo dõi HLAuto để cập nhật thêm nhiều bài viết kỹ thuật hữu ích khác!
