Hướng dẫn sửa biến tần ABB từ A-Z: Cách xử lý lỗi, kiểm tra và thay thế linh kiện

1. Giới thiệu tổng quan về biến tần ABB

Biến tần ABB là một trong những thương hiệu nổi bật trong ngành công nghiệp điều khiển động cơ điện. Với chất lượng cao, độ bền tốt và khả năng vận hành ổn định, ABB đã có mặt rộng rãi trong các hệ thống sản xuất, dây chuyền băng tải, bơm nước, quạt công nghiệp, và nhiều ứng dụng khác. Tuy nhiên, sau thời gian sử dụng hoặc do điều kiện môi trường, biến tần ABB cũng có thể gặp sự cố cần được kiểm tra và sửa chữa.

Việc nắm vững kiến thức và quy trình sửa chữa biến tần ABB giúp người dùng không chỉ tiết kiệm chi phí mà còn giảm thiểu thời gian dừng máy.

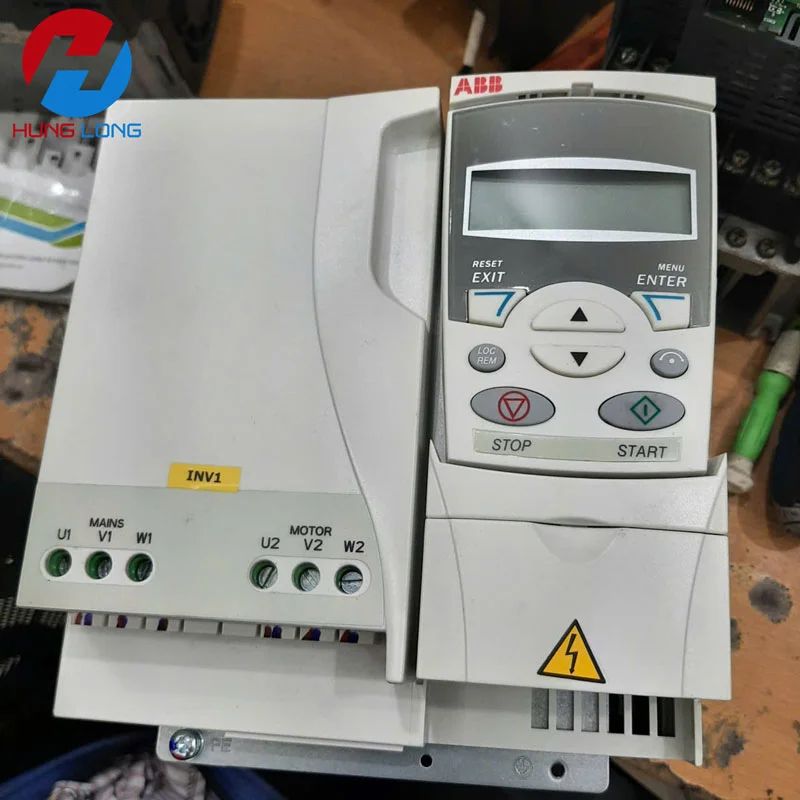

2. Cấu tạo cơ bản của biến tần ABB

Để sửa chữa hiệu quả, trước tiên cần hiểu sơ bộ cấu tạo bên trong:

• Mạch chỉnh lưu (Rectifier): Dùng để chuyển đổi dòng xoay chiều (AC) sang dòng một chiều (DC).

• Tụ DC bus: Tích điện và làm ổn định điện áp DC trước khi vào mạch nghịch lưu.

• Mạch nghịch lưu (Inverter): Dùng IGBT để chuyển đổi dòng DC thành dòng AC ba pha điều khiển tần số.

• Mạch điều khiển (Control board): Vi điều khiển hoặc DSP nhận tín hiệu đầu vào và điều chỉnh tốc độ động cơ.

• Mạch nguồn phụ trợ: Cung cấp điện áp 5V, 15V, 24V cho các khối mạch khác.

• Hệ thống bảo vệ: Cảm biến nhiệt, cảm biến dòng, điện trở xả, mạch relay bảo vệ.

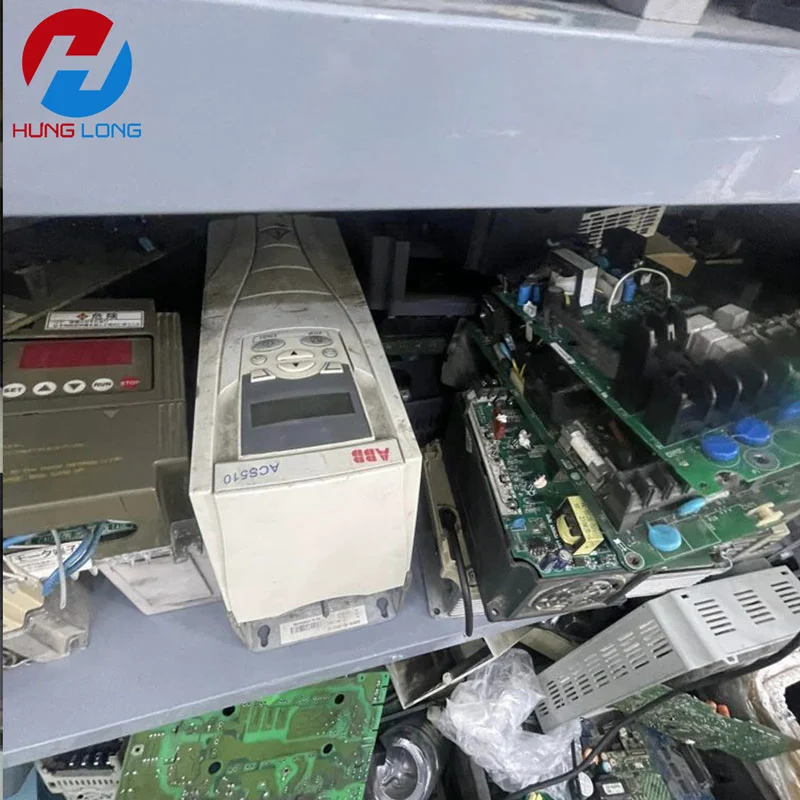

3. Dụng cụ cần thiết khi sửa chữa biến tần ABB

Sửa biến tần không thể thiếu những thiết bị hỗ trợ sau:

• Đồng hồ vạn năng kỹ thuật số

• Thiết bị kiểm tra IGBT chuyên dụng

• Súng nhiệt để tháo/lắp linh kiện

• Máy phân tích công suất

• Bộ tải giả để mô phỏng tải thực tế

• Phần mềm ABB Drive Composer để kết nối máy tính và phân tích lỗi

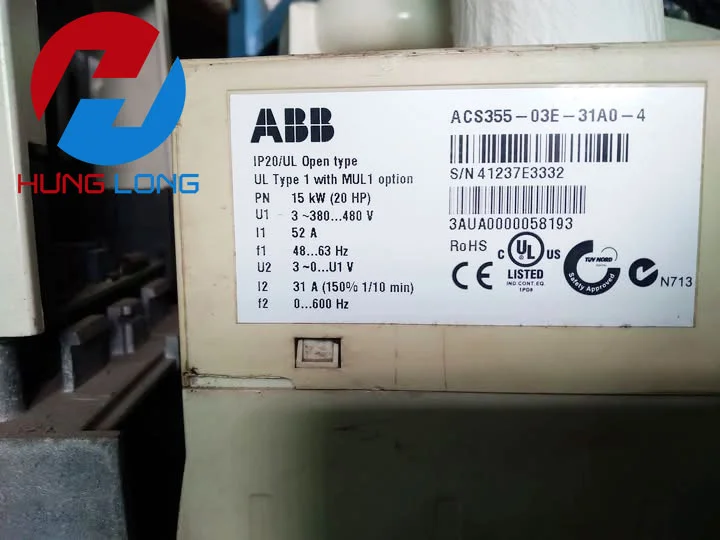

4. Cách tra cứu mã lỗi biến tần ABB

Mỗi mã lỗi (fault code) là dấu hiệu để xác định nguyên nhân sự cố. Dưới đây là một số mã phổ biến:

5. Các bước sửa chữa biến tần ABB theo từng tình huống

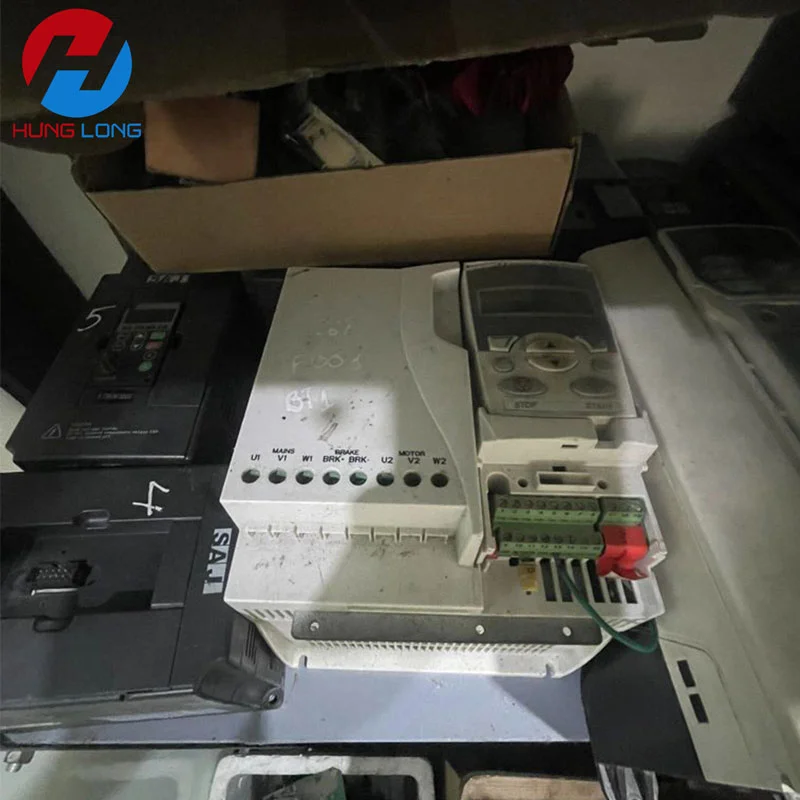

5.1. Biến tần không lên nguồn

Triệu chứng: Không có đèn báo, không hiển thị màn hình.

Các bước kiểm tra:

• Đo điện áp AC đầu vào xem có đủ 3 pha không.

• Kiểm tra cầu chì đầu vào và điện trở khởi động mềm.

• Kiểm tra tụ lọc nguồn có bị phù, nổ không.

• Đo các mức điện áp phụ trợ (+5V, +15V, +24V) trên bo điều khiển.

Cách khắc phục:

• Thay thế cầu chì, tụ nguồn nếu phát hiện hỏng.

• Kiểm tra và thay IC nguồn hoặc IC điều khiển switching nếu cần.

5.2. Biến tần báo lỗi F0001 – Quá dòng

Triệu chứng: Biến tần báo lỗi khi vừa khởi động hoặc khi tăng tải.

Nguyên nhân phổ biến:

• IGBT bị ngắn mạch.

• Động cơ bị kẹt cơ khí.

• Tải quá nặng hoặc xung nhiễu từ lưới điện.

Cách xử lý:

• Tháo rời và kiểm tra từng IGBT bằng thiết bị chuyên dụng.

• Đo dòng điện đầu ra từng pha.

• Kiểm tra cuộn dây động cơ có bị chạm đất không.

5.3. Biến tần báo lỗi F0022 – Lỗi IGBT

Triệu chứng: Báo lỗi ngay khi cấp nguồn hoặc khi khởi động.

Hướng xử lý:

• Sử dụng máy kiểm tra IGBT để xác định phần tử lỗi.

• Đo tín hiệu điều khiển gate từ IC driver ra chân gate IGBT.

• Kiểm tra trở kháng giữa chân CE của từng IGBT.

5.4. Báo lỗi F0035 – Quá áp DC Bus

Triệu chứng: Biến tần hoạt động một thời gian ngắn rồi dừng đột ngột.

Nguyên nhân:

• Tụ lọc bị khô hoặc tăng ESR.

• Mạch hãm điện không hoạt động.

• Quá áp do dừng nhanh hoặc tải phản kháng mạnh.

Cách xử lý:

• Đo nội trở và ESR của tụ bằng thiết bị chuyên dụng.

• Kiểm tra điện trở xả và mạch điều khiển hãm.

• Giảm tốc độ hãm trong phần cài đặt nếu cần.

5.5. Biến tần không điều khiển được tốc độ động cơ

Nguyên nhân:

• Lỗi cảm biến tốc độ (encoder).

• Sai tín hiệu đầu vào analog (AI).

• Cài đặt PID sai.

Xử lý:

• Đo tín hiệu điện áp trên cổng AI1/AO.

• Kiểm tra điện áp phản hồi từ encoder (nếu có).

• Reset thông số hoặc nạp lại file cấu hình chính xác.

5.6. Biến tần bị ngắt khi tải nặng

Nguyên nhân:

• Quạt làm mát hỏng dẫn đến quá nhiệt.

• Cảm biến nhiệt dán trên IGBT sai số.

• Động cơ tải quá tải định mức.

Giải pháp:

• Thay quạt tản nhiệt đúng loại.

• Kiểm tra cảm biến nhiệt NTC/PTC.

• Kiểm tra thông số dòng tải và so sánh với thông số động cơ.

6. Lưu ý khi sửa chữa biến tần ABB

• Sao lưu thông số cài đặt trước khi tháo rời hoặc thay bo mạch.

• Luôn đảm bảo tụ DC được xả hết điện (sử dụng điện trở xả hoặc thời gian chờ).

• Sử dụng đúng driver IGBT, phần mềm chuyên dụng ABB, tránh nạp nhầm firmware.

• Ghi lại quá trình sửa chữa để đối chiếu khi có sự cố lặp lại.

7. Bảo trì và kiểm tra định kỳ

• Vệ sinh định kỳ bằng khí nén hoặc chổi mềm.

• Đo nội trở và dung lượng tụ điện sau mỗi 12 tháng sử dụng.

• Kiểm tra tình trạng quạt, relay, mối hàn trên bo mạch bằng kính lúp công nghiệp.

8. Có nên tự sửa biến tần ABB?

Việc sửa chữa biến tần ABB đòi hỏi kiến thức chuyên môn về điện tử công suất, đo kiểm, mạch điều khiển số. Nếu bạn có đủ dụng cụ và kinh nghiệm, hoàn toàn có thể xử lý các lỗi cơ bản như nguồn không lên, lỗi quạt, lỗi IGBT nhẹ. Tuy nhiên, đối với các lỗi nặng như cháy nổ, mất bootloader, lỗi MCU... nên để đội kỹ thuật chuyên sửa biến tần đảm nhận để đảm bảo an toàn và đúng kỹ thuật.

Bạn cần tài liệu hướng dẫn sửa biến tần cụ thể cho từng dòng ABB như ACS310, ACS580 hay ACS800? Hãy để lại bình luận hoặc liên hệ với chúng tôi để được tư vấn chuyên sâu.
