Sửa biến tần LS (LG) từ A-Z: Hướng dẫn kiểm tra, xử lý lỗi và thay thế linh kiện

1. Giới thiệu tổng quan

Biến tần LS (trước đây là LG) là một trong những thương hiệu được ưa chuộng tại Việt Nam nhờ độ bền cao, dễ cài đặt và giá thành hợp lý. Hãng cung cấp đa dạng dòng sản phẩm như iG5A, iS7, S100, G100 phục vụ từ hệ thống nhỏ đến dây chuyền công nghiệp lớn.

Tuy nhiên, như mọi thiết bị điện tử công nghiệp, biến tần LS vẫn có thể gặp sự cố do quá tải, môi trường khắc nghiệt hoặc linh kiện xuống cấp. Bài viết này sẽ giúp bạn nắm rõ các lỗi phổ biến, cách sửa chữa, kiểm tra và bảo trì hiệu quả biến tần LS.

2. Các lỗi thường gặp và nguyên nhân

Dưới đây là một số lỗi phổ biến trên biến tần LS mà các kỹ thuật viên thường gặp:

Lỗi OC – Over Current (Quá dòng)

• Nguyên nhân: Motor kẹt cơ, tải lớn đột ngột, dây motor chạm đất, IGBT chập.

• Cách xử lý: Kiểm tra tải, đo IGBT, kiểm tra dây và motor.

Lỗi OV – Over Voltage (Quá áp)

• Nguyên nhân: Điện áp đầu vào cao, tụ lọc DC lỗi, tải hãm tái sinh mạnh.

• Cách xử lý: Kiểm tra điện áp vào, tụ DC bus, lắp thêm điện trở xả.

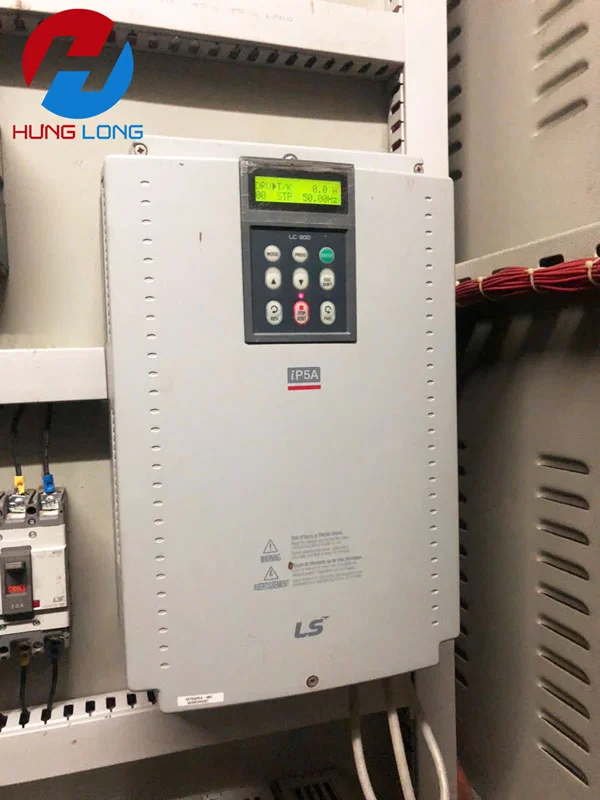

Lỗi OH – Over Heat (Quá nhiệt)

• Nguyên nhân: Quạt làm mát hỏng, bụi bẩn, nhiệt độ môi trường cao.

• Cách xử lý: Vệ sinh tản nhiệt, thay quạt, kiểm tra cảm biến nhiệt.

Lỗi UV – Under Voltage (Sụt áp)

• Nguyên nhân: Nguồn vào không ổn định, dây dẫn nhỏ hoặc tiếp xúc kém.

• Cách xử lý: Đo điện áp đầu vào, kiểm tra đầu nối, cầu dao, CB.

Lỗi CPU ERR, EEPROM ERR

• Nguyên nhân: IC vi xử lý lỗi, board điều khiển hỏng, chập nguồn.

• Cách xử lý: Đo các đường nguồn trên board, kiểm tra IC logic, reset biến tần.

Xem thêm: Hướng dẫn sửa biến tần

3. Các bước kiểm tra và sửa chữa biến tần LS

Bước 1: Ghi nhận mã lỗi

• Đọc lỗi trực tiếp từ màn hình LED hoặc LCD.

• Nếu có cổng RS485, sử dụng phần mềm DriveView để phân tích chi tiết thông số.

Bước 2: Kiểm tra vật lý

• Quan sát mùi khét, vết nổ linh kiện.

• Kiểm tra các chân nối, socket, vít lỏng, vết oxy hóa.

Bước 3: Đo tụ DC Bus

• Dùng đồng hồ thang điện trở đo tụ khi cấp điện và xả nhanh.

• Nếu nội trở nhỏ, tụ có thể bị rò hoặc chạm.

Bước 4: Kiểm tra mạch công suất IGBT

• Sử dụng thang đo diode, kiểm tra từng cặp chân G-E, C-E.

• Nếu đo chiều nào cũng thông: IGBT chập ⇒ cần thay.

Bước 5: Kiểm tra board điều khiển

• Đo các điện áp: 5V, 12V, 24V. Nếu mất nguồn ⇒ hỏng IC ổn áp hoặc tụ lọc.

• Kiểm tra các cảm biến nhiệt, relay, IC trung gian.

Bước 6: Test vận hành sau sửa chữa

• Kết nối tải giả lập (bóng đèn, motor nhỏ).

• Quan sát dòng – áp – tần số ra, độ ổn định và kiểm tra quạt chạy không.

4. Một số lỗi đặc thù theo từng dòng LS

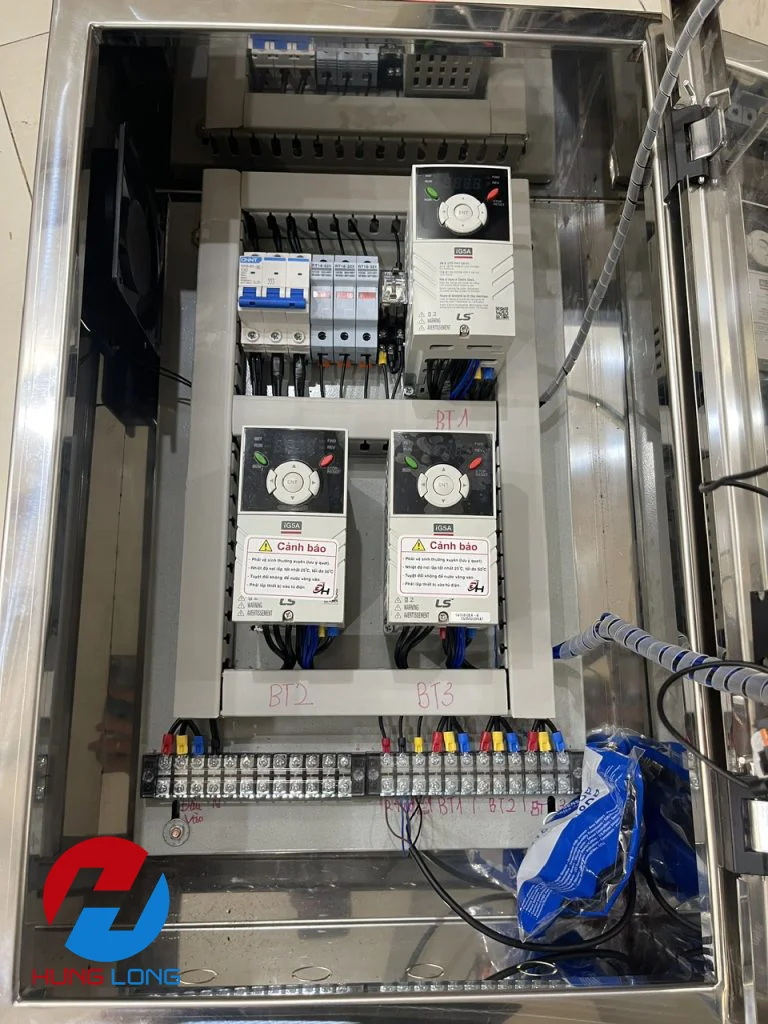

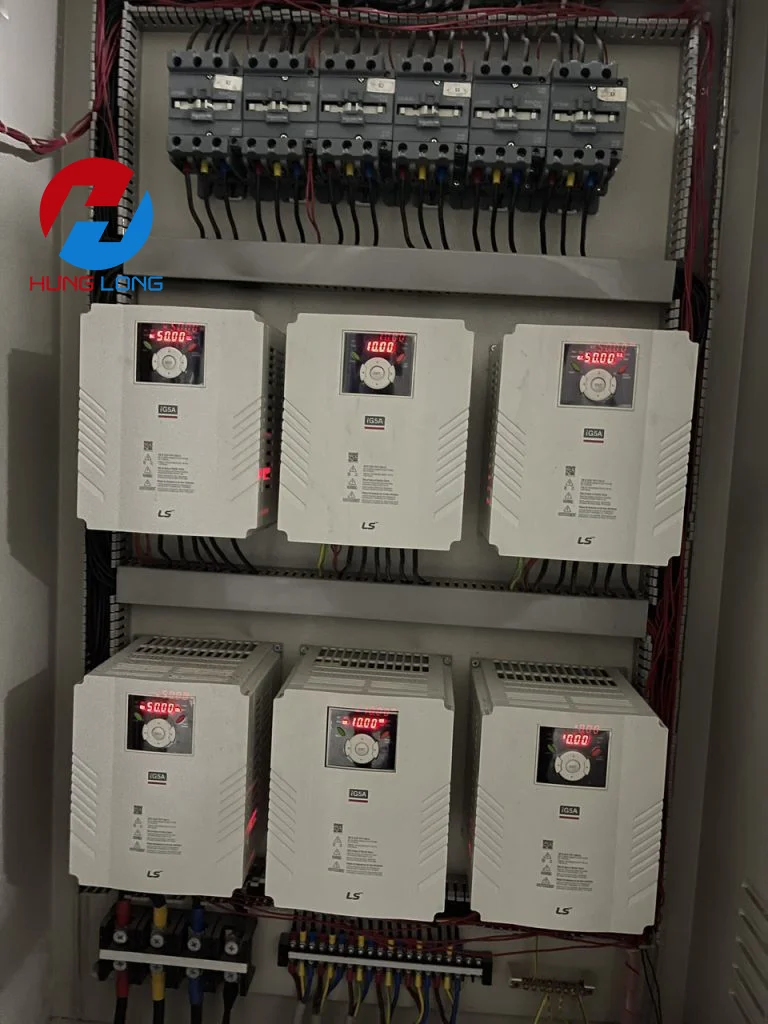

iG5A – Biến tần phổ thông

• Lỗi E.trp (Trip lỗi tức thời): thường do IGBT chập hoặc ngắn mạch motor.

• Lỗi PRT: quá nhiệt board – do quạt chết hoặc IC nhiệt sai số.

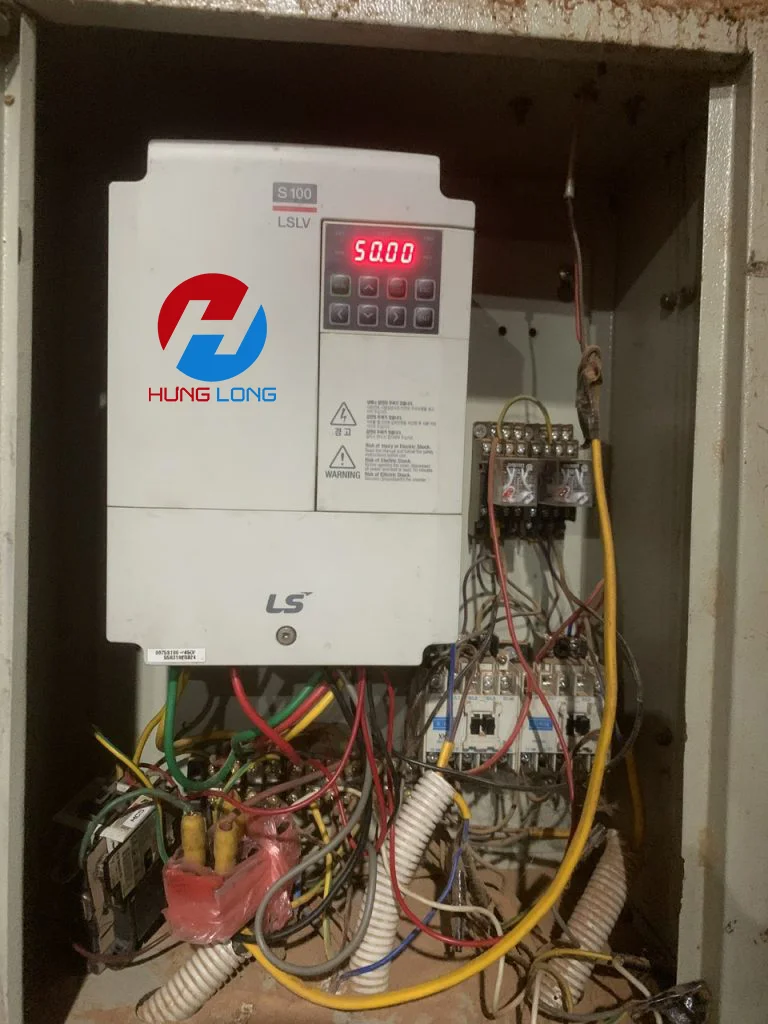

S100 – Biến tần thế hệ mới

• Lỗi OCt: quá dòng lúc khởi động. Cần tăng thời gian tăng tốc, kiểm tra tải.

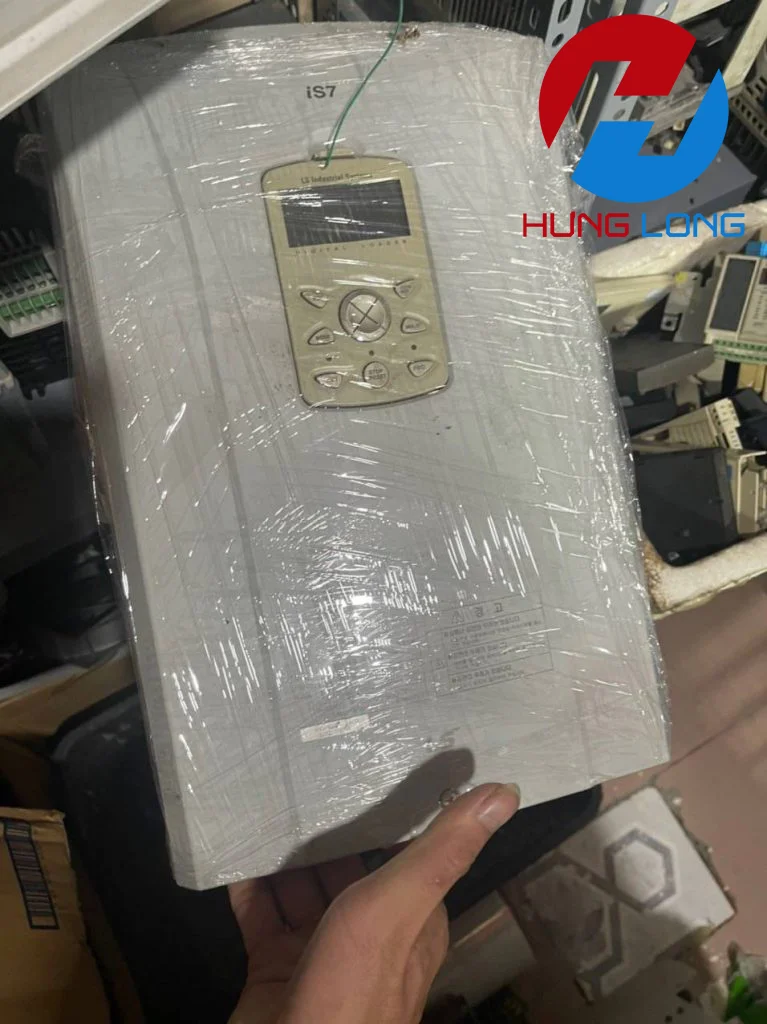

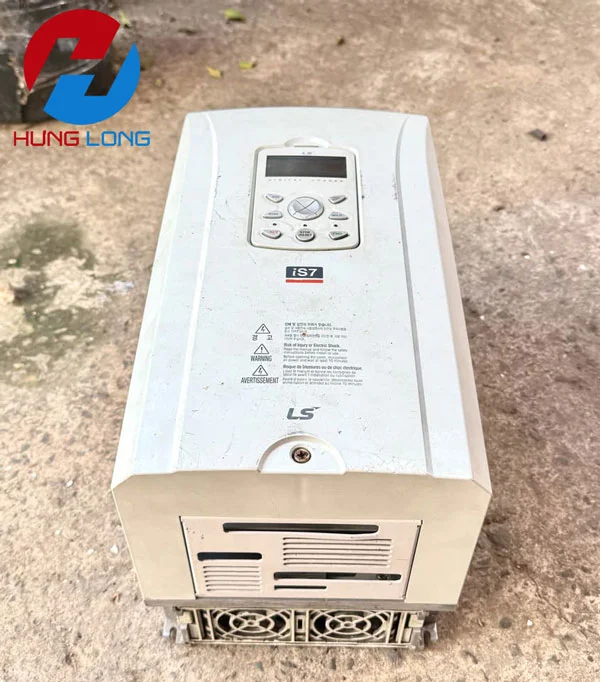

iS7 – Dòng công suất lớn

• Lỗi PFR, GFF: mất pha tải hoặc chập chờn đầu ra. Kiểm tra dây motor, đo IGBT.

5. Lưu ý khi sửa biến tần LS

• Không test tải thật khi chưa kiểm tra đủ các linh kiện nguồn và IGBT.

• Luôn xả tụ hoàn toàn trước khi đo linh kiện, tránh giật hoặc hỏng đồng hồ.

• Sử dụng thiết bị đo cách ly, bảo vệ cá nhân trong quá trình sửa chữa.

• Ghi lại thông số cài đặt trước khi thay EEPROM hoặc reset về mặc định.

Chia sẻ sửa biến tần LS báo lỗi POT và lỗi OCT của bác Nguyễn Tạo

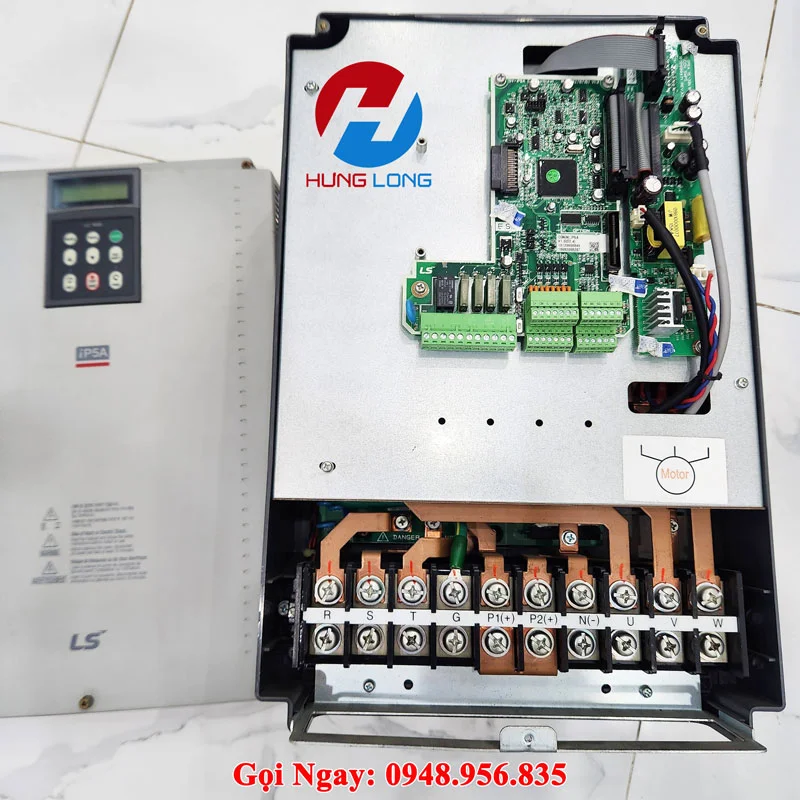

6. HL Auto – Dịch vụ sửa biến tần LS chuyên sâu

Chúng tôi nhận sửa tất cả các dòng biến tần LS như:

• LS iG5A, iS7, S100, G100, H100

• Từ công suất 0.4kW đến 500kW

• Kiểm tra miễn phí – Báo giá nhanh – Bảo hành 3 đến 6 tháng

Đặc biệt:

• Có đầy đủ linh kiện thay thế: IGBT, tụ, IC, board điều khiển

• Kiểm tra tại xưởng, tận nơi hoặc gửi thiết bị qua vận chuyển

7. Bảng mã lỗi thường gặp biến tần LS

Mã lỗi	Nguyên nhân chính	Cách xử lý
OC	Quá dòng	Kiểm tra tải, motor, đo IGBT
OV	Quá áp	Kiểm tra tụ DC, điện trở xả, nguồn vào
OH	Quá nhiệt	Kiểm tra quạt, cảm biến nhiệt
UV	Sụt áp	Kiểm tra điện áp lưới, đầu nối
CPU ERR	Lỗi vi xử lý	Kiểm tra IC, board điều khiển
EEPROM ERR	Bộ nhớ bị lỗi	Reset, thay EEPROM
GFF	Lỗi nối đất	Kiểm tra rò điện, dây nối đất sai
OCt	Quá dòng khi khởi động	Kiểm tra tải, điều chỉnh thời gian tăng tốc

Kết luận

Việc sửa chữa biến tần LS (LG) đòi hỏi sự hiểu biết chuyên sâu về cấu trúc, nguyên lý hoạt động và từng lỗi cụ thể của từng dòng sản phẩm. Từ những lỗi đơn giản như mất nguồn, báo lỗi quá dòng đến các vấn đề phức tạp liên quan đến mạch IGBT hay bo điều khiển, mỗi bước xử lý đều cần được thực hiện một cách cẩn trọng, chính xác.

Nếu bạn là kỹ thuật viên có kinh nghiệm, bài viết này có thể là tài liệu tham khảo hữu ích trong quá trình sửa chữa. Tuy nhiên, với những trường hợp khó, không rõ nguyên nhân hoặc không có thiết bị chuyên dụng để kiểm tra, đừng ngần ngại liên hệ HL Auto – đơn vị có nhiều năm kinh nghiệm trong lĩnh vực sửa chữa biến tần LS và các thương hiệu công nghiệp khác.
