Lỗi biến tần Yaskawa: bảng mã đầy đủ và cách xử lý theo từng nhóm

Tác giả Long Lê 03/11/2026 39 phút đọc

Lỗi biến tần Yaskawa tra theo đúng dòng máy thì mới ra đúng nguyên nhân, vì cùng một mã có thể khác nghĩa giữa các thế hệ máy. Bảng mã chung và bảng mã riêng theo dòng đối chiếu với tài liệu của hãng, kèm thứ tự kiểm tra an toàn trước khi reset.

Mã lỗi hiện trên màn hình operator khi máy dừng (fault) hoặc nhấp nháy đèn ALM khi máy vẫn chạy (alarm). Ghi lại đúng mã, cả chữ hoa và chữ thường, rồi tra trong hai bảng dưới đây. Cùng các nhóm lỗi của những hãng khác, xem: các lỗi thường gặp ở biến tần.

Mã lỗi biến tần Yaskawa chia mấy nhóm và đọc ở đâu?

Mã lỗi Yaskawa chia hai nhóm: fault dừng máy và alarm máy vẫn chạy. Đọc mã trên màn hình operator, ghi đúng cả chữ hoa và chữ thường, rồi tra theo đúng dòng máy ghi trên nameplate.

Fault là lỗi dừng máy: biến tần ngắt đầu ra và giữ trạng thái lỗi cho tới khi loại trừ nguyên nhân rồi xóa lỗi thủ công. Alarm, còn gọi là minor fault, chỉ làm đèn ALM nhấp nháy trong khi máy vẫn chạy; nhiều mã vừa là fault vừa là alarm, với diễn giải hơi khác nhau ở mỗi nhóm. Phân biệt hai nhóm trước khi xử lý, vì một mã ở nhóm alarm chưa chắc đã dừng máy.

Cách hiển thị mã khác nhau theo thế hệ. Đời cũ G7, F7, 616G5, V7 và VS mini J7 hiển thị toàn chữ hoa: OC, OV, UV1, OH, OL1, DEV, BUS, PGO. Đời mới A1000, V1000, E1000, H1000, J1000, GA700 và GA500 hiển thị chữ hoa đầu pha trộn chữ thường: oC, ov, Uv1, oH, oL1, dEv, bUS, PGo. Cùng một lỗi, khác cách hiển thị, nên khi tra cứu phải đổi đúng dạng chữ của thế hệ máy đang dùng.

Uv và Uv1 là hai mã khác nhau, đừng bao giờ gộp. Uv là alarm khi chưa có lệnh chạy, báo áp DC bus thấp. Uv1 là fault dừng máy khi áp DC bus thấp dưới ngưỡng. Gộp hai mã này là sai lầm hay gặp khi tra cứu nhanh.

Trước khi mở tủ điện hay chạm vào máy, cắt nguồn và chờ tụ DC bus xả hết điện. Đo điện áp DC bus trước khi thao tác, vì tụ vẫn tích điện sau khi ngắt nguồn. Chỉ kiểm tra sau bước an toàn đó.

Bảng mã lỗi chung của biến tần Yaskawa

Bảng mã chung gồm các mã có cùng nghĩa trên hầu hết các dòng máy Yaskawa. Tra bảng này trước, rồi sang bảng riêng theo dòng máy khi mã có nghĩa khác nhau giữa các dòng.

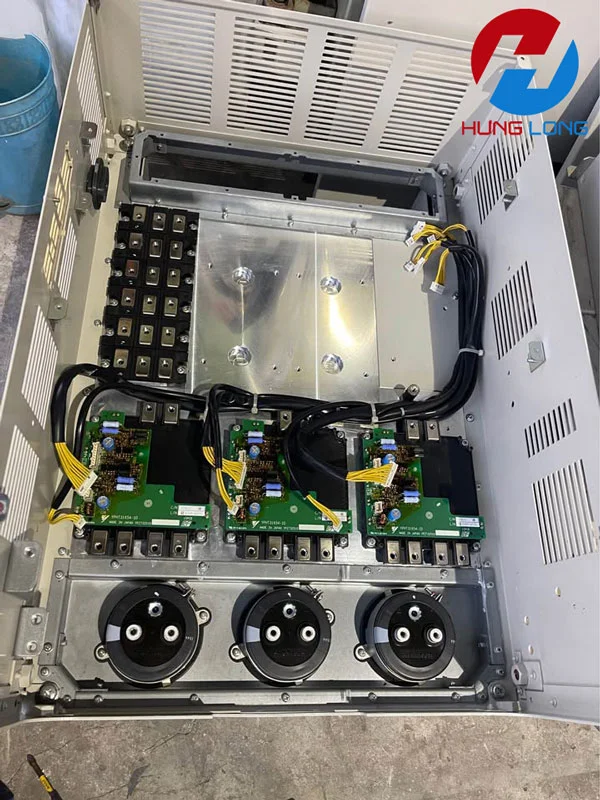

Sửa biến tần Yaskawa A1000 90-75kW nổ công suất — Biến tần Yaskawa A1000 90-75kW nổ công suất

Mã lỗi	Tên lỗi	Loại	Nguyên nhân thường gặp	Kiểm tra, xử lý đầu tiên
oC / OC	Overcurrent	Fault	Tăng tốc quá nhanh, tải quán tính lớn, ngắn mạch đầu ra, IGBT lỗi	Kéo dài thời gian tăng tốc; đo dòng 3 pha; cách ly motor rồi chạy thử không tải
ov / OV	Overvoltage	Fault	Giảm tốc quá nhanh, điện áp nguồn cao, năng lượng tái sinh lớn	Kéo dài thời gian giảm tốc; đo điện áp nguồn; kiểm tra điện trở xả
Uv1 / UV1	DC Bus Undervoltage	Fault	Sụt áp lưới, mất cân bằng pha, tụ DC bus yếu	Đo điện áp 3 pha đầu vào; kiểm tra tụ DC bus; không reset liên tục
Uv2 / UV2	Control Power Supply Undervoltage	Fault	bo nguồn lỗi	Đo nguồn điều khiển; kiểm tra bo nguồn; gửi sửa nếu lặp lại.
oH / OH	Heatsink Overheat	Fault	Quạt hỏng, tản nhiệt bám bụi, môi trường nóng	Dừng máy, vệ sinh tản nhiệt, kiểm tra quạt; đo nhiệt độ khi chạy lại
oL1 / OL1	Motor Overload	Fault	Motor quá tải kéo dài, cài sai dòng định mức	Kiểm tra tải thực tế; đối chiếu dòng định mức motor với tham số đã cài
oL2 / OL2	Drive Overload	Fault	Biến tần quá tải, thông gió kém	Giảm tải; kiểm tra thông gió và quạt; xem lại chọn công suất
oL3, oL4 / OL3, OL4	Overtorque Detection 1, 2	Fault	Tải vượt ngưỡng moment đặt trước	Kiểm tra tải và ngưỡng oL3, oL4; xem lại tham số phát hiện quá moment
UL3, UL4	Undertorque Detection 1, 2	Fault	Tải nhẹ bất thường, đứt khớp nối, mất tải	Kiểm tra khớp nối, dây đai và tải; xem lại ngưỡng phát hiện thiếu moment
GF	Ground Fault	Fault	Rò điện qua motor, cáp hoặc đầu nối xuống đất	Cách ly motor và cáp; đo cách điện từng đoạn; không chạy tiếp khi chưa tìm ra điểm rò
PF	Input Phase Loss	Fault	Mất pha nguồn vào, contactor hoặc đầu nối lỏng	Kiểm tra nguồn 3 pha, contactor và đầu cos; siết lại đầu nối
LF	Output Phase Loss	Fault	Mất pha đầu ra, đứt cáp, đầu nối motor lỏng	Đo thông mạch 3 pha đầu ra; kiểm tra cáp và đầu nối motor
CE	MEMOBUS/Modbus Communication Error	Fault	Cáp RS485 lỗi, sai địa chỉ hoặc tốc độ truyền	Kiểm tra cáp, địa chỉ và tốc độ; thử truyền thông ở tốc độ thấp
bUS / BUS	Option Communication Error	Fault	Card mở rộng lỏng, lỗi giao tiếp với bo tùy chọn	Cắm lại card; kiểm tra khe cắm; thử tháo card để loại trừ
EF0	Option Card External Fault	Fault	Lỗi ngoài từ thiết bị gắn qua card mở rộng	Kiểm tra thiết bị ngoài và tín hiệu vào card
EF1–EF8	External Fault (S1–S8)	Fault	Lỗi từ cảm biến hoặc công tắc ngoài qua ngõ vào số	Kiểm tra tín hiệu từng ngõ vào; dải EF khác theo dòng: G7 tới EF12, V1000 và J1000 tới EF7
FbL / FBL	PID Feedback Loss	Fault	Mất tín hiệu hồi tiếp PID, đứt dây cảm biến	Kiểm tra cảm biến và dây tín hiệu; xem lại tham số PID
Uv	DC Bus Undervoltage	Alarm	Áp DC bus thấp khi chưa có lệnh chạy	Kiểm tra nguồn vào và tụ DC bus trước khi chạy; không gộp Uv với Uv1
bb / BB	Baseblock	Alarm	Ngõ vào baseblock tác động, đầu ra bị khóa	Kiểm tra tín hiệu baseblock và lệnh chạy; máy không chạy khi baseblock còn tác động
CALL / CAL	Serial Communication Waiting	Alarm	Chưa thiết lập truyền thông nối tiếp	Kiểm tra cáp và cấu hình truyền thông; V7 và VS mini J7 hiển thị CAL

Ngưỡng quá áp của 616G5 là khoảng 406 V ở cấp 200 V, khác mức 410 V của G7 và F7. Tra đúng ngưỡng của dòng máy đang dùng, vì chênh vài volt cũng đủ đổi kết luận khi đo điện áp DC bus.

Tài liệu tra được của V7 và VS mini J7 không đầy đủ ở một số hàng. Mã nào không thấy trong tài liệu tra được thì chưa kết luận là máy không có mã đó; tra thêm manual gốc của đúng dòng máy. File mã lỗi của từng dòng, kèm manual và sơ đồ đấu dây, tra cứu tài liệu tại: Tài liệu biến tần Yaskawa.

Bảng mã riêng theo từng dòng máy

Bảng mã riêng theo dòng gồm các mã chỉ có ở một số dòng, hoặc cùng mã nhưng khác nghĩa giữa các dòng. Tra bảng này theo đúng model ghi trên nameplate; tra nhầm dòng là nguyên nhân hay gặp khiến xử lý sai hướng.

Mã lỗi	Dòng máy	Diễn giải	Lưu ý
SC	V1000, E1000, H1000, J1000, GA700, GA500, 616G5	Short Circuit or IGBT Fault	A1000 không có SC trong tài liệu hãng; G7 và F7 cũng không có SC
CoF	V1000, J1000, GA700, GA500	Current Offset Fault	Khác CF (Control Fault); A1000, E1000, H1000 không có CoF
boL	A1000, E1000, H1000, GA700, GA500	Braking Transistor Overload	V1000 và J1000 không có boL
rF, rH, rr	Đời mới	Braking Resistor Fault; Dynamic Braking Resistor Overheat; Dynamic Braking Transistor Fault	Đời cũ không có mã riêng, gộp trong hàng OH4 và OL1
PGo, PGoH / PGO, PGOH	Đời mới trừ J1000; G7, F7, 616G5	PG Disconnect; PG Hardware Fault	J1000 không có PGo; không có mã PGF trong bất kỳ tài liệu nào của hãng
dEv / DEV	Đời mới trừ J1000; G7, F7, 616G5	Speed Deviation	J1000 không có dEv
oS / OS	Đời mới; G7, F7, 616G5	Overspeed	Không thấy trong tài liệu tra được của V7 và VS mini J7.
CF	Đời mới; G7, F7, 616G5	Control Fault (torque limit)	Khác CoF; không thấy trong tài liệu tra được của V7 và VS mini J7.
SEr / SER	Đời mới trừ J1000; G7, F7	Too Many Speed Search Restarts	VS mini J7: SER nghĩa là Sequence Error, khác hẳn
STo	A1000, V1000, E1000, H1000	Motor Pull Out or Step Out Detection	GA700 và GA500: STo là Safe Torque OFF ở nhóm alarm; GA dùng STPo cho pull-out
STPo, LSo, SCF	GA700, GA500	Motor Step-Out; Low Speed Motor Step-Out; Safety Circuit Fault	Chỉ có ở GA700 và GA500
FAn, FAn1	GA700	Internal Fan Fault; Drive Cooling Fan Failure	FAn1 chỉ GA700; G7 và F7 dùng mã FAN
FAN	G7, F7	Cooling Fan Fault	Không có mã FAN ở bảng fault của các dòng đời mới; GA700 dùng FAn và FAn1.
oH1 / OH1	Đời mới; F7	Overheat 1 (Heatsink Overheat)	F7: OH1 là ngưỡng 105°C; G7 không có OH1 riêng, gộp trong OH
oH3, oH4 / OH3, OH4	Đời mới; G7, F7	Motor Overheat	Khác theo thế hệ: đời mới phân biệt alarm oH3 và fault oH4 theo ngõ PTC; G7 theo L1-03, L1-04; F7 theo ngưỡng thermistor 1,17 V và 2,34 V
Uv3 / UV3	Đời mới; G7, F7, 616G5	Soft Charge Circuit Fault	Không thấy trong tài liệu tra được của V7 và VS mini J7.
CPF02	Đời mới; G7, F7, 616G5	Đời mới: A/D Conversion Error. Đời cũ: Baseblock Circuit Error	Cùng mã, khác nghĩa hoàn toàn — tra đúng thế hệ máy
CPF03	A1000, E1000, H1000; V1000; G7, F7, 616G5	A1000, E1000, H1000: Control Board Connection Error. V1000: PWM Data Error. Đời cũ: EEPROM Error	Ba nghĩa khác nhau — tra đúng dòng máy
CPF06	Đời mới; G7, F7, 616G5	Đời mới: EEPROM Memory Data Error. Đời cũ: Option Board Connection Error	Cùng mã, khác nghĩa hoàn toàn
CPF22	A1000, E1000; H1000; V1000, J1000; G7, F7, 616G5	A1000, E1000: Hybrid IC Error. H1000: Powerboard Failure. V1000, J1000: A/D Conversion Error. Đời cũ: Option Board Model Code Error	Bốn nghĩa khác nhau — tra đúng dòng máy
CPF23	A1000, E1000, H1000; V1000, J1000; G7, F7, 616G5	A1000, E1000, H1000: Control Board Connection Error. V1000, J1000: PWM Feedback Data Fault. Đời cũ: Option Board DPRAM Error	Ba nghĩa khác nhau — tra đúng dòng máy
CPF24	A1000, E1000, H1000; V1000, J1000	Drive Unit Signal Fault; Drive Capacity Signal Fault	GA700 và GA500 gộp CPF24 vào dải Control Circuit Error
CPF07, CPF08	Đời mới trừ J1000; G7, F7	Đời mới: Terminal Board Connection/Communications Error và EEPROM Serial Communication Fault. Đời cũ: ASIC RAM và Watchdog Timer	GA700 và GA500 gộp vào dải Control Circuit Error
CPF00, CPF01	Đời mới; G7, F7, 616G5	Đời mới: Control Circuit Error. Đời cũ: Communications Error 1, 2 (hiển thị COM-ERR)	Đời cũ là lỗi giao tiếp với operator, không phải lỗi mạch điều khiển
CPF20, CPF21	A1000, E1000, H1000, GA700, GA500; G7, F7, 616G5	Đời mới: Control Circuit Error. Đời cũ: Option Board A/D Converter Error và Self Diagnostic Error	Tra đúng thế hệ máy. V1000 và J1000 không có CPF20/CPF21; GA700/GA500 gộp hai mã này trong dải Control Circuit Error.
CPF25	E1000, H1000, GA700, GA500	Terminal Board Not Connected	A1000 không có CPF25
CPF26–CPF45	A1000, E1000, H1000, GA700, GA500	Control Circuit Error (dải mã)	Phạm vi dải khác nhau theo dòng; đối chiếu đúng manual của dòng máy. V1000 dùng dải CPF11–CPF19, J1000 không có dải này.
Err	Đời mới	EEPROM Write Error	Đời cũ: ERR là hiển thị tự kiểm tra của operator và lỗi đọc/ghi EEPROM, không phải mã lỗi độc lập.
PUF	G7, F7, 616G5	Main Circuit Fuse Blown	Chỉ đời cũ; cầu chì DC bus đứt thường đi kèm hỏng khối công suất
E5, E-15, E-10	E5: mọi dòng; E-15: G7, F7, 616G5; E-10: chỉ G7	SI-T Watchdog Timer Error; SI-F/G Communication Error; SI-F/G CPU Failure	E-10 chỉ G7; E-15 ở G7, F7, 616G5
oPr / OPR	Đời mới; G7, F7, 616G5	Đời mới: External Operator Connection. Đời cũ: Operator Disconnect	Gần nghĩa nhưng khác ngữ cảnh: đời mới là kết nối keypad ngoài, đời cũ là mất kết nối operator khi đang chạy
bCE, CP1, CP2, dCE1, dCE2, oC2, PE1, PE2	GA500	Bluetooth, Comparator, Communication, Overcurrent 2, PLC Faults	Chỉ GA500
oFC50–oFC55	GA700	Option Card Fault (CN5-C, mở rộng)	Chỉ GA700
dv7, LF3, oH5, THo, UL6, UnbC, Uv4	E1000, H1000	dv7: Polarity Judge Timeout; LF3: Power Unit Output Phase Loss 3; oH5: Motor Overheat (NTC Input); THo: Thermistor Disconnect; UL6: Motor Underload; UnbC: Current Unbalance; Uv4: Gate Drive Board Undervoltage.	Chỉ E1000 và H1000; A1000 không có các mã này
oPE (tập con khác nhau theo dòng), Er-01–Er-25	Đời mới	Operator Programming Error; Auto-Tuning Error	Tập mã oPE khác nhau theo dòng (J1000 rút gọn nhất); tra đúng manual của dòng máy. Er-01–Er-25 là lỗi cài đặt và lỗi auto-tuning, không phải fault khi chạy.
CAL, OPE1–OPE9, STP	V7, VS mini J7	Communications Waiting; Programming Errors; Stop	Tài liệu tra được của V7 và VS mini J7 không đầy đủ; chỉ liệt kê mã có trong tài liệu tra được của V7 và VS mini J7.

J1000 có tập mã nhỏ nhất trong nhóm đời mới: 24 fault và 11 alarm. J1000 không có boL, dv1 đến dv4, LF2, nSE, oFb, oFC, oL5, oL7, PGo, PGoH, SEr, STo, SvE, UL5, voF và oH5. Máy báo mã ngoài danh sách này thì tra lại đúng model, vì có thể máy là dòng khác hoặc mã hiển thị đã đọc nhầm.

Bốn dòng 606PC3, 646HS3, 616G3 và VS Mini có file mã lỗi dạng bản scan, chưa đọc được nội dung. Bốn dòng đó không có trong bảng, và không suy đoán mã của chúng từ dòng khác, đặc biệt 616G3, 646HS3 và 606PC3 là đời rất cũ, bảng mã có thể khác hẳn G7, F7 và 616G5. Dòng nào thuộc bốn dòng này thì tra theo file trong bảng tải tài liệu hoặc gửi ảnh nameplate để tra giúp.

Bẫy đặt tên hay gặp trong các bảng tra cứu không rõ nguồn: PGF, dbA, dbH, ErC, Er9, LIF, rEF, nrb và ECF không có trong bất kỳ tài liệu nào của hãng. Mã PG chỉ có PGo và PGoH. Lỗi phanh là boL, rF, rH và rr. Lỗi EEPROM là Err, còn lỗi auto-tuning viết Er-01 đến Er-25, có gạch ngang. CF khác CoF, SE khác SEr, và CALL là alarm, không phải fault.

Nhóm quá dòng và quá tải: oC, oL1, oL2, oL3, oL4

Quá dòng oC là mã hay gặp nhất khi máy dừng đột ngột. Nguyên nhân thường gặp gồm tăng tốc quá nhanh, tải quán tính lớn, ngắn mạch đầu ra, hoặc IGBT và cảm biến dòng đã lỗi. Máy báo oC ngay khi vừa chạy mà không có tải thì khả năng cao là lỗi phần cứng, không nên reset rồi chạy tiếp, vì mỗi lần khởi động là một lần IGBT chịu dòng ngắn mạch.

Thứ tự kiểm tra khi báo oC:

Kéo dài thời gian tăng tốc và xem lại giới hạn dòng, dòng định mức motor.
Đo dòng 3 pha khi chạy và so sánh 3 pha với nhau.
Cách ly motor, chạy thử không tải để tách lỗi motor khỏi lỗi biến tần.
Đo khối công suất và cảm biến dòng khi vẫn báo oC ở chế độ không tải.

Quá tải oL1 và oL2 khác quá dòng ở chỗ máy chịu tải nặng kéo dài rồi mới dừng, thay vì dòng vọt lên tức thời. Kiểm tra tải thực tế, đối chiếu dòng định mức motor với tham số đã cài, rồi xem thông gió và quạt. Quá moment oL3, oL4 và thiếu moment UL3, UL4 là ngưỡng cảnh báo theo tham số: tải vượt ngưỡng đặt trước hoặc tải nhẹ bất thường như đứt khớp nối, tuột dây đai.

Nhóm điện áp: ov, Uv1, Uv2, PF

Quá áp ov thường xuất hiện khi giảm tốc: motor trả năng lượng về DC bus nhanh hơn mức biến tần xả được. Kéo dài thời gian giảm tốc, đo điện áp nguồn đầu vào và kiểm tra điện trở xả. Nguồn vào cao hơn định mức cũng đẩy DC bus lên, nên đo đủ 3 pha trước khi kết luận do giảm tốc.

Thấp áp Uv1 thường do sụt áp lưới, mất cân bằng pha hoặc tụ DC bus đã yếu sau nhiều năm vận hành. Đo điện áp 3 pha đầu vào, rồi đo điện áp DC bus để theo dõi xu hướng suy hao tụ. Nếu điện áp đầu vào đo đủ mà máy vẫn báo Uv1, lỗi có thể ở mạch đo điện áp DC bus trên bo điều khiển.

Uv2 là lỗi nguồn điều khiển, khác Uv1 ở chỗ nguồn cấp cho mạch điều khiển sụt áp. Kiểm tra nguồn cấp, quạt và bo nguồn. PF là mất pha nguồn vào: kiểm tra nguồn 3 pha, contactor và đầu cos, siết lại đầu nối lỏng trước khi nghĩ tới lỗi bo.

Nhóm quá nhiệt: oH, oH1, oH3, oH4, FAN

Quá nhiệt tản nhiệt oH là lỗi dừng máy khi nhiệt độ tản nhiệt vượt ngưỡng; máy tự ngắt để bảo vệ IGBT. Cố chạy tiếp chỉ làm nhiệt độ tăng nhanh hơn. Kiểm tra quạt làm mát, vệ sinh tản nhiệt và xem lại môi trường lắp đặt: tủ kín, nóng, bám bụi là ba nguyên nhân hay gặp nhất.

Sau khi thay quạt mới mà oH vẫn xuất hiện thì kiểm tra sâu hơn: cảm biến nhiệt sai lệch, bo mạch công suất bám bụi gây nóng cục bộ, hoặc dòng tải thực tế vượt công suất thiết kế. Trường hợp này cần đo dòng, đo nhiệt độ từng pha và kiểm tra bo mạch, thay vì thay quạt lần nữa.

oH3 và oH4 là quá nhiệt motor qua ngõ PTC: oH3 là alarm, oH4 là fault dừng máy. Đời cũ G7 phân biệt theo L1-03 và L1-04, còn F7 phân biệt theo ngưỡng điện áp thermistor 1,17 V và 2,34 V. FAN là lỗi quạt ở G7 và F7; GA700 dùng FAn và FAn1, còn A1000 và V1000 không có mã FAN ở bảng fault mà theo dõi quạt qua thời gian bảo trì LT-1. J1000 không có mã FAN trong bảng fault; tra đúng manual của dòng máy khi cần theo dõi quạt.

Nhóm chạm đất, ngắn mạch và mất pha: GF, SC, LF

Chạm đất GF là rò điện xuống đất qua motor hoặc cáp. Cách ly motor và cáp, đo cách điện từng đoạn để tìm điểm rò, rồi mới chạy lại. Chạy tiếp khi chưa tìm ra điểm rò có thể làm hỏng lan sang khối công suất.

Ngắn mạch SC chỉ có ở V1000, E1000, H1000, J1000, GA700, GA500 và 616G5. A1000 không có SC trong tài liệu hãng, G7 và F7 cũng không có SC. Máy A1000 báo lỗi khối công suất thì tra theo oC, boL, rF, rH và rr, không tra mã SC. Mất pha đầu ra LF thì đo thông mạch 3 pha đầu ra, kiểm tra cáp và đầu nối motor.

Nhóm lỗi điều khiển CPF: CPF00 đến CPF45

Nhóm CPF là nhóm dễ tra sai nhất, vì cùng một mã có thể mang nghĩa hoàn toàn khác nhau giữa các dòng. CPF03 ở A1000, E1000 và H1000 là lỗi kết nối bo điều khiển, ở V1000 là lỗi dữ liệu PWM, còn ở G7, F7 và 616G5 là lỗi EEPROM. CPF06 ở đời mới là lỗi dữ liệu EEPROM, ở đời cũ là lỗi kết nối bo mở rộng. CPF22 có tới bốn nghĩa khác nhau tùy dòng. Tra CPF mà không ghi rõ model thì chưa đủ căn cứ để kết luận.

Cách xử lý CPF theo thứ tự: kiểm tra cáp ribbon và khe cắm bo, cắm lại bo điều khiển và bo công suất, rồi khởi tạo lại tham số khi lỗi thuộc nhóm EEPROM và đã backup tham số. CPF không xóa được sau các bước này thường là hỏng linh kiện trên bo, cần thay bo. Bo điều khiển là linh kiện giá trị cao, nên xác định đúng bo hỏng trước khi đặt hàng.

Nhóm lỗi ngoài và truyền thông: EF, CE, bUS, CALL

Lỗi ngoài EF đi từ cảm biến, công tắc và thiết bị ngoại vi qua ngõ vào số hoặc card mở rộng. Kiểm tra tín hiệu từng ngõ vào, từ EF0 của card mở rộng tới EF1–EF8 của các terminal S1–S8. Dải EF khác theo dòng: G7 tới EF12 vì có 12 terminal, V1000 và J1000 tới EF7.

Lỗi truyền thông CE là lỗi MEMOBUS/Modbus: cáp RS485, địa chỉ và tốc độ truyền là ba điểm kiểm tra đầu tiên. bUS là lỗi giao tiếp với bo tùy chọn: cắm lại card, kiểm tra khe cắm, thử tháo card để loại trừ. CALL là alarm chờ truyền thông, không phải fault; máy vẫn chạy nhưng chưa thiết lập được liên kết nối tiếp.

Cách reset lỗi đúng theo từng thế hệ máy

Reset chỉ có tác dụng sau khi nguyên nhân lỗi đã được loại trừ. Reset liên tục khi nguyên nhân còn đó không xóa được lỗi, mà còn có thể làm hỏng lan, nhất là với lỗi quá dòng khi IGBT đang chập. Cách reset khác nhau theo thế hệ máy, không lấy cách của đời cũ áp sang đời mới.

Đời cũ G7, F7, 616G5: tài liệu hãng ghi rõ 3 cách: gán 1 ngõ vào đa chức năng H1 bằng 14 (Fault Reset) rồi bật/tắt tín hiệu reset; nhấn phím RESET trên operator; ngắt nguồn mạch chính rồi cấp lại. G7 ghi thêm: reset chỉ có tác dụng sau khi nguyên nhân lỗi đã được loại trừ.

Đời mới A1000, V1000, E1000, J1000, H1000: tài liệu chỉ dẫn chiếu tới chương Diagnosing and Resetting Faults của từng manual, không ghi thủ tục reset trong phần bảng mã. Không lấy thủ tục của đời cũ áp sang đời mới; làm theo đúng chương đó của đúng dòng máy, sau khi đã loại trừ nguyên nhân.

GA700 và GA500: tài liệu bắt buộc thao tác Fault Reset sau khi loại trừ nguyên nhân, máy không chạy lại cho tới khi fault được xóa bằng thao tác này.

V7 và VS mini J7: phần tài liệu trích không ghi quy trình reset nào. Không suy đoán thủ tục cho hai dòng này; liên hệ kỹ thuật khi lỗi không tự xóa sau khi đã loại trừ nguyên nhân.

Quy trình xử lý lỗi 5 bước tại hiện trường

Quy trình xử lý tại hiện trường gồm 5 bước, áp dụng cho mọi mã lỗi, từ lúc máy dừng tới lúc chạy thử có tải. Làm đủ năm bước rồi mới kết luận lỗi thuộc phần cứng hay chỉ do cài đặt.

Ghi lại mã lỗi: chụp màn hình, ghi mã và thời điểm xuất hiện, đọc lịch sử lỗi trước khi reset.
Dừng máy và khóa nguồn: dừng tải, cắt nguồn, chờ tụ DC bus xả hết điện rồi mới mở tủ.
Kiểm tra bên ngoài: cáp, đầu nối, quạt, tản nhiệt và dấu hiệu cháy nổ, bám bụi, ẩm ướt.
Đo kiểm cơ bản: điện áp đầu vào 3 pha, cách điện motor và dòng tải thực tế.
Reset có kiểm soát: reset một lần theo đúng thế hệ máy, theo dõi khi chạy lại; lỗi lặp lại thì dừng máy và gọi kỹ thuật.

Lịch sử lỗi và tham số đọc nhanh bằng phần mềm trên máy tính, không cần bấm từng tham số trên keypad. Cách tải chính thức, danh sách dòng hỗ trợ và hướng dẫn backup tham số từng bước, xem bài riêng: Cài đặt biến tần Yaskawa bằng DriveWizard.

Khi nào nên gửi máy đi sửa

Gửi máy đi kiểm tra khi lỗi lặp lại sau reset đúng cách, khi có dấu hiệu hỏng phần cứng như nổ công suất, cháy bo, mùi khét, hoặc khi lỗi CPF không xóa được sau khi đã cắm lại bo và khởi tạo tham số. Những dấu hiệu này vượt khỏi xử lý tại hiện trường và cần thiết bị đo chuyên dụng.

Khi gửi máy, ghi rõ model trên tem nhãn để chẩn đoán đúng dòng, vì cùng mã lỗi có thể khác nghĩa giữa các dòng. Dịch vụ sửa chữa, quy trình nhận máy từ xa qua bưu điện và bảng giá tham khảo theo công suất, xem bài: Sửa biến tần Yaskawa.

Câu hỏi thường gặp về lỗi biến tần Yaskawa

Biến tần Yaskawa báo oC nhưng motor quay nhẹ bằng tay, xử lý thế nào?

Khi báo oC mà motor vẫn quay tay trơn, nguyên nhân không phải cơ khí kẹt. Ưu tiên kiểm tra thời gian tăng tốc và giảm tốc, giới hạn dòng và dòng định mức motor: tăng tốc quá nhanh với tải quán tính lớn làm dòng khởi động vượt ngưỡng. Tiếp đó đo dòng từng pha khi chạy và kiểm tra bo công suất, vì IGBT rò nhẹ hoặc cảm biến dòng sai lệch vẫn gây oC dù motor quay tay bình thường.

Uv và Uv1 khác nhau thế nào?

Uv là alarm khi chưa có lệnh chạy: áp DC bus thấp, máy vẫn chờ lệnh. Uv1 là fault dừng máy khi áp DC bus thấp dưới ngưỡng. Đừng gộp hai mã này. Uv1 thường do sụt áp lưới, mất cân bằng pha hoặc tụ DC bus đã yếu; nếu điện áp đầu vào đo đủ, lỗi có thể ở mạch đo điện áp DC bus trên bo điều khiển.

CPF06 là lỗi gì, có phải lỗi truyền thông không?

Đời mới (A1000, V1000, E1000, H1000, J1000, GA700, GA500), CPF06 là lỗi dữ liệu bộ nhớ EEPROM: chip nhớ lưu tham số bị lỗi ghi hoặc đọc, thường do mất điện đúng lúc đang ghi tham số. Đời cũ (G7, F7, 616G5), CPF06 là lỗi kết nối bo mở rộng. Đây không phải lỗi truyền thông Modbus. Cách xử lý đời mới: thử khởi tạo lại tham số rồi nhập lại từ đầu; nếu lỗi lặp lại, cần thay bo điều khiển.

Có nên tự nạp firmware hoặc tự sửa bo điều khiển biến tần Yaskawa không?

Không. Firmware Yaskawa không phân phối công khai theo từng máy để tự nạp, còn bo điều khiển chứa tham số hiệu chuẩn riêng cho từng model. Nạp sai firmware hoặc thay linh kiện không đúng chuẩn có thể làm biến tần không nhận model, mất tham số gốc hoặc hỏng lan sang bo công suất. Việc này chỉ làm tại xưởng có thiết bị nạp chuyên dụng và dữ liệu tham số chuẩn của hãng.

Bao lâu nên vệ sinh và bảo trì biến tần Yaskawa một lần?

Môi trường xưởng nhiều bụi, dầu hoặc nóng: 3–6 tháng một lần. Môi trường sạch và mát: 6–12 tháng. Mỗi lần bảo trì kiểm tra quạt tản nhiệt, khe thông gió, đầu cos đấu nối và đo điện áp DC bus để theo dõi xu hướng suy hao tụ. Dữ liệu theo dõi định kỳ giúp dự báo hỏng hóc trước khi dừng máy ngoài kế hoạch.

Mã CPF02 có phải lỗi truyền thông không?

Không phải một nghĩa duy nhất. Đời mới, CPF02 là lỗi chuyển đổi A/D trên bo điều khiển. Đời cũ G7, F7 và 616G5, CPF02 là lỗi mạch baseblock (BB). Cùng mã nhưng khác nghĩa hoàn toàn, nên phải tra đúng thế hệ máy và đúng dòng máy trước khi kết luận. Ghi rõ model trên nameplate khi tra cứu hoặc khi gửi máy đi kiểm tra.

Cần tra mã lỗi Yaskawa theo đúng dòng máy?

Gửi ảnh nameplate và mã lỗi qua Zalo, bên mình tra giúp đúng manual của dòng máy đó trước khi anh em quyết định tự xử lý hay mang đi sửa.
