Điện trở xả biến tần: Cách chọn, lắp và xử lý lỗi thực tế trong xưởng

Điện trở xả là gì? Vì sao phải dùng trong hệ thống biến tần?

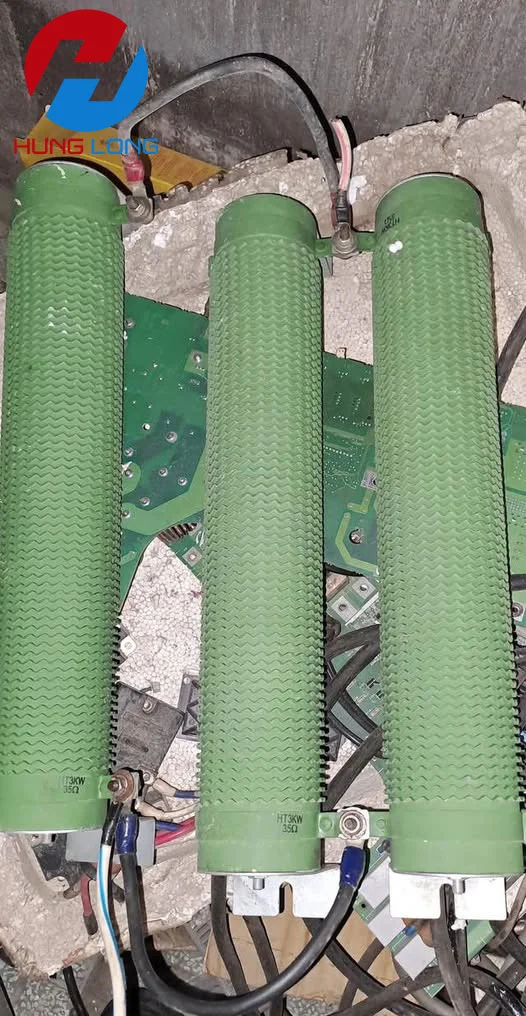

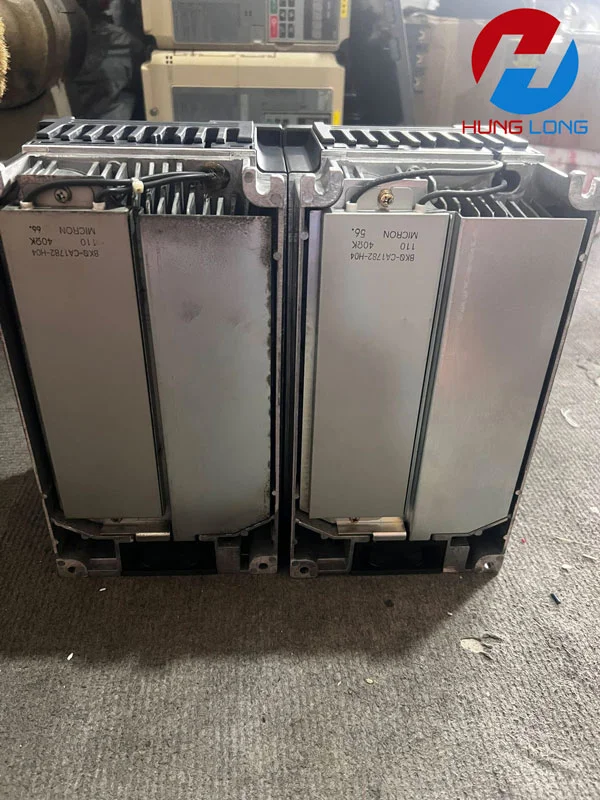

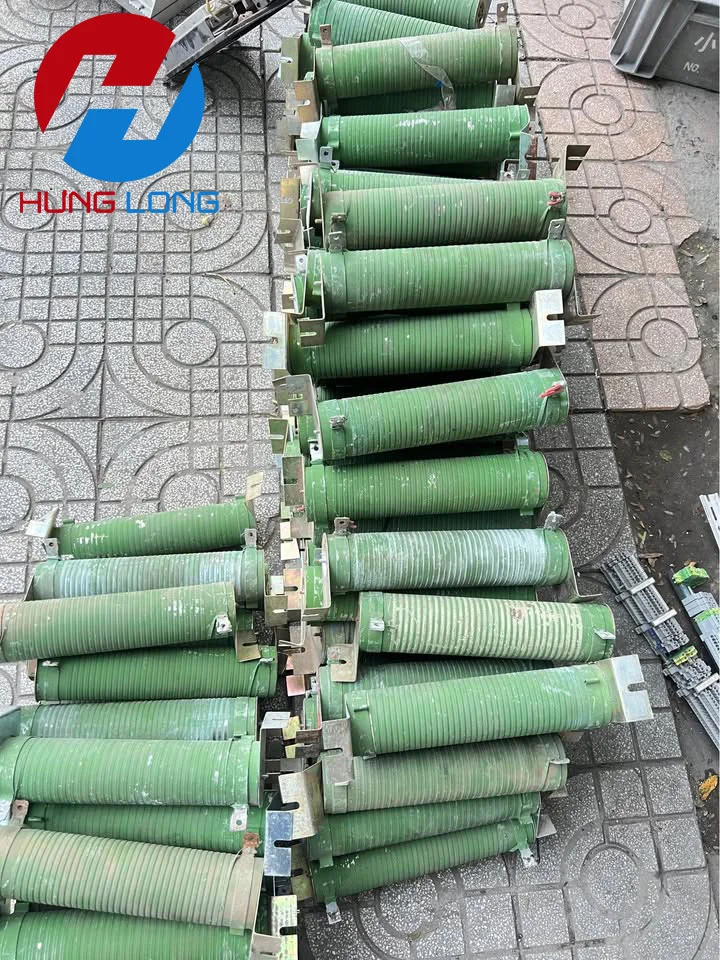

Điện trở xả (brake resistor, điện trở hãm) là một loại điện trở công suất lớn, được thiết kế chuyên dụng để tiêu tán năng lượng điện dư thừa trong mạch DC bus của biến tần bằng cách chuyển hóa năng lượng điện thành nhiệt. Đây là linh kiện không thể thiếu trong các hệ thống yêu cầu khả năng hãm động cơ nhanh chóng và an toàn.

Khi động cơ đang vận hành và bị hãm gấp, giảm tốc đột ngột hoặc đổi chiều nhanh, nó sẽ hoạt động như một máy phát điện, sinh ra năng lượng và đẩy ngược về biến tần. Năng lượng này làm tăng điện áp trên mạch DC bus của biến tần. Nếu không có cơ chế tiêu tán, điện áp DC bus sẽ vượt ngưỡng cho phép, gây ra các hậu quả nghiêm trọng:

Khi lắp điện trở xả, năng lượng dư sẽ được dẫn qua điện trở và chuyển thành nhiệt tỏa ra môi trường, giúp duy trì điện áp DC bus ổn định trong ngưỡng an toàn. Điều này không chỉ bảo vệ biến tần và động cơ khỏi hư hỏng mà còn kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và tăng độ tin cậy cho hệ thống.

Các ứng dụng điển hình cần điện trở xả biến tần

Không phải mọi hệ thống biến tần đều cần điện trở xả. Tuy nhiên, với những ứng dụng sau đây, việc lắp đặt điện trở xả là bắt buộc để đảm bảo vận hành an toàn và hiệu quả:

• Cẩu trục, cầu trục, palang điện: Khi hạ tải nặng xuống, động cơ hoạt động như máy phát, sinh năng lượng lớn. Anh em nào làm việc với cẩu trục chắc hẳn đã từng gặp tình huống "đạp phanh là báo lỗi OV" – đó chính là dấu hiệu thiếu điện trở xả hoặc điện trở xả không đủ công suất.
• Thang máy, thang nâng hàng: Yêu cầu dừng chính xác và an toàn ở mỗi tầng, đặc biệt khi cabin đi xuống với tải nặng. Không có điện trở xả, biến tần sẽ không thể kiểm soát tốc độ hãm, gây nguy hiểm cho người và hàng hóa.
• Máy xả cuộn, cuốn cuộn (unwinder/rewinder): Trong ngành in ấn, giấy, dệt may, máy xả cuộn thường phải dừng gấp hoặc căng giữ tốc độ ổn định. Quán tính của cuộn vật liệu lớn sinh ra năng lượng đáng kể khi hãm.
• Băng tải dài, băng tải dốc: Băng tải chuyển vật liệu xuống dốc hoặc băng tải dài có khối lượng lớn khi dừng đột ngột sẽ tạo ra năng lượng hãm lớn. Nhiều xưởng gặp tình trạng băng tải dừng là biến tần báo lỗi, phải reset mới chạy lại được.
• Máy ly tâm, quạt gió công nghiệp lớn: Rotor có quán tính cao, khi giảm tốc nhanh sẽ phát điện về biến tần. Đặc biệt với quạt hút bụi, quạt thông gió công suất lớn trong nhà máy xi măng, hóa chất.
• Máy nén khí, bơm trục đứng: Các thiết bị này thường yêu cầu dừng khẩn trong trường hợp sự cố, năng lượng quán tính lớn cần được tiêu tán nhanh chóng.

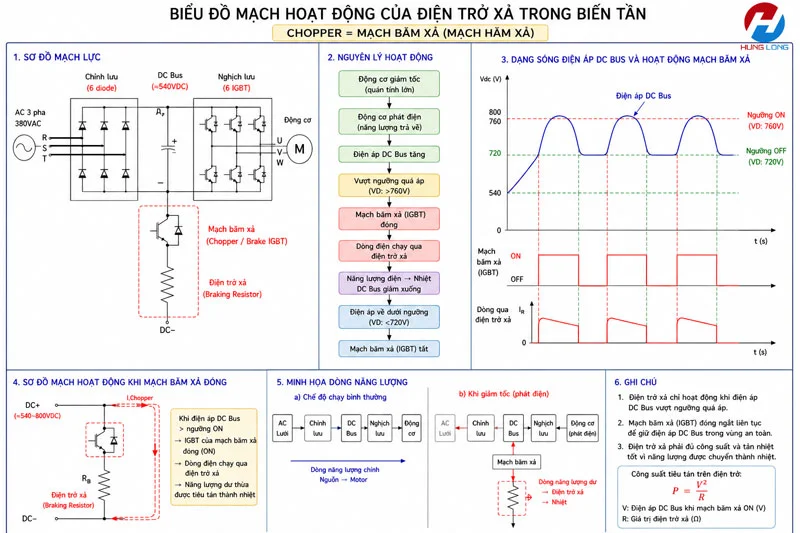

Nguyên lý hoạt động của điện trở xả trong biến tần

Để hiểu rõ vai trò của điện trở xả, anh em cần nắm sơ lược về cấu trúc mạch DC bus và mạch hãm trong biến tần:

Biến tần điển hình có ba phần chính: mạch chỉnh lưu (chuyển AC thành DC), mạch DC bus (bộ tụ lưu trữ năng lượng DC), và mạch nghịch lưu (chuyển DC thành AC tần số biến đổi để cấp cho động cơ). Trong mạch DC bus còn có mạch chopper hãm (brake chopper) – đây là transistor công suất điều khiển việc nối điện trở xả vào mạch.

Khi biến tần hoạt động bình thường, điện áp DC bus duy trì ở mức ổn định (khoảng 540-560V với biến tần 380V). Nhưng khi động cơ bị hãm, năng lượng phát ngược về làm điện áp DC bus tăng lên. Khi điện áp này vượt ngưỡng cài đặt (thường là 750-780V với biến tần 380V), mạch chopper hãm sẽ tự động đóng, cho phép dòng điện chạy qua điện trở xả. Năng lượng dư được chuyển thành nhiệt và tản ra ngoài, giữ điện áp DC bus trong ngưỡng an toàn.

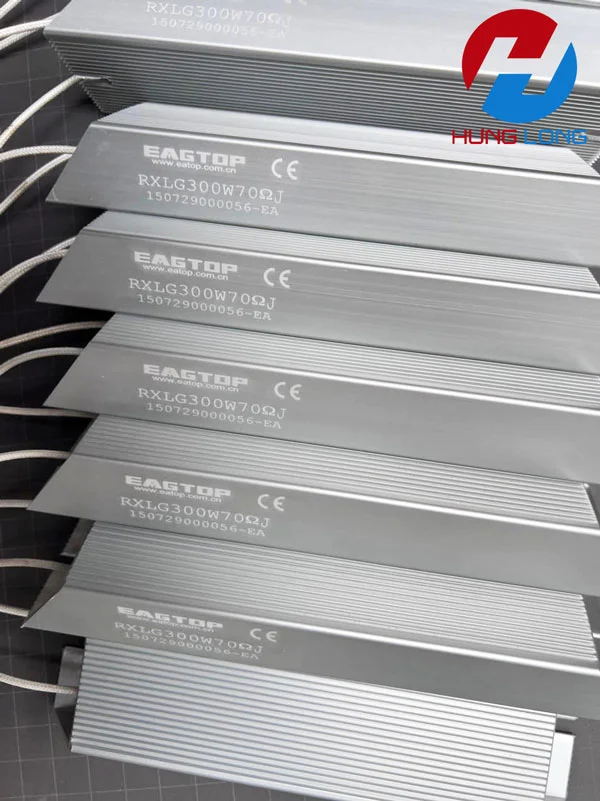

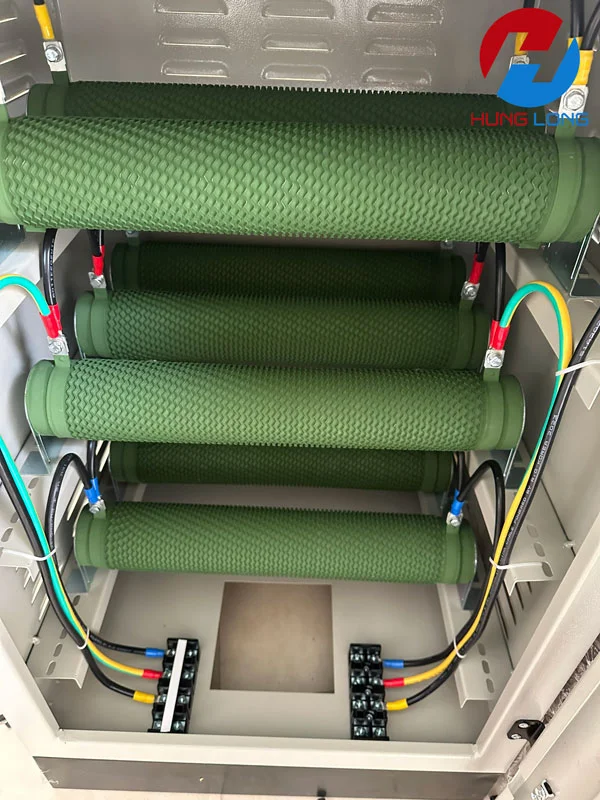

Phân biệt điện trở xả và các loại điện trở khác

Nhiều anh em mới vào nghề thường nhầm lẫn giữa điện trở xả và điện trở thông thường. Dưới đây là sự khác biệt quan trọng:

Cảnh báo: Tuyệt đối không dùng điện trở thông thường thay thế điện trở xả, dù có cùng giá trị ohm. Điện trở thông thường sẽ cháy nổ ngay lập tức khi chịu dòng hãm lớn, gây nguy hiểm cho người và thiết bị.

Khi nào cần lắp điện trở xả biến tần?

Việc xác định đúng khi nào cần điện trở xả giúp anh em tiết kiệm chi phí mà vẫn đảm bảo an toàn vận hành. Dưới đây là các trường hợp cụ thể:

Trường hợp bắt buộc phải lắp điện trở xả:

• Tải yêu cầu dừng gấp hoặc giảm tốc nhanh: Khi thời gian giảm tốc (deceleration time) được cài đặt ngắn hơn thời gian quán tính tự nhiên của tải, năng lượng hãm sẽ rất lớn. Ví dụ: băng tải dài 50m chạy 2m/s, muốn dừng trong 2 giây thay vì để chạy trôi 10 giây.
• Ứng dụng đảo chiều thường xuyên: Máy cắt tôn CNC, máy gia công kim loại với trục X-Y-Z đảo chiều liên tục, máy dệt kim với trục quay đảo chiều nhanh. Mỗi lần đảo chiều là một lần hãm và tăng tốc ngược lại, sinh năng lượng lớn.
• Tải lên xuống liên tục với khối lượng lớn: Cẩu trục nâng hạ container, thang máy chở hàng nặng, bàn nâng thủy lực điện. Khi hạ tải xuống, động cơ phải hãm liên tục để kiểm soát tốc độ, tránh rơi tự do.
• Ứng dụng căng cuộn, xả cuộn: Máy in offset, máy cán giấy, máy dệt. Cuộn vật liệu có đường kính lớn, quán tính cao, cần hãm chính xác để giữ lực căng ổn định, tránh đứt vật liệu hoặc nhăn cuộn.

Trường hợp không nhất thiết cần điện trở xả biến tần:

• Tải nhẹ, quán tính nhỏ: Quạt thông gió nhỏ, bơm nước công suất dưới 2kW, máy trộn nhỏ. Những thiết bị này có thể để động cơ chạy trôi (coasting) hoặc cài thời gian giảm tốc dài mà không gây lỗi.
• Không yêu cầu hãm gấp: Máy bơm chạy liên tục, băng tải ngắn không cần dừng thường xuyên, quạt gió chỉ dừng khi kết thúc ca làm việc. Trong những trường hợp này, có thể để biến tần tự giảm tốc theo quán tính.
• Biến tần có khả năng hồi sinh năng lượng (regenerative): Một số biến tần cao cấp có mạch hồi sinh năng lượng về lưới điện thay vì tiêu tán qua điện trở xả. Tuy nhiên, loại này giá thành cao và phức tạp, thường chỉ dùng cho ứng dụng đặc biệt.

Dấu hiệu cho thấy hệ thống của anh em đang cần điện trở xả

Nếu anh em đang gặp một trong các hiện tượng sau, rất có thể hệ thống cần được lắp thêm hoặc thay thế điện trở xả:

Cách chọn điện trở xả biến tần (đơn giản, dễ áp dụng)

Chọn điện trở xả đúng thông số là yếu tố quyết định hiệu quả hãm và tuổi thọ của cả biến tần lẫn điện trở. Phần này, chúng tôi sẽ hướng dẫn anh em cách chọn theo cả lý thuyết lẫn kinh nghiệm thực tế tại xưởng.

Các thông số cần quan tâm khi chọn điện trở xả

Khi tra cứu thông số điện trở xả, anh em cần chú ý ba thông số chính:

1. Giá trị điện trở R (ohm - Ω): Đây là thông số quan trọng nhất, quyết định dòng điện chạy qua điện trở khi mạch hãm hoạt động. Giá trị R phụ thuộc vào điện áp DC bus và công suất biến tần. Nếu R quá nhỏ, dòng qua điện trở quá lớn, có thể làm hỏng mạch chopper hãm. Nếu R quá lớn, khả năng xả năng lượng yếu, biến tần vẫn báo lỗi OV.
2. Công suất tiêu tán P (W hoặc kW): Đây là khả năng chịu tải nhiệt của điện trở. Công suất này phải đủ lớn để tiêu tán năng lượng hãm mà không bị quá nhiệt. Công suất điện trở phụ thuộc vào tần suất hãm (bao nhiêu lần hãm/phút) và thời gian mỗi lần hãm.
3. Chế độ làm việc (Duty Cycle - %): Điện trở xả thường làm việc gián đoạn (ngắt quãng), ví dụ duty cycle 10% nghĩa là trong 10 giây, điện trở chỉ hãm 1 giây, 9 giây còn lại để nguội. Nếu ứng dụng hãm liên tục (duty cycle cao), cần chọn điện trở có công suất lớn hơn hoặc lắp thêm quạt tản nhiệt.

Nguyên tắc chung khi chọn R và P

Để chọn điện trở xả, anh em có thể tham khảo công thức cơ bản sau:

Trong đó:

• V_dc: Điện áp DC bus danh định (V). Ví dụ: biến tần 380V có V_dc ≈ 540V
• P: Công suất hãm trung bình cần tiêu tán (W)
• R: Giá trị điện trở tối thiểu (Ω)

Tuy nhiên, trong thực tế, anh em nên tuân theo các nguyên tắc sau:

Bảng gợi ý chọn điện trở xả theo công suất biến tần

Dưới đây là bảng gợi ý chung, giúp anh em có cái nhìn tổng quan. Lưu ý: Đây chỉ là tham khảo, giá trị chính xác cần tra theo catalog của từng hãng biến tần cụ thể.

Quan trọng: Bảng trên chỉ mang tính chất tham khảo ban đầu. Để chọn chính xác, anh em cần xem xét thêm các yếu tố:

• Loại tải (quán tính lớn hay nhỏ)
• Tần suất hãm (bao nhiêu lần/phút)
• Thời gian giảm tốc yêu cầu
• Điều kiện môi trường (nhiệt độ, độ ẩm, thông gió)

Ví dụ thực tế trong xưởng

Case 1: Biến tần 5.5 kW điều khiển cẩu trục, dừng gấp, hay báo OV

Một xưởng cơ khí sử dụng cẩu trục 2 tấn, động cơ 5.5kW, biến tần 380V. Khi hạ tải xuống, biến tần thường xuyên báo lỗi OV và dừng máy, gây gián đoạn sản xuất.

Phân tích:

• Biến tần 5.5kW/380V có V_dc ≈ 540V
• Cẩu trục hạ tải có quán tính lớn, năng lượng hãm cao
• Yêu cầu dừng trong 3-4 giây

Giải pháp:

Tra catalog biến tần, chọn điện trở xả có R = 150Ω, công suất 1.5 - 2kW với duty cycle 20%. Lắp điện trở xả và cài đặt lại thời gian giảm tốc phù hợp, hệ thống đã vận hành ổn định, không còn lỗi OV.

Case 2: Băng tải dốc 11 kW, tải nặng, dừng khẩn

Một nhà máy xi măng có băng tải dốc dài 80m, góc nghiêng 25°, động cơ 11kW. Khi dừng khẩn cấp, biến tần báo lỗi OV và một lần đã cháy module IGBT do không có điện trở xả.

Phân tích:

• Biến tần 11kW/380V, V_dc ≈ 540V
• Băng tải chở clinker nặng, lúc dừng khẩn cần hãm ngay lập tức
• Năng lượng hãm rất lớn do trọng lực kéo băng tải tiếp tục chạy xuống dốc

Giải pháp:

Sau khi sửa biến tần tại HLAuto, chúng tôi đã tư vấn lắp thêm điện trở xả R = 40Ω, công suất 4kW với quạt tản nhiệt cưỡng bức. Đồng thời điều chỉnh thời gian giảm tốc và ngưỡng kích hoạt mạch hãm. Kết quả: băng tải dừng an toàn trong 5-6 giây, biến tần không còn báo lỗi, hệ thống vận hành ổn định được 2 năm.

Những lỗi biến tần thường gặp liên quan đến điện trở xả

Đây là phần "đất diễn" cho kinh nghiệm sửa chữa thực tế của HLAuto. Sau hơn 8 năm hoạt động, chúng tôi đã tiếp nhận hàng trăm ca sửa chữa biến tần liên quan đến điện trở xả. Dưới đây là những lỗi phổ biến nhất và cách xử lý:

Lỗi quá áp (OV - Over Voltage) khi hãm hoặc dừng gấp

Triệu chứng:

Đây là lỗi phổ biến nhất khi điện trở xả có vấn đề. Biến tần báo mã lỗi OV (hoặc tương đương như E.OC2, ALM08, Err07 tùy hãng), màn hình LED nhấp nháy hoặc hiện chữ "OV", động cơ dừng đột ngột. Lỗi thường xuất hiện khi:

• Nhấn nút dừng máy
• Giảm tốc nhanh
• Hạ tải nặng xuống (cẩu trục, thang máy)
• Băng tải chạy xuống dốc

Nguyên nhân liên quan điện trở xả:

Hướng xử lý:

Để tra cứu mã lỗi OV cụ thể cho từng hãng biến tần (Delta, Fuji, INVT, Yaskawa, Schneider, Siemens...), anh em có thể tham khảo bài viết Tài liệu biến tần trên website HLAuto, nơi chúng tôi tổng hợp đầy đủ bảng mã lỗi và cách xử lý cho các hãng phổ biến.

Điện trở xả nóng bất thường, cháy, nổ

Triệu chứng:

• Điện trở xả đổi màu (từ xám sang nâu sẫm, đen)
• Mùi khét nhựa hoặc sơn cháy phát ra từ điện trở
• Trong trường hợp nghiêm trọng: điện trở nổ vỏ, văng mảnh, kéo theo cháy dây điện hoặc tủ điện
• Biến tần có thể báo lỗi OH (Over Heat), hoặc không báo gì nhưng điện trở đã hỏng

Nguyên nhân:

Hướng xử lý:

Biến tần hỏng mạch hãm, mô-đun IGBT do điện trở xả

Triệu chứng:

• Lắp điện trở xả xong nhưng biến tần vẫn không hãm được, hoặc gặp lỗi khi kích phanh
• Biến tần báo lỗi OC (Over Current), SC (Short Circuit), hoặc lỗi IGBT
• Có dấu hiệu cháy nổ ở khu vực mạch hãm: mùi khét, vết cháy đen trên board, IGBT hoặc diode nổ tung
• Trường hợp nghiêm trọng: biến tần không lên nguồn, hoặc lên nguồn nhưng không điều khiển được động cơ

Nguyên nhân:

Hướng xử lý:

Để biết thêm chi tiết về các mã lỗi biến tần khác như OC, SC, OH, UV và cách xử lý, anh em hãy tham khảo bài viết Tài liệu biến tần - Bảng mã lỗi và cách khắc phục trên website HLAuto.

Cách kiểm tra nhanh điện trở xả và mạch hãm trước khi gọi thợ

Trước khi quyết định gửi biến tần đi sửa hoặc gọi thợ đến, anh em có thể tự kiểm tra sơ bộ một số điểm sau để xác định nguyên nhân và tiết kiệm thời gian:

Dùng đồng hồ đo để kiểm tra điện trở xả

Đây là cách đơn giản và hiệu quả nhất để biết điện trở xả có còn tốt không:

Quan sát hiện tượng khi vận hành

Ngoài đo điện trở, anh em có thể quan sát một số hiện tượng sau để đánh giá tình trạng hệ thống:

• Biến tần có báo lỗi OV, OH khi hãm không: Nếu có, khả năng cao là vấn đề về điện trở xả hoặc mạch hãm. Nếu không, có thể vấn đề nằm ở chỗ khác (động cơ, encoder, tải cơ...).
• Điện trở xả có nóng quá nhanh không: Trong lúc vận hành, đứng ở cách điện trở 20-30cm, cảm nhận xem có luồng nhiệt tỏa ra mạnh bất thường không. Nếu điện trở nóng đến mức không thể đứng gần, nghĩa là đang bị quá tải.
• Có mùi khét phát ra từ điện trở hay tủ điện không: Mùi khét là dấu hiệu rõ ràng nhất của sự cố điện, cần dừng máy ngay để kiểm tra.
• Thời gian hãm có đúng như cài đặt không: Ví dụ: Cài đặt thời gian giảm tốc là 5 giây, nhưng thực tế động cơ dừng trong 10 giây hoặc 2 giây. Nếu dừng quá nhanh có thể điện trở xả quá mạnh (R quá nhỏ), nếu dừng quá chậm có thể mạch hãm không hoạt động.

Khi nào nên gọi dịch vụ sửa biến tần tại HLAuto

Mặc dù một số lỗi đơn giản anh em có thể tự xử lý, nhưng trong các trường hợp sau đây, chúng tôi khuyên anh em nên liên hệ với HLAuto để được hỗ trợ chuyên nghiệp:

Lợi ích khi sử dụng dịch vụ sửa biến tần tại HLAuto:

• Được kiểm tra miễn phí, báo giá trước khi sửa, không phát sinh chi phí ẩn
• Đội ngũ kỹ thuật có hơn 8 năm kinh nghiệm thực chiến trong nhà máy, hiểu rõ ứng dụng thực tế
• Linh kiện thay thế chính hãng hoặc tương đương chất lượng, có giấy chứng nhận
• Bảo hành 3-6 tháng sau sửa chữa
• Hỗ trợ kỹ thuật từ xa qua điện thoại/Zalo khi cần
• Được tư vấn miễn phí về cách chọn điện trở xả, cài đặt tham số, và nhận file tài liệu tham khảo

Dịch vụ tư vấn chọn điện trở xả và sửa biến tần tại HLAuto

HLAuto - Hưng Long Automation là đơn vị chuyên sâu về sửa chữa biến tần, PLC, màn hình HMI và cung cấp giải pháp tự động hóa cho các xưởng sản xuất tại Việt Nam. Được thành lập từ năm 2015, chúng tôi đã tích lũy hơn 8 năm kinh nghiệm thực chiến, phục vụ hàng trăm khách hàng từ xưởng cơ khí nhỏ đến nhà máy lớn trong nhiều ngành nghề: dệt may, nhựa, thực phẩm, in ấn, gỗ, cơ khí chế tạo...

Đội ngũ kỹ thuật của HLAuto không chỉ giỏi về lý thuyết mà còn am hiểu sâu sắc các vấn đề thực tế tại xưởng. Chúng tôi hiểu rõ những khó khăn mà anh em kỹ thuật, trưởng phòng kỹ thuật, chủ xưởng thường gặp phải: máy móc hỏng giữa ca sản xuất, tìm không ra nguyên nhân, thợ địa phương sửa mãi không xong, phải đặt hàng linh kiện từ nước ngoài mất hàng tuần...

HLAuto hỗ trợ anh em những gì?

1. Tư vấn chọn điện trở xả biến tần phù hợp với từng loại tải:

• Phân tích yêu cầu hãm của hệ thống: tần suất hãm, thời gian hãm, quán tính tải
• Tính toán giá trị R và công suất P chính xác dựa trên thông số biến tần và động cơ
• Gợi ý sản phẩm điện trở xả phù hợp từ các hãng uy tín: Mitsubishi, Fuji, Schneider, hoặc sản phẩm OEM chất lượng với giá tốt hơn
• Hướng dẫn lắp đặt đúng kỹ thuật: vị trí lắp, cách đấu dây, tản nhiệt, an toàn

2. Kiểm tra, chẩn đoán và sửa biến tần hỏng do lỗi mạch hãm, quá áp:

• Kiểm tra tổng thể biến tần trên bàn test chuyên dụng, có tải mô phỏng
• Chẩn đoán chính xác nguyên nhân: Điện trở xả hỏng? Mạch hãm cháy? Tụ DC bus phồng? IGBT short? Driver lỗi?
• Sửa chữa hoặc thay thế linh kiện với chi phí hợp lý, báo giá trước khi thực hiện
• Test kỹ lưỡng sau sửa, mô phỏng điều kiện hãm thực tế để đảm bảo không tái phát

3. Hướng dẫn cài đặt tham số hãm, thời gian tăng/giảm tốc:

• Nhiều ca biến tần báo lỗi OV không phải do điện trở xả mà do cài đặt thông số không hợp lý
• HLAuto sẽ hướng dẫn anh em cài đặt lại: thời gian tăng tốc (accel time), thời gian giảm tốc (decel time), ngưỡng kích hoạt hãm, dòng hãm DC...
• Tối ưu hóa để hệ thống vận hành ổn định, không lỗi lặp lại, vẫn đáp ứng yêu cầu sản xuất

4. Chia sẻ tài liệu kỹ thuật và kinh nghiệm thực tế:

• HLAuto có bộ sưu tập tài liệu biến tần các hãng: Delta, Fuji, INVT, Yaskawa, Schneider, Siemens, Mitsubishi... bao gồm: manual, bảng mã lỗi, sơ đồ đấu nối, bảng thông số kỹ thuật
• Anh em có thể download miễn phí trên website hoặc nhận qua email/Zalo khi cần
• Chúng tôi cũng thường xuyên chia sẻ các bài viết kỹ thuật, tips xử lý lỗi, kinh nghiệm thực tế trên fanpage và website

Lợi ích cho anh em kỹ thuật, sinh viên, chủ xưởng:

Liên hệ với HLAuto:

• Hotline/Zalo: 0948.956.835
• Email: lelong.aec@gmail.com
• Website: hlauto.vn
• Địa chỉ: TT6.2B - 71 KĐT mới Đại Kim, Ngõ 282 Kim Giang, Phường Định Công, Thành Phố Hà Nội, Việt Nam

Chúng tôi làm việc từ thứ 2 đến thứ 7, sẵn sàng hỗ trợ anh em từ xa hoặc trực tiếp tại xưởng khi cần thiết. Đặc biệt, với các ca sự cố khẩn cấp ảnh hưởng sản xuất, HLAuto có thể hỗ trợ ngoài giờ hành chính.

Kết luận

Tóm lại, điện trở xả biến tần không chỉ là một linh kiện "phụ" mà là "lá chắn" bảo vệ quan trọng cho toàn bộ hệ thống điều khiển động cơ. Nó giúp tiêu tán năng lượng hãm, ngăn chặn lỗi quá áp, bảo vệ biến tần khỏi cháy nổ, và đảm bảo hệ thống vận hành ổn định, an toàn trong những ứng dụng có yêu cầu hãm gấp hoặc tải có quán tính lớn.

Qua bài viết này, chúng tôi hy vọng anh em đã hiểu rõ hơn về điện trở xả là gì, tại sao phải dùng, cách chọn đúng thông số, cũng như cách nhận diện và xử lý các lỗi biến tần liên quan đến mạch hãm. Nếu anh em đang gặp các lỗi OV khi hãm, điện trở xả cháy, hoặc nghi ngờ mạch hãm bên trong biến tần đã hỏng, hãy kiểm tra lại điện trở xả theo hướng dẫn trong bài, tham khảo thêm tài liệu biến tần để tra mã lỗi chi tiết, và khi cần thiết, đừng ngần ngại liên hệ với HLAuto để được hỗ trợ kiểm tra, tư vấn và sửa biến tần tận gốc.

Với kinh nghiệm hơn 8 năm trong lĩnh vực tự động hóa, HLAuto cam kết đồng hành cùng anh em kỹ thuật, sinh viên và chủ xưởng để xây dựng hệ thống sản xuất vận hành ổn định, an toàn và bền vững. Việc lựa chọn và lắp đặt điện trở xả biến tần đúng cách không chỉ bảo vệ thiết bị mà còn mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.
