Dịch vụ Sửa chữa màn hình HMI chuyên nghiệp, nhanh, chuẩn lỗi tại HLAuto

Màn hình HMI là gì và vai trò trong xưởng

Màn hình HMI (Human Machine Interface) là giao diện người - máy, đóng vai trò cầu nối giữa người vận hành và hệ thống điều khiển tự động. Thông qua HMI, anh em có thể hiển thị các thông số vận hành, nhập dữ liệu cài đặt, giám sát trạng thái thiết bị và điều khiển toàn bộ quy trình sản xuất một cách trực quan.

Trong thực tế nhà máy, màn hình HMI được lắp đặt trên dây chuyền đóng gói, lò hơi, băng tải, máy ép nhựa, máy CNC và vô số hệ thống khác. Khi HMI gặp sự cố như mất nguồn, liệt cảm ứng hay lỗi truyền thông với PLC, cả dây chuyền có thể phải dừng hoạt động. Lúc này, anh em vận hành "đứng hình" vì không thể theo dõi hoặc can thiệp vào hệ thống, gây thiệt hại lớn về năng suất và tiến độ giao hàng.

Vì vậy, việc sửa chữa màn hình HMI nhanh chóng và chính xác không chỉ giúp khôi phục sản xuất mà còn đảm bảo an toàn vận hành cho toàn bộ xưởng.

Dấu hiệu và lỗi màn hình HMI thường gặp

Khi vận hành lâu dài trong môi trường nhà máy với nhiệt độ cao, bụi bẩn, rung động và độ ẩm, màn hình HMI dễ xuất hiện nhiều dạng lỗi khác nhau. Dưới đây là các nhóm lỗi phổ biến mà HLAuto thường tiếp nhận từ anh em kỹ thuật và chủ xưởng.

Nhóm lỗi nguồn và hiển thị

Đây là nhóm lỗi liên quan đến việc cấp nguồn và khả năng sáng màn hình của HMI:

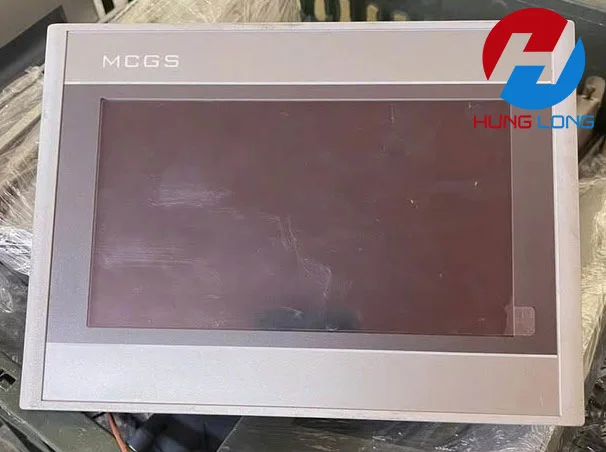

• Mất nguồn hoàn toàn: màn hình không lên, đèn báo nguồn không sáng, anh em vận hành không thể thao tác gì.
• Chớp tắt nguồn: HMI sáng rồi tắt liên tục, hoặc khởi động được vài giây rồi tự tắt.
• Màn hình tối om: có nguồn nhưng màn hình không phát sáng, hoặc sáng rất mờ.

Nguyên nhân chủ yếu của nhóm lỗi này thường đến từ nguồn 24VDC không ổn định (điện áp dao động, nhiễu lớn), mạch nguồn trên bo mạch HMI bị hư hỏng, hoặc IC nguồn, tụ điện, diode chỉnh lưu bị cháy. Khi gặp màn hình HMI mất nguồn, anh em cần kiểm tra nguồn cấp trước, sau đó mới đưa thiết bị đi sửa chữa nếu xác định lỗi nằm ở bo mạch.

Nhóm lỗi cảm ứng và thao tác

Các vấn đề về cảm ứng ảnh hưởng trực tiếp đến khả năng điều khiển của người vận hành:

• Bấm không ăn: người dùng chạm vào màn hình nhưng hệ thống không phản hồi, không thể thực hiện lệnh.
• Loạn cảm ứng: chạm vào nút A nhưng nút B bị kích hoạt, hoặc cảm ứng tự bật tắt lung tung.
• Đơ một vùng màn hình: chỉ một phần màn hình không nhận cảm ứng, phần còn lại vẫn hoạt động bình thường.

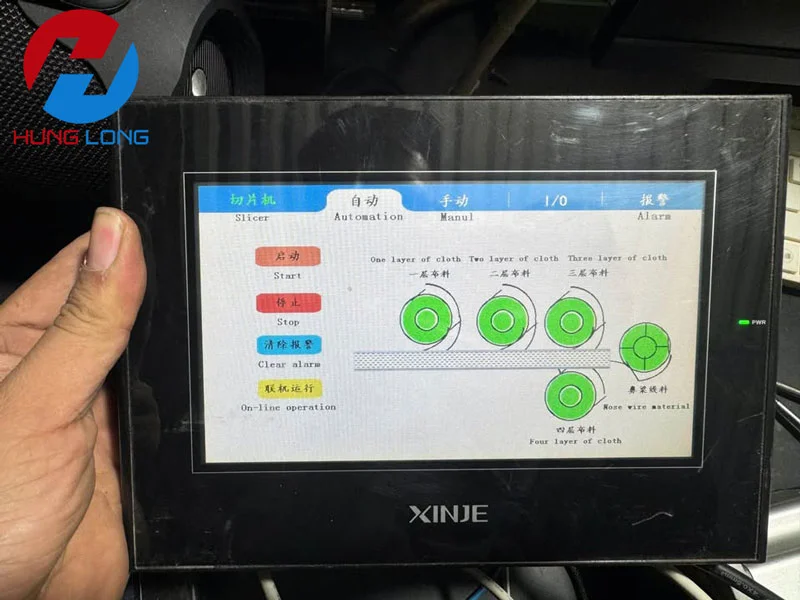

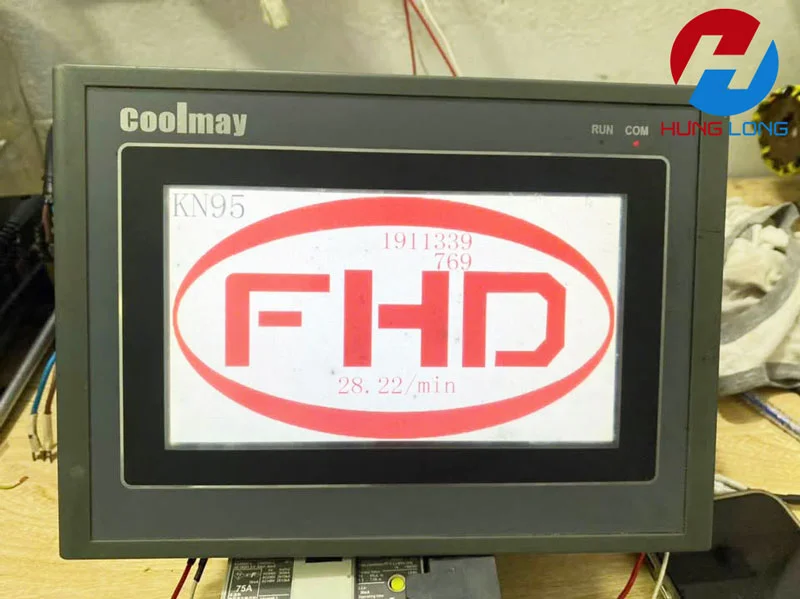

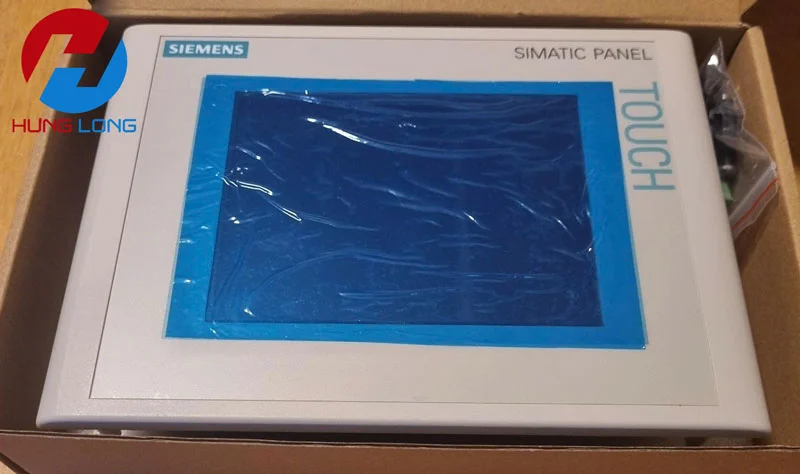

Tình trạng HMI liệt cảm ứng thường do tấm cảm ứng (touch panel) bị lão hóa, ẩm ướt hoặc vỡ màng cảm ứng do va đập. Trong một số trường hợp, lỗi firmware hoặc chip điều khiển cảm ứng cũng có thể gây ra hiện tượng tương tự.

Nhóm lỗi sọc màn, chớp hình, mất màu

Đây là nhóm lỗi liên quan đến chất lượng hiển thị hình ảnh trên màn hình:

• HMI lên logo rồi treo: màn hình khởi động được logo hãng nhưng không vào giao diện chính, hoặc bị treo ở màn hình boot.
• Sọc dọc, sọc ngang: xuất hiện các vạch sọc trên màn hình, che khuất thông tin hiển thị.
• Nhòe màu, mất màu: màu sắc không chính xác, bị pha tạp hoặc toàn bộ màn hình chuyển sang đơn sắc.

Tình trạng HMI sọc màn hình thường liên quan đến panel LCD bị hỏng, cáp kết nối giữa bo mạch và LCD bị lỏng hoặc đứt, driver LCD bị lỗi, hoặc chip xử lý hình ảnh gặp vấn đề. Môi trường nhiệt độ cao hoặc rung động mạnh có thể làm tăng tỷ lệ xuất hiện các lỗi này.

Nhóm lỗi truyền thông với PLC

HMI và PLC giao tiếp với nhau qua các chuẩn truyền thông như RS232, RS485, Ethernet. Khi liên kết này bị gián đoạn, hệ thống không thể hoạt động đồng bộ:

• Không online được PLC: HMI hiển thị nhưng không kết nối được với PLC, anh em không điều khiển được thiết bị.

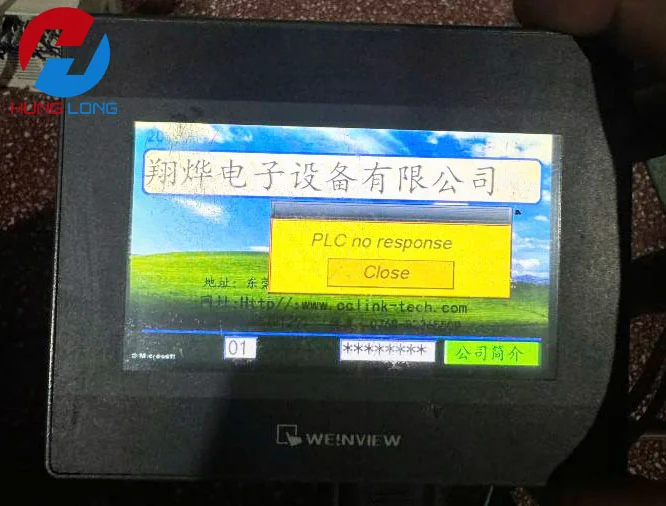

• Báo lỗi "PLC no response": màn hình hiện thông báo PLC không phản hồi.
• Báo lỗi "communication error": lỗi giao tiếp xuất hiện liên tục, dữ liệu không đồng bộ.

Nguyên nhân có thể do cổng COM trên HMI bị hỏng, lỗi cấu hình protocol (baudrate, parity, địa chỉ slave không khớp), dây truyền thông bị đứt hoặc nhiễu, hoặc chip giao tiếp trên bo mạch HMI bị cháy. Khi gặp HMI lỗi truyền thông PLC, cần kiểm tra từ phía kết nối vật lý trước khi xác định lỗi phần cứng.

Quy trình sửa chữa màn hình HMI tại HLAuto

HLAuto áp dụng quy trình sửa chữa màn hình HMI chuẩn kỹ thuật, minh bạch từng bước để đảm bảo chất lượng dịch vụ và sự hài lòng của khách hàng. Quy trình được chia thành bốn bước chính như sau:

Bước 1 – Kiểm tra sơ bộ, tư vấn miễn phí

Khi tiếp nhận yêu cầu từ anh em kỹ thuật hoặc chủ xưởng, kỹ sư của HLAuto sẽ hướng dẫn khách hàng mô tả chi tiết lỗi đang gặp phải và yêu cầu gửi hình ảnh hoặc video màn hình HMI đang lỗi. Điều này giúp chúng tôi có cái nhìn ban đầu về tình trạng thiết bị.

Sau khi nhận được thiết bị, kỹ thuật viên HLAuto thực hiện các bước kiểm tra sơ bộ:

• Đo kiểm nguồn cấp 24VDC, kiểm tra đèn báo nguồn trên HMI.
• Kiểm tra kết nối vật lý với PLC (nếu khách hàng gửi kèm thiết bị kiểm tra).
• Xem mã lỗi hiển thị trên màn hình (nếu có).
• Kiểm tra nhanh bo nguồn, panel LCD, tấm cảm ứng để xác định phạm vi hư hỏng.

Toàn bộ bước này hoàn toàn miễn phí, giúp anh em có thông tin cơ bản trước khi quyết định sửa chữa.

Bước 2 – Phân tích nguyên nhân, báo giá rõ ràng

Sau khi kiểm tra sơ bộ, kỹ sư HLAuto tiến hành phân tích sâu hơn để xác định chính xác nguyên nhân gây lỗi. Chúng tôi cam kết báo giá minh bạch, tách rõ các chi phí:

• Chi phí linh kiện: panel LCD, tấm cảm ứng, IC nguồn, chip giao tiếp, tụ điện...
• Công sửa chữa: thời gian kỹ thuật viên kiểm tra, tháo lắp, hàn linh kiện, test lại thiết bị.
• Thời gian dự kiến: bao lâu có thể hoàn thành sửa chữa.

HLAuto chỉ tiến hành "mổ sâu" và thay thế linh kiện khi khách hàng đã đồng ý với phương án và chi phí. Điều này giúp anh em chủ động trong quyết định, tránh phát sinh chi phí không mong muốn.

Bước 3 – Sửa chữa chi tiết và test tải

Khi nhận được sự đồng ý của khách hàng, đội ngũ kỹ thuật HLAuto bắt tay vào công việc sửa chữa:

• Thay thế linh kiện: tấm cảm ứng, panel LCD, IC nguồn, chip giao tiếp, tụ điện, diode... tùy theo mức độ hư hỏng.
• Vệ sinh bo mạch: làm sạch bụi bẩn, ẩm, kiểm tra các điểm hàn, đảm bảo không còn chân ảo hoặc mối hàn lỗi.
• Lắp ráp lại: lắp đặt lại màn hình, kiểm tra chắc chắn các kết nối.
• Chạy test với PLC giả lập: nếu khách hàng cung cấp chương trình backup, chúng tôi nạp vào và test tương tác với PLC giả lập hoặc PLC thực tế.
• Burn-in test: cho HMI chạy liên tục trong thời gian dài (từ vài giờ đến vài chục giờ) để kiểm tra độ ổn định, phát hiện lỗi tiềm ẩn.

Quy trình test kỹ lưỡng này đảm bảo rằng màn hình HMI sau khi sửa chữa hoạt động ổn định, sẵn sàng đưa vào vận hành trở lại tại xưởng.

Bước 4 – Bàn giao, bảo hành và hỗ trợ kỹ thuật

Sau khi hoàn tất sửa chữa, HLAuto tiến hành bàn giao thiết bị cho khách hàng kèm theo:

• Biên bản nghiệm thu: ghi rõ mã lỗi ban đầu, linh kiện đã thay thế, kết quả test.
• Thời gian bảo hành: cam kết bảo hành rõ ràng cho linh kiện đã thay và công sửa chữa.
• Hỗ trợ từ xa: trong quá trình vận hành, nếu cần chỉnh sửa nhẹ giao diện, backup chương trình màn hình (trong phạm vi cho phép), HLAuto sẵn sàng hỗ trợ qua điện thoại hoặc TeamViewer.

Quy trình bài bản này giúp dịch vụ sửa chữa màn hình HMI tại HLAuto trở nên chuyên nghiệp và đáng tin cậy. Đối với các trường hợp khẩn cấp, chúng tôi còn hỗ trợ sửa màn hình HMI lấy gấp trong ngày để anh em giảm thiểu tối đa thời gian dừng máy.

Case thực tế sửa màn hình HMI tại xưởng

Để anh em kỹ thuật và sinh viên ngành điện - tự động hóa hình dung rõ hơn về quy trình sửa màn hình HMI, HLAuto chia sẻ một số case thực tế đã xử lý thành công.

Case 1 – HMI liệt cảm ứng trên dây chuyền đóng gói

Mô tả tình huống: Một xưởng sản xuất thực phẩm sử dụng màn hình HMI Weintek MT8071iE để điều khiển dây chuyền đóng gói tự động. Màn hình vẫn hiển thị thông số bình thường, nhưng khi anh em vận hành bấm vào các nút điều khiển thì không có phản hồi. Tình trạng HMI liệt cảm ứng khiến dây chuyền phải dừng hoàn toàn, ảnh hưởng đến tiến độ sản xuất.

Quy trình xử lý của HLAuto:

• Kiểm tra nguồn và firmware: kỹ thuật viên đo nguồn 24VDC, xác nhận điện áp ổn định. Tiến hành cập nhật firmware lên phiên bản mới nhất để loại trừ lỗi phần mềm.
• Kiểm tra tấm cảm ứng: sau khi xác định firmware không phải nguyên nhân, HLAuto tháo màn hình ra, kiểm tra tấm cảm ứng. Phát hiện tấm cảm ứng bị ẩm và một số vùng bị mất độ nhạy.
• Thay tấm cảm ứng: tiến hành thay tấm cảm ứng chính hãng, vệ sinh bo mạch, kiểm tra các điểm hàn.
• Test lại: nạp lại chương trình cũ, test từng nút bấm, xác nhận cảm ứng hoạt động chính xác 100%.

Kết quả: màn hình HMI hoạt động trở lại bình thường, dây chuyền đóng gói được đưa vào vận hành ngay trong ngày. Khách hàng hài lòng với tốc độ xử lý và chất lượng dịch vụ của HLAuto.

Ba case trên cho thấy tầm quan trọng của việc chẩn đoán chính xác và xử lý đúng kỹ thuật khi sửa chữa màn hình HMI tại xưởng. HLAuto luôn đặt chất lượng dịch vụ lên hàng đầu, từ khâu kiểm tra đến test nghiệm thu cuối cùng.

Vì sao nên sửa chữa màn hình HMI tại HLAuto

Trên thị trường hiện nay có nhiều đơn vị cung cấp dịch vụ sửa màn hình HMI, nhưng HLAuto tự tin mang đến những giá trị khác biệt rõ rệt cho anh em kỹ thuật, chủ xưởng và sinh viên:

• Kỹ sư điện - tự động hóa kinh nghiệm thực chiến: đội ngũ của HLAuto có hơn 10 năm làm việc trong môi trường nhà máy, xưởng sản xuất. Chúng tôi hiểu rõ áp lực của việc dừng máy, biết cách ưu tiên xử lý nhanh những lỗi nghiêm trọng, và có kinh nghiệm làm việc với đa dạng hãng HMI như Siemens, Delta, Weintek, Proface, Omron, Schneider...
• Quy trình chuẩn xưởng, test kỹ lưỡng: mỗi thiết bị sau khi sửa đều được test tải, burn-in để đảm bảo độ ổn định. HLAuto không chỉ sửa cho "qua ngày" mà hướng đến chất lượng lâu dài.
• Ưu tiên giữ lại bo cũ, tối ưu chi phí: thay vì đề xuất thay toàn bộ màn hình mới, HLAuto luôn cố gắng sửa chữa, thay thế chỉ những linh kiện hỏng, giúp anh em bảo trì tiết kiệm chi phí tối đa.
• Hỗ trợ tư vấn, chia sẻ kiến thức: HLAuto sẵn sàng tư vấn miễn phí cho sinh viên, kỹ thuật viên về cách bảo trì HMI, cách nhận biết lỗi sớm, cách kiểm tra nguồn, dây truyền thông... Chúng tôi tin rằng việc chia sẻ kiến thức sẽ nâng cao chất lượng nguồn nhân lực ngành tự động hóa.
• Kiểm tra miễn phí, báo giá minh bạch: không phát sinh chi phí ẩn, khách hàng được biết rõ từng khoản chi phí trước khi quyết định sửa chữa.
• Bảo hành rõ ràng: cam kết bảo hành cho linh kiện và công sửa chữa, tạo sự yên tâm cho khách hàng.
• Hỗ trợ toàn quốc: với hệ thống vận chuyển uy tín, HLAuto tiếp nhận sửa chữa từ khắp các tỉnh thành, hỗ trợ từ xa khi cần thiết.

Những điểm mạnh trên giúp HLAuto trở thành địa chỉ sửa màn hình HMI uy tín, được nhiều xưởng sản xuất, nhà máy tin tưởng lựa chọn. Chúng tôi không chỉ cung cấp dịch vụ sửa chữa màn hình HMI chuyên nghiệp mà còn đồng hành cùng khách hàng trong suốt quá trình vận hành và bảo trì hệ thống.

Hướng dẫn kiểm tra nhanh trước khi gửi sửa

Trước khi quyết định gửi màn hình HMI đi sửa chữa, anh em có thể tự kiểm tra sơ bộ một số điểm sau để xác định mức độ hư hỏng và chuẩn bị thông tin cần thiết cho kỹ thuật viên.

Dành cho anh em kỹ thuật / bảo trì

• Kiểm tra nguồn cấp 24VDC: dùng multimeter đo điện áp nguồn, đảm bảo điện áp nằm trong khoảng cho phép (thường 20.4 - 28.8VDC). Kiểm tra dòng cấp có đủ để HMI hoạt động (xem datasheet để biết dòng tiêu thụ). Nếu nguồn không ổn định, kiểm tra nguồn switching, acquy UPS hoặc mạch cấp nguồn trước.
• Quan sát môi trường lắp đặt: ghi nhận nhiệt độ xung quanh HMI (quá nóng có thể làm hỏng linh kiện), mức độ bụi bẩn, độ ẩm (ẩm cao dễ gây chập mạch), rung động (có thể làm lỏng kết nối). Những thông tin này giúp kỹ thuật viên HLAuto đưa ra phương án sửa chữa và tư vấn cải thiện điều kiện vận hành.
• Kiểm tra cáp truyền thông: nếu lỗi liên quan đến truyền thông PLC, kiểm tra cáp RS232/RS485/Ethernet, cổng COM trên HMI và PLC. Thử thay dây khác nếu có để loại trừ nguyên nhân từ dây.
• Kiểm tra cấu hình protocol: xác nhận baudrate, parity, stop bit, địa chỉ slave khớp giữa HMI và PLC. Đôi khi lỗi chỉ do cấu hình sai, không phải hư hỏng phần cứng.

Dành cho người vận hành / chủ xưởng

• Ghi lại hình ảnh, video lỗi: chụp ảnh hoặc quay video màn hình đang lỗi (sọc màn, chớp hình, báo lỗi...) để gửi cho kỹ thuật viên HLAuto. Điều này giúp chúng tôi có cái nhìn ban đầu chính xác nhất.
• Mô tả triệu chứng: HMI bị lỗi từ khi nào, lỗi xuất hiện liên tục hay từng đợt, có sự kiện bất thường nào xảy ra trước khi lỗi (mất điện, sét đánh, rung động mạnh...).
• Không tự ý vệ sinh bằng hóa chất lạ: tránh dùng cồn công nghiệp, xăng, dung môi mạnh để lau màn hình, vì có thể làm hỏng tấm cảm ứng hoặc lớp phủ bảo vệ. Nên dùng khăn mềm, ẩm nhẹ để vệ sinh bề mặt.
• Nếu có mùi khét, dừng nguồn ngay: mùi khét thường là dấu hiệu linh kiện bị cháy. Ngắt nguồn để tránh hư hỏng lan rộng, sau đó liên hệ ngay với đơn vị sửa màn hình HMI để kiểm tra.

Những bước kiểm tra nhanh này không chỉ giúp xác định sơ bộ lỗi mà còn cung cấp thông tin quý giá cho kỹ thuật viên, rút ngắn thời gian chẩn đoán và sửa chữa màn hình HMI hiệu quả hơn.

Thời gian, chi phí tham khảo khi sửa màn hình HMI

Chi phí sửa chữa màn hình HMI phụ thuộc vào nhiều yếu tố như hãng sản xuất, kích thước màn hình, mức độ hư hỏng và loại linh kiện cần thay thế. HLAuto luôn báo giá chi tiết, minh bạch để khách hàng có thể cân nhắc trước khi quyết định.

Các yếu tố ảnh hưởng đến chi phí:

• Hãng và model: HMI của Siemens, Proface thường có giá linh kiện cao hơn Delta, Weintek. Màn hình kích thước lớn (10 inch trở lên) cũng đắt hơn màn hình nhỏ.
• Linh kiện cần thay: nếu chỉ thay tấm cảm ứng, chi phí thấp. Nếu phải thay panel LCD, main board hoặc cả nguồn, chi phí sẽ tăng.
• Độ phức tạp: một số model HMI khó tháo lắp, cần kỹ thuật cao, thời gian công nhiều hơn.

Thời gian xử lý ước tính:

• Lỗi nhẹ (thay tấm cảm ứng, vệ sinh bo mạch, sửa nguồn đơn giản): 1-2 ngày làm việc.
• Lỗi trung bình (thay panel LCD, thay IC giao tiếp, cần test kỹ): 2-4 ngày làm việc.
• Lỗi nặng (cần đặt linh kiện chính hãng từ nước ngoài, thay main board): 3-7 ngày làm việc hoặc lâu hơn tùy thời gian nhập linh kiện.

HLAuto luôn ưu tiên xử lý nhanh để giảm thiểu thời gian dừng máy của khách hàng. Trong các trường hợp đặc biệt khẩn cấp, chúng tôi hỗ trợ sửa lấy gấp trong ngày (nếu lỗi không quá phức tạp và có sẵn linh kiện). Anh em chủ xưởng, kỹ thuật có thể liên hệ trực tiếp để được tư vấn cụ thể về thời gian sửa màn hình HMI và giá sửa màn hình HMI phù hợp với từng trường hợp.
