Dịch vụ Sửa biến tần Vacon uy tín: Kinh nghiệm thực tế tại xưởng cho anh em kỹ thuật

Biến Tần Vacon Dùng Ở Đâu Và Hay Hỏng Gì?

Trong môi trường công nghiệp hiện đại, biến tần Vacon đã và đang được ứng dụng rộng rãi tại hàng nghàn nhà máy, xưởng sản xuất trên khắp Việt Nam. Từ hệ thống bơm nước, quạt thông gió, chiller điều hòa không khí, băng tải vận chuyển, máy nén khí cho đến các ứng dụng trên tàu biển, Vacon luôn được đánh giá cao về độ bền và tính ổn định. Tuy nhiên, sau nhiều năm vận hành trong điều kiện khắc nghiệt với nhiệt độ cao, bụi bặm, độ ẩm lớn và dao động điện áp lưới, các lỗi bắt đầu xuất hiện và ảnh hưởng trực tiếp đến hiệu suất sản xuất.

Tổng quan nhanh về biến tần Vacon

Vacon là thương hiệu biến tần nổi tiếng của Phần Lan, hiện thuộc tập đoàn Danfoss sau khi được mua lại. Với uy tín được xây dựng qua nhiều thập kỷ, các dòng sản phẩm Vacon được tin dùng trong vô số ứng dụng công nghiệp quan trọng:

• Hệ thống HVAC và chiller: Điều khiển máy nén trong hệ thống điều hòa không khí tòa nhà, trung tâm thương mại, bệnh viện.
• Bơm nước và xử lý nước: Bơm cấp nước sinh hoạt, bơm tuần hoàn, bơm xử lý nước thải trong các nhà máy và khu đô thị.
• Quạt thông gió công nghiệp: Quạt hút/đẩy khí trong hầm mỏ, hầm đường bộ, nhà máy xi măng, nhà máy thép.
• Băng tải và vận chuyển: Điều khiển động cơ băng tải trong ngành thực phẩm, dược phẩm, logistics.
• Máy nén khí và thiết bị thủy lực: Dùng trong sản xuất ô tô, cơ khí chính xác, nhà máy điện tử.
• Ứng dụng hàng hải: Điều khiển các hệ thống bơm, quạt, tời cẩu trên tàu biển và giàn khoan.

Tại thị trường Việt Nam, các dòng biến tần Vacon phổ biến nhất bao gồm: VACON 10, VACON 20, VACON 100, VACON 100 HVAC, VACON NXL, VACON NXS và VACON NXP. Mỗi dòng có cấu trúc mạch công suất, board điều khiển và firmware riêng biệt, vì vậy cách tiếp cận khi sửa biến tần Vacon cũng đòi hỏi kinh nghiệm thực tế với từng model cụ thể.

Các lỗi "kinh điển" ở biến tần Vacon

Qua nhiều năm làm việc với hàng trăm thiết bị Vacon tại các nhà máy, xưởng sản xuất, HLAuto đã tổng hợp những nhóm lỗi thường gặp ở biến tần:

Nhóm lỗi điện áp và dòng điện:

• OV (Overvoltage): Điện áp bus DC vượt ngưỡng cho phép, thường do thời gian giảm tốc quá nhanh hoặc điện áp lưới cao.
• UV (Undervoltage): Điện áp bus DC thấp hơn ngưỡng, có thể do tụ DC link suy giảm, nguồn cấp yếu hoặc contactor tiếp xúc kém.
• OC (Overcurrent): Dòng điện vượt quá giới hạn cho phép, thường do motor quá tải, tải cơ khí kẹt hoặc cáp motor bị chạm.

Nhóm lỗi nhiệt độ:

• Overtemperature: Nhiệt độ tản nhiệt biến tần vượt ngưỡng, do quạt hỏng, bụi bặm bít kín hoặc tủ điện thiếu thông gió.
• Motor Overtemperature: Cảm biến nhiệt motor báo động, do motor chạy quá tải hoặc hệ thống làm mát motor không hiệu quả.
• Brake Resistor Overtemperature: Điện trở thắng quá nhiệt, thường xảy ra khi hãm thường xuyên mà công suất điện trở không đủ.

Nhóm lỗi cách điện và chạm đất:

• Earth Fault: Phát hiện dòng rò đất, có thể do motor hoặc cáp motor bị hư hỏng cách điện.
• Short Circuit: Ngắn mạch giữa các pha ngõ ra, thường dẫn đến nổ IGBT.
• Phase Loss: Mất pha ngõ vào hoặc ngõ ra, ảnh hưởng đến hoạt động của motor.

Nhóm lỗi giao tiếp và điều khiển:

• Encoder Fault: Lỗi tín hiệu encoder phản hồi tốc độ, ảnh hưởng đến các ứng dụng cần điều khiển chính xác.
• Communication Error: Lỗi truyền thông Modbus, Profibus, CANopen giữa biến tần và PLC.
• Emergency Stop: Tín hiệu dừng khẩn cấp được kích hoạt từ bên ngoài.
• EEPROM Error: Bộ nhớ lưu trữ tham số bị lỗi, dẫn đến mất cấu hình hoặc không khởi động được.

Khi nhận yêu cầu sửa biến tần Vacon tại HLAuto, việc đầu tiên mà kỹ thuật viên thực hiện luôn là đọc kỹ mã lỗi từ màn hình hoặc bộ nhớ lỗi, nhưng tuyệt đối không chỉ dừng lại ở việc "reset để chạy lại". Chúng tôi bắt buộc phải đo đạc, kiểm tra thực tế và đối chiếu với điều kiện tải, môi trường vận hành để tìm ra nguyên nhân gốc rễ. Đây chính là điểm khác biệt giữa một dịch vụ sửa chữa chuyên nghiệp và việc tự xử lý theo kiểu "thử và sai".

Xem thêm: Hướng dẫn sửa biến tần tổng quan các hãng

Quy Trình Sửa Biến Tần Vacon Tại HLAuto

Để đảm bảo chất lượng sửa chữa và độ ổn định lâu dài, HLAuto áp dụng quy trình chuẩn hóa gồm 5 bước chính, kết hợp giữa kinh nghiệm thực tế và kiến thức kỹ thuật sâu về cấu trúc biến tần Vacon.

Bước 1 – Tiếp nhận và kiểm tra sơ bộ tại xưởng/nhà máy

Ngay từ khi tiếp nhận thông tin lỗi từ khách hàng, đội ngũ kỹ thuật của HLAuto sẽ tiến hành thu thập thông tin chi tiết:

• Ứng dụng cụ thể: Biến tần đang điều khiển thiết bị gì? Bơm ly tâm, quạt hút, máy nén piston, băng tải, hay motor kéo thang máy? Mỗi ứng dụng có đặc điểm tải khác nhau.
• Công suất và thông số kỹ thuật: Công suất định mức của biến tần và motor, điện áp nguồn cấp (220V, 380V, 400V), dòng định mức.
• Môi trường vận hành: Nhiệt độ xung quanh, độ ẩm, mức độ bụi bặm, có tiếp xúc với hóa chất hay không, tủ điện có hệ thống làm mát riêng không.
• Mã lỗi và triệu chứng: Đọc mã lỗi hiện tại trên màn hình, kiểm tra lịch sử lỗi trong bộ nhớ (fault log), ghi nhận các hiện tượng bất thường như tiếng kêu, mùi cháy, rung động.
• Đo kiểm nhanh tại chỗ: Đo điện áp lưới ba pha, kiểm tra độ cân bằng điện áp, quan sát quạt làm mát có hoạt động không, kiểm tra vệ sinh bên ngoài tủ điện.

Ngay từ bước đầu tiên này, đội kỹ thuật HLAuto đã tiếp cận theo hướng sửa biến tần Vacon tận gốc, tránh tình trạng thay thừa linh kiện hoặc sửa chữa mang tính đối phó.

Bước 2 – Tháo máy, vệ sinh và kiểm tra chi tiết

Sau khi đánh giá sơ bộ, biến tần sẽ được tháo ra khỏi tủ điện và đưa về phòng kỹ thuật của HLAuto để kiểm tra toàn diện:

Vệ sinh kỹ lưỡng:

• Làm sạch bụi, dầu mỡ, độ ẩm bám trên bo mạch điều khiển và mạch công suất.
• Vệ sinh tản nhiệt, khe thoát khí, quạt làm mát.
• Đây là công đoạn quan trọng vì bụi bẩm tích tụ có thể gây phóng điện, rò rỉ dòng và cháy nổ linh kiện.

Kiểm tra chi tiết các bộ phận chính:

• Tụ điện DC link: Đo ESR (điện trở nối tiếp tương đương) và dung lượng thực tế. Tụ suy giảm là nguyên nhân phổ biến gây lỗi UV và các vấn đề về chất lượng điện áp bus.
• Cầu diode nắn và mạch snubber: Kiểm tra diode có bị chọc thủng, rò điện hay không. Mạch snubber (tụ và điện trở giảm xung) thường bị ảnh hưởng khi có sự cố quá áp.

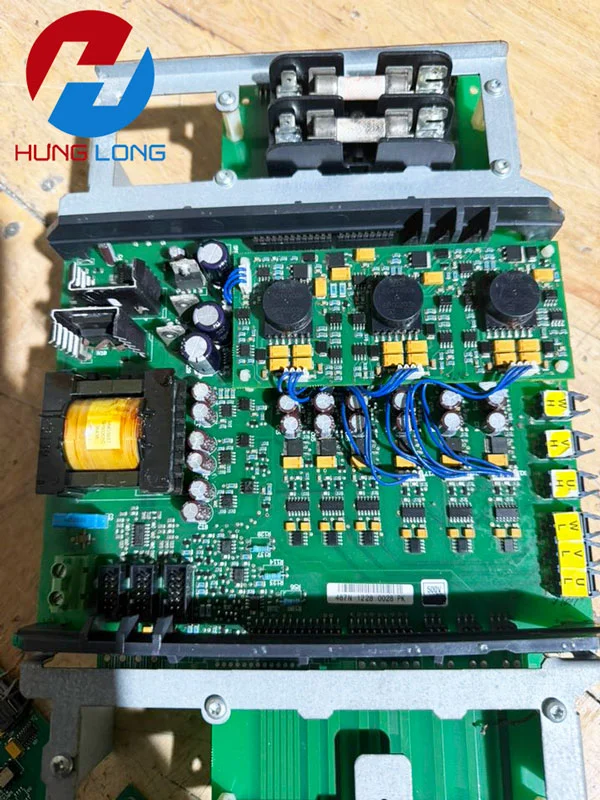

• Module IGBT và mạch driver: Đo điện trở giữa các cực (G-E, C-E) của IGBT, kiểm tra mạch driver có hoạt động ổn định không. Đây là linh kiện đắt tiền nhất và dễ hư hỏng nhất khi có sự cố ngắn mạch.
• Board điều khiển: Kiểm tra IC nguồn phụ (15V, 5V, 3.3V), mạch xử lý trung tâm (MCU/DSP), mạch giao tiếp, mạch đo dòng/áp.
• Cảm biến và connector: Kiểm tra các cảm biến nhiệt độ, cảm biến dòng Hall, các đầu nối connector có bị oxy hóa không.

Gợi ý cho sinh viên và kỹ thuật viên mới:

Trước khi "lao vào" đo từng linh kiện, anh em nên dành thời gian nghiên cứu sơ đồ khối (block diagram) và layout của board biến tần Vacon. Hiểu được luồng nguồn, luồng tín hiệu và các điểm đo then chốt sẽ giúp tiết kiệm thời gian và tránh nhầm lẫn. Tài liệu service manual của Vacon thường có sẵn trên trang chủ Danfoss hoặc có thể liên hệ với nhà phân phối chính hãng.

Bước 3 – Chẩn đoán nguyên nhân gốc (Root Cause Analysis)

Đây là bước quan trọng nhất, phân biệt một dịch vụ sửa chữa chuyên nghiệp với việc "sửa cho chạy được rồi thôi". HLAuto không chỉ thay linh kiện hỏng mà còn đào sâu tìm hiểu vì sao linh kiện đó lại hỏng.

Ví dụ về lỗi OV (Overvoltage):

• Nếu lỗi OV xảy ra khi giảm tốc, nguyên nhân có thể là thời gian ramp down quá ngắn, tải có mômen quán tính lớn (như quạt, bơm ly tâm), năng lượng hồi sinh từ motor về bus DC quá nhanh.
• Giải pháp: Điều chỉnh thời gian giảm tốc dài hơn hoặc bổ sung điện trở thắng (brake resistor) để tiêu tán năng lượng hồi sinh.
• Ngoài ra, nếu điện áp lưới cao hơn mức định mức (ví dụ 415V thay vì 380V), bus DC cũng có thể vượt ngưỡng. Trong trường hợp này cần lắp biến áp cách ly hoặc điều chỉnh tap máy biến áp.

Ví dụ về lỗi Earth Fault:

• Nhiều khách hàng nghĩ là biến tần bị hỏng, nhưng thực tế thường là do motor hoặc cáp motor bị rò điện.
• HLAuto sẽ đo cách điện motor ở trạng thái nguội và nóng (sau khi chạy), kiểm tra cáp motor trong toàn bộ hành trình, kiểm tra đầu nối cos trong hộp đấu dây.
• Nếu nguyên nhân đến từ motor hay cáp, thay biến tần mới cũng vô ích, lỗi sẽ lại tái phát ngay.

HLAuto kết hợp ba yếu tố để chẩn đoán:

1. Kết quả đo đạc thực tế: Từ các thiết bị đo chuyên dụng như oscilloscope, megger, LCR meter, multimeter.
2. Lịch sử vận hành và điều kiện tải: Tải có thay đổi gì không? Có sự cố cơ khí nào trước khi biến tần báo lỗi không?
3. Thói quen vận hành của người công nhân: Có ai tự ý chỉnh thông số không? Có thao tác bật/tắt đột ngột không đúng quy trình không?

Bước 4 – Sửa chữa, thay thế linh kiện và nạp chương trình

Sau khi xác định chính xác nguyên nhân và phạm vi hư hỏng, HLAuto tiến hành sửa chữa với những nguyên tắc nghiêm ngặt:

Thay thế linh kiện chuẩn:

• Tất cả linh kiện thay thế đều phải đúng spec kỹ thuật (điện áp, dòng, dung lượng, tần số) hoặc tương đương cao hơn.
• Ưu tiên sử dụng linh kiện chính hãng hoặc các thương hiệu uy tín như Infineon, Semikron, Nichicon, Rubycon.
• Tránh dùng linh kiện trôi nổi, hàng dỏm có thể gây hỏng hóc lan rộng.

Các linh kiện thường phải thay:

• Tụ DC link: Khi dung lượng suy giảm hơn 20% hoặc ESR tăng cao.
• Module IGBT: Khi bị chọc thủng hoặc rò dòng cực - emitter.
• Mạch driver IGBT: Opto-coupler, IC driver (như 2SD315, HCPL-316J) thường hỏng kèm theo IGBT.
• Diode nắn: Cầu diode đầu vào khi có hiện tượng quá nhiệt hoặc chọc thủng.
• IC nguồn phụ: Các IC cấp nguồn 15V, 5V, 3.3V cho board điều khiển.
• Quạt làm mát: Nếu bị hỏng hoặc hoạt động yếu, phải thay ngay để đảm bảo nhiệt độ vận hành.

Đối với biến tần Vacon công suất lớn:

• Đo lại cách điện motor và cáp: Trước khi đấu nối trở lại, phải đảm bảo motor và cáp đủ cách điện (thường yêu cầu trên 100MΩ ở 500V DC).
• Nạp lại firmware hoặc parameter: Nếu EEPROM bị lỗi hoặc dữ liệu mất, cần nạp lại firmware và cấu hình tham số theo yêu cầu ứng dụng cụ thể.
• Kiểm tra hệ thống làm mát: Đảm bảo quạt, tản nhiệt, khe thoát khí hoạt động tốt.

Bước 5 – Test không tải, test tải giả và test thực tế

Sau khi hoàn tất sửa chữa, không thể bàn giao ngay cho khách hàng mà phải qua giai đoạn kiểm tra kỹ lưỡng:

Test không tải (No Load Test):

• Cấp nguồn cho biến tần mà chưa đấu nối motor.
• Kiểm tra các nguồn phụ (15V, 5V, 3.3V) có ổn định không.
• Kiểm tra màn hình hiển thị, phím bấm, đèn LED báo trạng thái.
• Cho biến tần chạy ở tần số thấp (5-10Hz) trong vài phút, quan sát nhiệt độ tản nhiệt, tiếng kêu bất thường, rung động.

Test với tải giả hoặc động cơ test:

• Đấu nối với motor test trong phòng kỹ thuật (motor cùng công suất hoặc nhỏ hơn).
• Chạy qua các tần số từ thấp đến cao, kiểm tra dòng điện, điện áp bus DC, nhiệt độ.
• Thử nghiệm các chức năng như tăng/giảm tốc, hãm, đảo chiều (nếu ứng dụng yêu cầu).
• Kiểm tra giao tiếp Modbus/Profibus nếu ứng dụng có kết nối với PLC.

Test thực tế tại xưởng khách hàng:

• Lắp biến tần trở lại tủ điện, đấu nối với motor và hệ thống tải thực tế.
• Chạy thử trong điều kiện vận hành bình thường, theo dõi ít nhất vài giờ đến vài ngày tùy ứng dụng.
• Ghi nhận dòng điện, nhiệt độ tản nhiệt, mã lỗi (nếu có), các hiện tượng bất thường.
• Hướng dẫn lại cho anh em vận hành về cách sử dụng, điểm cần lưu ý, cách xử lý sự cố đơn giản.

Bàn giao và hậu mãi:

• Biên bản sửa chữa chi tiết: Ghi rõ linh kiện đã thay, nguyên nhân lỗi, các thông số đã điều chỉnh.
• Hướng dẫn vận hành: Cách khởi động/dừng đúng quy trình, các thông số không nên tự ý thay đổi.
• Cảnh báo điểm cần bảo trì: Vệ sinh định kỳ, kiểm tra quạt, kiểm tra nhiệt độ tủ điện, kiểm tra cáp và motor.
• Chế độ bảo hành: HLAuto cam kết bảo hành rõ ràng cho linh kiện và công sửa chữa theo thỏa thuận.

Một Số Lỗi Vacon Thường Gặp Và Cách Anh Em Tự Kiểm Tra Ban Đầu

Phần này dành cho những anh em có kiến thức điện cơ bản, muốn tự kiểm tra trước khi quyết định gọi dịch vụ. Tuy nhiên, cần nhấn mạnh rằng: an toàn luôn là ưu tiên số một. Nếu không tự tin hoặc thiết bị có dấu hiệu cháy nổ, hãy ngắt nguồn ngay và liên hệ chuyên gia.

Vacon báo OV, UV, OC – Kiểm tra gì trước?

Lỗi OV (Overvoltage) – Điện áp bus DC quá cao:

• Kiểm tra điện áp lưới: Dùng đồng hồ vạn năng đo điện áp ba pha đầu vào. Nếu điện áp lưới cao hơn mức định mức (ví dụ 415V thay vì 380V), cần điều chỉnh tap máy biến áp hoặc lắp thiết bị ổn áp.
• Kiểm tra thời gian giảm tốc: Vào menu parameter của Vacon, kiểm tra thông số deceleration time. Nếu giảm tốc quá nhanh trong khi tải có mômen quán tính lớn, motor sẽ hoạt động như máy phát và đẩy năng lượng về bus DC.
• Kiểm tra điện trở thắng: Nếu ứng dụng có yêu cầu hãm thường xuyên, cần có brake resistor để tiêu tán năng lượng hồi sinh. Kiểm tra xem điện trở có đấu nối đúng không, có bị đứt không.

Lỗi UV (Undervoltage) – Điện áp bus DC quá thấp:

• Kiểm tra nguồn cấp: Đo điện áp đầu vào biến tần, kiểm tra contactor, MCB có hoạt động tốt không, tiếp điểm có bị cháy đen không.
• Kiểm tra dây cáp nguồn: Dây nguồn quá nhỏ hoặc đấu nối lỏng có thể gây sụt áp.
• Kiểm tra tụ DC link: Tụ suy giảm dung lượng sẽ không giữ được điện áp ổn định, dẫn đến báo UV. Đây là nguyên nhân phổ biến với biến tần đã vận hành nhiều năm.

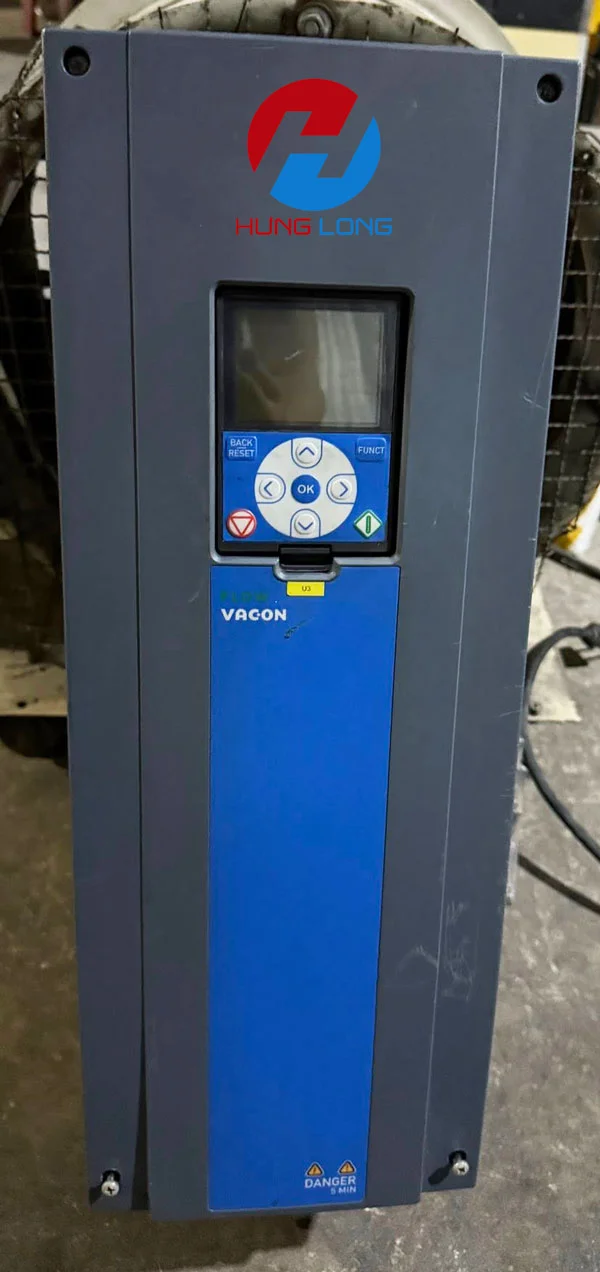

Lỗi OC (Overcurrent) – Dòng điện vượt ngưỡng:

• Kiểm tra motor có bị kẹt không: Tải cơ khí bị nghẹt, bơm bị tắc, quạt bị vướng dây đều khiến motor tiêu thụ dòng cao.
• Kiểm tra tải có nặng hơn thiết kế không: Ví dụ bơm nước nhưng áp suất yêu cầu tăng, băng tải chở hàng nặng hơn dự kiến.
• Kiểm tra cáp motor: Cáp bị chạm pha, chạm vỏ sẽ gây ngắn mạch và báo OC ngay lập tức.
• Kiểm tra thông số dòng định mức: Trong menu parameter, kiểm tra xem thông số dòng định mức motor (rated current) có đúng không. Nếu nhập sai, biến tần sẽ báo OC sai.

Vacon báo Earth Fault, Motor Overtemperature, Brake Resistor Overtemperature

Lỗi Earth Fault – Phát hiện dòng rò đất:

• Đo cách điện motor: Dùng máy đo Megger 500V hoặc 1000V, đo giữa cuộn dây motor và vỏ. Giá trị nên trên 100MΩ. Nếu thấp hơn 10MΩ, motor có vấn đề về cách điện.
• Kiểm tra cáp motor: Cáp chạy trong môi trường ẩm, qua máng cáp kim loại, đầu nối ngoài trời dễ bị hư hỏng cách điện. Đo cách điện từng đoạn cáp.
• Vệ sinh tủ điện: Bụi bặm, ẩm ướt trong tủ có thể tạo đường dẫn điện, gây lỗi Earth Fault giả. Vệ sinh sạch và sử dụng máy hút ẩm nếu cần.

Lỗi Motor Overtemperature – Motor quá nhiệt:

• Đo dòng thực tế: So sánh dòng vận hành thực tế với dòng định mức trên nameplate motor. Nếu vượt quá, motor đang bị quá tải.
• Kiểm tra tải cơ khí: Bơm có bị tắc không, quạt có bị vướng không, băng tải có quá nặng không.
• Kiểm tra hệ thống làm mát motor: Quạt làm mát motor có hoạt động không, khe thoát nhiệt có bị bít không.
• Kiểm tra cảm biến nhiệt: Một số motor có cảm biến PTC hoặc PT100 tích hợp. Kiểm tra cảm biến có bị lỗi không.

Lỗi Brake Resistor Overtemperature – Điện trở thắng quá nhiệt:

• Kiểm tra công suất điện trở: Điện trở thắng phải đủ công suất để tiêu tán năng lượng hồi sinh. Nếu công suất không đủ, điện trở sẽ nóng quá mức.
• Kiểm tra thời gian hãm: Nếu ứng dụng hãm quá thường xuyên (ví dụ thang máy, cầu trục), năng lượng tích tụ trong điện trở có thể vượt khả năng tản nhiệt.
• Kiểm tra cách bố trí tản nhiệt: Điện trở cần được lắp ở vị trí thoáng mát, có quạt làm mát riêng nếu cần.

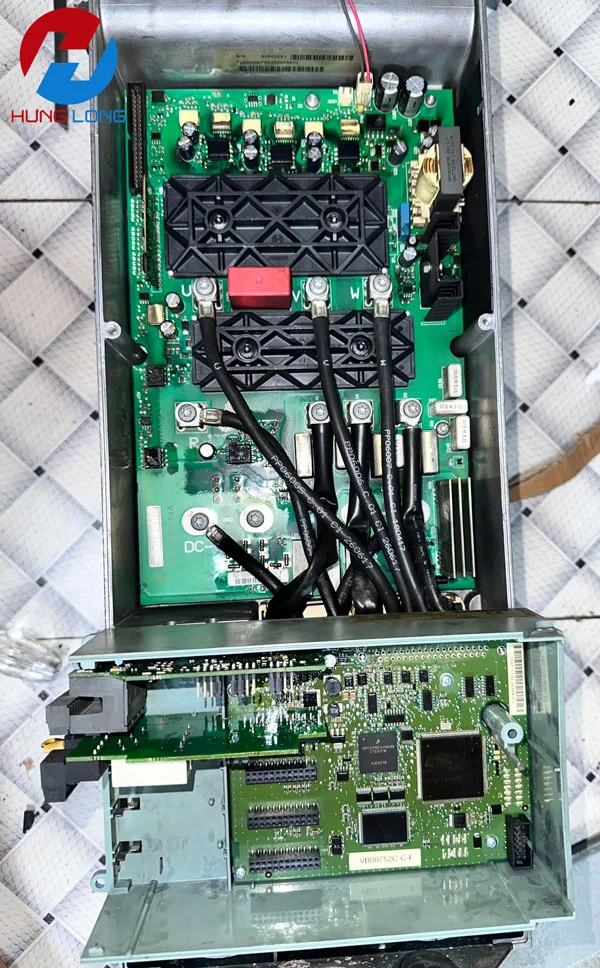

Vacon nổ IGBT, cháy tụ – Có nên tự sửa?

Đây là câu hỏi mà HLAuto nhận được rất nhiều từ các anh em kỹ thuật. Câu trả lời ngắn gọn: Không nên tự sửa nếu chưa có kinh nghiệm đầy đủ.

Tại sao nổ IGBT và cháy tụ lại nguy hiểm:

• IGBT nổ thường kèm theo cháy mạch driver, đứt đường mạch in, thậm chí cháy lan sang các module khác.
• Tụ DC link cháy do quá áp hoặc quá dòng lâu ngày, khi cháy có thể phát nổ mạnh, gây nguy hiểm cho người xung quanh.
• Nếu chỉ thay IGBT hoặc tụ mà không xử lý nguyên nhân gốc (motor chạm, cáp lỗi, tham số sai), thiết bị sẽ nổ lại, thậm chí nặng hơn.

Rủi ro khi tự sửa:

• Thay IGBT sai spec (điện áp, dòng, tốc độ đóng mở) dẫn đến hỏng ngay khi chạy.
• Không kiểm tra mạch driver, điện trở gate, mạch snubber dẫn đến IGBT mới lại chết.
• Hàn linh kiện không đúng kỹ thuật, làm xước đường mạch, gây ngắn mạch ẩn.
• Không test kỹ trước khi giao cho khách, thiết bị chạy được vài ngày rồi lại hỏng.

Case Thực Tế HLAuto Sửa Biến Tần Vacon Tại Xưởng

Để anh em hình dung rõ hơn về quy trình làm việc thực tế, HLAuto xin chia sẻ hai case điển hình mà chúng tôi đã xử lý.

Case 1 – Vacon NXP công suất lớn chạy chiller, báo OC và Overtemperature

Bối cảnh:

Một tòa nhà văn phòng hạng A tại TP.HCM sử dụng hệ thống chiller với biến tần Vacon NXP công suất 110kW điều khiển máy nén. Hệ thống vận hành 24/7 phục vụ điều hòa không khí cho toàn tòa nhà. Trong tháng 6 (mùa nắng nóng), biến tần bắt đầu xuất hiện lỗi OC (Overcurrent) ngắt quãng, sau đó báo Overtemperature và phải reset mới chạy lại được.

Các bước HLAuto thực hiện:

1. Đo dòng tải thực tế: Sử dụng ampere kìm, đo dòng ba pha khi chiller hoạt động ở công suất cao nhất. Kết quả cho thấy dòng điện đạt 98% dòng định mức của biến tần, gần ngưỡng báo OC.
2. Kiểm tra quạt làm mát: Quạt làm mát của biến tần hoạt động chậm, có tiếng kêu bất thường. Sau khi tháo ra kiểm tra, phát hiện ổ bi quạt bị mài mòn, tốc độ quay giảm.
3. Vệ sinh tản nhiệt: Tản nhiệt bị bít kín bởi bụi bông và bụi không khí do lâu năm không vệ sinh. Khả năng tản nhiệt giảm nghiêm trọng.
4. Kiểm tra tụ DC link: Đo ESR và dung lượng, phát hiện một trong bốn tụ đã suy giảm dung lượng 30%, ảnh hưởng đến chất lượng điện áp bus và gây nhiễu.
5. Kiểm tra cách điện motor: Đo cách điện máy nén và cáp motor, kết quả đạt chuẩn.

Giải pháp và kết quả:

• Thay bộ tụ DC link mới (bộ 4 tụ 450V 2200µF).
• Thay quạt làm mát bằng quạt chính hãng có cùng lưu lượng gió.
• Vệ sinh toàn bộ tản nhiệt, board điều khiển, và bên trong tủ điện.
• Điều chỉnh tham số acceleration time và deceleration time của máy nén để giảm dòng khởi động.
• Hướng dẫn bộ phận vận hành kiểm tra và vệ sinh quạt, tản nhiệt 3 tháng một lần.

Sau khi xử lý, biến tần chạy ổn định trong suốt mùa hè không còn lỗi. Theo dõi từ xa qua hệ thống BMS cho thấy nhiệt độ tản nhiệt giảm 15°C so với trước đây.

Bài học: Đừng vội kết luận "hỏng board" hay "hỏng IGBT" khi thấy lỗi OC hoặc Overtemperature. Nhiều trường hợp chỉ cần bảo trì đúng cách (vệ sinh, thay quạt, điều chỉnh tham số) là thiết bị hoạt động trở lại bình thường.

Case 2 – Vacon 100 HVAC điều khiển quạt, báo Earth Fault ngắt liên tục

Bối cảnh:

Một khu chung cư cao cấp tại Hà Nội sử dụng biến tần Vacon 100 HVAC công suất 30kW điều khiển quạt hút gió cho hầm để xe. Môi trường hầm xe có độ ẩm cao, đặc biệt vào mùa mưa. Biến tần thường xuyên báo lỗi Earth Fault không đều, thường sau vài phút đến vài giờ chạy. Ban quản lý đã reset nhiều lần nhưng lỗi cứ tái phát.

Quy trình xử lý của HLAuto:

1. Đo cách điện motor ở nhiệt độ vận hành: Lần đầu đo khi motor nguội, kết quả đạt 150MΩ (tốt). Tuy nhiên, sau khi motor chạy 30 phút, đo lại chỉ còn 8MΩ. Đây là dấu hiệu motor hoặc cáp có vấn đề khi nóng lên.
2. Kiểm tra cáp motor: Cáp motor chạy trong máng cáp kim loại, qua hầm xe ra tới quạt lắp ở ngoài trời. Kiểm tra chi tiết phát hiện đoạn cáp đi qua hộp nối bị nứt vỏ, nước mưa thấm vào làm ướt lõi cáp.
3. Kiểm tra hộp đấu dây motor: Mở hộp đấu dây (terminal box) của motor, phát hiện bên trong có dấu hiệu ẩm ướt, đầu cos bị oxy hóa.
4. Kiểm tra mạch đo dòng rò trên biến tần: Mạch đo Earth Fault trên board điều khiển hoạt động bình thường, không có sự cố.

Giải pháp thực hiện:

• Thay toàn bộ đoạn cáp từ tủ điện đến motor (khoảng 45m cáp 3x10mm² + 1x6mm²).
• Sử dụng hộp nối chống nước IP67, bọc kín bằng băng keo tự hàn.
• Vệ sinh và xử lý chống ẩm cho hộp đấu dây motor, thay đầu cos mới.
• Vệ sinh toàn bộ tủ điện, lắp thêm máy hút ẩm mini bên trong tủ.
• Điều chỉnh mức độ nhạy của mạch phát hiện Earth Fault trong parameter (nếu cần thiết và an toàn).

Kết quả:

Sau khi xử lý, biến tần vận hành liên tục hơn 6 tháng không còn lỗi Earth Fault. Khách hàng rất hài lòng và ký hợp đồng bảo trì định kỳ 6 tháng/lần với HLAuto.

Thông điệp quan trọng: Lỗi Earth Fault thường không phải do biến tần hỏng mà do hệ thống bên ngoài (motor, cáp, môi trường). Đây là lý do vì sao trong dịch vụ sửa biến tần Vacon tại HLAuto, chúng tôi luôn kiểm tra toàn bộ hệ thống chứ không chỉ tập trung vào bản thân biến tần.

Khi Nào Nên Tự Xử, Khi Nào Nên Gọi HLAuto Sửa Biến Tần Vacon?

Đây là câu hỏi mà nhiều kỹ thuật viên, quản lý xưởng thường tự hỏi khi gặp sự cố. HLAuto xin chia sẻ những tiêu chí rõ ràng để anh em có thể đưa ra quyết định đúng đắn.

Trường hợp anh em có thể tự kiểm tra

Điều kiện để tự xử lý:

• Có kiến thức nền tảng về điện – tự động hóa, từng học hoặc làm việc với biến tần.
• Có đầy đủ thiết bị đo cơ bản: đồng hồ vạn năng (multimeter), ampere kìm, tua vít cách điện, dụng cụ an toàn.
• Hiểu rõ các nguyên tắc an toàn điện, biết cách ngắt nguồn, xả tụ DC trước khi chạm vào mạch.
• Biến tần không có dấu hiệu cháy nổ, chỉ là các lỗi thông thường có thể xử lý được.

Các lỗi nhẹ có thể tự kiểm tra:

• Lỗi do cấu hình sai parameter:
  • Thời gian tăng tốc/giảm tốc quá ngắn gây OV hoặc OC.
  • Dòng định mức motor nhập sai trong parameter.
  • Chế độ điều khiển (V/f, vector control) không phù hợp với ứng dụng.
• Lỗi do bảo trì kém:
  • Quạt làm mát bẩn, bị bụi bít kín → Vệ sinh hoặc thay quạt.
  • Tủ điện kín, nhiệt độ cao → Lắp thêm quạt thông gió cho tủ.
  • Các kết nối lỏng, tiếp điểm oxy hóa → Siết chặt, làm sạch tiếp điểm.
• Lỗi do điều kiện vận hành:
  • Điện áp lưới không ổn định → Lắp AVR hoặc liên hệ điện lực.
  • Tải cơ khí có vấn đề → Kiểm tra và sửa chữa phần cơ khí trước.

Quy trình tự kiểm tra an toàn:

1. Ngắt nguồn hoàn toàn: Tắt MCB, contactor, đảm bảo không ai có thể cấp nguồn lại trong lúc đang sửa.
2. Đọc và ghi chép mã lỗi: Tra cứu trong manual Vacon để hiểu ý nghĩa mã lỗi.
3. Kiểm tra các điểm "không cần tháo máy": Điện áp lưới, quạt, vệ sinh, kết nối dây.
4. Ghi lại lịch sử lỗi: Lỗi xảy ra lúc nào? Tần suất ra sao? Có điều kiện gì đặc biệt không?
5. Tham khảo tài liệu kỹ thuật: Manual, forum kỹ thuật, hoặc liên hệ hotline hỗ trợ của nhà phân phối.
6. Test an toàn: Nếu tự điều chỉnh parameter, test từ từ với công suất thấp, quan sát kỹ trước khi chạy full tải.

Trường hợp nên gọi dịch vụ HLAuto

Các lỗi nặng cần chuyên gia xử lý:

• Cháy nổ linh kiện:
  • IGBT nổ, tụ DC cháy, board có vết cháy đen, mùi khét nồng nặc.
  • Rủi ro cao khi tự sửa, dễ gây hỏng lan rộng hoặc nguy hiểm cho người sửa.
• Lỗi lặp lại không rõ nguyên nhân:
  • Đã reset nhiều lần, chỉnh parameter, thay linh kiện nhưng lỗi vẫn tái phát.
  • Cần kiểm tra sâu hơn với thiết bị đo chuyên dụng (oscilloscope, spectrum analyzer).
• Biến tần công suất lớn, quan trọng:
  • Biến tần điều khiển thiết bị trọng yếu như chiller trung tâm, bơm cứu hỏa, quạt hầm hầm.
  • Một sai lầm nhỏ có thể gây thiệt hại lớn cho sản xuất hoặc an toàn.
• Thiếu kinh nghiệm hoặc thiếu thiết bị:
  • Chưa từng sửa biến tần, không có tài liệu kỹ thuật, không có thiết bị đo chuyên sâu.
  • Sợ làm hỏng thêm hoặc gây nguy hiểm cho bản thân.

Để đặt lịch sửa chữa hoặc tư vấn thêm, anh em có thể liên hệ HLAuto qua hotline hoặc điền form trên trang web. Chúng tôi cam kết phản hồi nhanh chóng và đưa ra phương án xử lý hợp lý nhất.

Một Số Lưu Ý Khi Vận Hành Và Bảo Trì Biến Tần Vacon

Để giảm thiểu tần suất hỏng hóc và kéo dài tuổi thọ biến tần, HLAuto khuyến nghị một số biện pháp bảo trì định kỳ:

Bảo trì định kỳ 3-6 tháng/lần

• Vệ sinh:
  • Dùng máy thổi khí (air blower) hoặc máy hút bụi để làm sạch bụi bặm trên tản nhiệt, board mạch.
  • Tránh dùng nước hoặc dung môi mạnh, có thể làm hư hỏng linh kiện điện tử.
  • Kiểm tra và vệ sinh quạt làm mát, thay quạt nếu có dấu hiệu hư hỏng.
• Kiểm tra kết nối:
  • Siết chặt lại các đầu nối dây điện, đầu nối bus bar.
  • Kiểm tra tiếp điểm contactor, relay có bị cháy đen không.
• Đo nhiệt độ:
  • Dùng nhiệt kế hồng ngoại hoặc thermal camera đo nhiệt độ tản nhiệt, các điểm kết nối.
  • Nhiệt độ tản nhiệt không nên vượt quá 70-80°C trong điều kiện vận hành bình thường.
• Kiểm tra thông số vận hành:
  • Ghi lại dòng điện, điện áp bus DC, nhiệt độ từ màn hình biến tần.
  • So sánh với giá trị lúc mới lắp đặt để phát hiện sự bất thường.

Lưu ý khi vận hành

• Không bật/tắt nguồn đột ngột: Nên sử dụng nút Start/Stop trên biến tần hoặc tín hiệu điều khiển từ PLC. Tránh bật/tắt bằng contactor đầu vào khi đang vận hành.
• Không chỉnh parameter tùy tiện: Nếu không hiểu rõ chức năng của parameter, không nên tự ý thay đổi. Nên tham khảo manual hoặc liên hệ kỹ thuật viên.
• Ghi lại cấu hình parameter: Sau khi cài đặt ổn định, nên backup parameter ra máy tính hoặc ghi chép lại để dễ phục hồi khi cần.
• Theo dõi lịch sử lỗi: Vacon có chức năng lưu lịch sử lỗi (fault log). Định kỳ kiểm tra để phát hiện các lỗi ẩn, lỗi tạm thời chưa gây ngắt máy.

Môi trường lắp đặt

• Nhiệt độ và độ ẩm:
  • Nhiệt độ xung quanh nên dưới 40°C. Nếu cao hơn, cần lắp máy lạnh hoặc quạt thông gió cho tủ điện.
  • Độ ẩm nên dưới 90% không ngưng tụ. Nếu môi trường ẩm, lắp máy hút ẩm hoặc đèn sưởi ấm tủ điện.
• Bụi và hóa chất:
  • Nếu môi trường nhiều bụi kim loại, hóa chất ăn mòn, nên lắp biến tần vào tủ điện kín IP54 trở lên.
  • Sử dụng màng lọc khí cho tủ điện.
• Khoảng cách tản nhiệt:
  • Để khoảng trống ít nhất 150mm phía trên và dưới biến tần để không khí lưu thông.
  • Nếu lắp nhiều biến tần trong một tủ, cần tính toán nhiệt tổng và lắp quạt thông gió công suất đủ.
