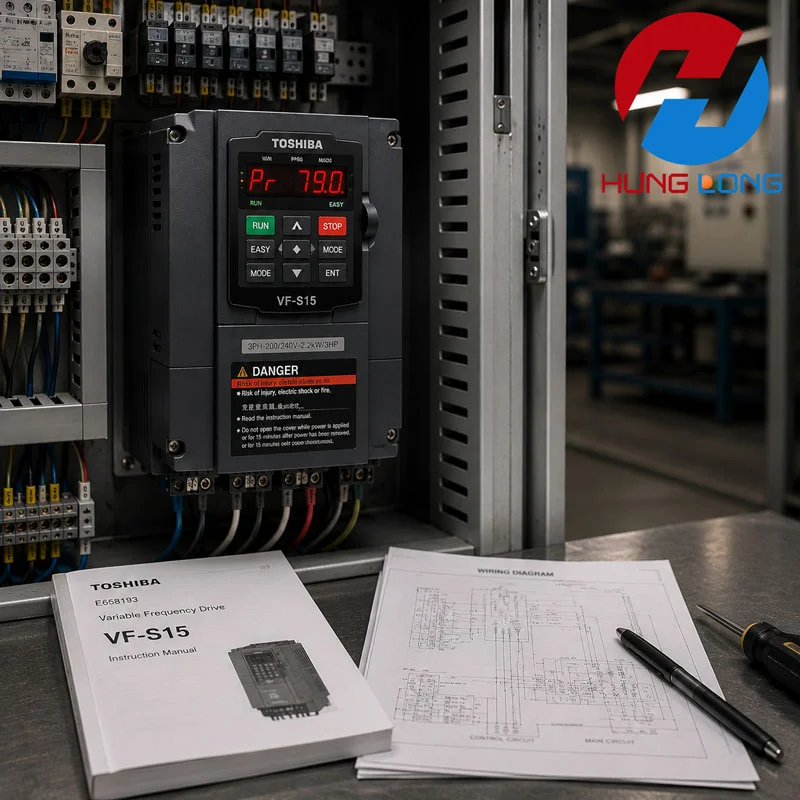

Tài liệu biến tần Toshiba: Manual, Cài Đặt và Mã Lỗi

Máy đang chạy ổn, bỗng dưng hiển thị OC1 và dừng hẳn. Bạn không nhớ đã cài thông số gì, không biết thời gian tăng tốc đang để bao nhiêu giây, và quan trọng hơn — không tìm được tài liệu biến tần Toshiba để tra cứu. Tình huống này không hiếm gặp trong xưởng sản xuất, đặc biệt với các thiết bị lắp đặt đã lâu mà không có hồ sơ kỹ thuật đi kèm.

HLAuto — đơn vị chuyên sửa chữa và phân phối biến tần tại Hà Nội từ năm 2015 — thường xuyên hỗ trợ kỹ thuật viên và xưởng sản xuất xử lý các trường hợp như thế này. Qua thực tế tiếp nhận sửa chữa hàng trăm thiết bị Toshiba, chúng tôi tổng hợp bài viết này để anh em kỹ thuật và sinh viên có một nguồn tra cứu nhanh, đáng tin, và có thể áp dụng ngay vào thực tế.

Tài liệu biến tần Toshiba là gì?

Tài liệu biến tần Toshiba là tập hợp các loại tài liệu kỹ thuật do Toshiba Inverter (thuộc Toshiba Infrastructure Systems & Solutions Corporation) phát hành, bao gồm:

• Manual vận hành (Instruction Manual / Operating Manual): hướng dẫn đầy đủ từ lắp đặt, đấu dây, cài đặt tham số đến vận hành và bảo trì.
• Catalog thông số (Product Catalog): bảng tra thông số điện, kích thước cơ khí, dải công suất, điện áp định mức.
• Sơ đồ đấu dây terminal (Wiring Diagram): sơ đồ kết nối nguồn động lực và nguồn điều khiển.
• Bảng mã lỗi (Fault / Alarm Code List): danh sách mã lỗi, nguyên nhân và hướng xử lý.
• Hướng dẫn nhanh (Quick Start Guide): dành cho kỹ thuật viên cần cài đặt cơ bản trong thời gian ngắn.

Việc có đúng tài liệu Toshiba trong tay giúp anh em cài đặt chính xác ngay từ đầu, giảm thiểu lỗi vận hành, tiết kiệm thời gian xử lý sự cố và kéo dài tuổi thọ thiết bị. Ngược lại, cài đặt sai tham số — đặc biệt là thời gian tăng tốc/giảm tốc, tần số tối đa, hoặc chế độ điều khiển — là nguyên nhân hàng đầu dẫn đến hỏng module IGBT và cháy điện trở hãm.

Danh sách tài liệu biến tần Toshiba theo series

Toshiba sản xuất nhiều dòng biến tần khác nhau, phân theo công suất, ứng dụng và thế hệ. Dưới đây là các series phổ biến nhất tại thị trường Việt Nam cùng thông tin tài liệu tương ứng. Anh em có thể dựa vào mã model in trên nhãn thiết bị để xác định đúng series trước khi download manual Toshiba.

Tài liệu biến tần Toshiba VF-S15

VF-S15 là dòng biến tần compact đa năng của Toshiba, phù hợp cho băng tải, máy bơm, quạt nhỏ trong công nghiệp nhẹ. Đây là series tương đối mới so với các dòng cũ, với giao diện cài đặt thân thiện và bảo vệ nhiều lớp tích hợp sẵn.

Nội dung cần xem trong manual biến tần Toshiba VF-S15:

• Chương 2 – Wiring: sơ đồ đấu dây terminal động lực (R/L1, S/L2, T/L3, U/T1, V/T2, W/T3) và terminal điều khiển (F, R, S1–S4, FM, AM, CC).
• Chương 3 – Parameter: bảng tham số nhóm cơ bản (tần số tối đa, tần số cơ bản, điện áp cơ bản, ACC/DEC time).
• Chương 6 – Fault code: danh sách mã lỗi đầy đủ, cột Possible Cause và Corrective Action.
• Chương 7 – Maintenance: kiểm tra định kỳ và bảo trì tụ DC bus.

Tài liệu biến tần Toshiba VF-NC3

VF-NC3 là dòng biến tần thường gặp nhất trong phân khúc công nghiệp nhẹ và các hệ thống phổ thông tại Việt Nam. Thiết kế nhỏ gọn, giá thành phù hợp và dễ tích hợp là lý do VF-NC3 được lắp đặt rộng rãi trong nhiều loại máy móc.

Khi mới tiếp nhận thiết bị VF-NC3 chưa rõ cấu hình, anh em nên đọc trước những mục sau trong tài liệu Toshiba VF-NC3:

1. Xác định nguồn lệnh chạy: terminal hay keypad (tham số AA01).
2. Xác định nguồn tốc độ: analog 0–10 V, 4–20 mA hay keypad (tham số AA02).
3. Reset về mặc định nếu cần: giữ phím STOP + SET trong 3 giây hoặc theo hướng dẫn trong manual.
4. Kiểm tra mã lỗi hiện tại: xem fault history trước khi reset để không mất thông tin chẩn đoán.

Tài liệu biến tần Toshiba VF-S11

VF-S11 là series được tìm kiếm nhiều nhất trên thị trường, do vòng đời sản phẩm dài và tính ứng dụng cao. Nhiều xưởng sản xuất tại Việt Nam vẫn đang vận hành VF-S11 lắp đặt từ 10–15 năm trước, nên nhu cầu tra tài liệu biến tần Toshiba VF-S11 để sửa chữa và cài đặt lại là rất lớn.

Các mục không thể bỏ qua khi download manual Toshiba VF-S11:

• Sơ đồ terminal: xác định chân CC, FH, FL, VIF, AM, FM, S1–S7 để cấp lệnh chạy ngoài đúng.
• Tham số ACC/DEC: cài đặt thời gian tăng tốc (FA01) và giảm tốc (FA02) phù hợp tải — đây là nguyên nhân phổ biến nhất gây lỗi OC và OL.
• Tham số chạy ngoài: cài chế độ terminal (AA01=002) và nguồn tần số (AA02=001 hoặc 002 tùy analog 0–10 V hay 4–20 mA).
• Bảng mã lỗi VF-S11: trang Fault Code List, tập trung vào nhóm OC, OL, LU, OU, GF, OH.

Tài liệu biến tần Toshiba VF-FS1

VF-FS1 là dòng chuyên dùng cho bơm và quạt công suất lớn (đến 630 kW), tích hợp nhiều tính năng tiết kiệm năng lượng như auto-energy saving và điều khiển PI tích hợp. Tài liệu Toshiba VF-FS1 khá đồ sộ — manual đầy đủ thường trên 200 trang — nên anh em nên dùng bookmark và mục lục để tra nhanh.

Tài liệu biến tần Toshiba VF-PS1

VF-PS1 là biến tần chuyên dụng cho hệ thống bơm áp lực và bơm nước công nghiệp. Điểm nổi bật của dòng này là bộ điều khiển PI tích hợp sẵn, giúp duy trì áp suất hoặc lưu lượng ổn định mà không cần bộ điều khiển ngoài.

Khi đọc tài liệu Toshiba VF-PS1, anh em nên chú trọng phần cài đặt PI (Process Control) — bao gồm tham số phản hồi cảm biến áp suất (4–20 mA hoặc 0–10 V), hệ số P và I, và giá trị setpoint. Cài sai PI là nguyên nhân phổ biến khiến bơm dao động áp suất hoặc không đạt áp suất đặt.

Cách đọc tài liệu Toshiba cho đúng

Manual biến tần Toshiba — giống như bản đồ kỹ thuật — phải đọc đúng thứ tự, không thể mở ngẫu nhiên một trang rồi cài đặt ngay. Dưới đây là lộ trình đọc tài liệu Toshiba mà HLAuto khuyến nghị, dựa trên kinh nghiệm thực tế qua hàng trăm ca sửa chữa và commissioning:

1. Xác định đúng model: Đọc nhãn trên thân thiết bị. Ví dụ: VF-S11-2015PL — "2015" là 15 kW, "2" là 3P 200 V. Chọn đúng loại tài liệu của biến tần Toshiba theo model, không dùng manual của model khác dù cùng series.
2. Đọc phần an toàn trước: Trang đầu manual luôn có Safety Precautions (cảnh báo an toàn). Đặc biệt lưu ý thời gian chờ sau khi tắt nguồn để tụ DC bus xả (thường 5–10 phút) trước khi mở vỏ kiểm tra.
3. Xem sơ đồ đấu dây terminal: Xác định rõ terminal động lực (L1/L2/L3 vào, T1/T2/T3 ra motor) và terminal điều khiển (chân FW, RV, CM, AM, FM, VIF). Đây là bước không được bỏ qua khi lắp đặt mới.
4. Tìm bảng tham số cài đặt cơ bản: Các series Toshiba thường có nhóm "Basic Setup" hoặc "Factory Default Parameters" — đây là điểm khởi đầu an toàn trước khi tuỳ chỉnh.
5. Tra bảng mã lỗi khi cần: Luôn đọc cột "Probable Cause" và "Corrective Action" — không chỉ đọc tên lỗi rồi đoán. Nguyên nhân thực tế đôi khi khác hoàn toàn tên mã lỗi gợi ý.
6. Kiểm tra phần Maintenance định kỳ: Tụ điện DC bus, quạt làm mát nội bộ và điện trở hãm là ba hạng mục cần kiểm tra thường xuyên nhất.

Mã lỗi biến tần Toshiba thường gặp

Đây là phần được tra cứu nhiều nhất trong tài liệu biến tần Toshiba. Anh em kỹ thuật thường gặp các nhóm lỗi sau đây — được phân loại theo triệu chứng để dễ đối chiếu hơn với catalog biến tần Toshiba:

Lỗi quá dòng OC – Nguyên nhân và cách xử lý

Lỗi OC (Overcurrent) là lỗi phổ biến nhất trong tài liệu mã lỗi biến tần Toshiba. OC1 xảy ra khi tăng tốc, OC2 khi giảm tốc, OC3 khi đang chạy ổn định — mỗi loại có nguyên nhân khác nhau nên không nên xử lý theo một cách duy nhất.

Trước khi reset lỗi OC, hãy kiểm tra:

• Thời gian ACC/DEC đã đặt đủ dài so với quán tính tải chưa?
• Dòng motor định mức đã cài đúng trong tham số chưa?
• Có kẹt cơ khí, vòng bi mòn hoặc bơm/quạt bị cản không?
• Dây nối motor có đúng chiều, đủ tiết diện và không bị chập không?

Lỗi quá tải OL – Kiểm tra tải và thông số motor

Lỗi OL (Overload) trong mã lỗi biến tần Toshiba kích hoạt khi dòng chạy vượt ngưỡng bảo vệ điện tử trong một khoảng thời gian nhất định. Khác với OC (phản ứng tức thì), OL có trễ thời gian — nghĩa là thiết bị có thể chạy bình thường một lúc rồi mới dừng.

Kiểm tra ba yếu tố quan trọng khi gặp lỗi OL trong catalog biến tần Toshiba: (1) tham số dòng định mức motor đã nhập đúng chưa, (2) tải cơ khí có tăng do mòn ổ trục, tắc lưới lọc, hoặc cánh quạt bị bám bẩn không, (3) thời gian tăng tốc có đủ dài cho công suất tải thực tế không.

Lỗi thấp áp LU và quá áp OU

LU (Low Voltage / Undervoltage): Điện áp DC bus giảm dưới ngưỡng bảo vệ. Nguyên nhân thường gặp là điện áp nguồn xoay chiều dao động mạnh, mất pha hoặc tụ điện DC bus bị hỏng (thường gặp ở biến tần cũ từ 7–10 năm trở lên). Dùng đồng hồ đo điện áp đầu vào R/S/T trước khi kết luận lỗi do tụ.

OU (Overvoltage): Điện áp DC bus tăng quá mức, thường do motor tái sinh năng lượng về trong lúc giảm tốc nhanh. Giải pháp đơn giản nhất là tăng thời gian DEC; nếu tải có quán tính rất lớn (máy ly tâm, băng tải dốc), cần lắp thêm điện trở hãm (braking resistor) và bộ hãm (braking unit).

Ví dụ thực tế trong xưởng

Dưới đây là hai ca thực tế HLAuto từng tiếp nhận hỗ trợ kỹ thuật, có liên quan trực tiếp đến việc tra tài liệu biến tần thương hiệu Toshiba và xử lý lỗi tại chỗ:

Khi nào cần gọi dịch vụ sửa biến tần?

Có những lỗi anh em có thể tự xử lý qua tài liệu biến tần Toshiba — và có những trường hợp nhất định phải cần đến dịch vụ chuyên nghiệp để tránh hỏng thêm thiết bị.

Tự xử lý được nếu:

• Lỗi OC, OL do cài đặt tham số sai — tra manual rồi chỉnh lại.
• Lỗi OU, LU do điện áp nguồn không ổn định — kiểm tra nguồn điện cấp vào.
• Biến tần không nhận lệnh chạy ngoài — kiểm tra lại cài đặt terminal theo sơ đồ đấu dây trong tài liệu biến tần Toshiba.
• Reset lỗi đơn giản và cài đặt lại thông số cơ bản.

Nên gọi kỹ thuật khi:

• Lỗi xuất hiện lặp lại ngay sau khi reset, không rõ nguyên nhân.
• Màn hình hiển thị trống hoặc nháy loạn — nghi ngờ hỏng bo mạch điều khiển.
• Có mùi cháy, khói hoặc vết cháy xém nhìn thấy bằng mắt thường.
• Biến tần mất nguồn điều khiển 24 V hoặc không khởi động lên được.
• Lỗi GF (ground fault) không xóa được — cần đo cách điện motor và kiểm tra dây cáp.
• Thiết bị chạy nhưng motor rung, tiếng ồn bất thường hoặc tốc độ không ổn định.
